GEBRUIKSAANWIJZING XS 713 Flex
Gebruikte symbolen 29
Technische specificaties ..... 29
Veiligheidsregels 30
Bedieningsinstructies 30
Afvoeren van verpakking en machine .... 33
C€-Conformiteit 33
Uitsluiting van aansprakelijkheid ..... 33
Gebruikte symbolen
WAARSCHUWING!
Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.
VOORZICHTIG!
Geeft een mogelijk gevaarlijke situatie aan. Alsde aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.
LET OP
Geeft gebruikstips en belangrijke informatie aan.
Symbolen op het gereedschap
Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!
Draag een oogbescherming!
Verwijderingsvoorschrift voor het oude apparaat (ziepagina33)!
Technische specificaties
| Type Vlakschuurmachine XS713 | ||
| Voltagetoevoer V 230 | ||
| Nominale snelheid (geen lading) slagen/min 12.000 | ||
| Stroomverbruik W 230 | ||
| Krachtopbrengst W 120 | ||
| Gewicht | kg | 1,3 |
| Effectieve-acceleratie | m/s^2 | 5 |
| Geluidsdrukniveau L_pA | dB(A) | 84 |
| Geluidskrachtniveau L_WA | dB(A) | 97 |
| Draag oorbescherming! | ||
| Beschermingsklasse | II / ☐ | |
Veiligheidsregels
- TREK DE STEKKER ALTIJD uit het stopcontact alvorens schuurpapier te verwisselen.
- GEBRUIK EEN STOFMASKER.
Draag een beschermend masker om het inademen van fijn stof te minimalizeren dat tijdens het schuren wordt opgewekt. - LAAT DE SCHUURMACHINE NOOIT lopen terwijl de stofzak of de stofzakassemblage is verwijderd.
- GEBRUIK DE JUISTE
VEILIGHEIDSAPPARATUUR.
Draag een veiligheidsbril om uw ogen te be schermen. - HET SCHUREN VAN OP LOOD
GEBASEERDE VERF WORDT NIET
AANBEVOLEN. Op lood gebaseerde verf moet alleen door een professioneel worden verwijderd. Het gebruik van dit gereedschap kan stof opwekken en stof of andere in de lucht gebrachte deeltjes verspreiden, met inbegrip van stof dat van hout afkomstig is, kristallijnen stof van silica en stof van asbest. Richt deeltjes weg van gezicht en lichaam.
Gebruik het gereedschap altijd in een goed geventileerd gebied en zorg voor juiste stofverwijdering. Gebruik zoveel mogelijk een stofverzamelingssysteem.
Blootstelling aan het stof kan ernstig en permanent letsel aan de ademhaling of ander letsel veroorzaken, met inbegrip van silicose (een ernstige longaandoening), kanker en de dood. Vermijd het inademen van stof en vermijd langdurig contact met stof. Door stof in uw mond of ogen te laten komen, of op uw huid te laten liggen kan dit opname van schadelijke stoffen bevorderen.
Gebruik altijd goed passende, door NIOSH/OSHA goedgekeurde ademhalings-bescherming die geschikt is voor blootstelling aan het stof, en was blootgestelde gebieden met water en zeep.
Reserveonderdelen
Gebruik bij onderhoud alleen identieke reserveonderdelen.
Explosietekeningen en onderdelenlijsten vindt u op onze website:
www.flex-tools.com
Bedieningsinstructies
Voorwoord
De FLEX-vlakschuurmachine is uitgerust om "haak en oog" type schuurmiddelen te accepteren (∅ 125 mm).
Deze vlakschuurmachine is geschikt voor het grove, gemiddelde of fijn schuren van hout, gips, metaal en plastic.
De schuurmachine is ideaal voor het gelijkmaken van gipsplaatnaden, het afwerken van kasten, horren en deuren en voor het in het algemeen afwerken in de werkplaats.
Het starten en stoppen van het schuurapparaat
VOORZICHTIG!
Zorg ervoor dat de schakelaar in de "O"-positie staat en dat de electriciteitsbron hetzelfde is zoals dit is aangegeven op het naamplaatje van het gereedschap.
- Steek de stekker in het stopcontact.

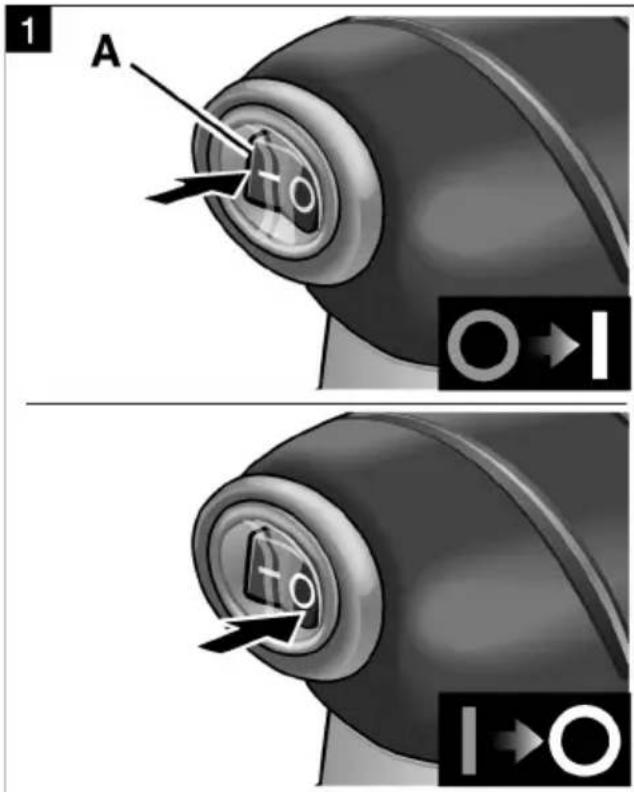

- De schakelknop (A) Afb. 1, is van een "I" en een "O" voorzien. Druk het "I"-eind van de schakelknop in om de motor te starten. Druk het "O"-eind van de schakelknop in om de motor te stoppen.
Het aanhechten van haak & oog schuurmiddelen
WAARSCHUWING!
TREK DE STEKKER VAN DE SCHUURMACHINE UIT HET STOPCONTACT.

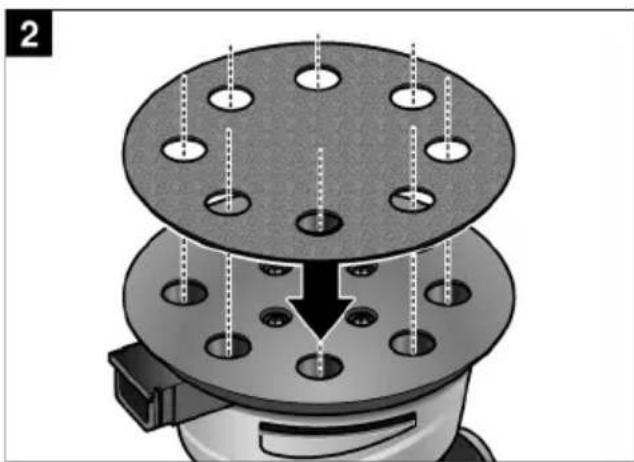

Lijn het schuurmiddel uit met het schuurkussen en druk het op zijn plaats, om
het haak en oog schuurmiddel te installeren, zoals dit in Afb. 2 is getoond.
Stofverzamelaar
WAARSCHUWING!
TREK DE STEKKER VAN DE SCHUURMACHINE UIT HET STOPCONTACT.
-

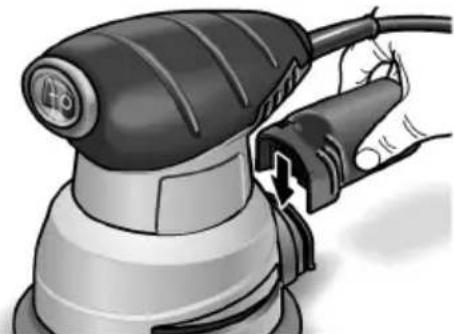

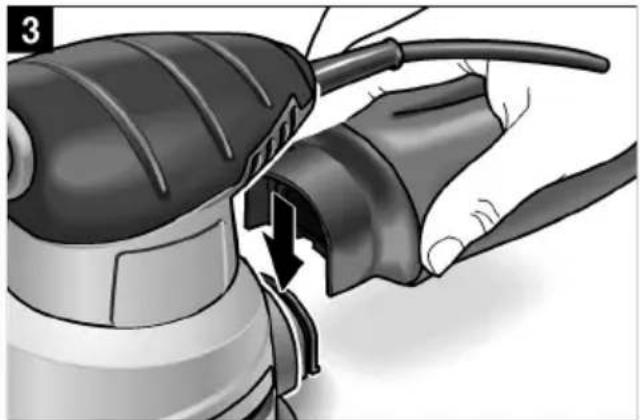

Plaats de sofverzamelaar op de pijp van de schuurmachine zoals getoond in Afb. 3. Maak de verzamelaar vast op de pijp.
-

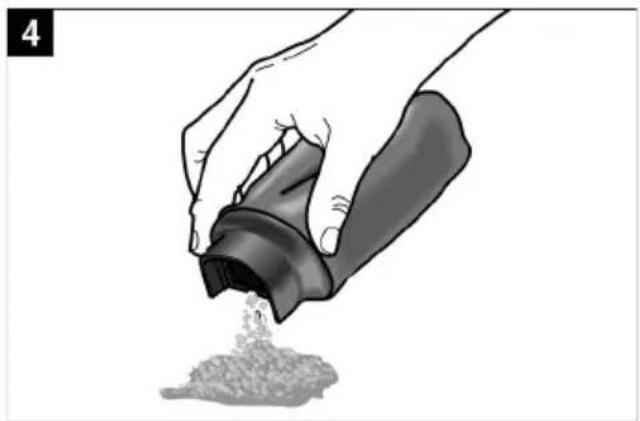

Verwijder periodiek de stofzak van de flens en leeg het verzamelde stof, (zie Afb. 4).
i LET OP
Een lichte draaibeweging maakt het verwijderen en het opnieuw in elkaar zetten gemakkelijker.
Tik licht tegen de zak om samengepakt stof te verwijderen. DE ZAK NIET WASSEN. Droge perslucht mag gebruikt worden om de zak schoon te blazen.
VOORZICHTIG!
Draag een veiligheidsbril gedurende het gebruik van perslucht.
VOORZICHTIG!
Laat de schuurmachine nooit zonder de stofzak of de stofassemblage lopen. Stof zou in de ogen geblazen kunnen worden.
5
De stofzak kan vervangen worden met slangtoebehoren, zodat het gereedschap met een op afstand gelegen afzuigsysteem gebruikt kan worden.
Het vasthouden van de schuurmachine
6

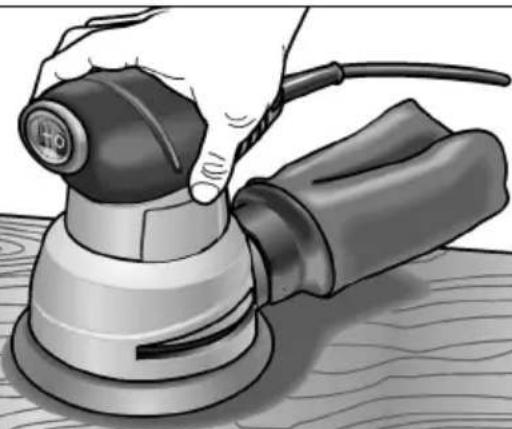

Model XS 713 is ontworpen om óf rond de behuizing vastgehouden te worden, Afb. 6.
Schuurprocedure
Het normale gewicht van de machine is voldoende voor efficiënt schuren. Oefen geen aanvullende druk uit op de machine. Dit zou slechts de snelheid van het kussen vertragen, de efficiëntie van het schuren vermin3 deren en aanvullende belasting op de motor uitoefenen. Bovendien zou dit de schuurmachine op het werk kunnen laten springen. Laat de schuurmachine het werk doen.
Onderhoud
Houd het gereedschar schoon
Blaas regelmatig alle luchtdoorgangen met droge perslucht schoon. Verwijder vuilophopingen als gevolg van het zagen van groen of sappig hout. Alle kunststoffen onderdelen moeten met een zachte vochtige doek worden gereinigd. Gebruik NOOIT oplosmiddelen om kunststofonderdelen schoon te maken.
VOORZICHTIG!
Draag een veiligheidsbril bij het gebruik van perslucht.
Gereedschap weigert te starten
Als het gereedschap weigert te starten, controleer dan of de polen van de stekker goed contact maken met het stopcontact. Controleer ook of er doorgeslagen zekeringen of open stroomonderbrekers in de leiding zijn.
Het inspecteren van de borstels en de smering
Breng of stuur uw gereedschap, na gebruik van ongeveer 200 uur, naar uw dichtsbijzijnde erkende servicebureau voor elektrische FLEX-gereedschappen om het grondig schoon te laten maken en te laten inspecteren. Versleten onderdelen te laten vervangen, waar nodig, en indien vereist opnieuw te laten smeren met een vers smeermiddel, het gereedschap te laten uitrusten met nieuwe borstels en de prestatie ervan te laten testen.
Een krachtverlies dat zich manifesteert vóór de hierboven genoemde onderhoudscontrole kan een indicatie zijn voor een onmiddellijke servicebeurt van uw gereedschap. GA NIET DOOR MET HET GEREEDSCHAP ONDER DEZE CONDITIES TE GEBRUIKEN. Indien het juiste werkvoltage aanwezig is, retourneer uw gereedschap dan voor onmiddellijke service naar een erkend servicebureau voor elektrische FLEX-gereedschappen.
Onderhoud en reparaties
Uiteindelijk vereisen alle kwaliteits-gereedschappen service en vervanging van onderdelen, als gevolg van slijtage door normaal gebruik.
Deze handelingen, inclusief het inspecteren en vervangen van de borstels, dienen ALLEEN te worden uitgevoerd door een erkend servicebureau voor elektrische FLEX-gereedschappen. Alle, door deze bureaus uitgevoerde reparaties, worden volledig gegarandeerd tegen defectieve materialen en werkmanschap. Wij kunnen uitgevoerde reparaties of geprobeerde reparaties, die niet door deze bureaus zijn uitgevoerd, niet garanderen. Indien u vragen hebt over het gereedschap, staat het u vrij ons te allen tijde te schrijven. Geef in al uw communicaties a.u.b. alle informatie door die voorkomt op het naamplaatje op uw gereedschap (modelnummer, type, serienummer enz.).
Afvoeren van verpakking en machine
WAARSCHUWING!
Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.
Alleen voor EU-landen
Geef elektrisch gereedschap niet met het huisvuil mee!
Volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.
LET OP
Informeer bij uw vakhandel naar de mogelijkheden voor het afvoeren van een versleten machine.
CE-Conformiteit
Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:
EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG.
Verantwoordelijk voor technische documentatie:
Uitsluiting van aansprakelijkheid
De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.
De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
