BEDIENUNGSANLEITUNG XS 713 Flex
Sicherheitshinweise 4
Bedienungsanleitung 4
Entsorgungshinweise 7
C€-Konformität 8
Haftungsausschluss 8
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.
HINWEIS
Bezeichnet Anwendungstips und wichtige Informationen.
Symbole am Gerät
Vor Inbetriebnahme
Bedienungsanleitung lesen!
Augenschutz tragen!
Entsorgungshinweis für das Altgerät (siehe Seite 7)!
Technische Daten
| Gerätetyp | ExzenterschleiferXS713 | |
| Netzspannung V 230 | ||
| Leerlaufdrehzahl (Nennwert) Hübe/min 12.000 | ||
| Aufnahmeleistung W 230 | ||
| Abgabeleistung W 120 | ||
| Gewicht kg 1,3 | ||
| Effektiv-Beschleunigungswert | m/s2 | 5 |
| Schalldruckpegel LpA | dB(A) | 84 |
| Schalleistungspegel LWA | dB(A) | 97 |
| Gehörschutz tragen! | ||
| Schutzklasse | II / ☐ | |
Sicherheitshinweise
- VOR JEDEM SCHLEIFBLATT-WECHSEL den Stecker des Schleifers aus der Steckdose ziehen!.
- EINE STAUBSCHUTZMASKE VERWENDEN! Eine Atemschutzmaske sollte getragen werden, um das Einatmen von feinem Schleifstaub, der beim Schleifen entsteht, auf ein Minimum zu begrenzen.
- DEN SCHLEIFER NIEMALS OHNE MONTIERTEN STAUBBEHÄLTER ODER ANGESCHLOSSENE STAUBABSAUGUNG VERWENDEN! Sonst könnten Schleifstaubpartikeln in die Augen geblasen werden.
- GEEIGNETE SICHERHEITS- AUSRÜSTUNG VERWENDEN! Eine Schutzbrille tragen, um die Augen zu schützen.
- DAS ABSCHLEIFEN VON BLEI-FARBEN IST NICHT EMPFOHLEN! Das Entfernen von Bleifarben sollte nur vom Fachmann unternommen werden.
- Der Gebrauch dieses Gerätes kann zur Entstehung und Ausbreitung von Staub oder anderen in der Luft schwebenden Partikeln führen, wie Holzstaub, kristalliner Kieselerde und asbest-haltigem Staub. Diese Partikel sollten von Ihrem Gesicht und Körper fern gehalten werden. Betreiben Sie das Gerät nur in gut belüfteten Räumen und sorgen Sie für die Staubentfernung. Wenn möglich, verwenden Sie ein Staubsammelsystem. Wenn Sie solchem Staub ausgesetzt werden, erhöht sich das Risiko schwerwiegender und dauerhafter Beschädigung der Atemwege sowie anderer Verletzungen, wie Silikose (eine schwere Lungenkrankheit), Krebs oder Tod. Atmen Sie den Staub nicht ein und vermeiden Sie einen längeren Hautkontakt mit dem Staub.
Beim Mund-, Augen- oder Hautkontakt mit Staub kann gesundheitsgefährliches Material in den Körper absorbiert werden. Tragen Sie immer passende, von NIOSH/OSHA genehmigte Atemschutzgeräte, wenn Sie Staub ausgesetzt sind, und waschen Sie die betroffenen Körperteile mit Wasser und Seife.
Ersatzteile
Bei Wartungs- bzw. Reparaturarbeiten nur Originalersatzteile verwenden!
Explosionszeichnungen und Ersatzteillisten finden Sie auf unserer Homepage:
www.flex-tools.com
Bedienungsanleitung
Einleitung
Der FLEX-Exzenterschleifer kann mit Kletthaft-Schleifblättern (∅ 125 mm) verwendet werden. Diese Schleifmaschine ist für den groben Vorschliff sowie den Mittelfein- und Feinschliff von Holz, Gips, Metall und Kunststoff geeignet. Dieser Exzenterschleifer ist auch zum Planschleifen von Fugen zwischen Gipskartonplatten sowie für den Feinschliff von Schränken, den maßgenauen Einbau von Fliegenfenstern und Türen und allgemeine Schleifarbeiten in der Werkstatt das ideale Werkzeug.
Einschalten und Ausschalten des Schleifers
VORSICHT!
Sicherstellen, dass der Schalter in »O«-Stellung gedrückt ist und dass die Spannung der Stromquelle mit der aufdem Typenschild des Werkzeugs angezeigten Spannung übereinstimmt.
-
Den Netzstecker des Werkzeugs in den Netzanschluss stecken.
-
Der in Abb. 1 gezeigte Schalterknopf (A) ist mit »I« und »O« beschriftet. Das mit »I« beschriftete Ende des Schalterknopfs drücken, um den Motor einzuschalten. Das mit »O« beschriftete Ende des Schalterknopfs drücken, um den Motor auszuschalten.
Befestigung von Kletthaft-Schleifblättern
WARNUNG!
DEN NETZSTECKER DER SCHLEIFMASCHINE AUS DEM NETZANSCHLUSS ZIEHEN!

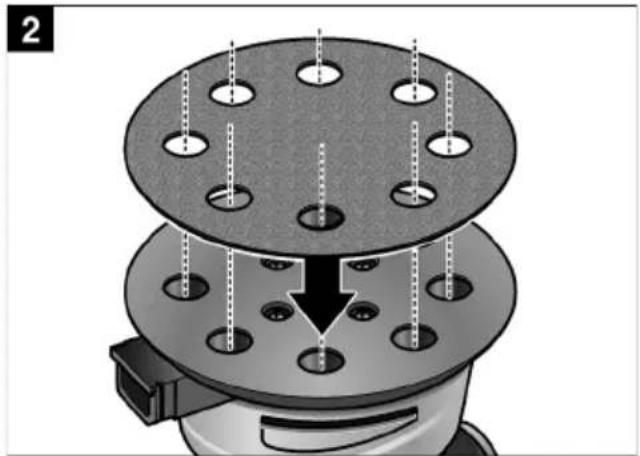

Zur Befestigung von Kletthaft-Schleif-blättern das Kletthaft-Schleifblatt auf die Schleifplatte ausrichten und gegen die Schleifplatte drücken, wie in Abb. 2 gezeigt wird.
DEN NETZSTECKER DER SCHLEIF-MASCHINE AUS DEM NETZANSCHLUSS ZIEHEN!

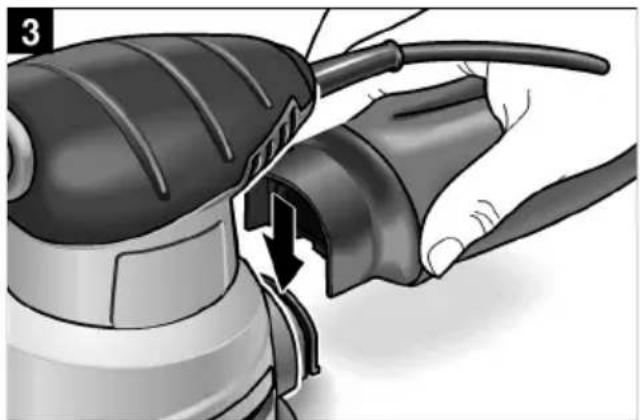

- Das Staubabsauggerät an den Anschlussstutzen des Schleifers anbringen, wie in Abb. 3 gezeigt. Das Staubabsauggerät auf den Anschlussstutzen aufsetzen.

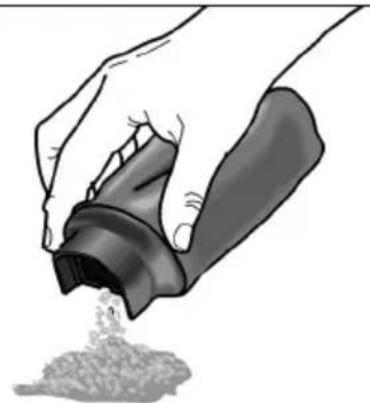

- Von Zeit zu Zeit den Staubbehälter vom Flansch abnehmen und den angesammelten Staub vom Staubbehälter entleeren (siehe Abb. 4).
HINWEIS
Durch eine leichte Drehbewegung wird das Abnehmen und Anschließen des Staubabsauggeräts erleichtert.
4
Durch leichtes Ausklopfen des Staub- behälters wird fest gewordener Schleifstaub vom Staubbehälter befreit. DEN STAUBBEHÄLTER NICHT AUSWASCHEN! Der Staubbehälter kann mit Pressluft ausgeblasen werden.
VORSICHT!
Beim Verwenden von Pressluft eine Schutzbrille tragen!
VORSICHT!
Der Schleifer darf niemals ohne montierten Staubbehälter oder angeschlossenes Staubabsauggerät verwendet werden. Sonst könnten Schleifstaubpartikeln in die Augen geblasen werden.
5
Es ist möglich, das Staubabsauggerät durch den Zubehörschlauch auszutauschen.
Dadurch kann das Werkzeug auch mit einem anderen Staubabsauggerät verwendet werden.
Halten des Schleifers
6

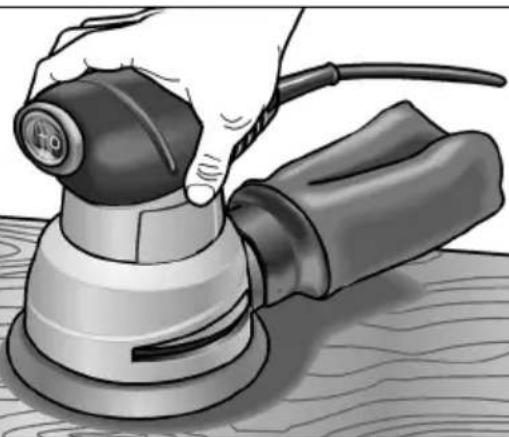

Das Modell XS713 kann wie in Abb. 6 gezeigt, gehalten werden.
Schleifvorgang
Das Eigengewicht der Schleifmaschine reicht aus, um eine hohe Schleifwirkung zu erzielen. Zusätzlicher Anpressdruck darf nicht auf die Schleifmaschine ausgeübt werden. Dadurch würde die Hubzahl der Schleifplatte nur noch verlangsamt werden, was zu einer Verringerung der Schleif-wirkung und zusätzlicher Belastung des Motors führen würde. Darüberhinaus kann zusätzlicher Anpress-druck auf die Maschine dazu führen, dass die Schleifmaschine vom Werkstück abspringt. Überlassen Sie der Schleifmaschine die Arbeit.
Wartung
Das Werkzeug sauber halten!
Kühlöffnungen regelmäßig mit Druckluft ausblasen. Ablagerungen, die durch das Schleifen von grünem oder safthaltigem Holz entstanden sind, sind zu entfernen. Kunststoffteile sollten mit einem sauberen, feuchten Tuch gereinigt werden. Lösungsmittel NIEMALS zum Reinigen von Kunststoffteilen verwenden.
VORSICHT!
Beim Verwenden von Pressluft eine Schutzbrille tragen!
Die Maschine kann nicht eingeschaltet werden
Sollte es nicht möglich sein, die Maschine einzuschalten, prüfen Sie, ob die Kontakte des Netzsteckers in gutem Kontakt mit der Steckdose sind. Es sollte auch geprüft werden, ob Leitungsschutzsicherungen durchgeschmolzen oder Leitungsschutzschalter geöffnet sind.
Prüfen der Kohlebürsten und Schmieren
Nach ungefähr 200 Betriebsstunden sollte das Werkzeug der nächsten autorisierten Kundendienststelle für FLEX-Elektrowerkzeuge zur gründlichen Reinigung und Inspektion gebracht oder geschickt werden. Gegebenenfalls sollten Verschleißteile ausgewechselt werden. Falls notwendig, sollte das Werkzeug neu geölt und mit neuen Kohlebürsten ausgerüstet werden. Danach sollte die Leistung des Werkzeugs geprüftwerden.
Sollte das Werkzeug vor der obenerwähnten Inspektion ausfallen, sind Wartungs- bzw. Reparaturarbeiten möglicherweise notwendig. IN DIESEM FALL DARF DAS WERKZEUG NICHT WEITER BETRIEBEN WERDEN.
Nachdem Sie die Netzspannung kontrolliert haben, bitte übergeben Sie Ihr Werkzeug sobald wie möglich einer autorisierten Kundendienststelle für FLEX-Elektro-werkzeuge.
Service und Reparaturen
Alle Qualitätswerkzeuge unterliegen bei normaler Benutzung Verschleiß. Deswegen müssen sie von Zeit zu Zeit gewartet werden und vorhandene Verschleißteile müssen ausgewechselt werden. Dazu gehören Inspektion und Auswechslung der Kohlebürste. Diese Arbeiten dürfen NUR von einer autorisierten Kundendienststelle für FLEX-Elektrowerkzeuge ausgeführt werden. Hierbei haben Sie die volle Garantie für Material und Leistung. Reparaturen, die nicht von den obenerwähnten Vertretungen gemacht oder vorgenommen worden sind, sind von der Garantieleistung ausge-schlossen. Sollten Sie Fragen zu Ihrem Werkzeug haben, bitte schreiben Sie uns zu jeder Zeit. Dabei die Angaben auf dem Typenschild des Werkzeugs (Modell-Nummer, Typ, Fabrikationsnummer usw.) angeben.
Entsorgungshinweise
WARNUNG!
Ausgediente Geräte durch Entfernen des Netzkabels unbrauchbar machen.
Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
HINWEIS
Über Entsorgungsmöglichkeiten beim Fachhändler informieren!
CE -Konformität
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG (bis 19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG, 2011/65/EG.
Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden.
Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
