XS 713 - Macinatore Flex - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Levigatrice orbitale (smerigliatrice)
Marca	Flex
Modello	XS 713
Alimentazione elettrica	230 V
Consumo di corrente	230 W
Potenza del motore	120 W
Velocità a vuoto	12 000 corsi/min
Diametro del pattino	125 mm (fogli con velcro)
Peso	1,3 kg
Livello di pressione sonora LpA	84 dB(A)
Livello di potenza sonora LWA	97 dB(A)
Accelerazione ponderata tipica	5 m/s²
Classe di protezione	II / ☐
Funzioni principali	Sgrossatura, levigatura media e finitura di legno, gesso, metallo, plastica
Sistema di aspirazione polvere	Raccoltapolvere rimovibile (può essere sostituito con un tubo flessibile per aspirapolvere)
Sicurezza	Scollegare prima di cambiare il disco, indossare occhiali e maschera antipolvere, non utilizzare mai senza raccoglitore
Manutenzione e pulizia	Soffiare con aria compressa secca; pulire le parti in plastica con un panno morbido umido; non usare solventi
Pezzi di ricambio	Utilizzare esclusivamente pezzi originali; viste esplose su www.flex-tools.com
Riparabilità	Revisione completa dopo circa 200 ore di utilizzo presso un riparatore autorizzato FLEX
Informazioni generali	Conforme alle norme EN 60745 e alle direttive 2004/108/CE, 2014/30/UE, 2006/42/CE, 2011/65/CE

Domande frequenti - XS 713 Flex

Come cambiare il foglio abrasivo?

Scollegare la levigatrice. Allineare il nuovo foglio con velcro sul pattino (∅ 125 mm) e premerlo saldamente in posizione.

Come svuotare il raccoglitore di polvere?

Scollegare l'utensile. Rimuovere il raccoglitore dal suo collare, svuotarlo, quindi battere il fondo per rimuovere la polvere. Non lavare il raccoglitore; utilizzare aria compressa deumidificata se necessario.

Cosa fare se la levigatrice non si avvia?

Verificare che la spina sia ben inserita, che il fusibile non sia bruciato e che l'interruttore automatico sia chiuso. Controllare anche la tensione di rete.

Come pulire la levigatrice?

Soffiare regolarmente aria compressa secca nei passaggi d'aria. Pulire le parti in plastica con un panno morbido umido. Non utilizzare mai solventi.

Quali sono le precauzioni di sicurezza essenziali?

Indossare occhiali di protezione e una maschera antipolvere. Utilizzare sempre il raccoglitore. Scollegare l'utensile prima di qualsiasi intervento. Non indossare indumenti larghi.

Quale tensione di alimentazione è richiesta?

La levigatrice funziona con una tensione di rete di 230 V. Verificare che la presa corrisponda alla tensione indicata sulla targhetta.

Posso utilizzare fogli abrasivi di altre marche?

Sì, qualsiasi foglio abrasivo con velcro di diametro 125 mm è compatibile. Per risultati ottimali, utilizzare abrasivi di qualità.

Con quale frequenza è necessario far revisionare l'utensile?

Dopo circa 200 ore di utilizzo, portare l'apparecchio da un riparatore autorizzato FLEX per una revisione completa (sostituzione delle spazzole, lubrificazione, verifica).

Come smaltire la levigatrice a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Conformemente alla direttiva RAEE, riportarlo a un punto di raccolta o al rivenditore specializzato per un riciclaggio rispettoso dell'ambiente.

Dove trovare pezzi di ricambio?

Le viste esplose e gli elenchi dei pezzi sono disponibili su www.flex-tools.com. Utilizzare esclusivamente pezzi originali per le riparazioni.

MANUALE UTENTE XS 713 Flex

Simboli utilizzati 19

Specifiche tecniche 19

Norme di sicurazza ..... 20

Istruzioni per l'uso 20

Istruzioni per la rottamazione e lo smaltimento .... 23

Conformità C€....23

Esclusione della responsabilità ..... 23

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente. In caso d'inosservanza dell'avvertenza, pericolo dimorte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa infunzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Avvertenza per la rottamazione dell'apparecchio dimesso (vedia pagina23)!

Specifiche tecniche

Tipo Levigatrici orbitali random XS713
Tensione di alimentazione V 230
Velocità nominale (a vuoto) corse/min 12.000
Potenza assorbita W 230
Potenza resa	W 120
Peso	kg	1,3
Efficace dell'accelerazione	m/s ^2	5
Livello di pressione acustica L _pA	dB(A)	84
Livello di potenza acustica L _WA	dB(A)	97
Indossare cuffie di protezione dell'udito!
Classe di protezione		II / ☐

Norme di sicurazza

1. STACCARE SEMPRE il cavo della levigatrice dal circuito di alimentazione prima di cambiare la carta abrasiva.
2. USARE UNA MASCHERA ANTIPOLVERE. Indossare una maschera di protezione per ridurre al minimo il rischio di respirare il particolato fine che deriva dalla levigatura.
3. NON ADOPERARE MAI LA LEVIGATRICE senza aver installato il raccoglitore della polvere o il gruppo di depolverazione, per evitare che la polvere possa entrare negli occhi.
4. ADOPERARE ATTREZZATURE DI SICUREZZA ADEĞUATE. Indossare occhiali di protezione per proteggersi gli occhi.
5. SI SCONSIGLIA DI EFFETTUARE OPERAZIONI DI CARTEGGIATURA SU VERNICI CONTENENTI PIOMBO. La rimozione di vernici contenenti piombo deve essere affidata a professionisti.
6. L'uso di questo utensile può generare e disperdere nell'aria polvere o altre particelle, polvere di legno, polvere di silice cristallina e polvere di asbesto. Dirigere le particelle lontano dal viso e dal corpo. Usare sempre l'utensile in aree ben ventilate e provvedere alla corretta rimozione della polvere. Ogni volta che ciò è possibile, usare sistemi di raccolta della polvere. L'esposizione alla polvere può causare lesioni gravi e permanenti alle capacità respiratorie o altre lesioni, compresa la silicosi (malattia grave dei polmoni), il cancro e la morte. Evitare di respirare la polvere ed il contatto prolungato con la polvere. Se entra in bocca o negli occhi, o si posa sulla pelle, la polvere può provocare l'assorbimento di materiali dannosi. Usare sempre sistemi di protezione della respirazione NIOSH/OSHA correttamente equipaggiati e appropriati per l'esposizione alla polvere, e lavare con acqua e sapone le parti esposte del corpo.

Parti di ricambio

In sede di assistenza, utilizzare solo parti di ricambio identiche.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:

www.flex-tools.com

Istruzioni per l'uso

Premessa

Sulla levigatrice di finitura FLEX si possono usare abrasivi tipo «a gancio a cappio» (∅ 125 mm). Questa levigatrice è adatta per levigatura grossa, media e fine di legno, intonaco, metallo e plastica.

È ideale per livellare giunture di laminati per rivestimento, per la finitura di armadietti, per l'aggiustamento di divisori e porte e per lavori generali di finitura in officina.

Avviamento e arresto della levigatrice

PRUDENZA!

Assicurarsi che l'interruttore sia sulla posizione «O» e che la corrente di alimentazione sia analoga a quella specificata sulla targhetta dei dati della levigatrice.

1. Collegare l'utensile alla presa di corrente.

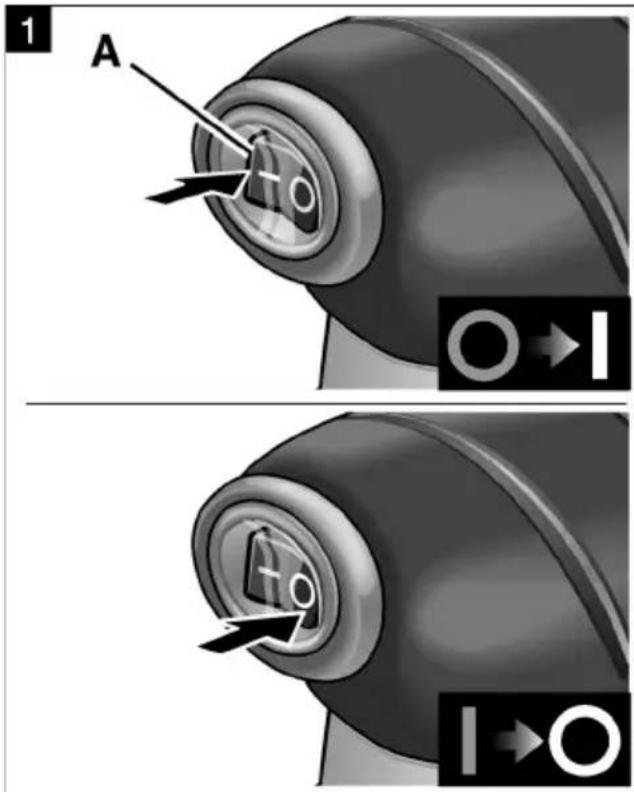

1. Il tasto dell'interruttore, (A, figura 1) è contrassegnato con i simboli «I» e «O». Premere il lato «I» del tasto per avviare il motore. Premere invece il lato «O» per arrestarlo.

Installazione degli abrasivi «a gancio e cappio»

PERICOLO! STACCARE LA LEVIGATRICE DAL CIRCUITO DI ALIMENTAZIONE.

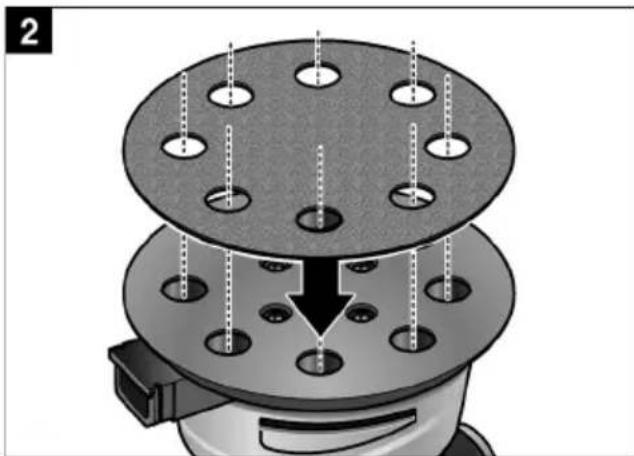

Per installare gli abrasivi «a gancio e cappio», allineare l'abrasivo con il ampone della levigatrice e premere a posto, come mostrato nella figura 2.

Gruppo di depolverrazione

PERICOLO! STACCARE LA LEVIGATRICE DAL CIRCUITO DI ALIMENTAZIONE.

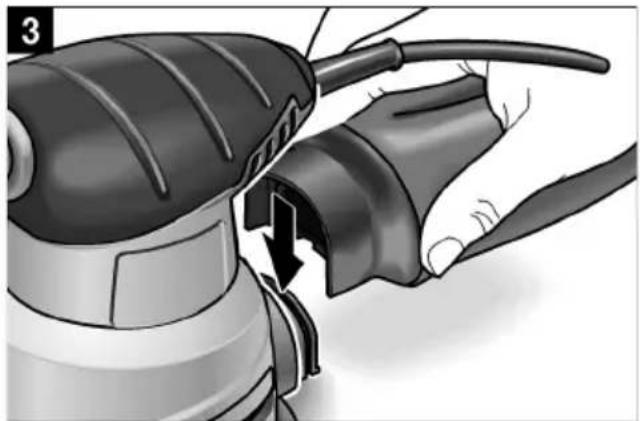

1. Sistemare il gruppo di depolverazione in corrispondenza del bocchettone della levigatrice come illustrato nella figura 3. Inserire il collettore nel bocchettone.

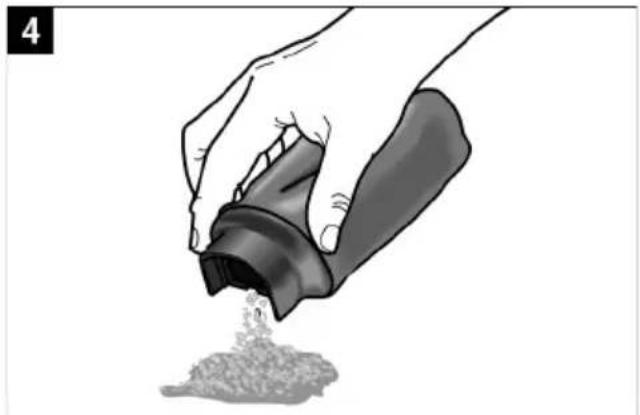

2. Periodicamente rimuovere il contenitore della polvere dalla flangia e svuotare la polvere raccolta (vedi figura 4).

i AVVISO

Applicando una leggera torsione si facilitano leoperazioni di montaggio e smontaggio.

Picchiare lievemente sul contenitore per far sì che la polvere compressa al suo interno si stacchi. NON LAVARE IL CONTENITORE. Per pulirne l'interno, utilizzare aria compressa asciutta.

PRUDENZA!

Indossare occhiali di protezione quando si usa aria compressa.

PRUDENZA!

Non adoperare mai la levigatrice senza che il contenitore di raccolta della polvere o il gruppo di depolverazione siano installati, per impedire che la polvere possa essere soffiata negli occhi.

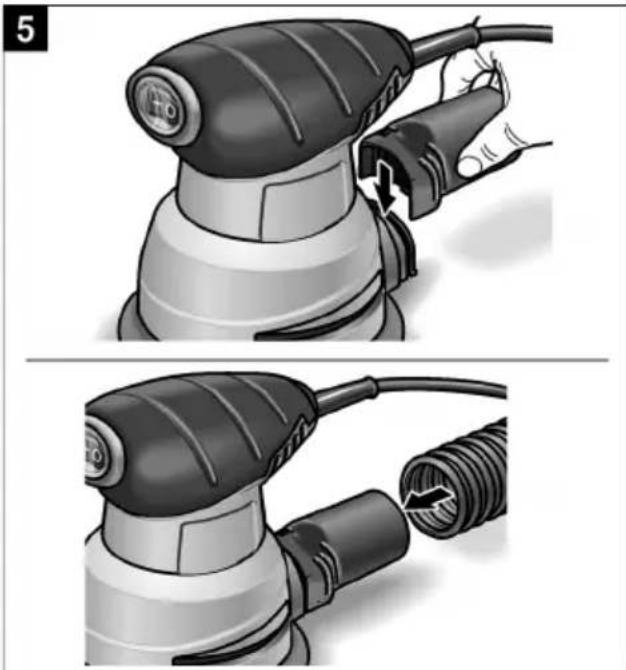

Il gruppo di depolverazione può essere sostituito con un tubo accessorio per poter usare l'utensile con un sistema di aspirazione a distanza.

Come maneggiare l'utensile

Il modello XS713 è stato studiato per essere tenuto intorno al corpo principale, Fig. 6.

Procedura di levigatura

Il peso normale dell'utensile basta a garantire una levigatura efficiente. Non esercitare sull'utensileulteriore, inutile pressione: ciò produrrebbe soltanto il rallentamento della velocità del tampone, riducendo l'efficienza del lavoro di levigatura e aggravando il carico sul motore; potrebbe, inoltre, far saltare la 3 levigatrice sul lavoro. Lasciare funzionare normalmente la levigatrice.

Manutenzione

Mantenere l'utensile pulito

Pulire periodicamente con aria compressa asciutta tutti i passaggi dell'aria. Asportare la sporcizia che si è accumulata lavorando il legno non stagionato o molto umido. Pulire tutte le parti in plastica con un panno morbido inumidito. NON usare MAI solventi per pulire le parti in plastica.

PRUDENZA!

Indossare occhiali di protezione quando siusa aria compressa.

Messa in funzione mancata

Se l'utensile non si accende, assicurarsi che la spina di alimentazione sia ben inserita nella presa di corrente. Controllare inoltre che non vi siano fusibili bruciati o interruttori automatici scattati.

Controllo delle spazzole e lubrificazione

Dopo circa 200 ore di uso, portare o inviare l'utensile al più vicino tecnico di assistenza autorizzato FLEX Power Tools per farlo pulire e controllare perfettamente, farne sostituire le parti eventualmente usurate ed eventualmente farlo lubrificare con lubrificante fresco; e infine, per farlo rimontare con spazzole nuove (se necessario) e farne verificare il corretto funzionamento. Eventuali perdite di potenza prima della scadenza di manutenzione sopra specificata possono indicare che occorre intervenire immediatamente sull'utensile.

NON CONTINUARE AD ADOPERARE L'UTENSILE IN QUESTE CONDIZIONI. Se la tensione di alimentazione utilizzata è quella adeguata, portare o inviare immediatamente l'utensile a un tecnico di assistenza autorizzato FLEX Power Tools per farlo controllare e se necessario riparare.

Interventi e riparzioni

Tutti gli utensili di buona qualità richiedono nel corso del tempo interventi o sostituzioni dei componenti a causa dell'usura derivante dall'uso normale. Queste operazioni, inclusi il controllo delle spazzole e la loro eventuale sostituzione, devono essere eseguiti SOLTANTO da un tecnico di assistenza autorizzato FLEX Power Tools. Tutte le riparazioni eseguite da questi tecnici sono completamente garantite riguardo ad eventuali difetti di materiale e lavorazione. Riparazioni eseguite o tentate da chiunque altro sono escluse dalla garanzia. Si prega di rivolgere qualsiasi domanda relativa all'utensile per iscritto, indicando sempre nella lettera tutte le informazioni riportate sulla targhetta dei dati (numero di modello, tipo, numero di serie, ecc.).

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per Paesi UE

Non gettare le apparecchiature elettriche tra i rifiuti domestici.

Secondo la Direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

AVVISO

Informarsi presso il fornitore specializzato sulle possibilità di rottamazione degli apparecchi fuori uso.

Conformità C€

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60745 ai sensi delle disposizioni delle direttive 2004/108/CE (fino al 19.04.2016), 2014/30/EU (dal 20.04.2016), 2006/42/CE, 2011/65/CE.

Il responsabile della documentazione tecnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto.

Il produttore ed il suo rappresentante non rispondono di danni causati da impiego inappropriato o in collegamento con prodotti di altri produttori.
