BRUKSANVISNING XS 713 Flex
Skrotning och avfallshantering ..... 38
C€-Försäkran om överensstämmelse . . . 38
Ansvar 38
Teckenförklaring
WARNING!
Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.
VAR FÖRSIKTIG!
Varnar för en möjlig farlig situation. Omvarningen ej beaktas kan person-ellersakskador uppstå.
OBS
Hänvisar till tips och viktig information.
Teknisk specifikation
Tecken på maskinen
Läs bruksanvisningen innan maskinen tas bruk!
Använd skyddsglasögon!
Skrotningsavisning för den förbrukade maskinen (s e s i d a 3 8) !
| Typ ExcenterrondellsliparXS713 | ||
| Spänning in V 230 | ||
| Tomgångsvarvtal (utan motstånd) slag/min 12.000 | ||
| Strömförbrukning W 230 | ||
| Uteffekt W 120 | ||
| Vikt | kg | 1,3 |
| Normal viktad acceleration | m/s^2 | 5 |
| Ljudintensitet L_pA | dB(A) | 84 |
| Beräknad hastighet ljudtrycksnivå L_WA | dB(A) | 97 |
| Använd hörselskydd! | ||
| Skyddsisolering | II / ☐ | |
Säkerhetsbestämmelser
-
STÄNG ALLTID AV strömmen och drag ur kontakten innan sliptrissan byts.
-
ANVÄND ANDNINGSSKYDD. Använd andningsskydd för att undvika inandning av fint slipdamm.
-
ANVÄND ALDRIG SLIPMASKINEN UTAN DAMMUPPSAMLARE. Virvlande slipdamm kan skada ögonen.
-
ANVÄND LÄMPLIG SKYDDSUTRUSTNING. Använd skyddsglasögon och skyddsmask för att undvika inandning av fint slipdamm.
-
SLIPNING AV BLYFÄRGER REKOMMENDERAS INTE. Blyfärger skall endast avlägsnas av specialister.
-
NÄR DETTA VERKTYG ANVÄNDS KAN DAMM OCH ANDRA LUFTBURNAPARTIKLAR BILDAS OCH SPRIDASOMKRING, DESSA KAN BESTÅ AV DAMM FRÅN TRÄ, KRISTALLINKISELDIOXID ELLER ASBEST. Rikta partiklarna bort från ansiktet och kroppen. Använd alltid verktyget i väl ventilerade utrymmen och se till att dammet avlägsnas på lämpligt sätt. Om möjligt används alltid någon form av dammsugning. Dammexponering kan ge allvarliga och permanenta andningsproblem eller skador, inklusive silikos (stendammslunga), cancer eller dödsfall. Undvik att andas in dammet och undvik långvarig kontakt med damm. Om man låter damm komma in i mun eller ögon eller hamna på huden kan skadliga material absorberas. Använd alltid passande, godkända andningsskydd mot dammexponering och tvätta av utsatta ställen med tvål och vatten.
Reservdelar
Använd enbart originalreservdelar vid reparation och underhåll.
Explosionsritningar och reservdelslistor återfinns på vår hemsida:
www.flex-tools.com
Bruksanvising
Förord
FLEX excenterrondellslipar är gjord för användning med slipark med kardborrbaksida (∅ 125 mm). Denna slipmaskin passar för grov-, mellan- eller finslipning av trä, gips, metall eller plast. Den är perfekt för utjämning av skivskarvar på väggar, finslipning av skåpväggar, avslipning för inpassning av skärmar och dörrar och för andra vanliga sliparbeten i verkstaden.
Igångsätting och avstängning av slipmaskinen
VAR FÖRSIKTIG!
Se till att kontakten står på "0" och att strömkällan motsvarar den, som står angiven på verktygets namnskylt.
- Koppla verktyget till strömkällan.

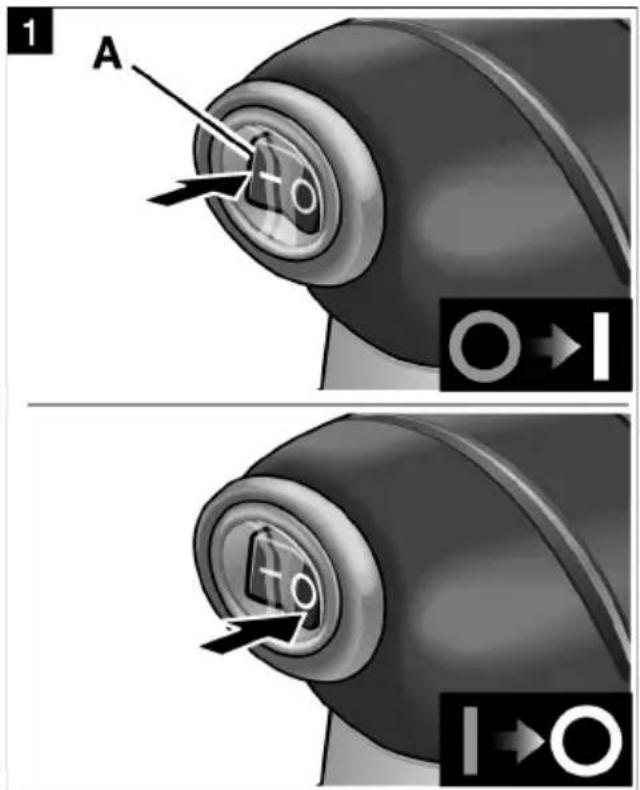

- Kontakten (A) i fig. 1, är betecknad med "I" och "O". För att starta motorn trycks "I"-änden in. Motorn stannar då "O"-änden trycks in.
Fastsättning avslipark med kardborrbaksida
WARNING!
KOPPLA SLIPMASKINEN FRÅN STRÖMKÄLLAN.
2

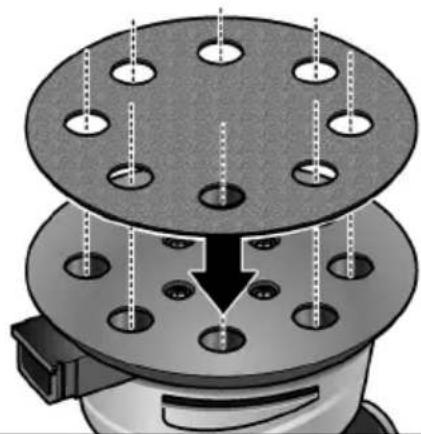

Slipark med kardborrbaksida sätts fast genom att ett slipark placeras över slipmaskinens dyna och trycks fast som visas i fig. 2.
Dammuppsamlare
WARNING!
KOPPLA SLIPMASKINEN FRÅN STRÖMKÄLLAN.
-

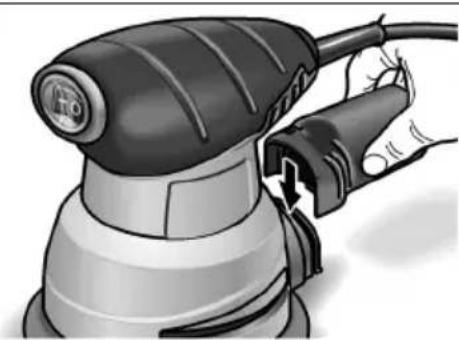

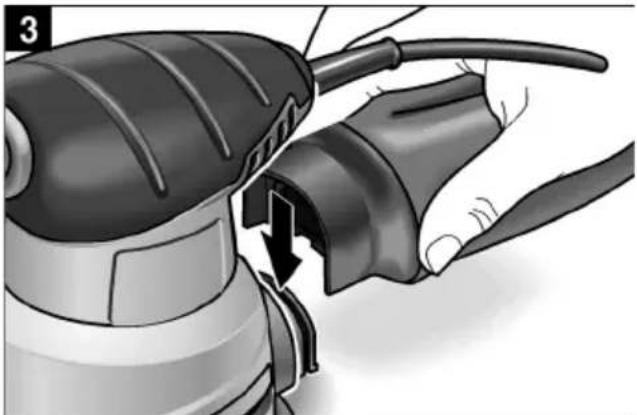

Sätt ihop dammuppsamlaren och sliparens mynstycke, som visas i fig. 3. Placera dammbehållaren på munstycket.
-

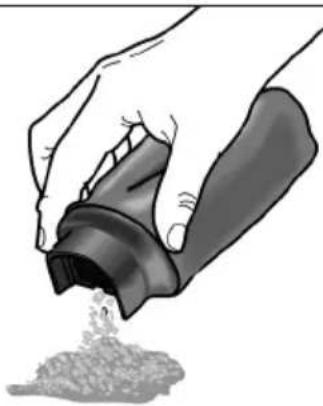

Med jämna mellanrum skall dammbehållaren tas av flänsen och det uppsamlade dammet tömmas (se fig. 4).
OBS
En lätt vridande rörelse underlättar avlägsnandet och fastsättandet.
4
Knacka lätt på behållaren så att hoppackat damm lossnar. TVÄTTA INTE BEHÅLLAREN. Behållaren kan blåsas ur med torr tryckluft.
VAR FÖRSIKTIG!
Använd alltid skyddsglasögon när tryckluft används.
VAR FÖRSIKTIG!
Kör aldrig slipmaskinen utan dammbehållare. Damm skulle kunna virvla in iögonen.
5
Dammbehållaren kan ersättas med tillbehörsslang, så att verktyget kan användas med centralutsugningssystem.
Hur slipmaskinen hålls

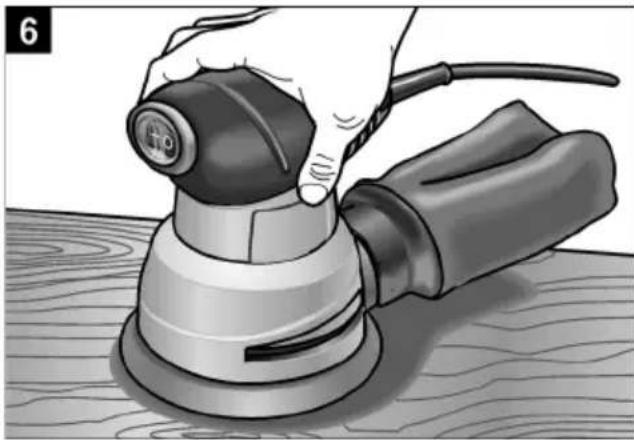

Modell XS 713 kan hållas endera runt motorhuset, se fig. 6.
Slipningsförfarande
Maskinens egenvikt är tillräcklig för effektiv slipning. Tryck inte ytterligare på maskinen. Det bara minskar rörelsehastigheten och därmed slipeffekten och belastar motorn ytterligare. Dessutom kan det orsaka att maskinen hoppar på arbetsstycket. Låt slipmaskinen arbeta själv.
Underhåll
Häll verktyget rent
Blås regelbundet ur alla öppningar med torr tryckluft. Avlägsna all smuts, som bl. a. kommer från bearbetning av fuktigt virke. Alla delar av plast skall torkas av med en fuktig trasa. Använd ALDRIG lösningsmedel till plastdelar.
VAR FÖRSIKTIG!
Använd alltid skyddsglasögon när tryckluft används.
Om sägen inte vill starta
Om maskinen inte vill starta, kontrollera att stiften på elkontakten får kontakt i elurtaget. Se också till att säkringarna är hela och alla strömställen är påslagna.
Kontroll av kolborstar och smörjning
Efter cirka 200 timmars användning skall slipmaskinen sändas till närmaste, av FLEX Verktygsmaskiner auktoriserad, servicerepresentant för grundlig genomgång. Vid behov utbyts slitna delar, smörjning sker med nytt smörjmedel, verktyget sätts ihop med nya kolborstar och prestandan kontrolleras. Om verktyget skulle förlora prestanda före ovan beskrivna underhållskontroll, kan det betyda att verktyget omedelbart behöver skickas in på service. ANVÄND INTE VERKTYGET UNDER SÅDANA OMSTÄNDIGHETER. Kontrollera först att elspänningen är den rätta. Om så är fallet, skall verktyget omedelbart skickas in till en av FLEX Verktygsmaskiner auktoriserad servicerepresentant för service.
Service och reparationer
Alla kvalitetsverktyg behöver förr eller senare service och utbyte av delar, som slits genom normal användning. Denna genomgång, inklusive kontroll och utbyte av borstar skall ENDAST utföras av en av FLEX Verktygsmaskiner auktoriserad servicerepresentant. Alla reparationer som utförs av dessa agenter är till fullo garanterade mot defekta material och utförande. Vi kan inte garantera utförda reparationer eller försök därtill av någon annan än dessa representanter. För ytterligare upplysningar om verktyget var vänlig kontakta oss och uppge samtliga uppgifter på produktskylten (modellnummer, typ, serienummer, osv).
Skrotning och avfallshantering
WARNING!
Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.
Gäller endast EU-länder Elektriska verktyg får inte kastas i hushållssoporna!
Enligt direktivet 2012/19/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
OBS
Kontakta fackhandlaren för hantering avförbrukade maskiner!
CE -Försäkran om överens- stämmelse
Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:
EN 60745 enligt kraven i direktiven 2004/108/EG (till 19.04.2016), 2014/30/EU (fom 20.04.2016), 2006/42/EG, 2011/65/EG.
Ansvarig för tekniska underlag: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.
Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
