MANUAL DE USUARIO XS 713 Flex
Símbolos empleados 24
Especificaciones técnicas ..... 24
Normas de seguridad ..... 25
Instrucciones de funcionamiento .....25
Indicaciones para la depolución .....28
Conformidad C.€. 28
Exclusión de la garantía ..... 28
Símbolos empleados
¡ADVERTENCIA!
Indica un peligro inminente. En caso de incumplimiento, existe peligro de muerte olesiones de la mayor gravedad.
¡CUIDADO!
Indica una situación posiblemente peligrosa. El incumplimiento implica el peligro de lesiones o daños materiales.
NOTA
Indica consejos para el uso e informaciones importantes.
Símbolos en el aparato
¡Leer las instrucciones antes deponer en funcionamiento elequipo!
¡Utilizar protección para la vista!
Indicaciones respecto de la eliminación de equipos endesuso (ver página 28)!
Especificaciones técnicas
| Tipo Órbita excéntricaXS713 | ||
| Tensión de alimentación V 230 | ||
| Velocidad nominal (sin carga) carreras/min 12.000 | ||
| Consumo de energía W 230 | ||
| Potencia de salida | W | 120 |
| Peso | kg | 1,3 |
| Aceleración media efectiva típica | m/s^2 | 5 |
| Nivel de presión acústica L_pA | dB(A) | 84 |
| Nivel de potencia acústica L_WA | dB(A) | 97 |
| ¡Use protección de los oídos! | ||
| Tipo de protección | II / ☐ | |
Normas de seguridad
- SIEMPRE DESCONECTE la lijadora de la fuente de alimentación antes de cambiar discos abrasivos.
- USE MÁSCARA CONTRA POLVO. Póngase una máscara protectora para prevenir la inhalación de polvo fino.
- NUNCA PONGA LA LIJADORA EN MARCHA sin el recipiente de polvo y el ensamblaje del colector de polvo porque le puede echar polvo en los ojos.
- USE EL EQUIPO DE SEGURIDAD APROPIADO. Lleve anteojos de seguridad para proteger los ojos.
- NO SE RECOMIENDA LIJAR PINTURA CON BASE DE PLOMO. La pintura que contiene plomo debe ser quitada solamente por profesionales.
- El uso de esta herramienta puede generar y dispersar polvo u otras partículas suspendidas en el aire, incluyendo polvo de madera, polvo de sílice cristalina y polvo de asbesto. Dirija las partículas de modo que se alejen de la cara y del cuerpo. Utilice siempre la herramienta en un área bien ventilada y proporcione un medio apropiado de remoción de polvo. Use un sistema de recolección de polvo en todos los lugares donde sea posible. La exposición al polvo puede causar lesiones respiratorias graves y permanentes u otras lesiones graves y permanentes, incluyendo silicosis (una enfermedad pulmonar grave), cáncer y muerte. Evite aspirar el polvo y evite el contacto prolongado con el polvo. Si se permite que el polvo entre en la boca o en los ojos, o que se deposite en la piel, se puede promover la absorción de material nocivo.
Use siempre protección respiratoria aprobada por NIOSH/OSHA que se ajuste apropiadamente y sea adecuada para la exposición al polvo, y lávese las áreas expuestas con agua y jabón.
Piezas de repuesto
Use exclusivamente piezas de repuesto idénticas cuando reemplazo sea necesario!
Una gráfica de expansión y una lista de piezas de repuesto se encuentran en la homepage:
www.flex-tools.com
Instrucciones de funcionamiento
Prólogo
La lijadora de acabado FLEX está equipada para aceptar abrasivos del tipo de «enganche y cierre» (∅ 125 mm). Esta lijadora es adecuada para el lijado basto, intermedio o fino de madera, yeso, metal y plásticos. Es ideal para nivelar juntas en cartón de yeso, acabar armarios, ajustar telas metálicas y puertas, y para hacer trabajo de acabado general en el taller.
Para poner en marcha y parar la lijadora
¡CUIDADO!
Asegure que el interruptor esté en la posición, «O», y que la fuente de electricidad corresponda a la indicada en laplaca deespecificaciones.
- Conecte la herramienta a la fuente de electricidad.

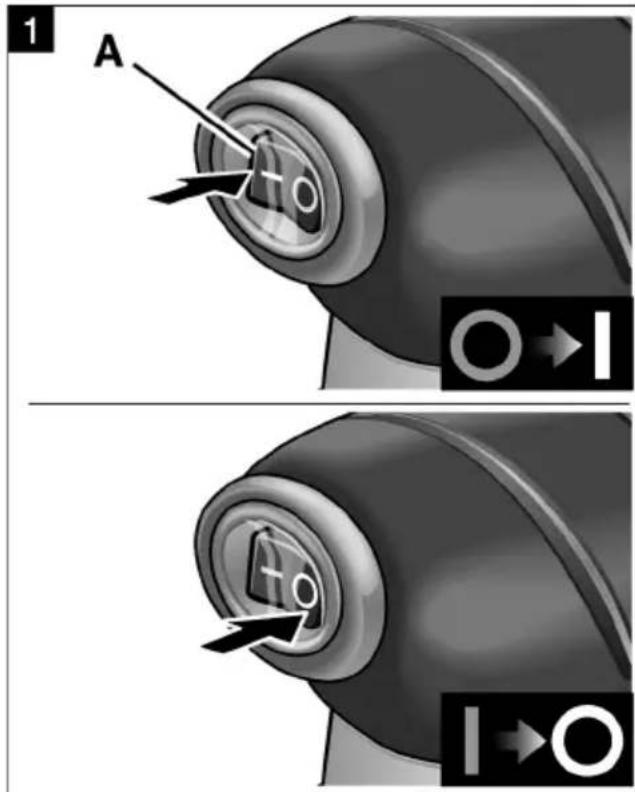

- El interruptor (A Fig. 1), contiene «I» y «O». Empuje «I» para poner en marcha el motor. Empuje «O» para parar el motor.
Colocación del abrasivo de enganche y cierre
¡ADVERTENCIA! DESCONECTE LA LIJADORA DE LA FUENTE DE ALIMENTACIÓN.

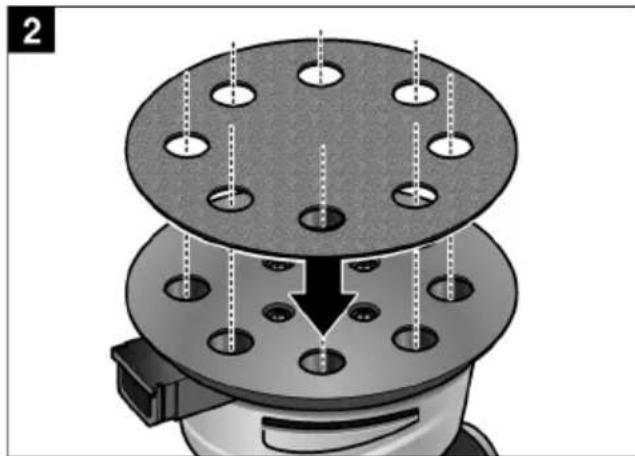

Para instalar abrasivos de enganche y cierre, alinee el abrasivo con la zapata de lijar y presione hasta colocarlo en su sitio tal como se muestra en la Fig. 2.
Colector de polvo
¡ADVERTENCIA! DESCONECTE LA LIJADORA DE LA FUENTE DE ALIMENTACIÓN.

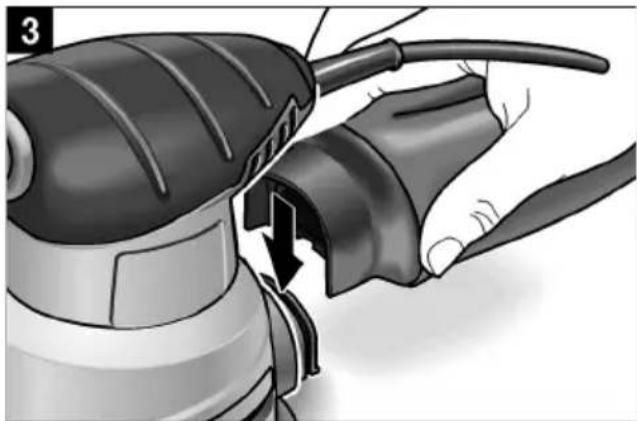

- Coloque el colector de polvo en el pitón de la lijadora como está ilustrado en Fig. 3. Ajuste el colector de polvo en el pitón.

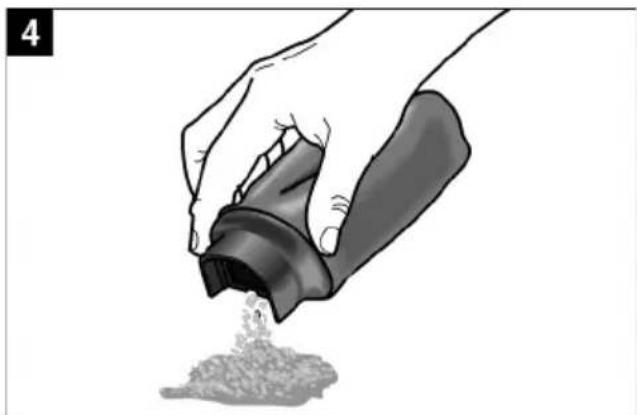

- Quite periódicamente el recipiente para polvo de la pestaña y vacíelo del polvo recogido (véase la Fig. 4).
i NOTA
Girando el recipiente un poco facilitará laremovida y la reinstalación.
Golpee el recipiente de polvo ligeramente para vaciar el polvo compacto. NO LAVE EL RECIPIENTE CON AGUA. Limpie el recipiente con aire seco a presión.
¡CUIDADO!
Póngase anteojos de seguridad mientras usa aire a presión.
¡CUIDADO!
Nunca opere la lijadora sin el colector de polvo o el recipiente de polvo. La máquina puede echarle polvo a los ojos.

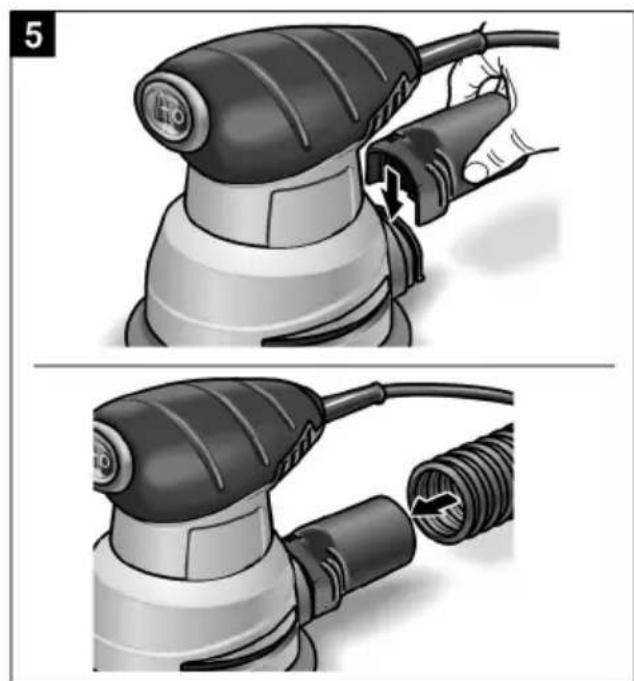

Se puede cambiar el colector de polvo con la manguera accesorio para usar la lijadora con un sistema aspirador remoto.
Cómo sujetar la lijadora

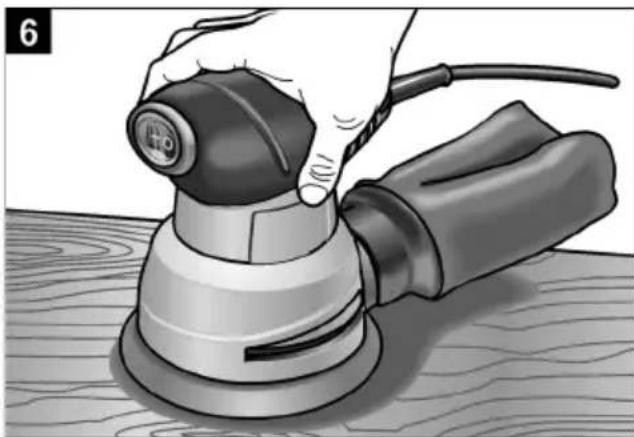

El modelo XS 713 tiene diseños que permite que la lijadora sea sujeta por la caja principal, Fig. 6.
Procedimento de lijado
El peso normal de la máquina es suficiente para realizar un lijado eficaz. No ejerza presión adicional sobre la máquina. Esto solamente disminuiría la velocidad de la zapata, reduciendo la eficacia de lijado y sometiendo al motor a una carga adicional. Además, podría hacer que la lijadora salte sobre la pieza de trabajo. Deje que la lijadora haga el trabajo.
Mantenimiento
Mantenga la herramienta limpia
Periódicamente, sople todos los conductos de ventilación con aire seco a presión. Quite la acumulación de mugre que resulta del trabajo con madera verde o llena de savia. Todas las partes de plástico deben limpiarse con una tela suave y húmeda. NUNCA use solventes para limpiar las partes de plástico.
¡CUIDADO!
Lleve anteojos de seguridad cuando use aire a presión.
Falla de ponerse en marcha
Si su herramienta falla de ponerse en marcha, revisela para asegurarse de que los contactos de la clavija estén en buen contacto con el tomacorriente. También, revise si hay fusibles fundidos o cortacircuitos abiertos en el circuito.
Inspección de escobillas y lubricación
Al cabo de aproximadamente 200 horas de uso, lleve o envíe la herramienta al Agente de Servicio Autorizado para las Herramientas Mecánicas de FLEX más próximo para que la limpien e inspeccionen minuciosamente, le cambien las piezas desgastadas cuando sea necesario, la lubriquen con lubricante nuevo si hace falta, le pongan escobillas nuevas y comprueben su rendimiento. Toda pérdida de potencia antes de la comprobación de mantenimiento mencionada anteriormente puede indicar que la herramienta necesita servicio inmediato.
NO SIGA USANDO LA HERRAMIENTA SI SE PRODUCE ESTA SITUACIÓN. Si la tensión de funcionamiento presente es correcta, devuelva la herramienta al Agente de Servicio Autorizado para las Herramientas Mecánicas de FLEX para obtener servicio inmediato.
Servicio y reparaciones
Todas las herramientas de calidad acaban necesitando servicio o cambio de piezas debido al desgaste ocasionado por el uso normal. Estas operaciones, incluyendo la inspección y el cambio de escobillas, debe realizarlas ÚNICAMENTE un Agente de Servicio Autorizado de FLEX.
Todas las reparaciones realizadas por estos centros están completamente garantizadas contra defectos de material y de fabricación.
No podemos garantizar las reparaciones hechas o intentadas por personas ajenas a estos centros. Si tiene Ud. alguna pregunta acerca de su herramienta, favor de escribirnos cuando quiera. En cualquier comunicación, por favor escriba toda la información dada en la placa de su herramienta (número de modelo, tipo, número de serie, etc.).
Indicaciones para la depolución
¡ADVERTENCIA!
Inutilizar equipos radiados, cortando el cable de alimentación.
Sólo para países de la Unión Europea ¡No deseche los aparatos eléctricos junto con los residuos domésticos!
De conformidad con la Directiva Europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.
NOTA
¡Informarse en el comerciante especializado, respecto de las posibilidades de depolución para equipos radiados!
Conformidad C€
Declaramos bajo nuestra única responsabilidad, que el producto descrito bajo «Datos técnicos» coincide con las siguientes normas y documentos normativos:
EN 60745 según las determinaciones de la pauta 2004/108/CE (hasta 19.04.2016), 2014/30/UE (a partir de 20.04.2016), 2006/42/CE, 2011/65/CE.
Responsable de la documentación técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Exclusión de la garantía
El fabricante y su representante no asumen responsabilidad alguna por daños o pérdidas de ganancia causados a la interrupción del funcionamiento de la empresa, debidos al producto o la no utilización del mismo.
El fabricante y su representante no asumen responsabilidad alguna por daños causados por el uso indebido o la utilización en combinación con productos de otros fabricantes.
