GEBRUIKSAANWIJZING FORNEBY 305.577.90 IKEA

Op de laatste pagina van deze handleiding vindt u de volledige lijst van door IKEA erkende servicebedrijven voor aftersales met de bijbehorende nationale telefoonnummers.

IKEA

ENGLISH

Veiligheidsinformatie 36

Veiligheidsvoorschriften 38

Montage 40

Beschrijving van het product 41

Bedieningspaneel 42

Voorafgaand aan het eerste gebruik 43

Dagelijks gebruik 44

Klokfuncties 51

Gebruik van de accessoires 52

Extra functies 54

Aanwijzingen en tips 55

Onderhoud en reiniging 58

Probleemoplossing 62

Energiezuinigheid 64

Menustructuur 65

Milieubescherming

66

Wijzigingen voorbehouden.

⚠️ Veiligheidsinformatie

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

De veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen om te voorkomen dat zij met het apparaat gaan spelen..

• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.

• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.

• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

Algemene veiligheid

• Alleen een erkende installatietechnicus kan dit apparaat installeren en de kabel vervangen.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. U dient te voorkomen de verwarmingselementen aan te raken.
• Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen.
• Zet de stroomtoevoer uit alvorens onderhoud te plegen.
• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.
• Gebruik het apparaat niet voordat je het in de ingebouwde constructie installeert.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.

- Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.

Veiligheidsvoorschriften

Installatie

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Trek het apparaat nooit aan de handgreep van zijn plaats.
• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.
• Houd de minimumafstand naar andere apparaten en units in acht.
• Controleer voordat u het apparaat monteert of de ovendeur onbelemmerd opent.

Minimumhoogte kast (Minimumhoogte kast onder werkblad)	580 (600) mm
Kastbreedte 560 mm
Kastdiepte 550 (550) mm
Hoogte van de voor-kant van het apparaat	589 mm
Hoogte van de achter-kant van het apparaat	571 mm
Breedte van de voor-kant van het apparaat	595 mm

Breedte van de achterkant van het apparaat	559 mm
Diepte van het apparaat	569 mm
Ingebouwde diepte van het apparaat	548 mm
Diepte met open deur	1022 mm
Minimumgrootte ventilatieopening. Opening geplaatst aan de onderkant van de achterzijde	560x20 mm
Lengte netvoedings-kabel. Kabel wordt in de rechterhoek van de achterzijde ge-plaatst	1500 mm
Bevestigingsschroe-ven	4x25 mm

Elektrische aansluiting

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.

• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

• Gebruik geen adapters met meerdere stekkers en verlengkabels.

• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.
• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet voorzien zijn van een isolatieapparaat waarmee u het apparaat met alle polen van het stroomnet kunt loskoppelen. Het isolatieapparaat moet een contactopening hebben van minimaal 3 mm.

Gebruik

WAARSCHUWING! Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• De specificatie van dit apparaat niet wijzigen.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.
• Laat het apparaat tijdens de werking niet onbeheerd achter.

• Schakel het apparaat na elk gebruik uit.

• Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen.

• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Oefen geen druk uit op de open deur.
• Gebruik het apparaat niet als werkblad of als opslagoppervlak.
• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.
• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent.
• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING! Risico op schade aan het apparaat.

• Om schade of verkleuring van het email te voorkomen:
• plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van het apparaat.
• leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
• plaats geen water direct in het hete apparaat.
• bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken.
• wees voorzichtig bij het verwijderen of bevestigen van accessoires.

- Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

- Gebruik een diepe pan voor vochtige taarten. Vruchtensappen veroorzaken vlekken die permanent kunnen zijn.

- Kook altijd met de deur van het apparaat gesloten.

- Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een

gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

Reiniging en onderhoud

WAARSCHUWING! Gevaar voor letsel, brand en schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.
• Zorg ervoor dat het apparaat is afgekoeld. De glazen panelen kunnen breken.
• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.
• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Vet en voedsel dat in het apparaat achterblijft, kan brand veroorzaken.
• Raadpleeg als u een ovenspray gebruikt eerst de aanwijzingen op de verpakking.

Binnenverlichting

WAARSCHUWING! Gevaar voor elektrische schokken.

- Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn bedoeld om bestand te zijn

tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

• Dit product bevat een lichtbron van energie-efficiëntieklasse G.
• Gebruik alleen lampjes met dezelfde specificaties.

Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik alleen originele reserveonderdelen.

Verwijdering

WAARSCHUWING! Gevaar voor letsel of verstikking.

• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
• Verwijder de deurgreep om te voorkomen dat kinderen en huisdieren opgesloten raken in het apparaat.

- Verpakkingsmateriaal: Het verpakkingsmateriaal is recyclebaar. Kunststofonderdelen worden aangeduid met internationale afkortingen, zoals PE, PS, enz. Gooi het verpakkingsmateriaal weg in de daarvoor bestemde containers van uw vuilnisophaaldienst.

Montage

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Assemblage

Raadpleeg de montage-instructies voor de installatie.

Elektrische installatie

WAARSCHUWING! De elektrische installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd persoon.

NEDERLANDS 41

De fabrikant is niet verantwoordelijk indien u deze veiligheidsmaatregelen uit hoofdstuk 'Veiligheidsinformatie' niet opvolgt.

Deze oven wordt geleverd met een netsnoer.

Kabel

Kabeltypes die van toepassing zijn op de installatie of vervanging:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Voor het deel van de kabel raadpleegt u het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W)	Deel van de kabel (mm2)
maximaal 1380 3 x 0.75
maximaal 2300 3 x 1
maximaal 3680 3 x 1.5

De aardekabel (groene/gele kabel) moet 2 cm langer zijn dan de fase- en neutrale kabels (blauwe en bruine kabels).

Beschrijving van het product

Algemeen overzicht

31 42 5 6 7 8 9 10

Accessoires

- Bakrooster x 1 Voor kookgerei, bak- en braadvormen.

- Bakplaat x 1 Voor gebak en koekjes.

- Grill-/braadpan x 1

1 Bedieningspaneel
2 Knop voor verwarmingsfuncties
3 Display
4 Bedieningsknop
5 Verwarmingselement
6 Lamp
7 Ventilator
8 Uitsparing in de ovenruimte
9 Inschuifrails, verwijderbaar
10 Inzetniveaus

Om te bakken en braden of als pan om vet in op te vangen.

- Telescopische geleiders x 1 set Voor platen en plateaus.

Bedieningspaneel

Overzicht bedieningspaneel

[ZX4Z]				OK
Timer	Snel op-warmen	Binnen-verlich-ting	Blokkering	Instelling bevestigen	Druk op	Draai aan de knop
Selecteer een verwarmingsfunctie om het apparaat in te schakelen.
Draai de knop voor de verwarmingsfuncties naar de uit-stand om het apparaat uit te scha-kelen.

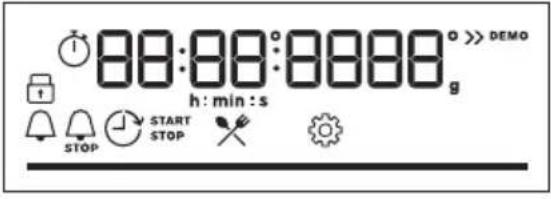

Display

Display met toetsfuncties.

Indicatielampjes op de display

Basisindicatoren
Blokkering Kook-En Bakassis-(22DD)	[YWWS]	Instellingen	Snel opwarmen
Indicatielampjes timer
Kookwekker	STOPEindtijd	Uitsteltijd		Uptimer
Voortgangsbalk– voor temperatuur of tijd. De balk is volledig rood wanneer de oven de ingestelde temperatuur bereikt.		—

Indicatielampjes timer

Kookwekker	Eindtijd	Uitsteltijd	Uptimer
Voortgangsbalk – voor temperatuur of tijd. De balk is volledig rood wanneer de oven de ingestelde temperatuur bereikt.		——

Stoomkookindicator

Voorafgaand aan het eerste gebruik

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Eerste reiniging

Reinig vóór het eerste gebruik het lege apparaat en stel de tijd in:
			00:00Stel de tijd in. Druk op OK

Eerste voorverwarming

Warm de lege oven voor het eerste gebruik voor.
Stap 1 Verwijder alle accessoires en verwijderbare inschuifrails uit de oven.
Stap 2	Stel de maximale temperatuur in voor de functie: ☐Laat de oven één uur werken.
Stap 3	Stel de maximale temperatuur in voor de functie: ⚙Laat de oven 15 minuten werken.
i De oven kan een vreemde geur en rook afgeven tijdens het voorverwarmen. Zorg ervoor dat de kamer wordt verlucht.

Gebruik: Mechanisch kinderslot

Het kinderslot is geïnstalleerd op de oven.

Het zit rechts op de oven onder het

bedieningspaneel.

Openen van de ovendeur met het kinderslot:
Stap 1 Houd	het kinderslot ingedrukt.
Stap 2 Trek	aan de deurgreep om de deur te openen.Sluit de ovendeur zonder op het kinderslot te drukken.
Het kinderslot verwijderen:
Stap 1 Open	de deur en verwijder het kinderslot met de bij de oven geleverde torxsleutel.
Stap 2 Bevestig	de schroef terug nadat u het kinderslot hebt verwijderd.

Dagelijks gebruik

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Instellen: Verwarmingsfuncties

Stap 1 Draai	aan de knop van de verwarmingsfuncties om een verwarmingsfunctie te selecteren.
Stap 2 Draai	aan de regelknop om de temperatuur in te stellen.
» – houd ingedrukt om de functie in te schakelen: Snel opwarmen. Deze functie is beschikbaar voor sommige ovenfuncties.

Koken met stoom
Zorg ervoor dat de oven is afgekoeld.
Stap 1 Stap 2 Stap 3 Stap 4
			Verwarm de lege oven 10 minuten voor om vochtigheid te creëren. Plaats het voedsel in de oven.
Vul de uitsparing in de ovenruimte met kraanwater.	Selecteer de stoomverwarmingsfunctie.	Stel de temperatuur in.
i De maximumcapaciteit van de uitsparing in de ovenruimte is 250 ml. Vul de uitsparing in de ovenruimte niet bij tijdens de bereiding of als de oven heet is.
Wanneer de stoombereiding eindigt:
Stap 1 Stap 2 Stap	3
Draai de knop voor de verwarmingsfuncties naar de uit-stand om de oven uit te schakelen.	Open de deur voorzichtig. Vrijgekomen vocht kan brandwon-den veroorzaken.	Zorg ervoor dat de oven is afgekoeld. Verwijder het resterende water uit de uit-sparing in de oven.

Verwarmingsfuncties

Verwarmingsfunctie	Toepassing
Hetelucht	Bakken op maximaal drie rekstanden tegelijkertijd en voedsel dro-gen. Stel de temperatuur 20 - 40 °C lager in dan voor Boven + onder-warmte.
Boven + onder-warmte	Voor het bakken en roosteren op één ovenniveau.
SteamBake	Om tijdens de bereiding vocht toe te voegen. Om tijdens het bakken de juiste kleur en knapperigheid te krijgen. Om bij het opwarmen meer sappigheid te geven. Voor het inmaken van fruit of groenten.
Pizza-functie	Voor het bakken van pizza. Voor intensieve bruining en een krokante bodem.
Onderwarmte	Voor het bakken van taarten met een krokante bodem en het bewa-ren van voedsel.
Bevroren gerech-ten	Om kant-en-klaar-gerechten (bijv. patat, aardappelpartjes of loempi-a's) krokant te maken.
Warmelucht (voch-tig)	Deze functie is ontworpen om tijdens de bereiding energie te bespa-ren. Bij het gebruik van deze functie kan de temperatuur in de ruimte verschillen van de ingestelde temperatuur. De restwarmte wordt ge-bruikt. Het verwarmingsvermogen kan worden verminderd. Raad-pleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", op-merkingen op: Warmelucht (vochtig).
Grillen	Om dunne stukken voedsel te grillen en brood te roosteren.
Circulatiegrill	Voor het braden van grote stukken vlees of gevogelte met bot op één niveau. Voor gratineren en bruinen.
≡Menu	Om het menu te openen: Kook- En Bakassistent, Instellingen.

Hetelucht, Boven + onderwarmte: Als u de temperatuur instelt onder 80°C, gaat de lamp na 30 seconden automatisch uit.

Notities over: Warmelucht (vochtig)

Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten (overeenkomstig EU 65/2014 en EU 66/2014). Testen in overeenstemming met:

IEC/EN 60350-1

De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt

onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie.

Bij gebruik van deze functie gaat de verlichting na 30 seconden automatisch uit.

Zie voor bereidingsinstructies het hoofdstuk 'Aanwijzingen en tips', Warmelucht (vochtig).

Instellen: Kook- En Bakassistent

Elk gerecht in dit submenu heeft een aanbevolen verwarmingsfunctie en temperatuur. Gebruik de functie om snel een gerecht met standaardinstellingen te bereiden. Je kunt ook de tijd en de temperatuur tijdens het koken aanpassen.

Voor sommige gerechten kun je ook koken met:

• Per gewicht

Stap 1 Stap 2 Stap 3 Stap 4
≡	✕	P1 - P45	OK
Open het menu. Selecteer Kook- En Bakassistent. Druk op OK.		Selecteer de schaal. Druk op OK	Plaats de schaal in de oven. Instelling be- vestigen.

Legenda
[H70Y]	Per gewicht beschikbaar.
	De hoeveelheid water voor de stoomfunctie.
	Verwarm het apparaat voor voordat je begint met koken.
	Lagerniveau.

Het display toont P en een nummer van het gerecht dat u in de tabel kunt controleren.

Als de functie is afgelopen, controleert u of het voedsel klaar is.

	Gerecht Gewicht Schapniveau/accessoire
[20W6]	Biefstuk, rauw	1 - 1.5 kg; 4 - 5 cm dikke stuk-ken	2; bakplaatBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
[AWHV]	Biefstuk: medi-um
[AZZS]	Biefstuk, gaar
[7VAT]	Biefstuk, medi-um	180 - 220 g per stuk; 3 cm dik-ke plakken	braadschaal op bakroosterBak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
[07ZD]	Rundvlees geroo-sterd/gestoofd (prime rib, boven-ste ronde, dikke flank)	1.5 - 2 kg	braadschaal op bakroosterBak het vlees een paar minuten in een hete pan. Vloeistof toevoegen. Plaats in het apparaat.
[WY3S]
[BHD]	Biefstuk, rauw (langzaam koken)	1 - 1.5 kg; 4 - 5 cm dikke stuk-ken	2; bakplaatGebruik je favoriete kruiden of gewoon zout en vers gemalen peper. Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
[SOC6]	Biefstuk, medi-um (langzaam ko-ken)
[CX7B]	Biefstuk, gaar (langzaam koken)
	Gerecht Gewicht Schapniveau		/accessoire
	Filet, rauw (lang-zaam koken)	0,5 - 1,5 kg; 5 - 6 cm dikke stukken	[TTXK]2; bakplaatGebruik je favoriete kruiden of gewoon zout en vers gemalen peper. Bak het vlees een paar minuten in een hete pan. Plaats in het apparaat.
[S44C]	Filet, gemiddeld (lage temperatuur garen)
	Filet, gereed (lage temperatuur ga-ren)
	Geroosterd kalfs-vlees (bijv. schou-der)	0.8 - 1.5 kg; 4 cm dikke stuk-ken	braadschaal opbakroosterGebruik je favoriete kruiden. Vloeistof toevoe-gen. Geroosterd bedekt.
	Geroosterde var-kenshals of schouder	1.5 - 2 kg	[HBAW]braadschaal opbakroosterDraai halverwege de bereidingstijd het vlees om.
	Aangetrokken varkensvlees (la-ge temperatuur garen)	1.5 - 2 kg	[SKC0]2; bakplaatGebruik je favoriete kruiden. Draai het vlees na halverwege de bereidingstijd, om een ge- lijkmatige bruining te krijgen.
[SY4K]	Lende, vers 1 - 1.5 kg; 5 - 6 cm dikke stuk-ken		2; braadschaal opbakroosterGebruik je favoriete kruiden.
[SDTX]	Spare ribs 2 - 3 kg; ge-bruik rauwe, 2 - 3 cm dunne spare ribs		3; diepe panVoeg vloeistof toe om de bodem van een schaal te bedekken. Draai halverwege de be-reidingstijd het vlees om.
[AVX2]	Lambeen met botten	1.5 - 2 kg; 7 - 9 cm dikke stuk-ken	[SDSS]2; braadschaal opbakplaatVloeistof toevoegen. Draai halverwege de be-reidingstijd het vlees om.
	Hele kip 1 - 1.5 kg; vers		[SYXK]2; 20ml; casserole dish opbak-plaatGebruik je favoriete kruiden. Draai de kip hal-verwege de bereidingstijd om voor een gelijk- itige bruining.
[28ST]	Halve kip 0.5 - 0.8 kgGerecht Gewicht Schapniveau		[—]3; bakplaatGbruik je favoriete kruiden.Vaccessoire
20	Kippenborst 180 - 200 g per stuk		stoofschotel opbakroosterGebruik je favoriete kruiden. Bak het vlees een paar minuten in een hete pan.
21	Kippenpoten, vers	-	3; bakplaatAls u eerst kippenpoten hebt gemarineerd, stel dan een lagere temperatuur in en kook ze langer.
22	Hele eend 2 - 3 kg		braadschaal opbakroosterGebruik je favoriete kruiden. Leg het vlees op de braadschaal. Draai halverwege de bereidingstijd de eend om.
23	Gans, heel 4 - 5 kg		diepe panGebruik je favoriete kruiden. Leg het vlees op een diepe bakplaat. Draai halverwege de be-reidingstijd de gans om.
24	Vleesbrood 1 kg		2; bakroosterGebruik je favoriete kruiden.
25	Hele vis, gegrild 0.5 - 1 kgper vis		2; bakplaatVul de vis met boter en gebruik je favoriete kruiden en specerijen.
26	Visfilet-		3stoofschotel opbakroosterGebruik je favoriete kruiden.
27	Cheesecake -		2; springvorm van 28 cm opbakroos-ter
28	Appelcake -		2; 150 - 150 ml; bakplaat
29	Appeltaart -		2; taartvorm opbakrooster
30	Appeltaart -		2; 150 - 150 ml; 22cm taartvorm opbakrooster
31	Brownies 2 kg van deeg		3; diepe pan
32	Chocolade muffins	-	2; 150 - 150 ml; muffinbakplaat opbak-rooster
33	Broodcake	-	2; broodvorm opbakrooster
	Gerecht Gewicht Schapniveau		/accessoire
34	Gebakken aard-appelen	1 kg	2; bakplaatLeg de gesneden aardappelen met huid op de bakplaat.
35	Aardappelpartjes	1 kg	3; bakplaat bedekt met bakpapierGebruik je favoriete kruiden. Snijd aardappe-len in stukken.
36	Gegrilde ge-mengde groen-ten	1 - 1.5 kg	3; bakplaat bedekt met bakpapierGebruik je favoriete kruiden. Snijd de groen-ten in stukken.
37	Kroketten, bevro-ren	0.5 kg	3; bakplaat
38	Patat, bevroren	0.75 kg	3; bakplaat
39	Vlees-/groentela-sagne met droge noedelplaten	1 - 1.5 kg	2 stoofschotel op bakrooster
40	Aardappelgratin(ruwe aardappe-len)	1 - 1.5 kg	1 stoofschotel op bakroosterDraai het gerecht na de helft van de berei-dingstijd.
41	Verse pizza, dun	-	2; 100 ml; bakplaat bedekt met bak-papier
42	Verse pizza, dik	-	2; bakplaat bedekt met bakpapier
43	Quiche -		2; bakblik op bakrooster
44	Stokbrood / cia-batta / witbrood	0.8 kg	2; 150 ml; bakplaat bedekt met bak-papierMeer tijd nodig voor witbrood.
45	Volledig graan /rogge / bruinbrood vollediggraan in brood-pan	1 kg	2; 150 ml; bakplaat bedekt metbakpapier / bakrooster

Klokfuncties

Klokfuncties

Klokfunctie Toepassing
[20DZ]Kookwekker	Wanneer de tijd is verstreken, klinkt er een geluidssignaal.
Kooktijd	Wanneer de timer stopt, klinkt het signaal en stopt de verwarmingsfunctie.
Uitsteltijd	Om het begin en/of het einde van het koken uit te stellen.
Uptimer	Maximum is 23 uur 59 min. Deze functie heeft geen invloed op de werking van de oven.Om de Uptimer in en uit te schakelen, selecteer: Menu, Instellingen.

Instellen: Klokfuncties

Instellen: Dagtijd
Stap 1 Stap 2 Stap 3
≡
Om de tijd van de dag te wijzigen, opent u het menu en selecteert u Instellingen, Dagtijd. Raadpleeg het hoofdstuk "Menustructuur".	Stel de klok in.	Druk op:OK

Instellen: Kookwekker
Stap 1	Op het display verschijnt:0:00	Stap 2 Stap 3
Druk op: ⏻		Stel de Kookwekker in	Druk op: OK
i De timer begint onmiddellijk af te tellen.
Instellen: Kooktijd
Stap 1 Stap 2		Op het display verschijnt:0:00STOP	Stap 3 Stap 4
Kies een verwarmingsfunctie en stel de temperatuur in.	Druk herhaalde- lijk: ⏻		Stel de berei-dingstijd in.	Druk op: OK
i De timer begint onmiddellijk af te tellen.

Instellen: Uitsteltijd
Stap 1 Stap 2		Het display toont: de dag- tijdSTAR- TEN	Stap 3 Stap 4		Op het display ver- schijnt:--- STOP	Stap 5 Stap 6
Selecteer de verwar- mings- functie.	Druk her- haaldelijk: ⏻.		Stel de starttijd in.	Druk op: OK.		Stel de eindtijd in.	Druk op: OK.
i De timer begint af te tellen op een ingestelde starttijd.

Gebruik van de accessoires

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

kantelmechanismen. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt.

Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. De inkepingen zijn ook anti-

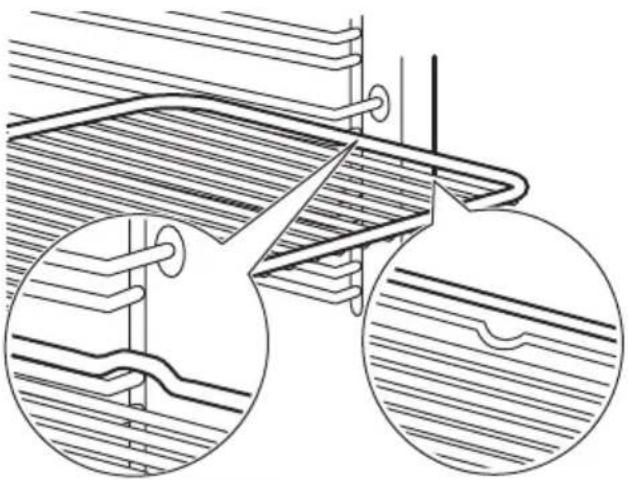

Bakrooster:Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes omlaag staan.

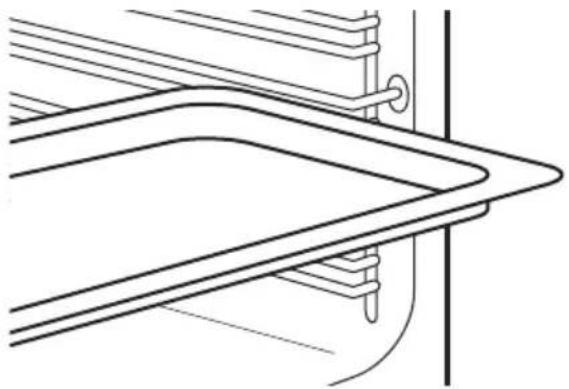

Bakplaat / Diepe schaal:Schuif de plaat tussen de geleidestangen van de inschuifrail.

Gebruiksaanwijzing: telescopische geleiders

Bewaar de installatie-instructies voor de telescopische geleiders voor toekomstig gebruik.

Met de telescopische geleiders kunt u de roosters en bakplaten eenvoudig plaatsen en verwijderen.

Let op! Reinig de telescopische geleiders niet in de vaatwasser. Smeer de telescopische geleiders niet.

Stap 1 Trek de rechter en linker telescopische geleiders naar buiten.

Stap 2 Plaats

het rooster op de telescopische geleiders en duw ze voorzichtig in de oven.Zorg dat u de telescopische geleiders helemaal in de oven schuift voordat u de ovendeur sluit.

Extra functies

Blokkering

Deze functie voorkomt dat de functie van het apparaat per ongeluk wordt gewijzigd.
Schakel het in als het apparaat werkt – de ingestelde bereiding gaat door, het bedieningspaneel wordt vergrendeld.Schakel het in als het apparaat is uitgeschakeld – het kan niet worden ingeschakeld, het bedieningspaneel is vergrendeld.
	- houd ingedrukt om de functie in te schakelen.een geluidssignaal.	- houd ingedrukt om het uit te schakelen.
3 x knippert wanneer de vergrendeling wordt ingeschakeld.

Automatische uitschakeling

Om veiligheidsredenen schakelt de oven na bepaalde tijd uit als er een ovenfunctie in werking is en u geen instellingen wijzigt.

	(°C) (u)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5

De automatische uitschakeling werkt niet met de functies: Binnenverlichting, Uitsteltijd.

Koelventilator

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Als je het apparaat uitschakelt, kan de koelventilator blijven werken totdat het apparaat is afgekoeld.

Aanwijzingen en tips

Kookadviezen

i

De temperatuur en kooktijden in de tabellen zijn slechts als richtlijn bedoeld. Ze zijn afhankelijk van het recept, de kwaliteit en de kwantiteit van de gebruikte ingrediënten.Je apparaat kan anders bakken of roosteren dan het apparaat dat je tot nu toe gebruikt hebt. De onderstaande hints tonen aanbevolen instellingen voor temperatuur, kooktijd en rekstand voor specifieke soorten voedsel.Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept.

Warmelucht (vochtig)

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan.

		(°C) (min)
Zoete broodjes, 16 stuks	bakplaat of lekschaal 180	2 20 - 30
Broodjes, 9 stuks	bakplaat of lekschaal 180 2	30 - 40
Pizza, bevoren, 0,35 kg	rooster 220 2 10 - 15
Biscuitrol bakplaat	of lekschaal 170 2 25 - 35
Brownie bakplaat	of lekschaal 175 3 25 - 30
Soufflé, 6 stuks ker	amieken vormpjes op rooster	200 3 25 - 30
Luchtige flanbo- dem	flanvorm op rooster 180 2	15 - 25
Victoriataart met jamvulling	ovenschaal op rooster 170	2 40 - 50
Gepocheerde vis, 0,3 kg	bakplaat of lekschaal 180	3 20 - 25
Hele vis, 0,2 kg	bakplaat of lekschaal 180	3 25 - 35
Visfilet, 0,3 kg	pizzavorm op rooster	180	3	25 - 30

			(°C) (min)
Gepocheerd vlees, 0,25 kg		bakplaat of lekschaal 200	3 35 - 45
Sjasliek, 0,5 kg bakplaat of lekschaal 200 3 25 - 30
Koekjes, 16 stuks bakplaat of lekschaal 180 2 20 - 30
Bitterkoekjes, 24 stuks		bakplaat of lekschaal 180	2 25 - 35
Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40
Hartig gebak, 20 stuks		bakplaat of lekschaal 180	2 25 - 30
Zandkoekjes, 20 stuks		bakplaat of lekschaal 150	2 25 - 35
Taartjes, 8 stuks bakplaat of lekschaal 170 2 20 - 30
Groenten, gepo-cheerd, 0,4 kg		bakplaat of lekschaal 180	3 35 - 45
Vegetarisch om-elet		pizzavorm op rooster 200	3 25 - 30
Mediterrane groenten, 0,7 kg		bakplaat of lekschaal 180	4 25 - 30

Warmelucht (vochtig) - aanbevolen accessoires

Gebruik de donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies.

Pizza pan	Ovenschaal	Ovenvormp-jes	Blik voor flanbodem
Donker, niet-reflecte-rendDiameter van 28 cm	Donker, niet-reflecterendDiameter van 26 cm	Keramiek8 cm diameter,5 cm hoog	Donker, niet-reflecte-rendDiameter van 28 cm

Kooktafels voor testinstituten

Informatie voor testinstituten

Testen volgens IEC 60350-1.

			-	(°C) (min)
Kleine cakes, 20 stuks per bakplaat	Boven + onderwarmte	Bakplaat 3	170 20 - 35 -
Kleine cakes, 20 stuks per bakplaat	Hetelucht Bakplaat 3 150		- 160 20 - 35 -
Kleine cakes, 20 stuks per bakplaat	Hetelucht Bakplaat 2 en 4		150 - 160 20	- 35 -
Appel-taart, 2 blikken ∅20 cm	Boven + onderwarmte	Bakroos-ter	2 180 70 - 90	-
Appel-taart, 2 blikken ∅20 cm	Hetelucht Bakroos-ter		2 160 70 - 90	-
Vetvrije sponsca-ke, cake-vorm ∅26 cm	Boven + onderwarmte	Bakroos-ter	2 170 40 - 50	Verwarm de oven		voor op 10 min
Vetvrije sponsca-ke, cake-vorm ∅26 cm	Hetelucht Bakroos-ter		2 160 40 - 50	Verwarm de oven		voor op 10 min
Vetvrije sponsca-ke, cake-vorm ∅26 cm	Hetelucht Bakroos-ter		2 en 4 160 40	- 60 Verwarm de oven		voor op 10 min
				(°C) (min)
Zand-taart-deeg	Hetelucht Bakplaat 3 140		-150 20 - 40	-
Zand-taart-deeg	Hetelucht Bakplaat 2 en 4		140 - 150 25	-45 -
Zand-taart-deeg	Boven + on-derwarmte	Bakplaat 3	40 - 150 25	-45 -
Toast, 4 -6 stuks	Grillen Bakro-ter		4 max. 1 - 5	Verwarm de oven		voor op 10 min
Runder-burger, 6 stuks, 0,6 kg	Grillen Bakro-ter, lekbak		4 max. 20 -	30 Plaats het rooster		op het vierde ni-veau en de lekbak op het derde ni-veau in de oven. Draai het voedsel halverwege de be-reidingstijd om. Verwarm de oven voor op 10 min

Onderhoud en reiniging

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Opmerkingen over de reiniging

Reinigings-middelen	Reinig de voorkant van het apparaat uitsluitend met een microvezeldoek met warm water en een mild reinigingsmiddel. Reinig en controleer de deurpakking rond het frame van de uitsparing.
	Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.
	Reinig vlekken met een mild reinigingsmiddel.
Dagelijks gebruik	Reinig de uitsparing telkens na gebruik. Vetophoping of andere resten kunnen brand veroorzaken.
	Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dien je het apparaat gedurende 10 minuten te laten werken voordat je er iets in plaatst. Bewaar het voedsel niet langer dan 20 minuten in het apparaat. Droog de ruimte na elk gebruik uitsluitend met een microvezeldoek.

Accessoires	Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik alleen een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in een afwasmachine reinigen.
	Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

Hoe schoon te maken: Uitsparing in de ovenruimte

Reinig de uitsparing van de ovenruimte om kalksteenresten te verwijderen na het koken met stoom.

Stap 1 Stap 2 Stap	3
Giet 250 ml witte azijn in de uitsparing van de ovenruim-te. Gebruik maximaal 6%azijn zonder toevoegingen.	Laat de azijn de kalksteenres-ten gedurende 30 minuten oplossen bij omgevingstem-peratuur.	Reinig de ovenruimte met warm water en een zachte doek.
Voor de functie: SteamBake reinig de oven elke 5-10 kookcycli.

Hoe te verwijderen: Inschuifrails/

Verwijder de inschuifrails om de oven te reinigen.

Stap 1 Schakel de oven uit en wacht totdat deze is afgekoeld.
Stap 2 Trek de inschuifrail bij de voor- kant uit de zijwand.
Stap 3 Trek de geleider bij de achterkant uit de zijwand en verwijder het.
Stap 4 Plaats de inschuifrails in om-gekeerde volgorde.De borgpennen op de telescopische geleiders moeten naar voren wijzen.

Verwijderen en installeren: Deur

De ovendeur beschikt over drie glasplaten. Je kunt de ovendeur en de interne glasplaat verwijderen om het schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert.

Let op! Gebruik de oven nooit zonder de glasplaten.

Stap 1 Open de deur volledig en houd beide scharnieren vast.
Stap 2 Til de vergrendelingen op en trek er-aan totdat ze klikken.
Stap 3 Sluit de ovendeur in de eerste openingsstand. Til hem daarna op entrek hem naar voren, verwijder hemdan van zijn plek.
Stap 4 Plaats de deur op een zachte doekop een stabiele ondergrond.

Stap 5 Pak	de deurafdekking (B) aan de bo-venkant van de deur aan beide kan-ten vast en druk deze naar binnen om de klemsluiting te ontgrendelen.
Stap 6 Trek	de deurlijst naar voren om hem te verwijderen.

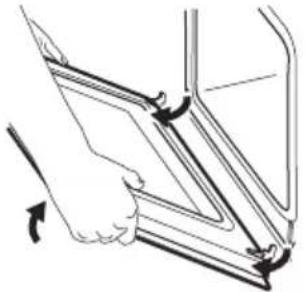

Stap 7 Houd de glasplaten van de deur bij de bovenkant vast en trek ze er voorzichtig een voor een uit. Begin bij de bovenste plaat. Zorg dat het glas volledig uit de geleiders schuift.
Stap 8 Reinig de glasplaten met een sopje. Droog de glazen panelen zorgvuldig. Reinig de glasplaten niet in de vaatwasser.

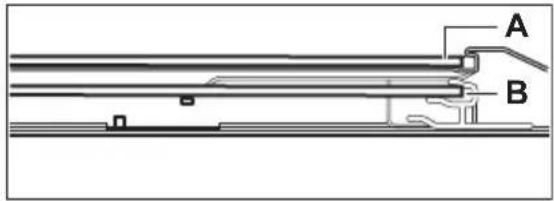

Stap 9 Installeer na het reinigen de glasplaten, het deurbeslag en de ovendeur en sluit de hendels op de beide scharnieren.
Als de deur correct is geïnstalleerd, hoor je een klik bij het sluiten van de vergrendelingen.

Zorg ervoor dat je de glasplaten (A en B) weer in de juiste volgorde terugplaatst. Controleer het symbool/de print op de zijkant van de glasplaat. ledere glasplaat is anders om het uit elkaar halen en in elkaar zetten eenvoudiger te maken. De zeefdrukzone moet naar de binnenkant van de deur gericht zijn. Zorg ervoor dat het oppervlak van de glasplaat op de bedrukte zijde na de installatie niet ruw aanvoelt. Als de deur correct wordt geïnstalleerd, klikt de rand van de deur. Zorg ervoor dat je de middelste glasplaat correct in de zittingen plaatst.

A B

A B

Hoe te vervangen: Lamp

WAARSCHUWING! Gevaar voor elektrische schokken. Het lampje kan heet zijn.

Houd de halogeenlamp altijd met een doek vast om te voorkomen dat er vetrestjes op de ovenlamp verbranden.

Voordat u de lamp vervangt:
Stap 1 Stap 2 Stap	3
Schakel de oven uit. Wacht tot de oven afgekoeld is.	Trek de oven uit het stopcontact.	Plaats een doek op de bodem van de holte.

Achterlamp

Stap 1 Draai de glazen afdekking om die te verwijderen.

Stap 2 Reinig de glasafdekking.

Stap 3 Vervang de lamp door een geschikte 300 °C hittebestendige lamp.

Stap 4 Installeer het glazen deksel.

Probleemoplossing

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Wat te doen als...

Neem in alle gevallen die niet in deze tabel zijn opgenomen contact op met een erkend servicecentrum.

Het apparaat gaat niet aan of warmt niet op
Probleem Controleer of de volgende zaken	van toe-passing zijn...
Het apparaat warmt niet op. De automatische	uitschakeling is gedeactiveerd.
Het apparaat warmt niet op. De zekering is niet doorgeslagen.
Het apparaat warmt niet op. Het slot is uitgeschakeld.

Onderdelen
Probleem Controleer of de volgende zaken	van toe-passing zijn...
De lamp is uit. Warmelucht (vochtig) - wordt ingeschakeld.
De verlichting werkt niet. De lamp is opgebrand.
De deurpakking is beschadigd. Gebruik het apparaat niet. Neem contact op met een erkend servicecentrum.

Foutcodes
Op het display verschijnt... Controleer of de	volgende zaken van toe-passing zijn...
00:00 Er was een stroomstoring. Stel het tijdstip	van de dag in.
Als het display een foutcode weergeeft die niet in deze tabel staat, schakelt u de zekering van het huis uit en weer in om de oven opnieuw te starten. Als de foutcode opnieuw op-treedt, neemt u contact op met een erkend servicecentrum.

Reinigen
Probleem Controleer of de volgende zaken van toe-passing zijn...
Het water lekt uit de uitholling in de oven-ruimte.	Er zit te veel water in de uitholling van de ovenruimte.

Service-informatie

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met een erkende serviceafdeling.

De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich op het voorframe van de apparaatruimte. Verwijder het typeplaatje niet uit de apparaatruimte.

Wij raden je aan om de gegevens hier te noteren:
Model (MOD.) ......
Productnummer (PNC) ......
Serienummer (S.N.) ......

Technische gegevens

Technische gegevens

Afmetingen (intern)	BreedteHoogteDiepte	480 mm361 mm416 mm
Gebied van de bakplaat 1438 cm2
Bovenste verwarmingselement 2300 W
Onderste verwarmingselement 1000 W
Grillen 2300 W
Ring 2400 W
Totale beoordeling 2990 W
Spanning 220 - 240 V
Frequentie 50 - 60 Hz
Aantal functies 9

Energiezuinigheid

Productinformatie en productinformatieblad

Naam leverancier IKEA
Modelnummer	FORNEBY 305.577.90 FORNEBY 605.568.88
Energie-efficiëntie-index81.2
Energie-efficiëntieklasseA+
Energieverbruik met een standaard belading, conventionele modus	0.93 kWh/cyclus
Energieverbruik met een standaard belasting, hete-luchtmodus	0.69 kWh/cyclus
Aantal holtes 1
Warmtebron Elektriciteit
Volume 72 l
Soort oven	Inbouwoven

Massa	FORNEBY305.577.90	33.0 kg
	FORNEBY605.568.88	33.0 kg
IEC/EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.

Energiebesparing

Dit apparaat heeft functies die u helpen energie te besparen tijdens het dagelijks koken.

Zorg ervoor dat de deur van het apparaat gesloten is als het apparaat in werking is. Open de deur van het apparaat niet te vaak tijdens het koken. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit.

Gebruik metalen kookgerei om meer energie te besparen.

Verwarm het apparaat niet voor alvorens te koken als dat niet hoeft.

Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt.

Koken met hete lucht

Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

Restwarmte

De ventilator en lamp blijven werken. Wanneer je de oven uitschakelt, geeft het display de restwarmte aan. U kunt die warmte gebruiken om het eten warm te houden.

Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot minimaal 3-10 minuten voor het einde van het koken. De restwarmte binnen in het apparaat zal blijven koken.

Je kunt de restwarmte gebruiken om andere maaltijden op te warmen.

Eten warm houden

Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en een maaltijd warm te houden. Het indicatielampje van de restwarmte of temperatuur verschijnt op het display.

Koken met de verlichting uitgeschakeld Schakel de verlichting tijdens het koken uit. Doe het aan als je het nodig hebt.

Warmelucht (vochtig)

Functie is ontworpen om tijdens de bereiding energie te besparen.

Als je deze functie gebruikt, gaat de verlichting na 30 sec. automatisch uit. Je kunt de verlichting weer inschakelen, maar deze handeling vermindert de verwachte energiebesparingen.

Menustructuur

Menu

Stap 1 Stap	2 Stap 3 Stap 4 Stap	5
≡ - selecteer om de Menu.	Selecteer de op-tie in de Menu structuur en druk op OK	Selecteer de in-stelling.	OK - druk op om de instelling te bevestigen.	Pas de waarde aan en druk op OK.
Draai de knop voor de verwarmingsfuncties naar de uit-stand om Menu af te sluiten.

Menu-structuur te betreden
Kook- En Bakassistent ✗	Instellingen ⚙️

Instellingen
01 Dagtijd Wijzigen 02 Helderheid display 1 - 5
03 Toetstonen 1 - Piep		2 - Klik3 - Geluid uit	04 Geluidsvolume 1 - 4
05 Uptimer Aan/uit 06 Binnenverlichting Aan/uit
07 Snel opwarmen Aan/uit 08		Demofunctie Activeringsco-			de: 2468
09 Softwareversie Controleren		10 Terug naar fabrieks-instellingen			Ja / Nee

Milieubescherming

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische

apparaten. Gooi apparaten gemarkeerd met het symbool ✉ niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

Contents

Safety information 67
