BRUKSANVISNING FORNEBY 305.577.90 IKEA

Var god se den sista sidan i denna handbok för en komplett lista över IKEA:s auktoriserade serviceleverantör och nationella telefonnummer.

DANSK 6

NEDERLANDS 36

ENGLISH 67

SUOMI 97

FRANÇAIS 127

DEUTSCH 159

ΕΛΛΗΝΙΚΑ 191

ÍSLENSKA 225

ITALIANO 255

NORSK 287

PORTUGUÊS 317

ESPAÑOL 350

SVENSKA 382

Indholdsfortegnelse

Om sikkerhed 6

ADVARSEL! Risiko for skade, brann eller skade på produktet.

Slå av lampen under matlaging. Slå den på kun när du behøver den.

Baking med fukt

Produktbeskrivning 387

Kontrollpanelen 387

Före första användning 388

Daglig användning 390

Klockfunktioner 396

Användning av tillbehör 397

Tillvalsfunktioner 399

Råd och tips 400

Skötsel och rengöring 403

Felsökning 407

Tekniska data 408

Energieffektivitet409

Menystruktur 410

Miljöskydd

411

Med reservation för ändringar.

⚠️ Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska hållas under uppsikt så att de inte leker med produkten.

• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.

• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

Allmän säkerhet

• Installation av denna produkt och byte av strömkabeln får endast utföras av behörig person.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.
• Koppla från strömtillförseln före underhåll.
• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra luckans glas för att undvika repor, vilka i sin tur kan leda till att glaset spricker.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

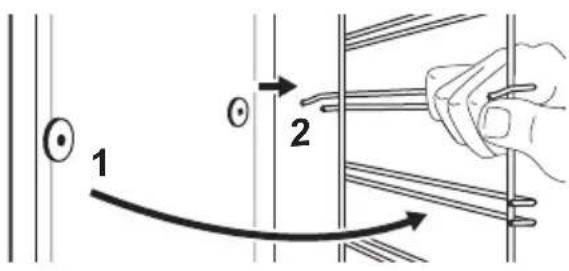

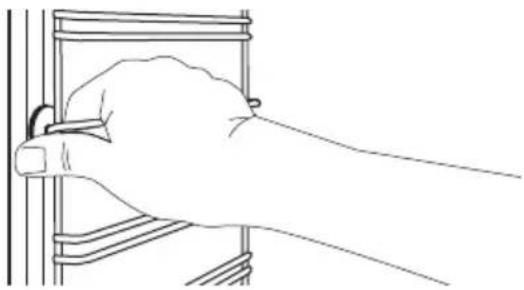

• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.

Säkerhetsinstruktioner

Installation

WARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Minsta avständ till andra produkter ska beaktas.
• Innan produkten installeras ska du kontrollera att ugnsluckan öppnas enkelt utan motständ.

Skåpets minimihöjd (minimihöjd för skåpet under köksbänken)	580 (600) mm
Skåpets bredd 560 mm
Skåpets djup 550 (550) mm
Höjd på produktens främre del	589 mm
Höjd på produktens bakre del	571 mm
Bredd på produktens främre del	595 mm
Bredd på produktens bakre del	559 mm
Produktens djup 569 mm
Djupet på den inbygg-da produkten	548 mm

Djup med öppen lucka	1022 mm
Minsta storlek på ventilationens öppning. Öppningen är place-rad på botten baksidan	560x20 mm
Nätsladdslängd. Ka-beln är placerad i det högra hörnet på bak-sidan	1500 mm
Monteringsskruvar 4x25 mm

Elanslutning

VARNING! Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet som gör att du kan koppla bort produkten från elnätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

Använd

WARNING! Risk för skador, brännskador, elstötar eller explosion föreligger.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.

- Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.

- Använd inte produkten med våta händer eller när den har kontakt med vatten.

- Tryck inte på den öppna luckan.

- Använd inte produkten som arbets- eller avlastningsyta.

- Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.

- Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.

- Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING! Risk för skador på produkten föreligger.

• För att förhindra skador eller missfärgning på emaljen:
• placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
• lägg inte aluminiumfolie direkt på ugnsbotten.
• häll inte vatten direkt i den heta produkten.
• Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
• var försiktig när du tar bort eller installerar tillbehören.

- Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.

- Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.

• Laga alltid mat med luckan stängd.

- Om produkten installeras bakom en beklädnadspanel, till exempel i ett skåp, se till att skåpsdörren eller panelen aldrig är stängd när produkten används. Värme och fukt kan byggas upp bakom en stängd lucka och orsaka skador på produkten, skåpsmöblerna eller golvet. Stäng inte luckan förrän produkten har svalnat helt efter användning.

Skötsel och rengöring

WARNING! Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns risk att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

Invändig belysning

WARNING! Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

Service

- Kontakta ett auktoriserat servicecenter för reparation av produkten.

- Använd endast originalreservdelar.

Kassering

WARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckan för att hindra att barn eller djur stängs in inuti produkten.

- Förpackningsmaterial: Förpackningsmaterialet är återvinningsbart. Plastdelar är markerade med internationella förkortningar som PE, PS, etc. Kasta förpackningsmaterialet i soptunnor avsedda för just detta material på din avfallsstation.

Installation

WARNING! Se Säkerhetsavsnitten.

Montering

Se monteringsanvisningarna för installationen.

Elektrisk installation

WARNING! Endast en kvalificerad person får utföra den elektriska installationen.

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlen om säkerheten inte följs.

Denna ugn levereras endast med en huvudkabel.

Kabel

Kabeltyper för installation eller utbyte: H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

För kabeldelen, se den totala effekten (på märkplåten) och tabellen. Se även tabellen:

Total effekt (W) Ka	beldel ( mm^2 )
max. 1380 3 x 0.75
max. 2300 3 x 1
max. 3680 3 x 1.5

Jordkabeln (grön/gul kabel) måste vara 2 cm längre än fas och neutral kabel (blå och brun kabel).

Produktbeskrivning

Allmän översikt

31 42 5 6 7 8 9 10

1 Kontrollpanel
2 Funktionsratt för tillagningsfunktioner
3 Display
4 Inställningsratt
5 Värmeelement
6 Lampa
7 Fläkt
8 Fördjupning i ugnsutrymmet
9 Ugnsstegar, borttagbara
10 Hyllplaceringar

Tillbehör

• Ugnsgaller x 1
För kokkärl, kakformar, stekar.
- Bakplåt x 1
För kakor och småkakor.
- Grill-/långpanna x 1

För bakning, stekning eller som uppsamlingsfat.

• Teleskopskenor x 1 sats

För galler och plåtar.

Kontrollpanelen

Översikt av kontrollpanelen

				OK
Timer	Snab-bupp-värmning	Belys-ning	Lås	Bekräfta in-ställning.	Tryck på Vrid ratten
Välj en tillagningsfunktion för att slå på produkten.
Ugnen stängs av genom att vredet ställs i avstängt läge.

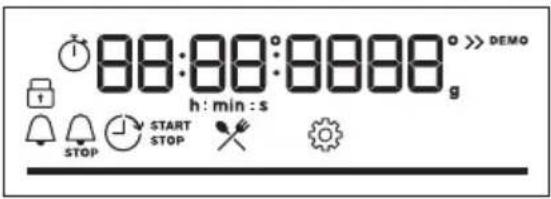

Display

Display med inställda knappfunktioner.

Grundläggande indikatorer
Knapplås Assisterad matlagning	Inställningar		Snabbuppvärmning
Timer-indikatorer
Signalur	Sluttid	Tidsfördröjning		Upptimer
Förloppsindikator - visar uppnådd temperatur eller tid. Stapeln är helt röd när ugnen när den inställda temperaturen.		—

Indikator för ångtillagning

Före första användning

WARNING! Se Säkerhetsavsnitten.

Första rengöring

Före den första användningen ska den tomma ugnen rengöras och tiden ställas in:
			00:00Ställ in tidtagningen. Tryck på OK

Initial föruppvärmning

Värm upp den tomma ugnen före första användning.
Steg 1 Ta ut alla tillbehör och flyttbara ugnsstegar ur ugnen.
Steg 2	Ställ in maxtemperatur för funktionen: [IMAGE]Låt ugnen stå på i en timme.
Steg 3	Ställ in maxtemperatur för funktionen: [IMAGE]Låt ugnen stå på i 15 minuter.
i Ugnen kan avge lukt och rök under föruppvärmning. Se till att rummet är ventilerat.

Så här använder du: Mekaniskt barnlås

Ugnen har ett barnlås monterat. Luckan sitter precis under kontrollpanelen på höger sida.

Öppna ugnsluckan med barnlåset aktiverat:
Steg 1 Tryck och håll upp barnlåset.
Steg 2 Dra i dörrhandtaget för att öppna luckan.Stäng ugnsluckan utan att trycka på barnlåset.

Så här tar du bort barnlåset:
Steg 1 Öppna luckan och ta bort barnlåset med torxnyckeln som medföljer ugnen.
Steg 2 Skruva tillbaka skruven när du har tagit bort barnlåset.

Daglig användning

WARNING! Se Säkerhetsavsnitten.

Så här ställer du in: Tillagningsfunktioner

Steg 1 Vrid på vredet för tillagningsfunktioner för att välja funktion:

Steg 2 Vrid på kontrollvredet för att justera temperaturen.

» - tryck och håll inne för att aktivera funktionen: Snabbuppvärmning. Tillgänglig för vissa ugnsfunktioner.

Ångtillagning
Se till att ugnen är kall.
Steg 1 Steg 2 Steg 3 Steg 4
			Förvärm den tomma ugnen i 10 minuter för att skapa fuktighet.Sätt in maten i ugnen.
Fyll ugnens bottenfördjupning med kranvatten.	Välj ångtillagningsfunktionen.	Ställ in temperaturen.
i Ugnsutrymmets fördjupning rymmer 250 ml. Fyll inte på ugnens botten när ugnen är påslagen eller medan den fortfarande är varm.

När ångtillagningen är klar:
Steg 1 Steg 2 Steg	3
Stäng av ugnen genom att ställa vredet i avstängt läge.	Öppna luckan försiktigt. Ånga som släpps ut kan orsaka brännskador.	Se till att ugnen är kall. Ta bort kvarvarande vatten från ugnsutrymmets för-djupning.

Tillagningsfunktioner

Tillagningsfunktion	Användning
	För bakning eller torkning på upp till tre ugnsnivåer samtidigt. Välj en temperatur 20 till 40 °C lägre än för Över-/undervärme.
Över-/undervärme	Bakning och stekning på en ugnsnivå.
SteamBake	För att tillsätta fukt under tillagningen. För att få den rätta färgen och krispigheten under gräddning. För att få rätten saftigare under uppvärmning. Konservering av frukt eller grönsaker.
Pizza/Paj	För att tillaga pizza. För att bryna ordentligt och få en knaprig botten.
Undervärme	För bakning av kakor med knaprig botten och för konservering av livsmedel.
Fryst mat	För tillagning av snabbmat (som pommes frites, klyftpotatis och vär-rullar) med en krispig effekt.
Bakning med fukt	Denna funktion är för att spara energi under tillagningen. När du an-vänder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Restvärmen används. Värmeeffekten kan mins-kas. Mer information finns i kapitlet "Daglig användning" och anvis-ningar om: Bakning med fukt.
Grill	För grillning av tunnskurna stycken och brödrostning.
Varmluftsgrillning	Varmluftsstekning på första ugnsnivån av större köttstycken eller få-gelkött med ben. För att bryna och göra gratänger.
≡Meny	Så här öppnar du menyn: Assisterad matlagning, Inställningar.

Varmluft, Över-/undervärme: När du ställer in temperaturen under 80 °C släcks lampan automatiskt efter 30 sekunder.

Anvisningar om: Bakning med fukt

Denna funktion användes för att uppfylla kraven för energieffektivitet och ekodesigns /enligt EU 65/2014 och EU 66/2014). Tester enligt:

IEC/EN 60350-1

Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet.

Om du använder den här funktionen släcks lampan automatiskt efter 30 sekunder.

För tillagningsinstruktioner, se kapitlet "Råd och tips" Bakning med fukt.

Så här ställer du in: Assisterad matlagning

Varje maträtt i denna undermeny har en föreslagen tillagningsfunktion och temperatur. Använd funktionen för att tillaga en maträtt snabbt med standardinställningar. Tiden och temperaturen kan justeras under tillagningen.

För vissa maträtter kan tillagningen också styras med:

• Automatisk vikt

Steg 1 Steg 2 Steg 3 Steg 4
		5
Öppna menyn. Välj	Assisterad mat-lagning. Tryck på OK	Välj maträtt. Tryck påOK.	Sätt in maträtten i ugnen. Bekräfta in-ställning.

Assisterad matlagning

Teckenförklaring
	Automatisk vikt tillgängligt.
	Mängden vatten för ångfunktionen.
	Förvärm ugnen innan du börjar laga mat.
	Ugnsnivå.

Displayen visar P och ett antal maträtert som du kan kontrollera i tabellen.

När funktionen har avslutats, kontrollera om maten är klar.

	Maträtt Vikt Ugnsnivå / tillbehör
1	Rostbiff, röd	1 - 1.5 kg; 4-5 cm tjocka bitar	2; bakplåtStek köttet i några minuter i en het stekpanna.Sätt in i ugnen.
2	Rostbiff, medium
3	Rostbiff, välstekt
4	Stek, medium 180	220 g per bit; 3 cm tjocka skivor	3; stekfat på gallerStek köttet i några minuter i en het stekpanna.Sätt in i ugnen.
5	Rostbiff/bräserad (revbensspjäll, rund, tjock flé)	1.5 - 2 kg	☐2 stekfat på gallerStek köttet i några minuter i en het stekpanna.Tillsätt vätska. Sätt in i ugnen.
6	Rostbiff, röd (långsam tillagning)	1 - 1.5 kg; 4-5 cm tjocka bitar	☐2; bakplåtAnvänd dina favoritkryddor eller bara salt och färsk malen peppar. Stek köttet i några minuter i en het stekpanna. Sätt in i ugnen.
7	Rostbiff, medium (långsam tillagning)
8	Rostbiff, välstekt (långsam tillagning)
9	Filé, röd (långsam tillagning)	0,5-1,5kg; 5-6 cm tjocka bitar	☐2; bakplåtAnvänd dina favoritkryddor eller bara salt och färsk malen peppar. Stek köttet i några minuter i en het stekpanna. Sätt in i ugnen.
10	Filé, medium (långsam tillagning)
11	Filé, klar (långsam tillagning)
12	Kalvstek (t.ex. bog)	0.8 - 1.5 kg; 4 cm tjocka bitar	☐2 stekfat på gallerAnvänd dina favoritkryddor. Tillsätt vätska.Täckt stek.
13	Fläskstek, hals eller bog	1.5 - 2 kg	☐2 stekfat på gallerVänd köttet efter halva tillagningstiden.
14	Pulled pork (långsam tillagning)	1.5 - 2 kg	☐2; bakplåtAnvänd dina favoritkryddor. Vänd köttet efter halva tillagningstiden för att få en jämn bryning.
15	Karré, färsk 1 - 1.5 kg; 5-6 cm tjocka bitar		☐2; stekfat på gallerAnvänd dina favoritkryddor.
16	Revbensspjäll 2 - 3 kg; använd råa, 2-3 cm tunna revben-sspjäll		☐3 långpannaTillsätt vätska så att botten täcks i stekfatet.Vänd köttet efter halva tillagningstiden.
17	Lammfiol med ben	1.5 - 2 kg; 7-9 cm tjocka bitar	☐2; stekfat på gallerTillsätt vätska. Vänd köttet efter halva tillagningstiden.
18	Hel kyckling 1 - 1.5	kg; färska	200 ml; stekgryta på plåtAnvänd dina favoritkryddor. Vänd köttet efter halva tillagningstiden för att få en jämn bry-ning.
19	Halv kyckling 0.5 -	0.8 kg	3; bakplåtAnvänd dina favoritkryddor.
20	Kycklingbröst 180	- 200 g per styck	11; stekgryta på gallerAnvänd dina favoritkryddor. Stek köttet i några minuter i en het stekpanna.
21	Kycklinglår, färs-ka	-	3; bakplåtOm du har marinerat kycklingbenen, välj en lägre temperatur och längre tillagningstid.
22	Hel anka 2 - 3 kg		12; stekfat på gallerAnvänd dina favoritkryddor. Lägg köttet på stekfatet. Vänd köttet efter halva tillagningsti-den.
23	Hel gås 4 - 5 kg		12; långpannaAnvänd dina favoritkryddor. Lägg köttet på en djup bakplåt. Vänd gåsen efter halva tillag-ningstiden.
24	Köttfärslimpa 1 kg		12; gallerAnvänd dina favoritkryddor.
25	Hel fisk grillad 0.5	- 1 kgper fisk	12; bakplåtFyll fisken med smör och använd dina favoritk-ryddor och örter.
26	Fiskfilé-		11; stekgryta på gallerAnvänd dina favoritkryddor.
27	Cheesecake -		12; 28 cm springform på galler
28	Äppelkaka -		12; 140-150 ml bakplåt
29	Äppelpaj	-	12; pajform på galler
30	Äppelpaj	-	12; 140-150 ml; 22 cm pajform på galler
31	Brownies	2 kg av deg	13; långpanna
[6XV2]	Chokladmuffins-		[SK3D] 2; L400-150 ml; muffinsbricka på galler
	Limpkaka -		2; brödform på galler
	Bakad potatis 1 kg		[642H] 2; bakplåtLägg hela potatisar med skal på bakplåten.
[CB36]	Klyftor 1 kg		3 bakplåt täckt med bakplåtspapperAnvänd dina favoritkryddor. Skär potatisen i bitar.
[207A]	Grillade grönsaker	1 - 1.5 kg	[SC7K] 3 bakplåt täckt med bakplåtspapperAnvänd dina favoritkryddor. Skär grönsakerna i bitar.
[204S]	Croquetter, frysta	0.5 kg	[KSDB] 3; bakplåt
	Pommes frites, frysta	0.75 kg	3; bakplåt
[XADW]	Kött / grönsakslasagne med torra plattor	1 - 1.5 kg	[SKCD] 2; stekgryta på galler
[DY00]	Potatisgratäng (rå potatis)	1 - 1.5 kg	1; stekgryta på gallerVänd rätten efter halva tillagningstiden.
[X42S]	Färsk pizza, tunn	-	[BOZT] 1bo2ml; bakplåt täckt med bakplåtspapper
[4Y40]	Färsk pizza, tunn	-	[IO3T] 2; bakplåt täckt med bakplåtspapper
[CSXC]	Quiche -		2; bakform på galler
[=NO]	Baguette/ciabatta/ljust bröd	0.8 kg	[AZZW] 10ml; bakplåt täckt med bakplåtspapperMer tid behövs för ljust bröd.
[HDQ]	Blandkorn/rågbröd/mörkt blandkornsbröd i form	1 kg	[=NO] 10ml; bakplåt täckt med bakplåtspapper / galler

Klockfunktioner

Klockfunktioner

Klockfunktion Program
Signalur	När den inställda tiden har gått ges en ljudsignal.
[02W8]Tillagningstid	När den inställda tiden har gått ges en ljudsignal och tillagnings-funktionen stoppas.
Tidsfördröjning	För att fördröja tillagningens start- och/eller sluttid.
Upptimer	Maximalt är 23 tim 59 min. Denna funktion påverkar inte ugnens funktioner i övrigt.Slå på och stäng av Upptimer genom att välja: Meny, Inställningar.

Så här ställer du in: Klockfunktioner

Så här ställer du in: Klockslag
Steg 1 Steg 2 Steg 3
≡
Ändra tidpunkt genom att öppna menyn och välja Inställningar och Tid. Se kapitlet "Menystruktur".	Ställ tiden	Tryck på:OK

Så här ställer du in: Signalur
Steg 1	Displayen visar:0:00	Steg 2 Steg 3
Tryck på:		Ställ in Signalur	Tryck på:OK
i Timern startar nedräkningen omedelbart.
Så här ställer du in: Tillagningstid
Steg 1 Steg 2		Displayen visar:0:00STOP	Steg 3 Steg 4
Välj en tillagnings-funktion och ställin temperaturen.	Tryck upprepadegånger på: [IMAGE]		Ställ in tillag-ningstiden.	Tryck på: OK
i Timern startar nedräkningen omedelbart.

Så här ställer du in: Tidsfördröjning
Steg 1 Steg 2		Dis-playenvisar:tidpunktSTART	Steg 3 Steg 4		Displayenvisar:--:--STOPP	Steg 5 Steg 6
Välj till-agnings-funk-tion.	Tryck upp-repadegänger på:♪.		Ställ instarttiden.	Tryck på:OK.		Ställ insluttden.	Tryck på:OK.
i Timern börjar nedräkningen vid inställd starttid.

Användning av tillbehör

WARNING! Se Säkerhetsavsnitten.

tippsäkra. Den höga kanten runt hyllan hindrar att kokkärl glider av.

Sätta in tillbehör

Liten inbuktning upptill ökar säkerheten. Fördjupningarna är gör också enheterna

Galler:Skjut in gallret mellan ugnsstegens led-skenor och kontrollera att fötterna är vända nedåt.
Bakplåt / Djup form:Skjut in långpannan mellan ungsstegar-nas ledskenor.

Hur man använder: teleskopskenor

Spara installationsanvisningarna för teleskopskenorna för framtida bruk.

FÖRSIKTIGHET! Rengör inte teleskopskenorna i diskmaskinen. Smörj inte teleskopskenorna.

Med teleskopskenor kan du lättare sätta in och ta ut ugnsgallren och plåtarna.

Steg 1 Dra ut höger och vänster teleskopskenor.
Steg 2 Placera falsen på de utdragbara bakplåtsske-norna och tryck försiktigt in dem i ugnen. Du måste skjuta tillbaka teleskopskenorna helt i ugnen innan du stänger ugnsluckan.

Tillvalsfunktioner

Knapplås

Funktionen förhindrar att ugnsfunktionen ändras oavsiktligt.
Sätt på den när ugnen är igång – den angivna matlagningen fortsätter, kontrollpanelen är låst.Slä på den när ugnen är avstängd – den kan inte slås på, kontrollpanelen är låst.
	☐ – tryck och håll inne för att slå på funktionen.En ljudsignal hörs.	☐ – tryck och håll inne för att stänga av den.
i 3 x ☑ blinkar när låset slås på.

Automatisk avstängning

Av säkerhetsskäl stängs ugnen av efter en tid om en uppvärmningsfunktion är aktiv och inga inställningar ändras.

(°C) (tim)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5

Automatisk avstängning fungerar inte med funktionerna: Belysning, Tidsfördröjning.

Kylfläkt

När ugnen är på, slås fläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen fortsätter fläkten att gå tills ugnen svalnat.

Råd och tips

Tillagningsrekommendationer

i

Temperatur och tillagningstid i tabellerna är endast riktvärden. Hur de ska väljas beror på recept och ingrediensernas kvalitet och mängd.Ugnen kan baka eller steka annorlunda än din gamla ugn. Tabellerna nedan visar rekommenderade inställningar för temperatur, tillagningstid och hyllposition för specifika typer av mat.Om du inte kan hitta inställningarna för ett visst recept kanske du kan använda inställningarna för ett liknande recept.

Bakning med fukt

För bästa resultat ska du följa förslagen som listas i tabellen nedan.

		(°C) (min.)
Vetebullar, 16 st långpanna eller djup form		180 2 20 - 30
Frallor, 9 st långpanna eller djup form		180 2 30 - 40
Fryst pizza, 0,35 kg	galler 220 2 10 - 15
Rulltårta långpanna eller djup form		170 2 25 - 35
Brownie långpanna eller djup form		175 3 25 - 30
Sufflé, 6 st keramiska ramekiner på galler		200 3 25 - 30
Sockerkaksbotten flan-form på galler 180 2 15		- 25
Viktoriakaka gratängform på galler 170 2 40 - 50
Pocherad fisk, 0,3 kg	långpanna eller djup form	180 3 20 - 25
Hel fisk, 0,2 kg	långpanna eller djup form	180 3 25 - 35
Fiskfilé, 0,3 kg pizzaform på galler 180 3 25 - 30
Pocherat kött,0,25 kg	långpanna eller djup form	200 3 35 - 45
Shashlik, 0,5 kg långpanna eller djup form		200 3 25 - 30
Småkakor, 16 st långpanna eller djup form		180 2 20 - 30
Macaroons, 24 st långpanna eller djup form		180 2 25 - 35
Muffins, 12 st långpanna eller djup form		170 2 30 - 40
Matpaj, 20 st långpanna eller djup form		180 2 25 - 30
Mördegskakor, 20 st	långpanna eller djup form	150 2 25 - 35
Tarteletter, 8 st långpanna eller djup form		170 2 20 - 30
Pocherade grönsaker, 0,4 kg	långpanna eller djup form	180 3 35 - 45
Vegetarisk omelett	pizzaform på galler 200 3	25 - 30
Medelhavsgrön-saker, 0,7 kg	långpanna eller djup form	180 4 25 - 30

Bakning med fukt - rekommenderade tillbehör

Använd mörka och icke reflekterande burkar och formar. De absorberar värme bättre än ljusa färger och reflektiva formar.

Pizzaform	Ugnsform	Portionsfor-mar	Tårtbottenform
Mörk, icke reflekterande28 cm diameter	Mörk, icke reflekterande26 cm diameter	Keramik8 cm diameter,5 cm hög	Mörk, icke reflekterande28 cm diameter

Tillagningstabeller för testinstitut

Information för testinstitut

Tester enligt IEC 60350-1.

				(°C) (min)
Småka-kor, 20 st/plåt	Över-/undervär-me	Bakplåt 3 17	0 20 - 35 -
Småka-kor, 20 st/plåt	Varmluft Bak	plåt 3 150 - 1	60 20 - 35 -
Småka-kor, 20 st/plåt	Varmluft Bak	plåt 2 och 4	150 - 160 20 -	35 -
Äppelpaj, 2 st 20 cm formar	Över-/undervär-me	Galler 2 180	70 - 90 -
Äppelpaj, 2 st 20 cm formar	Varmluft Gal	er 2 160 70 -	90 -
Fettfri sockerka-ka, kak-form ∅26 cm	Över-/undervär-me	Galler 2 170	40 - 50 Förvärm ugnen till			10 min
Fettfri sockerka-ka, kak-form ∅26 cm	Varmluft Gal	er 2 160 40 -	50 Förvärm ugnen till			10 min
				(°C) (min)
Fettfri sockerka-ka, kak-form ∅26 cm	Varmluft Gal	er 2 och 4 16	0 40 - 60 Förvärm ugnen till			10 min
Mördeg-skakor	Varmluft Bak	plåt 3 140 - 1	50 20 - 40 -
Mördeg-skakor	Varmluft Bak	plåt 2 och 4	140 - 150 25 - 45 -
Mördeg-skakor	Över-/undervär-me	Bakplåt 3 140 - 150 25 - 45 -
Rostat bröd, 4–6 bitar	Grill Galler 4	max. 1 - 5 Förvärm ugnen till				10 min
Hamburgare, 6 stycken, 0,6 kg	Grill Galler,	långpanna	4 max. 20 - 30 Placera gallret på			den fjärde nivån och långpannan på den tredje ugnsnivån. Vänd maten efter halva tillagningstiden. Förvärm ugnen till 10 min

Skötsel och rengöring

WARNING! Se Säkerhetsavsnitten.

Rengöring

	Rengör ugnens framsida med en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Rengör och kontrollera ugnsutrymmets lucktätning.
	Använd en rengöringslösning för att rengöra metalldelar.
Rengörings-medel	Rengör fläckar med ett milt diskmedel.
För användning varje dag	Rengör ugnsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till brand.
	Fukt kan kondensera i ugnen eller på ugnsluckans glas. För att minska kondensen kan man låta ugnen vara igång i 10 minuter före användning. Låt inte maten stå i ugnen längre än 20 minuter. Torka ugnsutrymmet med enbart en mikrofiberduk efter varje användning.

Tillbehör	Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd enbart en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Diska inte tillbehören i diskmaskin.
	Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör SuperClean-tillbehören.

Hur man rengör: Fördjupning i ugnsutrymmet

Rengör nedsänkningen i ugnsutrymmet från kalkavlagringar efter tillagning med ånga.

Steg 1 Steg 2 Steg	3
Häll 250 ml vitvinsvinäger i ugnsutrymmets nedsänkning. Använd högst 6 % vinäger utan tillsatser.	Låt vinägern lösa upp kalkavlagringarna i omgivningstemperatur under 30 minuter.	Rengör nedsänkningen med varmt vatten och en mjuk trasa.
För funktionen: SteamBake rengör ugnen efter 5–10 användningar.

Hur man tar bort: Ugnsstegar

Ta bort ugnsstegarna vid rengöring av ugnen.

Steg 1 Stäng av ugnen och vänta tills den har svalnat.
Steg 2 Dra först ut stegarnas främre del från sidoväggen.
Steg 3 Dra	den bakre änden av ugnsstegen bort från sidoväggen och ta bort den.
Steg 4 Sätt	tillbaka ugnsstegar i omvänd ordning.Låsstiften på teleskopskenor-na måste peka framåt.

Hur man tar bort och installerar: Luckan

Ugnsluckan har tre glaspaneler. Du kan avlägsna ugnsluckan och de inre glaspanelerna för att rengöra dem. Läs hela instruktionerna "Ta bort och installera luckan" innan du tar bort glaspanelerna.

FÖRSIKTIGHET! Använd inte ugnen utan glaspanelerna.

Steg 1 Öppna luckan helt och håll i båda gångjärnen.

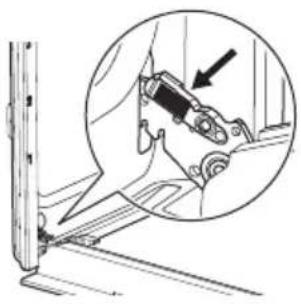

Steg 2 Lyft och dra i spärrarna tills de klick-ar.
Steg 3 Stäng ugnsluckan till den första öppna positionen (halvvägs). Lyft och dra därefter för att ta bort luck-an från sin plats.
Steg 4 Lägg luckan på en mjuk duk på en stabil yta.
Steg 5 Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.
Steg 6 Dra	lucklisten framåt för att ta bort den.

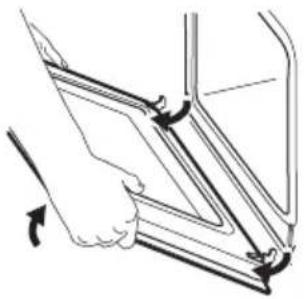

Steg 7 Hål	i luckglaspanelerna i den övre kanten och dra försiktigt ut dem en i taget. Börja från den övre panelen. Se till att glasrutorna glider i skårorna hela vägen ut.
Steg 8 Rengör glaspanelerna med vatten och tvål. Torka glaspanelerna noga. Diska inte glaspanelerna i diskmaskin.
Steg 9 När	rengöringen är klar, sätt tillbaka glaspanelerna, lucklisten och ugnsluckan, stäng spakarna på båda gångjärnen.
Om luckan är korrekt installerad kommer du att höra ett klick när du stänger spärrarna.

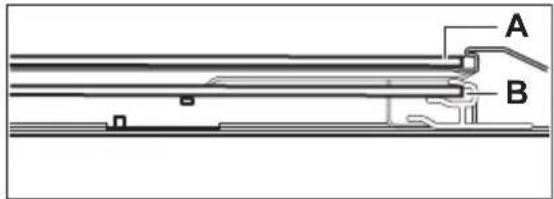

Var noga med att sätta tillbaka glaspanelerna (A och B) i rätt ordning. Kontrollera symbolen/skriften på sidan av glaspanelen, varje glaspanel ser olika ut för att förenkla demontering och montering. Skärmtryckszonen måste vara vänd mot luckans insida. Efter installationen måste du se till att ytan på glaspanelen med zonerna med screenprinting inte är knottrig när du vidrör den. När det har installerats korrekt hörs ett klick i lucklisten. Se till att du monterar mittpanelen av glas korrekt på sin plats.

A B

A B

Byte av: Lampa

WARNING! Risk för elektrisk stöt! Lampan kan vara het.

Håll i halogenlampan med en trasa för att förhindra att fett ska komma på lampan.

Innan du byter lampan:
Steg 1 Steg 2 Steg	3
Stäng av ugnen. Vänta tills ugnen är kall.	Koppla bort ugnen från eluttaget.	Lägg en trasa i botten av ugnsutrymmet.

Bakre lampa

Steg 1 Ta bort glasskyddet genom att vrida på det.

Steg 2 Rengör glasskyddet.

Steg 3 Byt ut lampan mot en passande som är värmetålig upp till 300 °C.

Steg 4 Sätt tillbaka glasskyddet.

Felsökning

WARNING! Se Säkerhetsavsnitten.

Vad gör jag om ...

Om något saknas i denna tabell, kontakta ett auktoriserat servicecenter.

Ugnen slås inte på eller värms inte upp
Problem Kontrollera att...
Produkten värms inte upp. Den automatiska avstängningen är avaktive-rad.
Produkten värms inte upp. Säkringen har inte löst ut.
Produkten värms inte upp. Låset är avstängt.

Komponenter
Problem Kontrollera att...
Belysningen är släckt. Bakning med fukt - är påslagen.
Belysningen fungerar inte. Glödlampan är trasig.
Luckans tätning är skadad. och använd inte produkten. Kontakta ett auktoriserat servicecenter.
Felkoder
Displayen visar ... Kontrollera att...
00:00 Ett strömavbrott har inträffat. Ställ in klock-an.
Om displayen visar en felkod som inte finns i den här tabellen, slå av säkringen och slå på den igen för att starta om ugnen. Om felkoden återkommer, kontakta en auktoriserad serviceverkstad.

Rengöring
Problem Kontrollera att...
Vattnet rinner ut ur bottenfördjupningen. Det	är för mycket vatten i bottenfördjupning- en.

Servicedata

Kontakta en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:
Modell (MOD.) ......
Produktnummer (PNC) ......
Serienummer (S.N.) ......

Tekniska data

Tekniska data

Mått (invändigt)	BreddHöjdDjup	480 mm361 mm416 mm
Område på bakplåten 1438 cm2
Värmeelement för övervärme 2300 W
Värmeelement för undervärme 1000 W
GRILL 2300 W
Ring 2400 W
Totalmärkning 2990 W
Märkspänning 220 - 240 V
Frekvens 50 - 60 Hz
Antal funktioner 9

Energieffektivitet

Produktinformation och produktinformationsblad

Leverantörens namn IKEA
Modellidentifiering	FORNEBY 305.577.90 FORNEBY 605.568.88
Energieffektivitetsindex81.2
EnergieffektivitetsklassA+
Energiförbrukning med en standardlast, konventionellt läge	0.93 kWh/cykel
Energiförbrukning med en standardbelastning, varm-luftsläge	0.69 kWh/cykel
Antal kaviteter 1
Värmekälla Elektricitet
Volym 72 l
Typ av ugn Inbyggd ugn
Massa	FORNEBY 305.577.90	33.0 kg
	FORNEBY 605.568.88	33.0 kg
IEC/EN 60350-1- Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ång-ugnar och grillar - metoder för att mäta prestanda.

Energibesparing

Denna produkt har funktioner som låter dig spara energi under vanlig matlagning.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte ugnsluckan för ofta under tillagningen. Håll

luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Fläkten och belysningen fortsätter att vara påslagna. När du stänger av ugnen visas restvärme på displayen. Du kan använda den värmen för varmhållning.

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten

varm. Restvärmeindikatorn eller temperaturen visas på displayen.

Laga mat med släckt belysning

Släck belysningen under tillagning. Tänd den endast när du behöver den.

Bakning med fukt

Denna funktion används för att spara energi under tillagningen.

Med denna funktion släcks belysningen automatiskt efter 30 sekunder. Du kan tända belysningen igen, men det innebär att förväntad energibesparing minskar.

Menystruktur

Meny

Steg 1 Steg	2 Steg 3 Steg 4 Steg 5
≡ - välj för att öppna Meny.	Välj alternativet i Meny strukturen och tryck på OK	Välj inställningen.	OK – tryck för att bekräfta inställningen.	Justera värdet och tryck på OK
Vrid på vredet för tillagningsfunktioner till Meny.

Meny-struktur
Assisterad matlagning ✗	Inställningar ⚙️

Inställningar

01 Klockslag Ändra 02 Ljusstyrka i display 1 - 5
03 Knappljud 1 - Pip	2 - Klick3 - Ljud av	04 Ljudvolym knappar 1 - 4

Inställningar
05 Upptimer På/Av 06 Belysning På/Av
07 Snabbuppvärmning På/Av		08 Demoläge Aktiverings-			kod: 2468
09 Programversion Kontrollera 10 Återställ a la inställningar					Ja/Nej

Miljöskydd

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska

produkter. Släng inte produkter märkta med symbolen med hushållsavfallet . Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Country Phone number Call Fee Opening time
België	070 246016Tarif des appels nationaux 8 à 20.	Binnenlandse gesprekskosten	8 tot 20 Weekdagen
Belgique Tarif des appels nationaux 8 à 20.		En semaine
България [phone]		Според тарифата на оператора за обаждания към стационарен номер	От 8:30 до 17:30 ч в работни дни
Česká Republika	246 019721 Cena za místní hovor 8 až 20 v pracovních dnech
Danmark	7015 09 09	Landstakst	man. - fre. 09.00 - 20.00lør. - søn. 09.00 - 18.00
Deutschland	[phone]*	* 0,20 €/Verbindung aus dem Festnetz max. 0,60 €/Verbindung aus dem Mobilfunknetz	Werktags von 8.00 bis 20.00
Еллáδα	211 176 8276	Упераστική κλήση	8 éws 20 катá тис ерγάσιμες ημέρες
España	91 1875537	Tarifa de llamadas nacionales	De 8 a 20 en días laborables
France	0170 36 02 05	Tarif des appels nationaux	9 à 21. En semaine
Hrvatska	00385 1 6323 339	Cijena ovisi o pružatelju telefonske usluge korisnika	radnim danom od ponedjeljka do petka od 08:00 do 16:00
Ireland	0 14845915	National call rate	8 till 20 Weekdays
Ísland	[phone]	Innanlandsgjald fyrir síma	9 til 18. Virka daga
Italia	02 00620818	Tariffa applicata alle chiamate nazionali	dalle 8 alle 20 nei giorni feriali
Купроç	22 030 529	Упераστική κλήση	8.30 éws 16.30 катá тис ерγάσιμες ημέρες
Lietuva	5 230 06 99	Nacionalinių pokalbių tarifai	Pr. - Ketv.: 8:00 - 12:00, 12:45 - 17:00 Pn 8:00 - 12:00, 12:45 - 15:45
Magyarország	06-1-252-1773	Belföldi dijszabás	Hétköznap 8.00 és 17.00 óra között
Nederland Luxembourg	050-7111267(0900-BEL IKEA)[phone](internationaal)	Geen extra kosten.Alleen lokaal tarief.	ma-vr: 8.00 - 21.00zat: 9.00 - 21.00zon / pub. vakantie: 10.00 - 18.00
Norge	2272 35 00	Takst innland	8 til 18 ukedager
Österreich	[phone]	max. 10 Cent/min.	Mo - Fr 8.00 - 20.00 Uhr
Polska	801 400 711 and+48 22 749 60 99	Koszt zgodny z taryfą operatora	Od 8 do 20 w dni robocze
Portugal	211557985	Chamada Nacional	9 às 21. Dias de Semana *excepto feriados
România	021 211 08 88	Tarif apel național	8 - 20 în zilele lucrătoare
Россия	8 495 6662929	Действующие телефонные тарифы	с 8 до 20 по рабочим дням Время московское
Schweiz	031 5500 324	Tarif für Anrufe im Bundesgebiet	8 bis 20 Werktage
Suisse		Tarif des appels nationaux 8 à 20. En semaine
Svizzera		Tariffa applicata alle chiamate nazionali	dalle 8 alle 20 nei giorni feriali
Slovenija	[phone]	lokalni strošek je običajna tržna vrednost, odvisna od ponudnika telefonije	8.00 - 16.00 ob delavnikih
Slovensko	[phone]	Cenavnútroštátneho hovoru	8 až 20 v pracovných dňoch
Suomi	030 6005203	pvm/mpm	Ma - To 8:00 -18:00Pe 9:00 -16:00
Sverige	0775 700 500	lokalsamtal (lokal taxa)	mân-fre 8.30 - 20.00lör-sön 9.30 - 18.00
United Kingdom	020 3347 0044	National call rate	9 till 21. Weekdays
Србија	[phone](ако позивате изван Србије)011 7 555 444(ако позивате из Србије)	Цена позива у националном саобраћају	Понедельак - субота: 09 - 20Недельа: 09 - 18
Eesti, Latvija, Україна		www.ikea.com
