GEBRUIKSAANWIJZING EZR 23 R R/L Eibenstock

D Originalbetriebsanleitung......2 - 9
GB Original Instructions....10 - 17
F Notice originale....18 - 25
NL Oorspronkelijke gebruiksaanwijzing....26 - 34

Belangrijke richtlijnen

Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine.

Gebruiksaanwijzing lezen

Werk voorzichtig en geconcentreerd. Houc uw werkplek schoon en vermijd gevaarlijke situaties.

Neem voorzorgsmaatregelen om de gebruiker te beschermen.

Voor uw eigen veiligheid dient u de volgende veiligheidsvoorschriften te volgen:

Draag een geluidwerende helm

Draag een veiligheidsbril

Draag werkhandschoenen

Draag altijd een stofmasker

Technische gegevens

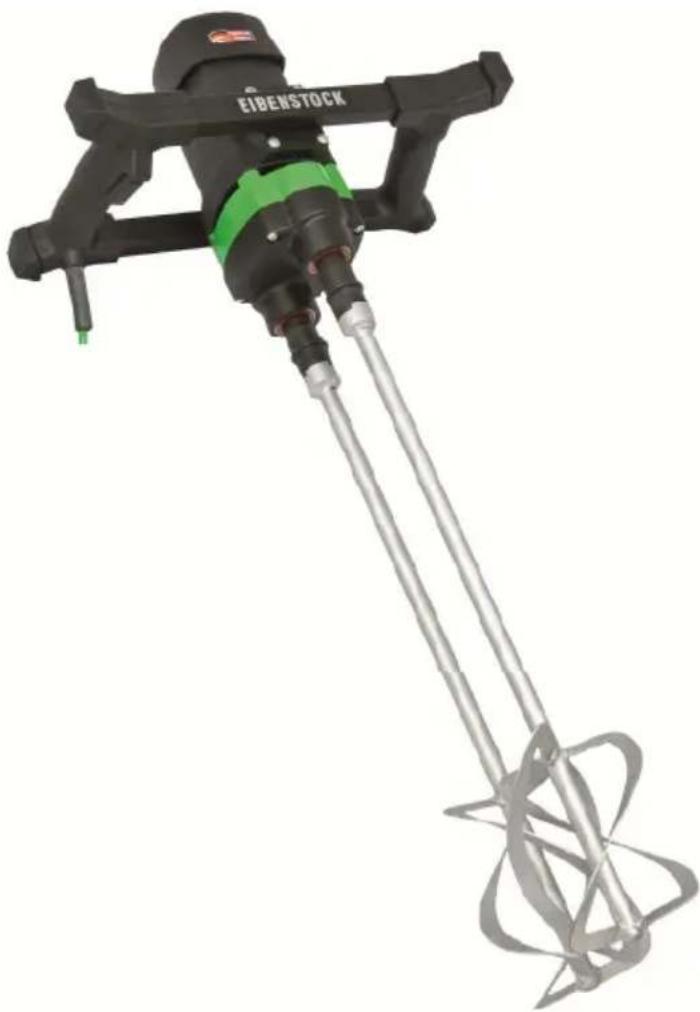

Roerapparaat EZR 23 R R/L

Voldoet aan de vlgd. richtlijnen: EN 55014 en EN 61000

Verkrijgbare accessoires:

Artikel	Bestelnummer
Reserve roerstangen EZR 23 max. 80 kg (1 paar) 31630
Reserve roerstangen EZR 22/23 max. 60 kg (1 paar)	31610
Reserve roerstangen EZR 22/23 max. 40 kg (1 paar)	31620
Rechte pin 5 x 24	31613
Ronde ring 25 x 5 DBR 70	31614

Leveringsomvang

Roerapparaat met extra handgreep en gebruikshandleiding in een kartonnen doos.

Gebruik volgens voorschrift

De roerder EZR 23 R R/L wordt gebruikt in combinatie met de speciale roerstangen voor het mengen van materialen met verschillende viscositeiten zoals beton, cement, gips, hechtmiddelen, vulstoffen, kleurstoffen en granules, pasta's en 2 - en multi-component materialen tot een hoeveelheid van 80 kg.

Veiligheidsvoorschriften

Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften.

Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt.

Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af. Gebruik de machine nooit met een beschadigde kabel.

Zorg dat de machine niet aan direct regenwater blootgesteld wordt.

- Gebruik het apparaat niet voor het mengen van explosieve of licht ontvlambare stoffen of in de omgeving daarvan.

- Draag het apparaat nooit aan het snoer.

- Telkens vóór gebruik apparaat, snoer en stekker controleren. Laat beschadigingen uitsluitend door een vakman verhelpen. Stekker uitsluitend bij een uitgeschakelde machine in de contactdoos steken.

- Manipulaties aan het apparaat zijn niet toegestaan.

- Bedien het apparaat in de open lucht enkel via een aardlekschakelaar met max. 30 mA.

- Laat het roerapparaat uitsluitend onder toezicht werken.

- Trek de netstekker uit en controleer dat de schakelaar uitgeschakeld is wanneer het roerapparaat zonder toezicht blijft, bijvoorbeeld bij montage- en demontagewerkzaamheden, bij spanningsverlies, bij het gebruik c.q. de montage van accessoires.

- Schakel de machine uit wanneer ze om één of andere reden blijft stilstaan. U vermijdt daardoor een plotse start in een toestand zonder toezicht.

■ Snoer altijd langs achter van de machine weg leiden.

- Gebruik het apparaat niet als een deel van de behuizing defect is c.q. bij beschadigingen aan schakelaar, voedingsdraad of stekker.

- Elektrisch gereedschap moet op regelmatige tijdstippen aan een inspectie door een vakman onderworpen worden.

- Houd de handgrepen droog, netjes en vrij van olie en vet.

- Niet in roterende onderdelen grijpen.

- Wees voorzichtig met lang haar. Uitsluitend met nauw aansluitende kledij werken.

- Personen onder de 16 jaar mogen deze machine niet bedienen.

- Vóór inbedrijfstelling dient u er zich van te vergewissen dat de mengstaaf goed vast zit en perfect ronddraait.

- Tijdens het mengen niet met uw handen of voorwerpen in het mengvat grijpen. Gevaar voor kneuswonden!

- Wacht tot het toestel of het gereedschap tot stilstand is gekomen. Roterende gereedschappen kunnen verhaakt geraken en letsels of schade opleveren.

- De gebruiker en mensen in zijn omgeving dienen passende veiligheidsbrillen, een gehoorbescherming, een stofmasker en veiligheidshandschoenen te dragen tijdens gebruik van de machine.

• Tijdens de handmatige werking apparaat altijd met beide handen vasthouden en een veilige plaats innemen. Het toestel slechts in het mengvat starten of laten uitlopen. Neem het reactiemoment van de machine in acht.
• Houd personen die zich in de buurt bevinden op een veilige afstand van het werkgebied.

Kijk in de bijgesloten brochure voor meer veiligheidsvoor- schriften!

Stroomvoorziening

Controleer eerst of het beschikbare voltage en de beschikbare frequentie overeenkomen met de gegevens op het typeplaatje.

Een afwijking in voltage van +6 tot -10 % is toegestaan.

De machine is veiligheidsklasse II.

Gebruik alleen verlengkabels met voldoende aderdoorsnede. Een aderdoorsnede die te klein is kan leiden tot overmatig spanningsverlies en tot oververhitting van de kabel en de motor. De EZR 23 R R/L is uitgerust met een opstart snelheidsbegrenzer om te voorkomen dat snelle automatische stroomonderbrekers onbedoeld worden geactiveerd.

Werktuigbescherming

Door onjuist gebruik kan schade ontstaan. Houd u zich daarom altijd aan onderstaande aanwijzingen:

Gebruik alleen originele accessoires gemaakt door EIBENSTOCK.

De machine niet zo zwaar belasten dat deze tot stilstand komt.

Aan-/uitschakelen

De roerapparaat EZR 23 R R/L is uitgerust met een vergrendelknop om onverwacht inschakelen te voorkomen.

Inschakelen: U kunt de machine starten door op de vergrendelknop (1) te drukken en vervolgens aan de trigger (2) te trekken.

Uitschakelen: Laat de trigger (2) los om te stoppen.

Rechts- / Linksdraaien

Om een optimaal afgestemd op de corresponderende mengen effect te bereiken wordt de roerder uitgerust met een schakelaar voor het wijzigen draairichting. Deze bevindt zich aan de voorzijde van het machineframe boven de handgreep.

Alleen overschakelen op een stilstand!

Rechtsdraaien:

Met de klok mee draaien, worden de mengpeddels werken in het materiaal en brengen deze naar de top. Gebruik de juiste mix voor kleverige materialen (Bijv. chape, beton, gips, ...)

Linksdraaien:

Omgekeerd is het gemengde materiaal gedrukt door de roerstaafjes beneden. Dus een geringe injectie mengen van materialen met een lage viscositeit is toegestaan (bijvoorbeeld verven, afdichtingsmiddelen ...).

Snelheidsregeling

Tijdens het mixen kunt u met de elektronicaschakelaar opspringend materiaal vermijden.

Bovendien kan het toerental geregeld worden door min of meer krachtig op de toets te drukken.

De EZR 23 R R/L is voorzien van een instelwiel om de gewenste snelheid van tevoren in te kunnen stellen. Het instelwiel bevindt zich boven de handgreep van de schakelaar (A – minimum, G – maximum). De geïntegreerde elektronica zorgt automatisch voor de zachte start van de machine. Let op dat er in het geval van onmiddellijk uit- en weer inschakelen een vertraging plaatsvindt in het inschakelen, omdat de motor eerst volledig tot stilstand dient te komen voordat hij weer gestart kan worden.

Let verder op dat langdurig gebruik met een verlaagd toerental overbelasting van de machine kan veroorzaken, omdat de motor minder koellucht krijgt toegevoerd, waardoor de machine sneller oververhit kan raken.

De geïntegreerde temperatuurregeling beschermt de machine tegen oververhitting. Hij schakelt in dat geval de motor uit. Na een bepaalde afkoelperiode kan de machine weer worden ingeschakeld.

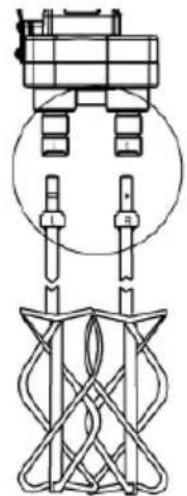

Gereedschapswissel

Om goed met de machine te kunnen werken is het belangrijk om de speciale gardes in de juiste stand te monteren.

Draai hiertoe de aandrijfassen zodanig dat de markeringen L en R naar voren wijzen. Druk dan de twee meegeleverde ringen op het eind van de assen. Steek dan de gardes in de aandrijfassen, op zodanige wijze dat de markeringen tegenover elkaar staan (afbeelding 1).

Vergrendel de gardes in de aandrijfassen door de meegeleverde metalen pennen door de boorgaten in de assen en de gardes te steken (afbeelding 2).

Schuif om het verliezen van deze vergrendelpennen te voorkomen de ronde ringen, die zich op de assen bevinden, in de groef over de vergrendelpennen (afbeelding 3). Voer deze handelingen in omgekeerde volgorde uit om de gardes te verwijderen.

Onderhoud

Sluit de stroomtoevoer af voordat u gaat werken aan de machine!

Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden.

Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden.

Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende werkzaamheden uitgevoerd c.q. dienen volgende componenten gecontroleerd te worden:

• Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden
• Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.
• Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats laten uitvoeren.

Milieubescherming

Recyclage in plaats van afvalverwijdering

Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden.

Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden.

De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.

Geluid en trilling

De geluidsontwikkeling van dit elektrische apparaat wordt gemeten volgens de DIN 45 635, deel 21. Bij gebruik van het apparaat op de werkplek kan het geluidsniveau van 85 dB worden overschreden. In dat geval is het noodzakelijk om gehoorgeschermende maatregelen te treffen.

De waarden zijn gemeten volgens de EN 60 745.

Het in deze instructies vermelde trilniveau werd in overeenstemming met een in EN 60745 genormaliseerde meetmethode gemeten en kan voor de onderlinge vergelijking van elektrisch gereedschap gebruikt worden. Het is ook voor een voorlopige inschatting van de belasting door trillingen geschikt.

Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen.

Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen.

Garantie

Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten.

Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstockwerkplaats gezonden wordt.

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60 745

volgens de bepalingen van de richtlijnen 2011/65/EU, 2004/108/EG (tot 2016/04/20), 2014/30/EU (van 20/04/2016), 2006/42/EG

Technisch dossier (2006/42/EG) bij:
