BEDIENUNGSANLEITUNG EZR 23 R R/L Eibenstock
EIBENSTOCK Elektrowerkzeuge
Wichtige Anweisungen und Warnhinweise sind mittels Symbolen auf der Maschine dargestellt:
Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen
Arbeiten Sie konzentriert und lassen Sie Sorgfalt walten.
Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.
Vorkehrungen zum Schutz des Bedieners treffen.
Beim Arbeiten sollten Sie Augenschutz, Gehörschutz, Schutzhandschuhe, Staubmaske und feste Arbeitskleidung tragen!
Gehörschutz benutzen
Augenschutz benutzen
Schutzhandschuhe benutzen
Staubmaske tragen
Technische Daten
Rührwerk EZR 23 R R/L Set
| Nennspannung: | 230 V ~ |
| Leistungsaufnahme: | 1800 W |
| Nennstrom: | 8,3 A |
| Frequenz: | 50 - 60 Hz |
| Nenndrehzahl: | 200 – 530 min ^-1 |
| Gesamtdurchmesser Rührer: | 230 mm |
| Werkzeugaufnahme: | Spezial |
| Schutzklasse: | II |
| Schutzgrad: | IP 20 |
| Gewicht: | ca. 7,1 kg |
| Bestellnummer: | 0774P |
Funkentstörung nach: EN 55014 und EN 61000
lieferbares Sonderzubehör:
| Artikel | Bestell Nr. |
| Ersatzquirle EZR 23 bis 80 kg (1 Paar) 31630 | |
| Ersatzquirle EZR 22/23 groß, bis 60 kg (1 Paar) 31610 | |
| Ersatzquirle EZR 22/23 klein, bis 40 kg (1 Paar) 31620 | |
| Zylinderstift 5 x 24 31613 | |
| Rundring 25 x 5 DBR 70 31614 |
Lieferumfang
Rührwerk mit 2 Quirlen und Bedienungsanleitung im Maschinenkarton.
Bestimmungsgemäßer Gebrauch
Das Rührwerk EZR 23 R R/L dient in Verbindung mit den Spezialquirlen zum Mischen von Materialien unterschiedlichster Viskositäten z.B.: Beton, Estrich, Putze, Kleber, Spachtelmassen, Farben sowie Granulaten, Pasten und 2- und Mehrkomponentenmaterialien bis zu einer Menge von 80 kg.
Sicherheitshinweise
Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheits-hinweise vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.
Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.
Das Gerät darf nicht feucht sein und nicht in feuchter Umgebung betrieben werden.
- Benutzen Sie das Gerät nicht zum Mischen von explosionsgefährdeten oder leicht entflammbaren Stoffen oder in deren Umgebung.
- Vor jeder Benutzung Gerät, Kabel und Stecker überprüfen. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
- Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
- Ziehen Sie den Netzstecker wenn das Rührgerät unbeaufsichtigt bleibt, z.B. bei Auf- und Abbauarbeiten, bei Spannungsabfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
- Kabel immer nach hinten von der Maschine wegführen.
- Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
- Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
- Nicht in rotierende Teile fassen.
- Vorsicht mit langen Haaren. Nur mit enganliegender Kleidung arbeiten.
- Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
- Vor Inbetriebnahme den festen Sitz der Rührquirle sowie den einwandfreien Rundlauf prüfen.
- Bei laufenden Mischarbeiten nicht mit den Händen, oder mit Gegenständen in das Mischgefäß greifen. Quetschgefahr!
- Warten Sie, bis das Gerät bzw. Werkzeug zum Stillstand gekommen ist. Rotierende Werkzeuge können sich verhaken und zu Verletzungen oder Schäden führen.
- Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz, einen Augenschutz, Staubmaske und Schutzhandschuhe.
- Gerät immer mit beiden Händen halten und einen sicheren Stand einnehmen. Das Gerät nur im Mischgefäß an-/auslaufen lassen. Beachten Sie das Reaktionsmoment der Maschine.
- Halten Sie daneben stehende Personen in einem sicheren Abstand zum Arbeitsbereich.
Weitere Sicherheitshinweise entnehmen Sie bitte der Anlage!
Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.
Spannungsabweichungen von + 6 % und - 10 % sind zulässig.
Die Maschine ist in Schutzklasse II ausgeführt.
Verwenden Sie nur Verlängerungskabel mit ausreichendem Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen.
Das EZR 23 R R/L verfügt über eine Anlaufstrombegrenzung die verhindert, dass flinke Sicherungsautomaten unbeabsichtigt auslösen.

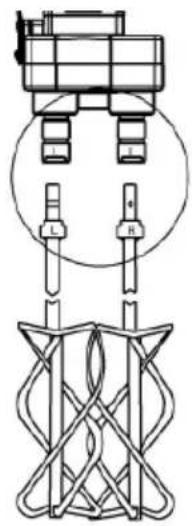

Montage der Spezialquirle
Zum einwandfreien Betrieb des Gerätes ist es wichtig, die Spezialquirle in einer genau bestimmten Position zu montieren. Drehen Sie dazu die Arbeitsspindeln so, dass die Kennzeichnungen L und R nach vorn zeigen. Dann werden die beiden mitgelieferten Rundringe auf das Ende der Spindeln geschoben. Danach werden die Quirle so eingesetzt, dass die gleichen Kennzeichnungen jeweils untereinander stehen (Bild 1). Zum Fixieren der Quirle in den Arbeitsspindeln werden die beiliegenden Metallstifte durch die Bohrungen von Spindel und Quirl gesteckt. (Bild 2).
Um ein Verlieren dieser Sicherungsstifte zu verhindern, werden zum Schluss die bereits auf den Spindeln befindlichen Rundringe in die Nut über die Sicherungsstifte geschoben (Bild 3).
Zum Entfernen der Quirle ist in umgekehrter Reihenfolge vorzugehen.
Geräteschutz
Falsche Handhabung kann zu Schäden führen.
Deswegen die nachfolgenden Hinweise stets beachten:
Es sind nur die original EIBENSTOCK-Spezialquirle zu verwenden!
Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.
Ein-/ Ausschalten
Das Rührwerk EZR 23 R R/L ist zur Sicherheit des Anwenders mit einem Schalter mit Einschaltssperre gegen unbeabsichtigte Inbetriebnahme ausgestattet.
Einschalten: Zuerst den Knopf der Einschalt- sperre (1) und dann den Ein-Aus- schalter (2) drücken
Ausschalten: Ein-Aus-Schalter (2) loslassen
Rechts- / Linkslauf
Zum Erreichen einer optimal auf das entsprechende Material abgestimmten Mischwirkung ist das Rührwerk mit einem Umschalter zur Änderung der Drehrichtung ausgestattet. Dieser befindet sich auf der Vorderseite der Maschine oberhalb des Rahmengriffes.
Nur im Stillstand umschalten!
Rechtslauf:
Im Rechtslauf arbeiten sich die Rührquirle ins Material ein und befördern dieses nach oben. Verwenden Sie den Rechtslauf für zähes Mischgut
(z. B.: Estrich, Beton, Putze...)
Linkslauf:
Im Linkslauf wird das Mischgut durch die Rührquirle nach unten gedrückt. Somit wird ein spritzarmes Mischen von Materialien mit geringer Viskosität ermöglicht (z.B.: Farben, Vergussmassen...).
Drehzahlregelung
Beim EZR 23 R R/L befindet sich an der Oberseite des Griffes ein Stellrad für die Vorwahl der gewünschten Drehzahl (A – Minimum, G – Maximum). Die eingebaute Elektronik realisiert automatisch den Sanftanlauf der Maschine. Es ist zu beachten, dass bei unmittelbarem Aus- und Wiedereinschalten eine Einschaltverzögerung auftritt, da der Motor vor dem Wiederanlauf erst zum Stillstand gekommen sein muss.
Bitte beachten Sie, dass bei Dauerbetrieb mit niedriger Drehzahl der Motor nicht mehr so gut gekühlt wird. Daher kann es schon spürbar zeitiger zum Abschalten der Maschine als Schutz vor Überhitzung kommen.
Die integrierte Temperaturüberwachung schützt die Maschine vor thermischer Überlastung und schaltet in einem solchen Falle den Motor ab. Nach entsprechender Abkühlzeit kann das Gerät wieder eingeschaltet werden.
Pflege und Wartung
Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!
Reparaturen dürfen nur von qualifiziertem, auf Grund seiner Ausbildung und Erfahrung geeignetem Personal durchgeführt werden.
Das Gerät ist nach jeder Reparatur von einer Elektrofachkraft zu überprüfen.
Das Elektrowerkzeug ist so konstruiert, dass ein Minimum an Pflege und Wartung erforderlich ist. Folgende Punkte sind jedoch stets zu beachten:
- Das Elektrowerkzeug und die Lüftungsschlitze sind stets sauber zu halten.
- Bei der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeuges gelangen.
- Bei einem Ausfall des Gerätes ist eine Reparatur nur durch eine autorisierte Werkstatt ausführen zu lassen.
Umweltschutz
Rohstoffrückgewinnung statt Müllentsorgung
Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden.
Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt und entsprechend zu entsorgen.
Die Kunststoffteile des Gerätes sind materialspezifisch gekennzeichnet. Dadurch wird eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht.
Nur für EU-Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Geräusch / Vibration
Das Geräusch dieses Elektrowerkzeuges wird nach DIN 45 635, Teil 21, gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.
Gehörschutz tragen!
Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^4 .
Messwerte ermittelt entsprechend EN 60 745.
Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Gewährleistung
Entsprechend unserer allgemeinen Lieferbedingungen gilt im Geschäftsverkehr gegenüber Unternehmen eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein).
Schäden, die auf natürliche Abnutzung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben davon ausgeschlossen.
Schäden, die durch Material- oder Herstellfehler entstanden sind, werden unentgeltlich durch Reparatur oder Ersatzlieferung beseitigt. Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock-Vertragswerkstatt gesandt wird.
CE Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:
EN 60 745
gemäß der Bestimmungen 2011/65/EU, 2004/108/EG (bis 19.04.2016), 2014/30/EU (ab 20.04.2016), 2006/42/EG
Technische Unterlagen (2006/42/EG) bei:
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
General Manager
03.08.2015
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
Elektrowerkzeuge GmbH Eibenstock
Auersbergstraße 10
D - 08309 Eibenstock
www.eibenstock.com
