GEBRUIKSAANWIJZING EWWQ025KBW1N DAIKIN

Functie van de hoofdonderdelen. 3

Bveeiligungen 3

Interne bedrading - tabel met onderdelen 4

Voor het opstarten 5

Controle voor het opstarten 5

Watertoevoer 5

Algemene aanbevelingen 5

Werking 5

Digitale besturing 5

Bediening van de units 6

Geavanceerde eigenschappen van de digitale besturing 9

BMS-aansluiting Modbus 12

Algemene beschrijving van Modbus. 12

Geimplementeerde storingscode 13

Definierten van de BMS-instelling 13

Variabelendatabase 13

Storingsopsporing 13

Onderhoud 15

Belangrijke informatatie over het gebruekte koelmiddel 15

Wat te doen bij onderhoud. 15

Vereisten voor het opruimen 15

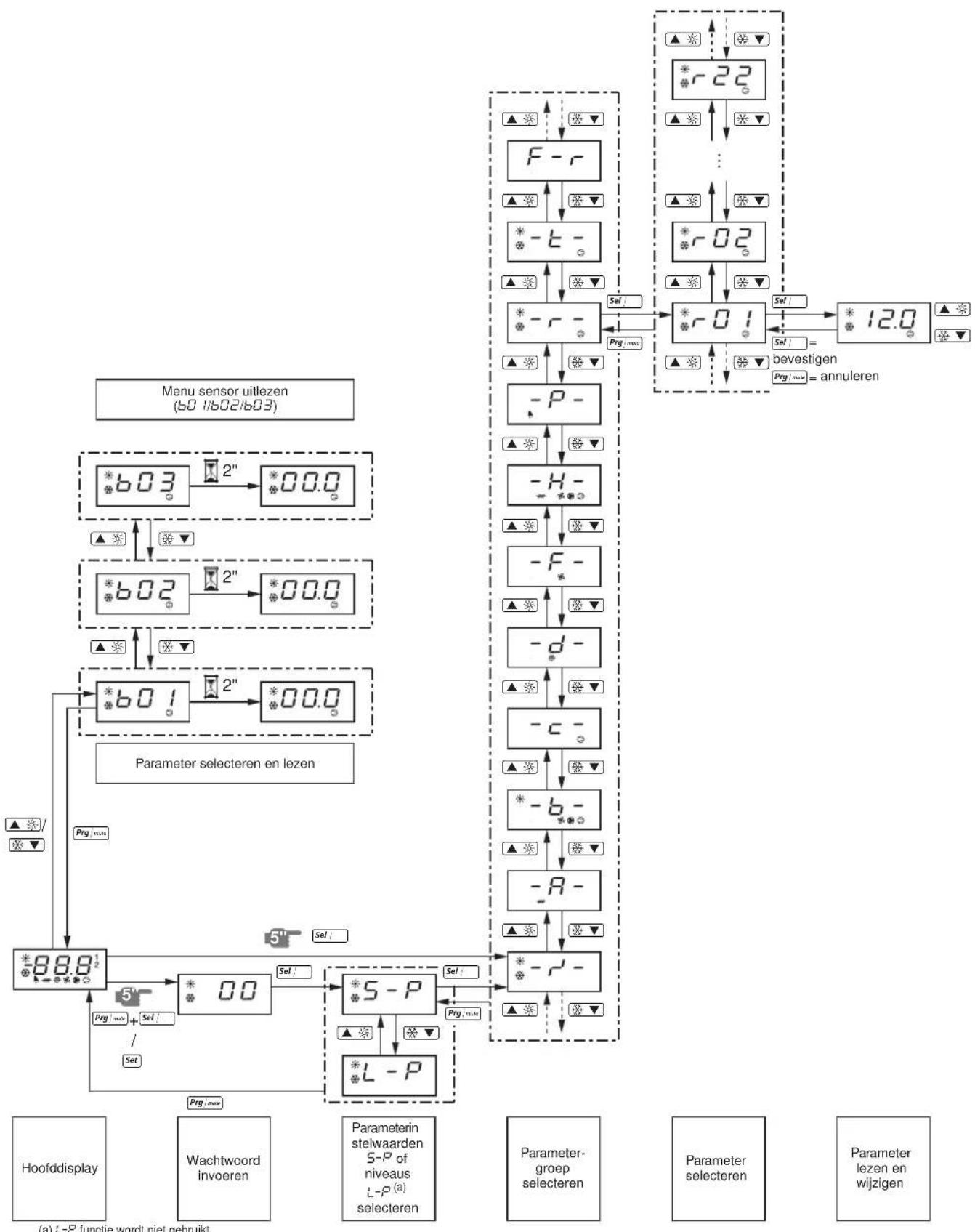

Menu-overzicht 16

LEES AANDACHTIG DEZE HANDLEIDING VOORALEER DE UNIT OP TE STARTEN. GOOI DEZE HANDLEIDING NIET WEG. MAAR BEWAAR DEZE IN UW ARCHIEF VOOR LATERE RAADPLEGING. Lees eerst het hoofdstuk

"Werking" op pagina 5 vooraleer de parameters te wijzigen.

De Engelse tekst is de oorspronkelijke versie. Andere talen zijn vertalingen van de oorspronkelijke instructies.

Dit apparatus is nicht bedoeld voor gebruik door Personen, inclusief kinderen, met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of met een gebrek aan ervaring en kennis, tenzij zij onderricht zijn in het gebruik van het apparatus door een persoon die verantwoordelijk is voor hun verilgheid.

Zie erop toe dat kinderen nicht met het apparaat spelen.

INLEIDING

Deze gebruksaanwijzing heeft betrekking op Daikin EWWQ-KB watergekoelde ijswaterkoelgroepen. Deze units zijn voorzien voor binnenmontage en om te koelen en/of verwarmen. Voor airconditioningdoeleinden kut u de units combineren met Daikin ventilatorconvectoren of luchtbehandelingsunits. Ze zijn ook geschikt voor de watertoevoer bij industrielle koeling.

Deze handleiding is samengesteld om een juiste werkung en onderhoud van de unit te verzekeren. U vindt er informatatie in over het optimaal gebruik van de unit en over de procedure bij eventuele problemen. Deze unit is uitergrust met beveiligingenaar deze zullen Nietoodzakelijk alle problemen als gevolg van verkeerd gebruik of slecht onderhoud voorkomen.

Raadpleeg uw Daikin-verdeler indien u het probleem nicht zich kunt oplossen.

Vooraleer u de unit voor het eerst opstart moet u er zeker van+zijn dat deze correct is gemonteerd. Daarom is het moodzakelijk om eerst de montagehandleiding zorgvuldig door te nemen die is meegeleverd met de unit, evenals de aanbevelingen opgesomd onder het punt "Controle voor het opstarten".

Technische specifications ^(1)

Algemeen EWWQ 014 025 033
Afmelingen HxBxD	(mm)	600x600x600
Machinemgewicht	(kg)	120 170 175
Aansluitingen
• w a t erinlaat G 1
• w a t eruiltaat G 1

Algemeen EWWQ		049	064
Afmetingen HxBxD	(mm)	600x600x1200
Machinemgewicht	(kg)	310	340
Aansluitingen
• w a t erinlaat		G 1-1/2
• w a t eruiltaat		G 1-1/2

Compressor		014 025 033
Type		JT140L-P8Y1	JT236DJ-Y1	JT315DJ-Y1
Snelheid	(rpm)		2900
Olietype			FVC68D
Olievulling	(I)	1,5	3,0	3,0
Koelmiddeltype			R410A
Koelmiddelvulling	(kg)	1,2	2,1	3,1
Verdamper		014 025 033
Type		warmtewisselaar met hardgesoldeerde platen
Min. watervolume	(I)	62	103 155
Waterhoeveelheid	(l/min)	31~75	53~123	76~186
Condensor		014 025 033
Type		warmtewisselaar met hardgesoldeerde platen
Waterhoeveelheid	(l/min)	24~95	39~157	59~237

Compressor		049	064
Type		2xJT236DJ-Y1	2x JT315DJ-Y1
Snelheid	(rpm)		2900
Olietype			FVC68D
Olievulling	(l)	2x 3,0	2x 3,0
Koelmiddeltype			R410A
Koelmiddelvulling	(kg)	4,6	5,6
Verdamper		049	064
Type		warmtewisselaar met hardgesoldeerde platen
Min. watervolume	(l)	205	311
Waterhoeveelheid	(l/min)	101~247	152~373
Condensor		049	064
Type		warmtewisselaar met hardgesoldeerde platen
Waterhoeveelheid	(l/min)	79~314	118~474

Elektrische specificaties(1)

Type EWWQ 014 025 033
Voeding
·Fase 3N~
·Frequentie (Hz)		50
·Spanning (V)		400
·Spanningsafwijking (%)		±10
·Aanbevolen zekeringen (aM)	16 gG	25 gG	25 gG
Compressor
·Fase 3~
·Frequentie (Hz)		50
·Spanning (V)		400
·Nominaal opgenomen amperage (A)	6,5 10,5 15,0
Besturing
·Fase 1~
·Frequentie (Hz)		50
·Spanning (V)		230
·Aanbevolen zekeringen (aM)	geinstalleerd in de fabrik

Type EWWQ 049	064
Voeding
• Fase		3N~
• Frequentie	(Hz)	50
• Spanning	(V)	400
• Spanningsafwijking	(%)	±10
• Aanbevolen zekeringen	(aM)	40 gG	50 gG
Compressor
• Fase		3~
• Frequentie	(Hz)	50
• Spanning	(V)	400
• Nominaal opgenomen amperage	(A)	10,5	15.0
Besturing
• Fase		1~
• Frequentie	(Hz)	50
• Spanning	(V)	230
• Aanbevolen zekeringen	(aM)	geinstalleerd in de fabriek

BESCHRIJVING

De luchtgekoelde EWWQ-waterkoelers zich verkrijgbaar in 5 standardgrootten met een nominale koelcapaciteit van 13 tot 64kW

EWWQ014~033KB

EWWQ049~064KB

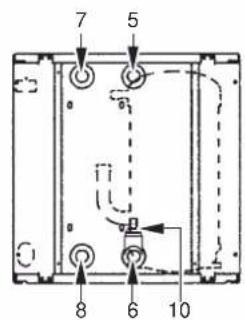

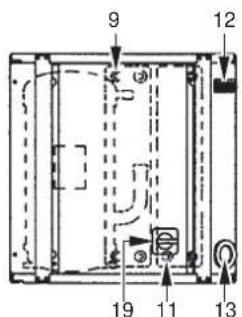

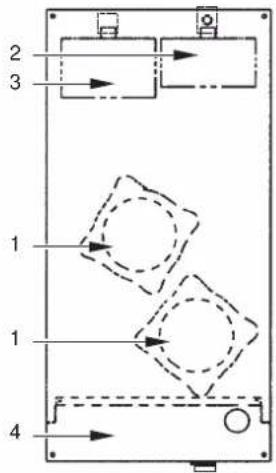

Afbeelding-Hoofdcomponenten

1 Compressor
2 Verdamper
3 Condensor
4 Schakelkast
5 Koelwater in
6 Koelwateruit
7 Condensorwater uit
8 Condensorwater in
9 Temperatuursensor voor inlaatwater aan verdamper
10 Bevriezingssensor

11 Temperatuursensor voor waterinlaat aan condensor
12 Besturing met digitaal scherm
13 Voedingsinlaat
14 Kogelklep (ter plaatsge gemonteerd)
15 Waterfilter (ter plaatse gemonteerd)
16 Onluchtingsklep (terplaatse gemonteerd)
17 T-stuk voor ontluchting (terplaatse gemonteerd)
18 Debietschakelaar (met T-stuk) (ter plaatse gemonteerd)
19 Hoofschakelaar

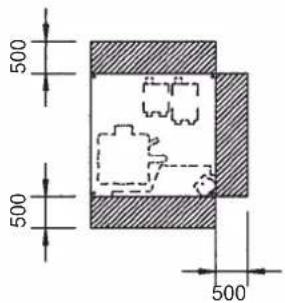

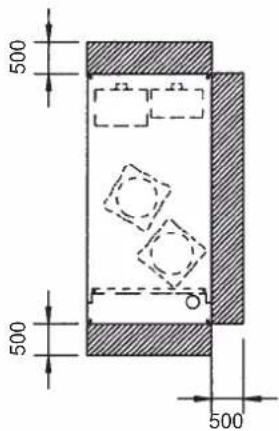

Ruimte vereist rond de unit voor service

(1) Raadpleeg Engineering Data voor een volledige lijst van specificaties.

Functie van de hoofdonderdelen

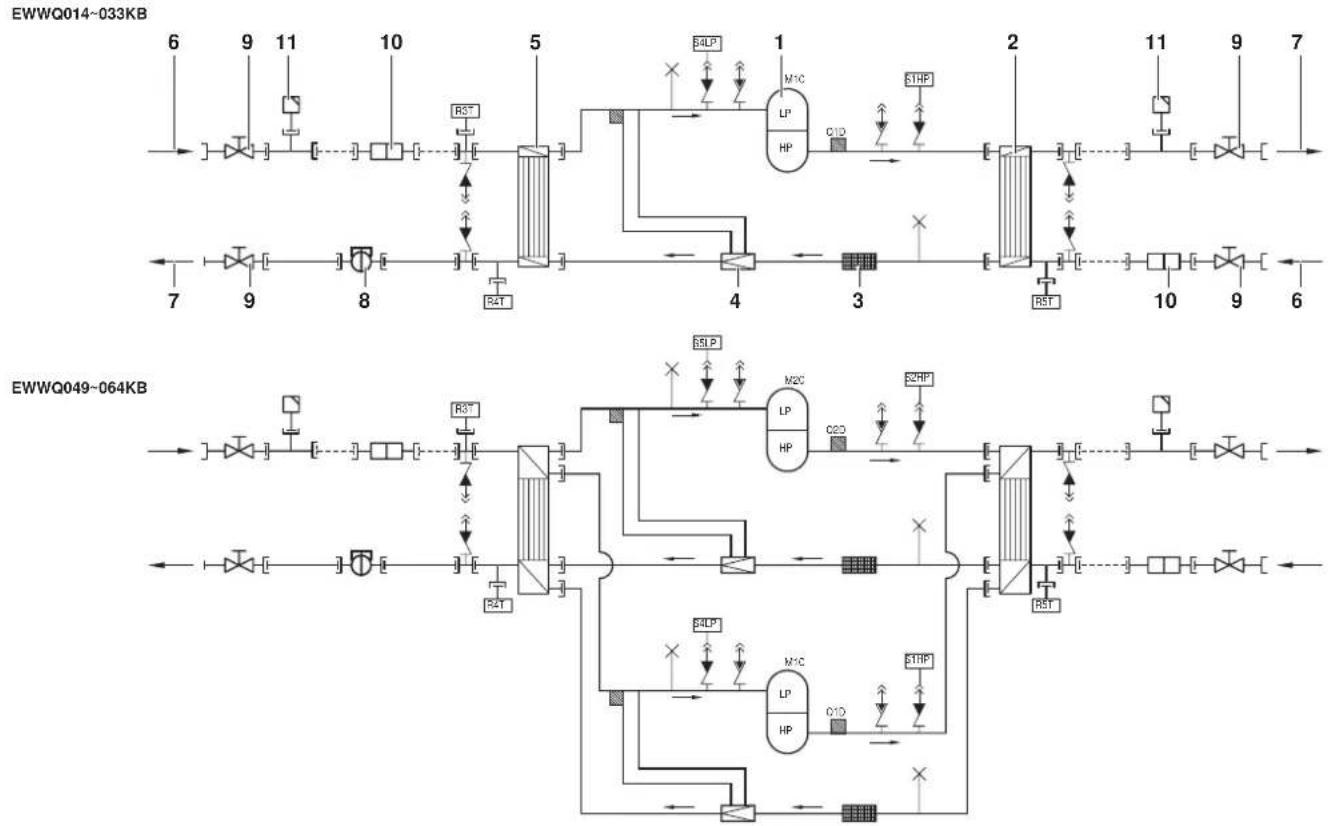

Afbeelding - Functioneel schema

1 Compressor 7 Wateruilaat
2 Condensor
3 Filter
4 Expansieklep
5 Verdamper
6 Waterinlaat Lokale leiding

Naarmate het koelmiddel door de unit circuleert treden er wijzigingen op in de toestand of conditie. Deze wijzigingen worden veroorzaakt door de volgende hoofdonderdelen:

Compressor

De compressor (M^*C) werkkt als een pomp en doeet het koelmiddel circuleren in het koelmiddelcircuit. Het comprimeert het koelmiddelgas dat uit de verdamper komt gegen een drukniveau dat de verdichting in de condensor goed möglichk maakt.

Condensor

De condensor zet het koelmiddel om van een gas in een vloeistof. De warmte verkreten doer het gas in de verdamer wordt door de condensor uitgeblazen en de damp condenseert tot vloeistof.

Filter

De filter ache ter de condensor verwijdert kleine partikels uit het koelmiddel om blokkade van de slangen te voorkomen.

Expansieklep

De vloeistof komende uit de condensor komtterecht in de verdamper via een expansieklep. Deze expansieklep brengt het vloeibare koelmiddel op een drukniveau waar bij het gemakkelijk verdampt in de verdamper.

Verdamper

De verdamper moet voornamelijk warmte ontrekken uit het water dat erdoor vloeit. Dit is möglichk door het vloeibare koelmiddel, dat uit de condensor komt, om te zetten in een gas.

Aansluitingen van waterinlaat/-uitlaat

De aansluitingen van de waterinlaat en -uitlaat makeen een eenvoudige aansluiting möglichk van de unit op het watercircuit van de luchtbehandelingsunit of de industrielle utrusting.

8 Debietschakelaar (bij de unit geleverd, terplaatse gemonteerd)
9 Kogelklep (bij de unit geleverd, terplaatse gemonteerd)
10 Waterfilter (bij de unit geleverd, terplaatse gemonteerd)
11 Ontluchtingsklep (bj de unit geleverd, ter plaatse gemonteerd)

Beveiligingen

De unit is uitgerust met Algemene beveiligingen: schakelen alle circuits en de hele unituit.

I/O-pcb (A2P) (input/output)

De I/O-printkaart (A2P) bevataen fasebeveiliging.

De fasebeveiliging detecteert of de 3 fasen van de voeding correct+zijn aangesloten. Als een faset Niet is aangesloten of als 2fasen omgekeerd,zijn,kan de unit Niet opstarten.

Overstroomrelais

De overstroomrelais (K^*S) bevindt zich in de schakelkast van de unit en beeiligt de compressormotor in geval van overbelasting, fasestoring of te lage spanning. De instelling van de relais gebeurt in de fabriek en mag Niet worden gewijzigd. Als het relais is geactiveerd moet het worden teruggesteld in de schakelkast, waarna ook de besturing manueel dien te worden teruggesteld.

Hogedrukschakelaar

De hagedrukschakelaar (S^*HP) is gemonteerd op deuitlaatleiding van de unit en meet de condensordruk (druk aan de compressoruitlaat). Als de druk te hoog worden treedt de drukschakelaar in werkung en worden het circuit stoppezet.

Als de drukschakelaar in werkig treedt worden hij automatisch teruggesteld. De besturing daarentegen要去 manueel worden teruggesteld.

Lagedrukschakelaar

De lagedrukschakelaar (S^*LP) is gemonteerd op de aanzuigleiding van de unit en meet de verdamperdruk (druk aan de compressorinlaat). Als de druk te laag worden, treedt de drukschakelaar in werking en worden het circuit stopgezet. Als de drukschakelaar in werking treedt worden hij automatisch teruggesteld. De besturing daarentegen要去 manueel worden teruggesteld.

Thermische beveiliging van de uitlaat

De thermische beveiliging van de uitlaat (Q^*D) treedt in werkig als de temperatuur van het koelmiddel dat de compressor verlaat te hoog worden. Als de temperatuur weer normalaal wordt za de beveiliging automatisch worden teruggesteld. De besturing daarentegen要去 manueel worden teruggesteld.

■ Bevriezingssensor

De temperatuursensor van de wateruitlaat (R4T) meet de watertemperatuur aan de uiltaat van de waterwarmtewisselaar. De beveiliging sluit het circuit af als de koelwatertemperatuur te laag worden om te voorkomen dat het waterijdens de werkking bevriest.

Als de watertemperatuur aan de uitlauf aan werk normalaal worden, worden de beveiliging automatisch teruggesteld. De besturing daarentegen要去 manueel worden teruggesteld.

Zekering voor besturingscircuit (F1U)

De zekering voor het besturingscircuit beschermt de kabels van het besturingscircuit en de onderdelen van de besturing in het geval van een kortsluiting.

Zekering voor besturingscircuit (F4)

De zekering van het besturingscircuit beschermt de kabels van het besturingscircuit bij een kortsluiting.

Zekering voor digitale besturing (F3U)

De zekering beschermt de kabels van de digitale besturing en de digitale besturing in het geval van een kortsluiting.

• Debietschakelaar (bij de unit geleverd, terplaatse gemonteerd)

De debietschakelaar meet de stroming in het watercircuit. Als de stroming de minimaal toegelaten waterstroming Niet bereikt, worden de unit uitgeschakeld.

Kogelklep (bij de unit geleverd, terplaatse gemonteerd)

Voor en na het waterfilter is een kogelklep voorzien zodat het filter kan worden gereinigd zonder het watercircuit af te lately.

Waterfilter (bij de unit geleverd, terplaatse gemonteerd)

Het filter vór de pomp filtert verontreinigingen uit het water om schade aan de pomp of verstopping van de verdamper of condensor te voorkomen. Maak het waterfilter op regelmatige tijdsteppen schoon.

• Ontluchtingsklep (bij de unit geleverd, terplaatse gemonteerd)

De resterende lucht in het koelere watersystem wordt automatisch verwijderd via de ontluchtingsklep.

Interne bedrading - tabel met onderdelen

Raadpleeg het intern elektrisch schema dat met de unit is meegeleverd. De gebruike afkortingen hebben de volgende betekenis:

A1P. PCB: printkaart van besturing

A2P. PCB: I/O-printkaart (input/output)

A3P. .PCB: adreskaart voor BMS(1)

A5P,A6P. .PCB:softstarter voor circuit 1,circuit 2^(1)

A7P. .PCB: interface voor afstandsbediening(1)

A71P. PCB: voedingskaart

A72P. PCB: interface voor afstandsbediening

F1,F2,F3....# .... Hoofdzekering voor de unit(2)

F4 . Zekering I/O-pcb

F5.... Schommelingsvrije zekering

F6 .Zekering voor pomschakelaa(2)

F1U. Zekering I/O-pcb

F3U. Zekering voor controller-pcb

H3P. * Alarmlampje(2)

H4P. . Werkingslampje voor compressor 1(2)

H5P. . Werkingslampje voor compressor 2(2)

H6P. * Controlelampje voor algemene werking(2)

R3T. Temperatureursensor voor inlaatwater aan verdamper

R4T. Temperature sensor voor uitlaatwater aan verdamper

R5T. Temperatureursensor voor inlaat aan condensor

S1HP,S2HP. Hopedrukschakelaar circuit 1,circuit 2

S4LP,S5LP. Lagedrukschakelaar circuit 1, circuit 2

S7S. Schakelaar voor selectie koelen/verwarmen vanop afstand of dubbel instelpunt(2)

S9S. Start/stopschakelaar vanop afstand of dubbel instelpunt(2)

S10L .Debietschakelaar

S12M Hoofdschakelaar

TR1....... Transformator 230V 24V voor voeding besturingsprintkaart

TR2. Transformer 230V 24V voor voeding I/O-printkaart (A2P)

Y3R. Omschakelklep

X1~3,X1~82A ....... Connectoren

	Niet geleverd bij standardaardunit
	Niet möglich als optie Mogelijk als optie
Verplicht # ##
Niet verplicht *	**

(1) als optie verkrijgbaar

(2) nicht bijgeleverd

VOOR HET OPSTARTEN

Controle voor het opstarten

Zorg ervoor dat de hoofdschakelaar op het voedingspaneel van de unit isuitgeschakeld.

Controleer na de montage van de unit de volgende punten Vooraleer de hoofdschakelaar in te schakelen:

1 Lokale bedrading

Zorg ervoor dat de lokale bedrading:tussen het voedingspaneel en de unit is uitgevoerd overeenkomstig de instructies vermeld in de montagehandleiding, de elektrische schema's en de geldende Europese en nationale reglementeringen.

2 Zekeringen of beveiligingen

Controleer of het type en de grootte van de zekeringen of de lokaal gemonteerde beveiligingen overeenstemmen met de vereisten vermeld in de montagehandleiding. Zorg ervoor dat er geen zekering of beveiliging is overgeslagen.

3 Aarding

Zorg ervoor dat de aardkabels correct+zijn aangesloten en de aardklemmen stevig,zijn vastgemaakt.

4 Interne bedrading

Controleer of u geen losse aansluitingen of beschadigde elektrische componenten in de schakelkast ziet.

5 Montage

Controleer of de unit correct is gemonteerd om abnormale geluiden en trillingen te voorkomen bij het opstarten van de unit.

6 Beschadigde onderdelen

Controleer de binnenkant van de unit op beschadigde onderdelen of platgedrukte leidingen.

7 Koelmiddellek

Controller in de unit of er geen koelmiddellek voorkomt. Raadpleeg uwplaatselijke dealer als er een koelmiddellek is.

8 Olielek

Controleer de compressor op eventuele olielekken. Raadpleeg uwplaatselijke dealer als er een olielek is.

9 Spanning

Controller de voedingsspanning op het lokale voedingspaneel. De spanning moet overeenkomen met de spanning op het identificatieplaatje van de unit.

Watertoevoer

Vul de waterleidingen, waar bij rekening houdend met de minimum benodigde waterhoeveelheid voor de unit. Raadpleeg het hoofdstuk "Watervulling, stroom en kwaliteit" in de montagehandleiding.

Zorg ervoor dat de waterkwaliteit beantwoordt aan de normen vermeld in de montagehandleiding.

Ontlucht het system aan de hoogste punten en controllerer de werkking van de circulatiepomp en de debietschakelaar.

Algemene aanbevelingen

Neem de onderstaande aanbevelingen door vooraleer u de unit inschakelt:

1 Sluit alle Voorpanelen van de unit als de volledige montage en de nodige instelleningen zich gebeurd.

2 Het onderhoudspaneel van de schakelkast mag enkel worden geopend in geval van onderhoud door een erkend elektricien.

WERKING

De EWWQ units zijn uitgerust met een digitale besturing die een gebruikersvriendelijk nestalling, gebruik en onderhoud van de unit toelaat.

Dit gedeelte van de handleiding heeft een praktijkgerichte, modulaire structuur. Behalve het eerste onderdeel, dat een kort overzicht liegt van de besturing zich, behandelt elk onderdeel of subonderdeel een specifieke instelling die u met de unitkestuivoeren.

Digitale besturing

Gebruikersinterface

De digitale besturing bestaat uit een numeriek scherm, vier gemerkte druktoetsen en controleampjes die extra informatie geben voor de gebruiker.

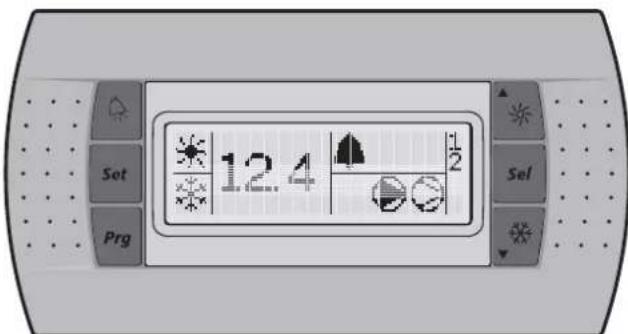

Afbeelding-Digitalebesturing

Afbeelding - Interface voor afstandsbediening (optionele set)

Toetsen op de besturing:

De functie die wordt uitgevoerd als de gebruiker op een of op een combinatie van deze toetsen drukt, hangt af van de status van de besturing en de unit op dat specifieke moment.

Toelsen digitale besturing	Toelsen interface voor afstandbediening	Hoofddisplay	Sensoruitleesmenu	Parameterselectiemen	Parameterinstelmenu
Prg/↔	Prg	—Druk één keer op:	Return	Druk één keer op: Return	Druk één keer op: Annuleren en return
Scl	Scl	Druk 5 seconden op: Voor toegang tot de DIRECT-parameters	—	Druk één keer op: Selecteren parametergroep of parameter	Druk één keer op: Bevestigen en return
Prg/↔ + Scl / Scl		Druk 5 seconden op: Prg/↔ + Scl / OF Druk één keer op: Scl / Voor toegang tot GEBRUIKER-parameters (na invoeren van GEBRUIKER-wachtwoord)	—
▲▼	▲▼	Druk 5 seconden op: In/vitschaken unit in stand verwarmen Druk één keer op: Direkte toegang tot uitleesmenusensor (b0 /b02 /b03)	Druk één keer op: Selecteren vorige sensorparameter	Druk één keer op: Selecteren vorige parametergroep of parameter	Druk één keer op: Verhogen waarde
▼	▼	Druk 5 seconden op: In/vitschaken unit in stand koelen Druk één keer op: Direkte toegang tot uitleesmenusensor (b0 /b02 /b03)	Druk één keer op: Selecteren volgende sensorparameter	Druk één keer op: Selecteren volgende parametergroep of parameter	Druk één keer op: Verlagen waarde
▲▼ + ▲▼↓		Druk 5 seconden op: Manueel terugstellen van alarm bij een alarm	—

Controleampjes op de besturingsinterface en de interface voor afstandsbediening:

Werking tijdens hoofdisplay (niet in menu)

Controleampjes digitale besturing		Interface voor afstandsbedieling	Hoofddisplay
12.4	Controleampje (groen)	12.4 Waterin	laattemperatuur.
*	Controleampje (oranje)	*	Geeft aan dat de unit verwarmt.
*	Controleampje (oranje)	*	Geeft aan dat de unit koelt.
*	Controleampje (rood)	*	Geeft aan dat het alarm in werkung is.
*	Controleampje (oranje)	*	Geeft de status van de pomp aan.
*	Controleampje (oranje)	*	Controleampje, geeft aan dat minstens een compressor in werkung is.
1	Controleampje (oranje)	1	Controleampje brandt, geeft aan dat compressor 1 in werkung is. Controleampje knippert, geeft aan dat er voor compressor 1 een opstartverzoek is.
2	Controleampje (oranje)	2	Controleampje brandt, geeft aan dat compressor 2 in werkung is. Controleampje knippert, geeft aan dat er voor compressor 2 een opstartverzoek is.

Als u een parametergroep of parameter selecteert, worden verschillende controelampjes die betrekking hebben op de parametergroep of parameter weergegeven.

Voorbeeld: de contrôlelampjes ※ en ※ worden weergegeven als u een parametergroep of parameters direct selecteert.

LET OP

Afwijking bij het aflezen van de temperatuur: ± 1^

Het numerieke scherm kan minder goed leesbaar zich bij direct zonlicht.

Direkte en gebruikersparameters

De digitale besturing is uitgerust met directe en gebruikersparameters. De directe parameters zijn belangrijk voor het dagelijk gebruik van de unit, bijvoorbeeld om de temperatuurinstelling te wijzigen of eigenglijke werkingsinformatie op te vragen. De gebruikersparameters daarentegen biedenmeer geavanceerde functies zoals het wijzigen van deijdvertraging.

Elke parameter is bepaald door een code en een waarde. De parameter voor het selecteren van lokale of aan/uitafstandsbesturing bijvoorbeeld heeft code H07 en waarde / of 0.

Zie "Overzicht van de directe en de gebruikersparameters" op pagina 9 voor een overzicht van de parameters.

Bediening van de units

Dit hoofdstuk besteht informatie voor het alledaags gebruik van de units. Hier vindt u informatie over routinehandelingen zoals:

"Inschaken van de unit" op pagina 7 en "Uitschaken van de unit" op pagina 7,
"Wijzigen van de koeltemperatuur" op pagina 7 en "Wijzigen van de verwarmingstemperatuur" op pagina 7,
"Raadplegen van huidige werkingsinformatie" op pagina 8,
"Terugstellen van een alarm" op pagina 8,
"Terugstellen van een waarschuwing" op pagina 8.

Ga als volgt te werk om de unit in de stand koelen in te schakelen:

1 Druk ongeveer 5 seconden op de -toets, het controelampje wordt weergegeven.

Ga als volgt te werk om de unit in de stand verwarmen in te schakelen:

1 Druk ongeveer 5 seconden op de -toets, het controlelampje wordt weergegeven.

Vervolgens worden in beiden gevallen een opstartcyclus opgestart, de contrôlelampjes 日 1 en 2 gaan branden afhankelijk van de geprogrammeerdethermostatlaufactie.

Als het controleampje 1 of 2 knippert, dan geeft dat aan dat er een opstartverzoek voor compressor 1 of 2 is. De compressor start op als de timer nul heeft bereikt.

LET OP

Zie "Selecteren van lokale of aan/uit-afstandsbesturing" op pagina 11 als aan/uit-afstandsbesturing is ingeschakeld.

2 Als u de unit voor het eerst opstart of als de unit voor langere tijd Niet is gebruikt neemt u best de volgende controliest door.

Abnormaal geluid of trillingen

Zorg ervoor dat de unit geen abnormaal geluid of trillingen voortbrengt: contrôleer de bevestigingen en de leidingen. Als de compressor een abnormaal geluid voortbrengt kan dit ook het gevolg zichen van een teveel aan koelmiddel.

Bedrijsdruk

Het is belangrijk de hoge en lage druk van het koelcircuit te controeren om te verzekeren dat de unitaar behoren functioneert en het nominaal afgegeben vermogen worden bereikt.

De gemeten drukniveauaus zullen schommelen:tussen een minimum- en een maximumwaarde, afhankelijk van de temperatuur van het water en de omgeving (op het moment van de meting).

3 Als de unit na een paur minuten nicht start dient u de eigendijke werkingsinformatie te raadplegen in de lijst van directe parameters. Raadpleeg ook het hoofdstuk "Storingsopsporing" op pagina 13.

LET OP

Bij aan/uit-afstandsbesturing (H O T = t) is het aanbevolen om een aan/uit-schakelaar te monteren nabij de unit, en dit in series met de afstandsschakelaar. De unit kan dan vanop beidenplaatsen wordenuitgeschakeld.

De keuze tussen koelen en verwarmen kan enkel gebeuren bij het opstarten. Omschakelen is onmongelijk zonder de unit uit te schakelen.

Uitschakelen van de unit

Ga als volgt te werk om de unit uit te schakelen als de stand koelen in werkking is:

1 Druk ongeveer 5 seconden op de -toets, het controlelampje dooft.

Ga als volgt te werk om de unit UIT te schakelen als de stand verwarmen in werkig is:

1 Druk ongeveer 5 seconden op de -toets, het controlelampje wordt gedoofd.

LET OP

Zie "Selecteren van lokale of aan/uit-afstandsbesturing" op pagina 11 als aan/uit-afstandsbesturing is ingeschakeld.

Directe parameters raadplegen en wijzigen

Zie "Menu-overzicht" op pagina 16 voor een overzicht van de menustructuur.

1 Druk op het hoofddisplay 5 seconden op [Se]. De -- parametergroep worden weergegeven.
2 Druk op de of -toets om de vereiste parametergroep te selecteren.
3 Druk op de 5e1 -toets om de geselecteerde parametergroep in te voeren.
4 Druk op de of toets om de vereiste parameter te selecteren.
5 Druk op de _el -toets om de geselecteerde parameter terraadplegen.
6 Druk op de of 空 -toets om de waarde van de geselecteerde parameter respectievelijk te verhogen of te verlagen. (Alleen geldig voor lezen/schrijven parameters.)
7 Druk op de Sel- toets om de gewijzigde instelling te bevestigen. OF Druk op de g, toets om de gewijzigde instelling te annuleren.
8 Druk op de [ g] -toets omtering te keren maar de parametergroep.
9 Druk 2 keer op de [wet] -toets om terug te keren maar het hoofddisplay.

Als er tijdens de procedure Niet 30 seconden lang op een toets worden gedrukt, dan gaat de weergegeven parametercode of waarde knipperen. Als nog eens 30 seconden Niet op een toets worden gedrukt, dan keert de besturing automatisch terug maar het hoofddisplay zonder een gewijzigde parameter op te slaan.

Raadplegen van parameters sensoruitleesmenu

Zie "Menu-overzicht" op pagina 16 voor een overzicht van de menustructuur.

De b01/b02/b03 parameters make deeluit van het "sensoruitleesmenu".

1 Druk op de -of 空 -toets op het hoofddisplay.

Als er nicht op een toets worden gedrukt, worden de waarde van 巴 巴 f -sensor weergegeben todtat er weeer worden gedrukt op 喜 of 喜 om een andere parameter te selecteren (b02 of b03).

2 Druk op de [Prg:toets om terug te keren maar het hoofddisplay.

Als er tijdens de procedure Niet 30 seconden lang op een toets worden gedrukt, dan gaat de weergegeven parametercode of waarde knipperen. Als nog eens 30 seconden lang Niet op een toets worden gedrukt, dan keert de besturing automatisch terug maar het hoofddisplay.

Wijzigen van de koeltemperatuur

1 Wijzig de r -koeltemperatuurparameter.

Dit is een directe parameter. Zie "Directe parameters raadplegen en wijzigen" op pagina 7.

LET OP Als het dubbele instelpunt is geactiveerd (zie "Dubbeleinstelpuntbesturing selecteren" op pagina 11).

Wijzigen van de verwarmingstemperatuur

1 Wijzig de -3-verwarmingstemperatuurparameter.

Dit is een directe parameter. Zie "Directe parameters raadplegen en wijzigen" op pagina 7.

Als het dubbele instelpunt is geactiveerd (zie "Dubbeleinstulpuntbesturing selecteren" op pagina 11).

Raadplegen van huidige werkingsinformationie

De eigenglike werkingsinformatie die u kunt raadplegen in de lijst van directe parameters omvat:

bI: waterinlaattemperatuur verdamper,
b02: wateruitlaattemperatuur verdamper,
b03: als de modus koelen is ingeschakeld: temperatuur van inlaatwater aan de condensor. Als de modus verwarmen is ingeschakeld: temperatuur van inlaatwater aan de verdamper.
- t0: totaal aantal bedrijfsuren van de compressor 1,
- c 1/1: totaal aantal bedrijfsuren van de compressor 2,
一 5 : totaal aantal bedrijsuren van de pomp.

• De parameters b01, b02 en b03 nutzen ook worden geraadpleegd door het "sensoruitleesmenu". Raadpleeg "Raadplegen van parameeters sensoruitleesmenu" op pagina 7.
• Om de timers van de parameters c , c en c terug te stellen, die "Terugstellen van een waarschuwing" op pagina 8.

Dit zijn directe parameters,zie"Directe parameters raadplegen en wijzigen" op pagina 7.

Terugstellen van een alarm

Als een alarm worden vastgesteld gebeurt het volgende:

• het alarmrelais worden geactiveerd,
  het -controlelampje wordt weergegeven
  het scherm begint te knipperen en toont afwisselede alarmcode en de waterinlaattemperatuur.

De volgende alarmcodes können op het scherm verschijnen:

R: een vorstbeveiligingsalarm is in werking gesteld.
E: de NTC-sonde die de waterinlaattemperatuur aan de verdamper meet is defect.
E2: de NTC-sonde die de wateruitlaattemperatuur van de verdamper meet is defect.
E3: de zekering voor de verwarmingstape van de verdamper (F4) is gesprongen, er is een tegenfasestoring of een probleem met de I/O-printkaart (A2P).

Als de unit over een vorstbeveiliging beschikt, monteert u best het remote-indicatielampalarm (H3P) (zie bedradingschema bij de unit). Op deze manier wordt de gesprongen zekering van de verwarmingstape van de verdamper (F4) sneller gedetecteerd en voorkomt u dat het circuit bevriest als het koud is.

EHS: geeft aan dat de voedingsspanning extreem hoog is. In dit geval dient u een erkend elektricien te raadplegen.
EL: geeft aan dat er een voedingsstoring is (voorbeeld: ruis). In dit geval dient u een erkend elektricien te raadplegen.
EL2: geegt aan dat er een voedingsstoring is (voorbeeld: ruis). In dit geval dient u een erkend elektricien te raadplegen.
ELS: geeft aan dat de voedingsspanning extreem laag is. In dit geval dient u een erkend elektricien te raadplegen.
- EPb: geeft aan dat de EEPROM op de printplaat van de besturing binnenin de unit defect is.
- EPr: geeft aan dat de EEPROM op de printplaat van de besturing binnenin de unit defect is.
FL: geeft aan dat er geen waterstroom was gedurende eenperiode van 15 seconden nadat de pomp was opgestartof gedurende 5 seconden verwijl de compressor werkte ofdat de overstroombbeiliging van de pomp is geactiveerd.
HP1: geegt aan dat een hagedrukschakelaar, de thermische beveiliging van de uitlaat of de overstroombeveiliging van de compressormotor is geactiveerd of dat de NTC-sonde, die de omgevingstemperatuur meet, defect is.

• F + HP: geeft aan dat er waarschijnlijk een RPP-storing is of dat de F4-zekering is doorgebrand.
  LP: geeft aan dat de lagedrukschakelaar is geactiveerd.
  EER: geeft aan dat er sprake is van een communicatiestoring in de interface voor afstandsbediening.
  Offline: communicatistoring tussen de digitale controller van de unit en de interface voor afstandsbediening. Bevestig de juiste selectie van de parametercode H23. Deze要去 standaardinstelling 0 zijn. Bevestig bovendien de juiste installmente volgens de installationhandleiding van de interface voor afstandsbediening EKRUMCA.

Als de alarmcodes FL en H I afwisseIend knipperen is het alarm hoogstwaarschijnlijk veroorzaakt door de fasebeveiliging of door een gesprongen zekering van de verwarmingstape van de verdamper (F4).

Ga als volgt te werk om een alarm terug te stellen:

1 Zoek de oorzaak van de uitval en verhelp het.

Raadpleeg het hoofdstuk "Storingsopsporing" op pagina 13.

2 Als de alarmcodes R I, FL, HP I of LP I op het scherm verzchijnen, dient u het alarm manueel terug te stellen door gedurende ongeveer 5 seconden gewelijktijdig op de clear-combinatietaeetsen en 念 te drukken.

In alle andere geallen worden het alarm automatisch teruggesteld.

De storingscode en het 一 -controlelampje verdwijnen van het scherm zodra u het alarm hebt terugesteld. De besturing zeit de normale werking voort en toont de waterinlaattemperatuur.

Terugstellen van een waarschuwing

Bij normale werkung kan het scherm van de besturing beginnen knipperen, waar bij afwisselede waterinlaattemperatuur en de volgende waarschuwingscode verschijnen:

• H_C : geegt aan dat compressor 1 aan onderhoud toe is: het totaal aantal werkingsuren van compressor 1 (directe parameter c^(0) ) hebdt de ingestelde drempelwaarde van de timer voor onderhoudswaarschuwing overschreden (gebruikersparameter c^(4) ).
• Hc2: geegt aan dat compressor 2 aan onderhoud toe is: het totaal aantal werkingsuren van compressor 2 (directe parameter c I) heeft de ingestelde drempelwaarde van de timer voor onderhoudswaarschuwing overschreden (gebruikersparameter c I4).

Ga als volgt te werk om de onderhoudswaarschuwing Hc I of Hc2 terug te stellen:

1 Raadpleeg c 10 bedrijsuren van compressor 1 of c/1 bedrijsuren van compressor 2.
Dit zijn directeparameters,zie"Directeparametersraadplegen en wijzigen"op pagina 7.
2 Druk 5 seconden land gliktijdig op de 空 -en 空 -toets als de c口 of c/ parameterwaarde wordt weergegeven. De waarde van de timer wordt en de waarschuwing wordt teruggesteld.

Vergeetiet de vereiste onderhoudsactiviteitenuit te voeren na het terugstellen van de timers.

U kunt Niet alleen timers c 10 en c 11 terugstellen, maar opdezelfde wijze ook timer c 15 (bedrijfsuren van pomp).

Geavanceerde eigenschappen van de digitale besturing

Dit hoofdstuk geeft een overzicht van de directe parameters en gebruikersparameters van de besturing. In het volgende hoofdstuk worden u geleerd hoe u de unit=kunt opzetten en configureren met behulp van deze parameters.

Overzicht van de directe en de gebruikersparameters

De lijst van directe parameters is toegankelijk door gedurende ongeveer 5 seconden de [Sei]toets in te drukken. Zie ook "Directe parameters raadplegen en wijzigen" op pagina 7.

Parametergroep Parametercode		Beschrijving	Standaardwaarde	Min Max Units			Lezen/schrijven	Gebruiker/direct	Modbus-adres	Parametertype(a)
-r-r-23		Meeteenheid 0=°C l=°F	0	0		1		L	/	S
-R- Geen	gebruikers-of directe parameters toegankelijk
-b-	b01	Waterinlaattemperatuur verdamper				0,1°C	L	D	102	A
	b02	Wateruiltaattemperatuur verdamper				0,1°C	L	D	103	A
	b03	Als de modus koelen is ingeschakeld: temperatuur van inlaatwater aan de condensor. Als de modus verwarmen is ingeschakeld: temperatuur van inlaatwater aan de verdamper.				0,1°C L D	104	A
-c-	c07	Tijdvertragingussen opstarten pomp en opstarten compressor	15	0	999	1 sec	L/S	G	238	I
	c08	Tijddrempelwaardeussen uitschakenen van unit en uitschakenen van pomp	0	0	150	1 min	L/S	G	239	I
	c 10	Totaal aantal bedrijsuren van compressor 1				x100 uren	L D 122		A
	c 11	Totaal aantal bedrijsuren van compressor 2				x100 uren	L D 123		A
	c 14	Onderhoudsdrepelwaarde voor onderhoudswaarschuwing (c 10 en c 1 t)	0	0	100	x100 uren	L/S	G	241	I
	c 15	Totaal aantal bedrijsuren van pomp				x100 uren	L	D	126	A
-d- Geen	gebruikers-of directe parameters toegankelijk
-F- Geen	gebruikers-of directe parameters toegankelijk
-H-	H0b	Om besturing koelen/verwarmen vanop afstand te activeren ∅-niet actief i-actief (alleen als P09=9)	0	0		1		L	/	S
	H07	Om aan/uit-aftstandsbesturing te activeren ∅-niet actief i-actief (alleen als P34=23)	0	0		1		L	/	S
	H09	Om het besturingstoetsenbord te vergrendelen ∅-verrendelen i-ontrendelen	1	0		1		L	/	S
	H10	Serieel adres voor BMS-aansluiting	1	1	200		L/S	G	256	I
	H23	Om adreskaartaansluiting te selecteren ∅-aansluiting interface voor afstandbedieliening i=MODBUS-aansluiting	0	0		1		L	/	S
-P-	P09	Veranderlijke selectie digitale input S7S ∅-geen functie ∅-koelen/verwarmen vanop afstand (alleen actief in combinatie met H0b) i3=dubbel instelpunt vanop afstand SELECTEUR GEEN ANDERE WAARDEN	9	0	27		L/S	G	277	I
	P34	Veranderlijke selectie digitale input S9S ∅-geen functie i3=dubbel instelpunt vanop afstand i3=aan/uit-aftstandsbesturing (alleen actief in combinatie met H07) SELECTEUR GEEN ANDERE WAARDEN	23	0	27		L/S	G	329	I
-r-	r01	Koeltemperatuur	12,0	8,0(b)	25,0	0,1°C	L/S	D	41	A
	r02	Koeltemperatuurverschil	3,0	0,3	19,9	0,1°C	L/S	D	42	A
	r03	Verwarmingstemperatuur	30,0	15,0	50,0	0,1°C	L/S	D	43	A
	r04	Verwarmingstemperatuurverschil	3,0	0,3	19,9	0,1°C	L/S	D	44	A
	r21	Koeltemperatuur 2(c)	12,0	8,0(b)	25,0	0,1°C	L/S	D	55	A
	r22	Verwarmingstemperatuur 2(c)	30,0	15,0	50,0	0,1°C	L/S	D	56	A
-l-	Geen gebruikers-of directe parameters toegankelijk
-f-	H99	Softwareversie					L	D	208	I

(a) D=digital, A=analogog, I=integer.
(b) -2,0 en -7,0 alleen geldig voor eenheden met glycoltoepassingen.
(c) Gebrukt als dubbel instelpunt is geactiveerd in P09 of P34 en dubbel instelpunt digitale input is gesloten.

LET OP

Als de gebruikersparameters worden geraadpleegd, worden de directe parameters ook getoond.

Zie "Menu-overzicht" op pagina 16 voor een overzicht van de menestructuur.

1 Druk in het geval van een digitale besturing ongeveer 5 seconden op de ^;^ en Selt- toelsen totdat O. O wordt weergegeven. Druk in het geval van een interface voor afstandsbediening een keer op Sot.
2 Voer het juiste wachtwoord in met behulp van de en toetsen. De wachtwoordwaarde is 2.
3 Druk op de Seltoets om het wachtwoord te bevestigen en het menu te selecteren; 5- P wordt weergegeven.
4 Druk op de ^sel -toets om de parameterinstellenen te raadplegen (= S - P) . (L - P) beteket nat het parameterniveau worden geraadpleegd, maar deze functie worden nicht gebruikt). De -r^- -parametergroep worden weergegeven.
5 Druk op de of toets om de vereiste parametergroep te selecteren.
6 Druk op de Seli -toets om de geselecteerde parametergroep in te voeren.
7 Druk op de of 空 -toets om de vereiste parameter te selectoren.
8 Druk op de el -toets om de geselecteerde parameter teraadplegen.
9 Druk op de of toets om de instelling te verhogen of te verlagen. (Alleen geldig voor lezen/schrijven parameters.)
10 Druk op de -toets om de gewijzigde instelling te bevestigen. OF Druk op de -toets om de gewijzigde instelling te annuleren.
11 Druk op de [Pig;]toets om terug te keren maar de parametergroep.
12 Druk 2 keer op de [_t,ss] -toets om terug te keren maar het hoofddisplay.

Als er tijdens de procedure Niet 30 seconden lang op een toets worden gedrukt, dan gaat de weergegeven parametercode of waarde knipperen. Als nog eens 30 seconden Niet op een toets worden gedrukt, dan keert de besturing automatisch terug maar het hoofddisplay zonder een gewijzigde parameter op te slaan.

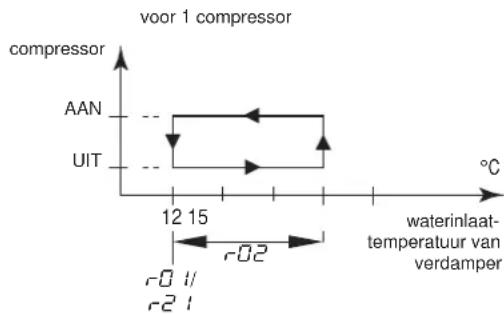

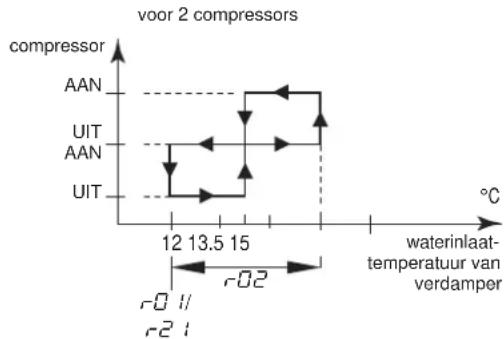

Wijzig de r - Q^2 -koeltemperatuurverschilparameter.

Dit is een directe parameter. Zie "Directe parameters raadplegen en wijzigen" op pagina 7.

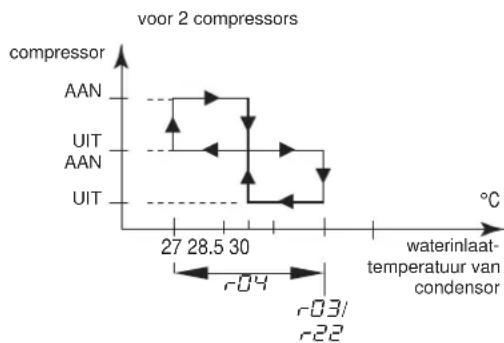

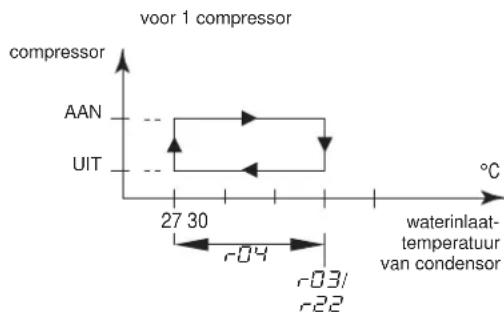

Bepalen van het verwarmingstemperatuurverschil

Wijzig de r -verwarmingstemperatuurverschilparameter.

Dit is een directe parameter. Zie "Directe parameters raadplegen en wijzigen" op pagina 7.

Bepalen van de meeteenheid

Afhankelijk van de instelling van gebruikersparameter 23 (meeteenheid), alle temperatuurwaarden worden weergegeven in ^ C (= 0) of in ^ F (= t) .

Dit is een gebruikersparameter. Zie "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

Bepalen van deijdvertragingussen het opstarten van de pomp en van de compressor

Met gebruikersparameter c0 7 kunt u de tijdvertraging bepalenussen het opstarten van de pomp en van de compressor.

Dit is een gebruikersparameter. Zie "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

Bepalen van deijdvertragingussen het uitschakelen van de unit en van de pomp

Met gebruikersparameter c sunt u deijdvertraging bepalen tussen het uitschaken van de unit en van de pomp, en meer bepaald de期内e waarin de pomp blijf functioneren nadat de unit isuitgeschakeld.

Dit is een gebruikersparameter. Zie "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

Bepalen van de drempelwaarde van de timer voor onderhoudswaarschuwing

Met de gebruikersparameter c 14 kunt u een timerdrempel bepalen (bedrijfsuren van de compressor). Daarna za del besturing een onderhoudswaarschuwing of -vraag weergeven.

Dit is een gebruikersparameter. Zie "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

Selecteren van lokale of afstandsbesturing voor koelen/verwarmen

De gebruikersparameter HOB in combinatie met de afstandsschakelaar voor koelen/verwarmen (gemonteerd door de klant) maar de gebruiker toe om koelen of verwarmen te selecteren zonder gebruik te make van de en -toetsen op de besturing.

• Als de gebruikersparameter H b is ingesteld op (=niet actief) dient u koelen of verwarmen te selecteren met behulp van de besturing.
  ■ Als de gebruiksparameter Hb wirdt ingesteld op I (=actief) gebeurt het koelen of verwarmen met behulp van de afstandsschakelaar.

Dit is een gebruikersparameter. Zie "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

• Dit geldt alleen als PQR (veranderlijke digitale input selectie S7S) waarde 9 maar (fabriekswaarde).
  ■ Als de dubbele-instelpuntfungtie wordt geselecteerd voor deze functie (P09 = 13) dan is de besturing koelen/verwarmen vanop afstand Niet geactiveerd. Dit betekent dat de 空 of 空 -toets op de besturing nog steeds actief is.

Selecteren van lokale of aan/uit-afstandsbesturing

Met behulp van gebruikersparameter H07 in combinatie met de aan/uit-afstandsschakelaar (gemonteerd door de klant) kan de gebruiker de unit inschaken zonder de ※ of ※ -toets op de besturing te gebruiken.

• Als gebruikersparameter H07 is ingesteld op (=niet actief), kan de unit alleen worden ingeschakeld met behulp van de -en -toets op de besturing.

• Als gebruikersparameter H07 is ingesteld op I (actief), dan kan de unit als volgt worden in- of uitgeschakeld:

• Als de aan/uit.afstandsschakelaar worden geopend, dan worden de unit uitgeschakeld en is het Niet möglichk om de unit in/uit te schakelen verwijl de ※ - of ※ -toets op de besturing worden ingedrukt (5 sec).

• Als de aan/uit.afstandsschakelaar worden gesloten, dan worden de unit ingeschakeld en is het möglichk om de unit in/uit te schakelen verwijl de - of -toets op de besturing worden ingedrukt (5 sec).

Dit is een gebruikersparameter. Zie "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

Dit geldt alleen als P34 (veranderlijke digitale input selectie S9S) waarde 23 heeft (fabriekswaarde).
■ Als de dubbele-instelpuntfungtie worden geselecteerd voor deze functie (P34 = 13) dan is de aan/uit-afstandsbesturing nicht geactiveerd.

Dubbele-instelpuntbesturing selecteren

Gebruikersparameters P09 (veranderlijke digitale selectie S7S) en P34 (veranderlijke digitale selectie S9S) können worden gebruikt om de dubbele-instelpuntbesturing toe te Kennen aan S7S of S9S.

Er zijn 3 verschillende besturingen beschikbaar voor 2 verschillende veranderlijke digitale inputs (S7S en S9S):

• P09:veranderlijke selectie digitale input S7S

0=geen functie
9=koelen/verwarmen vanop afstand
13=dubboinstelpunt vanop afstand

P34:veranderlichenselectie digitale input S9S

0=geen functie
13=dubbel instelpunt vanop afstand
23=aan/uit vanop afstand

Als de schakelaar dubbel instelpunt open is, dan worden het eerste instelpunt geactiveerd (r01 koeltemperatuur of r03 verwarmingstemperatuur, afhankelijk van de stand koelen of verwarmen).

Als de schakelaar dubbel instelpunt gesloten is, dan worden het tweeede instelpunt geactiveerd (r² / koeltemperatuur 2 of r²/verwarmingstemperatuur 2, afhankelijk van de stand koelen of verwarmen).

Dit is een gebruikersparameter. Zie "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

Afsluiten van het toetsbord van de besturing

Als de gebruikersparameter H09 op is ingesteld,kest u de onderstaande geavanceerde functies nicht langeruitvoeren met behulp van de besturing:

■ wijzigen van directe en gebruikersparameters (de parameters kuren worden opgeroepen maar Niet gewijzigd),
- terugstellen van de timers.
in/uitschakelen van de unit tijdens koelen of verwarmen

Als de gebruikersparameter H09 op 1 is ingesteld,kest u de hierboven vermelde geavanceerde functies wel uitvoeren met behulp van de besturing.

Om de Waarde van gebruikersparameter H09 van 1 in te wijzigen, cunt u de standardwijzigingsprocedure gebruikersparameter met het standardwachtwoord "C2" gebruiken. Raadpleeg "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

Om de waarde van gebruikersparameter H09 van in te wijzigen, kunt u de wijzigingsprocedure gebruikersparameter met het toegewezen wachtwoord "i i" gebruiken. Raadpleeg "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

BMS-AANSLUITING MODBUS

Als u de optionele set adresaart EKAC10C installeert, kurz u met uw koeler communeren via een gebouwbeheersysteme of een bewakingssysteme via het Modbus-protocol.

Algemene beschrijving van Modbus

De adreskaart communiceert via het Modbus-protocol.

Verschillende onderdelen van het communicatienetwork

Het communicatienetwork bestaatuit twee belangrijke onderdelen:

Het gebouwbeheersystem (BMS) of bewakingssystem.
De koeler of meertere koelers.

• Het BMS of een ander bewakingssystem kan communicatoren met de koelers via de adreskaart.

De communicatie worden beheerd overeenkomstig een masterslavestructuur voor polling, waar bij het bewakende BMS de master is en de adreskaarten de slaves zich.

• De koelerunit kan worden geidentificiered door de bewaker door de toewijzing van een adres in het Modbus-network. Het adres van de koelerunit kan worden geprogrammeerdijdens de configuratie van de BMS-instellen.
• De variabelendatabase van elke koeler met geinstalleerde adreskaart is het referentiepunt voor de leverancier van het bewakingsystem in Modbus voor het toekennen van een geschikte betekenis aan de variabelen.

De variabelen können worden gelezen en/of geschreven door het bewakingsystem. Of de variabelen alleen read-only of read/write zich is afhankelijk van de aangesloten koeler en/of het applicatieprogramma dat worden gebruikt.

• A Is het bewakingsysteme een waarde toekent aan een variabile met read-onlystatus, dan worden de opdracht hebelaal Niet uitgevoerd.
  V Ariabelen die worden opgevgraagd door het bewakingssysteme en die Niet beschikbaar zijn in een koeler met een adreskaart, worden van de adreskaartaar het bewakingsystem gestuurd met nul waarde. Het bewakingssysteme要去 deze juist beheren.
• A Is het bewakingsysteme probeert om een waarde van een parameter te schrijven die buiten het bereik ligt, dan worden het schrijven genedeerd.

Algemene informatatie over het Modbus-protocol

Het Modicon Modbus-protocol dat worden uitgevoerd in de adreskaart voldoet aan de inhoud van het volgende document:

Modicon Modbus Protocol

Reference Guide

Juni 1996, PI-MBUS-300 Rev. J

Het Modbus-protocol dat wordt uitgevoerd is van het RTU-type (Remote Terminal Unit) engebaseerd op transmissietijden. De configuratie maakt gebruik van het multidrop-kenmerk van RS485. Het adres dat binnen het Modbus-pakket worden verstuurd spreekt de koelerunit aan.

Geimplementeerde RS485-communicatie-instellungen voor het Modbus-protocol

De RS485-communicatie-instellenen worden als volg geimplementeerd:

Baud-rate: 9600
Stopbit: 2
Panteit: geen

Geimplementeerde commando's voor het Modbus-protocol

De geimplementeerde commando's in het programme zijn als volgt:

Modbus-commando Belekenis Aantekeningen
01 Coilstatus lezen	Digitale variabile(n) lezen	Vraagt huidige status op (AAN/UIT) van een groep van logic coils of discrete input
02 Inputstatus lezen	Digitale variabile(n) lezen	Vraagt huidige status op (AAN/UIT) van een groep van logic coils of discrete input
03 Holding-registers lezen	Analoge variabile(n) lezen	Vraagt huidige binaire waarde op in een ofeer holding-registers
04 Inputregisters lezen	Analoge variabile(n) lezen	Vraagt huidige binaire waarde op in een ofeer holding-registers
05 Enkele coil forceren	Individuèle digitale variabile(n) schrijven	Forceert enkele coil in AAN-of UIT-status
06 Enkel register voorinstallen	Individuèle analoge variabile(n) schrijven	Plaatst een specifieke binaire waarde in een holding-register
15 Meerdere coils forceren	Een reeks digitale variabilen schrijven	Forceert de definitie van een reeks van opvolgende logic coils in de AAN- of UIT-status
16 Meerdere registers voorinstallen	Een reeks analoge variabilen schrijven	Plaatst specifieke binaire waarden in een reeks van opvolgende holding-registers

Let op:

Vanwege de variatie van de koelers met geinstalleerde adreskaarten worden er geen anderscheid gemaaktussen inputvariabelen (met read-only-status) en outputvariabelen (met read/write-status) zodate de kennis van de database en het beheer waarvan afhankelijk is van het deel dat aanwezig is in het bewakingsystem.
Op grond van de algemene aard van het systeme antwoordt de adreskaart op bezelfde wijze op verschillende Modbuscommando's.

Gegevensweergave van het Modbus-protocol

Digital

Alle digitale gegevens zijn gecodeerd door een enkele bit:

"0" voor UIT
"1" voor AAN.

Alle digitale variabelen zijn toegewezen aan bits van opvolgende registers, waar bij telkens:

de lagere-adresvariabile is toegewezen aan de minder belangrijke bit
de hogere-adresvariabile is toegewezen aan de belangrijkste bit.

Analoge en integere gegevens

Een analoge en integere waarde worden vertegenwoordigd door een 16-bit WORD-register in binaire notatie. Voor elk register geldt dat de eerste byte de bits met hogere rang bevat en de tweede byte de bits met lagere rang.

• De analoge variabelen worden weergegeven in tienden: de waarde 10,0 wordt bijv. verzonden als 0064h=100d en de waarde -10,0 wordt bijv. verzonden als FF9Ch=-100d
• De integere variabelen worden verzonden met behulp van de effectieve waarde: de waarde 100 worden bijv. verzonden als 0064h = 100d

De adreskaart werkst op registers waar bij een register moet worden beschouwd als 16-bit.

Als het BMS of bewakingssysteme probeert om een waarde van een parameter te schrijven die buiten het bereik ligt, dan worden het schrijven genexeerd.

Geimplementeerde storingscode

Code Interpretatie Modbus Toestand

1 Ongeoorloofde functie Bericht worden nicht understand of het benodigde?aantal variabelen is groter dan de toegestane grenswaarde (length ≤20).

Definierten van de BMs-instelling

Activeren van het Modbus-protocol

Het Modbus-protocol wordt geactiveerd door de H23-parameter op in te stellen.

Dit is een gebruikersparameter. Zie "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

Bepalen van het sérieèle adres van de unit

Stel parameter H in om het unieke sériele adres van elke unit te definièren dat nodig is voor de communicatie met het bewakingsystem.

Dit is een gebruikersparameter. Zie "Gebruikersparameters raadplegen en wijzigen" op pagina 10.

Variabelendatabase

Het BMS of het bewakingsysteme en de koelerunit communereren met elkaar via een vaste set van variabelen. Deze worden ook adresnummers genoemd. Hieronder staat de benodigde informatatie over de digitale, integere en analoge variabelen die het BMS of het bewakingsystem kan lezen uit of kan schrijvenaar de adreskaart van de koeler.

Raadpleeg "Overzicht van de directe en de gebruikersparameters" op pagina 9 voor de adressen van alle directe en gebruikersparameters.

Overzicht van alle variabelen die geen directe of gebruikersparameters zijn

Beschrijlvng		Modbus -adres	Parametertype (a)
Circuitalarm	1=A1, HP1, of LP1 alarmcodes actief 0=geen alarmcode actief	Lezen 41 D
Algemeen alarm	1=FL alarmcode 0=geen alarmcode actief	Lezen 45 D
Alarm NTC-sonde	1=E1, E2, of E3 alarmcodes 0=geen alarmcode actief	Lezen 46 D
Input van debietschakelaaralarm	1=gesloten 0=open	Lezen 53 D
Input van veranderlijke digitale S7S-input	1=gesloten 0=open	Lezen 54 D
Input van hoge druk of lozingsbeveiliging of overstroombeveiliging	1=gesloten 0=open	Lezen 55 D
Input van lage-drukschakelaaralarm	1=gesloten 0=open	Lezen 56 D
Input van veranderlijke digitale S9S-input	1=gesloten 0=open	Lezen 57 D
Output van compressor 1	1=aan 0=uit	Lezen 59 D
Output van compressor 2	1=aan 0=uit	Lezen 60 D
Output van pomp	1=aan 0=uit	Lezen 61 D
Output van omkeerklep	1=aan 0=uit	Lezen 62 D
Output van alarm	1=aan 0=uit	Lezen 63 D
Aan ofuit	1=aan 0=uit	Lezen/ schrijven	64
Koelen of verwarmen	1=koelen 0=verwarmen	Lezen/ schrijven	65

In dit onderdeel worden nuttige informatie gegeven over het opsporen en oplossen van bepaalde storingen die in de unit+kennen voorkomen.

Voer alsijd eerst een grondige visuèle contrôle uit van de unit enzoek waar voor de hand ligende storingen zoals losse aansluitingen of foute bedrading vooraleer de procedure voor storingsopsporing aan te vangen.

Neem dit hoofdstuk zorgvuldig door vooraleer uw verdeler ter raadplegen. Het zal u tijd en geld besparen.

Schakel steeds de hoofdschakelaar van de unit uit vooraleer u het voedingspaneel of de schakelkast controeert.

Als een beveiliging in werkung is getreden dient u de unit uit te schakelen en na te gaan waarom de beveiliging in werkung is getreden vooraleer deze terug te stellen. De beveiligingen mogen onder geen bedding worden overbrudg of op een andere waarde worden ingesteld dan deze van de fabrieksinstelling. Raadpleeg uwplaatselijke verdeler als u de oorzaak van de storing Niet kut vinden.

Fenomeen 1: De unit start nicht, maar het controleampje brandt

MOGELUKE OORZAKEN	WAT TE DOEN
De temperaturinstelling is nicht correct.	Controler de instilling van de besturing.
Storing in de voeding. Controller de sp	panning op het voedingspaneel.
Doorgebrande zekering of onderbreking van een beveiliging.	Controler de zekeringen en beveiligingen. Vervang deze door zekeringen van bezelfde waarde en hetzelfde type (raadpleeg "Elektrische specificaties" op pagina 2).
Losse aansluitingen. Controller de aa	sluitingen van de lokale bedrading en de interne bedrading van de unit. Maak alle losse aansluitingen vast.
Kortgesloten of gebroken draden.	Controler de circuits met behulp van een testapparaat en reparer deze indien nodig.

Fenomeen 2: De unit start nicht, maar het controelampje knippert

MOGELIJKE OORZAKEN	WAT TE DOEN
De vlotterstarttimer loopt nog. De unit	zal na ongeveer 15 seconden starten. Controller of er water door de verdamper stroomt.
De antipendeltimer loopt nog. Het circuit	uit kan pas na ongeveer 6 minuten opstarten.
De bewakingtimer loopt nog. Het circuit	uit kan pas na ongeveer 1 minuut opstarten.

Fenomeen 3: De unit start nicht en het controelamplej brandt nicht

MOGELIJKE OORZAKEN	WAT TE DOEN
Eén van de volgende beveiligingen is in werkung getreden: • Fasebeveiliging • O v erstroomrelais (K*S) • Thermische beveiliging van de afvoer (Q*D) • Thermostat voor verdampingtemperatuur (S*T) • Debietschakelaar (S10L) • Hogedrukschakelaar (S*HP)	Controleer de besturing en raadpleeg fenomeen "4. Eén van de volgende beveiligingen is in werkung getreden". Raadpleeg het hoofdstuk "Terugstellen van een alarm" op pagina 8 bij de toelichting over de digitale besturing.
De unit verkeert in vorstbeveiligingsalarm.	Controleer de besturing en raadpleeg fenomeen "4. Eén van de volgende beveiligingen is in werkung getreden". Raadpleeg het hoofdstuk bij de toelichting over de digitale besturing. "Terugstellen van een alarm" op pagina 8
De aan/uit-input vanop afstand is ingeschakeld en de afstandsschakelaar is uitgeschakeld.	Schakel de afstandsschakelaar in of schakel de aan/uit-input uit.
Het toetsenbord is vergrendeld. De gebruikersparameter HQR is ingesteld op U.	Ontgrendel het toetsenbord van de besturing.

Fenomeen 4: Eén van de volgende beveiligingen is in werkig getreden

Fenomeen 4.1: Overstroomrelais van de compressor
MOGELIJKE OORZAKEN	WAT TE DOEN
Storing in een van de fasen. Controller	de zekeringen op het voedingspaneel of meet de spanningstoevoer.
De spanning is te laag. Meet de spanningstoevoer.
De motor is overbelast. Stel deze terug.	Raadpleeg uw verdeler van als de storing blijft bestaan.
TERUGSTELLEN Druk op de rode toets van het overstroomrelais in de schakelkast. De besturing moet ook nog worden teruggesteld.

Fenomeen 4.2: Lagedrukschakelaar of antivriesalarm
MOGELIJKE OORZAKEN	WAT TE DOEN
Er is te weinig waterstroom waar de waterwarmtwisselaar toe.	Verhoog de waterstroom.
Er is te weinig koelmiddel. Controller de unit op lekken en vul indien nodig koelmiddel bij.
De unit fonctioneert buiten het werkingsbereik.	Controller de werkingscondities van de unit.
De inlaattemperatuur aan de waterwarmtewisselaar is te laag.	Verhoog de waterinlaattemperatuur.
De debietschakelaar functioneert Niet of er is geen waterstroom.	Controller de debietschakelaar en de waterpomp.
TERUGSTELLEN Na stijging van de druk wordt de lagedrukschakelaar automatisch teruggesteld, maar de besturing moet dan nog worden teruggesteld.
Fenomeen 4.3: Hagedrukschakelaar
MOGELIJKE OORZAKEN	WAT TE DOEN
Er is te weinig waterstroom door de condensor.	Verhoog de waterstroom en/of controller de filter op verstopping.
TERUGSTELLEN Na een drukverlaging wordt de hagedrukschakelaar automatisch teruggesteld maar要去 de besturing nog worden teruggesteld.
Fenomeen 4.4: Fasebeveiliging Is Ingeschakeld.
MOGELIJKE OORZAKEN	WAT TE DOEN
Twee fasen van de voeding� zijn verkeerd aangesloten.	Verwissel twee fasen van de voeding (enkel door een erkend elektricien).
Eén fase is Niet goed aangesloten.	Controller de aansluiting van allefasen.
TERUGSTELLEN Na het verwissenelen van twee fasen of stevig bevestigen van de voedingskabels wordt de beveiliging automatisch teruggesteld, maar要去 de unit nog worden teruggesteld.
Fenomeen 4.5: Thermische beveiliging van de uiltaat is ingeschakeld.
MOGELIJKE OORZAKEN	WAT TE DOEN
De unit fonctioneert buiten het werkingsbereik.	Controller de werkingscondities van de unit.
TERUGSTELLEN Na een temperatuurdaling wordt de thermische beveiliging automatisch teruggesteld maar要去 de besturing nog worden teruggesteld.
Fenomeen 4.6: Debletschakelaar Is Ingeschakeld.
MOGELIJKE OORZAKEN	WAT TE DOEN
Er is geen waterstroom.	Controller de waterpomp.
TERUGSTELLEN Nadat u de oorzaak van de storing heeft gezonden worden de debietschakelaar automatisch teruggesteld maar要去 de besturing nog worden teruggesteld.

Fenomeen 5: De unit valt stil kort nadat unde is ingeschakeld

MOGELIJKE OORZAKEN	WAT TE DOEN
Eén van de beveiligingen is in werkung getreden.	Controler de beveiligingen (raadpleeg fenomeen "4. Eén van de volgende beveiligingen is in werkung getreden").
De spanning is te laag. Controller de	spanning op het voedingspaneel en, indien nodig, op het elektrische gedeelte van de unit (de spanningsdaling door de voedingskabels is te groot).

Fenomeen 6: De unit functioneert constant verwilj de watertemperatuur hoger blijft dan de ingestelde temperatuur op de besturing

MOGELIJKE OORZAKEN	WAT TE DOEN
De ingestelde temperatuur op de besturing is respectievelijk te laag of te hoog.	Controleer en wijzig de temperatuurinstelling.
De warmteproductie, respectievelijk koudeproductie in het watercircuit is te hoog.	De koel-, respectievelijk verwarmingscapaciteit van de unit is te laag. Neem contact op met uwplaatselijke verdeler.
Er is te veel waterstroom. Herbereken	de waterstroom.

MOGELIJKE OORZAKEN	WAT TE DOEN
De unit is nicht maar behoren bevestigd.	Bevestig de unit overeenkomstig de instructies vermeld in de montagehandleiding.

ONDERHOUD

Om een optimale werkung van de unit te verzekeren dient u op geregelde tijdstempen de unit en de lokale bedrading te controleren.

Als de unit worden gebruikt voor airconditioningdoeleinden要去 hieronder beschreiben controle minstens een maal peraar worden uitgevoerd. Als de unit voor andere doeleinden worden gebruikt要去 dit om de 4 maanden gebeuren.

Vooraleer een onderhoud of herstelling uit te voeren要去 steeds de hoofdschakelaar op het voedingspaneel uitschakelen, de zekeringen verwijdenen of de beveiligingen van de unit openen.

Reinig de unit nooit met water dat onder druk staat.

Belangrijke informatie over het gebruekte koelmiddel

Dit product bevat gefluoreerde broeikasgassen die onder het Kyoto-protocol vallen.

Koelmiddeltype: R410A

GWP(1)waarde:2090

(1) GWP = Global Warming Potential (globaal opwarmingspotentieel)

Afhankelijk van de Europese of lokale wetgeving kuren periodieke inspecties voor koelmiddellemeken vereist zich. Voor meer informatie, geleieve contact op te nemen met uw lokale dealer.

Wat te doein bij onderhoud

Een erkend elektricien要去 instaan voor de controle van de bedrading en de voeding.

Lokale bedrading en voeding

• Controller de voedingsspanning op het lokale voedingspaneel. De spanning要去vereenkomen met de spanning vermeld op het identificatieplaatje van de unit.
• Controller de aansluitingen en zorg ervoor dat deze maar behoren zich bevestigd.
• Controller de goede werkig van de hoofschakelaar en het differentieel op het lokale voedingspaneel.

Interne bedrading van de unit

Controleer op het zicht of er in de schakelkasten geen losse aansluitingen steken (klemmen en componenten). Zorg ervoor dat de elektrische componenten Niet beschadigd zijn of los zitten.

Aarding

Zorg ervoor dat de aardkabels nog steeds maar behoren zijn bevestigd en de aardklemmen stevigং vastgemaakt.

Koelcircuit

• Controller de binnenkant van de unit op möglichke lekken. Raadpleeg uw plaatselijke verdeler als u eenlek vaststelt.
• Controller de bedrijsdruk van de unit. Raadpleeg "Inschakelen van de unit" op pagina 7.

Compressor

• Controller op möglichke olielekken. Raadpleeg uwplaatselijk dealer als er een olielek is.

• Controller de compressor op abnormale geluiden en trillingen. Als u de compressor is beschadigd, neem dan contact op met uw lokale dealer.

• Watertoevoer

• Controller de wateraansluiting nog stevig vastzit.

• Controller de waterkwaliteit (raadpleeg de montagehandleiding van de unit voor de specificaties).

Waterfilters

• Controller of de maasopeningen Nieteer dan 1 mm zich.

Vereisten voor het opruimen

Het ontmantelen van de unit, behandelen van het koelmiddel, olie en andere onderdelen moet gebeuren in overeenstemming met de relevante lokale en nationale reglementeringen.

(a) L - P functie worden nicht gebruikt.

CONTENIDO Páginia

Introduccion 1

Especificaiones tecnicas 2

Epyaia 1e TIC movadec

To Kepaiao auto npiypapei Tv Kaetaepivn xpon twv movaw. Ew 0a aTe nwc va npayatonoite epyaic poutiva onc:

"Evpyooinm movadac" 0n 8 Ka "Anevpyooinm n movadac" 0n 8,
"Ipooapoyn tou oneiou puoiang ts 8epokpaiaac uEnc" ot n eia 9 ka "Ipoopayn Tou oneiou puoiang mC 8epokpaoiae 8epavanc" ot eia 9,
"Avatpexovtac otic tepoxouc nnpopopiec itoupyiac 0tn oEla9,
"AtoataonwvEvBExEevBaaNc"Otn eia9,
"Enavaoppa npoeiobonoiuikw evbxiewv" oTn eai10.

Evpyoioin mscmuadac

Tia va evspyononoe T m ovaδa stn λeitoupyia ψuξης, aokouhote Ta napakatw bmuata:

1 KpatnoTe to nAnKtpo 念 natnevo yia nepiou 5 deupeoAeTTa, yia va eupavioTe i evokn luxvia (LED)

Tia va evpyoionoe T movada stn leitoupyia thepavonc, aokouhote Ta napakatw hmuata:

1 KpatnoTe to nAnKtpo 5 deutepoAeTta, yia va epaaviotei n evektkn luxvia (LED)

Kai otic duo nepiunwoeic Eekiva evac kukoc evpyooinonc Kai oEvdeiktke Luxviec (LED) 1, 1 ka avabouv avaloya e TIV npoypaumiaevn letoupyia eepoootam.

εππwnnou evekiknλuyia (LED) 1 n nuxia avaboovou, unoekvuetai otunapxé eva aitma ekivnonc tou oumuotn 1 n 2. O oumuotnc θα Eekivnoe μet ano to μnEvioo tou xpovodakontn.

Eav eivai evpyoioinuevo o eeyxoc evpyooinanc/anevpyooinanc tnexipionpiou, avatpeTe otyn evotnta "Enuoyovtac toniko eeyxo ntnlambdaeipioo evpyooinanc/anevpyooinanc" oneia 13.

2'OTav EKivá n mováda yia npwtn popa, n av n mováda exe i Teθei kToc λeIToupylac yia meyaln xpvikn nepiofo, ouotnvetai va npayatOnoTe touc napakatw eEyxouc.

AouvntioTcOeOpuBocKai Kpaadaooi

Bbaowte 0ti n mova 8ev dnmupeiyu xov aouvntouc opuouc npadaouc: eelye Tc ouvdoic kai tic ownyoeic. Av o uunieotnc dnmupeiyu tuxoy aouvntouc opuouc, auto unopei enionc va oepiaetai oe unepnnpwosuktkou μeou.

Πεηλειτουργίας

Eiva anapaimto va eEyxete nV uynn kai xaunn pieon Tou kukawatoc Tou uuktkou meou wote va Eaopaalizete m owt hieitoupyia nC movadac kai va diaoopaicet e ot ta eriyxavetal n ovuaotk anodoo.

Oi metpouveves nieoeic kuaivovtai metaEu ias neiyotns kai mias eaxiotnc tmu, avaloya e Tn thepokpaia tou vepou kai mTv Ewtepiikn thepukpaia (tn otynm ts metpnons).

3 Av n movada dev Eekivnoe ieta aio liya eenn ta, oumuouateite Tc tpxouoe n npopopiec aeitoupyia. nou unapxouv oTov kataloyo Tov aneuthetaia napaetpw. AvatpeEte enionc oTo Kepalao "Evtonuoc aaw" ot n eaiqa 16.

\SHEMEIΩS

Av xpoonoiie tov eeyo evpyooinoc/ anevpyooinoc meow thexepiaou (H7=1), oac ouviotoue va eykataofoe eva diakontn evpyooinoc/anevpyooinoc kovt a movada o eipa e to diakonttn mlexepiaou. H movada Ta npopei tote va tithetaai ektoc, aeitoupyiac ka ano tic duo thec

H enioyn tpontou aeitoupyiac yuenc n tpontou
aetoupyiac thepavanc mnopeia va yivei movo kata
tnv evapEn aietoupyiac. H enioyn miaac avtiotnc
kataotaanxwpiic va kkeiae T movada eiva
aduvam.

Anevpyoioin movadac

Tia va anevpyonoiote m ovaδa evw n λeitoupyia yixnc eivai evpyn, aokouhnte ta napakatw bmuata:

1 KpaTnTo nAiktpo Tnnevo yia nepinou 5 eutepeaTTa, ia va oBnoE n evekikn luxvia (LED)

Tia va anevpyonoiote m ova a vw n aeitoupyia 8epaovc eiva evpynt, aokouhnte ta napakatw bieta:

1 KpatnoTe to nAiktpo A natnuevo yia nepinou 5 deutepoAeTTa, yia va oBnOeN vEvEikTkiuXvi (LED)

\SHEMEIO

Eav evai evpyoiojevoc o eayxoc evpyoinoic/ anevepyoioioc mewon thexeiipntpiou, avatpeTe stnv evoteta "Eniayovtac toniko eeyxo n thexeiipio evpyoioioc/anepyoonoinc" otn oelia 13.

Tpnooc npofoa ncaippononoinc twv aoeow npapaetpwv

Tia eniokonnon mcs dounc tou evou, avatpeTe otnv evotnta "Eniokonnon neovou" 0n aeia 19.

1 KpaTnTe nAteo To nnKtpo [se] yia 5 eutepeenta, evw Biokote OTnv kupia oovn. Oa eapavotiei no ma da napaqetpvv -'.
2 PntnoTe to nKtpo 1y va v EuaEeTe Tnv eHouuTh oad a npaepv.
3 Pnntote to nAnktpo Se yia va eAeAeTe OTnv EnuEvyev ouda npapaeTpov.
4 Pnntote to nKtpo 1y va v eEeTe mV eHouuTH npapuETpo.
5 Pntto To nAnktpo yia va npoalte Tnv euiayevn npaepto.
6 Pnntote To nAiktpo Aia va auEnoe Tva ueoete avriotoxa npuon ts enyevnc npapetpou. (oxuei mvo ia napaetpouc avaywnc/ yypapcn.)
7 Pnntote to nKtpo (Se) yia va eipbaawote tv npononmuevn puthetaan. H Pnntote to nKtpo _1 + 2k^(1) yia va akupwotetnv npononmuevn puthetaan.
8 Pnntote to nKtpo [Pg] yia va enioppe Te oyn oua npapaeTpov.
9 Pnntote to nAnktpo 2 opec yia va enioppeet Otv kupia oboyn.

Eav kata Tn diapkeia Tnc diadiikaiaac dev natnei kaveva kouuni yia 30 deutepoAeTTa, o KWDIOc n n TuH TnC EmuaviOevnc npapetpu Oa apxiouv va avaboBvouv. Eav npaoov alaa 30 deutepoAeTTa xwiic va natnei kaveva kouuni, o EeYkTc Oa eIIOptpeai autoata otny Kupia oovn Xwpi v a anoNkEtuov oi tpontonmevec napaeTpol.

Tpnooc npoBoa n;Twv npapaeTpaw Tou evoeiEeWv aoThe npa

Tia eniokonnon nC dounc tou evou, avatpeTe oNv evotnta "Eniokonnon nevou" ot n eaiida 19.

Oi npapaeptpo 60/602/b03 anoteaou v tna Tou "evou evdeixewv aohtnpa".

1 Pnto To pKtpo n styn kupia ofoyn.

Ppooepioooc Tovpuoieew Tou BMS

Evpyoioiŋ Tou πωτokλou Modbus

To npwtoKoA Modbus eepyonoietai ev opioe TnV npapaepto H23 oyn tyn

Ppoketai yia ma npapatop xphotn, avatpeEte otny evotnta "Tporoc npoBoanc kai tpononoinanc npapetpwv xphot" ot n 0e1da 12.

PpooBIOpiOoC mG eipiaKnc dUbVOnC movadac

Tia va kaθopiəte T m ovaikn Εeipakn δeuhuvon Kaθε movaδac nou anateiial y a Tm v Enikovvua μ to ouotma entnpnonc, puθiote Tnv napapepto H 10.

Ppoketai yia ma npapatpo xphotn, avatpeEte oTny evotnta "TpOnc npoBoAnc kai tpononoinanC npapetpwv xphot" otn 0eA1a 12.
