GEBRUIKSAANWIJZING XAV-9550ES SONY

Om de demonstratie (Demomodus) te annuleren, zie pagina 7.

Om de FM-afstemstap te wijzigen, zie pagina 6.

Voor uw eigen veiligheid moet u dit apparaat in het dashboard van de auto installeren, aangezien de achterkant ervan tijdens het gebruik erg warm wordt. Zie "Verbinding/installatie" (pagina 12) voor meer informatie.

Geproduceerd in Thailand

Het naamplaatje met de werkspanning enz. bevindt zich onder aan de behuizing.

De CE-markering geldt alleen in landen waar deze wettelijk van kracht is. Dit is met name het geval in landen die deel uitmaken van de EER (Europese Economische Ruimte) en Zwitserland.

WAARSCHUWING

Stel het toestel niet bloot aan regen of vocht om brand en elektrische schokken te vermijden.

Open de behuizing niet om elektrische schokken te vermijden. Het toestel mag alleen door erkende technici onderhouden worden.

Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht zijn

Dit product werd vervaardigd door of in opdracht van Sony Corporation. EU-importeur: Sony Europe B.V. Vragen aan de EU-importeur of met betrekking tot Europese productconformiteit kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, België.

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU- conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

Deze apparatuur moet geïnstalleerd en bediend worden met de radiator op meer dan 20 cm afstand van het lichaam van een persoon.

Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere landen met afzonderlijke inzamelingssystemen)

Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, niet als huishoudelijk afval behandeld mogen worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,004% lood bevat. Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen voor mens en milieu die zijn gekoppeld aan verkeerde afvalbehandeling. Het recyclen van materialen draagt bij aan het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel worden vervangen. Om ervoor te zorgen dat de batterij, elektrische en elektronische apparaten op een juiste wijze zal worden behandeld, dienen deze producten aan het eind van hun levenscyclus worden ingeleverd bij het juiste inzamelingspunt voor het recyclen van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over het veilig verwijderen van batterijen. Lever de batterijen in bij het juiste inzamelingspunt voor het recyclen van batterijen. Voor meer informatie over het recyclen van dit product of de batterij, kunt u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht.

Waarschuwing als het contactslot van de auto geen ACC-positie heeft

Installeer dit toestel niet in een auto die geen ACC-positie heeft. Doet u dat wel, dan zal het scherm van het toestel zelfs na het uitzetten van de motor niet uitschakelen, waardoor de batterij leeg zal raken.

Disclaimer betreffende diensten aangeboden door derden

Diensten die aangeboden worden door derden kunnen gewijzigd, opgeschort of beëindigd worden zonder voorafgaande kennisgeving. Sony draagt geen enkele verantwoordelijkheid voor dergelijke situaties.

Wijzigingen aan het toestel

Raadpleeg "Helpgids" op de website voor meer informatie over de nieuwste functies. U vindt de QR-code en URL terug op de voorpagina van dit document.

Belangrijk bericht

Opgelet

ONDER GEEN ENKELE OMSTANDIGHEID ZAL SONY AANSPRAKELIJK ZIJN VOOR INCIDENTELE, INDIRECTE OF BIJKOMENDE SCHADE OF ANDERE SCHADE WAARONDER, ZONDER BEPERKING, VERLIES VAN WINST, INKOMSTENDERVING, VERLIES VAN GEGEVENS, VERLIES VAN GEBRUIK VAN HET PRODUCT OF EVENTUELE BIJKOMENDE APPARATUUR, UITVALTIJD EN TIJD VAN DE KOPER DIE VERBAND HOUDT MET OF ONTSTAAT UIT HET GEBRUIK VAN DIT PRODUCT, DE BIJBEHORENDE HARDWARE EN/OF SOFTWARE.

Geachte klant, dit product bevat een radiozender. Volgens UNECE-reglement nr. 10 kunnen fabrikanten van voertuigen specifieke voorwaarden opleggen voor het installeren van radiozenders in voertuigen.

Gelieve de bedieningshandleiding van uw voertuig te controleren of contact op te nemen met de fabrikant van uw voertuig voordat u dit product in uw voertuig installeert.

Noodoproepen

Dit handenvrije BLUETOOTH-toestel en het elektronische toestel dat ermee verbonden is, gebruiken radiosignalen, mobiele en vaste netwerken en ook een door de gebruiker geprogrammeerde functie. Verbinding kan niet onder alle omstandigheden worden gegarandeerd. Vertrouw daarom niet uitsluitend op uw elektronische toestel voor het tot stand brengen van essentiële communicatie (zoals bij medische noodgevallen).

Over BLUETOOTH-communicatie

- Microgolven die worden uitgestraald door een BLUETOOTH-apparaat kunnen de werking van elektronische medische apparaten beïnvloeden. Schakel dit apparaat en andere BLUETOOTH-toestellen uit op de volgende plaatsen, omdat dit ongelukken kan veroorzaken.

- waar brandbaar gas aanwezig is, in een ziekenhuis, trein, vliegtuig of benzinestation - in de buurt van automatische deuren of een brandalarm

- Dit apparaat ondersteunt veiligheidsvoorzieningen die voldoen aan de BLUETOOTH-standaard voor een veiligere verbinding wanneer de draadloze BLUETOOTH-technologie wordt gebruikt, maar deze beveiliging zal afhankelijk van de omstandigheden mogelijk niet voldoende zijn.

Wees voorzichtig wanneer u communiceert via draadloze BLUETOOTH-technologie.

- Wij zijn niet verantwoordelijk voor het lekken van informatie tijdens BLUETOOTH-communicatie.

Met alle vragen of problemen over dit apparaat die niet aan bod komen in deze gebruiksaanwijzing, kunt u terecht bij uw Sony-leverancier.

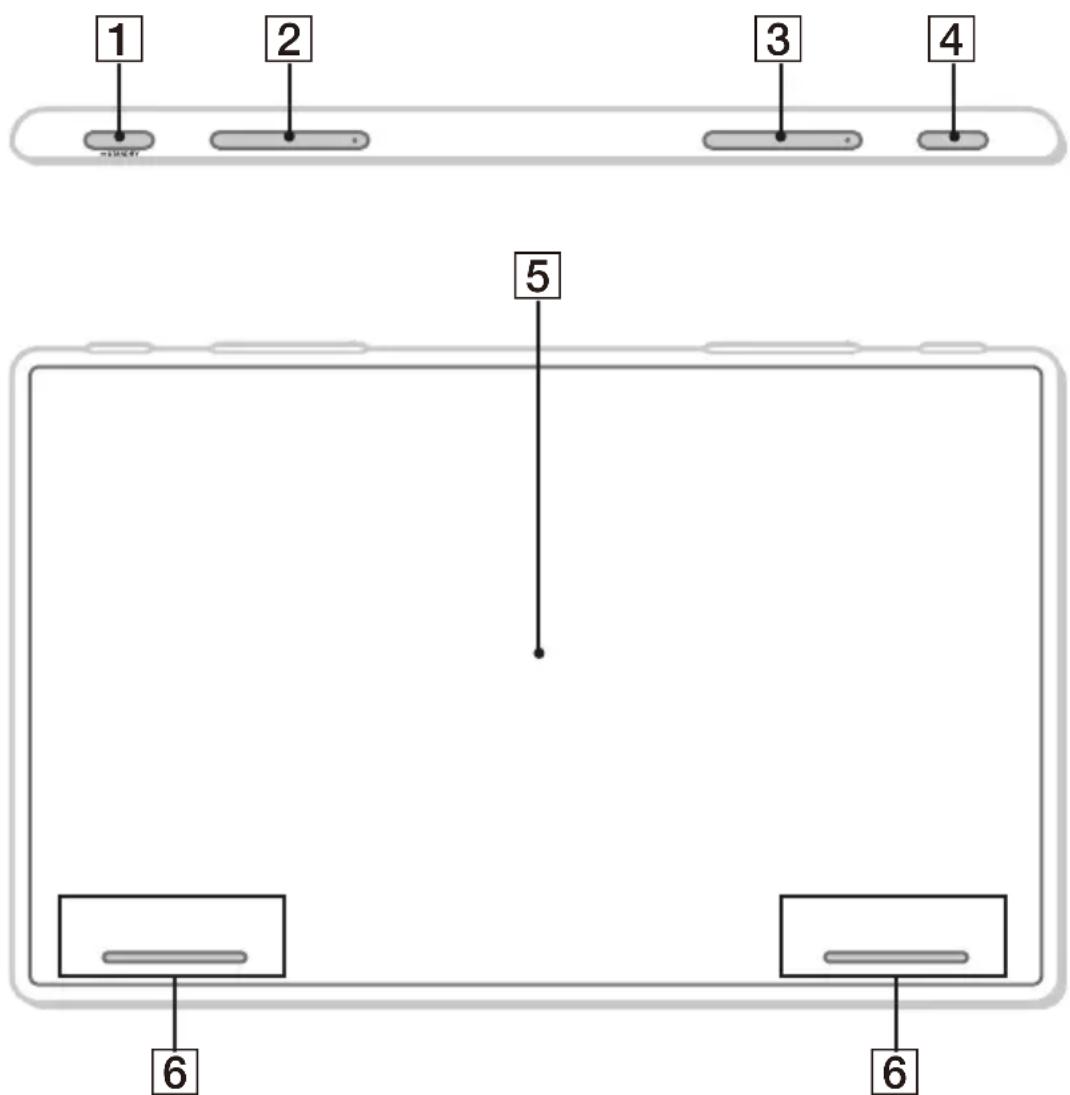

Hoofdtoestel en afstandsbediening

Hoofdtoestel

1 2 3 4 5 6 6

De knoppen VOL (volume) + / ▶▶▶ (volgende) zijn voorzien van een voelstip.

1 HOME

Hiermee kunt u het HOME-scherm weergeven (pagina 5).

STANDBY

Houd deze knop ingedrukt om het toestel uit te schakelen.

Houd de knop langer dan 10 seconden ingedrukt om het toestel te resetten.

2 VOL (volume) +/-

3 |◀◀ /▶▶▶ (vorige/volgende)

Afhankelijk van de geselecteerde bron verschilt de werking van deze knoppen:

• [Tuner]: een voorgeprogrammeerde zender selecteren.
• [DAB+]: een voorgeprogrammeerde zender selecteren.
• [USB]/[Bluetooth-audio]: naar de vorige/volgende inhoud gaan.
  – [Apple CarPlay]/[Android Auto]: naar de vorige/volgende inhoud gaan.

Ingedrukt houden:

– [Tuner]: automatisch afstemmen op een zender (SEEK+/SEEK−).
- [DAB+]: een zender uit de zenderlijst selecteren.
- [USB]/[Bluetooth-audio]: terugspoelen/doorspoelen.

4 VOICE

Hiermee kunt u de spraakopdrachtfunctie voor Apple CarPlay en Android Auto™ activeren.

5 Scherm/aanraakscherm

6 Aangepaste knop 1/2

Hiermee kunt u functies registreren (Dempen, Scherm UIT, Bron wijzigen, Home, Volgende, Vorige, Vol +, Vol -, Geen). Om te registreren, selecteert u [Instellingen] → [Aanpassen] → [Aangepaste knop].

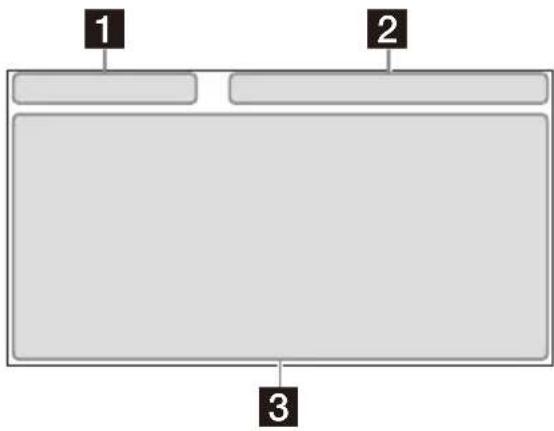

Schermweergaven

Afspeelscherm:

1 2 3

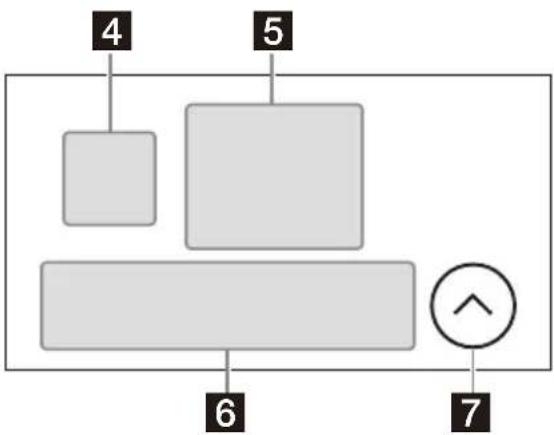

HOME1-scherm:


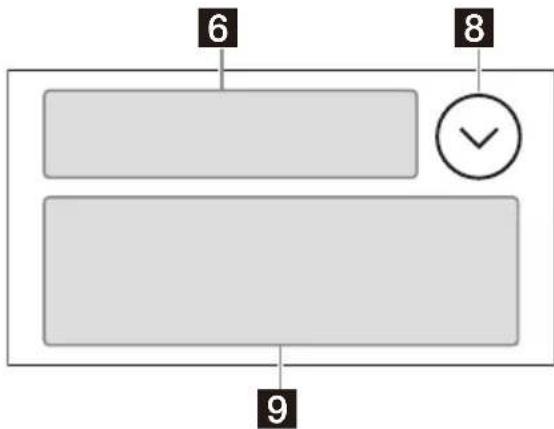

HOME2-scherm:

1 Statusaanduiding (linkerkant)

(terug) Hiermee kunt u terugkeren naar de vorige weergave.

(lijst) Hiermee kunt u de lijst openen. De beschikbare lijsten verschillen naargelang de bron.

2 Statusaanduiding (rechterkant)

Klok Toont de tijd die ingesteld is bij de instelling Datum/tijd.

(dempen) Licht op wanneer het geluid gedempt is.

(optie) Hiermee kunt u het bronoptiemenu openen. De beschikbare items verschillen naargelang de bron.

apparaat) Toont de naam van het apparaat om verbinding te maken met het toestel.

(antenne) Geeft de signaalsterkte van de verbonden mobiele telefoon aan.

batterij) Geeft de resterende batterijcapaciteit van de verbonden mobiele telefoon aan.

3 Applicatiespecifieke zone

Toont de bedieningselementen/aanduidingen voor het afspelen of de status van het toestel. De weergegeven items verschillen naargelang de bron.

©(Apple CarPlay)/ (Android Auto)

Wordt weergegeven wanneer u verbinding maakt via Apple CarPlay/Android Auto.

Klok

Toont de datum en tijd die ingesteld zijn bij de instelling Datum/tijd.

6 Apps-zone (favorieten)

U kunt tot 5 apps instellen. De apps kunnen gewijzigd worden. U kunt favoriete apps instellen.

7 / Alle apps

Hiermee kunt u het HOME2-scherm openen.

8 Sluiten

Hiermee keert u terug naar het HOME1-scherm.

9 Aps-zone

Hier worden alle apps weergegeven, behalve de favoriete apps.

Lijst met app-pictogrammen

De FM-afstemstap wijzigen

U kunt de FM-afstemstap voor uw land of regio instellen.

1 Druk op HOME, raak [Instellingen] → [Applicatie] → [Radioafstemstappen] aan en stel vervolgens de radiofrequentie in naargelang het ontvangstgebied.

2 Raak (terug) tweemaal aan om het instelmenu te verlaten.

Opmerking

Wanneer u de FM-afstemstap wijzigt, worden zowel de voorgeprogrammeerde FM- als AM-zenders gereset.

Apple CarPlay draadloos gebruiken

Wanneer u Apple CarPlay voor het eerst gebruikt, moet u eerst uw apparaat registreren. Volg de procedure die beschreven staat onder "Koppelen met een Bluetooth®-apparaat" (pagina 7).

Opmerking

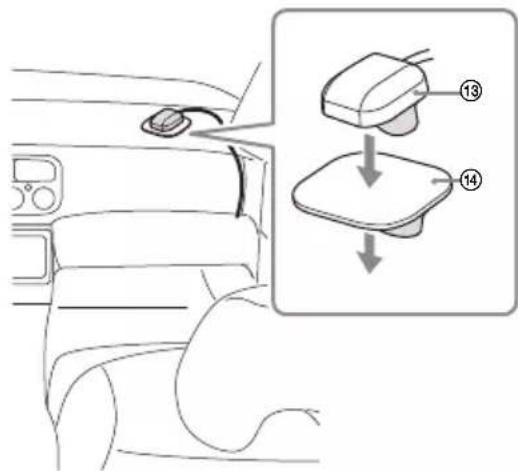

Zorg ervoor dat de GPS-antenne aangesloten is. Raadpleeg "De GPS-antenne installeren" (pagina 18) voor meer informatie.

Android Auto gebruiken

Wanneer u Android Auto voor het eerst draadloos gebruikt, moet u eerst uw apparaat registreren. Volg de procedure die beschreven staat onder "Koppelen met een Bluetooth®-apparaat" (pagina 7).

Wanneer u Android Auto via een USB-kabel wilt gebruiken, moet u een Android™ -telefoon die compatibel is met Android Auto via de USB-kabel aansluiten op het toestel.

Koppelen met een Bluetooth®-apparaat

Wanneer u voor het eerst verbinding maakt met een BLUETOOTH-apparaat, moeten de toestellen onderling worden geregistreerd (dit wordt "pairing" of "koppelen" genoemd). Dit toestel en andere apparaten kunnen elkaar herkennen met behulp van "pairing".

Wanneer u het toestel inschakelt, verstuurt het toestel een BLUETOOTH-signaal.

Koppelen via de instellingen van dit toestel

1 Druk op HOME en raak vervolgens [Instellingen] aan.

Als [Instellingen] niet ingesteld is in de zone met favorieten, raakt u [Alle apps] aan om het HOME2-scherm weer te geven en selecteert u vervolgens [Instellingen].

2 Raak [Apparaatverbinding] aan.
3 Raak [+Nieuw apparaat toevoegen] aan.
4 Bedien het BLUETOOTH-apparaat overeenkomstig de melding die weergegeven wordt op het scherm [Nieuw apparaat toevoegen].

Als u een wachtwoord moet invoeren op het BLUETOOTH-apparaat, voer dan [0000] in. De naam van het geregistreerde apparaat verschijnt op het scherm [Apparaatverbinding]. Op dit scherm kunt u verbinding maken met het geregistreerde apparaat of de verbinding ermee verbreken.

Koppelen vanaf het BLUETOOTH-apparaat

Wanneer u de BLUETOOTH-instelling van het BLUETOOTH-apparaat instelt op [AAN], selecteert u "XAV-9550ES" op het instelscherm van uw BLUETOOTH-apparaat en gaat u daarna verder met de koppelingsstappen. Volg de instructies op het scherm van het toestel.

De demonstratiemodus annuleren

1 Druk op HOME en raak vervolgens [Instellingen] aan.
Als [Instellingen] niet ingesteld is in de zone met favorieten, raakt u [Alle apps] aan om het HOME2-scherm weer te geven en selecteert u vervolgens [Instellingen].
2 Raak [Systeem] en vervolgens
[Demomodus] aan om [UIT] in te stellen.
3 Raak (terug) tweemaal aan om het instelmenu te verlaten.

De firmware updaten

Als u de firmware wilt updaten, gaat u naar de ondersteuningswebsite en vervolgens volgt u de online-instructies.

Wanneer u een smartphone met tetheringfunctie gebruikt, kunt u de firmware updaten via de USB-tetheringmodus.

Sluit uw smartphone aan op de USB-poort en volg de instructies op het scherm van het toestel.

Opmerkingen

• Koppel tijdens de update via een USB-verbinding de USB-kabel of het USB-apparaat niet los.
• Er kan een netwerkverbinding nodig zijn en er kunnen hoge communicatiekosten van toepassing zijn.

Aanvullende informatie

Voorzorgsmaatregelen

• De antenne wordt automatisch uitgeschoven.
• Wanneer u uw auto verkoopt of naar de sloop brengt terwijl het toestel er nog in geïnstalleerd is, herstel dan eerst de fabrieksinstellingen door het toestel te resetten.
• Stel het toestel niet bloot aan spattend vocht.

Opmerkingen over veiligheid

•Houd u aan de lokale verkeersregels, wetgeving en voorschriften.
•Tijdens het rijden

- Bekijk of bedien het toestel niet. Dit kan namelijk uw aandacht afleiden en tot ongelukken leiden. Parkeer uw auto op een veilige plaats als u het toestel wilt bekijken of bedienen.

• Gebruik de configuratiefunctie of andere functies niet. Deze kunnen uw aandacht van de weg afleiden.
• Wanneer u achteruitrijdt met de auto, moet u uit veiligheidsoverwegingen goed omkijken en nauwkeurig op de omgeving letten, zelfs als de achteruitrijcamera aangesloten is. Vertrouw nooit alleen op de achteruitrijcamera.

•Tijdens het gebruik

• Steek geen handen, vingers of vreemde voorwerpen in het toestel om letsels of schade aan het toestel te vermijden.
• Houd kleine onderdelen buiten het bereik van kinderen.
• Maak de veiligheidsgordels vast om letsels te voorkomen wanneer de auto plotseling beweegt.

Ongelukken voorkomen

Bedien het toestel niet en kijk niet naar het scherm tijdens het rijden.

Beelden worden pas weergegeven als u de auto hebt geparkeerd en de handrem aangetrokken is.

Wanneer de auto tijdens het afspelen van videobeelden in beweging is, wordt de volgende waarschuwing weergegeven en kunt u de beelden niet bekijken.

[Video geblokkeerd voor uw veiligheid]

Opmerkingen over het lcd-scherm

• Maak het lcd-scherm niet nat en stel het niet bloot aan vloeistoffen. Dit kan een storing veroorzaken.
• Oefen geen overmatige druk uit op het lcd-scherm. Hierdoor kan de beeldweergave namelijk vervormd worden of kan er

een storing worden veroorzaakt (de beeldweergave kan onduidelijk worden of het lcd-scherm kan beschadigd raken).

• Raak het lcd-scherm alleen aan met uw vingers, anders kan het beschadigd raken of kapot gaan.
- Maak het lcd-scherm schoon met een droge, zachte doek. Gebruik geen oplosmiddelen zoals wasbenzine, verfverdunner, in de handel verkrijgbare reinigingsmiddelen of antistatische spray.
- Gebruik dit toestel alleen bij temperaturen tussen 0 °C en 40 °C.
- Als uw auto op een koude of warme locatie was geparkeerd, is de beeldweergave mogelijk niet duidelijk. Dit betekent echter niet dat het scherm beschadigd is. De beeldweergave wordt weer helder als de temperatuur in de auto weer normaal wordt.
- Er worden soms stilstaande blauwe, rode of groene stippen weergegeven op het scherm. Deze worden "heldere stippen" genoemd en kunnen op elk lcd-scherm voorkomen. Het lcd-scherm wordt minutieus gefabriceerd met meer dan 99,99% functionele segmenten. Het is echter altijd mogelijk dat een klein percentage (meestal 0,01%) van de segmenten niet correct oplicht. Dit heeft geen invloed op uw kijkervaring.

Opmerkingen bij het aanraakscherm

• Dit toestel maakt gebruik van een capacitief aanraakscherm. U kunt het scherm rechtstreeks met uw vingertoppen aanraken.
• Dit toestel biedt geen ondersteuning voor multitouchbediening.
• Raak het scherm niet aan met scherpe voorwerpen zoals een naald, pen of vingernagel. Dit toestel biedt geen ondersteuning voor bediening met een stylus.
• Als u het scherm aanraakt terwijl u handschoenen draagt, is het mogelijk dat het toestel foutief of niet reageert.
• Zorg ervoor dat er geen voorwerpen in aanraking komen met het aanraakscherm. Als u het scherm met iets anders dan uw vingertoppen aanraakt, zal het toestel mogelijk niet correct reageren.

• Het scherm is gemaakt van glas. Stel het dus niet bloot aan hevige schokken. Als het scherm gebarsten is of er scherven loskomen, raak de beschadigde delen dan niet aan om verwondingen te voorkomen.

• Houd andere elektrische apparaten uit de buurt van het aanraakscherm. Deze kunnen storing van het aanraakscherm veroorzaken.

• Als er waterdruppels op het aanraakscherm liggen of u het scherm met natte vingers aanraakt, reageert het mogelijk niet correct.

Over iPhone

- Compatibele iPhone-modellen:

iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s

• Het gebruik van de Made for Apple-badge betekent dat een accessoire ontworpen is om specifiek aangesloten te worden met het/de Apple-product(en) dat/die geïdentificeerd is/zijn in de badge, en gecertificeerd is door de ontwerper om te beantwoorden aan de prestatienormen van Apple. Apple is niet verantwoordelijk voor de werking van dit apparaat of naleving van veiligheidseisen en wettelijke standaarden. Het gebruik van dit accessoire met een Apple-product kan de draadloze prestaties beïnvloeden.
• Ga naar de Apple CarPlay-website voor meer informatie over ondersteunde iOS-versies. Werk vóór gebruik bij naar de recentste iOS-versie.

Als u vragen of problemen hebt in verband met uw toestel die niet in deze gebruiksaanwijzing worden behandeld, neem dan contact op met uw dichtstbijzijnde Sony-distributeur.

Specifications

Scherm

Schermtype: breedbeeld-lcd-kleurenscherm

Afmetingen: 25,7 cm / 10,1 in

Systeem: TFT achieve matrix

Aantal pixels:

2.764.800 pixels (1280 × 3 (RGB) × 720)

Radio

DAB/DAB+

Afstembereik: 174,928 MHz - 239,200 MHz

Antenneaansluiting:

Aansluiting voor externe antenne

FM

Afstembereik:

87,5 MHz - 108,0 MHz (bij stappen van 50 kHz)

87,5 MHz - 108,0 MHz (bij stappen van 100 kHz)

FM-afstemstap:

50 kHz/100 kHz schakelbaar

Bruikbare gevoeligheid: 7 dBf

Signaal-ruisverhouding: 70 dB (mono)

Scheiding bij 1 kHz: 45 dB

AM

Afstembereik: 531 kHz - 1.602 kHz

Gevoeligheid: 32 μV

USB-speler

BLUETOOTH-standaard versie 5.0

Uitvoer:

BLUETOOTH-standaard vermogensklasse 1 (EIRP 7,74 dBm)

Maximaal communicatiebereik*1:

In een rechte lijn zonder obstakels ong. 10 m

Frequentieband:

2,4 GHz-band (2,4000 GHz - 2,4835 GHz)

Modulatiemethode: FHSS

Compatibele BLUETOOTH-profielen ^2 :

A2DP (Advanced Audio Distribution Profile) 1.3.1

AVRCP (Audio Video Remote Control Profile) 1.6.1

HFP (Handsfree Profile) 1.7.1

*1 Het werkelijke bereik zal variëren afhankelijk van factoren zoals obstakels tussen apparaten, magnetische velden rond een magnetron, statische elektriciteit, de ontvangstgevoeligheid, de prestaties van de antenne, het besturingssysteem, de softwaretoepassing enz.

*2 BLUETOOTH-standaardprofielen geven het doel van BLUETOOTH-communicatie tussen apparaten aan.

Wi-Fi

Compatibele standaards:

IEEE802.11 a/n/ac

Radiofrequentie:

5 GHz-band (5,725 GHz - 5,850 GHz)

Uitgangsvermogen:

EIRP 13,89 dBm

Frequentietolerantie: 20 ppm

Versterker

Uitgangen: luidsprekeruitgangen

Luidsprekerimpedantie: 4 Ω – 8 Ω

Maximaal uitgangsvermogen: 55 W × 4 (bij 4 Ω)

Algemeen

Voeding:

12 VDC-autoaccu (negatieve aarding)

Nominaal stroomverbruik: 10 A

Afmetingen (maximum):

Ong. 271 mm × 171 mm × 247 mm (b/h/d)

Montageafmetingen:

Ong. 182 mm × 53 mm × 160 mm (b/h/d)

Inhoud van de verpakking:

Hoofdtoestel (1)

Onderdelen voor installatie en verbindingen (1 set)

Neem contact op met de distributeur voor meer informatie.

Ontwerp en specificaties kunnen zonder

kennisgeving worden gewijzigd.

Auteursrechten

Het woordmerk Bluetooth® en de bijbehorende logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik ervan door Sony Group Corporation en dochterondernemingen ervan gebeurt onder licentie. Overige handelsmerken en merknamen zijn eigendom van de respectieve eigenaars.

Windows Media is een gedeponeerd handelsmerk of een handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Dit product wordt beschermd door bepaalde intellectuele eigendomsrechten van Microsoft Corporation. Het gebruik of de verspreiding van dergelijke technologie buiten dit product om is verboden zonder een licentie van Microsoft of een erkend dochterbedrijf van Microsoft.

Apple, iPhone en Apple CarPlay zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen.

IOS is een handelsmerk of geregistreerd handelsmerk van Cisco in de VS en andere landen en wordt gebruikt onderlicentie.

Android en Android Auto zijn handelsmerken van Google LLC.

Om Android Auto in uw auto weer te kunnen geven, hebt u een Android-telefoon waarop Android 8 of recenter geïnstalleerd is, een actief data-abonnement en de Android Auto-app nodig.

Om Android Auto draadloos in uw auto weer te kunnen geven, hebt u een compatibele Android-smartphone met een actief data-abonnement nodig. Ga naar g.co/androidauto/requirements om na te gaan welke smartphones compatibel zijn.

Het Wi-Fi CERTIFIED™ -logo is een certificatiemerk van Wi-Fi Alliance®.

LDAC en het LDAC-logo zijn handelsmerken van Sony Corporation.

USB Type-C® en USB-C® zijn geregistreerde handelsmerken van USB Implementers Forum.

Alle andere handelsmerken zijn handelsmerken van hun respectieve eigenaars.

Verbinding/installatie

Waarschuwingen

• Installeer dit toestel niet in een auto die geen ACC-positie heeft. Doet u dat wel, dan zal het scherm van het toestel zelfs na het uitzetten van de motor niet uitschakelen, waardoor de batterij leeg zal raken.
• Sluit alle aardingskabels op een gemeenschappelijk aardpunt aan.
• Zorg ervoor dat de kabels niet onder een schroef of tussen bewegende onderdelen (bijvoorbeeld een rail van een autostoel) terechtkomen.
• Voordat u de aansluitingen maakt, moet u het contact uitzetten om kortsluiting te vermijden.
• Sluit de voedingskabels ① aan op het toestel en de luidsprekers voordat u deze op de hulpvoedingsaansluiting aansluit.
• Voorzie niet-aangesloten kabels om veiligheidsredenen altijd van isolatietape.
• Kies de installatieplaats zorgvuldig zodat het toestel de bestuurder niet hindert tijdens het rijden.
• Installeer het toestel niet op plaatsen waar het in contact komt met stof of vuil of waar het blootgesteld wordt aan sterke trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.
• Gebruik voor het veilig en stevig monteren van het toest el uitsluitend de bijgeleverde montageonderdelen.
• Gebruik altijd de bijgeleverde USB-verlengkabels.
• Afhankelijk van het type auto kan dit toestel mogelijk niet correct geïnstalleerd worden. Raadpleeg "Het toestel correct installeren" (pagina 13) voor meer informatie over de installatie van het toestel.
• Wees voorzichtig dat u het scherm tijdens de insta Ilatie niet laat vallen om letsel te voorkomen.
• Let tijdens de installatie op dat u zich niet in de vingers snijdt met de metalen onderdelen van de beugels en montagesteun.
• Wees voorzichtig dat uw vingers niet geklemd raken bij het bevestigen van het scherm aan het toestel.
• Monteer het toestel niet op een plaats waar het u kan hinderen tijdens het rijden (bv. waar de versnellingspook het toestel kan raken of u de gevarenknop niet kunt indrukken).
• Na langdurig gebruik van het toestel is het mogelijk dat de schroeven die het scherm op zijn plaats houden, loskomen. Span deze schroeven regelmatig aan.
• Breng alleen aanpassingen of wijzigingen aan het toest el aan die in deze handleiding beschreven staan.

Opmerking over de voedingskabel (geel)

Wanneer u dit toestel aansluit samen met andere stereocomponenten, moet het vermogen van de aangesloten autostroomkring groter zijn dan de som van de zekeringen van elke component afzonderlijk.

Opmerking bij de installatie van het toestel in auto's met een start-stopsysteem

Het toestel wordt mogelijk opnieuw opgestart wanneer de motor wordt gestart terwijl het start-stopsysteem actief is. Schakel in dit geval het start-stopsysteem van uw auto uit.

Opmerking bij de installatie van het toestel in auto's met een elektrische handrem

Bij auto's met een elektrische handrem is het mogelijk dat bepaalde gerelateerde functies (zoals de videoblokkeringsfunctie) niet goed werken.

Aanpassing van de montagehoek

Stel de montagehoek in op minder dan 30°.

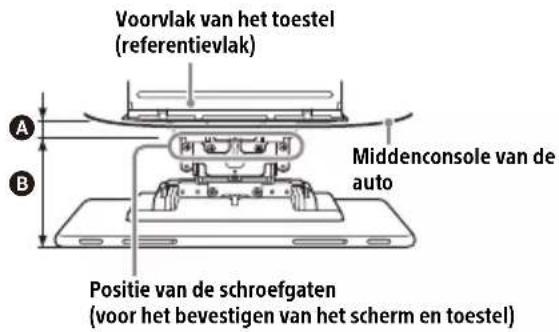

Het toestel correct installeren

Neem voor u het toestel installeert contact op met de installateur voor meer informatie over de installatie van het toestel en het scherm.

- Zorg ervoor dat de afstand tussen het voorvlak (referentievlak) van het geïnstalleerde toestel en het oppervlak van de middenconsole van de auto niet meer dan 22 mm bedraagt. Als deze afstand groter is, kan het toestel niet correct geïnstalleerd worden.

Voorvlak van het toestel (referentievlak) Middenconsole van de auto Positie van de schroefgaten (voor het bevestigen van het scherm en toestel)

A 22 mm B 42 mm tot 62 mm

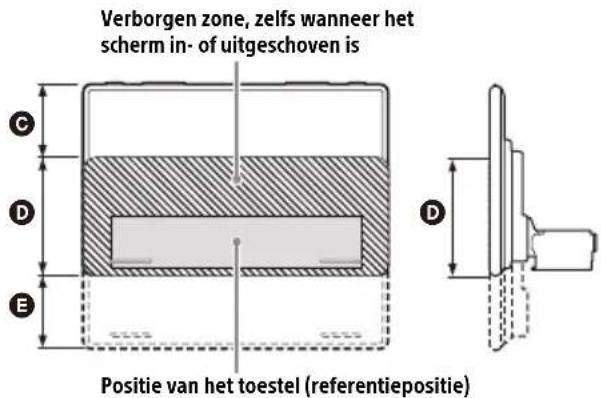

- Zorg er voor uw eigen veiligheid voor dat het toestel u niet kan hinderen bij het bedienen van knoppen (schakelaars) of de versnellingspook van de auto.

Verborgen zone, zelfs wanneer het scherm in- of uitgeschoven is Positie van het toestel (referentiepositie)

Onderdelenlijst voor installatie

⑤ Steun voor vlakke montage (1)

⑥ Dubbelzijdige tape (1)

⑦ USB Type-C-verlengkabel (1)

⑧ USB-kabelhouder (1)

⑨ Schroef voor USB-kabelhouder (1)

⑩ Montagelijst (1)

⑪ Bevestigingsschroef (voor het verbindingsdeksel) (3 × 8 mm) (1)

⑫ Bevestigingsschroef (voor het verbindingsdeel) (4 × 6 mm) (4)

⑬ GPS-antenne (1)

⑭ Metalen plaatje (1)

⑮ Achterpaneeldeksel (2) ⑯ Montageframe (1)

⑰ Ontgrendelingssleutel (2)

- Deze onderdelenlijst omvat niet alle inhoud van de verpakking.

- Het montageframe ⑯ is op het to estel bevestigd bij het verzenden. Gebruik de ontgrendelingssleutels ⑰ om het montageframe ⑱ van het toestel te verwijderen voordat u het toestel monteert. Raadpleeg "⑪ De montagelijst en het montageframe verwijderen" (pagina 19) voor meer informatie.

- Bewaar de ontgrendelingssleutels ⑰ voor toekomstig gebruik. U hebt deze ook nodig als u het toestel uit uw auto wilt verwijderen.

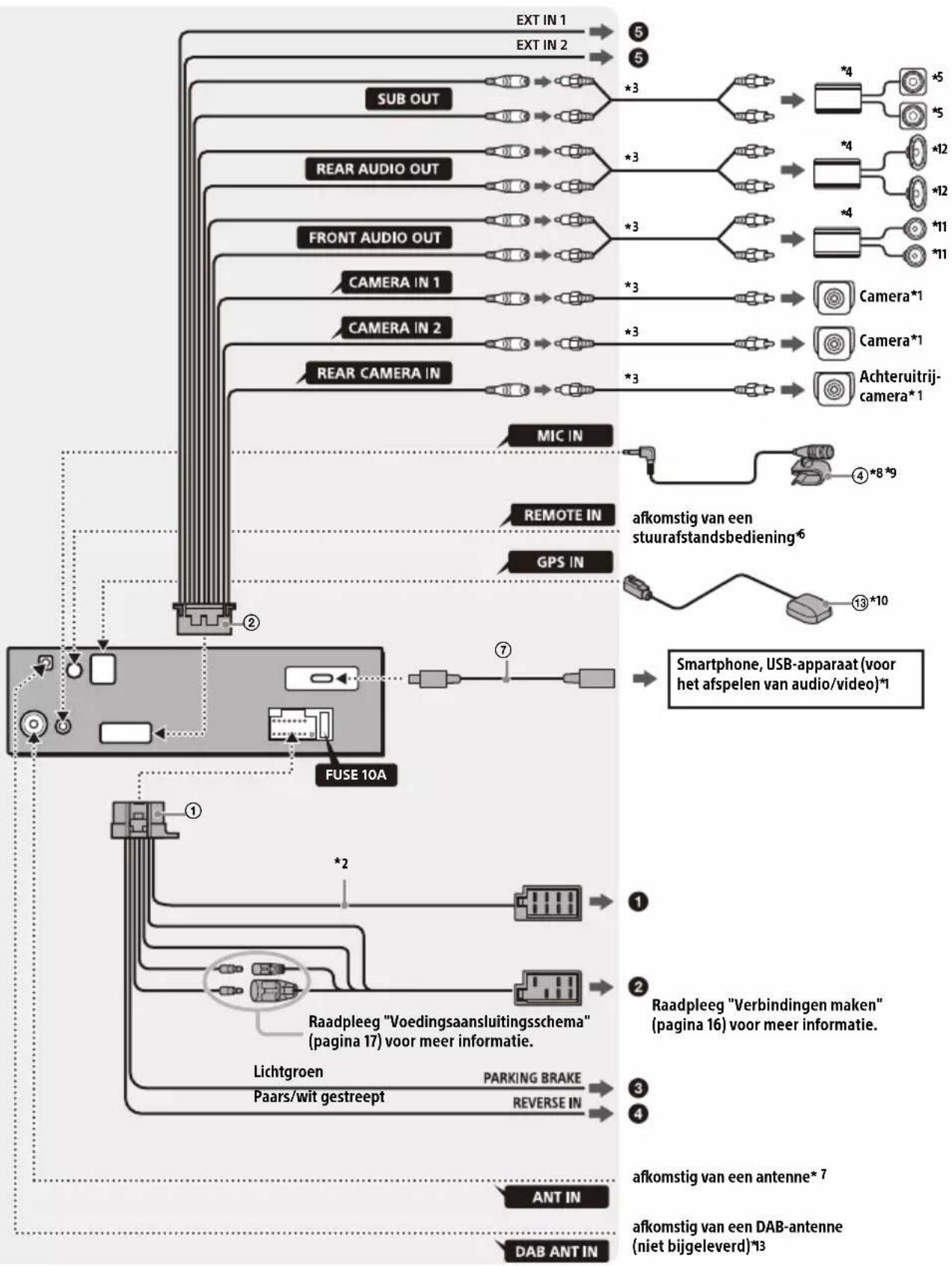

Verbinding

• Om kortsluiting te voorkomen, isoleert u de kabels met een afdekking of tape.
• Merk op dat het apparaat kan worden beschadigd als het verkeerd wordt aangesloten of door kortsluiting aan de kabels.

*1 Niet bijgeleverd

*2 Luidsprekerimpedantie: 4 Ω tot 8 Ω × 4

*3 RCA-kabel (niet bijgeleverd)

*4 Eindversterker (niet bijgeleverd)

*5 Subwoofer (niet bijgeleverd)

*6 Afhankelijk van het type auto moet u een adapter voor een stuurafstandsbediening (niet bijgeleverd) gebruiken. Raadpleeg "De stuurafstandsbediening gebruiken" (pagina 18) voor meer informatie over het gebruik van de stuurafstandsbediening.

*7 Gebruik een adapter (niet bijgeleverd) als de antenneaansluiting niet past afhankelijk van het type auto.

*8 Zorg ervoor dat de microfoonkabel de bestuurder niet hindert tijdens het rijden, ongeacht of de microfoon in gebruik is of niet. Zet de kabel vast met een klem of dergelijke als deze in de buurt van uw voeten is geplaatst.

*9 Raadpleeg "De microfoon installeren" (pagina 17) voor meer informatie over het installeren van de microfoon.

*10 Aansluiten wanneer u Apple CarPlay via een draadloze verbinding gebruikt.

*11 Voorluidspreker/voorste tweeter Indien [Luidsprekerconfiguratie] bij [Geluid] ingesteld is op [Voor en achter], sluit dan de voorluidspreker aan. Indien [Luidsprekerconfiguratie] bij [Geluid] ingesteld is op [Voor 2-weg], sluit dan de voorste tweeter aan.

*12 Achterluidspreker/voorste woofer Indien [Luidsprekerconfiguratie] bij [Geluid] ingesteld is op [Voor en achter], sluit dan de achterluidspreker aan. Indien [Luidsprekerconfiguratie] bij [Geluid] ingesteld is op [Voor 2-weg], sluit dan de voorste woofer aan.

*13 Stel afhankelijk van het type DAB-antenne (niet bijgeleverd) [Antennevermogen] in op [AAN] (standaard) of [UIT].

Max. voedingsstroom 0,1 A

Verbindingen maken

Als u een elektrische antenne zonder relaiskast hebt, kunt u de antenne beschadigen als u dit toestel met behulp van de voedingskabels ① aansluit.

① Naar de luidsprekeraansluiting van de auto

1	Achterluidspreker(rechts)	⊕	Paars
2 ⊕			Paars/zwart gestreept
3	Voorluidspreker(rechts)	⊕	Grijs
4 ⊕			Grijs/zwart gestreept
5	Voorluidspreker(links)	⊕	Wit
6 ⊕			Wit/zwart gestreept
7	Achterluidspreker(links)	⊕	Groen
8 ⊕			Groen/zwart gestreept

② Naar de voedingsaansluiting van de auto

12 continue voeding Geel
13	aansturing antenne/versterker (REM OUT)(MAX 0,4 A)	Blauw/wit gestreept
14	geschakelde verlichtingsvoeding	Oranje/wit gestreept
15	geschakelde voeding Rood
16 aardpunt Zwart
17	zorgt voor een precieze lokalisering van uw auto wanneer u Apple CarPlay via een draadloze verbinding gebruikt	Roze

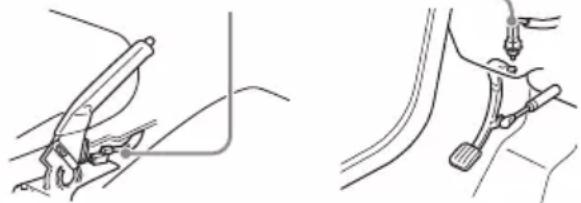

③ Naar het schakelsnoer van de handrem

De montageplaats van het schakelsnoer van de handrem hangt af van uw auto.

Zorg ervoor dat de handremkabel (lichtgroen) van de voedingskabels ① verbonden is met het schakelsnoer van de handrem.

Schakelsnoer van de handrem

4 Naar de +12V-voedingsaansluiting van de achterlichtkabel van de auto (alleen bij het aansluiten van de achteruitrijcamera)

⑤ Naar een onderbrekingssignaal (+3,3 V tot +12 V) om het beeld van CAMERA IN 1 en CAMERA IN 2 weer te geven

Opmerking

Voor onderbrekingsdetecties van REVERSE IN, EXT IN 1 en EXT IN 2 gelden de volgende prioriteitsniveaus. REVERSE IN heeft altijd prioriteit; als EXT IN 1 en EXT IN 2 zich tegelijkertijd voordoen, heeft EXT IN 1 hogere prioriteit.

Een camera aansluiten

Voordat u een camera (niet bijgeleverd) kunt gebruiken, dient deze eerst geïnstalleerd te worden.

Sluit de voedingskabel van de camera aan op de voedingsaansluiting voor accessoires.

Geheugenaansluiting

Wanneer de gele voedingskabel is aangesloten, wordt de geheugenschakeling voorzien van stroom zelfs wanneer het contact is uitgezet.

Luidsprekeraansluiting

• Schakel het toestel uit voordat u de luidsprekers aansluit.
• Gebruik luidsprekers met een impedantie van 4 Ω tot 8 Ω en met een geschikte vermogenscapaciteit om schade te voorkomen.
• Stel [Luidsprekerconfiguratie] bij [Geluid] in op [Voor en achter] of [Voor 2-weg], afhankelijk van uw luidsprekersysteem.
• Wanneer u een luidsprekersysteem aansluit voor de modus 'Voor 2-weg', stel dan [Luidsprekerconfiguratie] bij [Geluid] niet in op [Voor en achter]. De luidsprekers kunnen hierdoor beschadigd raken.

Voedingsaansluitingsschema

Controleer de hulpvoedingsaansluiting van uw auto en maak de juiste kabelaansluitingen afhankelijk van de auto.

Hulpvoedingsaansluiting

15 13 11 9 16 14 12 10

Normale aansluiting

Rood Rood Geel Geel

12 continue voeding Geel
15 geschakelde voeding Rood

Wanneer de posities van de rode en gele kabels zijn omgekeerd

Rood Rood Geel Geel

12 geschakelde voeding Gee
15 continue voeding Rood

Voor auto's zonder ACC-stand

Rood Rood Geel Geel

Nadat u de juiste aansluitingen hebt gemaakt en de voedingskabels correct hebt geschakeld, sluit u het toestel aan op de voeding van de auto. Als u vragen of problemen hebt in verband met het aansluiten van uw toestel die niet in deze handleiding worden behandeld, neem dan contact op met uw autohandelaar.

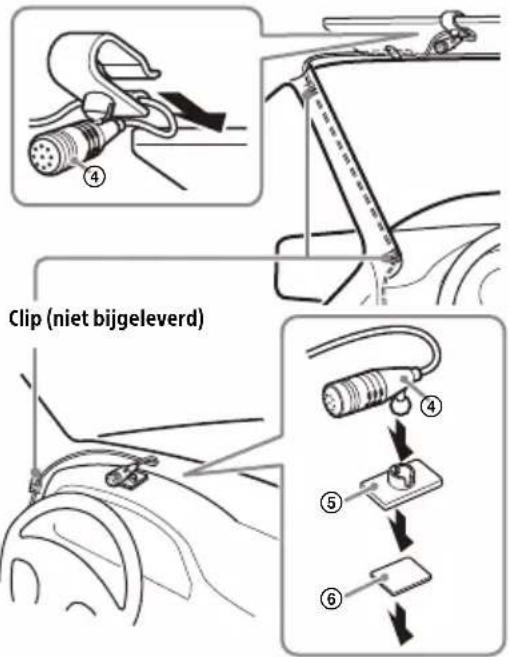

De microfoon installeren

Als u uw stem wilt opnemen tijdens het handsfree bellen, moet u de microfoon ④ installeren.

Clip (niet bijgeleverd)

Waarschuwingen

• Als de kabel rond de stuurkolom of versnellingspook gewikkeld raakt, kan dit tot zeer gevaarlijke situaties leiden. Let erop dat deze kabel en andere onderdelen de bestuurder niet hinderen tijdens het rijden.
• Als uw auto uitgerust is met airbags of andere schokabsorberende apparatuur, neem dan voordat u het toestel installeert contact op met de winkel waar u dit toestel hebt gekocht of met de autohandelaar.

Opmerkingen

• Als u het toestel op het dashboard wilt monteren, verwijder dan eerst voorzichtig de zonneklepklem van de microfoon ④ en maak daarna de steun voor vlakke montage ⑤ vast aan de microfoon ④.
• Reinig het oppervlak van het dashboard met een droge doek voordat u de dubbelzijdige tape ⑥ bevestigt.

De GPS-antenne installeren

• Kies een locatie waar geen obstakels de GPS-satellietontvangst kunnen blokkeren om de beste ontvangst te garanderen.
• Zorg ervoor dat de GPS-antenne ⑬ u niet h indert bij het gebruiken van bedieningselementen in de auto.
• Sommige types voorruiten blokkeren de radiogolven van GPS-satellieten. Zorg ervoor dat de signalen niet geblokkeerd worden.
• Wanneer u Apple CarPlay via een draadloze verbinding gebruikt, moet u ervoor zorgen dat de GPS-antenne ⑬ aangesloten is.

1 Kies de installatieplaats op het dashboard en reinig het bevestigingsoppervlak.

Kies een vlakke plaats waar:

• u de GPS-atenne ⑬ horizontaal kunt bevestigen.
• de werking van de airbag aan passagierszijde niet gehinderd wordt.
• de ontvangst van GPS-satellietsignalen niet geblokkeerd wordt door voorwerpen in de auto of door de ruitenwissers.

2 Verwijder de tape van het metalen plaatje ⑭ en bevestig het op het dashboard.

3 Verwijder de tape van de GPS-antenne ⑬ en bevestig deze op het metalen plaatje ⑭.

• Als de kabel rond de stuurkolom of versnellingspook gewikkeld raakt, kan dit tot zeer gevaarlijke situaties leiden. Let erop dat deze kabel en andere onderdelen de bestuurder niet hinderen tijdens het rijden.
• Als uw auto uitgerust is met airbags of andere schokabsorberende apparatuur, neem dan voordat u het toestel installeert contact op met de winkel waar u dit toestel hebt gekocht of met de autohandelaar.

Opmerkingen

- Gebruik zeker het metalen plaatje ⑭, want anders kan de signaalontvangst slecht zijn.

• Installeer de GPS-antenne ⑬ niet in de buurt van andere elektrische apparatuur, want anders kan de signaalontvangst gestoord zijn.
• Als het metalen plaatje ⑭ koud is, is het mogelijk dat de tape niet goed kleeft. Warm het op met een haardroger enz. voor u de tape vastkleeft.
• Als er geen vlakke plaats is om de GPS-antenne ⑬ te installeren, plooi het metalen plaatje ⑭ dan voor de installatie zodat het op het gebogen oppervlak past.

De stuurafstandsbediening gebruiken

Bij gebruik van de stuurafstandsbediening

Voor u een stuurafstandsbediening kunt gebruiken, moet u een RC-SR1-verbindingskabel (niet bijgeleverd) aansluiten.

1 Selecteer [Instellingen] → [Systeem] → [Stuurinstellingen].
2 Zet de schakelaar [Persoonlijk] op [AAN].

U moet de stuurafstandsbediening registreren om deze te kunnen bedienen.

Wanneer de registratie voltooid is, kunt u de stuurafstandsbediening gebruiken.

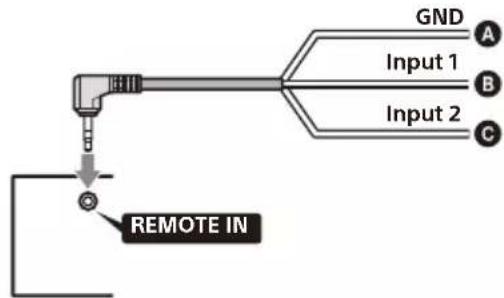

Opmerkingen bij het aansluiten van de RC-SR1-verbindingskabel (niet bijgeleverd)

GND A Input 1 B Input 2 C REMOTE IN

A Zwart
B Groen
© Bruin

- Raadpleeg de ondersteuningssite voor meer informatie en verbindt vervolgens elke kabel met de correcte tegenhanger. Als u een foute verbinding maakt, kan het toestel beschadigd raken.

• Het is aan te raden hulp te vragen aan uw dealer of een ervaren technicus.
• Mogelijk wordt de RC-SR1-verbindingskabel niet verkocht in uw land of regio.

Bij gebruik van een adapter voor de stuurafstandsbediening

Afhankelijk van het type auto moet u voor de stuurafstandsbediening een adapter (niet bijgeleverd) gebruiken.

1 Selecteer [Instellingen] → [Systeem] → [Stuurinstellingen].
2 Zet de schakelaar [Persoonlijk] op [UIT].

De adapter voor de stuurafstandsbediening is nu ingeschakeld.

Installatie

Volg stappen ① tot ⑥ in de juiste volgorde om het toestel en scherm correct te installeren.

① De montagelijst en het montageframe verwijderen (pagina 19)
② Voor u het toestel installeert (pagina 19)
③ Het toestel in het dashboard monteren (pagina 20)

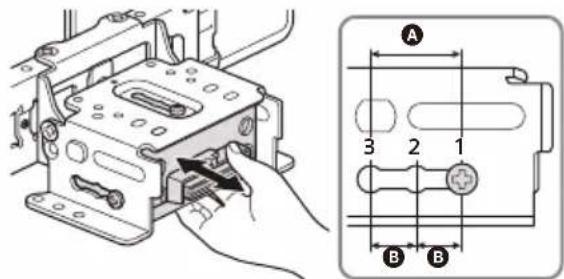

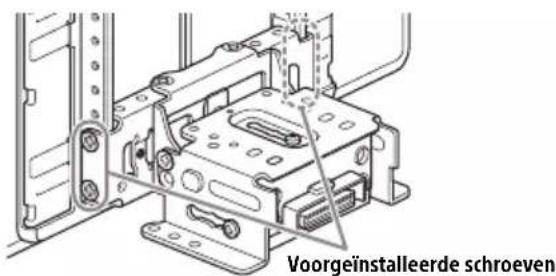

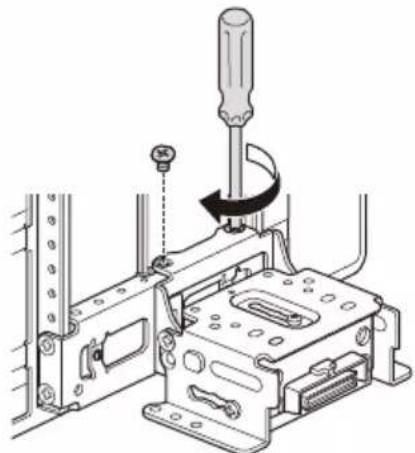

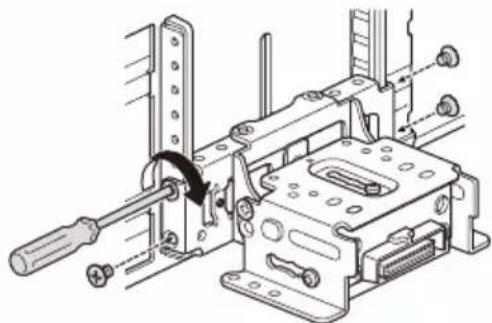

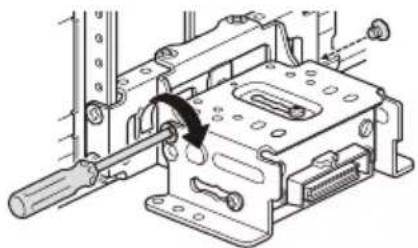

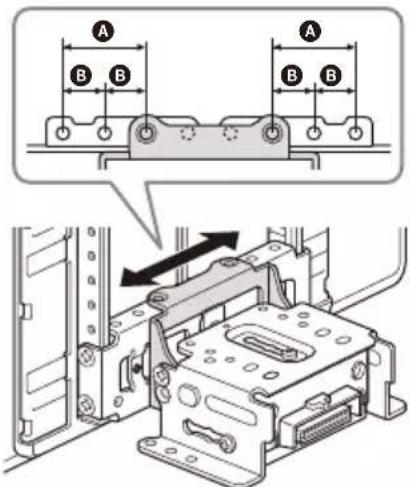

④ Het scherm instellen (pagina 20)

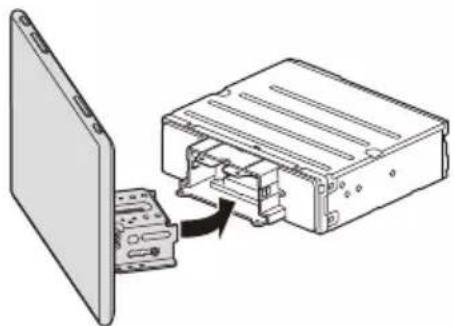

⑤ De montageposities van het scherm controleren (pagina 23)

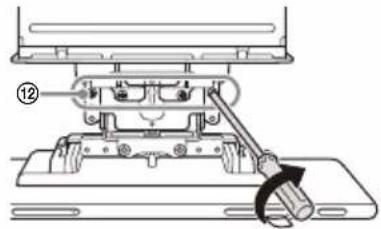

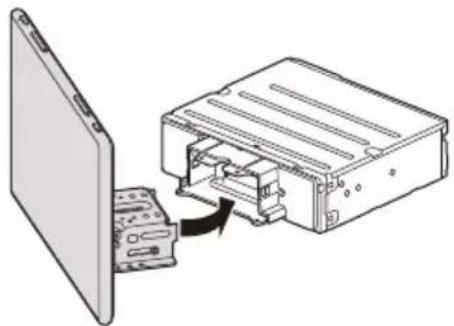

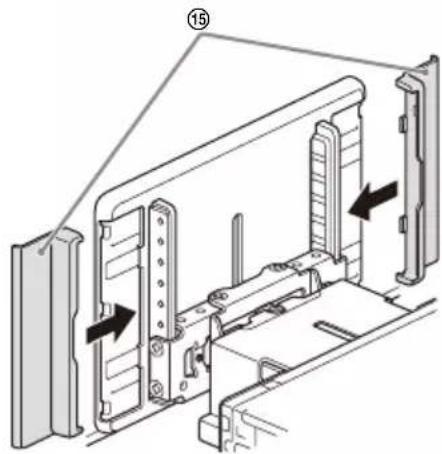

6 Het scherm aan het toestel bevestigen (pagina 23)

Voor uw veiligheid

Zorg dat het scherm na montage ervan op het toestel u niet kan hinderen tijdens het rijden (bv. hinderen van het zicht van de bestuurder of kabels die geklemd raken).

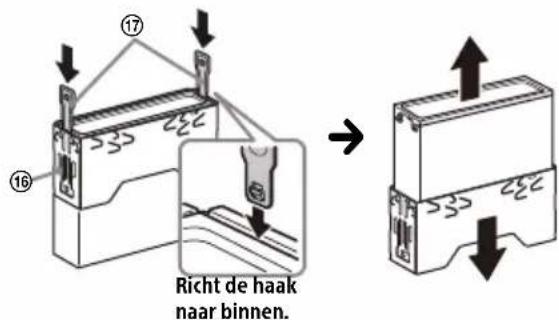

① De montagelijst en het montageframe verwijderen

Voor u het toestel installeert, verwijdert u de montagelijkst ⑩ en het montageframe ⑯ van het toestel.

1 Druk de zijkanten van de montagelijst ⑩ naar binnen en trek de lijst naar buiten.

2 Plaats beide ontgrendelingssleutels ⑰ totdat deze vastklikken, trek het montageframe ⑯ naar beneden en trek vervolgens het toestel omhoog om het los te maken.

Richt de haak naar binnen.

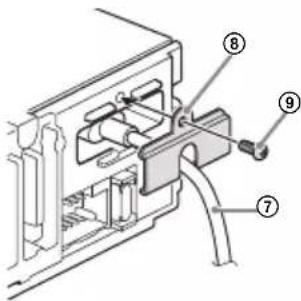

② Voor u het toestel installeert

Voor u het toestel in het dashboard installeert, moet u de USB-verlengkabels correct geleiden.

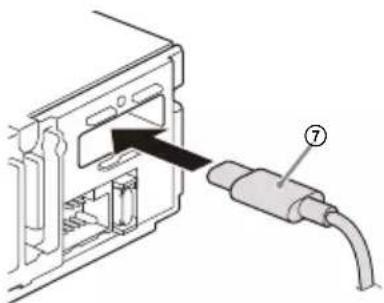

1 Sluit de USB Type-C-verlengkabel ⑦ aan op de USB-poort.

2 Draai de schroef ⑨ stevig vast tegen de USB-kabelhouder ⑧ zodat de USB Type-C-verlengkabel ⑦ goed bevestigd is.

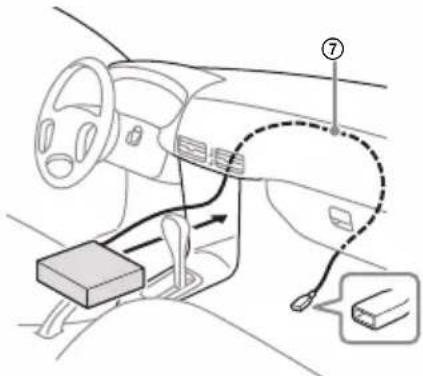

3 Leid de USB Type-C-verlengkabel ⑦ doorheen het dashboard.

③ Het toestel in het dashboard monteren

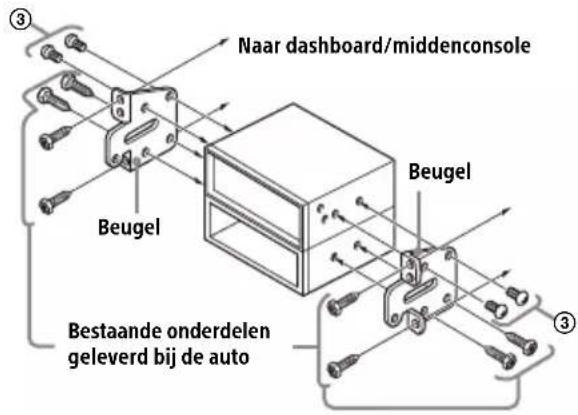

Met behulp van de montagebeugels die bij uw auto geleverd zijn

Het is mogelijk dat u het toestel in sommige Japanse automerken niet kunt installeren. Neem in dat geval contact op met uw Sony-distributeur.

Voorbeeld

Naar dashboard/middenconsole Beugel Beugel Bestaande onderdelen geleverd bij de auto

Opmerking

Installeer het toestel alleen met behulp van de montageschroeven ③ om storingen te voorkomen.

4 Het scherm instellen

U kunt de montageposities van het scherm aanpassen.

Diepte (binnen 20 mm, in 3 stappen)

Hoogte (binnen 60 mm, in 7 stappen)

De diepte van de schermpositie aanpassen

1 Draai de 3 voorgeïnstalleerde schroeven los om de diepte aan te passen (bovenaan en aan beide zijkanten).

Voorgeinstalla

Voorgeïnstalleerde schroeven

Draai de schroeven een klein beetje los tot u de verbindingsbeugel kunt verschuiven. Verwijder de schroeven niet uit de beugel. Zo kunnen de onderdelen beschadigd raken.

2 Verschuif de verbindingsbeugel om de gewenste dieptepositie te kiezen.

Aanpasbare diepte: binnen 20 mm (A), in 3 stappen, met een gradatie van 10 mm (B).

Beugelpositie 1 tot 3 voor het scherm:

1: uitgeschoven positie
2: middenpositie
3: ingeschoven positie

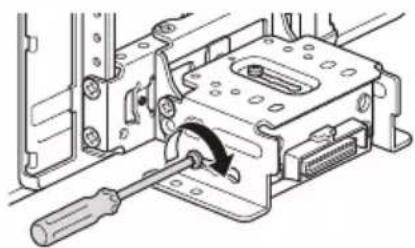

3 Wanneer de gewenste positie bereikt is, draait u de 3 schroeven goed aan zodat de verbindingsbeugel niet meer kan bewegen.

Draai de schroeven stevig vast.

Let op dat u de schroef niet te hard aandraait om te vermijden dat deze beschadigd raakt (het aandraaimoment moet tussen 1,5 N•m en 2,0 N•m liggen).

De hoogte van de schermpositie aanpassen

1 Verwijder de 4 voorgeïnstalleerde schroeven om de hoogte aan te passen (aan beide zijkanten).

Voorgeïnstalleerde schroeven

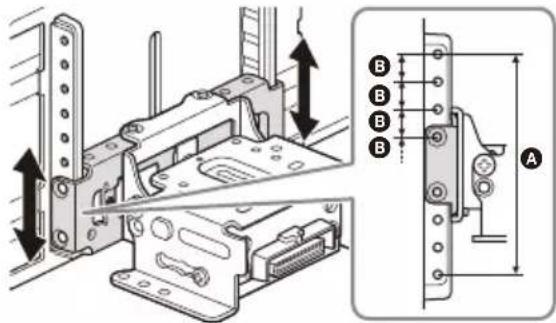

2 Verschuif de verbindingsbeugel omhoog of omlaag om de gewenste hoogte te kiezen. Aanpasbare hoogte: binnen 60 mm (A), in 7 stappen, met een gradatie van 10 mm (B).

3 Wanneer de gewenste positie bereikt is, draait u de 4 schroeven goed aan zodat de verbindingsbeugel niet meer kan bewegen.

Draai de schroeven stevig vast. Let op dat u de schroef niet te hard aandraait om te vermijden dat deze beschadigd raakt (het aandraaimoment moet tussen 1,5 N•m en 2,0 N•m liggen).

De hoek van het scherm aanpassen (kantelen)

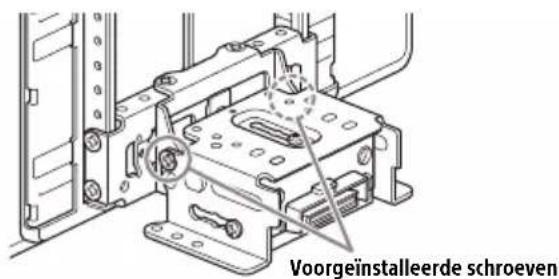

1 Verwijder de 2 voorgeïnstalleerde schroeven om de hoek aan te passen (aan beide zijkanten).

Voorgeinstalleerde schroeven

2 Breng het scherm in de gewenste hoek. Aanpasbare hoek: -10° tot +10°, in 3 stappen

Te gebruiken schroefgaten: 0^(1 - A) - 10^(3 - B) + 10^(2 - B)

3 Wanneer het scherm in de gewenste hoek staat, draait u de 2 schroeven aan in de schroefgaten (boven of onder) die overeenstemmen met de hoek van het scherm.

Draai de schroeven stevig vast.

Let op dat u de schroef niet te hard aandraait om te vermijden dat deze beschadigd raakt (het aandraaimoment moet tussen 1,5 N•m en 2,0 N•m liggen).

De breedte van de schermpositie aanpassen

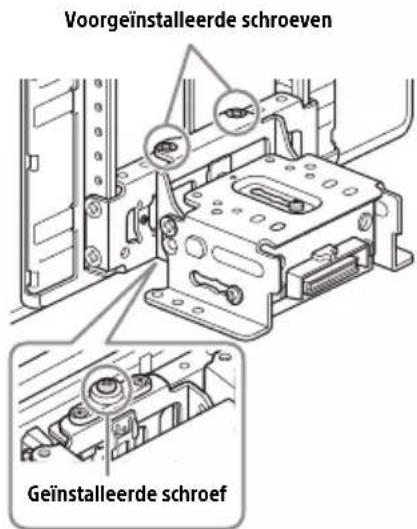

1 Verwijder de 2 voorgeïnstalleerde schroeven aan de bovenkant en draai de geïnstalleerde schroef aan de onderkant los om de schermpositie naar links/rechts aan te passen.

Voorgeïnstalleerde schroeven Geïnstalleerde schroef

2 Verschuif de verbindingsbeugel naar links of rechts om de gewenste positie te kiezen. Verstelbaar links/rechts: binnen 25 mm (A), in 5 stappen, met een gradatie van 12,5 mm (B).

Gebruik de verbindingsbeugel zoals hierboven weergegeven bij het kiezen van de gewenste positie.

Als u de verbindingsbeugel ondersteboven gebruikt, zal deze gehinderd worden door de schroef aan de onderkant en kunt u de beugel niet naar links of rechts bewegen.

3 Wanneer de gewenste positie bereikt is, draait u de 2 schroeven aan de bovenkant goed aan zodat de verbindingsbeugel niet meer kan bewegen.

Draai de schroeven stevig vast. Let op dat u de schroef niet te hard aandraait om te vermijden dat deze beschadigd raakt (het aandraaimoment moet tussen 1,5 N•m en 2,0 N•m liggen).

4 Draai het toestel om en draai de schroef goed aan zodat de verbindingsbeugel niet meer kan bewegen.

Zorg ervoor dat u eerst de schroeven aan de bovenkant en pas daarna de schroef aan de onderkant vastdraait.

⑤ De montageposities van het scherm controleren

Zorg ervoor dat uw vingers niet geklemd raken en dat u de middenconsole van uw auto niet bekrast wanneer u het scherm aan het toestel bevestigt.

1 Maak het scherm tijdelijk aan het toestel vast.

2 Controleer of het scherm uw zicht niet blokkeert of u hindert tijdens het rijden. Als de montagepositie (diepte, hoogte, hoek, breedte) verder moet aangepast worden, verwijdert u het scherm van het toestel en brengt u vervolgens de nodige aanpassingen aan.

⑥ Het scherm aan het toestel bevestigen

Zorg ervoor dat uw vingers niet geklemd raken en dat u de middenconsole van uw auto niet bekrast wanneer u het scherm aan het toestel bevestigt.

1 Maak het scherm aan het toestel vast.

Zorg ervoor dat de verbindingsbeugel van het scherm volledig in het toestel zit.

2 Draai de 4 schroeven ⑫ (bovenaan) aan om de verbindingsbeugel vast te maken aan het toestel.

Draai de schroeven stevig vast. Let op dat u de schroef niet te hard aandraait om te vermijden dat deze beschadigd raakt (het aandraaimoment moet tussen 1,5 N•m en 2,0 N•m liggen).

3 Schuif het verbindingsdeksel naar buiten om de montagesteun van het scherm te beschermen, en draai vervolgens de bevestigingsschroef ⑪ aan om het deksel vast te maken.

Verbindingsdeksel ↓ ⑪

Draai de schroef stevig vast.

Let op dat u de schroef niet te hard aandraait om te vermijden dat deze beschadigd raakt (het aandraaimoment moet tussen 1,5 N•m en 2,0 N•m liggen).

4 Bevestig de achterpaneeldeksels ⑮ in de geleiders ter bescherming.

• Zorg ervoor dat u de gespecificeerde schroeven gebruikt.
• Draai de schroeven geregeld aan als het scherm lijkt te rammelen.

De zekering vervangen

Let erop dat u de zekering vervangt door een exemplaar met dezelfde ampèrewaarde als de originele zekering.

Als de zekering is doorgebrand, controleer dan de stroomaansluiting en vervang de zekering.

Als de zekering opnieuw is doorgebrand nadat u deze hebt vervangen, is er wellicht een intern defect. Neem in dat geval contact op met uw dichtstbijzijnde Sony-distributeur.

Over de licentie

LICENTIEOVEREENKOMST VOOR EINDGEBRUIKERS

BELANGRIJK:

LEES DEZE LICENTIEOVEREENKOMST VOOR EINDGEBRUIKERS ("OVEREENKOMST") ZORGVULDIG DOOR ALVORENS DE SOFTWARE TE GEBRUIKEN. DOOR DE SOFTWARE TE GEBRUIKEN, STEMT U IN MET DE VOORWAARDEN VAN DEZE OVEREENKOMST. ALS U NIET INSTEMT MET DE VOORWAARDEN VAN DEZE OVEREENKOMST, MAG U DE SOFTWARE NIET GEBRUIKEN.

Deze Overeenkomst is een juridische overeenkomst tussen u en Sony Corporation ("Sony"). Deze Overeenkomst bepaalt uw rechten en verplichtingen met betrekking tot de AV-ontvangerfirmware van Sony en/of haar derdelicentiegevers (met inbegrip van Sony's gelieerde ondernemingen) en hun respectieve gelieerde ondernemingen (gezamenlijk de "Derde-leveranciers"), alsmede door Sony verstrekte updates/upgrades, gedrukte, online of andere elektronische documentatie voor die software, en door middel van die software gecreëerde gegevensbestanden (gezamenlijk de "Software").

Onverminderd het voorgaande geldt voor software in de Software die onder een afzonderlijke licentieovereenkomst voor eindgebruikers valt (met inbegrip van maar niet beperkt tot een GNU General Public License en Lesser/Library General Public License), dat hierop de betreffende afzonderlijke licentieovereenkomst voor eindgebruikers en niet deze Overeenkomst van toepassing is, voor zover die afzonderlijke licentieovereenkomst voor eindgebruikers dat vereist ("Uitgesloten Software").

SOFTWARELICENTIE

De Software wordt in licentie gegeven, niet verkocht. De Software is beschermd op grond van het auteursrecht en andere wetten en internationale verdragen inzake intellectuele eigendom.

AUTEURSRECHT

Alle (eigendoms)rechten op de Software (met inbegrip van maar niet beperkt tot in de Software opgenomen afbeeldingen, foto's, animaties, video, audio, muziek, tekst en 'applets') berusten bij Sony of een of meerdere Derde-leveranciers.

LICENTIEVERLENING

Sony verleent u een beperkte licentie om de Software uitsluitend in samenhang met uw compatibele apparaat ("Apparaat") te gebruiken voor persoonlijke, niet-commerciële doeleinden. Sony en de Derde-leveranciers behouden zich uitdrukkelijk alle (eigendoms)rechten en belangen (met inbegrip van maar niet beperkt tot alle intellectuele-eigendomsrechten) op en bij de Software voor die niet door deze Overeenkomst specifiek aan u toe worden gekend.

VOORSCHRIFTEN EN BEPERKINGEN

Het is u niet toegestaan de Software geheel of gedeeltelijk te kopiëren, openbaar te maken, aan te passen, te herdistribueren, te wijzigen, te reverse-engineeren, te decompileren of te disassembleren, te trachten de broncode te achterhalen, noch om afgeleide werken van de Software te creëren, tenzij dergelijke afgeleide werken doelbewust door de Software mogelijk worden gemaakt. Het is u niet toegestaan een Digital Rights Management-functionaliteit van de Software te wijzigen of ermee te knoeien. Het is u niet toegestaan functies of beschermingen van de Software of functioneel aan de Software gekoppelde mechanismen te omzeilen, te wijzigen of uit te schakelen. Het is u niet toegestaan afzonderlijke onderdelen van de Software te scheiden om deze op meer dan één Apparaat te gebruiken, tenzij Sony daarvoor uitdrukkelijk toestemming heeft gegeven. Het is u niet toegestaan merken of vermeldingen op de Software te verwijderen, te wijzigen, te verbergen of onleesbaar te maken. Het is u niet toegestaan de Software te delen, te distribueren, te verhuren, te leasen, in sublicentie te geven, te cederen, over te dragen of te verkopen. De software, netwerkdiensten of andere producten dan de Software waarvan het functioneren van de Software afhankelijk is, kunnen naar goeddunken van de leveranciers (softwareleveranciers, dienstverleners of Sony) worden onderbroken of gestaakt. Sony en deze leveranciers garanderen niet dat de Software, netwerkdiensten, content of andere producten beschikbaar zullen blijven of dat deze zonder onderbreking of wijziging zullen functioneren.

UITGESLOTEN SOFTWARE EN OPEN- SOURCE-COMPONENTEN

Onverminderd de voorgaande beperkte licentieverlening erkent u dat er Uitgesloten Software in de Software kan zijn opgenomen. Bepaalde Uitgesloten Software kan onder open-source-softwarelicenties vallen ("Open-source-componenten"), dat wil zeggen: alle softwarelicenties die door het Open Source Initiative als open-source-licenties zijn goedgekeurd of daarmee in wezen vergelijkbaar zijn, met inbegrip van maar niet beperkt tot licenties die, als voorwaarde voor distributie van de

software waarop die licentie van toepassing is, bepalen dat de distributeur de software in broncodevorm beschikbaar dient te stellen. Indien en voor zover openbaarmaking vereist is, verwijzen wij u naar oss.sony.net/Products/Linux of een andere door Sony aangewezen website voor een lijst van Open-source-componenten die op enig moment in de Software kunnen zijn opgenomen en voor de voorwaarden die van toepassing zijn op het gebruik daarvan. Die voorwaarden kunnen te allen tijde door de desbetreffende derde worden gewijzigd zonder jegens u aansprakelijk te zijn. Voor zover vereist door de licenties waar Uitgesloten Software onder valt, zijn de voorwaarden van die licenties van toepassing in plaats van de voorwaarden van deze Overeenkomst. Voor zover de voorwaarden van de licenties voor Uitgesloten Software (een van de) beperkingen in deze Overeenkomst met betrekking tot die Uitgesloten Software verbieden, zijn die beperkingen niet van toepassing op die Uitgesloten Software. Voor zover de voorwaarden van de licenties voor Open-source-componenten bepalen dat Sony een aanbod dient te doen om de broncode te verstrekken in verband met de Software, wordt dat aanbod hierbij gedaan.

GEBRUIK VAN DE SOFTWARE IN SAMENHANG MET AUTEURSRECHTELIJK BESCHERMD MATERIAAL

Het is mogelijk dat u de Software kunt gebruiken om door u en/of derden gecreëerde content te bekijken, op te slaan, te verwerken en/of te gebruiken. Dergelijke content kan beschermd zijn op grond van het auteursrecht en andere wetten inzake intellectuele eigendom en/of overeenkomsten. U stemt ermee in de Software uitsluitend te gebruiken overeenkomstig alle wetten en overeenkomsten die op dergelijke content van toepassing zijn. U bent ermee bekend en stemt ermee in dat Sony passende maatregelen kan treffen om het auteursrecht op door de Software opgeslagen, verwerkte of gebruikte content te beschermen. Dergelijke maatregelen kunnen onder meer omvatten: het bijhouden van de frequentie van uw backup en herstel via bepaalde functies van de Software, het afslaan van een verzoek van u om gebruik te kunnen maken van gegevensherstel, en beëindiging van deze Overeenkomst indien u de Software onrechtmatig gebruikt.

CONTENT SERVICE

WIJ WIJZEN EROP DAT DE SOFTWARE BEDOELD KAN ZIJN VOOR GEBRUIK IN COMBINATIE MET CONTENT DIE BESCHIKBAAR IS VIA EEN OF MEERDERE CONTENT SERVICES ("CONTENT SERVICE"). OP HET GEBRUIK VAN EEN DERGELIJKE SERVICE EN DIE CONTENT ZIJN DE GEBRUIKSVOORWAARDEN VAN DIE CONTENT SERVICE VAN TOEPASSING. INDIEN U

NIET AKKOORD GAAT MET DIE VOORWAARDEN, GELDEN ER BEPERKINGEN VOOR UW GEBRUIK VAN DE SOFTWARE. U bent ermee bekend en stemt ermee in dat bepaalde content en diensten die via de Software beschikbaar zijn, kunnen worden geleverd door derden waar Sony geen zeggenschap over heeft. VOOR HET GEBRUIK VAN DE CONTENT SERVICE IS EEN INTERNETVERBINDING VEREIST. DE CONTENT SERVICE KAN TE ALLEN TIJDE WORDEN GESTAAKT.

INTERNETAANSLUITING EN DIENSTEN VAN DERDEN

U bent ermee bekend en stemt ermee in dat er een internetverbinding vereist kan zijn voor de toegang tot bepaalde functies van de Software en dat u hiervoor als enige verantwoordelijk bent. Ook bent u als enige verantwoordelijk voor het voldoen van de verschuldigde vergoedingen aan derden in verband met uw internetaansluiting, met inbegrip van maar niet beperkt tot abonnements- en gebruikskosten. Afhankelijk van de capaciteit, bandbreedte of technische beperkingen van uw internetverbinding en internetdienst kunnen er beperkingen zijn met betrekking tot de werking van de Software. De levering, kwaliteit en beveiliging van deze internetverbinding zijn de exclusieve verantwoordelijkheid van de aanbieder van deze dienst.

U stemt ermee in dat u zich zult houden aan alle beperkingen en regels ten aanzien van (weder)uitvoer die van toepassing zijn in het gebied of land waar u woont, en dat u de Software niet zult overdragen of toestemming zult geven voor de overdracht ervan naar een verboden land of op een andere wijze die in strijd is met dergelijke beperkingen of regelgeving.

De Software is niet fouttolerant en is niet ontworpen, vervaardigd of bedoeld om te worden gebruikt of wederverkocht als online-bedieningsapparatuur in gevaarlijke omgevingen waar een 'fail-safe'-werking noodzakelijk is, zoals nucleaire voorzieningen, luchtvaartnavigatie- en communicatiesystemen, luchtverkeersleiding, levensreddende apparatuur of wapensystemen, waarbij een storing in de Software kan leiden tot overlijden, persoonlijk letsel of ernstige fysieke of milieuschade ("Risicovolle activiteiten"). Sony, elk van de Derde-leveranciers en elk van hun respectieve gelieerde ondernemingen wijzen specifiek elke expliciete of impliciete garantie, verplichting of voorwaarde inzake geschiktheid voor Risicovolle activiteiten van de hand.

UITSLUITING VAN GARANTIE OP SOFTWARE

U bent ermee bekend en stemt ermee in dat het gebruik van de Software geheel voor eigen risico is en dat u verantwoordelijk bent voor het gebruik van de Software. De Software wordt "as is" geleverd, zonder enige garantie, verplichting of voorwaarde.

SONY EN ELK VAN DE DERDE-LEVERANCIERS (in deze paragraaf worden Sony en elk van de Derde-leveranciers gezamenlijk aangeduid als "SONY") WIJZEN UITDRUKKELIJK ALLE EXPLICIETE OF IMPLICIETE GARANTIES, VERPLICHTINGEN OF VOORWAARDEN VAN DE HAND, MET INBEGRIP VAN MAAR NIET BEPERKT TOT IMPLICIETE GARANTIES VAN VERKOOPBAARHEID, NIET-INBREUK OP RECHTEN VAN DERDEN EN GESCHIKTHEID VOOR EEN BEPAALD DOEL. SONY VERSTREKT GEEN GARANTIES, VOORWAARDEN OF VERKLARINGEN (A) DAT DE FUNCTIES IN DE SOFTWARE AAN UW EISEN ZULLEN VOLDOEN OF GEACTUALISEERD ZULLEN WORDEN, (B) DAT DE SOFTWARE CORRECT OF FOUTLOOS ZAL FUNCTIONEREN OF DAT FOUTEN ZULLEN WORDEN VERHOLPEN, (C) DAT DE SOFTWARE GEEN SCHADE ZAL TOEBRENGEN AAN ANDERE SOFTWARE, HARDWARE OF GEGEVENS, (D) DAT SOFTWAREPROGRAMMA'S, NETWERKDIENSTEN (MET INBEGRIP VAN INTERNET) OF PRODUCTEN (ANDERS DAN DE SOFTWARE) WAAR DE WERKING VAN DE SOFTWARE VAN AFHANKELIJK IS, BESCHIKBAAR ZULLEN BLIJVEN OF ONONDERBROKEN OF ONGEWIJZIGD ZULLEN BLIJVEN FUNCTIONEREN, EN (E) TEN AANZIEN VAN HET GEBRUIK OF DE RESULTATEN VAN HET GEBRUIK VAN DE SOFTWARE IN TERMEN VAN JUISTHEID, NAUWKEURIGHEID, BETROUWBAARHEID OF ANDERSZINS.

DOOR SONY OF EEN BEVOEGDE VERTEGENWOORDIGER VAN SONY VERSTREKTE MONDELINGE OF SCHRIFTELIJKE INFORMATIE OF ADVIEZEN VORMEN NIMMER EEN GARANTIE, VERPLICHTING OF VOORWAARDE EN VERGROTEN OP GEEN ENKELE WIJZE DE REIKWIJDTE VAN DEZE GARANTIE. INDIEN DE SOFTWARE GEBREKEN BLIJKT TE VERTONEN, KOMEN DE KOSTEN VAN EVENTUEEL NOODZAKELIJK(E) ONDERHOUD, REPARATIE OF CORRECTIE GEHEEL VOOR UW REKENING. IN SOMMIGE LANDEN IS HET NIET TOEGESTAAN OM IMPLICIETE GARANTIES UIT TE SLUITEN; DAAROM IS HET MOGELIJK DAT DEZE UITSLUITINGEN NIET OP U VAN TOEPASSING ZIJN.

AANSPRAKELIJKHEIDSBEPERKING

SONY EN DE DERDE-LEVERANCIERS (in deze paragraaf worden Sony en elk van de Derde-leveranciers gezamenlijk aangeduid als "SONY") ZIJN NIET AANSPRAKELIJK VOOR BEDRIJFS- OF GEVOLGSCHADE WEGENS SCHENDING VAN ENIGE EXPLICIETE OF IMPLICIETE GARANTIE,

TOEREKENBARE TEKORTKOMING, NALATIGHEID, RISICOAANSPRAKELIJKHEID OF ANDERE RECHTEN MET BETREKKING TOT DE SOFTWARE, MET INBEGRIP VAN MAAR NIET BEPERKT TOT SCHADE ALS GEVOLG VAN WINSTDERVING, INKOMSTENDERVING, GEGEVENSVERLIES, GEBRUIKSDERVING TEN AANZIEN VAN DE SOFTWARE OF BIJBEHORENDE HARDWARE, DOWNTIME EN GEBRUIKERSTIJD, OOK ALS ZIJ OP DE HOOGTE ZIJN GESTELD VAN DE MOGELIJKHEID VAN EEN DERGELIJKE SCHADE(VERGOEDING). IN IEDER GEVAL IS HUN TOTALE AANSPRAKELIJKHEID INGEVOLGE ENIGE BEPALING VAN DEZE OVEREENKOMST BEPERKT TOT HET BEDRAG DAT FEITELIJK VOOR HET PRODUCT IS BETAALD. IN SOMMIGE LANDEN IS HET NIET TOEGESTAAN OM BEDRIJFS- OF GEVOLGSCHADE UIT TE SLUITEN OF TE BEPERKEN; DAAROM IS HET MOGELIJK DAT DE BOVENSTAANDE BEPERKING OF UITSLUITING NIET OP U VAN TOEPASSING IS.

GEHELE OVEREENKOMST, AFSTAND, GELDIGHEID BEPALINGEN

Deze Overeenkomst en Sony's privacybeleid, elk zoals van tijd tot tijd gewijzigd of aangepast, vormen samen de gehele overeenkomst tussen u en Sony met betrekking tot de Software. Indien Sony een recht of een bepaling van deze Overeenkomst niet uitoefent of afdwingt, wordt daarmee geen afstand gedaan van dat recht of die bepaling. Indien enig gedeelte van deze Overeenkomst ongeldig, onwettig of niet afdwingbaar wordt verklaard, wordt die bepaling voor zover toegestaan ten uitvoer gelegd teneinde de strekking van deze Overeenkomst te handhaven en blijven de overige gedeelten onverminderd van kracht.

Het Weens Koopverdrag is niet van toepassing op deze Overeenkomst. Op deze Overeenkomst is Japans recht van toepassing, met uitzondering van de internationale verwijzingsregels. Geschillen die voortvloeien uit deze Overeenkomst, zullen uitsluitend worden voorgelegd aan de bevoegde rechter in Tokio, Japan, en partijen stemmen hierbij in met de exclusieve bevoegdheid van die rechter.

RECHTSMIDDELEN

Behoudens andersluidende bepalingen in deze Overeenkomst bent u ermee bekend en stemt u ermee in dat schending of niet-nakoming van deze Overeenkomst door u onherstelbare schade kan opleveren voor Sony waarvoor een financiële schadevergoeding niet afdoende zou zijn, en u stemt ermee in dat Sony in dergelijke gevallen gerechtigd is die voorlopige voorzieningen aan te vragen die Sony noodzakelijk of passend acht. Sony kan ook juridische en technische maatregelen nemen om schending van deze Overeenkomst te voorkomen en/of de naleving van deze

Overeenkomst af te dwingen, met inbegrip van maar niet beperkt tot onmiddellijke beëindiging van uw gebruik van de Software, indien Sony naar eigen goeddunken oordeelt dat u deze Overeenkomst schendt of zult gaan schenden. Deze maatregelen gelden naast andere rechtsmiddelen die Sony in of buiten rechte of contractueel ter beschikking staan.

BEËINDIGING

Onverminderd haar overige rechten kan Sony deze Overeenkomst beëindigen indien u een of meerdere voorwaarden hiervan niet naleeft. In dat geval dient u (i) het gebruik van de Software volledig te staken en eventuele kopieën van de Software te vernietigen; (ii) te voldoen aan de voorschriften in de onderstaande paragraaf getiteld "Uw verplichtingen inzake accounts".

WIJZIGING

SONY BEHOUDT ZICH HET RECHT VOOR DE VOORWAARDEN VAN DEZE OVEREENKOMST NAAR EIGEN GOEDDUNKEN TE WIJZIGEN DOOR EEN KENNISGEVING HIEROMTRENT OP EEN DOOR SONY AANGEWEZEN WEBSITE TE PLAATSEN, PER E-MAIL NAAR EEN DOOR U OPGEGEVEN E-MAILADRES TE STUREN, TE VERSTREKKEN TIJDENS HET INSTALLEREN VAN UPGRADES/UPDATES, OF DOOR MIDDEL VAN EEN ANDERE WETTELIJK ERKENDE VORM VAN KENNISGEVING. Indien u niet instemt met de wijziging, dient u onmiddellijk contact op te nemen met Sony voor instructies. Wanneer u de Software na de ingangsdatum van een dergelijke kennisgeving blijft gebruiken, betekent dit dat u zich aan deze wijziging gebonden acht.

DERDE-BEGUNSTIGDEN

Iedere Derde-leverancier is een uitdrukkelijk beoogde derde-begunstigde en heeft het recht om naleving van iedere bepaling van deze Overeenkomst met betrekking tot de Software van die partij af te dwingen.

Mocht u vragen hebben over deze Overeenkomst, dan kunt u schriftelijk contact opnemen met Sony via het contactadres voor uw gebied of land.

Dit product bevat software die door Sony wordt gebruikt onder een licentieovereenkomst met de eigenaar van het overeenstemmende auteursrecht. Wij worden door de eigenaar van het auteursrecht voor deze software verplicht de inhoud van deze overeenkomst vrij te geven aan onze klanten. Selecteer [Instellingen] → [Systeem] → [Open bron licenties] voor meer informatie over softwarelicenties.

Informatie over software waarop GNU GPL/LGPL van toepassing is

De software in dit product omvat door auteursrechten beschermde software die gelicentieerd is onder de GPLv2 en andere licenties waarvoor toegang tot de broncode vereist kan zijn. Zoals vereist door de GPLv2 (en andere licenties) vindt u een kopie van de relevante broncode terug op

http://www.sony.net/Products/Linux/.

Ga naar deze URL en selecteer vervolgens de modelnaam "XAV-9550ES" om de broncode te downloaden.

Zoals vereist door de GPLv2 kunt u gedurende een periode van drie jaar na onze laatste levering van dit product de broncode op een fysiek medium van ons verkrijgen door het formulier in te vullen op http://www.sony.net/Products/Linux/.

Deze aanbieding is geldig voor iedereen die deze informatie ontvangt.

Houd er rekening mee dat Sony niet ingaat op vragen met betrekking tot de inhoud van de broncode.

Varning!

Hierbij verklaart Sony Corporation dat deze radioapparatuur conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:
