BRUKSANVISNING XAV-9550ES SONY

Se sidan 6 för att avbryta demonstrationsvisningen (Demo Mode).

För att växla mottagningssteg för FM, se sidan 6.

Du bör av säkerhetsskäl se till att installera enheten i blens instrumentbräda eftersom enhetens baksida blir varm under användning. För mer information se "Anslutning/installation" (sidan 10).

Tillverkad i Thailand

Typplåten som indikerar driftspänning, etc. finns placerad på undersidan av chassit.

CE-märkningens giltighet är begränsad till de länder där den är juridiskt gällande, i huvudsak EESländerna (europeiska ekonomiska samarbetsområdet) och Schweiz.

WARNING!

För att förhindra brand eller stötar, skall enheten inte utsättas för regn eller fukt.

Öppna inte höljet. Det kan resultera i elektriska stötar. Överlåt allt servicearbete till en fackkunnig tekniker.

Att observera för kunder: Följande information är endast tillämplig för utrustning som sålts i länder där EU-direktiv tillämpas

Den här produkten har tillverkats av, eller på uppdrag av Sony Corporation. EU-importör: Sony Europe B.V. Frågor till EU-importören eller frågor som rör produkternas överensstämmelse i Europa skall sändas till tillverkarens auktoriserade representant, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgien.

Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/EU.

Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://compliance.sony.eu

Denna utrustning ska installeras och användas med minst 20 cm mellan strålningsenheten och personens kropp.

Hantering av förbrukade batterier samt elektrisk och elektronisk utrustning (gäller inom EU och andra länder med separata insamlingssystem)

Symbolen på produkten, batteriet eller förpackningen anger att produkten och batteriet inte ska hanteras som hushållsavfall. På vissa batterier kan denna symbol användas i kombination med en kemisk symbol. Den kemiska symbolen för bly (Pb) läggs till om batteriet innehåller mer än 0,004 % bly. Genom att säkerställa att dessa produkter och batterier hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som orsakas av felaktig avfallshantering. Återvinning av materialet bidrar till att bevara naturresurser. När det gäller produkter som av säkerhets-, prestanda- eller dataintegritetsskäl kräver permanent anslutning till ett inbyggt batteri ska detta batteri alltid bytas av en auktoriserad servicetekniker. För att säkerställa att batteriet och de elektriska och elektroniska produkterna hanteras korrekt ska de levereras till en lämplig återvinningsstation för elektriska och elektroniska produkter när de är förbrukade. Information om alla andra batterityper finner du i avsnittet om säker borttagning av batteriet. Lämna in batteriet på en lämplig återvinningsstation för förbrukade batterier. Kontakta dina lokala myndigheter, din lokala avfallshanteringstjänst eller affären där du köpte produkten eller batteriet för mer detaljerad information om hur du återvinner produkten eller batteriet.

Varning om bilens tändningslås inte har något ACC-läge

Denna enhet får inte installeras i bilar som inte har något ACC-läge. Enhetens display stängs inte av även om tändningen stängs av, vilket leder till att batteriet utarmas.

Friskrivning gällande tjänster som erbjuds av tredje part

Tjänster som erbjuds av tredje part kan komma att ändras, upphävas eller avslutas utan föregående meddelande. Sony har inget ansvar när det gäller dessa situationer.

Om ändring av enheten

Se "Hjälpguide" på webbsidan för de senaste funktionerna.

QR-koden och URL hittar du på omslaget.

Viktigt meddelande!

Försiktighet

SONY SKALL UNDER INGA OMSTÄNDIGHETER HÄLLAS ANSVARIGT FÖR EVENTUELLA OAVSIKTLIGA, INDIREKTA ELLER PÄFÖLJANDE SKADOR ELLER ANDRA SKADOR INKLUSIVE, MEN UTAN BEGRÄNSNING FÖR, UTEBLIVEN VINST, FÖRLORADE INTÄKTER, DATAFÖRLUST, MINSKAD ANVÄNDNING AV PRODUKTEN ELLER EVENTUELL TILLHÖRANDE UTRUSTNING, DRIFTAVBROTT OCH KÖPARENS TID SOM RELATERAR TILL ELLER UPPSTÄR PÅ GRUND AV ANVÄNDNINGEN AV DENNA PRODUKT, DESS MASKINVARA OCH/ELLER PROGRAMVARA.

Kära kund! Denna produkt innehåller en radiosändare.

Enligt UNECE-bestämmelserna nr. 10 kan en fordonstillverkare ålägga vissa villkor för installation av radiosändare i fordon.

Kontrollera fordonets bruksanvisning eller kontakta fordonstillverkaren eller återförsäljaren innan du installerar denna produkt i fordonet.

Nödsamtal

Denna BLUETOOTH-handsfree för bil och den elektroniska enheten som är ansluten till handsfree drivs via radiosignaler, mobila och fasta nätverk samt användarprogrammerad funktion, vilket inte kan garantera anslutning under alla förhållanden. Du bör därför inte enbart förlita dig på en elektronisk enhet för nödvändig kommunikation (t.ex. vid medicinska nödsituationer).

Om BLUETOOTH-kommunikation

• Mikrovågor som sänds från en BLUETOOTH-enhet kan påverka funktionen hos elektronisk medicinsk utrustning. Stäng av denna enhet och andra BLUETOOTH-enheter på följande platser, eftersom det finns risk för att de orsakar olyckor.
• Där lättantändlig gas förekommer: sjukhus, tåg, flygplan och bensinstationer
• I närheten av automatiska dörrar och brandlarm
• Denna enhet klarar de säkerhetskrav som ingår i BLUETOOTH-standarden för att skapa en säker anslutning när trådlös BLUETOOTH-teknik används, men tänk på att inställningarna kan vara gjorda så att säkerheten inte räcker. Var försiktig vid kommunikation med trådlös BLUETOOTH-teknik.
• Vi kan inte hållas ansvariga för eventuellt informationsläckage som uppstått under BLUETOOTH-kommunikation.

Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta närmaste Sony-återförsäljare.

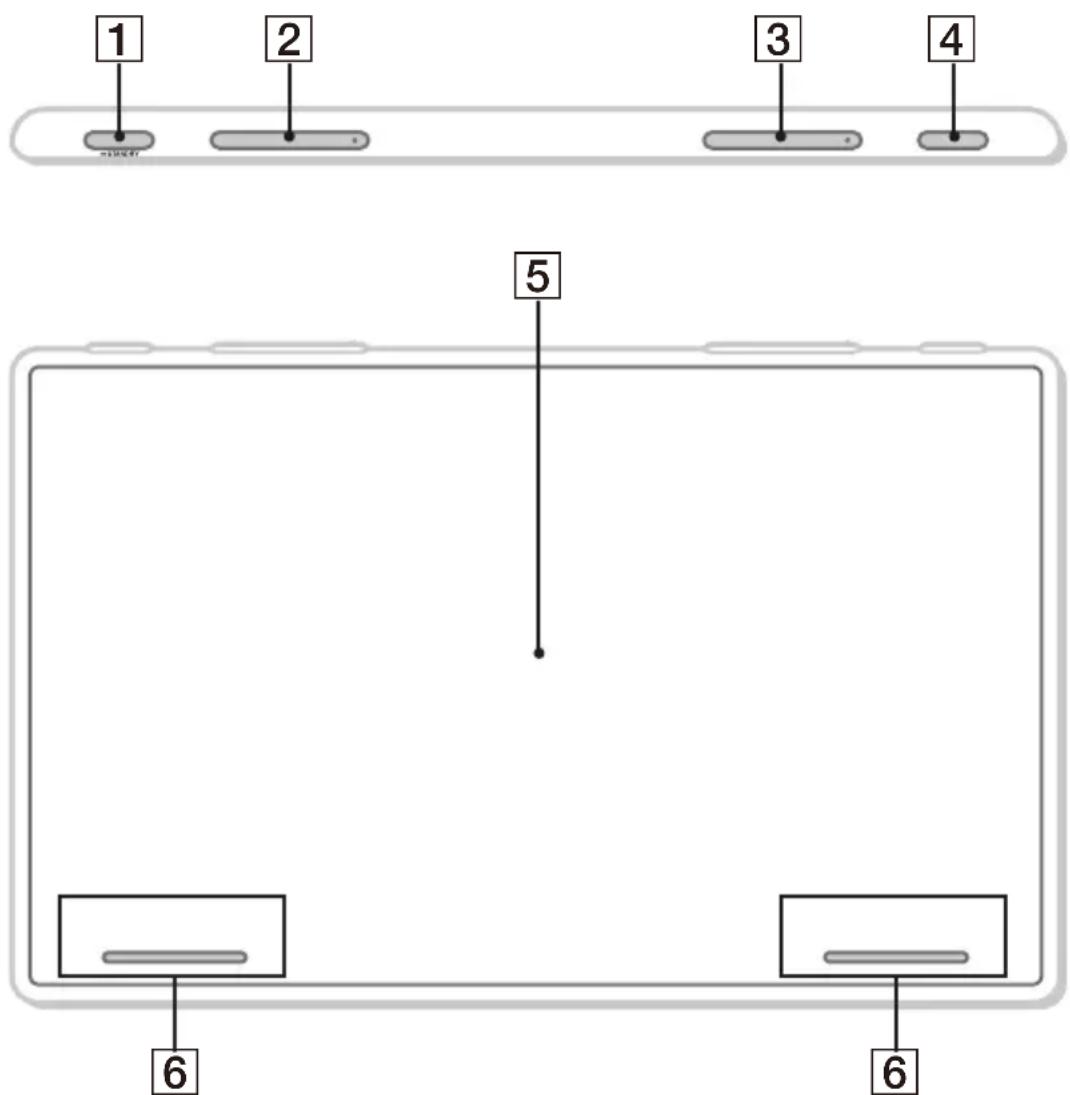

Huvudenhet och fjärrkontroll

Huvudenhet

1 2 3 4 5 6 6

Knapparna VOL (volym) +/▶▶I (nästa) har en taktil punkt.

1 HOME

Visar HOME-skärmen (page 5).

STANDBY

Håll intryckt för att stänga av enheten.

Håll intryckt i minst 10 sekunder för att återställa enheten.

2 VD(volym) +/-

3 |◀◀ /▶▶▶ (föregående/nästa)

Funktionerna skiljer sig åt beroende vald källa:

– [Radio]: välja en förinställd station.
– [DAB+]: välja en förinställd station.
– [USB]/[Bluetooth Audio]: hoppa till föregående/nästa innehåll.

– [Apple CarPlay]/[Android Auto]: hoppa till föregående/nästa innehåll.

Håll intryckt för att:

– [Radio]: ställa in en station automatiskt (SEEK+/SEEK−).
– [DAB+]: välja en station från stationslistan.
– [USB]/[Bluetooth Audio]: snabbspola bakåt/ framåt.

4 VOICE

Aktiverar röstkommandofunktionen för Apple CarPlay och Android Auto™.

5 Display/pekskärm

6 Custom Key 1 1/2

Registrarar funktioner (Mute, Disp. Off, Source Change, Home, Next, Previous, Vol +, Vol -, None).

För att registrera, välj [Settings] → [Custo mize] → [Custom Key].

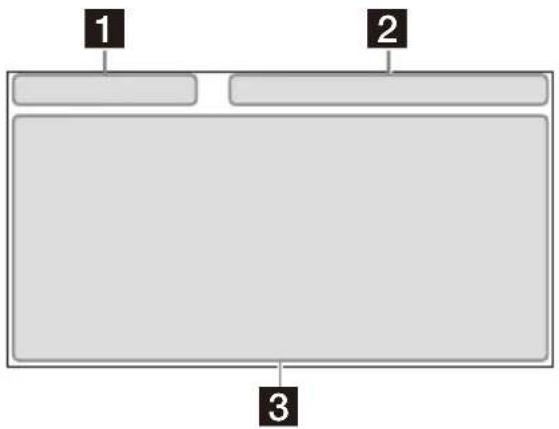

Skärmvisning

Uppspelningsskärm:

1 2 3

HOME1-skärm:


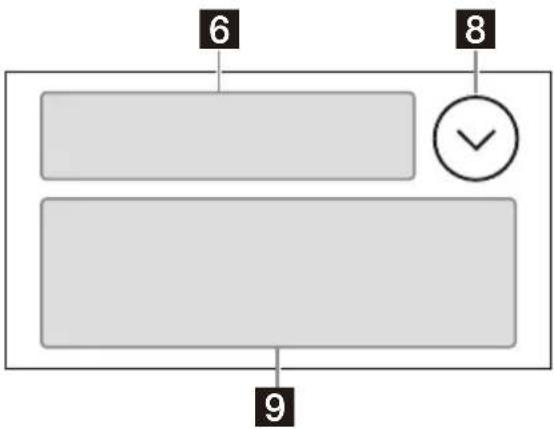

HOME2-skärm:

1 Statusindikator (vänster sida)

→ (tillbaka) Återgår till föregående visning.

≡(lista) Öppnar listan. Tillgängliga listor skiljer sig åt beroende på källan.

2 Statusindikator (höger sida)

Klocka Visar tiden som ställts in under Date/Time-inställningen.

※(ljud av) Tänds när ljudet stängs av.

...(alternativ) Öppnar menyn för källalternativ. Tillgängliga alternativ skiljer sig åt beroende på källan.

☐ (enhet) Visar namnet på enheten som ska anslutas till enheten.

(antenn) Indikerar signalstyrka för ansluten mobiltelefon.

(batteri) Indikerar återstående batteritid för ansluten mobiltelefon.

3 Tillämpningsspecifikt område

Visar uppspelningskontroller/-indikationer eller visar enhetens status. Visade alternativ skiljer sig åt beroende på källan.

4 ©Apple CarPlay)/ (Android Auto)

Visas vid anslutning av Apple CarPlay/Android Auto.

5 Klocka

Visar datum och tid som ställts in under Date/Time-inställningen.

6 App-område (favorit)

Upp till 5 appar kan ställas in. Det går att byta apparna. Du kan ställa in dina favoritappar.

7 All Apps

HOME2-skärmen öppnas.

8 \Close

Ätergår till HOME1-skärmen.

9 Ap-område

Visar alla appar förutom favoritappar.

Lista med appikoner

	Android Auto		Apple CarPlay		Radio
	DAB+		Bluetooth		Phone
	Settings		USB		RearCam
	Camera 1		Camera 2		Devices

Grundläggande funktioner

Växla mottagningssteg för FM

Ställ in mottagningssteg för FM för ditt land eller region.

1 Tryck på HOME, tryck på [Settings] → [Application] → [Radio Tuning Steps], ställ sedan in radiofrekvensen beroende på mottagningsområdet.
2 Tryck två gånger på (tillbaka) för att avsluta inställningsmenyn.

Obs!

När mottagningssteg för FM ändras återställs förinställda stationer för både FM och AM.

Använda Apple CarPlay trådlöst

När Apple CarPlay används för första gången måste enheten registreras. Följ förfarandet under "Koppla samman med en Bluetooth®-enhet" (sidan 6).

Obs!

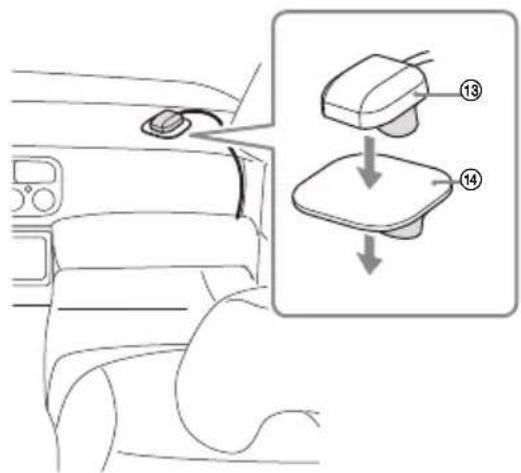

Se till att GPS-antennen är ordentligt ansluten. För mer information se "Installera GPS-antennen" (sidan 16).

Använda Android Auto

När Android Auto används trådlöst för första gången måste enheten registreras. Följ förfarandet under "Koppla samman med en Bluetooth®-enhet" (sidan 6).

När Android Auto används med en USB-kabel ansluter du den Android Auto-kompatibla Android™-telefonen till enheten via USB-kabeln.

Koppla samman med en Bluetooth®-enhet

När en BLUETOOTH-enhet ansluts för första gången krävs en ömsesidig registrering (som kallas

"parkoppling"). Genom parkopplingen kan denna enhet och andra enheter känna igen varandra.

När enheten slås på skickar enheten BLUETOOTH-signalen.

Parkoppla från enhetens inställningar

1 Tryck på HOME, tryck sedan på [Settings]. Om [Settings] inte har ställts in i favoritområdet trycker du på [All Apps] för att visa HOME2-skärmen, välj sedan [Settings].
2 Tryck på [Device Connection].
3 Tryck på [+Add New Device].
4 Manövrera BLUETOOTH-enheten i enlighet med meddelandet på [Add New Device]-skärmen.

Om du måste ange en kodnyckel på BLUETOOTH-enheten anger du [0000]. Namnet på registrerad enhet visas på [Device Connection]-skärmen.

Du kan ansluta eller koppla från registrerad enhet på denna skärm.

Parkoppla från BLUETOOTH-enheten

När BLUETOOTH-inställningen för BLUETOOTH-enheten ställs in till [ON] väljer du "XAV-9550ES" på inställningsskärmen för BLUETOOTH-enheten och fortsätter sedan till parkopplingsstegen. Följ instruktionerna på skärmen för enheten.

Avbryta demonstrationsläget

1 Tryck på HOME, tryck sedan på [Settings]. Om [Settings] inte har ställts in i favoritområdet trycker du på [All Apps] för att visa HOME2-skärmen, välj sedan [Settings].
2 Tryck på [System], sedan på [Demo Mode] för att ställa in på [Off].
3 Tryck två gånger på (tillbaka) för att avsluta inställningsmenyn.

Uppdatera den fasta programvaran

Se supportsidan och följ sedan anvisningarna online för att uppdatera den fasta programvaran. URL: https://www.sony.eu/support

Uppdatera den fasta programvaran med USB-tjudringsläge

När smarttelefonen används med tjudringsfunktionen kan du uppdatera den fasta programvaran med USB-tjudringsläget.

Anslut din smarttelefon till USB-porten och följ sedan instruktionerna på skärmen för enheten.

Obs!

• Under uppdatering via en USB-anslutning får inte USB-kabeln eller USB-enheten kopplas från.
• En nätverksanslutning kan krävas vilket kan leda till höga kommunikationsavgifter.

Övrig information

• Antennen matas ut automatiskt.
• När du lämnar över enheten till annan ägare eller gör dig av med bilen med enheten installerad, måste alla inställningar initieras till fabriksinställningar genom att utföra fabriksinställning.
• Undvik att skvätta vätska på enheten.

Noteringar gällande säkerhet

• Lokala trafiklagar och -bestämmelser måste följas.
  • Vid körning

- Titta inte på eller manövrera enheten eftersom det kan leda till att du distraheras och orsakar en olycka. Parkera bilen på en säker plats för att titta på eller manövrera enheten.

• Använd inte inställningsfunktionen eller någon annan funktion som kan ta bort din uppmärksamhet från vägen.
• När du backar bilen bör du vända dig om och titta noggrant runt omkring bilen för din säkerhet, även om den bakåtriktade kameran är ansluten. Lita inte helt på den bakåtriktade kameran.

• Vid manövrering

• För inte in dina händer, fingrar eller främmande föremål i enheten eftersom det kan leda till personskada eller skada på enheten.
• Förvara små delar utom räckhåll för barn.
• Se till att använda säkerhetsbälten för att undvika skada vid händelse av att bilen plötsligt rör sig på ett oväntat sätt.

Förhindra olyckor

Manövrera inte enheten eller titta på skärmen under bilkörning.

Bilder visas endast när du parkerat bilen och dragit åt handbromsen.

Om bilen rör sig under videouppspelning visas följande försiktighetsmeddelande och det går inte att se på videoon.

Noteringar om LCD-skärmen

• Utsätt inte LCD-skärmen för vatten eller vätskor av något slag. Detta kan orsaka ett fel.

• Tryck inte för hårt på LCD-skärmen eftersom det kan leda till att bilden förvrängs eller orsaka funktionsfel (dvs. bilden blir otydlig eller LCD-skärmen skadas).

• Tryck inte på skärmen annat än med dina fingrar eftersom det kan skada LCD-skärmen.

• Rengör LCD-skärmen med en torr, mjuk trasa. Använd inte lösningsmedel som bensin, thinner, speciella rengöringsmedel eller antistatiska sprejer.
• Enheten får inte användas utanför temperaturintervallet 0 °C till 40 °C.
• Det kan hända att bilden inte syns tydligt om bilen parkeras på en kall eller varm plats. Skärmen skadas däremot inte och bilden blir tydlig när temperaturen i bilen blir normal.
• Några fasta blå, röda eller gröna punkter kan dyka upp på skärmen. Dessa kallas för "ljusa punkter" och är något som kan ske med LCD-skärmar. LCD-skärmen är en precisionstillverkad enhet med fler än 99,99 % av segmenten funktionsdugliga. Det finns däremot en risk att en liten procentandel (vanligtvis 0,01 %) av segmenten inte lyser som de ska. Detta stör däremot inte visningen.

Noteringar om pekskärmen

• Enheten använder en kapacitiv pekskärm. Tryck på skärmen direkt med fingerspetsen.
• Denna enheten stöder inte flertrycksfunktion.
• Tryck inte på skärmen med vassa föremål som t.ex. en nål, penna eller fingernageln. Det går inte att använda en stylus-penna med denna enhet.
• Om du har handskar på dig när du rör vid skärmen kan det leda till att enheten fungerar felaktigt eller inte svarar.
• Låt inte pekskärmen komma i kontakt med några föremål. Om du rör vid skärmen med annat än din fingerspets kan det hända att enheten inte svarar på rätt sätt.
• Utsätt inte enheten för starka stötar eftersom skärmen är gjord av glasmaterial. Om skärmen skulle råka spricka eller gå sönder får du inte röra vid den del som är trasig, eftersom det kan leda till personskada.
• Häll andra elektriska enheter borta från pekskärmen. De kan göra så att pekskärmen slutar fungera.
• Om det finns vattendroppar på pekskärmen, eller om du pekar på skärmen med våta fingertoppar, kanske pekskärmen inte reagerar korrekt.

iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
- Användning av "Made for Apple"-märket betyder att ett tillbehör har utformats för anslutning specifikt till Appleprodukter som identifieras på märket och har certifierats av utvecklaren att uppfylla Apples standarder vad gäller prestanda. Apple är inte ansvarig för enhetens funktion eller överensstämmelse med säkerhets- och myndighetsstandard. Om detta tillbehör används med en Apple-produkt kan det påverka den trädlösa prestandan.
- Kontrollera Apple CarPlay-webbsidan för iOS-versioner som stöds. Uppdatera till den senaste iOS-versionen före användning.

Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna bruksanvisning ska du kontakta närmaste Sony-återförsäljare.

Tekniska data

Skärm

Bildskärmstyp: bred LCD-skärm i färg

Mått: 25,7 cm/10,1 tum

System: TFT aktiv matris

Antal bildpunkter:

Inställningsomfång: 174,928 MHz - 239,200 MHz

Antennterminal:

Extern antennanslutning

FM

Inställningsomfång:

87,5 MHz – 108,0 MHz (vid steg om 50 kHz)

87,5 MHz - 108,0 MHz (vid steg om 100 kHz)

FM-mottagningssteg:

Kan växlas mellan 50 kHz/100 kHz

Användningskänslighet: 7 dBf

Signal-till-brus-förhållande: 70 dB (mono)

Separation vid 1 kHz: 45 dB

AM

Inställningsomfång: 531 kHz – 1 602 kHz

Känslighet: 32 μV

USB-spelare

Gränssnitt: USB Type-C® (full hastighet)

Maximal ström: 3,0 A

BLUETOOTH

*1 Den faktiska räckvidden varierar beroende på faktorer som hinder mellan enheter, magnetfält runt mikrovågsugnar, statisk elektricitet, mottagningskänslighet, antennens prestanda, operativsystem, programvara m.m.

*2 BLUETOOTH-standardprofiler visar anledningen till BLUETOOTH-kommunikation mellan enheter.

Wi-Fi

Kompatibla standarder:

IEEE802.11 a/n/ac

Radiofrekvens:

5 GHz-band (5,725 GHz - 5,850 GHz)

Uteffekt:

EIRP 13,89 dBm

Frekvenstolerans: 20 ppm

Förstärkare

Utgångar: högtalarutgångar

Högtalarimpedans: 4 Ω – 8 Ω

Maximal uteffekt: 55 W × 4 (vid 4 Ω)

Allmänt

Strömkrav:

bilbatteri på 12 V DC (negativ jordning)

Märkströmförbrukning: 10 A

Mått (maximalt):

Cirka 271 mm × 171 mm × 247 mm (b/h/d)

Monteringsmått:

Cirka 182 mm × 53 mm × 160 mm (b/h/d)

Vikt: cirka 2,5 kg

Förpackningens innehåll:

Huvudenhet (1)

Delar för installation och anslutningar (1 uppsättning)

Be din återförsäljare om mer information.

Rätt till ändring av design och specifikationer förbehålles.

Upphovsrätt

Bluetooth®-märket och dess logotyper är regis trerade varumärken som ägs av Bluetooth SIG, Inc. och användning av sådana märken sker på licens från Sony Group Corporation och dess dotterbolag. Andra varumärken och varunamn tillhör respektive ägare.

Windows Media är antingen ett registrerat varumärke eller ett varumärke som tillhör Microsoft Corporation i USA och/eller andra länder.

Denna produkt är skyddad av viss immateriell egendomsrätt som tillhör Microsoft Corporation. Användning eller distribution av sådan teknik utanför produkten är inte tillåten utan licens från Microsoft eller ett auktoriserat Microsoft-dotterbolag.

Apple, iPhone och Apple CarPlay är varumärken som tillhör Apple Inc., registrerade i USA och i andra länder.

IOS är ett varumärke eller registrerat varumärke som tillhör Cisco i USA och andra länder och används under licens.

Android och Android Auto är varumärken som tillhör Google LLC.

För att använda Android Auto på din bildisplay behöver du en Android-telefon med Android 8 eller högre, ett aktivt dataabonnemang och Android Auto-appen.

För att använda Android Auto trådlöst på din bildisplay behöver du en kompatibel Android-smarttelefon med ett aktivt dataabonnemang. Du kan kontrollera vilka smarttelefoner som är kompatibla via g.co/androidauto/requirements.

Wi-Fi CERTIFIED™-Logotypen är ett certifieringsmärke som tillhör Wi-Fi Alliance®.

LDAC- och LDAC-logotypen är varumärken som tillhör Sony Corporation.

USB Type-C® och USB-C® är registrerade varumärken som tillhör USB Implementers Forum.

Alla andra varumärken är varumärken som tillhör sina respektive ägare.

Anslutning/installation

Försiktighet

• Denna enhet får inte installeras i bilar som inte har något ACC-läge. Enhetens display stängs inte av även om tändningen stängs av, vilket leder till att batteriet utarmas.
• Dra alla jordade kablar till en gemensam jordningspunkt.
• Låt inte kablarna fastna under en skruv eller i rörliga delar (t.ex. sätesrälsen).
• För att undvika kortslutning måste du vrida av bilens tändning innan anslutningar görs.
• Anslut nätkablarna ① till enheten och högtalarna innan de ansluts till nätkontakten.
• Av säkerhetsskäl bör du isolera eventuella lösa kablar som inte ansluts med eltejp.
  •Välj monteringsplatsen med omsorg så att inte enheten stör din normala körning.
• Undvik att installera enheten på platser där det finns mycket damm, smuts, kraftiga vibrationer eller höga temperaturer, t.ex. i direkt solljus eller i närheten av varmluftsutsläpp.
• Använd bara de medföljande fästena för en trygg och säker installation.
• Det är viktigt att använda medföljande USB-förlängningskablar.
• Det kan hända att denna enhet inte går att installera på rätt sätt beroende på biltypen. Mer information om monteringsplats finns på "Bekräfta enhetens monteringsplats" (sidan 11).
• För att undvika skada måste du vara försiktig så att du inte tappar displayen.
• Var försiktig så att du inte kapar dina fingrar på fästets eller monteringsplattans metalldelar vid installationen.
• Var försiktig så att du inte klämmer fingrarna när du fäster displayen på enheten.
• Installera inte enheten på en plats där enheten stör din körförmåga (t.ex. på platser där växelspaken slår emot enheten eller så att det inte går att trycka på varningsknappen).
• Om enheten används under längre tidsperioder kan det hända att skruvarna som fäster displayen kan lossna. Dra regelbundet åt dessa skruvar.
• Utför inte några ändringar eller modifieringar på enheten annat än de som beskrivs i denna handbok.

Notering gällande nätkabeln (gul)

När denna enhet ansluts tillsammans med andra stereokomponenter måste amperetalet för bilkretsen, som enheten är ansluten till, vara högre än summan för varje komponents säkringsstyrka.

Notering gällande installation i bilar med startstoppsystem

Enheten kan startas om när motorn startas via startstoppsystemet. Stäng i sådana fall av bilens startstoppsystem.

Notering gällande installation i bilar med elektriskt handbromssystem

För bilar med elektriskt handbromssystem kan det hända att vissa relaterade funktioner (t.ex. videoblockeringsfunktionen) inte fungerar som den ska.

Justera monteringsvinkeln till mindre än 30°.

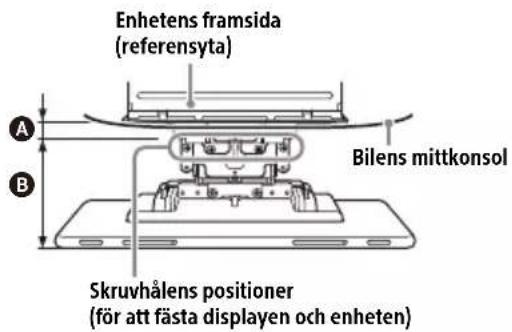

Bekräfta enhetens monteringsplats

Rådfråga installatören för information om installation av enheten och displayen innan enheten installeras.

- Se till att avståndet från den monterade enhetens framsida (referensyta) till bilens mittkonsol ligger inom 22 mm. Om det överskrids går det inte att installera enheten korrekt.

Enhetens framsida (referensyta) A B Bilens mittkonsol Skruvhålens positioner (för att fästa displayen och enheten)

A 22 mm B 42 mm till 62 mm

- Justera enhetens monteringsplats så att den inte påverkar dina köregenskaper som t.ex. knapp-(omkopplare) eller växelspaksfunktioner.

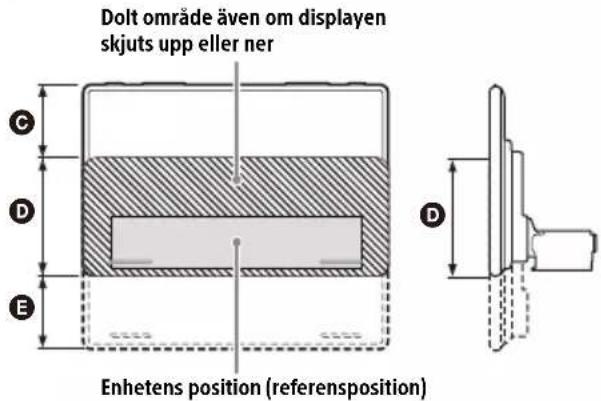

Dolt område även om displayen skjuts upp eller ner Enhetens position (referensposition)

Lista över delar för installation

① Nätkablar (1) ② Anslutningskablar (Ljud/kamera) (1)

③ Monteringsskruv (5 × max. 9 mm) (4)

④ Mikrofon (1)

⑤ Monteringsplatta (1)

⑥ Dubbelsidig tejp (1)

⑦ USB Type-C-förlängningskabel (1)

⑧ USB-kabelhållare (1)

⑨ Skruv till USB-kabelhållare (1) ⑩ Avslutningslist (1)

⑪ Fästskruv (till anslutningsskyddet) (3 × 8 mm) (1)

⑫ Fästskruv (till anslutningsskyddet) (4 × 6 mm) (4)

⑬ GPS-antenn (1) ⑭ Metallplatta (1)

⑮ Bakre panelskydd (2) ⑯ Monteringshylsa (1)

⑰ Frigöringsnycklar (2)

- Denna lista över delar innehåller inte allt i förpackningen.

- Monteringshylsan ⑯ är monterad på enheten vid leverans. Använd frigöringsnycklarna ⑰ för att ta bort monteringshylsan ⑱ från enheten, innan enheten installeras. För mer information se "① Ta bort avslutningslisten och monteringshylsan" (sidan 17).

- Behåll frigöringsnycklarna ⑰ för f ramtida användning eftersom de kommer att behövas om du monterar bort enheten från bilen.

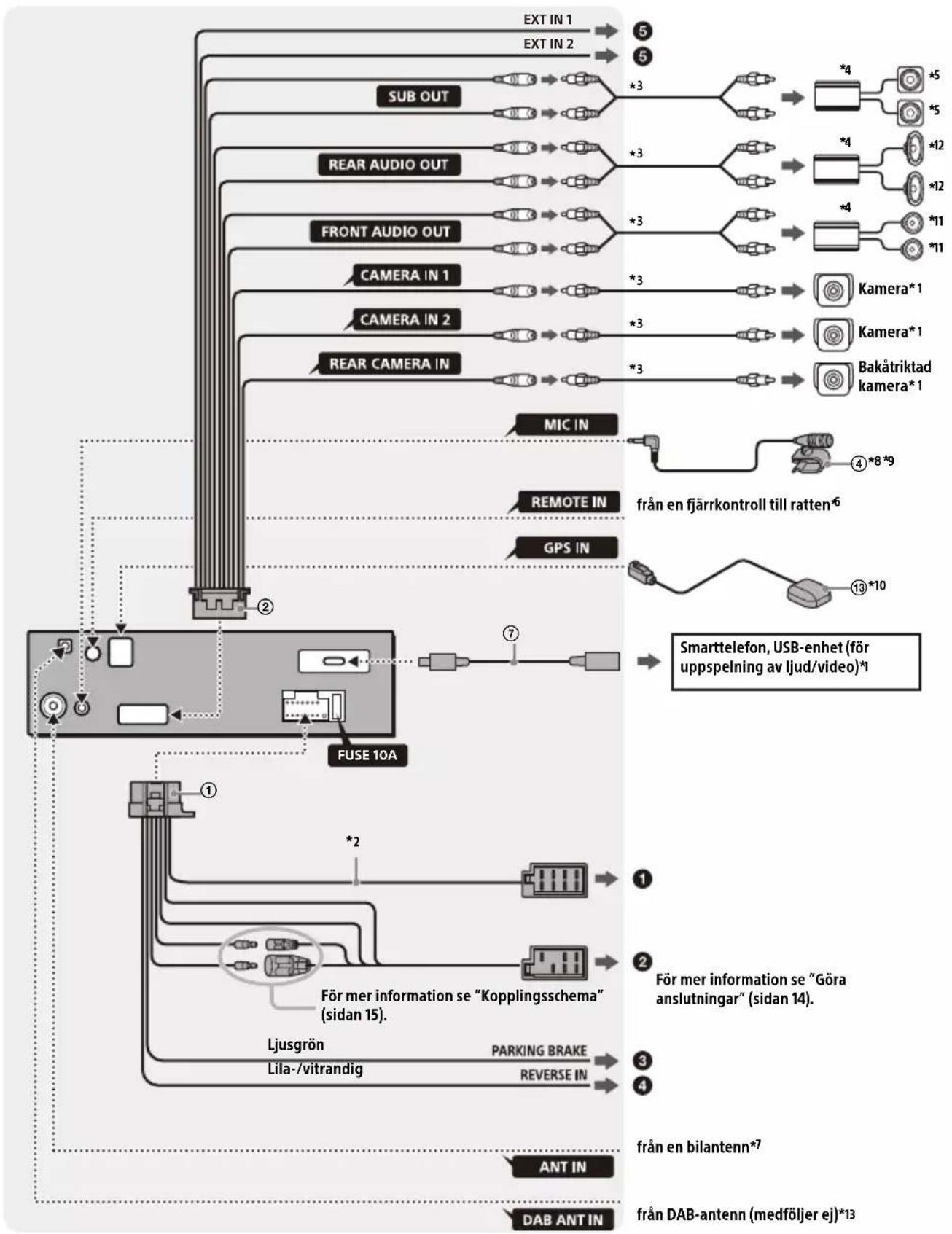

Anslutning

• Isolera ledningar med ett skydd eller tejp för att förhindra kortslutning.
• Notera att enheten kan skadas om den ansluts felaktigt eller om ledningarna kortsluts.

*1 Medföljer ej
*2 Högtalarimpedans: 4 Ω till 8 Ω × 4
*3 RCA-stiftkabel (medföljer ej)
*4 Strömförstärkare (medföljer ej)
*5 Subwoofer (medföljer ej)
*6 Använd en adapter för fjärrkontrollen till ratten (medföljer ej) beroende på vilken typ av bil du har. Mer information om att använda fjärrkontrollen till ratten finns under "Använda fjärrkontrollen till ratten" (sidan 16).
*7 Använd en adapter (medföljer ej) om antennanslutningen inte passar, beroende på vilken typ av bil du har.
*8 Dra mikrofonkabeln så att den inte hindrar din körförmåga, oavsett om den används eller inte. Fäst kabeln med t.ex. en klämma om den dras på golvet där du har fötterna.
*9 Mer information om att installera mikrofonen finns på "Installera mikrofonen" (sidan 15).
*10 Anslut när Apple CarPlay används med en trådlös anslutning.
*11 Främre högtalare/främre diskant Om [Speaker Configuration] under [Sound] är inställt på [Front & Rear], ansluter du den främre högtalaren. Om [Speaker Configuration] under [Sound] är inställt på [Front 2-way], ansluter du den främre diskanten.
*12 Bakre högtalare/främre bashögtalare Om [Speaker Configuration] under [Sound] är inställt på [Front & Rear], ansluter du den bakre högtalaren. Om [Speaker Configuration] under [Sound] är inställt på [Front 2-way], ansluter du den främre bashögtalaren.
*13 Ställ in [Antenna Power] på [On] (standard) eller [Off] beroende på vilken typ av DAB-antenn (medföljer ej) som används. Max. strömstyrka 0,1 A

Göra anslutningar

Om du har en antenn utan reläbox kan det hända att antennen skadas om du ansluter enheten via medföljande nätkablar ①.

① Till bilens högtalaranslutning

1	Bakre högtalare (höger)	⊕	Lila
2		⊖	Lila-/svartrandig
3	Främre högtalare (höger)	⊕	Grå
4		⊖	Grå-/svartrandig
5	Främre högtalare (värster)	⊕	Vit
6 ⊖	värster
7	Bakre högtalare (värster)	⊕	Grön
8 ⊖	värster/svartrandig

② Till bilens nätkontakt

12	kontinuerlig strömförsörjning	Gul
13	antenn/ förstärkarkontroll (REM OUT) (MAX 0,4 A)	Blå-/vitrandig
14	växlad strömförsörjning belysning	Orange-/vitrandig
15	växlad strömförsörjning Röd
16	jordning Svart
17	behåll exakt position för din bil när Apple CarPlay används med en trådlös anslutning	Rosa

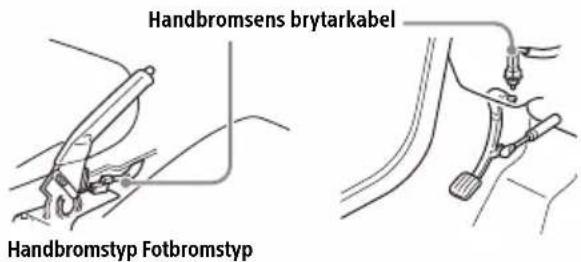

③ Till handbromsens brytarkabel

Monteringsplatsen för handbromsens brytarkabel beror på vilken typ av bil du har. Se till att ansluta handbromsens kabel (ljusgrön) bland nätkablarna ① till handbromsens brytarkabel.

Handbromsens brytarkabel Handbromstyp Fotbromstyp

4 Till +12 V-strömuttaget på bilens bakre lampkabel (endast vid anslutning av bakåtriktad kamera)

⑤ Till en avbrottssignal (+3,3 V till +12 V) för att visa bilden från CAMERA IN 1 och CAMERA IN 2

Obs!

Avbrottsidentifiering för REVERSE IN, EXT IN 1 och EXT IN 2 har följande prioritetsnivåer. REVERSE IN har alltid prioritet; om både EXT IN 1 och EXT IN 2 inträffar samtidigt har EXT IN 1 högre prioritet.

Kameraanslutning

Kameror (medföljer ej) måste installeras före användning.

Anslut kamerans nätkabel till tillbehörsuttaget.

Minnesbehållningsanslutning

När den gula nätkabeln är ansluten kommer strömförsörjning alltid att ske till minneskretsen även när tändningen är avstängd.

Högtalaranslutning

• Stäng av enheten innan högtalarna ansluts.
• Använd högtalare med en impedans på 4 Ω till 8 Ω, och med tillräckligt hög krafthanteringskapacitet för att undvika skada.
• Ställ in [Speaker Configuration] under [Sound] till [Front & Rear] eller [Front 2-way] beroende på högtalarsystemet.
• Vid anslutning av ett högtalarsystem för främre 2-vägsläge ska du inte ställa in [Speaker Configuration] under [Sound] till [Front & Rear]. Det kan skada högtalarna.

Kopplingsschema

Kontrollera bilens nätkontakt och passa in kabelanslutningarna korrekt beroende på vilken bil du har.

Nätkontakt

15 13 11 9 16 14 12 10

Vanlig anslutning

Röd Röd Gul Gul

12	kontinuerlig strömförsörjning	Gul
15	växlad strömförsörjning Röd

När positionerna för röd och gul kabel kastas om

Röd Röd Gul Gul

12 växlad strömförsörjning Gul
15	kontinuerlig strömförsörjning	Röd

För bilar utan ACC-läge

Röd Röd Gul Gul

Anslut enheten till bilens strömförsörjning när du passat in kontakterna och växlat nätkablar på rätt sätt. Om du har några frågor eller problem gällande denna enhet som inte tas upp i denna handbok ska du kontakta bilåterförsäljaren.

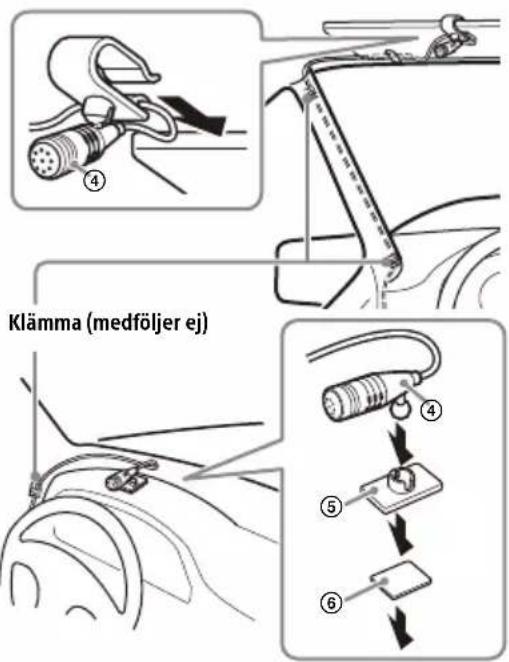

Installera mikrofonen

Du måste installera mikrofonen ④ för at fånga upp din röst vid handsfreesamtal.

Klämma (medföljer ej)

Försiktighet

• Det är extremt farligt om kabeln viras runt rattstången eller växelspaken. Se till att inte kabeln och andra delar hindrar din körning.
• Kontakta affären där du köpte denna enhet eller bilåterförsäljaren före installation om det finns krockkuddar eller annan stötdämpande utrustning i din bil.

Obs!

• Vid installation på instrumentbrädan måste du ta bort skärmklämman från mikrofonen ④, sedan ansluta monteringsplattan ⑤ till mikrofonen ④.
• Rengör ytan på instrumentbrädan med en torr trasa innan du fäster den dubbelsidiga tejpen ⑥.

Installera GPS-antennen

•Välj en plats där det inte finns några hinder som blockerar GPS-satellitmottagningen för att erhålla bästa mottagning.
- Se till att GPS-antennen ⑬ inte stör manövreringen av bilens utrustning.
- Vissa typer av vindrutetorkare kan blockera GPS-satellitvågor. Se till att signalmottagningen inte blockeras.
- När Apple CarPlay används med en trådlös anslutning bör du se till att GPS-antennen ⑬ är ansluten.

1 Fastställ platsen för montering på instrumentpanelen och rengör sedan ytan för anslutning.

Välj en plan yta där:

— GPS-antennen ⑬ ka placeras horisontellt.
— manövrering av passagerarsidans krockkudde inte hindras.
— GPS-satellitmottagning inte blockeras av någonting inuti bilen eller av vindrutetorkarna.

2 Ta bort tejpen på metallplattan ⑭ och fäst den sedan på instrumentbrädan.
3 Ta bort tejpen på GPS-antennen ⑬ och fäst den sedan på metallplattan ⑭.

• Det är extremt farligt om kabeln viras runt rattstängen eller växelspaken. Se till att inte kabeln och andra delar hindrar din körning.
• Kontakta affären där du köpte denna enhet eller bilåterförsäljaren före installation om det finns krockkuddar eller annan stötdämpande utrustning i din bil.

Obs!

• Se till att använda metallplattan ⑭, annars kan det hända att signalmottagningen är dålig.
• Installera inte GPS-antennen ⑬ i närheten av annan elektrisk utrustning, annars kan det hända att signalmottagningen blir ostabil.
• Om ytan på metallplattan ⑭ är kall kan det hända att tejpen inte fastar ordentligt. Värm upp ytan med t.ex. en hårfön innan tejpen appliceras.

- Om det inte finns någon plan yta att installera GPS-antennen ⑬ på, kan du böja metallplattan ⑭ innan den installeras så att den passar på en svängd yta.

Använda fjärrkontrollen till ratten

När fjärrkontrollen till ratten används

Anslutningskabeln RC-SR1 (medföljer ej) måste installeras före användning.

1 Välj [Settings] → [System] → [Steering Wheel Settings].
2 Ställ in [Custom]-omkopplaren på [On]. Du kan göra registreringen för att aktivera fjärrkontrollen till ratten. När registreringen är klar går det att använda fjärrkontrollen till ratten.

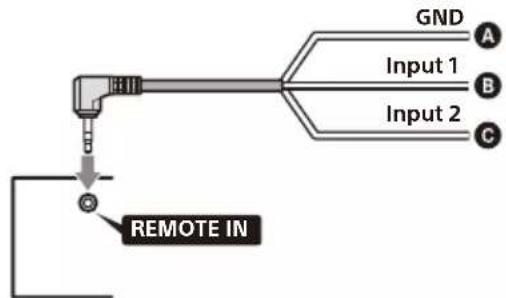

Anmärkningar om installation av anslutningskabeln RC-SR1 (medföljer ej)

GND A Input 1 B Input 2 C REMOTE IN

A Svart
B Grön
© Brun

- Se supportsidan för information och anslut sedan varje ledning ordentligt till rätt kablar. En felaktig anslutning kan skada enheten.

• Vi rekommenderar att du rådfrågar återförsäljaren eller en erfaren tekniker.
• RC-SR1 säljs eventuellt inte i ditt land eller region.

När en adapter för fjärrkontrollen till ratten används

Använd en adapter för fjärrkontrollen till ratten (medföljer ej) beroende på vilken typ av bil du har.

1 Välj [Settings] → [System] → [Steering Wheel Settings].
2 Ställ in [Custom]-omkopplaren på [Off].

Adaptern för fjärrkontrollen till ratten är aktiverad.

Installation

För att installera enheten och displayen på ett säkert sätt bör du följa stegen ① till ⑥ i rätt ordning.

① Ta bort avslutningslisten och monteringshylsan (sidan 17)
② Innan enheten monteras (sidan 17)
③ Montera enheten på instrumentbrädan (sidan 18)
④ Ställa in displayen (sidan 18)

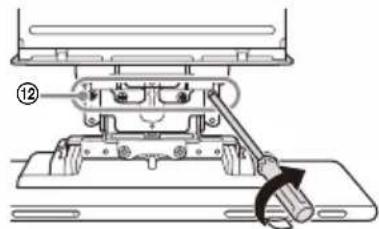

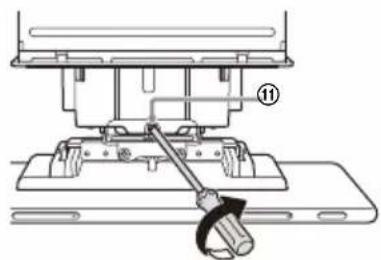

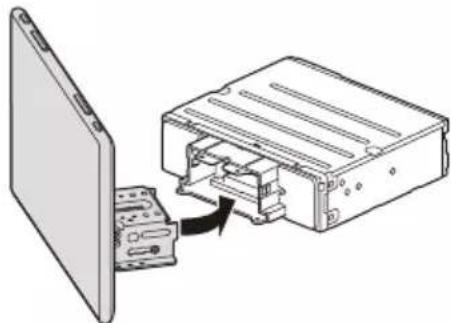

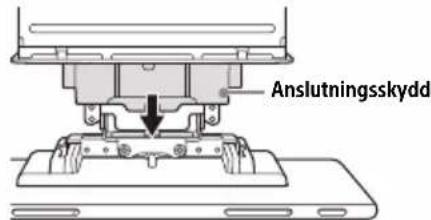

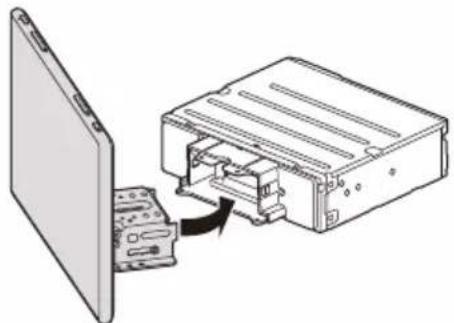

⑤ Vara säker på displayens monteringsposition (sidan 21)
⑥ Montera displayen på enheten (sidan 21)

För din säkerhet

När displayen monterats på enheten bör du se till att displayen inte stör din normala körförmåga genom att t.ex. blockera förarens sikt eller trassla in kablarna.

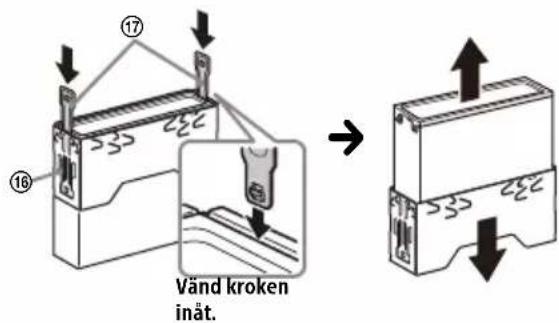

① Ta bort avslutningslisten och monteringshylsan

Ta bort avslutningslisten ⑩ och m onteringshylsan ⑯ från enheten, innan enheten installeras.

1 Nyp tag i avslutningslistens ⑩ båda kanter och dra den sedan rakt ut.

2 Sätt i de båda frigöringsnycklarna ⑰ tills de klickar på plats och dra ner monteringshylsan ⑱, dra sedan upp enheten för att separera.

Vänd kroken inåt.

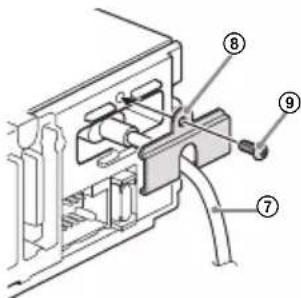

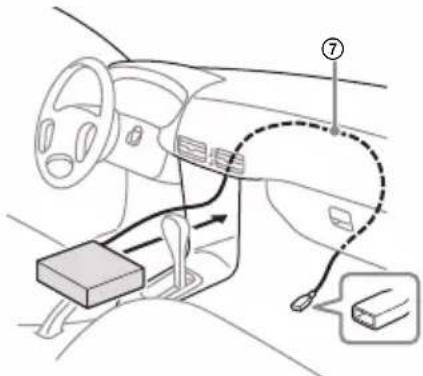

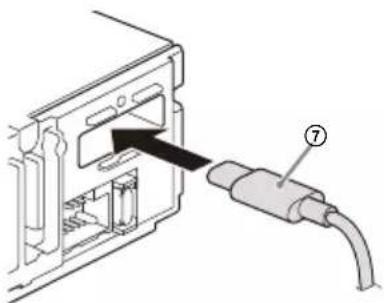

② Innan enheten monteras

Innan enheten monteras på instrumentbrädan ska USB-förläningskablarna dras.

1 Anslut USB Type-C-förlängningskabeln ⑦ till USB-porten.

2 Dra åt skruven ⑨ ordentligt på USB-kabelhållaren ⑧ för att säkra USB Type-C-förlängningskabeln ⑦.

3 Dra USB Type-C-förlängningskabeln ⑦ inuti instrumentbrädan.

③ Montera enheten på instrumentbrädan

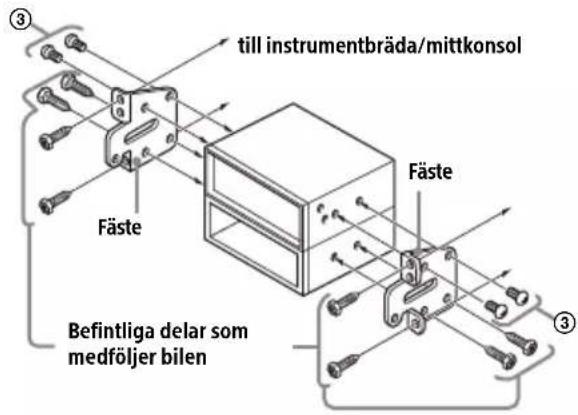

Använd de monteringsfästen som medföljer bilen

Det kan hända att enheten inte går att installera i vissa japanska bilmärken. Kontakta i sådana fall din Sony-återförsäljare.

Exempel

till instrumentbräda/mittkonsol Fäste Befintliga delar som medföljer bilen Fäste

Obs!
Montera endast med monteringsskruvarna ③, för att undvika funktionsfel.

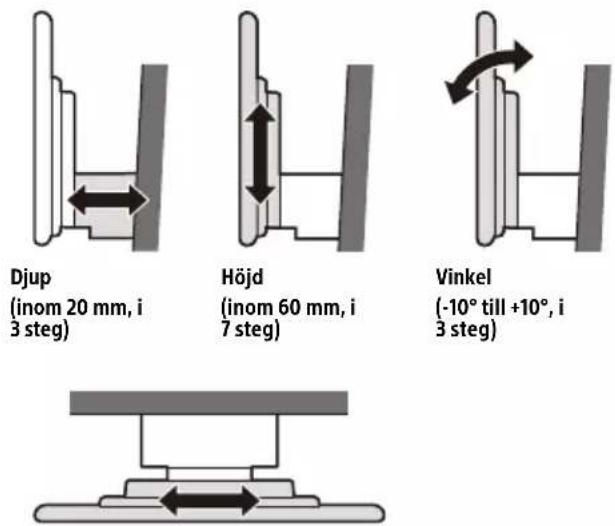

4 Ställa in displayen

Displayens monteringsposition kan justeras.

Djup
(inom 20 mm, i 3 steg)
Höjd
(inom 60 mm, i 7 steg)
Vinkel
(-10° till +10°, i 3 steg)
Bredd
(inom 25 mm, i 5 steg)

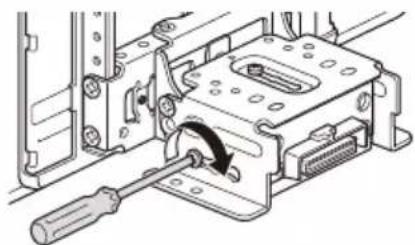

Justera displaypositionens djup

1 Lossna på de 3 förinstallerade skruvarna för justering av djupet (längst upp och på båda sidor).

Förinstallerad

Förinstallerade skruvar

Lossa något på skruvarna tills du kan skjuta anslutningsfästet. Lossa inte skruvarna helt från fästet. I så fall kan delarna skadas.

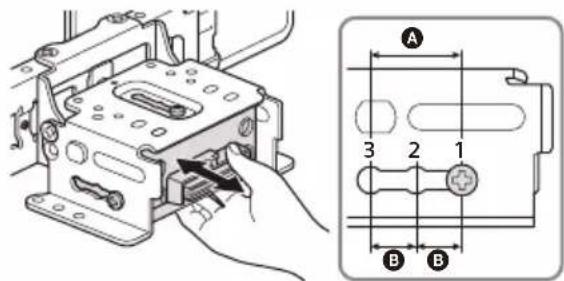

2 Skjut anslutningsfästet för att bestämma lämpligt djup.

Justerbart djup: inom 20 mm (A), i 3 steg, inom 10 mm längdlutning (B).

Skärmens fästposition 1 till 3:

1: Utskjutet läge
2: Mellanläge
3: Inskjutet läge

3 Vid önskad position drar du åt de 3 skruvarna ordentligt för att fästa anslutningsfästet.

Dra åt skruvarna ordentligt.

Var försiktig när du skruvar åt skruven så att du inte använder ett för högt vridmoment eftersom det kan skada skruven (vridmomentet bör ligga på mellan 1,5 N•m och 2,0 N•m).

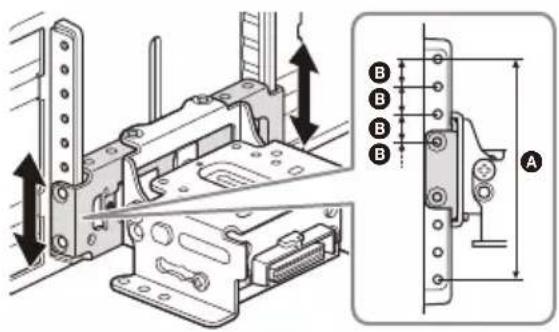

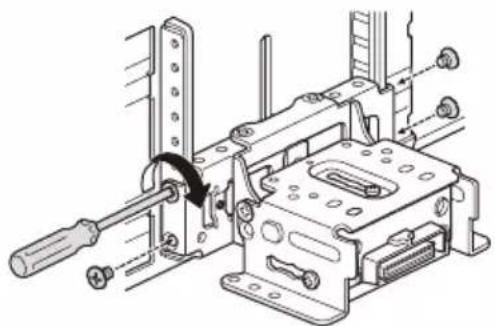

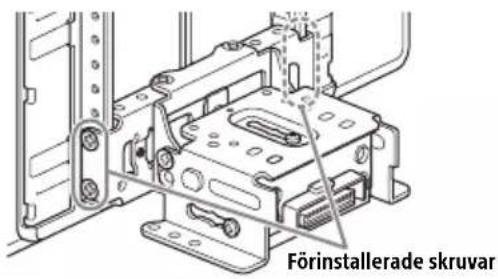

Justera displaypositionens höjd

1 Lossna på de 4 förinstallerade skruvarna för justering av höjden (på båda sidor).

Förinstallerade skruvar

2 Skjut anslutningsfästet upp eller ner för att bestämma lämplig höjd.

Justerbar höjd: inom 60 mm (A), i 7 steg, inom 10 mm längdlutning (B).

3 Vid önskad position drar du åt de 4 skruvarna ordentligt för att fästa anslutningsfästet.

Dra åt skruvarna ordentligt.

Var försiktig när du skruvar åt skruven så att du inte använder ett för högt vridmoment eftersom det kan skada skruven (vridmomentet bör ligga på mellan 1,5 N•m och 2,0 N•m).

Justera displayens vinkel (lutning)

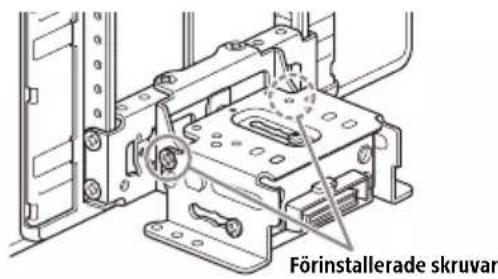

1 Lossna på de 2 förinstallerade skruvarna för justering av vinkeln (på båda sidor).

Förinstallerade skruvar

2 Justera displayens vinkel för att bestämma lämplig lutning.

Justerbar vinkel: -10^ till +10^ , i 3 steg

Skruvhål för användning:

$$ 0 ^ {\circ} (1 - A) - 1 0 ^ {\circ} (3 - B) + 1 0 ^ {\circ} (2 - B) $$

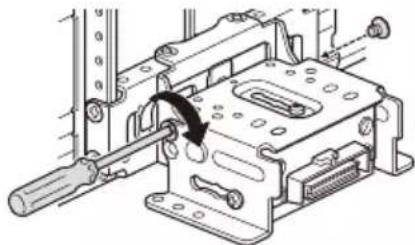

3 Vid önskad vinkel skruvar du i de 2 skruvarna i de skruvhål (övre eller nedre) som matchar displayens vinkel.

Dra åt skruvarna ordentligt.

Var försiktig när du skruvar åt skruven så att du inte använder ett för högt vridmoment eftersom det kan skada skruven (vridmomentet bör ligga på mellan 1,5 N•m och 2,0 N•m).

Justera displaypositionens bredd

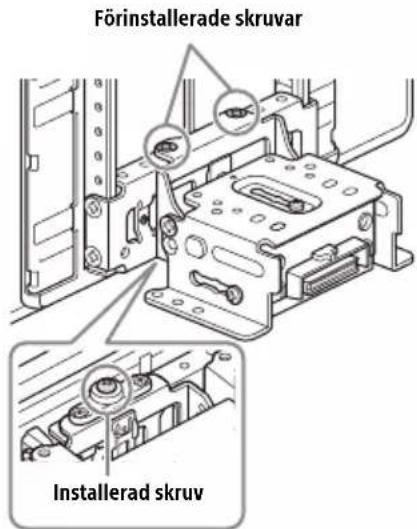

1 Lossna på de 2 förinstallerade skruvarna på ovansidan och lossna på den installerade skruven på undersidan för vänster-/högerjustering.

Förinstallerade skruvar Installerad skruv

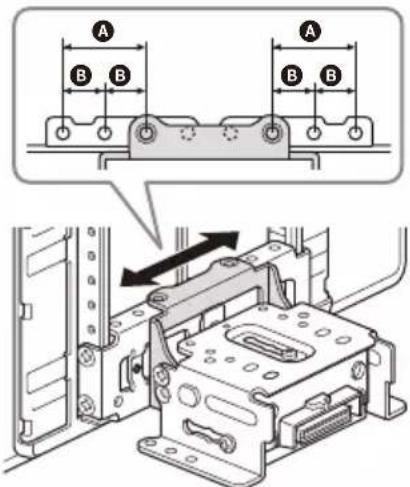

2 Skjut anslutningsfästet till vänster eller höger för att bestämma lämplig position. Justerbar vänster/höger: inom 25 mm (A), i 5 steg, i 12,5 mm lutning (B).

Se till att justera lämplig position med anslutningsfästet i samma status som bilden ovan.

Om anslutningsfästet är upp och ner kommer det att fastna av skruven på undersidan och kommer inte gå att röra åt vänster eller höger.

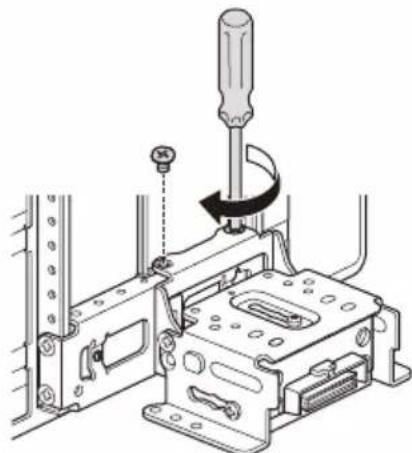

3 Vid önskad position drar du åt de 2 skruvarna på ovansidan ordentligt för att fästa anslutningsfästet.

Dra åt skruvarna ordentligt.

Var försiktig när du skruvar åt skruven så att du inte använder ett för högt vridmoment eftersom det kan skada skruven (vridmomentet bör ligga på mellan 1,5 N•m och 2,0 N•m).

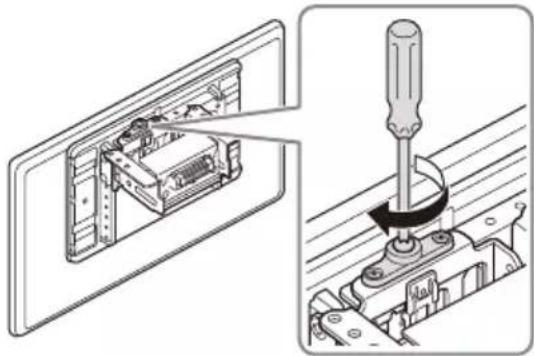

4 Vänd på enheten och dra åt skruven ordentligt för att fästa anslutningsfästet.

Se till att dra åt skruvarna längst upp först och sedan skruven på undersidan.

⑤ Vara säker på displayens monteringsposition

Var försiktig så att du inte klämmer dina fingrar eller repar bilens mittkonsol när du monterar displayen på enheten.

1 Montera displayen på enheten temporärt.

2 Se till att displayen inte blockerar förarens sikt eller stör din normala körförmåga.

Om ytterligare justering av monteringspositionen (djup, höjd, vinkel, bredd) krävs tar du bort displayen från enheten och justerar den sedan igen.

Var försiktig så att du inte klämmer dina fingrar eller repar bilens mittkonsol när du monterar displayen på enheten.

1 Montera displayen på enheten.

Se till att displayens anslutningsfästen är helt införda i enheten.

2 Dra åt 4 skruvar ⑫ (längst upp) för att fästa anslutningsfästet på enheten.

Dra åt skruvarna ordentligt.

Var försiktig när du skruvar åt skruven så att du inte använder ett för högt vridmoment eftersom det kan skada skruven (vridmomentet bör ligga på mellan 1,5 N•m och 2,0 N•m).

3 Skjut ut anslutningsskyddet för att skydda displayens monteringsplatta, dra sedan åt fästskruven ⑪ för att fästa skyddet.

Anslutningsskydd

↓

Dra åt skruven ordentligt.

Var försiktig när du skruvar åt skruven så att du inte använder ett för högt vridmoment eftersom det kan skada skruven (vridmomentet bör ligga på mellan 1,5 N•m och 2,0 N•m).

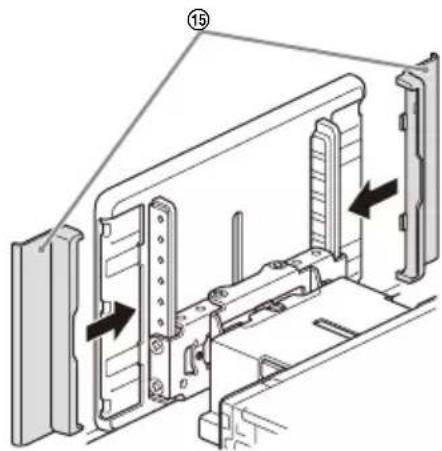

4 Fäst de bakre panelskydden ⑮ längs med skenorna som skydd.

• Det är viktigt att använda angivna skruvar.
• Dra åt skruvarna med jämna mellanrum om displayen vibrerar.

Byte av säkring

Se till att använda en säkring som stämmer med det amperetal som står på den ursprungliga säkringen, när du byter säkring.

Om säkringen skjuter, kontrollera strömanslutningen och byt säkringen.

Om säkringen skjuter igen efter bytet kan det hända att det är ett invändigt fel. Kontakta i sådana fall din närmaste Sony-återförsäljare.

Säkring (10 A)

Angående licens

LICENSAVTAL FÖR SLUTANVÄNDARE

VIKTIGT:

INNAN DU ANVÄNDER PROGRAMVARAN BÖR DU NOGGRANT LÄSA IGENOM DETTA LICENSAVTAL FÖR SLUTANVÄNDARE ("EULA"). GENOM ATT ANVÄNDA PROGRAMVARAN SAMTYCKER DU TILL VILLKOREN I DETTA EULA. OM DU INTE SAMTYCKER TILL VILLKOREN I DETTA EULA FÅR DU INTE HELLER ANVÄNDA PROGRAMVARAN.

Detta EULA är ett juridiskt avtal mellan dig och Sony Corporation ("SONY"). Detta EULA reglerar dina rättigheter och skyldigheter när det gäller AV-mottagarens fasta programvara för SONY och/eller tredje partens licensgivare (inklusive SONY:s dotterbolag) och deras respektive dotterbolag (med samlingsnamnet

"TREDJE-PARTS-LEVERANTÖRER"), tillsammans med eventuella uppdateringar/uppgraderingar som tillhandahålls av SONY, eventuell dokumentation, tryckt, online eller i elektronisk form, för sådan programvara och eventuella datafiler som skapats vid användningen av sådan programvara (med samlingsnamnet "PROGRAMVARA").

Trots ovannämnda skall eventuell programvara i PROGRAMVARAN med separat slutanvändaravtal (inklusive, men inte begränsat till, allmänna GNU-licenser (General Public License) och ej allmänna GNU-licenser (Lesser/Library General Public License)) täckas av sådant tillämpligt separat slutanvändaravtal istället för villkoren i detta EULA i den omfattning som krävs av sådant separat slutanvändaravtal ("EXKLUERAD PROGRAMVARA").

PROGRAMVARULICENS

Denna PROGRAMVARA licensieras, den säljs inte. PROGRAMVARAN är skyddad av upphovsrätt och andra lagar om immateriell egendom och internationella fördrag.

UPPHOVSRÄTT

Alla rättigheter och äganderätt till PROGRAMVARAN (inklusive, men inte begränsat till, eventuella bilder, foton, animering, videoklipp, ljud, musik, text och "appletar" inbyggda i PROGRAMVARAN) ägs av SONY eller en eller flera av TREDJE-PARTS-LEVERANTÖRERNA.

LICENSIERING

SONY beviljar en begränsad licens att använda PROGRAMVARAN enbart i anslutning till din kompatibla enhet ("ENHET") och endast för din individuella, icke-kommersiella användning. SONY och TREDJEPARTSLEVERANTÖRERNA behåller uttryckligen alla rättigheter, äganderätten och intresset (inklusive, men inte begränsat till, all immateriell egendomsrätt) till PROGRAMVARAN som detta EULA inte specifikt beviljar dig.

KRAV OCH BEGRÄNSNINGAR

Du får inte kopiera, publicera, anpassa, återdistribuera, försöka härleda källkod, modifiera, använda omvänd ingenjörskonst, dekompilera eller montera isär PROGRAMVARAN, varken i sin helhet eller i delar, eller skapa härledda verk från eller av PROGRAMVARAN såvida inte sådana härledda verk avsiktligen hanteras av PROGRAMVARAN. Du får inte modifiera eller manipulera med eventuella funktioner för digital rättighetshantering gällande PROGRAMVARAN. Du får inte förbikoppla, modifiera, besegra eller kringgå eventuella funktioner eller skydd av PROGRAMVARAN eller eventuella mekanismer som är operativt länkade till PROGRAMVARAN. Du får inte separera några individuella komponenter av PROGRAMVARAN för användning på fler än en ENHET, om det inte uttryckligen godkänts av SONY. Du får inte ta bort, förändra, täcka över eller utplåna några varumärken eller meddelanden om PROGRAMVARAN. Du får inte dela, distribuera, hyra ut, leasa, underlicensiera, tilldela, överföra eller sälja PROGRAMVARAN. Programvaran, nätverkstjänster eller andra produkter än den PROGRAMVARA som PROGRAMVARANS prestanda är beroende av kan komma att avbrytas eller upphöra efter leverantörens gottfinnande (program-varu-leverantör, tjänsteleverantör eller SONY). SONY och sådana leverantörer garanterar inte att PROGRAMVARAN, nätverkstjänster, innehåll eller andra produkter kommer att finnas tillgängliga eller kommer att fungera utan avbrott eller modifiering.

EXKLUDERAD PROGRAMVARA OCH KOMPONENTER MED ÖPPEN KÄLLKOD

Oaktat ovanstående begränsade licensiering bekräftar du att PROGRAMVARAN kan innehålla EXKLUDERAD PROGRAMVARA. Viss EXKLUDERAD PROGRAMVARA kan omfattas av licenser för programvara med öppen källkod ("Komponenter med öppen källkod"), vilket innebär att alla programvarulicenser som godkänts som licenser med öppen källkod av Open Source Initiative eller liknande licenser, inklusive men inte begränsat till alla licenser, som ett villkor för distribution av programvaran, licensieras under en sådan licens, kräver att distributören gör programvaran tillgänglig i källkodsformat. Om och i den

utsträckning delning krävs, besök oss.sony.net/Products/Linux eller annan av SONY utsedd webbplats för en lista över tillämpliga KOMPONENTER MED ÖPPEN KÄLLKOD som ingår i PROGRAMVARAN från tid till annan, och de tillämpliga villkoren för dess användning. Sådana villkor kan ändras av tillämplig tredje part när som helst utan ansvar gentemot dig. I den utsträckning som krävs enligt de licenser som täcker EXKLUDERAD PROGRAMVARA kommer villkoren för sådana licenser att gälla i stället för villkoren i detta licensavtal. I den utsträckning villkoren i de licenser som gäller för EXKLUDERAD PROGRAMVARA förbjuder någon av begränsningarna i detta licensavtal med avseende på sådan EXKLUDERAD PROGRAMVARA kommer sådana begränsningar inte att gälla för sådan EXKLUDERAD PROGRAMVARA. I den mån villkoren i de licenser som gäller för komponenter med öppen källkod kräver att SONY lämnar ett erbjudande om att tillhandahålla källkod i samband med PROGRAMVARAN görs härmed ett sådant erbjudande.

ANVÄNDNING AV PROGRAMVARAN MED UPPHOVSRÄTTSSKYDDAT MATERIAL

PROGRAMVARAN kan vara kapabel att användas av dig för att visa, lagra, bearbeta och/eller använda innehåll som skapats av dig och/eller tredje part. Sådant innehåll kan skyddas av upphovsrättslagar, andra lagar och/eller avtal om immateriell egendomsrätt. Du samtycker till att använda PROGRAMVARAN enbart i överensstämmelse med alla sådana lagar och avtal som gäller sådant innehåll. Du bekräftar och samtycker till att SONY kan vidta lämpliga åtgärder för att skydda upphovsrätten av innehåll som lagrats, behandlats eller använts av PROGRAMVARAN. Sådana åtgärder inkluderar, men är inte begränsade till, att beräkna frekvensen av säkerhetskopiering och återställning via vissa funktioner i PROGRAMVARAN, vägran att acceptera din begäran om återställande av data och upphörandet av detta EULA i händelse av din obefogade användning av PROGRAMVARAN.

INNEHÅLLSTJÄNST

NOTERA OCKSÅ ATT PROGRAMVARAN KAN VARA UTFORMAD ATT ANVÄNDAS TILLSAMMANS MED INNEHÅLL SOM FINNS TILLGÄNGLIGT VIA EN ELLER FLERA INNEHÅLLSTJÄNSTER ("INNEHÅLLSTJÄNST"). ANVÄNDNING AV TJÄNSTEN OCH DET INNEHÅLLET ÄR FÖREMÅL FÖR TJÄNSTEVILLKOREN FÖR DEN TJÄNSTEN. OM DU INTE SAMTYCKER TILL DESSA VILLKOR KOMMER DIN ANVÄNDNING AV PROGRAMVARAN ATT BEGRÄNSAS. Du bekräftar och samtycker till att visst innehåll och vissa tjänster som finns tillgängliga via PROGRAMVARAN kan tillhandahållas av tredje parter som SONY inte har någon kontroll över. ANVÄNDNING AV INNEHÅLLSTJÄNSTEN KRÄVER EN

INTERNET-AN-SLUT-NING. INNEHÅLLSTJÄNSTEN KAN NÄR SOM HELST UPPHÖRA.

INTERNETANSLUTNING OCH TREDJEPARTSTJÄNSTER

Du bekräftar och samtycker till att tillgång till vissa funktioner i PROGRAMVARAN kan kräva internetanslutning, för vilken du är ensam ansvarig. Du är dessutom ensam ansvarig för betalning av eventuella avgifter till tredje part som är kopplade till din internetanslutning, inklusive men inte begränsat till internettjänstleverantör eller sändningsavgifter. Användningen av PROGRAMVARAN kan begränsas eller förhindras beroende på kapacitet, bandbredd eller tekniska begränsningar för din internetanslutning eller tjänst. Tillhandahållande, kvalitet och säkerhet för sådan internetanslutning är den tredje partens, som tillhandahåller sådan tjänst, ensamma ansvar.

EXPORT OCH ANDRA BESTÄMMELSER

Du samtycker till att efterfölja alla tillämpliga export- och återexportbegränsningar och bestämmelserna i det område eller land där du befinner dig, och att inte överföra, eller godkänna överföringen av, PROGRAMVARAN till ett otillåtet land eller på annat sätt i strid mot sådana begränsningar eller bestämmelser.

HÖGRISKAKTIVITETER

PROGRAMVARAN är inte feltolerant och är inte utformad, tillverkad eller avsedd för användning eller återförsäljning som kontrollutrustning online i farliga miljöer som kräver felsäkra prestanda, t.ex. användning i kärnkraftsanläggningar, som flygplansnavigering eller kommunikationssystem, lufttrafikkontroll, livsuppehållande maskiner eller vapensystem, där fel på PROGRAMVARAN kan leda till dödsfall, personskada eller allvarlig fysisk eller miljömässig skada ("HÖGRISKAKTIVITETER"). SONY, var och en av TREDJEPARTSLEVERANTÖRERNA, och vart och ett av respektive dotterbolag friskriver sig från eventuella uttryckta eller underförstådda garantier, skyldigheter eller lämpligheter för HÖGRISKAKTIVITETER.

UTESLUTANDE AV GARANTI GÄLLANDE PROGRAMVARA

Du bekräftar och samtycker till att användningen av PROGRAMVARAN sker på egen risk och att du är ansvarig för användningen av PROGRAMVARAN. PROGRAMVARAN tillhandahålls "I BEFINTLIGT SKICK" utan garantier, skyldigheter eller lämplighet av något slag.

SONY OCH VAR OCH EN AV TREDJE-PARTS-LEVERANTÖR-ERNA (i hänseende till detta avsnitt ska SONY och var och en av TREDJE-PARTS-LEVERANTÖR-ERNA hänvisas till

som "SONY") FRISKRIVER SIG UTTRYCKLIGEN FRÅN ALLA GARANTIER, SKYLDIGHETER ELLER LÄMPLIGHET, UTTRYCKLIGA ELLER UNDERFÖRSTÄDDA, INKLUSIVE, MEN INTE BEGRÄNSADE TILL, UNDERFÖRSTÄDDA GARANTIER OM SÄLJBARHET, ICKE-INTRÅNG OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL. SONY GARANTERAR INTE OCH LÄMNAR INGA VILLKOR ELLER REPRESENTATIONER ATT (A) FUNKTIONERNA SOM FINNS I PROGRAMVARAN UPPFYLLER DINA KRAV ELLER ATT DE KOMMER ATT UPPDATERAS, (B) PROGRAMVARANS FUNKTION KOMMER ATT VARA KORREKT ELLER FELFRI ELLER ATT EVENTUELLA DEFEKTER KOMMER ATT RÄTTAS TILL, (C) PROGRAMVARAN INTE KOMMER ATT SKADA ANNAN PROGRAMVARA, MASKINVARA ELLER DATA, (D) PROGRAMVARA, NÄTVERKSTJÄNSTER (INKLUSIVE INTERNET) ELLER PRODUKTER (ANNAT ÄN PROGRAMVARAN) PÅ VILKEN PROGRAMVARANS PRESTANDA ÄR BEROENDE FORTSÄTTNINGSVIS KOMMER ATT FINNAS TILLGÄNGLIG, VARA AVBROTTSFRI ELLER OMODIFIERAD, OCH (E) GÄLLANDE ANVÄNDNINGEN ELLER RESULTATEN AV ANVÄNDNINGEN AV PROGRAMVARAN MED AVSEENDE PÅ KORREKTHET, NOGGRANNHET, PÅLITLIGHET ELLER PÅ ANNAT SÄTT.

INGEN MUNTLIG ELLER SKRIFTLIG INFORMATION ELLER RÅD SOM GES AV SONY ELLER BEHÖRIG REPRESENTANT FÖR SONY SKALL UTGÖRA EN GARANTI, SKYLDIGHET ELLER LÄMPLIGHET ELLER PÅ NÅGOT SÄTT UTÖKA DENNA GARANTIS OMFATTNING. OM PROGRAMVARAN VISAR SIG VARA DEFEKT TAR DU PÅ DIG HELA KOSTNADEN FÖR ALL NÖDVÄNDIG SERVICE, REPARATION ELLER KORRIGERING. VISSA JURISDIKTIONSOMRÅDEN TILLÅTER INTE UTESLUTANDE AV UNDERFÖRSTÅDDA GARANTIER, SÅ DETTA UTESLUTANDE KANSKE INTE GÄLLER DIG.

ANSVARSBEGRÄNSNING

SONY OCH VAR OCH EN AV TREDJE-PARTS-LEVERANTÖR-ERNA (i hänseende till detta avsnitt ska SONY och var och en av TREDJE-PARTS-LEVERANTÖR-ERNA hänvisas till som "SONY") SKALL INTE HÄLLAS ANSVARIGA FÖR EVENTUELLA OFÖRUTSEDDA ELLER PÄFÖLJANDE SKADOR VID BROTT MOT NÅGON UTTRYCKT ELLER UNDERFÖRSTÄDD GARANTI, KONTAKTSBROTT, VÄRDSLÖSHET, STRIKT ANSVAR ELLER ANNAN JURIDISK TEORI SOM RELATERAR TILL PROGRAMVARAN, INKLUSIVE, MEN INTE BEGRÄNSAT TILL, EVENTUELLA SKADOR SOM UPPSTÄR PÅ GRUND AV UTEBLIVEN VINST, FÖRLRADE INTÄKTER, DATAFÖRLUST, FÖRLUST AV BRUKBARHET AV PROGRAMVARAN ELLER TILLHÖRANDE MASKINVARA, DRIFTAVBROTT OCH ANVÄNDARENS TID, ÄVEN OM MÖJLIGHETEN FÖR SÅDAN SKADA HAR PÅTALATS. OAVSETT VILKET SKALL VART OCH ETT AV DERAS BEVILJADE ANSVAR UNDER NÅGON DEL AV DETTA EULA BEGRÄNSAS TILL DET BELOPP SOM FAKTISKT BETALADES FÖR PRODUKTEN. VISSA JURISDIKTIONSOMRÅDEN TILLÅTER INTE UTESLUTANDE ELLER BEGRÄNSNING AV OFÖRUTSEDDA ELLER PÅFÖLJANDE SKADOR, SÅ UTESLUTANDET ELLER BEGRÄNSNINGEN OVAN KANSKE INTE GÄLLER DIG.

FULLSTÄNDIGT AVTAL, UNDANTAG, AVSKILJBARHET

Detta EULA och SONY:s sekretesspolicy, som med jämna mellanrum förändras och modifieras, skall tillsammans utgöra hela avtalet mellan dig och SONY med hänsyn till PROGRAMVARAN. SONY:s underlåtenhet att utöva eller upprätthålla rättigheter eller bestämmelser i detta EULA skall inte utgöra ett avstående av sådan rättighet eller bestämmelse. Om någon del av detta EULA anses vara ogiltig, olaglig eller omöjlig att uppfylla, skall den bestämmelsen uppfyllas i största möjliga mån, så att avsikten med detta EULA behålls och att övriga delar gäller till fullo.

GÄLLANDE LAG OCH JURISDIKTION

FN-konventionen om avtal gällande internationella köp skall inte gälla för detta EULA. Detta EULA skall regleras i enlighet med japansk lagstiftning, utan hänseende till konflikter med lagen. Eventuella dispyter som uppstår på grund av detta EULA skall exklusivt hållas i tingsrätten i Tokyo i Japan, och parterna samtycker härmed till platsen och jurisdiktionen för sådana domstolar.

SKÄLIGA ÅTGÄRDER

Oaktat eventuellt motsägande innehåll i detta EULA bekräftar och samtycker du till att brott mot EULA eller att inte efterfölja detta EULA orsakar irreparabel skada för SONY, för vilket skadeständ skulle vara otillräckligt, och du samtycker till att SONY skaffar ett förbudsföreläggande eller en skälig lättnad som SONY anser vara nödvändig eller lämplig vid sådana omständigheter. SONY kan också vidta juridiska och tekniska åtgärder för att förhindra brott mot och/eller för att upprätthålla detta EULA, inklusive, men inte begränsat till, omedelbart upphörande av din användning av PROGRAMVARAN, om SONY efter eget gottfinnande tror att du bryter mot eller har för avsikt att bryta mot detta EULA. Dessa åtgärder gäller som tillägg till andra eventuella åtgärder som SONY kan utöva enligt lag, i eget kapital eller under avtal.

UPPHÖRANDE

Utan att det påverkar någon av dess andra rättigheter, kan SONY komma att avsluta detta EULA om du misslyckas med att efterfölja någon del av villkoren. I händelse av sådant upphörande måste du: (i) upphöra med all användning och

förstöra alla kopior av PROGRAMVARAN; (ii) uppfylla kraven i avsnittet nedan med titeln "Ansvar för ditt konto".

FÖRÄNDRING

SONY RESERVERAR SIG RÄTTEN ATT FÖRÄNDRA NÅGON DEL AV VILLKOREN I DETTA EULA EFTER EGET GOTTFINNANDE, GENOM ATT MEDDELA DETTA PÅ EN SONY-WEBBPLATS, SKICKA EPOSTMEDDELANDE TILL EN E-POSTADRESS SOM DU TILLHANDAHÅLLIT, MEDDELA SOM EN DEL I PROCESSEN MED ATT ERHÅLLA UPPGRADERINGAR/UPPDATERINGAR ELLER MEDDELA I NÅGON ANNAN JURIDISKT ERKÄND FORM AV TILLKÄNNAGIVANDE. Om du inte samtycker till förändringen skall du omedelbart kontakta SONY för vidare instruktioner. Din fortsatta användning av PROGRAMVARAN efter ikraftträdandedatum för sådant meddelande skall anses som att du samtycker till sådan förändring.

TREDJE PARTS RÄTTIGHETSINNEHAVARE

Var och en av TREDJEPARTSLEVERANTÖRERNA är en uttryckligen avsedd tredje parts rättighetsinnehavare av, och skall ha rätten att upprätthålla alla bestämmelser i detta EULA med hänsyn till PROGRAMVARAN från sådan part.

Om du har några frågor som gäller detta EULA, kan du kontakta SONY genom att skriva till SONY via lämplig kontaktadress för varje område eller land.

Upphovsrätt © 2020 Sony Corporation

Notering om licensen

Denna produkt innehåller programvara som Sony använder under ett licensavtal med ägaren av upphovsrätten. Upphovsrättens ägare kräver att vi meddelar innehållet i detta programvaruavtal till våra kunder.

För mer information om programvarulicenser kan du välja [Settings] → [System] → [Open Source Licenses].

Notering om GNU GPL/LGPL-tillämpad programvara

Programvaran som följer med denna produkt innehåller upphovsrättsskyddad programvara som är licensierad under GPLv2 och andra licenser som kan kräva åtkomst till källkod. Du hittar en kopia av relevant källkod som krävs under GPLv2 (och andra licenser) på

http://www.sony.net/Products/Linux/.

Gå till följande webbplats och välj sedan modellnamnet "XAV-9550ES" för nerladdning.

Du kan erhålla den källkod som krävs av GPLv2 på ett fysiskt medium från oss under en period av tre år efter vår senaste leverans av denna produkt genom att ansöka via formuläret på http://www.sony.net/Products/Linux/.

Detta erbjudande är giltigt för den som mottar denna information.

Sony kan däremot inte svara på frågor gällande innehållet i källkoden.

Български

Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://compliance.sony.eu

Türkçe

Registrera din produkt online nu på:

https://www.sony.eu/mysony

Bluetooth®
