NL - Veiligheidsinstructies
- Het product moet worden geïnstalleerd door een gekwalificeerd persoon in overeenstemming met de geldende regelgeving. De fabrikant kan niet aansprakelijk worden gesteld voor schade die het gevolg is van procedures die worden uitgevoerd door niet-geautoriseerde personen, wat ook de garantie teniet kan doen.
- De voorbereiding van de locatie en de elektrische installatie van het product valt onder de verantwoordelijkheid van de klant.
- Het product moet worden geïnstalleerd in overeenstemming met alle lokale elektrische voorschriften.
- Voordat het product wordt geïnstalleerd, moet u al het materiaal en alle documenten uit het product verwijderen en een visuele inspectie uitvoeren om te controleren of het product defecten vertoont. In geval van schade mag u het niet installeren.
- Zorg ervoor dat de gebruiker na de installatie niet in de buurt kan komen van de elektrische aansluitingen.
- Het product is zwaar. U moet het dus met ten minste twee personen dragen.
- U mag de deur noch het handvat gebruiken om het apparaat op te tillen of te verplaatsen. Gebruik de hefruimten aan beide zijden van het product (afbeelding 1). Draag altijd beschermende handschoenen tijdens het transport en de installatie.
- Ontkoppel elektrische aansluitingen op de installatielocatie vóór de installatie.
- De oppervlakken van het meubel waarin de oven moet worden geïnstalleerd, moeten hittebestendig zijn (minimum 100°C).
- Zorg ervoor dat het meubel rechtop en horizontaal staat en dat het is bevestigd vóór de installatie van het apparaat.
- Installeer geen warmte-isolatiestroken in het meubel waarin de oven moet worden geïnstalleerd.
- Het apparaat mag niet achter een decoratieve deur worden geïnstalleerd om oververhitting te vermijden.
- De afmetingen vermeld in het installatieschema zijn in mm.
Voorbereiding van het meubel waarin het apparaat moet worden geïnstalleerd (Afbeeldingen 2-3-4)
- Het apparaat is ontworpen voor installatie in commercieel verkrijgbare werkbladen. Houd voldoende afstand tussen het apparaat en keukenmuren en meubels. (Afbeelding 2-3)
- De uitsparing in het werkblad waar het apparaat wordt geplaatst, moet worden uitgesneden volgens de afmetingen in afbeelding 2-3.
- * Als er geen afzuigkap boven het apparaat is geïnstalleerd, moet u een afstand van 750 mm aanhouden tussen het oppervlak van de kookplaat en het meubel.
- Als er een afzuigkap/afdekking boven het apparaat is geïnstalleerd, moet u de installatiehoogte aanhouden zoals beschreven in de handleiding van de afzuigkap/afdekking.
- ** De minimale afstand tussen de kasten moet gelijk zijn aan de breedte van de kookplaat.
- Om de nodige ventilatie aan de achterkant van het keukenmeubel te garanderen, moeten openingen worden aangebracht met de afmetingen vermeld in afbeelding 2.
- De elektrische aansluiting moet zich in zone A van afbeelding 2 bevinden of buiten de installatieplaats.
- Het werkblad moet ten minste 28 mm dik zijn. (Afbeelding 4a)
Ventilatie
- De ventilatie heeft een directe invloed op de verwarmingscapaciteit van het apparaat. Zelfs als er tijdens de eerste inspecties geen problemen worden gedetecteerd, kunnen er problemen ontstaan met prestatieverlies bij langere bereidingen als er geen correcte ventilatieruimtes worden voorzien.
- Er moet een minimale afstand van 15 mm worden aangehouden tussen de onderkant van de kookplaat en de bovenkant van de oven (Afbeelding 4b) om voldoende ventilatie te garanderen. Daarnaast moet er een opening van 35x500 mm worden gemaakt in de onderkant van de behuizing van het meubel waar de oven wordt geplaatst. (Afbeelding 2)
Installatie van het apparaat
Het apparaat aansluiten op de netspanning.
- Sluit het product uitsluitend aan op een geaard stopcontact/leiding met de spanning en beveiliging zoals gespecificeerd in de "Technische specificaties". De aarding moet worden uitgevoerd door een gekwalificeerde elektricien voordat het product wordt gebruikt, met of zonder transformator. Ons bedrijf kan niet aansprakelijk worden gesteld voor problemen die ontstaan doordat het product niet is geaard in overeenstemming met de lokale voorschriften.
- Voordat u werkzaamheden aan de elektrische installatie uitvoert, moet u het product loskoppelen van het elektriciteitsnet. Er bestaat risico op elektrische schokken!
- Het product mag enkel worden aangesloten op het elektrisch net door een geautoriseerd of gekwalificeerd persoon. De garantieperiode van het product start slechts na een correcte installatie. De fabrikant is niet aansprakelijk voor schade die ontstaat wanneer procedures worden uitgevoerd door niet-geautoriseerde personen.
- Het apparaat moet worden geïnstalleerd zodat het volledig kan worden losgekoppeld van het elektrisch net. De afscheiding moet worden voorzien via een schakelaar die wordt ingebouwd in de vaste elektrische installatie, in overeenstemming met de bouwvoorschriften.
- Het oppervlak van de oven achteraan en het bodemoppervlak van de kookplaat warmen op wanneer ze in gebruik zijn. Zorg ervoor dat de elektrische aansluiting niet in contact komt met het achterste oppervlak. Zo niet kunnen de aansluitingen worden beschadigd.
- De aansluitingskabel mag niet worden vastgeklemd, gebogen, vastgemaakt of in contact komen met hete onderdelen van het apparaat. U kunt kortsluitingen veroorzaken in het apparaat en het kan in brand schieten als de kabels smelten. Als het netsnoer beschadigd is, moet het worden vervangen door een gekwalificeerde elektricien. Zo niet, bestaat het risico van elektrische schokken, kortsluitingen of brand.
- De stekker van het netsnoer moet gemakkelijk toegankelijk zijn na de installatie (maar niet over de branders).
- Bij de bedrading moet u de nationale / lokale elektrische voorschriften naleven en een stopcontact / leiding en stekker gebruiken die geschikt is voor het apparaat. Als de stroombeperkingen van het product het huidige vermogen van de stekker en stopcontact / leiding overschrijdt, moet u het product rechtstreeks aansluiten op de vaste elektrische installatie zonder de stekker en het stopcontact / de leiding te gebruiken.
- Zorg ervoor dat het vermogen van de zekering compatibel is met het product.
- De aansluiting moet voldoen aan de nationale voorschriften.
- De gegevens van het elektrisch net moeten overeenstemmen met de gegevens vermeld op het typeplaatje van het product. Het type etiket van de kookplaat is aangebracht onderaan op de kookplaat en u kunt de ovendeur openen om het type etiket af te lezen.
- Het netsnoer van uw product moet voldoen aan de waarden in de "Technische specificaties" tabel.
- Als het product rechtstreeks wordt aangesloten op het elektrisch net:
Als het niet mogelijk is alle polen los te koppelen van het elektrisch net, moet een lastscheidingseenheid met een contact tussenruimte van ten minste 3 mm (zekeringen, snoer veiligheidsschakelaars, contactpunten) worden aangesloten en alle polen van deze lastscheidingseenheid naast (niet boven) het product zitten in overeenstemming met de IEE richtlijnen. Het niet naleven van deze instructies kan operationele problemen veroorzaken en de garantie teniet doen.
- Een bijkomende bescherming met een aardlekschakelaar is aanbevolen.
Als het product voorzien is van een netsnoer:
- Sluit het snoer van het product aan op de netspanning volgens de onderstaande procedure:

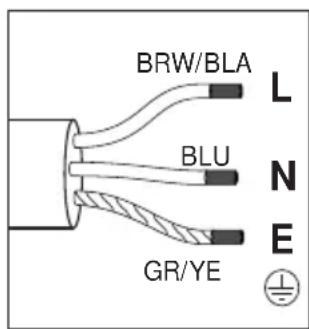

Als uw netsnoer een 3-geleider type is, voor een 1-fasige aansluiting:
- (BRW/BLA) Bruin/Zwart = L (Fase)
- (BLU) Blauw = N (Neutraal)
- (GR/YE) Groene/gele draad = (E) ⚫
(Aarding)
Als uw netsnoer een 5-geleider type is, voor een 3-fasige aansluiting:
- (BRW) Bruin = L1 (Fase)
- (BLA) Zwart = L2 (Fase)
- (GRE) Grijs = L3 (Fase)
- (BLU) Blauw = N (Neutraal)
- (GR/YE) Groene/gele draad = (E) ⏚
(Aarding)
Als het product niet is voorzien van een netsnoer:
Een netsnoer zoals gedefinieerd in de elektrische tabel moet worden aangesloten op het product op basis van de volgende instructies. Het netsnoer mag niet langer zijn dan 2 m uit veiligheidsoverwegingen.
- Open het deksel van het klemmenblok met een schroevendraaier.
- Voer het netsnoer door de kabelklem onder de klemmen en bevestig het op het apparaat met de ingebouwde schroef op de kabelklem.
- Sluit de kabels aan in overeenstemming met het geleverde schema.
* Koperen brug
Als uw netsnoer een 3-geleider type is, voor een 1-fasige aansluiting:
- Bruin/zwart = L (Fase)
- Blauw = N (neutraal)
- Groene/gele draad = (E) (Aarding)
Als uw netsnoer een 5-geleider type is, voor een 3-fasige aansluiting:
- Bruin = L1 (Fase)
- Zwart = L2 (Fase)
- Grijs = L3 (Fase)
- Blauw = N (neutraal)
- Groene/gele draad = (E) (Aarding)
- Wanneer de kabels zijn aangesloten, moet u het deksel van het klemmenblok afsluiten.
- Sluit het netsnoer aan op de voeding en zorg ervoor dat het niet in contact komt met het product of geklemd kan raken tussen het product en de muur.
Preventie van eventuele brandrisico's!
- Zorg ervoor dat alle elektrische aansluitingen veilig en stevig zijn aangebracht om het risico van elektrische vonken te voorkomen.
- Gebruik geen beschadigde snoeren of verlengsnoeren.
- Zorg ervoor dat er geen vloeistof of vocht kan binnendringen in de elektrische aansluitingen.
Plaatsing en beveiliging van de kookplaat (Afbeeldingen 5-6-7-8)
- Na de voorbereiding van de installatielocatie van het apparaat moet u de kookplaat omkeren en ze op een vlak oppervlak plaatsen.
- Bevestig de afdichtingspakking die wordt geleverd met het apparaat rond de kookplaat zodat ze 1-2 mm in de buitenste rand van het glas zit, zoals weergegeven in afbeelding 5. Zorg ervoor dat er geen vrije ruimte is tussen beide uiteinden en het glas/de pakking.
- Schroef en beveilig de montageveren die worden geleverd met het apparaat door ze vast te zetten in hun zitting op de onderste behuizing van de kookplaat, zoals weergegeven in Afbeelding 6. (In sommige modellen kunnen deze veren worden bevestigd in het apparaat buiten de fabriek.)
- Draai de kookplaat opnieuw om en lijn ze uit met het werkblad en plaats ze er daarna op het werkblad. De kookplaat moet op het werkblad worden geplaatst met de veren en ze moet gemakkelijk vast zitten.
- Zorg ervoor dat de kookplaat en het werkblad parallel zitten wanneer u de kookplaat op het werkblad plaatst. Indien niet parallel moet u de bijkomende installatieklemmen aansluiten die worden geleverd met dit apparaat, zoals weergegeven in Afbeelding 8. Afbeelding 8 toont de mogelijke installatielocaties van de klemmen. (De locatie waar de klemmen kunnen worden bevestigd kan variëren naargelang het model van het product. U kunt de bevestiging uitvoeren naargelang de montage-openingen op uw kookplaat.)
Zorg voor het parallel door de klemmen te bevestigen op de geschikte locaties. Het type en aantal klemmen dat wordt geleverd met het product kan variëren naargelang het productmodel.
De kookplaat-oven verbinding maken en de oven plaatsen en bevestigen (Afbeelding 9a-9b-10)
- Sluit de oven op de netspanning.
- Schuif de oven gecentreerd met ten minste twee personen in de kast tot in de helft.
•Als uw type kookplaat van
vitrokeramisch is: De kookplaat heeft een contact en een aardingskabel die moet worden aangesloten op de oven. Zoals aangetoond in afbeelding 9a moet u het contact aansluiten op de sleuf van de oven waarbij u er moet voor zorgen dat de kleuren overeenstemmen. Bevestig de aardingskabel met de schroeven weergegeven in afbeelding 9a.
- Als uw type kookplaat inductie is: De kookplaat heeft twee stopcontacten en een aardingskabel die op de oven moet worden aangesloten. Zoals weergegeven in afbeelding 9b, sluit u de aansluitingen aan op de daarvoor bestemde sleuf op de oven. Bevestig de aardingskabel met de schroef die wordt getoond in figuur 9b.
-Plaats de oven volledig in de kast.
- Bevestig de oven op het meubel met de geleverde schroeven. (Afbeelding 10)
- Aan het einde van de installatie moet u controleren of de schroeven correct zijn aangedraaid en dat het product stevig is bevestigd. Als de oven niet wordt geïnstalleerd in overeenstemming met de instructies en als de schroeven niet correct zijn aangedraaid, kan het product omkantelen tijdens het gebruik.
Laatste controle
- Schakel de netspanning in na de installatie.
- Lees de handleiding met betrekking tot de eerste ingebruikname van het apparaat.
- Controleer de werking van het apparaat.
Het apparaat verwijderen
- Ontkoppel het apparaat van het elektrisch net.
- Schroef de schroeven van de oven los.
- Verwijder de oven met ten minste twee personen uit de kast tot in de helft.
- Ontkoppel de oven en kookplaat.
- Trek de oven volledig uit.
- Als de kookplaat is bevestigd met extra klemmen, moet u eerst de klemmen losschroeven.
- Verwijder de kookplaat door deze van onderaf omhoog te duwen.
