РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GEHM19310BP GRUNDIG
- Продуктът трябва да бъде инсталиран от квалифицирано лице в съответствие с действащите разпоредби. Производителят не носи отговорност за щети, произтичащи от процедури, извършени от неоторизирани лица, които също могат да анулират гаранцията.
- Подготовката на местоположението и електрическата инсталация на продукта е отговорност на клиента.
- Продуктът трябва да бъде монтиран в съответствие с всички местни електрически разпоредби.
- Преди да монтирате продукта, отстранете всички материали и документи в него и визуално проверете дали продуктът има дефекти по него. Ако е така, не го монтирайте.
- Уверете се, че потребителят не може да достигне електрическите връзки след монтажа.
- Продуктът е тежък, носете продукта с най-малко двама души.
- Вратата и/или дръжката не трябва да се използват за повдигане или преместване на уреда. Използвайте местата за повдигане от двете страни на продукта (Схема 1). Винаги носете
предпазни ръкавици по време на транспортиране и монтаж.
- Изключете електрическите връзки в района, където трябва да бъде инсталиран преди монтажа.
- Повърхностите на мебелите, в които ще се монтира фурната, трябва да са устойчиви на топлина (минимум 100 °C).
- Уверете се, че мебелите са в правилно, хоризонтално положение и че са фиксирани преди монтажа на уреда.
- Не поставяйте топлоизолационни ленти във вътрешността на мебелите, където трябва да се монтира фурната.
- Уредът не трябва да се монтира зад декоративна врата, за да се избегне прегряване.
- Размерите, дадени в монтажните диаграми, са в мм.
Подготовка на мебелите, където уредът трябва да бъде монтиран (Схеми 2-3-4)
- Уредът е проектиран за монтаж в плотове, предлагани в търговската мрежа. Между уреда и кухненските стени и мебели трябва да се остави безопасно разстояние (схема 2-3). Свободното пространство, където уредът трябва да бъде поставен върху работния плот, трябва да се изреже според размерите, дадени на схема 2-3. Ако над уреда няма аспиратор, оставете разстояние от 750 мм от повърхността на плота до мебелите.
- Ако над уреда е монтиран аспиратор, оставете разстояние за височината на монтажа, както е описано в ръководството за експлоатация на аспиратора. Минималното разстояние между шкафовете трябва да бъде равно на ширината на плота. За да се осигури необходимата вентилация в задната част на кухненските мебели, трябва да се създадат отвори според размерите, показани на фигура 2. Електрическата връзка трябва да бъде в зона А на фигура 2 или извън мястото на монтаж. Дебелината на работния плот трябва да бъде най-малко 28 мм (схема 4а).
Вентилация
Вентилацията влияе пряко на отоплителните характеристики на уреда. Дори и да не бъде открит проблем при първите проверки, може да възникнат опасения на клиентите поради загуби в производителността при готвене за по-дълги периоди, когато не са осигурени правилни свободни пространства за вентилация.
Между долната повърхност на готварската печка и горната стена на фурната се допуска минимално разстояние от 15 мм (схема 4b), за да се осигури подходяща вентилация. Освен това в дъното на корпуса на мебелите, където е поставена фурната, трябва да се остави напречно сечение с размери 35x500 мм (схема 2).
Монтаж на уреда
Свързване на уреда с електрозахранването
Свържете продукта само към заземен контакт / мрежа с напрежение и защита, както е посочено в „Технически спецификации“. Помолете заземяването да бъде направено от квалифициран електротехник, докато използвате продукта с или без трансформатор. Нашата компания не носи отговорност за проблеми, възникнали поради това, че продуктът не е заземен в съответствие с местните разпоредби.
Преди да започнете работа по електрическата инсталация, изключете продукта от мрежовото захранване. Съществува опасност от токов удар!
Продуктът трябва да бъде свързан към електрическата мрежа само от упълномощено и квалифицирано лице. Гаранционният срок на продукта започва само след правилна инсталация. Производителят не носи отговорност за щети, произтичащи от процедури, извършени от неоторизирани лица.
Уредът трябва да бъде монтиран така, че да може да бъде напълно изключен от мрежовото захранване. Разделянето трябва да бъде осигурено чрез превключвател,
вграден в неподвижната електрическа инсталация, в съответствие със строителните разпоредби.
Задната повърхност на фурната и долната повърхност на котлона се нагряват, когато се използва. Уверете се, че електрическата връзка не влиза в контакт със задната повърхност, в противен случай връзките могат да се повредят.
•Свързващият кабел не трябва да бъде затегнат, огънат или заклещен, нито да влиза в контакт с горещи части на уредите. Това може да причини късо съединение и запалване поради топенето на кабела. Ако захранващият кабел е повреден, трябва да бъде заменен от квалифициран електротехник. В противен случай съществува риск от токов удар, късо съединение или пожар!
- Щепселът на захранващия кабел трябва да бъде лесно достъпен след инсталирането (но не и над плота).
•При окабеляването трябва да спазвате националните/местните електрически разпоредби и да използвате контакт и щепсел, подходящи за уредите. Ако мощността на продукта надвишава капацитета на тока на изхода/щепсела и контакта, трябва да свържете продукта директно към неподвижната електрическа инсталация, без да използвате щепсел и контакт.
•Уверете се, че класът на предпазителите е съвместим с продукта.
•Свързването трябва да отговаря на националните разпоредби.
- Данните за захранването трябва да съответстват на данните, посочени на етикета на типа на продукта. Можете да видите етикета на типа на котлона в долната част на котлона и да отворите вратичката на фурната, за да видите етикета на типа на фурната.
- Захранващият кабел на вашия продукт трябва да отговаря на стойностите в таблицата „Технически спецификации“.
- Ако продуктът ще бъде свързан директно към захранването: Ако не е възможно да изключите всички полюси в захранващия блок, трябва да бъде свързан разединителен блок с най-малко 3 mm контактна хлабина (предпазители, линейни предпазни превключватели, контактори) и всички полюси на този разединителен блок трябва да са съседни на (не над) продукта в съответствие с директивите на IEE. Неспазването на тази инструкция може да причини експлоатационни проблеми и да обезсили гаранцията на продукта.
- Препоръчва се допълнителна защита от прекъсвач за остатъчен ток.

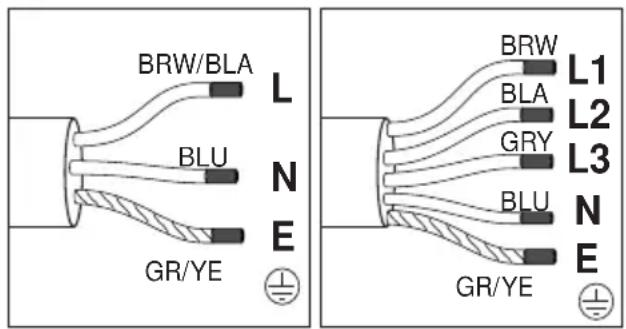

Ако продуктът се произвежда с кабел:
•Свържете кабела на продукта за захранване, както е посочено по-долу: Ако вашият захранващ кабел е тип 3 проводник, за еднофазно свързване:
- (BRW/BLA) Кафяв/Черен = L (Фаза)
- (BLU) Син = N (Неутрален)
- (GR/YE) Зелен/жълт проводник = (E)
(Заземяване)
Ако вашият захранващ кабел е тип 5 проводник, за трифазно свързване:
- (BRW) Кафяв = L1 (Фаза)
- (BLA) Черен = L2 (Фаза)
- (GRE) Сив = L3 (Фаза)
- (BLU) Син = N (Неутрален)
- (GR/YE) Зелен/жълт проводник = (E)
(Заземяване)
Ако продуктът се произвежда без кабел:
Захранващият кабел, който е определен в техническата таблица на дома, трябва да бъде свързан към продукта, като следвате инструкциите. Захранващият кабел не трябва да е по-дълъг от 2 м поради съображения за безопасност.
- Поставете захранващия кабел през кабелната скоба под терминала и го закрепете към основното тяло с интегрирания винт на компонента за затягане на кабела.

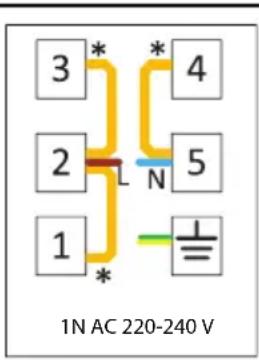

- Свържете кабелите според
* Меден мост
Ако вашият захранващ кабел е тип 3 проводник, за еднофазно свързване:
- Кафяв / черен = L (фаза)
- Син = N (неутрален)
- Зелен / жълт проводник = (E) ⏻
(Заземяване)

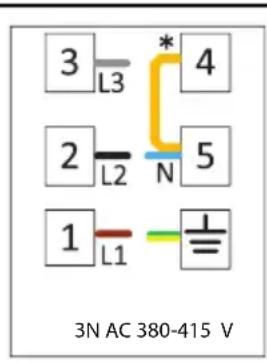

Ако вашият захранващ кабел е тип 5 проводник, за трифазно свързване:
- Кафяв = L1 (Фаза)
- Черен = L2 (Фаза)
- Сив = L3 (Фаза)
- Син = N (неутрален)
- Зелен / жълт проводник = (E) ⏻
(Заземяване)
- След приключване на проводниците, затворете капака на клемния блок. •Свържете захранващия кабел, за захранването, като го насочите, така че да не контактува с продукта и да се притисне между продукта и стената.
Предотвратяване на възможен риск от пожар!
- Уверете се, че всички електрически връзки са надеждни и плътни, за да предотвратите риск от дъга.
- Не използвайте повредени кабели или удължителни кабели.
- Уверете се, че течността или влагата не са достъпни до точката на електрическото свързване.
Поставяне и закрепване на котлона (Схеми 5-6-7-8)
-След като подготвите мястото за инсталиране на уредите, обърнете котлоните с горната част надолу и ги поставете на равна повърхност.
- Поставете уплътнението, доставено с уреда, около котлоните, така че да е на 1-2 мм вътре във външния ръб на стъклото, както е показано на схема 5. Уверете се, че между двата края и между стъклото и уплътнението не остава свободно място.
- Завийте и закрепете монтажните пружини, доставени с уреда, като ги фиксирате на мястото им в долния корпус на котлоните, както е показано на схема 6. (При някои модели тези пружини могат да бъдат закрепени към уреда фабрично.) Завъртете котлоните отново и ги подравнете с плота, след което ги поставете върху плота. Готварската печка трябва да се постави на работния плот благодарение на пружините и трябва да бъде лесно обезопасена. Уверете се, че котлоните и плотът са успоредни, когато поставяте печката на плота. Когато не са успоредни, свържете допълнителните монтажни скоби, доставени с уреда, както е показано на схема 8. Фигура 8 показва възможните места за монтаж на скобите. (Местата, където могат да се прикрепят скобите, могат да варират в зависимост от модела на продукта. Можете да ги свържете според отворите за монтаж на котлона.) Осигурете съответствие, като прикрепите скобите към подходящите места. Видът и количеството скоби, доставени с продукта, могат да варират в зависимост от модела на продукта.
Извършване на свързване на котлони-фурна и поставяне и фиксиране на фурната
(Схема 9a-9b-10)
Свързване на фурната с електрозахранването. Плъзнете фурната в шкафа до половината и центрирайте с поне двама души.
Ако вашият котлон е витрокерамичен: Котлоните имат контакт и заземителен кабел, които да бъдат свързани към фурната. Както е показано на схема 9а, свържете контакта към гнездото му на фурната по начин, който съответства на цветовете. Закрепете заземяващия кабел с винта, показан на схема 9а.
Ако вашият тип плот е индукционен: Плочата има два гнезда и заземителен кабел, които трябва да бъдат свързани към фурната. Както е показано на фигура 9b, свържете гнездата към слота на фурната. Закрепете заземяващия кабел с винта, показан на фигура 9b.
Поставете фурната плътно до шкафа.
Закрепете фурната към мебелите с помощта на предоставените винтове. (Схема 10)
В края на инсталацията проверете дали винтовете са добре затегнати и дали продуктът е здраво фиксиран. Ако фурната не е монтирана в съответствие с инструкциите и винтовете не са добре затегнати, съществува риск от преобръщане по време на употреба.
Последна проверка
След монтажа включете захранването.
- Прочетете ръководството за потребителя за първоначалното използване на уредите.
- Проверете функциите на уредите.
Премахване на уредите
- Изключете уреда от електрическата мрежа. Развийте крепежните винтове на фурната. Извадете фурната до половината с поне двама души.
- Изключете фурната и котлона. Извадете фурната напълно.
- Ако плотът е закрепен с допълнителни скоби, първо развийте скобите. Отстранете котлоните, като натиснете нагоре от дъното на котлоните.
