BRUKSANVISNING GEHM19310BP GRUNDIG
- Produkten måste installeras av en kvalificerad person i enlighet med gällande bestämmelser. Tillverkaren ansvarar inte för eventuella skador till följd av förfaranden som utförs av obehöriga personer som också kan upphäva garantin.
- Förberedelse av installationsplats och elinstallation är kundens ansvar.
- Produkten måste installeras i enlighet med alla lokala elbestämmelser.
- Innan du installerar produkten, ta bort allt material och dokument i den och visuellt kontrollera om produkten har några defekter. Om den har det, installera den inte.
- Se till att användaren inte kan röra elanslutningarna efter installationen.
- Produkten är tung, se till att bära produkten med minst två personer.
- Dörren och/eller handtaget får inte användas för att lyfta eller flytta apparaten. Använd lyftutrymmena på båda sidor av produkten (Bild 1). Se alltid till att bära skyddshandskar under transport och installation.
- Koppla bort elektriska anslutningar i det område som ska installeras före installationen.
- Ytorna på de möbler som ugnen ska installeras i måste vara värmebeständiga (minst 100 °C).
- Se till att möbeln är rak, horisontell och fäst på plats, innan enheten installeras.
- Installera inte värmeisoleringslister inuti insidan av möblerna som ugnen ska installeras i.
- Apparaten får inte installeras bakom en dekorativ dörr för att undvika överhettning.
- Måtten som anges i installationsdiagrammen är i mm.
Förberedelse av möbeln där enheten ska installeras (Bilderna 2-3-4)
- Enheten är avsedd att installeras i kommersiellt tillgängliga bänkskivor. Säkerhetsavstånd ska lämnas mellan enheten och köksväggar och -möbler. (Bild 2-3)
- Öppningen där enheten ska placeras på bänkskivan ska sågas enligt dimensionerna i bild 2-3.
- * Om enheten inte har kåpa, ska minst 750 mm avstånd från hällens yta till möbeln säkerställas.
- Om en hölje/kåpa installeras ovanför enheten, ska en installationshöjd som beskrivs i höljets/kåpans bruksanvisning säkerställas. •** Minimiavstånd till skåpen ska vara samma som hällens bredd.
- För att ge nödvändig ventilation på baksidan av köksmöblerna bör öppningar skapas i de dimensioner som visas i figur 2.
- Den elektriska anslutningen måste finnas i område A i figur 2 eller utanför installationsplatsen.
- Bänkskivans tjocklek ska vara minst 28 mm. (Bild 4a)
Ventilation
- Ventilationen påverkar direkt enhetens uppvärmningsfunktion. Även om inga problem upptäcks vid första inspektionen, kan kunden uppleva en sänkning av prestandan vid tillagning under längre perioder, om inte tillräcklig ventilation försörjs.
- Minst 15 mm avstånd ska lämnas mellan hällens nedre yta och ugnens övre vägg (Bild 4b), så att tillräcklig ventilation kan tillhandahållas. Utöver detta ska en tvärsnittsöppning med måtten 35x500 mm lämnas i möbelns botten, där ugnen är placerad. (Bild 2)
Installation av enheten
Ansluta apparaten till elförsörjningen
- Anslut endast produkten till ett jordat uttag/en jordad ledning med den spänning och det skydd som anges i "Tekniska specifikationer". Låt en kvalificerad elektriker göra ordningsinstallationen när du använder produkten med eller utan transformator. Vårt företag ansvarar inte för eventuella problem som uppstår på grund av att produkten inte jordas i enlighet med lokala bestämmelser.
- Innan du påbörjar något arbete med den elektriska installationen ska du koppla bort produkten från elnätet. Det förekommer risk för elchock!
- Produkten får endast anslutas till elnätet av en auktoriserad och kvalificerad person. Produktens garantiperiod börjar först efter korrekt installation. Tillverkaren skall inte hållas ansvarig för skador som uppstår till följd av förfaranden som utförs av obehöriga personer.
- Apparaten måste installeras så att den kan kopplas bort helt från elnätet. Separationen måste tillhandahållas av en omkopplare inbyggd i den fasta elinstallationen, enligt konstruktionsföreskrifter.
- Ugnens bakre yta och kokplattans botten blir heta under användning. Se till att den elektriska anslutningen inte kommer i kontakt med den bakre ytan, annars kan anslutningar skadas.
- Anslutningskabeln får inte fästas, böjas eller fastna eller komma i kontakt med heta delar av ugnen. Du kan få apparaten att kortsluta och fatta eld till följd av kabelsmältningen. Om nätsladden är skadad måste den bytas ut av en behörig elektriker. Annars finns det risk för elektriska stötar, kortslutning eller brand!
- Nätsladdens kontakt ska vara lätt åtkomlig efter installationen (men inte över hållarna).
- Vid kabeldragning måste du följa nationella/lokala elbestämmelser och använda uttag/linje och kontakt som är lämpliga för apparaten. Om produktens effektgränser överskrider kontaktens och uttagets/kontaktens/uttagets aktuella bärförmåga måste du ansluta produkten direkt till den fasta elinstallationen utan att använda kontaktens och vägguttaget/linjen.
- Se till att säkringsklassen är kompatibel med produkten.
- Anslutningen måste följa nationella bestämmelser.
- Uppgifterna om nättillgången måste motsvara de uppgifter som anges på produktens typskylt. Kokplattans typskylt finns i dess botten. Öppna ugnsluckan för att se ugnens typskylt. Strömkabeln på din produkt måste uppfylla värdena i tabellen "Tekniska specifikationer".
- Om produkten ansluts direkt till strömförsörjningen: Om det inte är möjligt att koppla bort alla stolpar i strömförsörjningen måste en frånkopplingsenhet med minst 3 mm kontaktavstånd (säkringar, ledningssäkerhetsbrytare, kontaktorer) anslutas och alla poler i denna frånkopplingsenhet måste ligga intill (inte ovanför) produkten i enlighet med IEE-direktiven. Underlåtenhet att följa denna instruktion kan orsaka driftproblem och ogiltigförklara produktgarantin.
- Ytterligare skydd med en jordfelsbrytare rekommenderas.
Om produkten är tillverkad med kabel:
- Anslut sladden till strömförsörjningen enligt nedanstående:

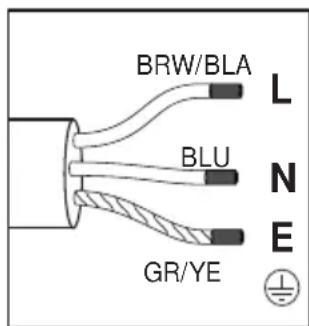

Om strömkabeln är en 3-ledningstyp, gäller för 1-fasanslutning:
- (BRW/BLA) Brun/Svart = L (Fas)
- (BLU) Blå = N (Neutral)
- (GR/YE) Grön/gul ledning = (E) ⏚
(Jordning)
Om strömkabeln är en 5-ledningstyp, gäller för 3-fasanslutning:
- (BRW) Brun = L1 (Fas)
- (BLA) Svart = L2 (Fas)
- (GRE) Grå = L3 (Fas)
- (BLU) Blå = N (Neutral)
- (GR/YE) Grön/gul ledning = (E) ⏚
(Jordning)
Om produkten är tillverkad utan kabel:
En strömkabel som definieras i det tekniska bladet måste anslutas till produkten enligt instruktionerna. Strömkabeln får inte vara längre än 2 m på grund av säkerhetsskäl.
- Öppna plintblockskyddet med en skruvmejsel.
- För in strömkabeln genom kabelklämman under terminalen och fäst den i huvudkroppen med den integrerade skruven på kabelfästets spänningskomponent.

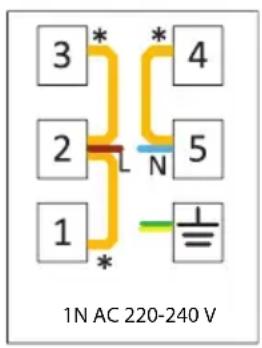

- Anslut kablarna enligt det medföljande diagrammet.
*Kopparbrygga
Om strömkabeln är en 3-ledningstyp, gäller för 1-fasanslutning:
- Brun/svart = L (fas)
- Blå = N (Neutral)
- Grön/gul ledning = (E) (Jordning)
Om strömkabeln är en 5-ledningstyp, gäller för 3-fasanslutning:
- Brun = L1 (Fas)
- Svart = L2 (Fas)
- Grå = L3 (Fas)
- Blå = N (Neutral)
- Grön/gul ledning = (E) (Jordning)
- När du har slutfört trådanslutningarna stänger du plintblockluckan.
- Anslut strömkabeln för att försörja strömförsörjningen genom att dra den så att den inte kommer i kontakt med produkten och kläms mellan produkten och väggen.
Förebyggande mot eventuell brandrisk!
- Se till att alla elektriska anslutningar är säkra och täta för att förhindra risk för ljusbågar.
- Använd inte skadade kablar eller förlängningskablar.
Se till att vätska eller fukt inte är tillgängligt för den elektriska anslutningspunkten.
Kokplattans placering och fästning (Bilder 5-6-7-8)
- Efter att apparatens installationsplats förberetts, vänd kokplattan uppochner och placera den på en jämn yta.
- Fäst medföljande tätningslist runt kokplattan så att den är 1-2 mm på insidan av glasets ytterkant, som visas i bild 5. Se till att det inte finns något mellanrum mellan båda ändarna och mellan glaset och tätningen.
- Skruva och dra åt medföljande installationsfjädrar genom att koppla dem i deras säten i kokplattans nedre hölje, som visas i bild 6. (I vissa modeller kan dessa fjädrar vara fabriksinstallerade.)
- Vänd på kokplattan igen och rikta in och placera den på bänkskivan. Hällen ska placeras på bänkskivan med hjälp av fjädrarna och vara lätt att fästa.
- Se till att kokplattan och bänkskivan är parallella med varandra när hällen placeras på bänkskivan. Om de inte är parallella, fäst medföljande extra installationsfäste med enheten, som visas i bild 8. Bild 8 visar fästenas möjliga installationsplats. (Fästenas placering kan variera beroende på produktmodell. Du kan fästa enligt monteringshålen i kokplattan). Säkerställ parallellitet genom att fästa fästena på lämpliga platser. De medföljande fästenas typ och antal varierar beroende på produktmodell.
Anslutning mellan kokplatta-ugn och placering och fästning av ugnen (Bild 9a-9b-10)
- Anslut apparaten till elförsörjningen
- Skjut ugnen centrerad med minst två personer halvvägs in i skåpet.
Om din hälltyp är vitrokeramisk:
Kokplattan har en elkontakt och jordkabel, som ansluts i ugnen. Anslut elkontakten som visas i bild 9a i dess öppning i ugnen så att färgerna motsvarar varandra. Fäst jordkabeln med skruv som visas i bild 9a.
- Om din hälltyp är induktion: Hällen har två uttag och en jordkabel som ska anslutas till ugnen. Som visas i figur 9b, anslut uttagen till dess spår på ugnen. Fäst jordkabeln med skruven som visas i figur 9b.
- Skjut in ugnen i skåpet helt.
- Fäst ugnen på möblerna med hjälp av de medföljande skruvarna. (Bild 10)
- Vid slutet av installationen, kontrollera att skruvarna är ordentligt åtdragna och att produkten är ordentligt fastsatt. Om ugnen inte installeras i enlighet med instruktionerna och skruvarna inte är ordentligt åtdragna, finns det risk för deponering under användning.
Sista kontrollen
- Läs bruksanvisningen för första användningen av produkten.
- Kontrollera apparatens funktioner.
Borttagning av apparaten.
- Koppla ur apparaten från elnätet.
- Skruva loss ugnens fästskruvar.
- Dra ut ugnen centrerad med minst två personer halvvägs ur skåpet.
- Koppla loss kokplattan och ugnen.
- Dra ut ugnen helt.
- Om kokplattans har fästs med extra fästen, skruva loss fästena först.
- Ta bort kokplattan genom att trycka uppåt från dess botten.
