Producttype	Laserafstandsmeter
Merk	Testboy
Model	TV 610
Meetbereik	0,3 - 60 m
Nauwkeurigheid	± 1,5 mm
Resolutie	1 mm
Laser	Klasse 2, 653 nm, < 1 mW
Voeding	2 AAA-batterijen (1,5 V)
Batterijduur	Ongeveer 5000 metingen
Afmetingen (L x B x H)	124 x 52 x 30 mm
Gewicht (met batterijen)	Ongeveer 120 g
Weergave	Digitaal scherm met pictogrammen
Referentiepunten	Voorrand, achterrand, hoek (met winkelhaak)
Meetfuncties	Afstand, oppervlakte, volume, indirecte meting (Pythagoras), optellen/aftrekken, min/max, continue meting
Geheugen	Laatste 20 meetwaarden
Beschikbare eenheden	m, in, ft, ft+in (afstand); m², ft² (oppervlakte); m³, ft³ (volume)
Waterpas	Geïntegreerd voor horizontale uitlijning
Statiefschroefdraad	1/4 inch
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 60 °C
Veiligheid	Volg de instructies: niet in de laser kijken, vermijd elektromagnetische velden, enz.
Onderhoud	Reinig met een droge doek; verwijder de batterijen bij langdurig niet-gebruik
Normen	CE-conform

Veelgestelde vragen - TV 610 Testboy

Hoe zet ik het apparaat aan en uit?

Om in te schakelen, druk op de toets (G). Om uit te schakelen, houd de toets (F) ongeveer een seconde ingedrukt. Het apparaat schakelt automatisch uit na 3 minuten inactiviteit.

Hoe meet ik een afstand?

Zorg ervoor dat de laser aan is (knipperend symbool). Selecteer het juiste referentiepunt (toets C), richt op het doel en druk op (G). Een geluidssignaal geeft het einde van de meting aan.

Hoe meet ik een oppervlakte of volume?

Voor een oppervlakte, druk één keer op (H) en meet de lengte en breedte. Voor een volume, druk twee keer op (H) en meet lengte, breedte en hoogte. Het resultaat wordt onderaan weergegeven.

Hoe gebruik ik de indirecte meting (Pythagoras)?

Om een ontoegankelijke hoogte te meten, gebruik de functie met twee of drie punten. Druk één keer op (L) voor twee punten (hypotenusa + horizontaal) of twee keer voor drie punten. Volg de aanwijzingen op het scherm.

Hoe wijzig ik de meeteenheid?

Druk op de toets (K) om te schakelen tussen meter (m), inch (in), voet (ft) en voet+inch (ft+in) voor afstanden. Voor oppervlakten en volumes passen de bijbehorende eenheden zich automatisch aan.

Hoe voeg ik metingen toe of trek ik ze af?

Na een meting, druk op (D) om toe te voegen of op (J) om af te trekken. De waarde wordt bovenaan opgeslagen, voer de tweede meting uit, het resultaat wordt onderaan weergegeven.

Hoe raadpleeg ik het meetgeheugen?

Druk op de toets (E) om de geschiedenis weer te geven. Gebruik (D) en (J) om door de laatste 20 metingen te bladeren. Index 1 is de meest recente.

Wat te doen bij een foutcode?

Mogelijke codes: 208 (oververhitting: laat afkoelen), 253 (ondertemperatuur: opwarmen), 255 (zwak signaal: richt op een lichte ondergrond), 256 (sterk signaal: richt op een donkere ondergrond).

Hoe vervang ik de batterijen?

Het batterijpictogram geeft het niveau aan. Verwijder de riemclip indien aanwezig, open het compartiment, plaats twee nieuwe AAA-batterijen met de juiste polariteit, en sluit af.

Wat zijn de veiligheidsvoorschriften met de laser?

Richt de laser nooit op ogen of reflecterende oppervlakken. De laser is klasse 2 (< 1 mW). Schakel het uit in de buurt van personen. Volg de instructies in de handleiding.

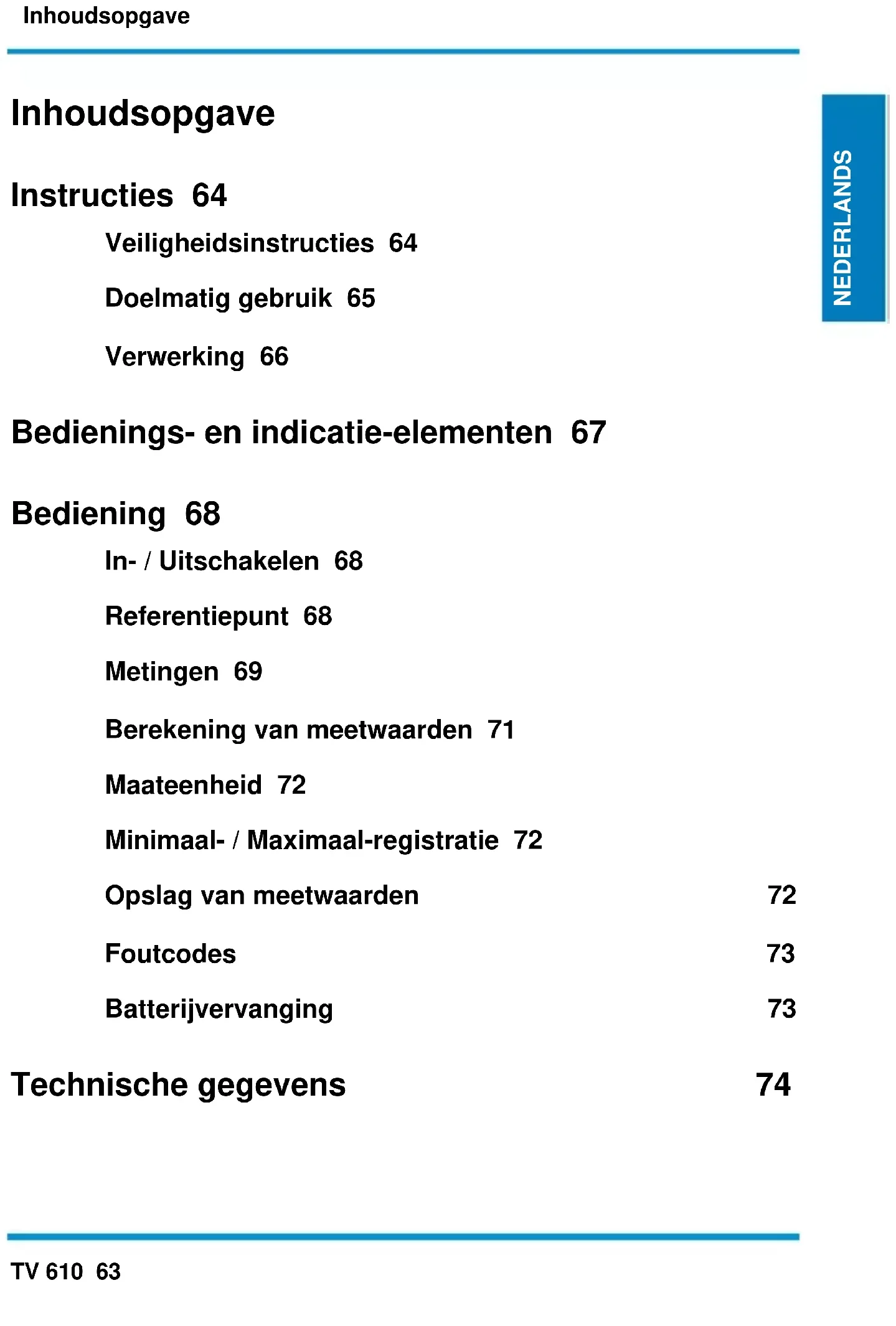

GEBRUIKSAANWIJZING TV 610 Testboy

Veiligheidsinstructies 64

Bedienings- en indicatie-elementen 67

Bediening 68

In- / Uitschakelen 68

Referentiepunt 68

Metingen 69

Berekening van meetwaarden 71

Maateenheid 72

Minimaal- / Maximaal-registratie 72

Opslag van meetwaarden 72

Foutcodes 73

Batterijvervanging 73

Veiligheidsinstructies

WAARSCHUWING

Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken.

Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Richt de laserstraal nooit rechtstreeks of onrechtstreeks door reflecterende oppervlakken op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken.

Bij metingen in de buurt van mensen moet de laserstraal uitgeschakeld worden.

Algemene veiligheidsinstructies

WAARSCHUWING

Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u de veiligheidsinstructies, waarschuwingen en het hoofdstuk "Doelmatig gebruik" absoluut in acht nemen.

WAARSCHUWING

Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen:

Vermijd een bedrijf van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden.
Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het instrument niet langere tijd bloot aan hoge temperaturen.
Vermijd stoffige en vochtige omgevingsvoorwaarden.
Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen!
In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.

Gelieve de vijf veiligheidsregels in acht te nemen:

1 Vrijschakelen
2 Beveiligen tegen opnieuw inschakelen
3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld)
4 Aarden en kortsluiten
5 Naburige onder spanning staande delen afdekken

Doelmatig gebruik

Het instrument is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.

Gelieve om het instrument bij langer niet-gebruik tegen beschadiging te beschermen de batterijen te verwijderen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gecontroleerd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2017 Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van de niet-inachtneming van de handleiding,

door Testboy niet geautoriseerde veranderingen aan het product of door Testboy niet gefabriceerde of niet vrijgegeven onderdelen invloed van alcohol-, verdovende middelen of medicamenten

Juistheid van de bedieningshandleiding

Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd.

Wijzigingen, drukfouten en vergissingen voorbehouden.

Verwerking

Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo

Verwerking van gebruikte batterijen

U als eindverbruiker bent wettelijk (Wet op Batterijen) verplicht om alle gebruikte batterijen en accu's terug te geven; een verwerking via het huisvuil is verboden!

Batterijen/Accu's die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil. De benamingen voor de doorslaggevende zware metalen zijn:

Uw verbruikte batterijen/accu's kunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu's verkocht worden!

Kwaliteitscertificaat

Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.

Conformiteitsverklaring

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Bedienings- en indicatie-elementen

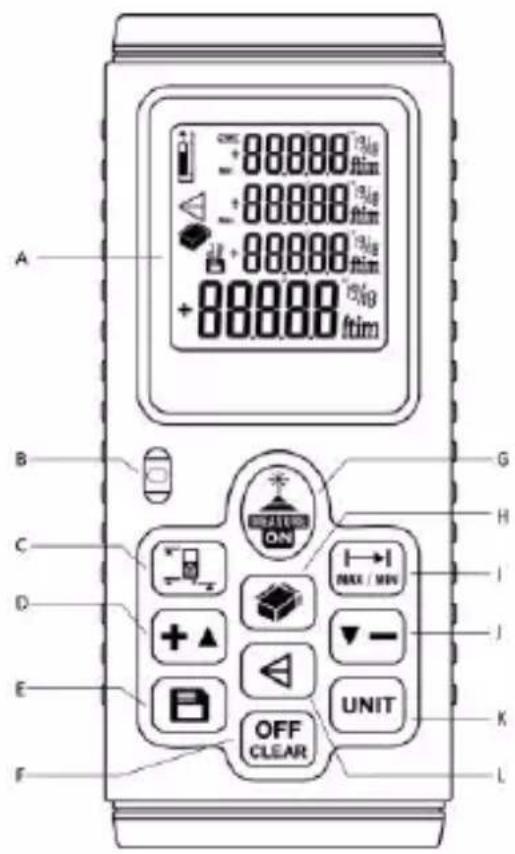

Instrument

A) Display
B) Libel
C) Referentiepunt
D) Optelling / Waarde verhogen
E) Geheugen
F) UIT / Waarde verwijderen
G) AAN / Meten
H) Oppervlak / Ruimtevolume
I) Afstand / Cont. Min / Max
J) Aftrekking / Waarde verlagen
K) Eenheid
L) Indirecte meting

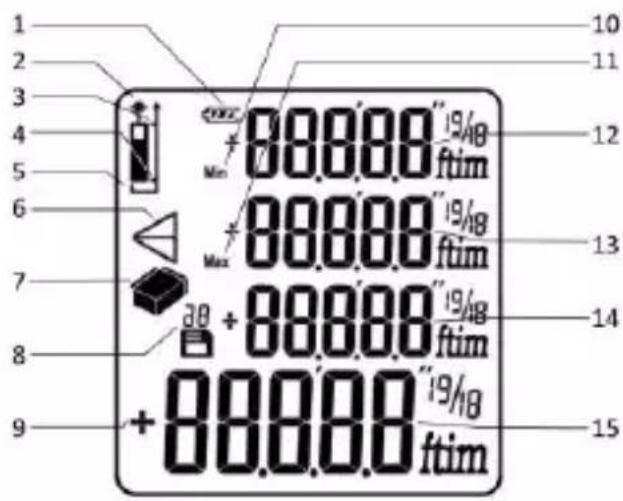

1) Batterijstatus
2) Doellaser ingeschakeld
3) Referentiepunt voorkant
4) Referentiepunt achterkant
5) Referentiepunt "Hoek"
6) Indirecte meting
7) Oppervlak / Ruimtevolume
8) Geheugenplaats
9) Prefix (+/-)
10) Minimale waarde
11) Maximale waarde
12) Bovenste regel (minimale waarde)
13) Tweede regel (maximale waarde)
14) Secundaire meetwaarde-indicatie
15) Indicatie hoofdmeetwaarde / resulta

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 88.000"19/18 ftim 88.000"19/18 ftim 88.000"19/18 ftim 88.000"19/18 ftim +88.000"19/18 ftim

Bediening

Met het laser-afstandsmeetinstrument kunnen naast afstand ook oppervlak en volume worden geregistreerd. Bovendien kunnen indirecte metingen uitgevoerd, meetwaarden opgeteld en afgetrokken, meetwaarden opgeslagen, minimale en maximale waarden vastgesteld worden, en het referentiepunt van de meting kan al naargelang omstandigheden worden veranderd. Het is uitgerust met een libel (waterpas) voor de horizontale uitrichting en bezit een 1/4 inch schroefdraad voor de bevestiging van een statief, om een zo nauwkeurig mogelijke meting over grotere afstanden (tot 60 m) mogelijk te maken.

In- / Uitschakelen

Om het instrument in te schakelen drukt u op de toets (G) Na ca. één seconde geeft het display de operationaliteit om te meten aan zoals in de afbeelding hiernaast.

Het knipperende symbool wijst erop dat de doellaser is ingeschakeld.

Na het inschakelen is de afstandsmeting automatisch geselecteerd.

Na ca. 30 seconden zonder meting wordt de doellaser automatisch uitgeschakeld om het energieverbruik te verminderen.

Om het instrument uit te schakelen houdt u de toets (F) ca. één seconde lang ingedrukt. Na ca. drie minuten zonder meting wordt het instrument automatisch uitgeschakeld.

Al naargelang de vereiste meting kunnen drie verschillende aanslagpunten met de toets (C) worden gekozen, die als referentiepunt worden gebruikt voor de gemeten afstand.

Achterkant:

Aanslaghoek "Hoek":

Om vanuit een hoek te meten selecteert u het referentiepunt "Hoek" en klapt u de aanslaghoek aan de achterkant van het instrument uit. Leg het instrument nu met de aanslaghoek aan in de hoek om de afstand tot het gepeilde punt te meten.

Vergewis u ervan dat de doellaser is ingeschakeld. Indien niet, dan drukt u eenmaal op de meettoets (G)

Vergewis u ervan dat u het correcte referentiepunt (al naargelang aanslag) heeft geselecteerd en peil met de doellaser het te meten object.

Druk op de meettoets (G). Bij correcte meting weerklinkt een bevestigingssignaal, de doellaser wordt uitgeschakeld en het meetresultaat weergegeven op het display.

De basisinstelling van de maateenheid is meter (m).

53749 m

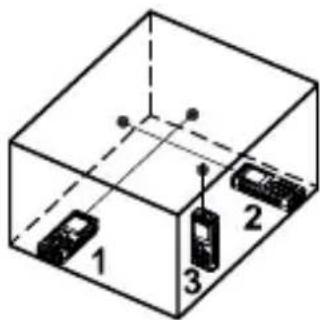

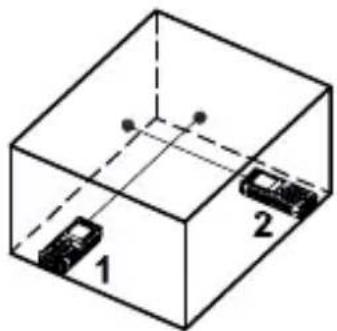

Oppervlaktemeting

Druk op de toets (H) bij ingeschakeld meetinstrument. Links in het display wordt nu een perspectivisch oppervlak overgegeven.

Voer een meting van de lengte (knipperende balk) uit. Het meetresultaat wordt weergegeven in de bovenste regel. Voer een meting van de breedte (knipperende balk) uit. Het meetresultaat wordt weergegeven in de tweede regel. Na vastgestelde lengte en breedte wordt het berekende oppervlak weergegeven in de onderste regel.

Druk tweemaal op de toets (H) bij ingeschakeld meetinstrument. Links in het display wordt nu een perspectivisch blok overgegeven.

Voer een meting van de lengte (knipperende balk) uit. Het meetresultaat wordt weergegeven in de bovenste regel. Voer een meting van de breedte (knipperende balk) uit. Het meetresultaat wordt weergegeven in de tweede regel. Voer een meting van de hoogte (knipperende balk) uit. Het meetresultaat wordt weergegeven in de derde regel. Na vastgestelde lengte, breedte en hoogte wordt het berekende ruimtevolume weergegeven in de onderste regel.

1 2 3

Tweepunts meting

Druk op de toets (L) bij ingeschakeld meetinstrument. Links in het display wordt nu een driehoek weergegeven.

Voer een meting van de afstand tot het hoogste punt van het object (knipperende zijde) uit. Het meetresultaat wordt weergegeven in de bovenste regel.

Voer nu een horizontale meting van de afstand tot het onderste punt van het object (knipperende zijde) uit. Zorg ervoor dat het instrument daarbij waterpas (libel) is. Het meetresultaat wordt weergegeven in de tweede regel.

Na vaststelling van beide afstanden wordt de berekende hoogte weergegeven in de onderste regel.

Na afstandsmeting van het hoogste punt

8564 m 5972 m 6,138 m

Na hor. afstandsmeting van het onderste punt

Driepunts meting

Druk tweemaal op de toets (L) bij ingeschakeld meetinstrument. Links in het display wordt nu een dubbele

driehoek weergegeven.

Voer een meting van de afstand tot het hoogste punt van het object (knipperende zijde) uit. Het meetresultaat wordt weergegeven in de bovenste regel.

Voer nu een horizontale meting tot het object (knipperende as) uit.

Zorg ervoor dat het instrument daarbij waterpas (libel) is. Het meetresultaat wordt weergegeven in de tweede regel.

Voer een meting van de afstand tot het onderste punt van het object (knipperende zijde) uit. Het meetresultaat wordt weergegeven in de derde regel.

Na vaststelling van de drie afstanden wordt de berekende hoogte weergegeven in de onderste regel.

Na afstandsmeting van het hoogste punt

Na hor. afstandsmeting tot het object

Na afstandsmeting van het onderste punt

Indirecte meting

Via de Pythagoras functie kan een traject (bijv. de hoogte van een object) indirect door het instrument worden berekend.

De hoogte van het object (overstaande rechthoekszijde) wordt hierbij berekend uit de afstand van het hoogste punt van het object (hypotenuse) en de horizontale afstand tot het object (aanliggende rechthoekszijde).

$$ b = \sqrt {c ^ {2} - a ^ {2}} $$

Hiertoe kan tussen de methoden tweepunts meting (bij horizontale meting van het laagste punt van het object) of driepunts meting (wanneer het laagste punt van het object zich op een lager hoogteniveau bevindt) worden gekozen.

Berekening van meetwaarden

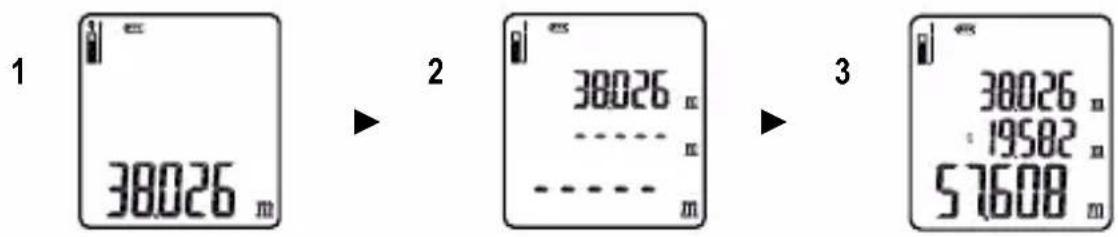

Optelling van meetwaarden

Om meetwaarden op te tellen gaat u als volgt te werk:

Na vaststelling van een meetwaarde drukt u op de toets (D) De meetwaarde wordt opgeslagen en weergegeven in de bovenste regel.

Stel de volgende meetwaarde vast door op de meettoets te drukken. Deze wordt weergegeven in de tweede regel.

De som van de meetwaarden wordt weergegeven in de onderste regel.

1 38026 m 2 38026 m 38026 m 19582 m 57608 m

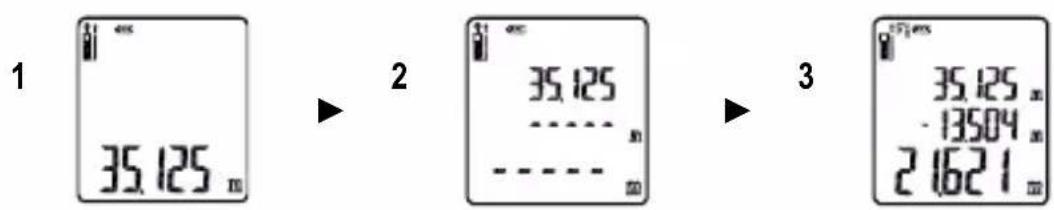

Aftrekking van meetwaarden

Om meetwaarden af te trekken gaat u als volgt te werk:

Na vaststelling van een meetwaarde drukt u op de toets (J) [De]meetwaarde wordt opgeslagen en weergegeven in de bovenste regel.

Stel de volgende meetwaarde vast door op de meettoets te drukken. Deze wordt weergegeven in de tweede regel.

Het verschil van de meetwaarden wordt weergegeven in de onderste regel.

1 35.125 m 2 35.125 - 13504 m 21621 m

Maateenheid

De basisinstelling van de maateenheid is meter (m). Om deze te wijzigen drukt u op de toets (K) UNIT

Bij de afstandsmeting kiest u tussen meter (m), inch (in), voet (ft), en voet + inch (" + "). Bij de oppervlaktemeting kiest u tussen vierkante meter (m²) en vierkante voet (ft²). Bij de volumemeting kiest u tussen kubieke meter (m³) en kubieke voet (ft³).

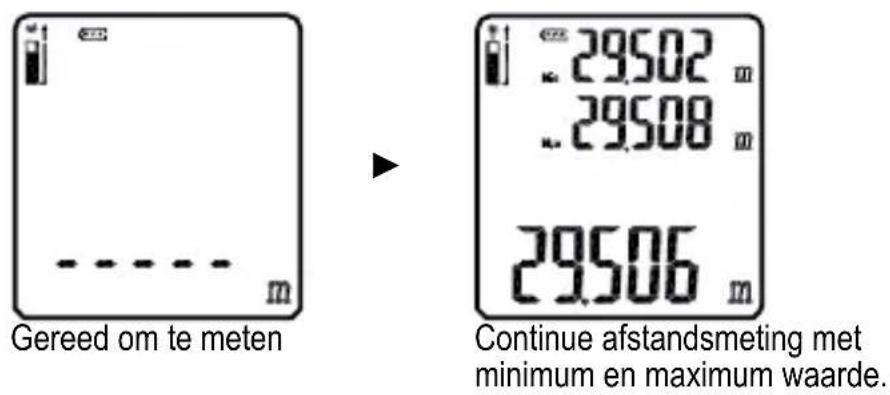

Minimaal- / Maximaal-registratie

Om tijdens een continue afstandsmeting de kortste en verste afstand weer te geven drukt u op de toets (I). Bij elk meetresultaat weerklinkt een korte pieptoon.

In de bovenste regel wordt de kortste gemeten afstand (Min) weergegeven.

In de tweede regel wordt de langste gemeten afstand (Max) weergegeven.

In de onderste regel wordt de momenteel gemeten afstand weergegeven.

Door te drukken op de toets "OFF" wordt de continue afstandsmeting onderbroken, de vastgestelde waarden worden verder weergegeven in het display.

De continue afstandsmeting wordt na 5 minuten automatisch afgebroken!

Opslag van meetwaarden

Het instrument slaat automatisch de laatste 20 meetwaarden op.

Druk op de toets (E) om de geschiedenis van de meetwaarden weer te geven. In het display verschijnen de laatste geregistreerde meetwaarde en het symbool met de index 1.

Met de toetsen (D) en (J) kan de index verhoogd resp. verlaagd worden.

De laatste meetwaarde draagt de index 1, de voorlaatste de index 2, enz.

Aanwijzing: De historische gegevens kunnen niet worden verwijderd!

Om de geschiedenis van de meetwaarden te verlaten en terug te keren naar de meetmodus drukt u op de toets (F) OFF CLEAR

Foutcodes

Code	Fout	Aanbeveling
208	Overtemperatuur	Laat het instrument afkoelen bij ruimtetemperatuur.
253	Ondertemperatuur	Laat het instrument opwarmen bij ruimtetemperatuur.
255	Gereflecteerd signaal te zwak	Richt op een helder oppervlak (evt. wit papier)
256	Gereflecteerd signaal te sterk	Richt op een donker oppervlak (evt. donker papier)

Batterijvervanging

De batterijstatus wordt weergegeven boven in het display. Met nieuwe batterijen kunnen tot 5000 metingen worden uitgevoerd, bij status nog ca. 500. Wanneer de statusindicatie verschijnt, dan moeten de batterijen worden vervangen. Verwijder de houder van de gordelclip (indien aangebracht). Druk de afsluiting van het batterijvak naar binnen en til het batterijvak daarbij op. Leg twee nieuwe microcellen (type AAA) erin. Let hierbij op de juiste polariteit. Zet het deksel van het batterijvak weer erop en druk dit naar beneden, tot de afsluiting inklikt.

Technische gegevens

Meetbereik:	0,3 - 60 m
Resolutie:	1 mm
Nauwkeurigheid:	± 1,5 mm
Antwoordtijd:	500 ms
Laser:	653 nm, < 1 mW (klasse 2)
Werktemperatuur:	0 – 40 °C
Opslagtemperatuur:	-10 – 60 °C
Afmetingen LxBxH:	124 x 52 x 30 mm
Gewicht:	ca. 120 g incl. batterijen
Voeding	2 x 1,5 V AAA micro
