TV 610 - Strumenti di misura Testboy - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telemetro laser
Marca	Testboy
Modello	TV 610
Campo di misura	0,3 - 60 m
Precisione	± 1,5 mm
Risoluzione	1 mm
Laser	Classe 2, 653 nm, < 1 mW
Alimentazione	2 pile AAA (1,5 V)
Autonomia delle pile	Circa 5000 misurazioni
Dimensioni (L x l x H)	124 x 52 x 30 mm
Peso (con pile)	Circa 120 g
Display	Schermo digitale con icone
Punti di riferimento	Bordo anteriore, bordo posteriore, angolo (con squadra)
Funzioni di misura	Distanza, superficie, volume, misurazione indiretta (Pitagora), addizione/sottrazione, min/max, misurazione continua
Memoria	Ultimi 20 valori di misurazione
Unità disponibili	m, in, ft, ft+in (distanza); m², ft² (superficie); m³, ft³ (volume)
Livella	Integrata per allineamento orizzontale
Filettatura per treppiede	1/4 pollice
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di stoccaggio	-10 °C a 60 °C
Sicurezza	Rispettare le istruzioni: non guardare il laser, evitare campi elettromagnetici, ecc.
Manutenzione	Pulire con un panno asciutto; rimuovere le pile in caso di inutilizzo prolungato
Norme	Conforme CE

Domande frequenti - TV 610 Testboy

Come accendere e spegnere l'apparecchio?

Per accendere, premere il tasto (G). Per spegnere, tenere premuto il tasto (F) per circa un secondo. L'apparecchio si spegne automaticamente dopo 3 minuti di inutilizzo.

Come misurare una distanza?

Assicurarsi che il laser sia acceso (simbolo lampeggiante). Selezionare il punto di riferimento appropriato (tasto C), puntare il bersaglio e premere (G). Un segnale acustico indica la fine della misurazione.

Come misurare una superficie o un volume?

Per una superficie, premere una volta (H) e misurare la lunghezza poi la larghezza. Per un volume, premere due volte (H) e misurare lunghezza, larghezza e altezza. Il risultato viene visualizzato in basso.

Come utilizzare la misurazione indiretta (Pitagora)?

Per misurare un'altezza inaccessibile, utilizzare la funzione su due o tre punti. Premere (L) una volta per due punti (ipotenusa + orizzontale) o due volte per tre punti. Seguire le indicazioni a schermo.

Come cambiare l'unità di misura?

Premere il tasto (K) per passare da metro (m), pollice (in), piede (ft) e piede+pollici (ft+in) per le distanze. Per superfici e volumi, le unità corrispondenti si adattano automaticamente.

Come aggiungere o sottrarre misure?

Dopo una misurazione, premere (D) per aggiungere o (J) per sottrarre. Il valore viene memorizzato in alto, eseguire la seconda misurazione, il risultato viene visualizzato in basso.

Come consultare la memoria delle misure?

Premere il tasto (E) per visualizzare la cronologia. Utilizzare (D) e (J) per scorrere le ultime 20 misurazioni. L'indice 1 corrisponde alla più recente.

Cosa fare in caso di codice di errore?

I possibili codici: 208 (surriscaldamento: lasciare raffreddare), 253 (sottotemperatura: riscaldare), 255 (segnale debole: puntare su superficie chiara), 256 (segnale forte: puntare su superficie scura).

Come sostituire le pile?

L'icona della batteria indica il livello. Rimuovere il clip della cintura se presente, aprire il vano, inserire due pile AAA nuove rispettando la polarità, quindi richiudere.

Quali sono le precauzioni di sicurezza con il laser?

Non dirigere mai il laser verso gli occhi o superfici riflettenti. Il laser è di classe 2 (< 1 mW). Disattivarlo in prossimità di persone. Seguire le istruzioni del manuale.

MANUALE UTENTE TV 610 Testboy

Istruzioni per l'uso

Testboy ^® TV 610 63

Gebruiksaanwijzing

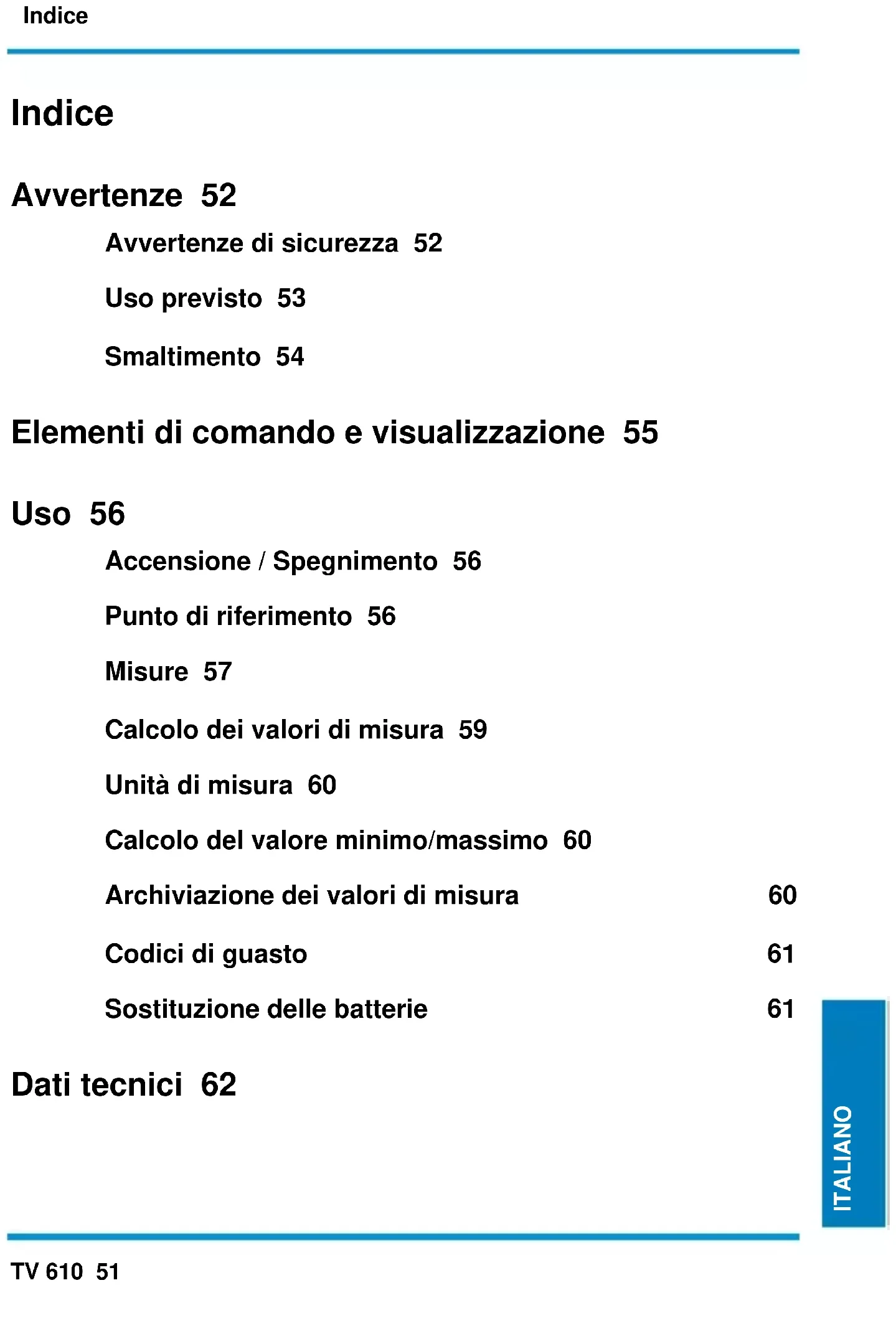

Inhaltsverzeichnis

Hinweise 4

Avvertenze di sicurezza 52

Uso previsto 53

Smaltimento 54

Elementi di comando e visualizzazione 55

Uso 56

Accensione / Spegnimento 56

Punto di riferimento 56

Misure 57

Calcolo dei valori di misura 59

Unità di misura 60

Calcolo del valore minimo/massimo 60

Archiviazione dei valori di misura 60

Codici di guasto 61

Sostituzione delle batterie 61

Dati tecnici 62

Avvertenze

Avvertenze di sicurezza

AVVERTENZA

Fonti di pericolo sono ad es. componenti meccanici che possono provocare gravi lesioni personali. Sussiste anche un pericolo di danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA

Le folgorazioni elettriche possono causare la morte o gravi lesioni personali, così come danni materiali (ad es. danneggiamento dello strumento).

AVVERTENZA

Non puntare il raggio laser, né direttamente né indirettamente attraverso superfici riflettenti, contro gli occhi. Il raggio laser può causare danni irreparabili alla vista. In caso di misurazioni eseguite vicino ad altre persone, è necessario disattivare il raggio laser.

Avvertenze di sicurezza generali

AVVERTENZA

Per motivi di sicurezza e di omologazione (CE), non sono ammesse modifiche e/o trasformazioni arbitrarie dello strumento. Per garantire un funzionamento sicuro dello strumento è assolutamente necessario osservare le avvertenze di sicurezza, i simboli di pericolo e il capitolo “Uso regolamentare”.

AVVERTENZA

Prima di utilizzare lo strumento, si prega di osservare le seguenti avvertenze:

Evitare di usare lo strumento nelle vicinanze di saldatrici elettriche, impianti di riscaldamento a induzione e altri campi elettromagnetici.
In caso di bruschi cambi di temperatura, prima di utilizzare lo strumento occorre stabilizzarlo per circa 30 minuti alla nuova temperatura ambiente, per condizionare il sensore IR.
Non esporre lo strumento per lunghi periodi di tempo a temperature elevate. Evitare l'uso in ambienti polverosi e umidi.
Gli strumenti di misura e gli accessori non sono giocattoli e vanno tenuti fuori dalla portata dei bambini!
All'interno di ambienti industriali occorre rispettare le norme antinfortunistiche delle associazioni di categoria vigenti in materia di impianti e componenti elettrici.

Si prega di rispettare le cinque regole di sicurezza:

1 Isolare
2 Mettere in sicurezza per prevenire la riaccensione accidentale
3 Verificare la condizione di interruzione del circuito (l'assenza di tensione deve essere verificata sui 2 poli)
4 Collegare a terra e cortocircuitare
5 Coprire o proteggere le parti sotto tensione vicine alla zona delle operazioni

Uso previsto

Lo strumento è destinato esclusivamente a svolgere le operazioni descritte nel manuale dell'utente. Qualsiasi altro uso è considerato non regolamentare e può causare infortuni o il danneggiamento irreparabile dello strumento. Simili usi causano un immediato annullamento della garanzia concessa dal produttore all'utente.

Se lo strumento non viene utilizzato per un lungo periodo di tempo, rimuovere le batterie per proteggerlo da eventuali danni.

Il produttore non si assume nessuna responsabilità per eventuali danni materiali o personali derivanti da un uso improprio o dal mancato rispetto delle avvertenze di sicurezza. In simili casi decade qualsiasi diritto alla garanzia. Il simbolo del punto esclamativo all'interno di un triangolo richiama l'attenzione sulle avvertenze di sicurezza contenute nel manuale dell'utente. Prima della messa in funzione, leggere il manuale completo. Questo strumento reca il marchio CE e risponde così a tutte le necessarie direttive.

Ci riserviamo la facoltà di modificare le specifiche senza alcun preavviso

Esclusione della responsabilità

In caso di danni causati dal mancato rispetto del manuale decade qualsiasi diritto alla garanzia! Il produttore non si assume nessuna responsabilità per gli eventuali danni indiretti risultanti!

Testboy non risponde dei danni causati

dal mancato rispetto del manuale dell'utente, da modifiche del prodotto non autorizzate da Testboy, dall'uso di ricambi non prodotti né autorizzati da Testboy, dall'uso di alcol, sostanze stupefacenti o medicinali.

Esattezza del manuale dell'utente

Il presente manuale dell'utente è stato redatto con la massima cura possibile. Ciononostante, non ci assumiamo nessuna responsabilità per l'esattezza né per la completezza dei dati, delle immagini e dei disegni. Con riserva di modifiche, refusi ed errori.

Smaltimento

Gentili clienti Testboy, con l'acquisto del nostro prodotto avete la possibilità di restituire lo strumento – al termine del suo ciclo di vita – ai centri di raccolta per rifiuti elettronici.

La norma RAEE regola la restituzione e il riciclaggio degli apparecchi elettronici. I produttori di apparecchi elettronici sono obbligati a ritirare e a riciclare gratuitamente gli articoli elettronici venduti. Gli apparecchi elettrici non possono più essere smaltiti insieme ai rifiuti domestici. Essi devono essere riciclati e smaltiti separatamente. Tutti gli apparecchi che rientrano nel campo di validità di questa direttiva sono contrassegnati con un marchio speciale.

Smaltimento di batterie usate

Il consumatore finale è tenuto per legge (legge sulle batterie) a restituire tutte le batterie usa-e-getta e ricaricabili usate; è vietato smaltire le batterie insieme ai rifiuti domestici!

Le batterie usa-e-getta/ricaricabili sono contrassegnate con il simbolo qui a fianco, che richiama l'attenzione su divieto di smaltimento insieme ai rifiuti domestici. I codici che identificano il metallo pesante contenuto nella batteria sono:

Cd = cadmio, Hg = mercurio, Pb = piombo.

Le batterie usa-e-getta/ricaricabili usate possono essere consegnate gratuitamente ai centri di raccolta del comune di residenza oppure in tutti i punti vendita di batterie!

Certificato di qualità

Tutte le attività e i processi che si volgono all'interno della Testboy GmbH e rilevanti ai fini della qualità vengono permanentemente monitorati da un sistema di assicurazione della qualità. La Testboy GmbH conferma inoltre che anche i dispositivi e gli strumenti utilizzati per la taratura sono soggetti a un monitoraggio permanente.

Dichiarazione di conformità

Il prodotto è conforme alle direttive più recenti. Maggiori informazioni sono disponibili all'indirizzo www.testboy.de

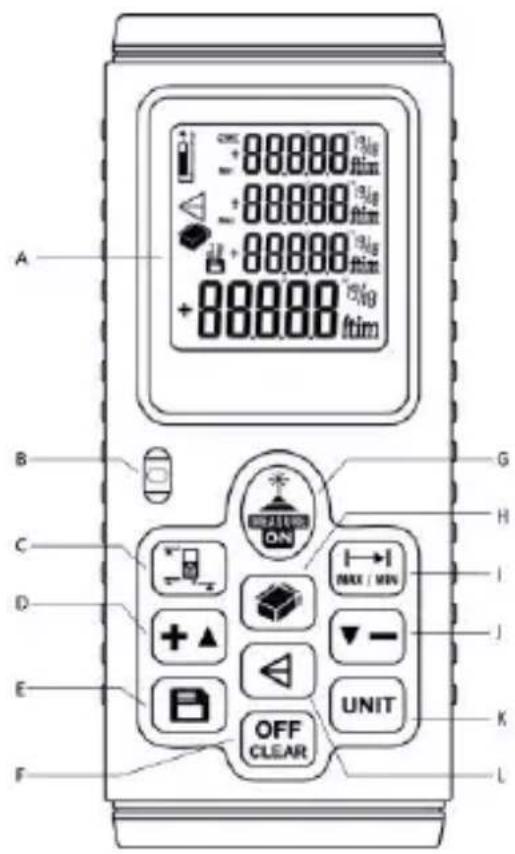

Elementi di comando e visualizzazione

Strumento

A) Display
B) Livella a bolla d'aria
C) Punto di riferimento
D) Addizione / Aumenta valore
E) Memoria
F) OFF / Cancella valore
G) ON / Misura
H) Area / Volume
I) Distanza / Cont. Min / Max
J) Sottrazione / Diminuisci valore
K) Unità
L) Misura indiretta

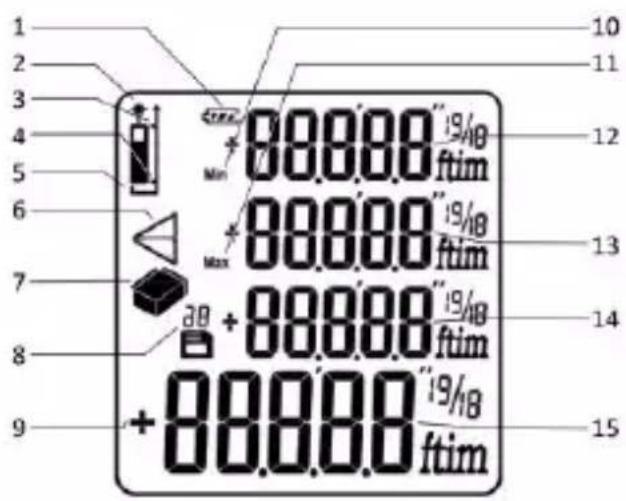

1) Livello batteria
2) Puntatore laser attivato
3) Punto di riferimento bordo anteriore
4) Punto di riferimento bordo posteriore
5) Punto di riferimento "angolo"
6) Misura indiretta
7) Area / Volume
8) Posizione memoria
9) Segno (+/-)
10) Valore minimo
11) Valore massimo
12) Riga superiore (valore minimo)
13) Seconda riga (valore massimo)
14) Valore secondario
15) Valore di misura principale / Risultati

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 88888"19/18 ftim 88888"19/18 ftim 88888"19/18 ftim 88888"19/18 ftim +88888"19/18 ftim

Uso

Con questo telemetro laser, oltre alla distanza, è possibile misurare anche l'area e il volume. Inoltre è possibile effettuare misure indirette, addizionare e sottrarre i valori di misura, archivia-re i valori di misura, calcolare i valori minimi e massimi e modificare il punto di riferimento della misura in funzione delle esigenze.

Lo strumento è dotato di una livella a bolla d'aria (tubolare) per l'allineamento orizzontale e dispone di un attacco filettato da ¼ pollici per il fissaggio a un treppiede che permette di svolgere misure più precise sulla lunga distanza (sino a 60 m).

Accensione / Spegnimento

Per accendere lo strumento premere il tasto (G). Dopo circa un secondo, il display segnala l'operatività dello strumento come illustrato nella figura qui a fianco.

L'icona che lampeggia segnala che è attivo il puntatore laser.

Dopo l'accensione è preselezionata di default la modalità di misura della distanza.

Se entro circa 30 secondi non viene svolta nessuna misura, il puntatore laser si spegne automaticamente per ridurre il consumo di energia.

Per spegnere lo strumento, premere il tasto (F) e mantenerlo premuto per circa un secondo.

Se dopo circa tre minuti non viene svolta nessuna misura, l'apparecchio si spegne automaticamente.

Punto di riferimento

A seconda dei requisiti posti dalla misura, con il tasto (C) è possibile selezionare tre diversi punti di riferimento che verranno posti alla base della distanza misurata.

Bordo anteriore dello strumento:

Bordo posteriore dello strumento:

Battuta estraibile "angolo":

Per misurare da un angolo, selezionare il punto di riferimento “Angolo” e aprire la battuta estraibile situata sul retro dello strumento. A questo punto sistemare lo strumento con la battuta estraibile nell'angolo, in modo da misurare la distanza dal punto indicato dal puntatore.

Misura della distanza

Accertarsi che il puntatore laser si attivato. In caso contrario, premere una volta il tasto Misura (G)

Accertarsi che sia stato selezionato il punto di riferimento corretto (a seconda della battuta) e rivolgere il puntatore laser verso l'oggetto da misurare.

Premere il tasto Misura (G). Se la misura si è svolta correttamente viene prodotto un segnale acustico di conferma, il puntatore laser di spegne e il risultato della misura viene visualizzato sul display. L'unità di misura impostata di default è metri (m).

53749 m

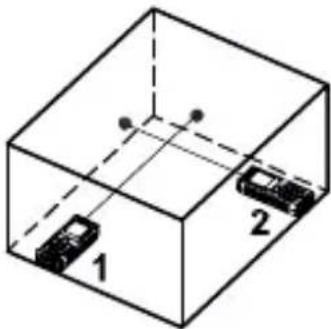

Misura dell'area

Con strumento acceso, premere il tasto (H) .Nell'area sinistra del display viene visualizzata un'area in prospettiva .

Misurare la lunghezza (barra lampeggiante).

Il risultato della misura viene visualizzato nella riga superiore del display.

Misurare la larghezza (barra lampeggiante).

Il risultato della misura viene visualizzato nella seconda riga del display.

Una volta misurate la lunghezza e la larghezza, l'area calcolata viene visualizzata nella riga inferiore.

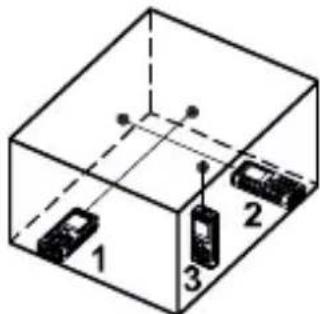

Con strumento acceso, premere due volte il tasto (H) Nell'area sinistra del display viene visualizzato un parallelepipedo in prospettiva.

Misurare la lunghezza (barra lampeggiante).

Il risultato della misura viene visualizzato nella riga superiore del display.

Misurare la larghezza (barra lampeggiante).

Il risultato della misura viene visualizzato nella seconda riga del display.

Misurare l'altezza (barra lampeggiante).

Il risultato della misura viene visualizzato nella terza riga del display.

Una volta misurate la lunghezza, la larghezza e l'altezza, il volume calcolato viene visualizzato nella riga inferiore.

1 2 3

Misura a due punti

Con strumento acceso, premere il tasto (L). Nell'area sinistra del display viene visualizzato un triangolo

Misurare la distanza dal punto più alto dell'oggetto (lato lampeggian-te). Il risultato della misura viene visualizzato nella riga superiore del display.

A questo punto misurare la distanza orizzontale dal punto più basso dell'oggetto (lato lampeggiante). Accertarsi che durante questa operazione lo strumento si trovi in posizione orizzontale (livella a bolla

d'aria). Il risultato della misura viene visualizzato nella seconda riga del display.

Una volta misurate le due distanze, l'altezza calcolata viene visualizzata nella riga inferiore.

Dopo la misura della distanza dal punto più alto

8564 m 5972 m 6.138 m

Dopo la misura orizz. della distanza dal punto più basso

Misura a tre punti

Con strumento acceso, premere due volte il tasto (L). Nell'area sinistra del display viene visualizzato un doppio triangolo

Misurare la distanza dal punto più alto dell'oggetto (lato lampeggiante). Il risultato della misura viene visualizzato nella riga superiore del display.

A questo punto misurare la distanza orizzontale dall'oggetto (asse lampeggiante). Accertarsi che durante questa operazione lo strumento si trovi in posizione orizzontale (livella a bolla d'aria). Il risultato della misura viene visualizzato nella seconda riga del display.

Misurare la distanza dal punto più basso dell'oggetto (lato lampeggiante). Il risultato della misura viene visualizzato nella terza riga del display.

Una volta misurate le tre distanze, l'altezza calcolata viene visualizzata nella riga inferiore.

Dopo la misura della distanza dal punto più alto

Dopo la misura orizz. della distanza dall'oggetto

Dopo la misura della distanza dal punto più basso

Misura indiretta

Attraverso il teorema di Pitagora, lo strumento è in grado di calcolare indirettamente una misura (ad es. l'altezza di un oggetto).

In questo caso, l'altezza dell'oggetto (cateto maggiore) viene calcolata dalla distanza dal punto più alto dell'oggetto (ipotenusa) e la distanza orizzontale dall'oggetto (cateto minore).

$$ b = \sqrt {c ^ {2} - a ^ {2}} $$

A tal fine è possibile scegliere tra due metodi: Misura a due punti (in caso di misura orizzontale del punto più basso dell'oggetto) o Misura a tre punti (quando il punto più basso dell'oggetto si trova a un basso livello di altezza).

Calcolo dei valori di misura

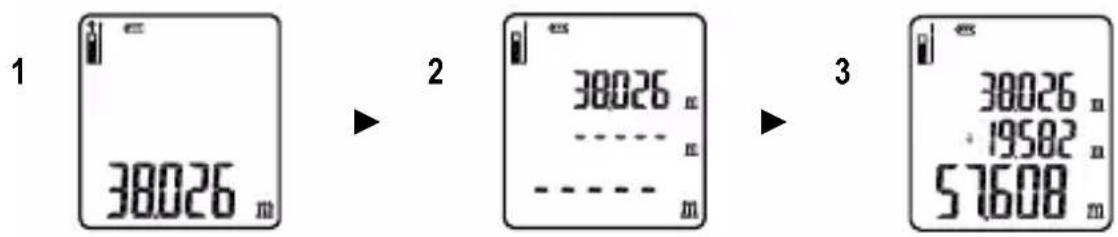

Addizione di valori di misura

Per addizionare due valori di misura, procedere come segue:

Dopo aver rilevato il primo valore di misura, premere il tasto (D) Il valore di misura viene archiviato e visualizzato nella riga superiore del display.

A questo punto rilevare il secondo valore premendo il tasto Misura. Questo viene visualizzato nella seconda riga del display.

La somma dei due valori di misura viene visualizzata nella riga inferiore del display.

1 38026 m 2 38026 m 38026 m · 19582 m 57608 m

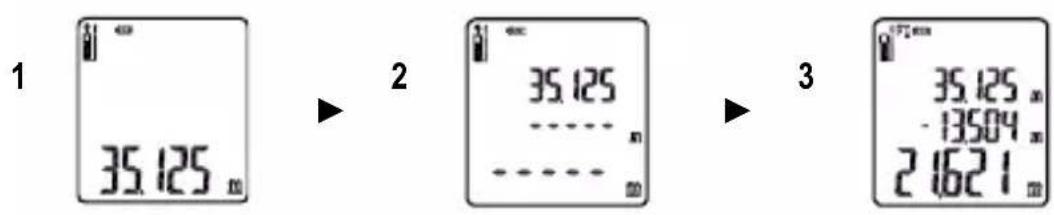

Sottrazione di valori di misura

Per sottrarre due valori di misura, procedere come segue:

Dopo aver rilevato il primo valore di misura, premere il tasto (J) Il valore di misura viene archiviato e visualizzato nella riga superiore del display.

A questo punto rilevare il secondo valore premendo il tasto Misura. Questo viene visualizzato nella seconda riga del display.

La differenza tra due valori di misura viene visualizzata nella riga inferiore del display.

1 35.125 m 2 35.125 ---- n 35.125 -13504 m 21621 m

Unità di misura

L'unità di misura impostata di default è metri (m). Per modificarla, premere il tasto (K) UNIT Per la misura della distanza è possibile selezionare tra metri (m), pollici (in), piedi (ft), e piedi + pollici (" +"). Per la misura dell'area è possibile selezionare tra metri quadrati (m²) e piedi quadrati (ft²). Per la misura del volume è possibile selezionare tra metri cubi (m³) e piedi cubi (ft³).

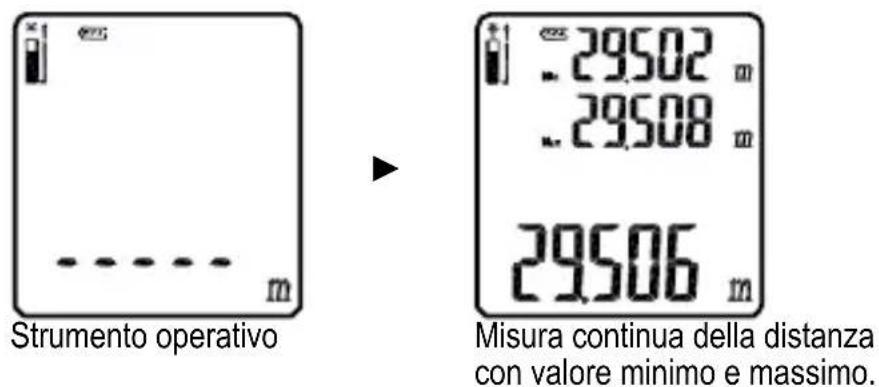

Calcolo del valore minimo/massimo

Per visualizzare la distanza minima e massima rilevata durante una misura continua della distanza, premere il tasto (I) Ad ogni nuovo risultato della misura viene prodotto un breve segnale acustico.

Nella riga superiore del display viene visualizzata la distanza più corta misurata (Min).

Nella seconda riga del display viene visualizzata la distanza più lunga misurata (Max).

Nella riga inferiore del display viene visualizzata la distanza attualmente misurata.

Premendo il tasto "OFF" la misura continua della distanza viene interrotta e i valori rilevati continuano a rimanere visualizzati sul display.

La misura continua della distanza si interrompe automaticamente dopo 5 minuti!

Archiviazione dei valori di misura

Lo strumento salva automaticamente gli ultimi 20 valori di misura.

Premere il tasto (E) per accedere all'archivio storico dei valori di misura. Sul display vengono visualizzati gli ultimi valori di misura e l'icona con l'indice 1. Con i tasti (D) e (J) è possibile sfogliare l'indice rispettivamente in avanti e indietro.

L'ultimo valore di misura è contrassegnato con l'indice 1, il penultimo con l'indice 2 e così via.

Nota: l'archivio storico non può essere cancellato!

Per uscire dall'archivio storico e tornare alla modalità Misura, premere il tasto (F)

Codici di guasto

Codice	Guasto	Rimedio
208	Temperatura troppo alta	Lasciar raffreddare lo strumento a temperatura ambiente.
253	Temperatura troppo bassa	Lasciar riscaldare lo strumento a temperatura ambiente.
255	Segnale riflesso troppo debole	Puntare il laser su una superficie chiara (eventualmente un foglio di carta bianca)
256	Segnale riflesso troppo forte	Puntare il laser su una superficie scura (eventualmente un foglio di carta scura)

Sostituzione delle batterie

L'autonomia della batteria viene visualizzata nella parte superiore de display. Con batterie nuove è possibile svolgere sino a 5000 misure, quanto le batterie raggiungono il livello ancora circa 500.

Quando compare l'icona , significa che le batterie devono essere sostituite.

Rimuovere il supporto per il fermaglio di fissaggio alla cintura (se montato)

Premere verso l'interno la chiusura del vano batterie e contemporaneamente sollevare il vano batterie.

Introdurre due nuove microcelle (AAA). Rispettare la corretta polarità.

Sistemare il coperchio sul vano batterie e spingerlo verso il basso sino a quando la chiusura scatta in sede.

Dati tecnici

Range di misura:	0,3 - 60 m
Risoluzione:	1 mm
Precisione:	± 1,5 mm
Tempo di risposta:	500 ms
Laser:	653 nm, < 1 mW (classe 2)
Temperatura di lavoro:	0 – 40 °C
Temperatura di stoccaggio:	-10 – 60 °C
Dimensioni LxPxH:	124 x 52 x 30 mm
Peso:	Circa 120 g (batteria inclusa)
Alimentazione	2 microcelle AAA da 1,5 V

Inhoudsopgave

Instructies 64
