Produkttyp	Laser-Entfernungsmesser
Marke	Testboy
Modell	TV 610
Messbereich	0,3 - 60 m
Genauigkeit	± 1,5 mm
Auflösung	1 mm
Laser	Klasse 2, 653 nm, < 1 mW
Stromversorgung	2 AAA-Batterien (1,5 V)
Batterielebensdauer	Ca. 5000 Messungen
Abmessungen (L x B x H)	124 x 52 x 30 mm
Gewicht (mit Batterien)	Ca. 120 g
Display	Digitalbildschirm mit Symbolen
Referenzpunkte	Vorderkante, Hinterkante, Ecke (mit Winkel)
Messfunktionen	Entfernung, Fläche, Volumen, indirekte Messung (Pythagoras), Addition/Subtraktion, Min/Max, Dauermessung
Speicher	Die letzten 20 Messwerte
Verfügbare Einheiten	m, in, ft, ft+in (Entfernung); m², ft² (Fläche); m³, ft³ (Volumen)
Wasserwaage	Integriert für horizontale Ausrichtung
Stativgewinde	1/4 Zoll
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-10 °C bis 60 °C
Sicherheit	Anweisungen beachten: Nicht in den Laser schauen, elektromagnetische Felder vermeiden, usw.
Wartung	Mit einem trockenen Tuch reinigen; Batterien bei längerer Nichtbenutzung entfernen
Normen	CE-konform

Häufig gestellte Fragen - TV 610 Testboy

Wie schalte ich das Gerät ein und aus?

Zum Einschalten drücken Sie die Taste (G). Zum Ausschalten halten Sie die Taste (F) etwa eine Sekunde lang gedrückt. Das Gerät schaltet sich nach 3 Minuten ohne Benutzung automatisch aus.

Wie messe ich eine Entfernung?

Stellen Sie sicher, dass der Laser eingeschaltet ist (blinkendes Symbol). Wählen Sie den passenden Referenzpunkt (Taste C), zielen Sie auf das Ziel und drücken Sie (G). Ein akustisches Signal zeigt das Ende der Messung an.

Wie messe ich eine Fläche oder ein Volumen?

Für eine Fläche drücken Sie einmal (H) und messen Länge und Breite. Für ein Volumen drücken Sie zweimal (H) und messen Länge, Breite und Höhe. Das Ergebnis wird unten angezeigt.

Wie verwende ich die indirekte Messung (Pythagoras)?

Um eine unzugängliche Höhe zu messen, verwenden Sie die Funktion mit zwei oder drei Punkten. Drücken Sie einmal (L) für zwei Punkte (Hypotenuse + Horizontale) oder zweimal für drei Punkte. Folgen Sie den Anweisungen auf dem Bildschirm.

Wie ändere ich die Maßeinheit?

Drücken Sie die Taste (K), um zwischen Meter (m), Zoll (in), Fuß (ft) und Fuß+Zoll (ft+in) für Entfernungen umzuschalten. Bei Flächen und Volumen passen sich die entsprechenden Einheiten automatisch an.

Wie addiere oder subtrahiere ich Messungen?

Nach einer Messung drücken Sie (D) zum Addieren oder (J) zum Subtrahieren. Der Wert wird oben gespeichert, führen Sie die zweite Messung durch, das Ergebnis wird unten angezeigt.

Wie rufe ich den Messwertspeicher auf?

Drücken Sie die Taste (E), um den Verlauf anzuzeigen. Verwenden Sie (D) und (J), um durch die letzten 20 Messungen zu blättern. Index 1 ist die neueste.

Was tun bei Fehlercode?

Mögliche Codes: 208 (Überhitzung: abkühlen lassen), 253 (Untertemperatur: erwärmen), 255 (schwaches Signal: auf helle Fläche zielen), 256 (starkes Signal: auf dunkle Fläche zielen).

Wie wechsle ich die Batterien?

Das Batteriesymbol zeigt den Ladestand an. Entfernen Sie ggf. den Gürtelclip, öffnen Sie das Fach, legen Sie zwei neue AAA-Batterien unter Beachtung der Polarität ein und schließen Sie es wieder.

Welche Sicherheitsvorkehrungen sind beim Laser zu beachten?

Richten Sie den Laser niemals auf Augen oder reflektierende Oberflächen. Der Laser ist der Klasse 2 (< 1 mW). Schalten Sie ihn in der Nähe von Personen aus. Beachten Sie die Anweisungen im Handbuch.

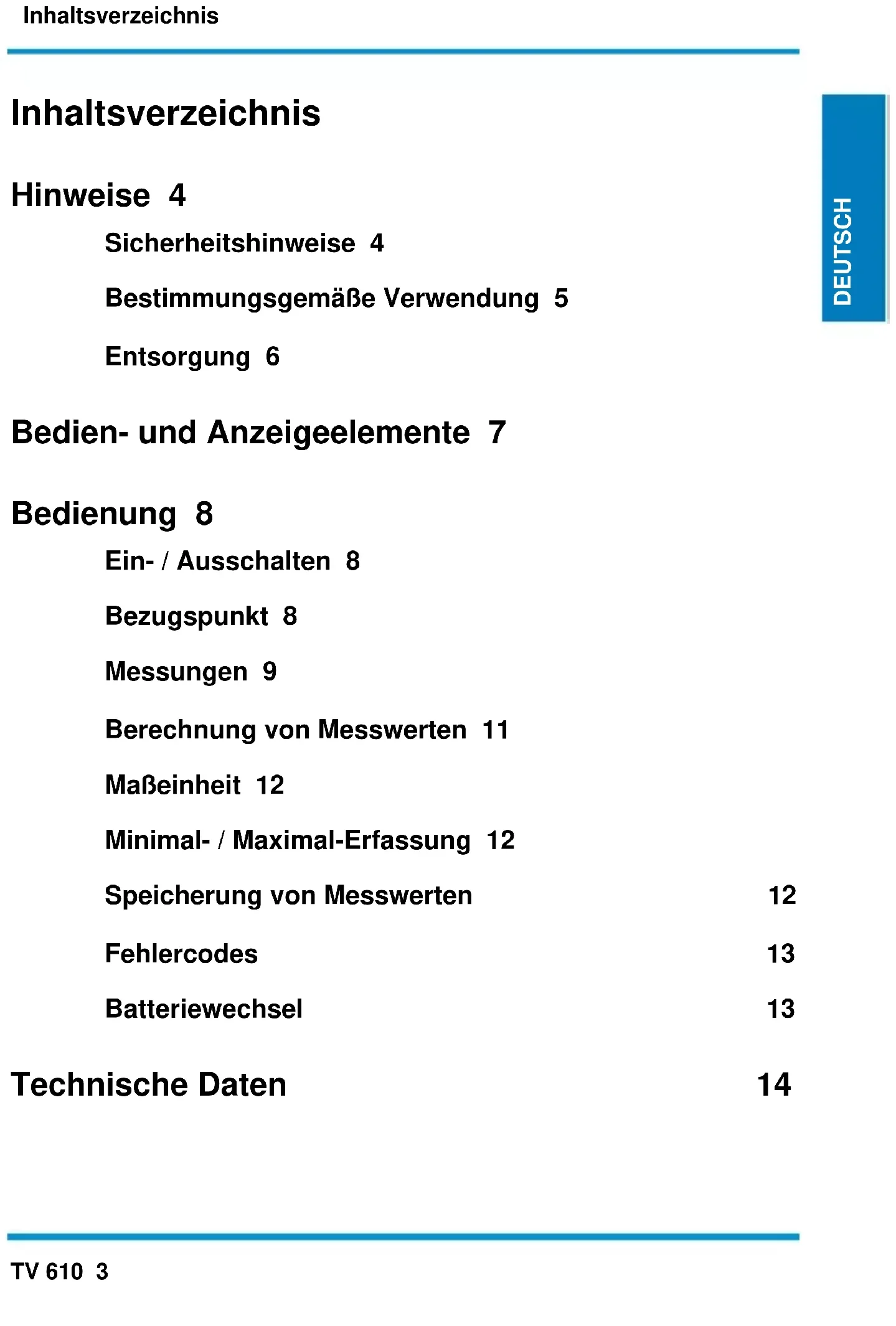

BEDIENUNGSANLEITUNG TV 610 Testboy

Sicherheitshinweise 4

Bestimmungsgemäße Verwendung 5

Entsorgung 6

Bedien- und Anzeigeelemente 7

Bedienung 8

Ein- / Ausschalten 8

Bezugspunkt 8

Messungen 9

Berechnung von Messwerten 11

Maßeinheit 12

Minimal- / Maximal-Erfassung 12

Speicherung von Messwerten 12

Fehlercodes 13

Batteriewechsel 13

Technische Daten 14

Hinweise

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel „Bestimmungsgemäße Verwendung“ unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2017 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung,

von Testboy nicht freigegebenen Änderungen am Produkt oder

von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen

Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden

resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

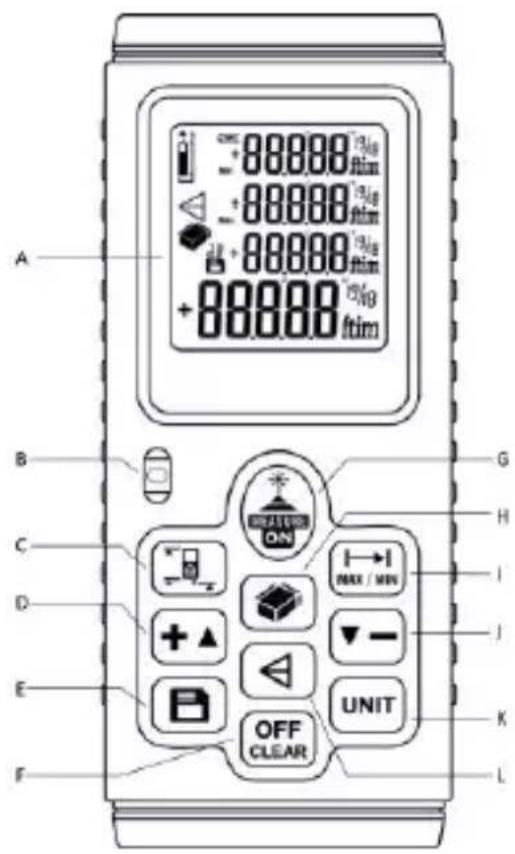

Bedien- und Anzeigeelemente

Gerät

A) Display
B) Libelle
C) Bezugspunkt
D) Addition / Wert erhöhen
E) Speicher
F) AUS / Wert löschen
G) AN / Messen
H) Fläche / Rauminhalt
I) Distanz / kont. Min / Max
J) Subtraktion / Wert verringern
K) Einheit
L) indirekte Messung

A B C D E F G H I J K L ON +888880% /ftim +888880% /ftim +888880% /ftim +888880% /ftim MAX / MIN UNIT OFF CLEAR

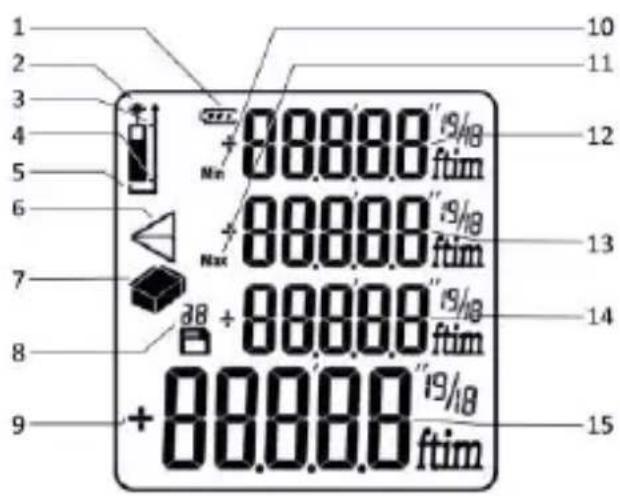

Display

1) Batteriestatus
2) Ziellaser eingeschaltet
3) Bezugspunkt Vorderkante
4) Bezugspunkt Hinterkante
5) Bezugspunkt „Ecke“
6) indirekte Messung
7) Fläche- / Rauminhalt
8) Speicherplatz
9) Vorzeichen (+/-)
10) Minimalwert
11) Maximalwert
12) Oberste Zeile (Minimalwert)
13) Zweite Zeile (Maximalwert)
14) sekundäre Messwertanzeige
15) Hauptmesswert- /Ergebnisanzeige

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 + 88.888"f/18 Min + 88.888"f/18 Max + 88.888"f/18 + 88.888"f/18 + 88.888"f/18

Bedienung

Mit dem Laser-Entfernungsmessgerät lassen sich zusätzlich zur Distanz auch Fläche und Volumen erfassen. Außerdem lassen sich indirekte Messungen durchführen, Messwerte addieren und subtrahieren, Messwerte speichern, Minimal- und Maximalwerte ermitteln und der Bezugspunkt der Messung je nach Begebenheit zu ändern.

Es ist mit einer Röhrenlibelle (Wasserwaage) zur horizontalen Ausrichtung ausgestattet und verfügt über ein ¼ Zoll-Gewinde zur Stativbefestigung, um eine möglichst genaue Messung über größere Distanzen (bis zu 60 m) zu ermöglichen.

Ein- / Ausschalten

Zum Einschalten drücken Sie die Taste (G) Nach ca. einer Sekunde zeigt das Display die Messbereitschaft wie in nebenstehender Abbildung an.

Das blinkende Symbol weist darauf hin, dass der Ziellaser eingeschaltet ist.

Nach dem Einschalten ist die Entfernungsmessung automatisch vorgewählt.

Nach ca. 30 Sekunden ohne erfolgte Messung wird der Ziellaser automatisch ausgeschaltet, um den Energieverbrauch zu reduzieren.

Zum Ausschalten des Gerätes halten Sie die Taste (F) ca. eine Sekunde lang gedrückt. Nach ca. drei Minuten ohne erfolgte Messung wird das Gerät automatisch ausgeschaltet.

Bezugspunkt

Je nach Messanforderung können drei verschiedene Anschlagpunkte mit der Taste (C) gewählt werden, welche als Bezugspunkt für die gemessene Entfernung zu Grunde gelegt werden.

Vorderkante:

Hinterkante:

Anschlagwinkel „Ecke“:

Um aus einer Ecke heraus zu messen, wählen Sie den Bezugspunkt „Ecke“ aus und klappen den Anschlagwinkel an der Hinterkante des Gerätes aus. Legen Sie nun das Gerät mit dem Anschlagwinkel in der Ecke an, um die Entfernung zum angepeilten Punkt zu messen.

Vergewissern Sie sich, dass der Ziellaser eingeschaltet ist. Falls nicht, drücken Sie einmal die

Messtaste (G)

Vergewissern Sie sich, dass Sie den korrekten Bezugspunkt (je nach Anschlag) ausgewählt haben und peilen Sie mit dem Ziellaser das zu messende Objekt an.

Drücken Sie die Messtaste (G). Bei korrekter Messung ertönt ein Quittierton, der Ziellaser wird abgeschaltet und das Messergebnis wird auf dem Display angezeigt.

Die Grundeinstellung der Maßeinheit ist Meter (m).

53749 m

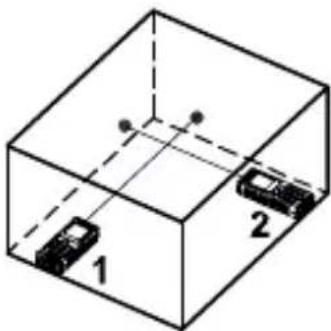

Flächenmessung

Drücken Sie die Taste (H) über eingeschaltetem Messgerät. Links im Display wird nun eine perspektivische Fläche angezeigt.

Führen Sie eine Messung der Länge (blinkender Balken) durch.

Das Messergebnis wird in der obersten Zeile angezeigt.

Führen Sie nun eine Messung der Breite (blinkender Balken) durch.

Das Messergebnis wird in der zweiten Zeile angezeigt.

Nach erfasster Länge und Breite wird die errechnete Fläche in der untersten Zeile angezeigt.

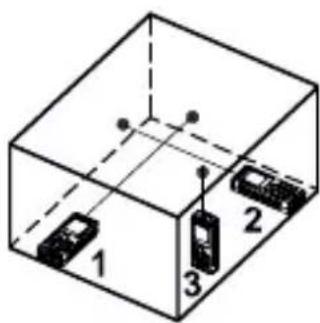

Drücken Sie zweimal die Taste (H) bereingeschaltetem Messgerät. Links im Display wird nun ein perspektivischer Quader angezeigt.

Führen Sie in eine Messung der Länge (blinkender Balken) durch.

Das Messergebnis wird in der obersten Zeile angezeigt.

Führen Sie nun eine Messung der Breite (blinkender Balken) durch.

Das Messergebnis wird in der zweiten Zeile angezeigt.

Führen Sie nun eine Messung der Höhe (blinkender Balken) durch.

Das Messergebnis wird in der dritten Zeile angezeigt.

Nach erfasster Länge, Breite und Höhe wird der errechnete Rauminhalt in der untersten Zeile angezeigt.

1 2 3

Zweipunktmessung

Drücken Sie die Taste (L) bei eingeschaltetem Messgerät.

Links im Display wird nun ein Dreieck angezeigt.

Führen Sie eine Messung der Entfernung zum höchsten Punkt des Objektes (blinkende Seite) durch. Das Messergebnis wird in der obersten Zeile angezeigt.

Führen Sie nun eine horizontale Messung der Entfernung zum untersten Punkt des Objektes (blinkende Seite) durch. Achten Sie darauf, dass das Gerät dabei in Waage (Libelle) ist. Das Messergebnis wird in der zweiten Zeile angezeigt.

Nach Erfassung beider Distanzen wird die errechnete Höhe in der untersten Zeile angezeigt.

Nach Distanzmessung des höchsten Punktes

8564 5972 6.138

Nach hor. Distanzmessung des untersten Punktes

Dreipunktmessung

Drücken Sie zweimal die Taste (L) bei eingeschaltetem

Messgerät. Links im Display wird nun ein Doppeldreieck angezeigt.

Führen Sie eine Messung der Entfernung zum höchsten Punkt des Objektes (blinkende Seite) durch. Das Messergebnis wird in der obersten Zeile angezeigt.

Führen Sie nun eine horizontale Messung zum Objekt (blinkende Achse) durch. Achten Sie darauf, dass das Gerät dabei in Waage

(Libelle) ist. Das Mess-ergebnis wird in der zweiten Zeile angezeigt.

Führen Sie eine Messung der Entfernung zum untersten Punkt des Objektes (blinkende Seite) durch. Das Messergebnis wird in der dritten Zeile angezeigt.

Nach Erfassung der drei Distanzen wird die errechnete Höhe in der untersten Zeile angezeigt.

Nach Distanzmessung des höchsten Punktes

Nach hor. Distanzmessung zum Objekt

Nach Distanzmessung des untersten Punktes

Indirekte Messung

Über die Pythagoras-Funktion kann eine Strecke indirekt (z.B. die Höhe eines Objektes) durch das Gerät errechnet werden.

Die Objekthöhe (Gegenkathete) wird hierbei aus der Entfernung zum höchsten Punkt des Objektes (Hypotenuse) und der horizontalen Entfernung zum Objekt (Ankathete) errechnet.

$$ b = \sqrt {c ^ {2} - a ^ {2}} $$

Hierzu kann zwischen den Methoden Zweipunktmessung (bei horizontaler Messung des tiefsten Objektpunktes) oder Dreipunktmessung (wenn sich der tiefste Objektpunkt auf niedrigerem Höhenniveau befindet) gewählt werden.

Berechnung von Messwerten

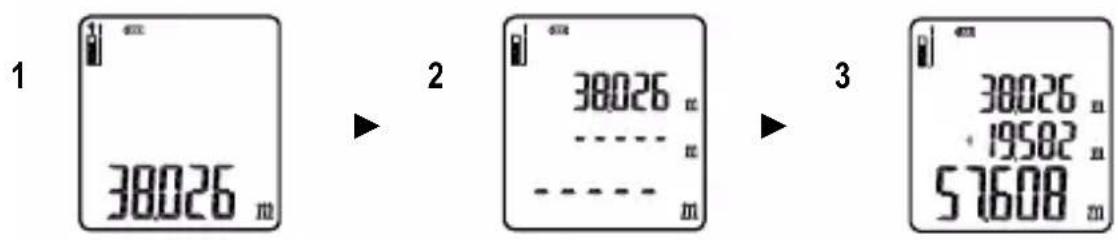

Addition von Messwerten

Zum Aufaddieren von Messwerten, gehen Sie wie folgt vor:

Nach Erfassung eines Messwertes drücken Sie die Taste (D) Der Messwert wird gespeichert und in der obersten Zeile angezeigt.

Erfassen Sie den nächsten Messwert durch Drücken der Messtaste. Dieser wird in der zweiten Zeile angezeigt.

Die Summe der Messwerte wird in der untersten Zeile angezeigt.

1 38026 m 2 38026 m 38026 m · 19582 m 57608 m

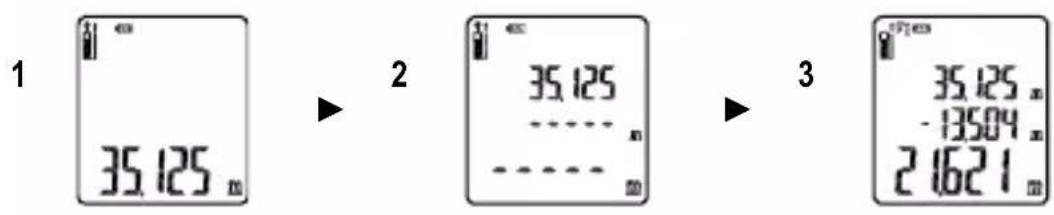

Subtraktion von Messwerten

Zum Subtrahieren von Messwerten, gehen Sie wie folgt vor:

Nach Erfassung eines Messwertes drücken Sie die Taste (J) Der Messwert wird gespeichert und in der obersten Zeile angezeigt.

Erfassen Sie den nächsten Messwert durch Drücken der Messtaste. Dieser wird in der zweiten Zeile angezeigt.

Die Differenz der Messwerte wird in der untersten Zeile angezeigt.

1 35.125 m 2 35.125 ---- n 35.125 -13504 m 21621 m

Maßeinheit

Die Grundeinstellung der Maßeinheit ist Meter (m). Um diese zu ändern, drücken Sie die Taste (K) UNIT

Bei der Distanzmessung wählen Sie zwischen Meter (m), Zoll (in), Fuß (ft), und Fuß + Zoll („+“). Bei der Flächenmessung wählen Sie zwischen Quadratmeter (m²) und Quadratfuß (ft²). Bei der Volumenmessung wählen Sie zwischen Kubikmeter (m³) und Kubikfuß (ft³).

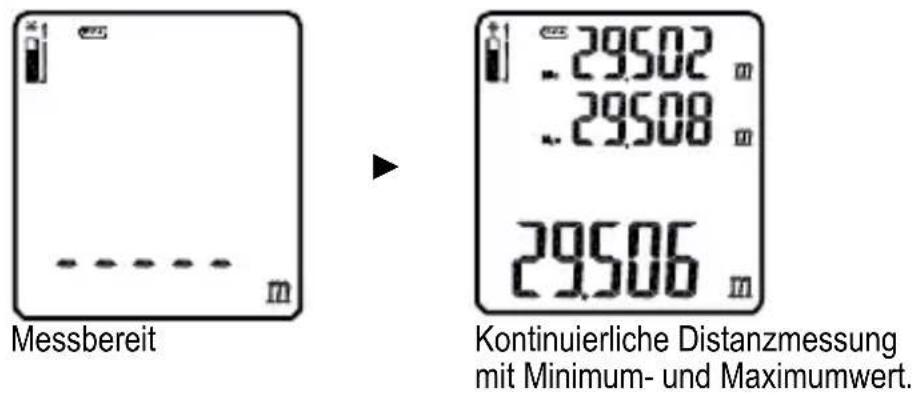

Minimal- / Maximal-Erfassung

Um während einer kontinuierlichen Distanzmessung die kürzeste und weiteste Entfernung anzuzeigen, drücken Sie die Taste (I) .Beljedem neuen Messergebnis wird ein kurzer Piepton ausgegeben.

In der obersten Zeile wird die kürzeste gemessene Distanz (Min) angezeigt.

In der zweiten Zeile wird die längste gemessene Distanz (Max) angezeigt.

In der untersten Zeile wird die aktuell gemessene Distanz angezeigt.

Durch Drücken der Taste „OFF“ wird die kontinuierliche Distanzmessung abgebrochen, die ermittelten Werte werden weiterhin im Display angezeigt.

Die kontinuierliche Distanzmessung wird nach 5 Minuten automatisch abgebrochen!

Speicherung von Messwerten

Das Gerät speichert automatisch die letzten 20 Messwerte.

Drücken Sie die Taste (E) um die Messwert-Historie anzuzeigen. Im Display erscheinen der letzte erfasste Messwert und das Symbol mit dem Index 1. Mit den Tasten (D) und (J) kann der Index erhöht, bzw. verringert werden.

Der letzte Messwert trägt den Index 1, der vorletzte den Index 2, usw.

Hinweis: Die historischen Daten können nicht gelöscht werden!

Um die Messwert-Historie zu verlassen und zum Messmodus zurückzukehren, drücken Sie die Taste (F) OFF CLEAR

Fehlercodes

Code	Fehler	Empfehlung
208	Übertemperatur	Lassen Sie das Gerät bei Raumtemperatur abkühlen.
253	Untertemperatur	Lassen Sie das Gerät bei Raumtemperatur aufwärmen.
255	reflektiertes Signal zu schwach	Zielen Sie auf eine helle Fläche (evtl. weißes Papier)
256	reflektiertes Signal zu stark	Zielen Sie auf eine dunkle Fläche (evtl. dunkles Papier)

Batteriewechsel

Der Batteriestatus wird oben im Display angezeigt. Mit neuen Batterien können bis zu 5000 Messungen durchgeführt werden, bei Status noch ca. 500.

Wenn die Statusanzeige erscheint, müssen die Batterien ausgetauscht werden. Entfernen Sie die Gürtelclip-Halterung (falls angebaut)

Drücken Sie den Batteriefachverschluss nach Innen und heben Sie das Batteriefach dabei an. Legen Sie zwei frische Micro-Zellen (Typ AAA) ein. Achten Sie hierbei auf die richtige Polarität. Setzen Sie den Batteriefachdeckel wieder auf und drücken diesen herunter, bis der Verschluss einschnappt.

Technische Daten

Messbereich:	0,3 - 60 m
Auflösung:	1 mm
Genauigkeit:	± 1,5 mm
Antwortzeit:	500 ms
Laser:	653 nm, < 1 mW (Klasse 2)
Arbeitstemperatur:	0 – 40 °C
Lagertemperatur:	-10 – 60 °C
Abmessungen LxBxH:	124 x 52 x 30 mm
Gewicht:	ca. 120 g inkl. Batterien
Stromversorgung	2 x 1,5 V AAA Micro

Table of contents

Information 16

Safety information 16

Intended use 17

Disposal 18

Operating and display elements 19

Operation 20

Technische gegevens 74

Instructies

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de
