GEBRUIKSAANWIJZING MW-138 Toolcraft

Geachte klant, Hartelijk dank voor de aankoop van dit product. Het product voldoet aan alle wettelijke, nationale en Europese normen. Om dit zo te houden en een veilig gebruik te garanderen, dient u als gebruiker de aanwijzingen in deze gebruiksaan- wijzing op te volgen. Deze gebruiksaanwijzing behoort bij dit product. Er staan belangrijke aanwijzingen in over de ingebruikna- me en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiks- aanwijzing daarom voor later gebruik! Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

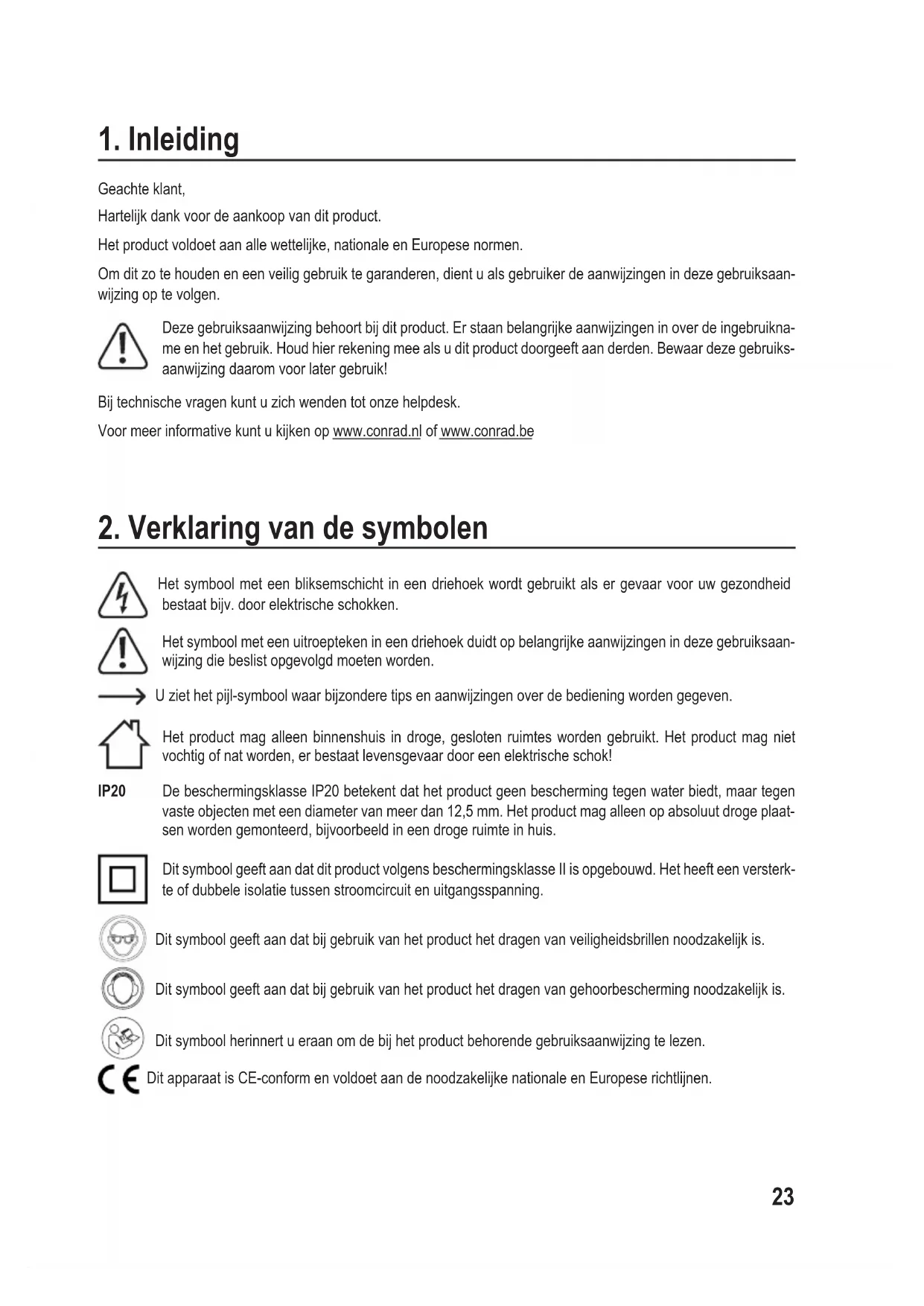

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken. Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze gebruiksaan- wijzing die beslist opgevolgd moeten worden. U ziet het pijl-symbool waar bijzondere tips en aanwijzingen over de bediening worden gegeven. Het product mag alleen binnenshuis in droge, gesloten ruimtes worden gebruikt. Het product mag niet vochtig of nat worden, er bestaat levensgevaar door een elektrische schok! IP20 De beschermingsklasse IP20 betekent dat het product geen bescherming tegen water biedt, maar tegen vaste objecten met een diameter van meer dan 12,5 mm. Het product mag alleen op absoluut droge plaat- sen worden gemonteerd, bijvoorbeeld in een droge ruimte in huis. Dit symbool geeft aan dat dit product volgens beschermingsklasse II is opgebouwd. Het heeft een versterk- te of dubbele isolatie tussen stroomcircuit en uitgangsspanning. Dit symbool geeft aan dat bij gebruik van het product het dragen van veiligheidsbrillen noodzakelijk is. Dit symbool geeft aan dat bij gebruik van het product het dragen van gehoorbescherming noodzakelijk is. Dit symbool herinnert u eraan om de bij het product behorende gebruiksaanwijzing te lezen. Dit apparaat is CE-conform en voldoet aan de noodzakelijke nationale en Europese richtlijnen.24

3. Doelmatig gebruik

Het product wordt gebruikt voor verschillende soorten verspanende bewerkingen. De typische toepassingen zijn po- lijsten, doorslijpen, schuren, graveren, etc. van metaal, keramische tegels, glas, kunststof of hout. De meegeleverde, verwisselbare accessoires, zoals de buigbare as met greep, maken een betere geleiding van de gereedschappen of werken op moeilijk toegankelijke plaatsen mogelijk. Met een messenslijper en een speciaal slijplichaam kunnen messen worden geslepen. Extra niet meegeleverde voorzieningen, bijv. bankschroeven kunnen eventueel voor be- paalde werkzaamheden noodzakelijk zijn. Dit product is alleen bedoeld voor privégebruik/hobby. Het mag niet worden gebruikt in commerciële omgevingen. Alle toepassingen die niet genoemd worden in het hoofdstuk “Beoogd gebruik” worden beschouwd als oneigenlijk gebruik. Het multifunctionele gereedschap is niet als boormachine ontworpen. Boren mogen alleen worden gebruikt in combinatie met het bovenhandfrees-opzetstuk. Het apparaat mag niet voor de volgende toepassingen worden gebruikt: - Het bewerken van andere materialen die niet in het doelmatig gebruik staan vermeld, - het gebruik met een zaagblad, - het gebruik als stationair apparaat, - het gebruik als aandrijving voor andere apparaten Dit kan leiden tot letsel. Het product is alleen bedoeld voor gebruik in gesloten ruimtes, dus gebruik buitenshuis is niet toegestaan. Contact met vocht, bijv. in badkamers e.d. dient absoluut te worden vermeden. In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product beschadigd raken. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voor- behouden.

• 60x doorslijpschijven.

• 40x schuurpapierschijven

• 10x slijpstenen (met schacht) ø 3,2 mm

• 1x opname voor schuurbanden ø 3,2 mm

• 2x diamantslijper ø 3,2 mm

• 2x opname met schacht ø 3,2 mm

• 1x bovenhandfrees-opzetstuk

• 1x messenslijp-opzetstuk

• Gebruiksaanwijzing 1Actuele gebruiksaanwijzingen Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

5. Eigenschappen en functies

• Onbelaste snelheden instelbaar van 8000 tot 35000 omw/min.

• 230 V/AC, 50 Hz, 170 W

• Verschillende extra voorzieningen zoals zachte greep en bovenhandfrees-opzetstuk etc.

• Messenslijp-opzetstuk

• Transparante bescherming voor veilig werken26

6. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor het daardoor ontstane persoonlijke letsel of schade aan voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/ garantie. a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.

• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, zware schokken, hoge luchtvochtig- heid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd wan- neer het product: - zichtbaar is beschadigd, - niet meer naar behoren werkt, - gedurende langere tijd onder ongunstige omstandigheden is opgeslagen of - onderhevig is geweest aan ernstige vervoergerelateerde belastingen.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

• Raadpleeg een vakman wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.

• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een specialist of in een erkend ser- vicecentrum.

• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere specialisten. b) Aangesloten apparaten

• Neem ook de veiligheidsinstructies en gebruiksaanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.27 c) Personen en product

• Blokkeer geen ventilatieopeningen aan het product. Reinig de ventilatieopeningen in regelmatige afstan- den. De motorventilator trekt stof in de behuizing, en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.

• Berg het product buiten het bereik van kinderen en ongeschoolde personen op. Het product is gevaarlijk in de handen van ongeschoolde personen.

• Neem in industriële omgevingen de Arbo-voorschriften met betrekking tot het voorkomen van ongevallen in acht.

• In scholen en opleidingsinstellingen, hobby- en doe-het-zelf-werkplaatsen mag alleen met dit product gewerkt worden onder toezicht van daarvoor opgeleid personeel. d) Persoonlijke veiligheid

• Blijf alert, houd uw bewegingen in de gaten en gebruik uw gezond verstand wanneer u een multifunc- tioneel gereedschap gebruikt. Gebruik het multifunctioneel gereedschap niet als u moe bent of als u onder invloed staat van geneesmiddelen, alcohol of medicijnen. Een ondoordachte beweging tijdens het werken met het multifunctioneel gereedschap kan ernstig letsel tot gevolg hebben.

• Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Een beschermende uitrus- ting zoals een stofmasker, slipvaste schoenen, een veiligheidshelm of een gehoorbescherming die aan de betreffende werkomstandigheden is aangepast, verminderen het risico op letsel.

• Voorkom onbedoeld starten van het multifunctioneel gereedschap. Controleer of de bedrijfsschakelaar is uitgeschakeld voordat u het apparaat op het stroomnet aansluit, het optilt of transporteert. Wanneer u bij het dragen van het apparaat uw vinger aan de schakelaar heeft of wanneer u het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit letsel tot gevolg hebben.

• Verwijder instelgereedschap of schroefsleutels voordat u het elektrisch gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Als een schroef- of instelsleutel op een roterend deel van het gereedschap blijft zitten, bestaat er een verhoogd risico op letsel.

• Voorkom een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het multifunctioneel gereedschap in onverwachte situaties beter onder controle houden. Buig bijvoorbeeld niet te ver naar voren. Let altijd op een stevige stand en blijf in evenwicht. In onvoor- spelbare situaties houdt u het multifunctioneel gereedschap daardoor beter onder controle.

• Kleed u correct. Draag geen los hangende kleding of sieraden. Houd uw haren, kleding en handschoe- nen uit de buurt van bewegende delen. Los hangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

• Indien voorzieningen voor de aansluiting van een afscheidingsinrichting aanwezig zijn, moet u ervoor zorgen dat deze correct worden aangesloten en gebruikt. Het gebruik van deze voorzieningen vermin- dert gevaren door stof.28 e) Veiligheid in het werkgebied

• Houd de werkomgeving schoon en goed verlicht. Een rommelige en onverlichte werkomgeving kan tot ongevallen leiden.

• Multifunctioneel gereedschap mag niet in explosiegevaarlijke omgevingen worden gebruikt, bijv. als er ontvlambare vloeistoffen, gassen of stoffen aanwezig zijn. Door multifunctioneel gereedschap ontstaan vonken die stof of dampen kunnen ontsteken.

• Bij gebruik van een multifunctioneel gereedschap moeten kinderen en andere onbevoegden uit de buurt wordengehouden.Aeidingkanertoeleidendatudecontroleoverhetgereedschapverliest. f) Veiligheidsinstructies voor arbeidsveiligheid

• Houd de stroomkabel uit de buurt van draaiend inzetgereedschap. Wanneer u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegrepen en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.

• Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is geko- men. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u mogelijk de controle over het multifunctioneel gereedschap kunt verliezen.

• Laat het multifunctioneel gereedschap niet draaien wanneer u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.

• Gebruik bankschroeven, schroefklemmen, klemmen of andere handige hulpmiddelen om een werkstuk vast te zetten en vast te houden op een stabiel oppervlak. Als u het werkstuk met de hand of tegen uw lichaam vasthoudt, is het niet stabiel - u kunt de controle verliezen en mogelijk letsel kan het gevolg zijn.

• Om het risico op explosie, een elektrische schok of materiële schade te verminderen, moet u het werkge- bied altijd controleren op verborgen gasleidingen, stroomkabels of waterleidingen wanneer u een blinde snede maakt op geïnstalleerde onderdelen.

• Houd uw handen uit de buurt van alle snijkanten en bewegende delen. Kom met uw handen niet onder het werkstuk.

• Let erop dat andere personen zich op een veilige afstand van uw werkgebied bevinden. Iedereen die het werkgebied betreedt, dient persoonlijke beschermingsmiddelen te dragen.

• Brokstukken van het werkstuk of gebroken inzetgereedschap kunnen wegvliegen en ook buiten het directe werkgebied persoonlijk letsel veroorzaken.

• Gebruik geen bot of beschadigd gereedschap. Ze kunnen overmatige wrijving, klemmen en een terug- slag veroorzaken.

• Maak u vertrouwd met uw gereedschap. Verwijder spijkers en schroefkoppen of zaag deze af voordat u slijpt. Verborgen, harde voorwerpen met een lemmet kunnen een terugslag van het gereedschap veroorzaken.

• Voorkom dat stof zich ophoopt in het werkgebied. Stof kan gemakkelijk ontbranden. Brandgevaar!

• Gebruik het multifunctioneel gereedschap uitsluitend voor het droog slijpen en niet voor het slijpen van natte materialen. Door het binnendringen van water kan het multifunctioneel gereedschap beschadigd raken.29

• Draag een stofmasker, vooral als u met de volgende materialen werkt: - Lood van loodhoudende verf - Kristallijn kiezelzuur van bakstenen, cement en andere metselwerken - Arseen en chroom uit chemisch behandeld hout

• Het inademen van deze schadelijke/giftige stoffen kan uw gezondheid en die van andere personen in gevaar brengen. Het risico van dit chemisch contact is afhankelijk van de frequentie van dergelijke werk- zaamheden. Om contact met deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en met geteste persoonlijke beschermingsmiddelen, zoals stofmaskers, die speciaal zijn ontworpen voor hetlterenvanmicroscopischkleinedeeltjes.

• Gebruik een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u bescherming biedt tegen kleine slijp- en materiaaldeeltjes. Uw ogen dienen tegen rondvliegende deel- tjes, die bij verschillende toepassingen ontstaan, beschermd te worden. Stof- of adembeschermings- maskersdienenhetstofdatbijdetoepassingontstaattelteren.Wanneerulangaanhardgeluidwordt blootgesteld, kan uw gehoor beschadigd raken. g) Waarschuwingen voor het slijpen

• Gebruik uitsluitend schuurmiddelen die voor uw multifunctioneel gereedschap zijn goedgekeurd en de hiervoor geschikte transparante bescherming. Schuurmiddelen die niet geschikt zijn voor het multifunc- tioneel gereedschap kunnen niet voldoende worden afgeschermd en zijn onveilig.

• De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen toepassingsmogelijkheden. Slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken.

• Gebruik altijd onbeschadigde spantangen in de juiste grootte en vorm voor de door u gekozen slijpschijf.

• Gebruik geen versleten slijpschijven van groter multifunctioneel gereedschap.

• Schuurschijven voor groter gereedschap zijn niet geschikt voor de hogere toerentallen van kleiner ge- reedschap en kunnen breken.

• OPGELET! Er zit een asvergrendeling op het apparaat. Druk nooit op de asvergrendeling wanneer de schijf draait!

• Het multifunctioneel gereedschap is niet geschikt voor werkzaamheden met draadborstels. Gebruik geen accessoires die door de fabrikant niet speciaal voor dit product bestemd en aanbevolen zijn. Zelfs als u ongeschikte accessoires kunt bevestigen, garandeert dit geen veilig gebruik ervan. Het toelaatbare toerental van het inzetgereedschap dient minstens zo hoog te zijn als het maximale toerental dat op het multifunctioneel gereedschap staat vermeld. Toebehoor dat sneller draait dan toegestaan, kan stuk gaan.

• De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataandui- dingen van uw multifunctioneel gereedschap. Verkeerd bemeten inzetgereedschap kan niet voldoende worden afgeschermd of gecontroleerd.

• Slijpschijven, slijpplaten of andere accessoires moeten precies in de spantang met de as passen. Inzet- gereedschap dat niet precies past, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van de controle.30 h) Waarschuwingen terugslag

• Een terugslag is een plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of blokkeert, zoals een slijpschijf, steunschijf, draadborstel, etc. Indien het draaiende inzetgereedschap blokkeert of blijft haken, wordt het onmiddellijk stopgezet. Hierdoor wordt een ongecontroleerd multifunc- tioneel gereedschap tegen de draairichting van het inzetgereedschap in op de plaats van de blokkering versneld. Wanneer er bv. een slijpschijf in het werkstuk blijft hangen of blokkeert, kan de rand van de slijpschijf, die invalt in het werkstuk, vastraken, met het uitbreken van de slijpschijf of een terugslag als mogelijk gevolg. De slijpschijf beweegt zich dan naar of vanaf de operator, afhankelijk van de draairich- ting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken. Een terugslag is het gevolg van een verkeerd of onjuist gebruik van het multifunctioneel gereedschap. Dit kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven.

• Houd het multifunctioneel gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien aanwezig, altijd de extra greep om op volle toeren een zo groot mogelijke controle over de terugslagkrachten of reactiemomenten te hebben. U kunt de terugslag- en reactiemomenten beheersen door geschikte veiligheidsmaatregelen te nemen.

• Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.

• Vermijd met uw lichaam het gebied waarin het multifunctioneel gereedschap bij een terugslag wordt be- wogen. De terugslag drijft het multifunctioneel gereedschap in de richting tegengesteld aan de beweging van de slijpschijf op het punt van blokkering.

• Werk bijzonder voorzichtig bij hoeken, scherpe randen, etc. Zorg ervoor dat het inzetgereedschap niet van het werkstuk terugspringt en klem raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of wanneer het terugspringt klem te raken. Dit leidt tot verlies van controle of een terugslag.

• Gebruik geen gekarteld zaagblad. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van con- trole over het multifunctioneel gereedschap.

i) Elektrische veiligheid

• Controleer voor het aansluiten op het stroomnet of de aansluitwaarden op het typeplaatje van het product overeenstemmen met die van uw stroomnet.

• Het product is gemaakt in overeenstemming met beschermingsklasse II. Als spanningsbron mag alleen een normaal stopcontact (230 V/AC, 50 Hz) van het openbare stroomnet worden gebruikt.

• Het stopcontact moet zich in de buurt van het product bevinden en gemakkelijk toegankelijk zijn.

• Trek de stekker nooit aan de kabel uit het stopcontact. Trek altijd aan de daarvoor bestemde greepvlak- ken op de stekker.

• Trek de stekker uit het stopcontact als u het apparaat langere tijd niet gebruikt.

• Haal uit veiligheidsoverwegingen bij onweer de stekker altijd uit het stopcontact.

• Zorg dat het netsnoer niet wordt afgekneld, geknikt, door scherpe randen wordt beschadigd of op andere wijze mechanisch wordt belast. Vermijd overmatige thermische belasting van de kabel door te hoge of te lage temperaturen. Verander de kabel niet. Indien dit niet in acht wordt genomen, kan de kabel bescha- digd raken. Een beschadigd netsnoer kan een levensgevaarlijke elektrische schok tot gevolg hebben.

• Raak de kabel niet aan als deze beschadigingen vertoont. Schakel in dat geval het betreffende stop- contact stroomloos (zet bijv. de aardlekschakelaar uit) en trek vervolgens de stekker uit het stopcontact. Gebruik het product nooit met een beschadigde kabel.31

• Een beschadigde kabel mag alleen door de fabrikant, een door deze aangewezen werkplaats of een daarvoorgekwaliceerdepersoonwordenvervangenomgevaarlijkesituatiestevoorkomen.

• Stekkers mogen nooit met natte handen in het stopcontact gestoken of eruit getrokken worden.

• Zorg ervoor dat elektrische apparaten nooit met vloeistof in contact komen en zet geen met vloeistof gevulde voorwerpen naast het apparaat. Mocht er toch vloeistof of een voorwerp in het apparaat terecht zijn gekomen, schakel dan het betreffende stopcontact stroomloos (zet bijv. de aardlekschakelaar uit) en trek vervolgens de stekker uit het stopcontact. Het product mag daarna niet meer worden gebruikt; breng het naar een servicecentrum.

• Gebruik het product nooit meteen nadat het vanuit een koude naar een warme ruimte werd overgebracht. De condens die hierbij ontstaat, kan in bepaalde gevallen het product onherstelbaar beschadigen. Laat het product eerst op kamertemperatuur komen voordat u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.

• Plaats kabels altijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat letsel- gevaar.

• Gebruik de kabel niet voor een verkeerd doel, om het multifunctioneel gereedschap te dragen, op te han- gen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen.

• De stekker van dit product moet geschikt zijn voor het stopcontact. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met een geaard product. Onveranderde stek- kers en passende stopcontacten beperken het risico van een elektrische schok.

• Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.

• Wanneer u buitenshuis in een droge omgeving met elektrisch gereedschap werkt, bijv. onder een voor- dak of afdak, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elek- trische schok.

• Wanneer het onvermijdelijk is om elektrisch gereedschap in een vochtige omgeving te gebruiken, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok. j) Gebruik van en omgang met het product

• Overbelast het apparaat niet. Gebruik het juiste multifunctioneel gereedschap voor uw werkzaamhe- den. Met het passende multifunctioneel gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

• Maak geen gebruik van multifunctioneel gereedschap waarvan de schakelaar defect is. Multifunctioneel gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

• Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het ge- reedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het multifunctioneel gereedschap.

• Bewaar ongebruikte multifunctioneel gereedschap buiten bereik van kinderen.

• Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen.32

• Ga zorgvuldig om met multifunctioneel gereedschap. Controleer of bewegende delen van het gereed- schap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het multifunctioneel gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Slecht onderhouden multifunctioneel gereedschap is de oorzaak voor een groot aantal ongevallen.

• Houd snijdend inzetgereedschap scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

• Gebruik multifunctioneel gereedschap, accessoires, inzetgereedschap en dergelijke volgens deze aan- wijzingen. Neem daarbij altijd de bestaande omstandigheden op de werkplek en voor de onderhanden taak in acht. Het gebruik van het product voor andere dan de beschreven toepassingen kan leiden tot gevaarlijke situaties.

• Gebruik geen beschadigd inzetgereedschap. Controleer inzetgereedschap, zoals schuurschijven, voor elk gebruik op afsplinteringen en scheuren, steunschijven op scheuren en (sterke) slijtage. Wanneer het product of het inzetgereedschap valt, controleer dan of het beschadigd is, of ga over op onbeschadigd inzetgereedschap. Wanneer u het inzetgereedschap heeft gecontroleerd en geplaatst, zorg dan dat u en eventuele omstanders buiten het bereik van het roterende inzetgereedschap blijven en laat het apparaat ca. een minuut lang draaien op het hoogste toerental. In deze testperiode breekt beschadigd inzetgereedschap meestal. k) Restrisico’s

• Ook bij correct gebruik van het apparaat blijft altijd een bepaald restrisico bestaan dat niet kan worden uitgesloten. Uit het type en ontwerp van het apparaat kunnen de volgende potentiële gevaren worden afgeleid: - Contact met de onbeschermde schijf (snijwonden) - Ingrijpen in de nog draaiende schijf (snijwonden) - Wegslingeren van delen van de schijf (snijwonden of kneuzingen) - Wegslingeren van delen van het te bewerken materiaal (snijwonden of kneuzingen) - Brandgevaar door rondvliegende vonken - Schade aan het gehoor als er geen voorgeschreven gehoorbescherming wordt gedragen (gehoorverlies) - Inhaleren van slijpdeeltjes van materiaal en schijf - Elektrische schok bij het aanraken van niet-geïsoleerde elektrische componenten.33

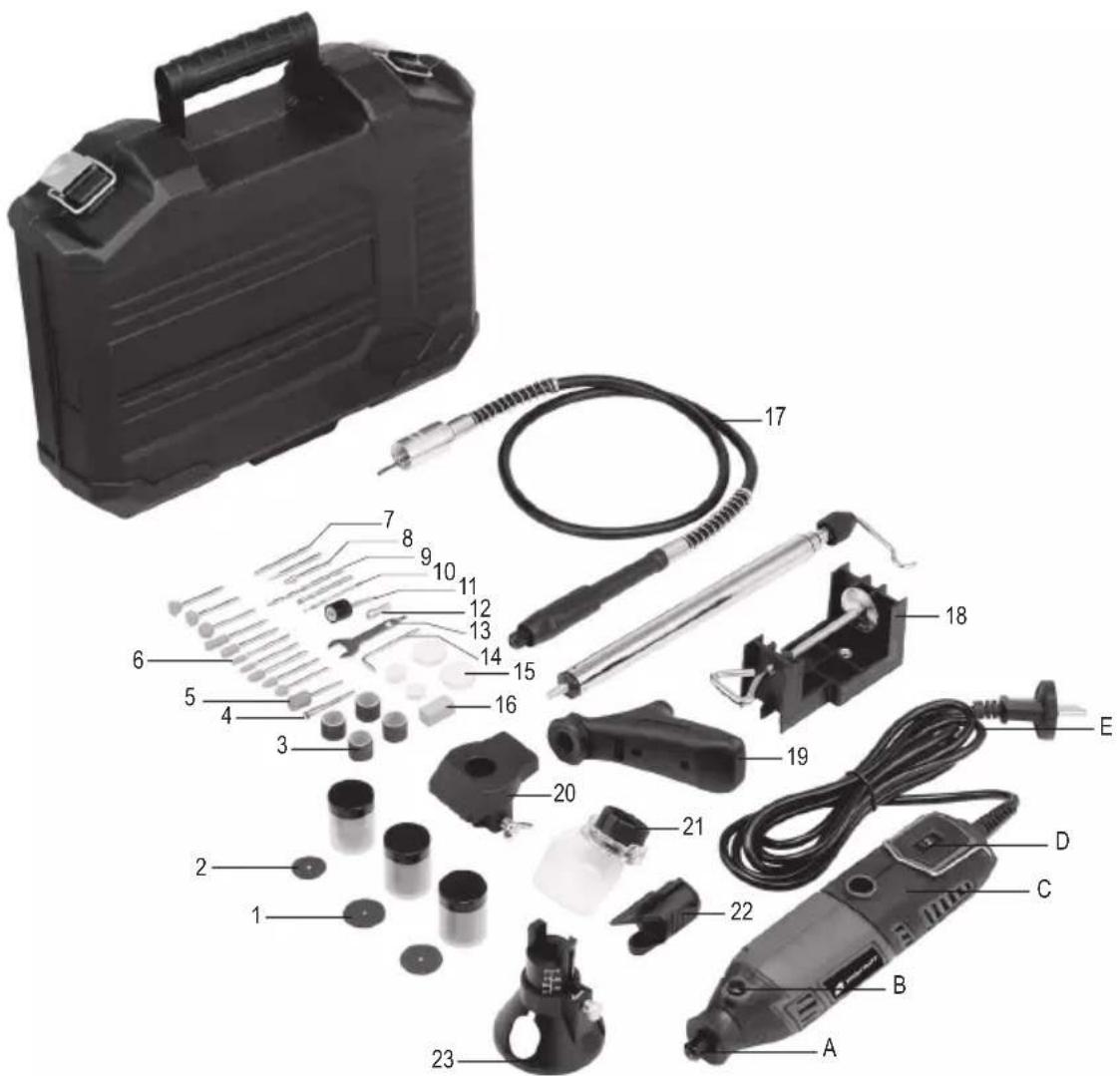

1 60x doorslijpschijven 2 40x schuurpapierschijven 3 4x schuurbanden/ringen 4 2x opname met schacht ø 3,2 mm (doorslijp-/ en schuurpapierschijven) 5 1x messenslijper 6 10x slijpstenen (met schacht) ø 3,2 mm 7 2x diamantslijper ø 3,2 mm 8 2x opname met schacht ø 3,2 mm (vilten schijf) 9 1x multifunctionele snijder ø 3,2 mm 10 2x boor ø 2,3/3,2 mm 11 1x opname voor schuurbanden ø 3,2 mm 12 1x spantang ø 2,3 mm 13 1x schroefsleutel 14 1x binnenzeskantsleutel 15 4x vilten schijf 16 1x slijpsteen 17 1x buigbare as 18 1x tafelklem en telescoopbuis 19 1x handgreep 20 1x slijpopzetstuk 21 1x transparante bescherming 22 1x messenslijp-opzetstuk 23 1x bovenhandfrees-opzetstuk 24 Draagkoffer34 A Werkspil B Asvergrendeling C Motor koolstofborstels (aan beide zijden in de houder) D Schakelaar E Stroomkabel met stekker

a) Aan-/uitschakelen en toerental

1. Zet het multifunctioneel gereedschap met behulp van de schakelaar (D) aan. Het multifunctioneel gereedschap

start op de laagste snelheid. Schakel naar het volgende niveau om de maximale snelheid in te stellen.

2. Schakel het multifunctioneel gereedschap uit met behulp van de schakelaar.

3. Schakel geleidelijk omhoog of omlaag om de rotatiesnelheid te regelen. Er kunnen vier snelheden worden inge-

steld. De eerste stand begint met de laagste, de tweede stand schakelt naar de hoogste snelheid. Beschikbare snelheden liggen tussen 8000 en 35000 omw/min. Let op! Verander de snelheid nooit terwijl het gereedschap in contact is met het werkstuk.

4. U kunt beginnen met werken zodra u een gereedschap heeft geïnstalleerd. Lees voor de installatie van gereed-

schap alinea “b) Gebruiksaanwijzing voor gereedschap en toebehoor” en voor het vastzetten van gereedschap in alinea “9. Werkwijze, a) Gereedschap vastzetten”. b) Gebruiksaanwijzing voor gereedschap en toebehoor

Slijpschijf (met schacht)

• Gebruik de slijpschijven (6) voor slijpen, ontbramen, ontroesten en slijpen.

• Reinig en verwijder de schuurstukken met de meegeleverde slijpsteen (16).

• Gebruik de slijpschijfpennen (7) (diamantschijf) om verschillende ma- terialen te graveren.

• Bewerk metalen met lage snelheid en bewerk geen hout of kunststof- fen.

Schuurband met houder

• De schuurbanden (3) zijn bestemd voor het schuren, gladmaken en uitvormen van hout en glasvezelversterkte kunststoffen. Steek de schuurband op de houder (11).35

• Gebruik de slijpsteen (16) voor het reinigen van vervuilde of voor het verwijderen van schuurlichamen, om groeven en andere oneffenheden recht te maken.

Vilten schijven met houder

• Draai (schroef) de vilten schijf (15) op de houder (8). Gebruik het om metalen en steenmaterialen te polijsten.

• Alleen polijsten met de omtrekszijden. De kopse kant laat krassen ach- ter op het werkstuk.

Doorslijpschijf met houder

• Bevestig een doorslijpschijf (1) op de houder (4). Draai de schroef goed vast. De doorslijpschijven dienen voor het snijden van metalen delen, plaatwerk, dun hout en kunststof.

• Bevestig een schuurpapierschijf (2) op de bijbehorende houder (4). Draai de schroef goed vast. De slijpschijven zijn bestemd voor het schuren, gladmaken en uitvormen van hout en glasvezelversterkte materialen.

• Druk op de asvergrendeling (B). Draai de as van het multifunctioneel gereedschap totdat u het vastklikken van de borgbout in de hoofdspindel voelt. De bout zakt in het vergrendelingsgat in de spil. Druk nooit op de asvergrendeling terwijl het gereedschap beweegt.

• Als de spantang (12) niet met de hand kan worden geopend, gebruik dan de meegeleverde schroefsleutel (13) om hem los te maken. Schroef de wartelmoer los, maar niet helemaal los als u de spantang niet vervangt.

• Kies de juiste maat spantang (2 maten beschikbaar, 2,3 en 3,2 mm). Vervang deze indien nodig. Een van de spantangen bevindt zich al in de gereedschapshouder van de aandrijfeenheid. De andere wordt apart als toebe- hoor meegeleverd.36

• Schuif de gereedschapsschacht in de spantang. Verwijder indien nodig vooraf een reeds vastgeklemd gereed- schap. Draai de spantang zo vast mogelijk. Gebruik hiervoor de schroefsleutel.

• De gereedschapsschacht moet in ongeveer tweederde van de lengte worden vastgeklemd om slaan en trillen te voorkomen als de klem te kort is. b) Montage en gebruik van extra voorzieningen 1Transparante bescherming monteren

• Installeer het transparante bescherming (21) om vooral uw ogen te beschermen tegen rondvliegende vonken tijdens de werkzaamheden. 2Monteer de greep

• Monteer de greep (19) met de montagering op het multifunctioneel gereedschap om extra geleiding met twee handen van het multifunctioneel gereedschap mogelijk te maken. 3Monteer de messenslijper en slijp de lemmeten

• Monteer de messenslijper (5) in de spantang op het multifunctioneel gereedschap.

• Plaats vervolgens het messenslijp-opzetstuk (22) met de montagering op het multifunctioneel gereedschap. U kunt nu met behulp van deze geleiding verschillende lemmeten aan de messenslijper voorbij trekken om ze te slijpen. 4Schuurbanden op de schuurbandhouder monteren

• Monteer de schuurbanden (3) op de schuurbandhouder (11). Steek ze hiervoor op het rubber van de houder. 5Het bovenfreesopzetstuk monteren en gebruiken

• Monteer een gereedschap, bijv. schuurmiddel, boor, multifunctionele snijder, etc. op het multifunctioneel gereed- schap.

• Plaats het bovenfreesopzetstuk (23) op de spil. Zet deze vast door hem met de vleugelmoer vast te draaien. Gebruik indien nodig de diepteaanslag.

• U kunt het multifunctioneel gereedschap nu als een bovenfrees of voor het boren van tegels gebruiken. Plaats het op een horizontaal oppervlak en schuif het langzaam naar voren. Slijp groeven en randen. Zorg ervoor dat u geen te grote snijddiepte kiest.

• Pas indien nodig de diepteaanslag meerdere keren aan en voer verschillende bewerkingsgangen uit om de uitein- delijke maat te bereiken. Draai de kartelschroef vast om de diepteaanslag vast te zetten.

• Stel de diepteaanslag bij het boren van tegels in op de noodzakelijke boordiepte (iets meer dan de tegeldikte). 6Schuuropzetstuk monteren en gebruiken

• Monteer een schuurgereedschap, bijv. schuurmiddel en schuurpapierband etc. op het multifunctioneel gereed- schap.

• Plaats het schuuropzetstuk (20) op de spil. Zet deze vast door hem met de vleugelmoer vast te draaien.37 Bij het werken met het schuuropzetstuk moet u altijd werken tegen een stevig bevestigd deel van de verwerkingscomponenten. Span het werkstuk bijv. in een bankschroef en beweeg het multifunctioneel gereedschap. Het multifunctioneel gereedschap kan ook worden bevestigd en het werkstuk kan worden bewogen als het groot genoeg is.

• Plaats het geleidingsvlak in een rechte hoek ten opzichte van het te bewerken vlak aan een zijkant van het werk- stuk en begin met het slijpen. De schuine geleiding is geschikt om onder een geschikte hoek te slijpen, bijv. bij het slijpen van beitelpunten en dergelijke. 7Verwijderen van slijpschijven

• Plaats de slijpsteen (16) op een vlakke ondergrond, houd hem iets vast en beweeg de te verwijderen slijpschijf heen en weer in de gewenste hoek, recht en zonder te stotteren op de hele lengte van de slijpsteen. Breng de slijpschijven niet over de rand van de slijpsteen. U zult wegglijden. Druk bij het werken aan het roterende gereedschap niet op slechts één plek van de slijpsteen. Als dit meerdere keren wordt herhaald, kan dit een groef in de slijpsteen veroorzaken. c) Werk met de buigbare as Installeer het gereedschap dat nodig is voor uw werkzaamheden in de spantang in de greep van de buigbare as in plaats van direct in het multifunctioneel gereedschap. Werk dan met deze extensie. Werken met de buigbare as (17) maakt het mogelijk om moeilijk bereikbare plekken te bereiken. Om de buigbare as te gebruiken tijdens de werkzaam- heden, moet het multifunctioneel gereedschap aan de meegeleverde standaard (18) worden gehangen. 1Gereedschap plaatsen of vervangen Ga voor het inbouwen, het plaatsen of vervangen van gereedschap op de buigbare as (17) als volgt te werk:

1. Draai de as een beetje totdat de gaten op de as en op de handgreep zijn uitgelijnd.

2. Steek de binnenzeskantsleutel (14) in de gaten om de as te vergrendelen.

3. Gebruik de sleutel (13) om de moer van de spantang (op de greep) los of vast te draaien.

4. Voer hierna de stappen uit voor het monteren en in elkaar zetten of vervangen van gereedschap. Lees hiervoor

hoofdstuk alinea “a) Gereedschap vastzetten”. Het vergrendelen met de spilvergrendeling is hier natuurlijk niet nodig. In dit geval wordt de binnenzeskantsleutel gebruikt.38 Maak de as niet los en draai hem niet tijdens het eraf draaien, voordat u hem eerder heeft vergrendeld. In dit geval kunt u de buigbare as beschadigen. d) Standaard monteren Monteer en bevestig de standaard (tafelklem en telescoopbuis) als volgt:

1. Schroef de schroefklem van de tafelklem (18) op een werk-/tafelblad passende dikte met de staafhouder naar

2. Schroef het stuk met schroefdraad op de telescoopbuis in het bovenste of zijdelingse schroefdraad van de staaf-

3. Hang de metalen greep van het multifunctioneel gereedschap aan de gebogen haak aan de bovenkant van de

4. De hoogte van de standaard kan met behulp van de telescoopbuis worden ingesteld. Fixeer de gewenste positie

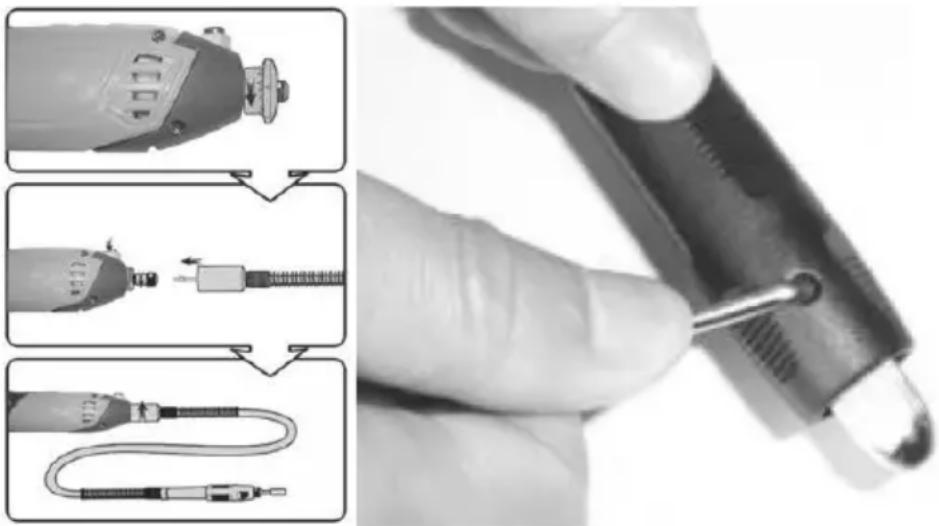

door aan de buis te draaien. 1Sluit de buigbare as aan op het multifunctioneel gereedschap

1. Trek de aandrijfas van de buigbare as een beetje uit de beschermhoes en steek deze in de spantang/houder op

het multifunctioneel gereedschap.

2. Steek de as stevig en veilig in de houder op de hoofdspil (A). Schroef deze daarna met de wartelmoer vast op het

multifunctioneel gereedschap.

3. Als deze losraakt en zonder de meenemer loopt, wordt het vierkant (binnen en buiten) afgeschraapt. De ashouder

of de as worden daardoor onbruikbaar. e) Opmerkingen over het werk

• Raak bij werkzaamheden aan het werkstuk alleen het uiteinde/de greep van de as (gereedschapshouder) aan.

• Laat het elektrisch gereedschap na intensief gebruik enkele minuten stationair draaien om de motor te koelen.

• Slijp- en doorslijpschijven worden tijdens het werken zeer heet. Raak ze pas aan als ze zijn afgekoeld.

• Gebruik het multifunctioneel gereedschap niet in de buurt van brandbaar materiaal. Door vonken kunnen deze materialen vlam vatten. De vonken zijn zeer heet en kunnen ook letsel veroorzaken.

• Zorgervoordathetslijpgereedschaphetwerkstukondereenhoekvanca.15°tot30°raakt.Beweeghetlang- zaam tijdens de bewerking.39 Oefen geen grote druk uit op het gereedschap. De beste slijp- en snijdresultaten kunnen worden bereikt met slechts een lichte druk op het gereedschap. Overmatige druk zal het slijpgereedschap beschadigen en kan ernstig letsel veroorzaken. f) Opmerkingen over het gebruik van slijpschijven

• Monteer de slijpschijven niet op het apparaat zonder een goedgekeurd spanmiddel te hebben gemonteerd. Ze moeten worden gemonteerd op het type machine waarvoor ze zijn bedoeld. Overmatige trillingen kunnen breuken veroorzaken.

• Pak de nieuwe slijpschijven voorzichtig uit en reinig ze met een borstel. Onderzoek ze op mogelijke transportscha- de. Onzorgvuldige omgang kan de slijpschijf tijdens het uitpakken beschadigen.

• Test de slijpschijf met een klanktest. Om dit te doen, slaat u zachtjes op de schone slijpschijf met een niet-metalen voorwerp. Als er scheuren zijn die duiden op een snel breken van de schijf, is de klank niet meer helder meer juist dof. Zo'n slijpschijf mag niet meer worden gebruikt.

• Laat de slijpschijf niet vallen en vermijd plotselinge stoten.

• Als een slijpschijf tijdens gebruik slijt, neemt de omloopsnelheid af. Bij constante snelheid neemt het slijpvermogen zodoende af. g) Omgang, transport en opslag van slijpschijven Slijpschijven zijn breekbaar en gevoelig voor stoten en schokken. Daarom zijn speciale maatregelen nodig:

• Gebruik geen gevallen of beschadigde slijpschijven.

• Vermijd trillingen of schokken tijdens het gebruik.

• Voorkom beschadigingen aan het boorgat van de houder.

• Vermijd overmatige belasting van het slijpoppervlak.

• Bewaar de slijpschijven op een droge, vorstvrije plaats en bij een constante normale temperatuur.

10. Onderhoud en reiniging

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

• Verbreek voor iedere reiniging de verbinding met de stroomvoorziening.

• Gebruik voor de reiniging van de behuizing van het product een droge, pluisvrije doek. Als dit niet genoeg is, verwijder dan ernstigere verontreinigingen met behulp van een doek dat is bevochtigd met een zeepoplossing. Vermijd de ophoping van stofafzettingen in de ventilatieopeningen. Reinig alle ventilatieopeningen van het appa- raat om oververhitting van de aandrijfmotor te voorkomen.40

• De koolstofborstels van het apparaat zijn aan slijtage onderhevige delen. Ze slijten met de tijd. Vervang de koolstofborstels nooit zelf. Laat dit onderhoudswerk door ervaren specialist uitvoeren.

• Controleer regelmatig de motor koolstofborstels (C) (houder eruit draaien).

• Vervang alleen beide koolstofborstels gelijktijdig om het apparaat niet te beschadigen.

• Gebruik het apparaat nooit met slechts een koolstofborstel.

Reinig het multifunctioneel gereedschap en al het toebehoor voordat u het opbergt. Berg ze allemaal samen op in de koffer (24) op een beschermde, veilige plaats buiten het bereik van kinderen. Vermijd vocht en te hoge of te lage temperaturen. Bewaar het product naar mogelijkheid op een donkere plek. Berg het product niet op in een plastic folieverpakking om het ontstaan van condensatie te voorkomen.

Elektronische apparaten zijn recyclebaar en horen niet bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.41
