MW-138 - Utensili multifunzione Toolcraft - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo MW-138 Toolcraft in formato PDF.
| Tipo di prodotto | Utensile multifunzione rotante |
| Marca | Toolcraft |
| Modello | MW-138 |
| Numero di pezzi | 137 |
| Dimensioni (L x L x H) | 228 x 53 x 58 mm |
| Peso | 711 g |
| Alimentazione | 230-240 V~, 50 Hz, 170 W |
| Gamma di velocità a vuoto | 8000 - 35000 giri/min |
| Lunghezza del cavo | 1,8 m |
| Pressione acustica | 73 dB(A) ± 3 dB(A) |
| Potenza acustica | 84 dB(A) ± 3 dB(A) |
| Grado di protezione | IP20 |
| Classe di protezione | II |
| Funzioni principali | Levigatura, taglio, incisione, lucidatura, affilatura, foratura (con accessorio fresatura superiore) |
| Materiali compatibili | Metallo, legno, plastica, vetro, piastrelle ceramiche |
| Accessori forniti | Albero flessibile, morsa da tavolo, protezione trasparente, impugnatura, accessorio fresatura superiore, accessorio per levigatura, dispositivo per affilatura lame, 60 dischi separatori, 40 dischi abrasivi, 10 corpi abrasivi, 2 punte da trapano, 2 mole diamantate, ecc. |
| Manutenzione e pulizia | Scollegare prima della pulizia; utilizzare un panno asciutto; pulire le aperture di ventilazione; non utilizzare prodotti aggressivi |
| Sicurezza | Obbligo di occhiali e protezione uditiva; protezione trasparente fornita; arresto di emergenza tramite interruttore; blocco mandrino integrato |
| Ricambi e riparabilità | Spazzole di carbone sostituibili da un professionista; pinze di serraggio di ricambio disponibili (2,3 mm e 3,2 mm) |
| Garanzia | Garanzia legale (annullata in caso di mancato rispetto delle istruzioni) |
| Uso previsto | Domestico e hobby, solo interni asciutti |
Domande frequenti - MW-138 Toolcraft
Domande degli utenti su MW-138 Toolcraft
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Utensili multifunzione in formato PDF gratuitamente! Trova il tuo manuale MW-138 - Toolcraft e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MW-138 del marchio Toolcraft.
MANUALE UTENTE MW-138 Toolcraft
Set utensili multifunzione 137 pezzi 170 W
N°.: 2149779 Pagina 42 - 61
- Introduzione 43
- Spiegazione dei simboli....43
- Utilizzo conforme ....44
- Contenuto della confezione 44
- Caratteristiche e funzioni 45
- Avvertenze per la sicurezza....46
a) Informazioni generali 46
b) Dispositivi collegati 46
c) Persone e prodotto....47
d) Sicurezza personale....47
e) Sicurezza nell'area di lavoro....48
f) Istruzioni per la sicurezza sul lavoro....48
g) Avvertenze per la levigatura....49
h) Avviso di contraccolpo....50
i) Sicurezza elettrica....50
j) Utilizzo e trattamento del prodotto....51
k) Rischi residui....52
- Dispositivi di comando....53
- Messa in funzione....54
a) Accensione/spegnimento e velocità di rotazione....54
b) Istruzioni per l'uso di utensili e accessori....54
- Funzionamento....55
a) Serraggio di utensili....55
b) Montaggio e utilizzo di dispositivi aggiuntivi 56

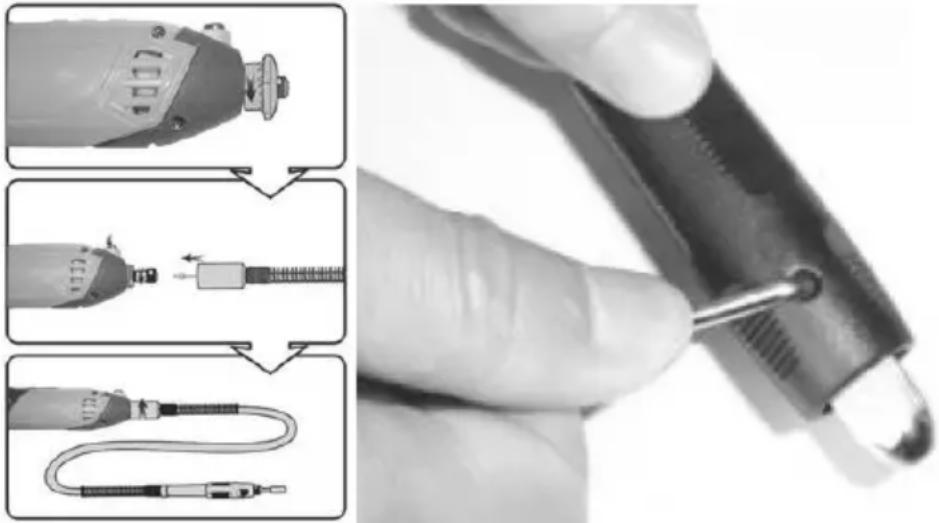

c) Lavorare con l'albero flessibile ....57
d) Montare il supporto....58
e) Note sul lavoro....58
f) Istruzioni per l'uso di corpi abrasivi....59
g) Manipolazione, trasporto e stoccaggio di corpi abrasivi 59
-
Manutenzione e pulizia....59
-
Manutenzione 60
- Cuscinetti....60
- Smaltimento....60
- Dati tecnici 61

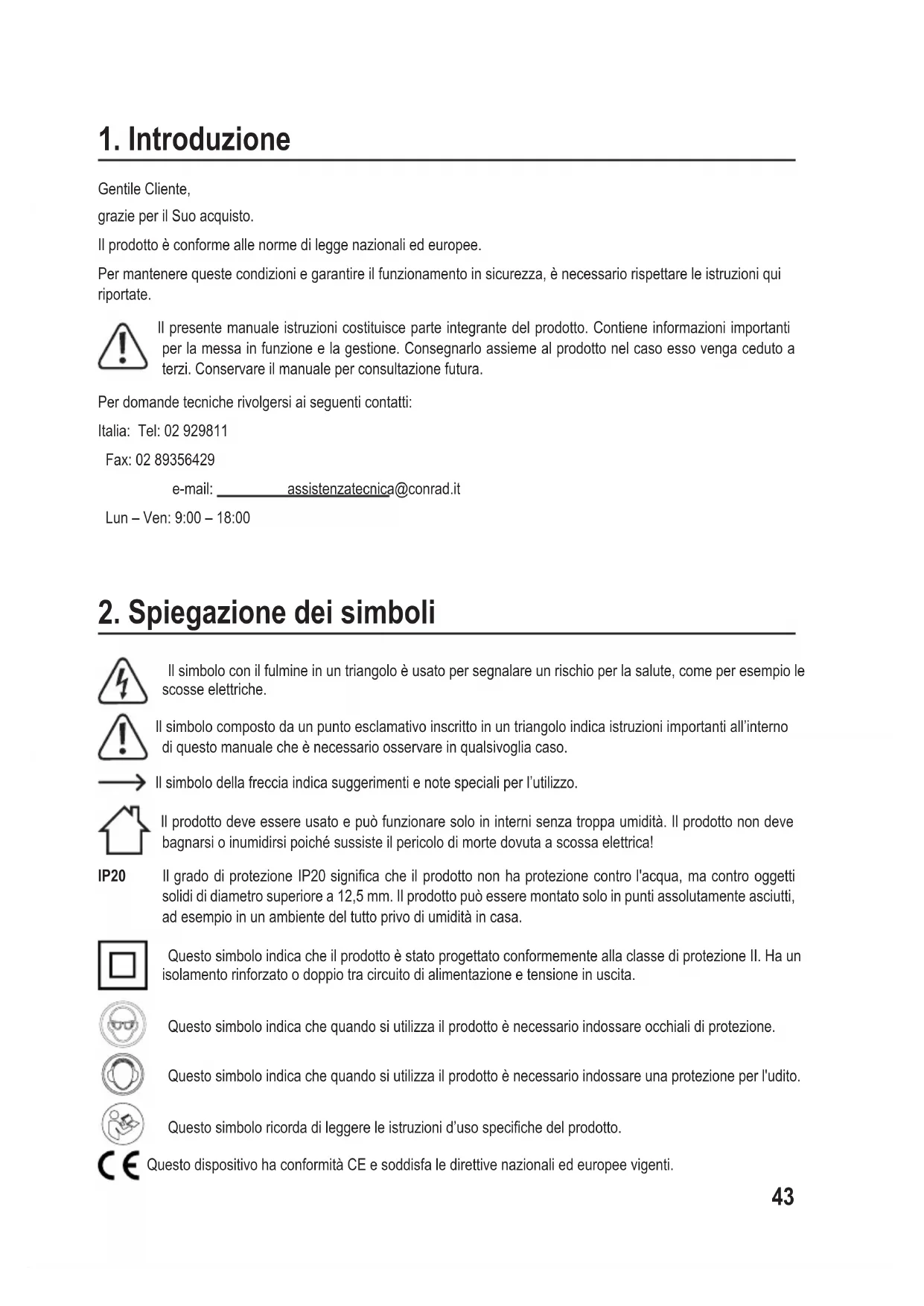

1. Introduzione
Gentile Cliente,
grazie per il Suo acquisto.
Il prodotto è conforme alle norme di legge nazionali ed europee.
Per mantenere queste condizioni e garantire il funzionamento in sicurezza, è necessario rispettare le istruzioni qui riportate.
Il presente manuale istruzioni costituisce parte integrante del prodotto. Contiene informazioni importanti per la messa in funzione e la gestione. Consegnarlo assieme al prodotto nel caso esso venga ceduto a terzi. Conservare il manuale per consultazione futura.
Per domande tecniche rivolgersi ai seguenti contatti:
Italia: Tel: 02 929811
Fax: 02 89356429
e-mail: assistenzatecnica@conrad.it
Lun – Ven: 9:00 – 18:00
2. Spiegazione dei simboli
Il simbolo con il fulmine in un triangolo è usato per segnalare un rischio per la salute, come per esempio le scosse elettriche.
Il simbolo composto da un punto esclamativo inscritto in un triangolo indica istruzioni importanti all'interno di questo manuale che è necessario osservare in qualsivoglia caso.
Il simbolo della freccia indica suggerimenti e note speciali per l'utilizzo.
Il prodotto deve essere usato e può funzionare solo in interni senza troppa umidità. Il prodotto non deve bagnarsi o inumidirsi poiché sussiste il pericolo di morte dovuta a scossa elettrica!
IP20
Il grado di protezione IP20 significa che il prodotto non ha protezione contro l'acqua, ma contro oggetti solidi di diametro superiore a 12,5 mm. Il prodotto può essere montato solo in punti assolutamente asciutti, ad esempio in un ambiente del tutto privo di umidità in casa.
Questo simbolo indica che il prodotto è stato progettato conformemente alla classe di protezione II. Ha un isolamento rinforzato o doppio tra circuito di alimentazione e tensione in uscita.
Questo simbolo indica che quando si utilizza il prodotto è necessario indossare occhiali di protezione.
Questo simbolo indica che quando si utilizza il prodotto è necessario indossare una protezione per l'udito.
Questo simbolo ricorda di leggere le istruzioni d'uso specifiche del prodotto.
Questo dispositivo ha conformità CE e soddisfa le direttive nazionali ed europee vigenti.
3. Utilizzo conforme
Il prodotto viene utilizzato per diversi tipi di lavorazioni. Gli impieghi tipici sono: lucidatura, taglio, levigatura, incisione ecc. di metallo, piastrelle di ceramica, vetro, plastica o legno. Gli accessori intercambiabili in dotazione, come ad esempio l'albero flessibile con impugnatura, migliorano la guida degli utensili e la lavorazione nei punti poco accessibili. Un dispositivo di affilatura per lame e una mola speciale consentono l'affilatura delle lame. Possono occorrere dispositivi aggiuntivi, non inclusi nella fornitura, ad es. le morse, per l'esecuzione di lavori specifici. Il prodotto è inteso solo per uso domestico/hobby. Non deve essere utilizzato in settori commerciali. Tutte le applicazioni non indicate nel capitolo "Uso previsto" sono considerate uso non previsto. L'utensile multifunzione non è progettato come trapano. Le punte possono essere utilizzate solo insieme all'accessorio per fresare. Il dispositivo non deve essere utilizzato per i seguenti scopi:
- lavorazione di altri materiali non elencati nell'uso previsto;
- utilizzo con una lama di sega,
- impiego come dispositivo fisso,
- utilizzo come azionamento per altri dispositivi.
Sussiste il pericolo di lesioni.
L'uso è consentito solo in ambienti chiusi e non all'aperto. Il contatto con l'umidità, come ad esempio in bagno o in luoghi simili, deve essere assolutamente evitato.
Per motivi di sicurezza e di omologazione, il prodotto non deve essere smontato e/o modificato. Nel caso in cui il prodotto venga utilizzato per scopi diversi da quelli precedentemente descritti, potrebbe subire dei danni. Inoltre un utilizzo inappropriato potrebbe causare pericoli come per esempio cortocircuiti, incendi, scosse elettriche, ecc. Leggere attentamente le istruzioni per l'uso e rispettarle. Consegnare il prodotto ad altre persone solo insieme alle istruzioni per l'uso.
Tutti i nomi di società e di prodotti citati sono marchi di fabbrica dei rispettivi proprietari. Tutti i diritti riservati.

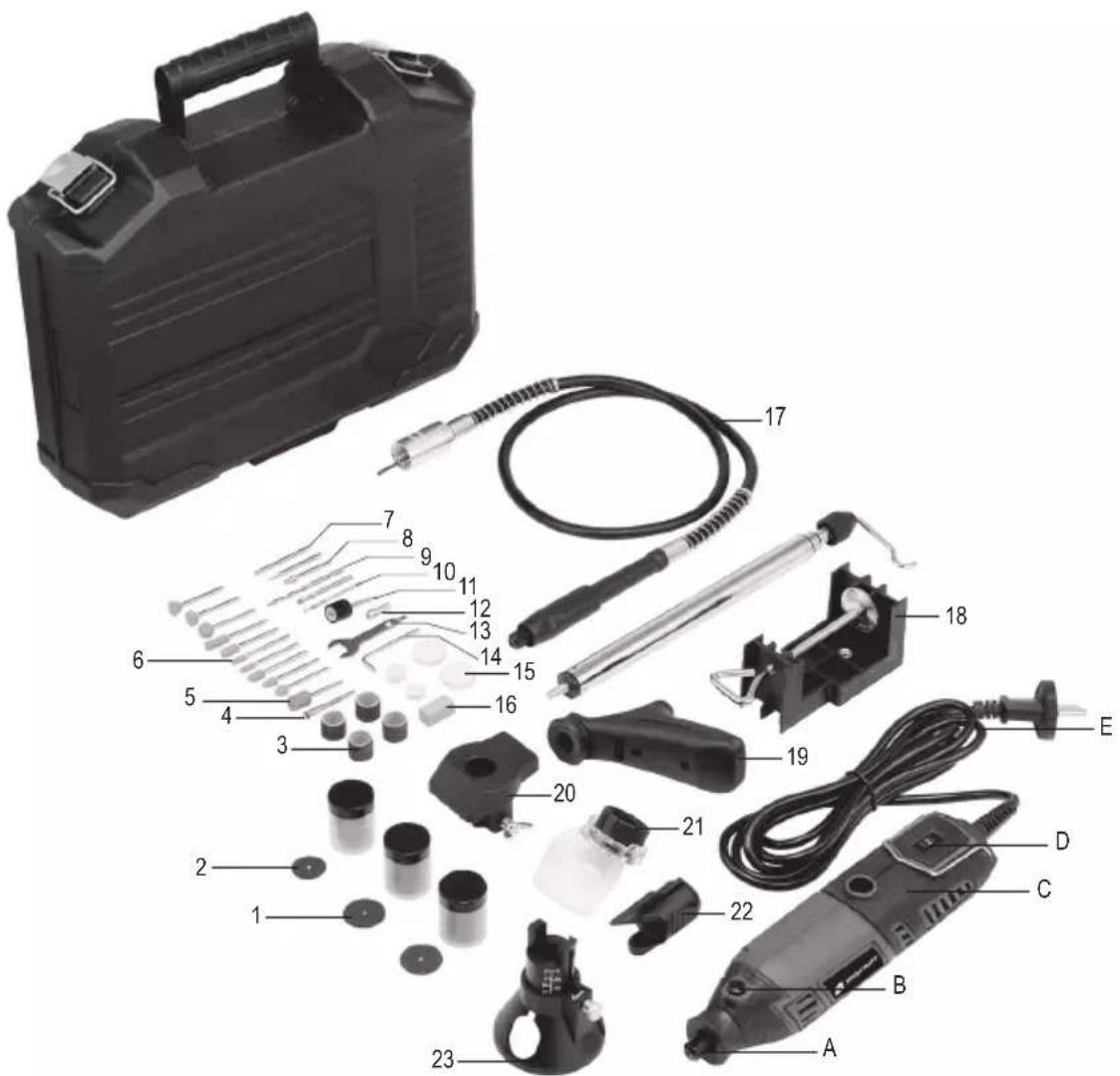

4. Contenuto della confezione
- Utensile multifunzione
- 60 dischi da taglio
• 40 dischi di carta abrasiva
• 10 mole (con codolo) ø 3,2 mm
• 1 supporto per nastri abrasivi ∅ 3,2 mm
• 4 nastri abrasivi/mole cilindriche - 2 punte da trapano ∅ 2,3/3,2 mm
• 2 dischi diamantati ∅ 3,2 mm - 2 supporti con codolo ∅ 3,2 mm
• 4 dischi in feltro
• 1 pietra abrasiva
• 1 pinza di serraggio ø 2,3 mm
• 1 chiave inglese
• 1 taglierina multifunzione ∅ 3,2 mm
• 1 dispositivo di affilatura per lame
- 1 albero flessibile
• 1 morsetto da tavolo e supporto
- 1 accessorio per fresare
- 1 impugnatura
• 1 supporto per nastro abrasivo
• 1 protezione trasparente
• 1 accessorio di smerigliatura per lame
• 1 chiave esagonale
- 1 valigetta
- Istruzioni per l'uso
Istruzioni di funzionamento aggiornate
È possibile scaricare le istruzioni per l'uso aggiornate al link www.conrad.com/downloads o tramite la scansione del codice QR. Seguire le istruzioni sul sito web.
5. Caratteristiche e funzioni
- Con albero flessibile
- Velocità a vuoto regolabili da 8000 a 35000 giri/min.
• 230 V/CA, 50 Hz, 170 W - Diversi dispositivi aggiuntivi come impugnatura morbida e accessorio per fresare ecc.
- Accessorio di smerigliatura per lame
- Protezione trasparente per lavorare in modo sicuro
Leggere attentamente le istruzioni per l'uso e rispettare in particolare le avvertenze per la sicurezza. Nel caso in cui non vengano osservate le avvertenze per la sicurezza e le indicazioni relative all'utilizzo conforme contenute in queste istruzioni per l'uso, non ci assumiamo alcuna responsabilità per eventuali conseguenti danni a cose o persone. Inoltre in questi casi la garanzia decade.
a) Informazioni generali
- Questo prodotto non è un giocattolo. Tenerlo fuori dalla portata di bambini e animali domestici.
- Non lasciare incustodito il materiale di imballaggio. Potrebbe trasformarsi in un pericoloso giocattolo per i bambini.
- Proteggere il prodotto dalle temperature estreme, dalla luce solare diretta, da forti vibrazioni, dall'acqua, dall'eccessiva umidità, da gas, vapori o solventi infiammabili.
- Non sottoporre il prodotto ad alcuna sollecitazione meccanica.
-
Nel caso non sia più possibile l'uso in piena sicurezza, disattivare il prodotto ed evitare che possa essere utilizzato in modo improprio. La sicurezza d'uso non è più garantita, se il prodotto:
-
presenta danni visibili,
- non funziona più correttamente,
- è stato conservato per periodi prolungati in condizioni ambientali sfavorevoli oppure
-
è stato esposto a considerevoli sollecitazioni dovute al trasporto.
-
Maneggiare il prodotto con cautela. Urti, colpi o la caduta anche da un'altezza minima potrebbero danneggiarlo.
- Rivolgersi a un esperto in caso di dubbi relativi al funzionamento, alla sicurezza o alle modalità di collegamento del prodotto.
- Far eseguire i lavori di manutenzione, adattamento e riparazione esclusivamente da un esperto o da un laboratorio specializzato.
- In caso di ulteriori domande a cui non viene data risposta in queste istruzioni per l'uso, rivolgersi al nostro servizio tecnico clienti oppure ad altri specialisti.
b) Dispositivi collegati
- Osservare anche le avvertenze per la sicurezza e le istruzioni per l'uso degli altri dispositivi a cui viene collegato il prodotto.
c) Persone e prodotto
- Non ostruire le aperture di ventilazione sul prodotto. Pulire le aperture di ventilazione periodicamente. La ventola del motore aspira polvere nell'alloggiamento e un forte accumulo di polvere metallica può causare pericoli elettrici.
- Tenere il prodotto fuori dalla portata dei bambini e di persone non istruite al suo utilizzo. Il prodotto è pericoloso se utilizzate da persone inesperte.
- Si prega di osservare le norme antinfortunistiche delle associazioni di categoria relative alle installazioni elettriche e all'uso di attrezzature negli impianti industriali.
- In scuole, centri di formazione e luoghi di ricreazione la manipolazione del prodotto è responsabilità del personale qualificato.
d) Sicurezza personale
- Rimanere vigili, tenere sotto controllo i movimenti e applicare il buon senso quando si utilizza un utensile multifunzione. Non utilizzare l'utensile multifunzione in caso di stanchezza o sotto l'effetto di medicinali, alcolici o farmaci. Un movimento disattento durante il lavoro con l'utensile multifunzione può causare gravi lesioni.
- Utilizzare attrezzature per la protezione personale. Indossare sempre una protezione oculare. Indossare i dispositivi di protezione individuale come maschera antipolvere, scarpe di sicurezza antiscivolo, casco protettivo o protezioni per l'udito, in base alle condizioni di utilizzo, riduce il rischio di lesioni.
- Evitare l'avviamento accidentale dell'utensile multifunzione. Assicurarsi che l'interruttore di accensione sia spento prima di collegare l'apparecchio alla rete elettrica, sollevarlo o trasportarlo. Se durante il trasporto del dispositivo si ha il dito sull'interruttore o si collega il dispositivo all'alimentazione elettrica, possono verificarsi incidenti.
- Rimuovere eventuali strumenti di regolazione o chiavi prima di accendere l'utensile elettrico. Un utensile o una chiave in una parte rotante del dispositivo può causare lesioni. Se una chiave a vite o di regolazione rimane su una parte rotante dell'utensile, il rischio di lesioni è maggiore.
- Evitare di assumere una postura anomala. Garantire un supporto sicuro e mantenere l'equilibrio in ogni momento. In questo modo è possibile controllare meglio l'utensile multifunzione in situazioni impreviste. Ad esempio, non piegarsi troppo in avanti. Scegliere una posizione stabile e mantenere sempre l'equilibrio. In questo modo è possibile controllare meglio l'utensile multifunzione nelle situazioni imprevedibili.
- Vestirsi correttamente. Non indossare indumenti larghi né gioielli. Tenere i capelli, gli indumenti e i guanti lontani dalle parti in movimento. Gli indumenti larghi, i gioielli o i capelli lunghi possono incastrarsi nelle parti in movimento.
- Se si possono montare sistemi di aspirazione e captazione della polvere, verificare che siano ben collegati e utilizzati correttamente. L'utilizzo di questi dispositivi riduce i pericoli dovuti alla polvere.
e) Sicurezza nell'area di lavoro
- Tenere pulita e ben illuminata l'area di lavoro. Il disordine e la mancanza di luce nell'area di lavoro possono causare incidenti.
- Gli utensili multifunzione non devono essere utilizzati in ambienti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli utensili multifunzione producono scintille che possono far incendiare polvere o vapori.
- Quando si utilizza un utensile multifunzione, i bambini e le altre persone non autorizzate devono essere tenuti lontani. Un'eventuale distrazione può far perdere il controllo del dispositivo.
f) Istruzioni per la sicurezza sul lavoro
- Tenere il cavo di alimentazione lontano da utensili rotanti. Se si perde il controllo del dispositivo, il cavo di alimentazione può tagliarsi o impigliarsi e la mano o il braccio possono restare incastrati nell'utensile rotante.
- Non appoggiare mai l'utensile multifunzione prima che l'utensile in uso sia completamente fermo. L'utensile rotante può entrare a contatto con la superficie di appoggio, facendo perdere il controllo dell'utensile multifunzione.
- Non far funzionare l'utensile multifunzione mentre lo si indossa. Gli indumenti possono impigliarsi a causa del contatto casuale con l'utensile rotante, che può perforare il corpo.
- Utilizzare morse, morsetti a C, morsetti o altri dispositivi pratici per fissare un pezzo su una superficie stabile. Tenere il pezzo con la mano o appoggiarlo contro il corpo non dà stabilità: si può perdere il controllo e causare possibili lesioni.
- Per ridurre il rischio di esplosione, scosse elettriche o danni materiali, controllare sempre l'area di lavoro per verificare la presenza di condutture del gas nascoste, linee elettriche o condotte di acqua quando si esegue un taglio cieco su parti integrate.
- Tenere le mani lontane da tutti i bordi taglienti e dalle parti mobili. Non toccare sotto il pezzo.
- Se sono presenti altre persone, assicurarsi che sia mantenuta una corretta distanza di sicurezza dall'area di lavoro. Tutti coloro che entrano nell'area di lavoro devono indossare dispositivi di protezione individuale.
- I frammenti del pezzo o gli utensili di applicazione rotti possono volare via e causare lesioni a persone anche al di fuori dell'area di lavoro diretta.
- Non utilizzare utensili smussati o danneggiati. Possono provocare attrito eccessivo, blocco e contraccolpo.
- Familiarizzare con il pezzo da lavorare. Rimuovere o segare i chiodi e le teste delle viti prima di affilare. Oggetti duri e nascosti con una lama possono causare un contraccolpo dell'utensile.
- Evitare l'accumulo di polvere nell'area di lavoro. Le polveri possono incendiarsi facilmente. Pericolo di incendio!
- Utilizzare l'utensile multifunzione esclusivamente per la levigatura a secco e non per l'affilatura di materiali bagnati. L'ingresso di acqua può danneggiare l'utensile multifunzione.
- Indossare una maschera antipolvere, soprattutto quando si lavora con i seguenti materiali:
- piombo da vernici contenenti piombo
- silice cristallina da mattoni, cemento e altre opere murarie
-
arsenico e cromo da legno trattato chimicamente
-
L'inalazione di queste polveri nocive/tossiche può mettere a rischio la salute dell'utilizzatore e di altre persone. Il rischio di questo contatto con sostanze chimiche dipende dalla frequenza di tali lavori. Per ridurre il contatto con queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione individuale collaudati, come maschere antipolvere, appositamente progettate per il filtraggio di particelle microscopiche.
- Utilizzare una maschera antipolvere, una protezione per l'udito, guanti protettivi o un grembiule speciale che tiene lontane piccole particelle di materiale e di levigatura. Gli occhi devono essere protetti dai corpi estranei che volano in giro, presenti in diverse applicazioni. La maschera antipolvere o respiratoria deve filtrare la polvere che si forma durante l'uso. Se si è esposti a un rumore forte e prolungato, si può subire una perdita di udito.
g) Avvertenze per la levigatura
- Utilizzare esclusivamente le mole approvate per l'utensile multifunzione e la protezione trasparente prevista per tali mole. Le mole non progettate per l'utensile multifunzione non possono essere schermate in modo sufficiente e non sono sicure.
- Le mole devono essere utilizzate solo per le applicazioni consigliate. Non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono destinati alla rimozione del materiale con il bordo del disco. L'applicazione di forza laterale su queste mole può causarne la rottura.
- Utilizzare sempre pinze di serraggio non danneggiate nelle dimensioni e nella forma corrette per la mola scelta.
• Non utilizzare mole usurate di utensili multifunzione di grandi dimensioni. - Le mole per dispositivi più grandi non sono progettate per aumentare il numero di giri di quelli più piccoli e possono rompersi.
- ATTENZIONE! Sul dispositivo è presente un blocco del mandrino. Non premere mai il blocco del mandrino quando la mola ruota!
- Questo utensile multifunzione non è adatto per lavorare con spazzole metalliche. Non utilizzare accessori che non siano stati progettati e consigliati dal produttore per questo prodotto. Anche se è possibile fissare accessori non idonei, questo non garantisce un utilizzo sicuro degli stessi. Il numero di giri consentito dell'utensile in uso deve essere almeno pari alla velocità massima indicata sull'utensile multifunzione. Gli accessori che girano più velocemente del consentito possono essere distrutti.
- Il diametro esterno e lo spessore dello strumento in uso devono corrispondere alle dimensioni dell'utensile multifunzione. Gli utensili non correttamente dimensionati non possono essere adeguatamente schermati né controllati.
- Le mole, i dischi abrasivi o altri accessori devono essere inseriti con precisione nella pinza di serraggio. Gli utensili che non si adattano perfettamente girano in modo irregolare, vibrano molto forte e possono far perdere il controllo.
h) Avviso di contraccolpo
- Il contraccolpo è la reazione improvvisa a causa di un utensile rotante agganciato o bloccato, come mola, disco abrasivo, spazzola metallica, ecc. L'aggancio o il blocco provoca un arresto brusco dell'utensile rotante. In questo modo un utensile multifunzione accelera in modo incontrollato nella direzione di rotazione dell'utensile nel punto di blocco. Ad esempio, se una mola nel pezzo è ferma o bloccata, il bordo della mola che entra nel pezzo può impigliarsi e quindi rompere la mola o causare un contraccolpo. La mola si sposta quindi verso l'operatore o lontano da esso, a seconda della direzione di rotazione della mola nel punto di blocco. In questo caso, anche le mole possono rompersi. Un contraccolpo è la conseguenza di un utilizzo errato o difettoso dell'utensile multifunzione. Può essere evitato con le dovute precauzioni, come descritto di seguito.
- Tenere saldamente l'utensile multifunzione e portare il corpo e le braccia in una posizione che consente di intercettare le forze del contraccolpo. Utilizzare sempre l'impugnatura aggiuntiva, se presente, per avere il massimo controllo delle forze del contraccolpo o dei momenti di reazione all'avvio. Con le dovute precauzioni è possibile padroneggiare le forze del contraccolpo e di reazione.
- Non portare mai la mano in prossimità degli utensili rotanti. L'utensile può muoversi sopra la mano durante il contraccolpo.
- Evitare con il proprio corpo l'area in cui l'utensile multifunzione viene spostato in caso di contraccolpo. Il contraccolpo aziona l'utensile multifunzione nella direzione opposta al movimento della mola nel punto di blocco.
- Lavorare con particolare attenzione in angoli, bordi affilati ecc. Impedire che gli utensili rimbalzino dal pezzo e si inceppino. L'utensile rotante tende a inclinarsi in presenza di angoli, spigoli vivi o quando rimbalza. Ciò provoca una perdita di controllo o un contraccolpo.
- Non utilizzare lame di sega dentate. Questi utensili causano spesso un contraccolpo o la perdita del controllo dell'utensile multifunzione.
i) Sicurezza elettrica
- Prima di collegare alla rete elettrica, verificare la corrispondenza dei valori di tensione con quelli indicati nella targhetta identificativa del prodotto.
- Il prodotto è stato progettato in classe di protezione II. Come fonte di tensione può essere utilizzata solo una presa elettrica regolamentare (230 V/CA, 50 Hz) collegata alla rete elettrica pubblica.
- La presa deve essere installata vicino all'apparecchio e deve essere facilmente accessibile.
- Per estrarre la spina dalla presa di alimentazione non tirare mai il cavo, ma afferrare bene la spina.
- Se si prevede di non usare l'apparecchio per un lungo periodo, scollegare la spina dalla presa di corrente.
- Per motivi di sicurezza, scollegare sempre la spina dalla presa di corrente durante un temporale.
- Fare attenzione affinché il cavo di alimentazione non venga schiacciato, piegato, danneggiato da oggetti taglienti né esposto ad altre sollecitazioni meccaniche. Evitare un eccessivo stress termico del cavo di alimentazione con caldo o freddo eccessivi. Non modificare il cavo di alimentazione. In caso contrario, il cavo di alimentazione può essere danneggiato. Un cavo danneggiato può causare una scossa elettrica mortale.
-
Se il cavo di alimentazione mostra segni di danneggiamento, non toccarlo. Innanzitutto, mettere fuori tensione la relativa presa di corrente (ad es., tramite il rispettivo salvavita) e poi scollegare con attenzione la spina dalla presa. Non utilizzare il prodotto in nessun caso con il cavo di alimentazione danneggiato.
-
Un cavo di alimentazione danneggiato può essere sostituito solo dal produttore, un laboratorio da questi autorizzato o da una persona qualificata, per evitare pericoli.
- La spina non deve mai essere collegata o scollegata con le mani bagnate.
- Non versare mai liquidi sui dispositivi elettrici e non posizionare contenitori di liquidi nelle vicinanze di quest'ultimi. Nel caso in cui dovesse penetrare nel dispositivo del liquido o un oggetto estraneo, staccare innanzitutto la corrente dalla presa elettrica corrispondente (per esempio, disattivando il salvavita) e poi rimuovere la spina di alimentazione dalla presa. In seguito non è più possibile utilizzare il prodotto, che dovrà essere portato in un centro assistenza specializzato.
- Non utilizzare mai il prodotto subito dopo averlo spostato da un ambiente freddo a uno caldo. La condensa che si forma in questo caso potrebbe danneggiare il prodotto. Aspettare che il prodotto raggiunga la temperatura ambiente prima di collegarlo e utilizzarlo. Questo potrebbe richiedere alcune ore.
- Posare sempre i cavi in modo che nessuno possa inciamparvi o restarvi impigliato. Sussiste il pericolo di ferirsi.
- Non usare il cavo per scopi diversi da quelli previsti come ad esempio per trasportare l'utensile multifunzione, per appenderlo o per togliere la spina dalla presa. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti mobili del dispositivo.
- La spina di collegamento del prodotto deve essere inserita nella presa di corrente. La spina non deve essere modificata in alcun modo. Non utilizzare spine adattatrici in comune con un prodotto con messa a terra di protezione. Le spine e le prese di corrente non modificate riducono il rischio di scosse elettriche.
- Evitare il contatto del corpo con superfici collegate a terra come tubi, riscaldatori, stufe e frigoriferi. Il rischio di scossa elettrica è elevato quando il corpo è collegato a terra.
- Se si lavora all'aperto con un utensile elettrico in ambiente asciutto, ad es. sotto tettoie o ripari, utilizzare solo cavi di prolunga adatti anche per l'uso in ambienti esterni. L'utilizzo di un cavo di prolunga adatto per l'uso in ambienti esterni riduce il rischio di scosse elettriche.
- Se non è possibile evitare il funzionamento dell'utensile elettrico in ambienti umidi, utilizzare un interrutto differenziale. L'utilizzo di un interruttore differenziale riduce il rischio di scosse elettriche.
j) Utilizzo e trattamento del prodotto
- Non sovraccaricare il dispositivo. Utilizzare lo strumento multifunzione specifico per il lavoro da eseguire. Con l'utensile multifunzione adatto si lavora meglio e in modo più sicuro nella gamma di potenza specificata.
- Non utilizzare un utensile multifunzione il cui interruttore è difettoso. Un utensile multifunzione che non può più essere acceso o spento è pericoloso e deve essere riparato.
- Scollegare la spina dalla presa di corrente prima di effettuare le impostazioni del dispositivo, sostituire gli accessori o staccare il dispositivo. Questa misura di sicurezza impedisce l'avvio involontario dell'utensile multifunzione.
- Conservare gli utensili multifunzione inutilizzati fuori dalla portata dei bambini.
- L'utensile non deve essere utilizzato da persone che non hanno familiarità con lo stesso o non hanno letto le istruzioni.
-
Mantenere gli utensili multifunzione con cura. Controllare se le parti mobili funzionano correttamente e non si bloccano, se sono rotte o danneggiate in modo da compromettere il funzionamento dell'utensile multifunzione. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati dalla scarsa manutenzione degli utensili multifunzione.
-
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio mantenuti con cura e con taglienti affilati si incastrano meno e sono più facili da guidare.
- Utilizzare utensili multifunzione, accessori, utensili ecc. in conformità con queste istruzioni. Tenere conto delle condizioni di lavoro e dell'attività da eseguire. L'utilizzo del prodotto per applicazioni diverse da quelle previste può provocare situazioni pericolose.
- Non utilizzare utensili danneggiati. Prima di ogni utilizzo, controllare le mole per verificare la presenza di scheggiature e crepe, e i dischi abrasivi per verificare la presenza di crepe, usura o logoramento. Se il prodotto o l'utensile cade, verificare che non sia danneggiato o utilizzare un utensile non danneggiato. Dopo aver controllato e utilizzato l'utensile, tenere le persone che si trovano nelle vicinanze lontane dal piano dell'utensile rotante e lasciare che il dispositivo giri alla velocità massima per circa un minuto. Gli utensili danneggiati si rompono principalmente durante questo periodo di prova.
k) Rischi residui
- Anche se il dispositivo viene utilizzato correttamente, sussiste sempre un certo rischio residuo, che non può essere escluso. In base al tipo e dalla struttura del dispositivo si possono ricavare i seguenti rischi potenziali:
- contatto con la mola non protetta (lesione da taglio)
- intervento sul disco ancora in rotazione (lesione da taglio)
- fuoriuscita di parti del disco (lesione da taglio o contusiva)
- fuoriuscita di parti del materiale da lavorare (lesione da taglio o contusiva)
- Pericolo di incendio a causa di scintille
- Danno all'udito se non viene indossata alcuna protezione uditiva prescritta (perdita dell'udito)
- Inalazione di particelle abrasive del materiale e del disco
- Scossa elettrica in caso di contatto con componenti elettrici non isolati.
7. Dispositivi di comando
1 60 dischi da taglio
2 40 dischi di carta abrasiva
3 4 nastri abrasivi/mole cilindriche
4 2 supporti con codolo ø 3,2 mm
(dischi di carta abrasiva e dischi da taglio)
5 1 dispositivo di affilatura per lame
6 10 mole (con codolo) ∅ 3,2 mm
7 2 dischi diamantati ∅ 3,2 mm
8 2 x supporti con codolo ø 3,2 mm (disco in feltro)
9 1 taglierina multifunzione ∅ 3,2 mm
10 2 punte da trapano ø 2,3/3,2 mm
11 1 supporto per nastri abrasivi ∅ 3,2 mm
12 1 pinza di serraggio ∅ 2,3 mm
13 1 chiave inglese
14 1 chiave esagonale
15 4 dischi in feltro
16 1 pietra abrasiva
17 1 albero flessibile
18 1 morsetto da tavolo e tubo telescopico
19 1 impugnatura
20 1 dispositivo di affilatura per lame
21 1 protezione trasparente
22 1 accessorio di smerigliatura per lame
23 1 accessorio per fresare
24 Valigetta
A Mandrino portapezzo
D Interruttore di funzionamento
B Blocco mandrino
E Cavo di alimentazione con spina
C Carboni motore (su entrambi i lati nel supporto)
8. Messa in funzione
a) Accensione/spegnimento e velocità di rotazione
- Accendere l'utensile multifunzione tramite l'interruttore (D). Lo strumento multifunzione funziona alla velocità più bassa. Passare al livello successivo per impostare la velocità massima.
- Accendere l'utensile multifunzione tramite l'interruttore.
- Per regolare la velocità di rotazione, muovere gradualmente in avanti o indietro. È possibile creare due livelli di velocità. Il primo livello inizia con la velocità più bassa, il secondo passa alla velocità più alta. Le velocità disponibili sono comprese tra 8000 e 35000 giri/min.
Attenzione! Non commutare mai la velocità quando l'utensile è a contatto con il pezzo.
- È possibile iniziare a lavorare se è stato installato un utensile. Per l'installazione di utensili, leggere la sezione "b) Istruzioni per l'uso di utensili e accessori" e per il fissaggio di utensili la sezione "9. Funzionamento, a) Serraggio di utensili".
b) Istruzioni per l'uso di utensili e accessori
Corpo abrasivo (con codolo)
Nastro abrasivo con supporto
- Utilizzare le lame (6) per affilare, sbavare, rimuovere la ruggine e levigare.
-
Pulire e rimuovere i pezzi abrasivi con la pietra abrasiva in dotazione (16).
-
Utilizzare le mole su perno abrasive (7) (diamantate) per incidere diversi materiali.
- Lavorare i metalli a bassa velocità, non lavorare legno o plastica.
- I nastri abrasivi (3) vengono utilizzati per levigare, lisciare e sagomare legno e plastica rinforzata con fibra di vetro. Inserire il nastro abrasivo nel supporto (11).
Pietra abrasiva
Dischi in feltro con supporto
Disco da taglio con supporto
Disco di carta abrasiva
- Utilizzare la pietra abrasiva (16) per pulire le mole sporche o affilarle, per rettificare scanalature e altre irregolarità.
- Ruotare (viti) il disco in feltro (15) sul supporto (8). Lucidare in questo modo metalli e materiali in pietra.
- Lucidare solo con la circonferenza. La parte frontale produce graffi sul pezzo.
- Fissare un disco da taglio (1) sul supporto (4). Avvitare bene le viti. I dischi da taglio sono utilizzati per tagliare parti metalliche, lamiera, legno sottile e plastica.
- Fissare un disco di carta abrasiva (2) sul relativo supporto (4). Avvitare bene le viti. Le mole vengono utilizzate per levigare, lisciare e sagoma-re legno e plastica rinforzata con fibra di vetro.
9. Funzionamento
a) Serraggio di utensili
- Premere il blocco mandrino (B). Ruotare l'albero dell'utensile multifunzione fino a quando non si sente l'inserimento del perno di bloccaggio nel mandrino principale. Il bullone si abbassa nel foro di bloccaggio nel mandrino.
Non premere mai il blocco mandrino mentre l'utensile si muove.
- Se la pinza di serraggio (12) non può essere aperta manualmente, utilizzare la chiave in dotazione (13) per allentarla. Svitare il dado di raccordo, ma non completamente quando non si sostituisce la pinza.
- Selezionare la pinza di serraggio con le dimensioni corrette (sono disponibili 2 misure da 2,3 e 3,2 mm). Se necessario, sostituirla. Una delle pinze di serraggio è già presente nel dispositivo portautensili dell'unità motrice. L'altra viene fornita separatamente come accessorio.
- Far scorrere il codolo dell'utensile nella pinza di serraggio. Se necessario, prima rimuovere un utensile già inserito. Ruotare la pinza di serraggio il più saldamente possibile. Utilizzare l'apposita chiave.
- Il codolo dell'utensile deve essere fissato a circa 2 terzi della sua lunghezza per evitare colpi e vibrazioni in caso di tensione troppo breve.
b) Montaggio e utilizzo di dispositivi aggiuntivi
Montare la protezione trasparente
- Montare la protezione trasparente (21) per proteggere gli occhi dalle scintille durante il lavoro.
Montare l'impugnatura
- Montare l'impugnatura (19) con l'anello di montaggio sull'utensile multifunzione per consentire una guida aggiuntiva con entrambe le mani dell'utensile multifunzione.
Montare il dispositivo di affilatura per lame e affilare le lame
- Montare la lama affilatrice (5) nella pinza di serraggio sull'utensile multifunzione.
- Posizionare quindi l'accessorio di smerigliatura per lame (22) sull'utensile multifunzione con l'anello di montaggio. Con l'aiuto di questa guida è ora possibile affilare diverse lame sull'accessorio di smerigliatura per lame.
Montare i nastri abrasivi sul relativo supporto
- Montare i nastri abrasivi (3) sul supporto per nastri abrasivi (11). A tale scopo, inserirlo nella gomma del supporto.
Montare e utilizzare l'accessorio per fresare
- Montare un utensile, ad es. mola, punta da trapano, taglierina multifunzione ecc. sull'utensile multifunzione.
- Posizionare l'accessorio per fresare (23) sul mandrino. Fissarlo ruotando la vite ad alette. Se necessario, utilizzare l'arresto di profondità.
- È ora possibile utilizzare l'utensile multifunzione come fresatrice o per forare le piastrelle. Posizionarlo su una superficie orizzontale e farlo scorrere lentamente. Smerigliare scanalature e bordi. Nota bene: se possibile, non scegliere una profondità di taglio troppo grande.
- Se necessario, regolare l'arresto di profondità più volte ed eseguire più passaggi di lavorazione per raggiungere la dimensione finale. Serrare la vite zigrinata per fissare l'arresto di profondità.
- Durante la foratura di piastrelle, impostare l'arresto di profondità sulla profondità di foratura necessaria (leggermente sopra lo spessore delle piastrelle).
Montare e utilizzare il dispositivo di affilatura per lame
- Montare un utensile a rettificare ad es. mola e nastro di carta abrasiva, ecc. sull'utensile multifunzione.
- Posizionare il dispositivo di affilatura per lame (20) sul mandrino. Fissarlo ruotando la vite ad alette.
Quando si lavora con il dispositivo di affilatura per lame, è necessario lavorare sempre contro una parte fissa dei componenti di lavorazione. Serrare il pezzo ad es. in una morsa e spostare l'utensile multifunzione. Il fissaggio dell'utensile multifunzione e lo spostamento del pezzo è possibile anche se è abbastanza grande.
- Posizionare la superficie di guida ad angolo retto rispetto alla superficie da lavorare su un bordo laterale del pezzo e iniziare la smerigliatura. La guida inclinata è adatta per la smerigliatura con un angolo corrispondente, ad esempio in caso di smerigliatura di punte a scalpello o simili.
Rimozione di corpi abrasivi
- Posizionare la pietra abrasiva (16) su una base piatta, tenerla ferma un po' e far passare il corpo abrasivo da rimuovere nell'angolo desiderato diritto e senza sfarfallii per tutta la lunghezza della pietra abrasiva. Non far passare il corpo abrasivo sul bordo della pietra abrasiva. Si scivola.
Durante il lavoro sull'utensile rotante, non premere solo su un punto della pietra abrasiva. Con diverse ripetizioni, ciò può generare una scanalatura nella pietra abrasiva.
c) Lavorare con l'albero flessibile
Montare l'utensile necessario per il lavoro nella pinza di serraggio nell'impugnatura dell'albero flessibile invece che direttamente nell'utensile multifunzione. Quindi, lavorare con questa estensione. Il lavoro con l'albero flessibile (17) consente di raggiungere punti difficilmente accessibili. Per utilizzare l'albero flessibile durante il lavoro, l'utensile multifunzione deve essere appeso al supporto in dotazione (18).
Inserire o sostituire gli utensili
Per il montaggio, l'inserimento o la sostituzione di utensili sull'albero flessibile (17), procedere come segue:
- Ruotare leggermente l'albero fino a quando i fori sull'albero e sull'impugnatura non sono allineati l'uno con l'altro.
- Inserire la chiave esagonale (14) nei fori per bloccare l'albero.
- Utilizzare la chiave (13) per allentare o serrare la copertura della pinza di serraggio (sull'impugnatura).
- Di seguito sono riportate le fasi per il montaggio o la sostituzione dell'utensile. Leggere il capitolo "a) Serraggio di utensili". In questo caso, il bloccaggio tramite il blocco mandrino non è ovviamente necessario. In questo caso viene utilizzata la chiave esagonale.
Non allentare o ruotare l'albero durante l'avvitamento prima di averlo bloccato in posizione. In caso contrario, l'albero flessibile potrebbe danneggiarsi.
d) Montare il supporto
Montare e fissare il supporto (morsetto da tavolo e tubo telescopico) come segue:
- Avvitare l'angolo di serraggio del morsetto da tavolo (18) su un piano/tavolo di lavoro con il supporto dell'asta rivolto verso l'alto.
- Avvitare l'elemento filettato sul tubo telescopico nel foro filettato superiore o laterale del supporto dell'asta.
- Appendere l'impugnatura in metallo dell'utensile multifunzione al gancio curvo sulla parte superiore del tubo telescopico.
- L'altezza del supporto può essere regolata con l'ausilio del tubo telescopico. Fissare la posizione desiderata ruotando il tubo.
Collegare l'albero flessibile all'utensile multifunzione
- Estrarre leggermente l'albero di trasmissione dell'albero flessibile dall'involucro protettivo e inserirlo nella pinza di serraggio/alloggiamento sull'utensile multifunzione.
- Inserire l'albero saldamente e fissarlo nel mandrino principale (A). Avvitare quindi con il dado di raccordo sull'utensile multifunzione.
- Se si stacca e si muove senza il dispositivo di trascinamento, il quadrato (interno ed esterno) viene raschiato. L'albero e il suo alloggiamento diventano inutilizzabili.
e) Note sul lavoro
- Quando si lavora sul pezzo da lavorare, afferrare solo la parte terminale/impugnatura dell'albero (portautensili).
- Dopo forti sollecitazioni, lasciare l'utensile elettrico al minimo per alcuni minuti per raffreddare il motore.
- Le mole e i dischi da taglio diventano molto caldi durante il lavoro. Non toccarli fino a quando non si sono raffreddati.
- Non utilizzare l'utensile multifunzione in vicinanza di materiali infiammabili. Le scintille possono incendiare questi materiali. Le scintille sono molto calde e possono causare lesioni.
- Assicurarsi che il corpo abrasivo tocchi il pezzo con un angolo compreso tra circa 15° e 30°. Spostarlo lenta- mente durante la lavorazione.
Non esercitare molta pressione sull'utensile. I migliori risultati di smerigliatura e taglio si possono essere con una pressione minima sull'utensile. Una pressione eccessiva danneggia l'utensile di levigatura e può provocare gravi lesioni.
f) Istruzioni per l'uso di corpi abrasivi
- Non montare i corpi abrasivi sul dispositivo senza un dispositivo di serraggio approvato. Devono essere montati sul tipo di macchina a cui sono destinati. Vibrazioni eccessive possono provocare rotture.
- Estrarre con cautela i nuovi corpi abrasivi e pulirli con una spazzola. Controllare se sono presenti danni provocati dal trasporto. La mancanza di attenzione quando si disimballa il prodotto può danneggiare il corpo abrasivo.
- È possibile testare i corpi abrasivi con il test sonoro. A tale scopo, colpire leggermente il corpo abrasivo pulito con un oggetto non metallico. Se sono presenti crepe che indicano una rottura imminente, il suono non è più chiaro e limpido, ma piuttosto sordo. Un corpo abrasivo di questo tipo non può più essere utilizzato.
- Non lasciare cadere i corpi abrasivi ed evitare impatti improvvisi.
- Se un corpo abrasivo si usura durante l'uso, la velocità di rotazione diminuisce in base alla circonferenza. In caso di velocità costante le prestazioni di levigatura sono ridotte.
g) Manipolazione, trasporto e stoccaggio di corpi abrasivi
I corpi abrasivi sono fragili e sensibili agli urti e ai colpi. Per questo motivo sono necessarie misure particolari:
• Non utilizzare corpi abrasivi danneggiati o caduti.
- Evitare vibrazioni o scuotimenti durante l'uso.
- Evitare di danneggiare il foro di alloggiamento.
- Evitare carichi eccessivi sulla superficie di levigatura.
- Conservare i corpi abrasivi asciutti, senza gelo e a temperatura media costante.
10. Manutenzione e pulizia
Non utilizzare in nessun caso detergenti aggressivi, alcool o altre soluzioni chimiche in quanto queste possono aggredire l'alloggiamento o addirittura pregiudicare la funzionalità del prodotto.
- Prima della pulizia, scollegare il prodotto dall'alimentazione di corrente.
- Utilizzare un panno umido e privo di lanugine per pulire l'alloggiamento del prodotto. Se ciò non è sufficiente, rimuovere lo sporco più resistente con l'aiuto di un panno leggermente inumidito con una soluzione di sapone. Evitare la formazione di depositi di polvere nelle aperture di ventilazione. Pulire tutte le aperture di ventilazione sul dispositivo per evitare il surriscaldamento del motore di azionamento.
11. Manutenzione
Sostituire i carboni motore
- I carboni del dispositivo sono parti soggette a usura. Si logorano durante l'utilizzo.
Non sostituire mai i carboni da soli. Far eseguire questo lavoro di manutenzione da personale esperto.
- Controllare regolarmente i carboni motore (C) (svitare il supporto).
- Sostituire solo entrambi i carboni insieme per non danneggiare il dispositivo.
- Non utilizzare mai il dispositivo con un solo carbone.
12. Cuscinetti
Prima di riporlo, pulire l'utensile multifunzione e tutti i suoi accessori.
Riporli tutti insieme nella valigetta (24) in un luogo protetto e sicuro al di fuori della portata dei bambini. Evitare l'umidità e temperature troppo alte o troppo basse. Se possibile, conservare il prodotto in un luogo buio.
Non riporre il prodotto in un imballaggio di plastica per evitare la formazione di condensa.
13. Smaltimento
I dispositivi elettronici sono materiali riciclabili e non devono essere smaltiti tra i rifiuti domestici. Alla fine della sua vita utile, il prodotto deve essere smaltito in conformità alle disposizioni di legge vigenti. In questo modo si rispettano gli obblighi di legge contribuendo al contempo alla tutela ambientale.
14. Dati tecnici
Tensione/corrente in entrata....230 - 240 V/CA, 50 Hz, 0,75 A
Potenza assorbita....170 W
Numero di giri max. 8000-35000 giri/min. (∅ 35 mm)
Lunghezza cavo 1,8 m
Pressione sonora....73 dB (A) ±3 dB (A)
Potenza sonora 84 dB (A) ±3 dB (A)
Condizioni di esercizio/immagazzinamento.....Da 10 a +40 °C, umidità relativa da 40 a 85 % (senza condensa)
Condizioni di immagazzinamento......Da 10 a +40 °C, umidità relativa da 40 a 85 % (senza condensa)
Dimensioni (L x A x H)....228 x 53 x 58 mm (264 x 53 x 58 mm con scarico di trazione)
Peso 711 g
Strona
① Questa è una pubblicazione da Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tutti i diritti, compresa la traduzione sono riservati. È vietata la riproduzione di qualsivoglia genere, quali fotocopie, microfilm o memorizzazione in attrezzature per l'elaborazione elettronica dei dati, senza il permesso scritto dell'editore. È altresì vietata la riproduzione sommaria. La pubblicazione corrisponde allo stato tecnico al momento della stampa.
