Typ produktu	Obrótowe narzędzie wielofunkcyjne
Marka	Toolcraft
Model	MW-138
Liczba części	137
Wymiary (dł. x szer. x wys.)	228 x 53 x 58 mm
Waga	711 g
Zasilanie	230-240 V~, 50 Hz, 170 W
Zakres prędkości biegu jałowego	8000 - 35000 obr/min
Długość kabla	1,8 m
Ciśnienie akustyczne	73 dB(A) ± 3 dB(A)
Moc akustyczna	84 dB(A) ± 3 dB(A)
Stopień ochrony	IP20
Klasa ochronności	II
Główne funkcje	Szlifowanie, cięcie, grawerowanie, polerowanie, ostrzenie, wiercenie (z akcesorium do frezowania górnego)
Materiały zgodne	Metal, drewno, plastik, szkło, płytki ceramiczne
Dostarczone akcesoria	Elastyczny wałek, imadło stołowe, przezroczysta osłona, uchwyt, akcesorium do frezowania górnego, akcesorium do szlifowania, urządzenie do ostrzenia ostrzy, 60 tarcz tnących, 40 tarcz ściernych, 10 korpusów ściernych, 2 wiertła, 2 szlifierki diamentowe itp.
Konserwacja i czyszczenie	Odłącz przed czyszczeniem; używaj suchej szmatki; czyść otwory wentylacyjne; nie używaj agresywnych środków
Bezpieczeństwo	Obowiązkowe noszenie okularów i ochrony słuchu; dostarczona przezroczysta osłona; awaryjne zatrzymanie za pomocą przełącznika; zintegrowana blokada wrzeciona
Części zamienne i naprawialność	Szczotki węglowe wymieniane przez profesjonalistę; dostępne zapasowe uchwyty zaciskowe (2,3 mm i 3,2 mm)
Gwarancja	Gwarancja ustawowa (utrata ważności w przypadku nieprzestrzegania instrukcji)
Przeznaczenie	Domowe i hobbystyczne, tylko w suchym pomieszczeniu

Często zadawane pytania - MW-138 Toolcraft

Jak zmienić prędkość obrotową?

Użyj przełącznika serwisowego (D) umieszczonego na urządzeniu. Przesuń stopniowo w górę, aby zwiększyć prędkość, lub w dół, aby ją zmniejszyć. Dostępne są dwie prędkości: pierwsza (niska) i druga (wysoka). Nigdy nie zmieniaj prędkości, gdy narzędzie jest w kontakcie z przedmiotem obrabianym.

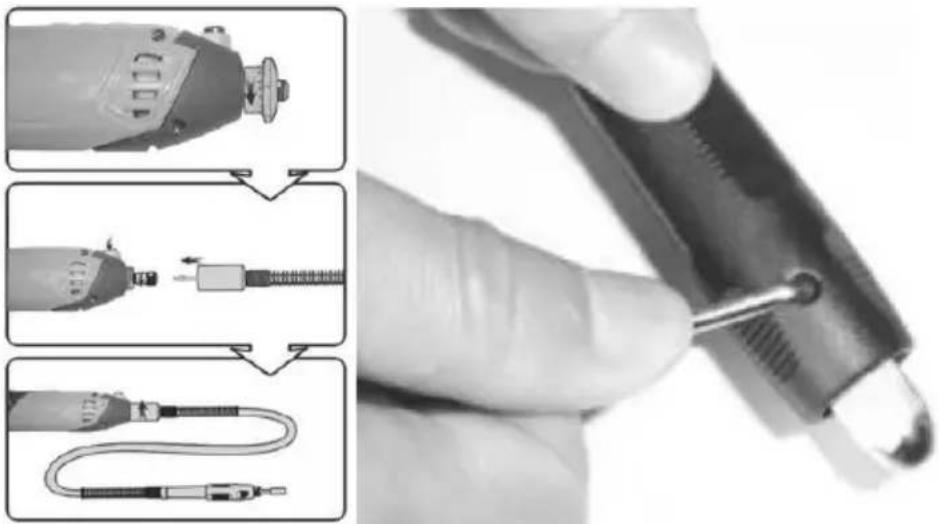

Jak używać elastycznego wałka?

Zamontuj narzędzie w uchwycie zaciskowym rękojeści elastycznego wałka zamiast bezpośrednio w narzędziu. Zawieś narzędzie wielofunkcyjne na dostarczonym wsporniku. Zablokuj wałek za pomocą klucza imbusowego przed poluzowaniem lub dokręceniem nakrętki uchwytu. Umożliwia to pracę w trudno dostępnych miejscach.

Jakie akcesoria są zawarte w zestawie 137 elementów?

Zestaw zawiera: 60 tarcz tnących, 40 tarcz z papieru ściernego, 10 korpusów ściernych (trzpień ø3,2 mm), 4 paski ścierne, 2 wiertła (2,3/3,2 mm), 2 szlifierki diamentowe, 2 oprawki z trzpieniem, 4 tarcze filcowe, 1 kamień do ostrzenia, 1 uchwyt zaciskowy (2,3 mm), 1 klucz imbusowy, 1 elastyczny wałek, 1 imadło stołowe, 1 przezroczysta osłona, 1 akcesorium do frezowania górnego, 1 akcesorium do szlifowania ostrzy, 1 urządzenie do ostrzenia ostrzy, 1 walizka transportowa i instrukcja obsługi.

Jak naostrzyć ostrze tym narzędziem?

Zamontuj ostrzałkę do ostrzy (5) w uchwycie zaciskowym. Umieść akcesorium do szlifowania ostrzy (22) na narzędziu za pomocą pierścienia montażowego. Przeprowadź kilka ostrzy przez ostrzałkę, korzystając z prowadnicy. Pamiętaj o noszeniu rękawic ochronnych i używaniu umiarkowanej prędkości.

Czy mogę wiercić narzędziem wielofunkcyjnym MW-138?

Tak, ale tylko z zamontowanym akcesorium do frezowania górnego (23). Używaj wierteł o średnicy 2,3 mm lub 3,2 mm. Ustaw ogranicznik głębokości na żądaną głębokość (nieco większą niż grubość płytki w przypadku ceramiki). Pracuj na poziomej powierzchni i przesuwaj powoli. Nie wierć bez tego akcesorium.

Jak czyścić narzędzie wielofunkcyjne?

Zawsze odłączaj urządzenie przed czyszczeniem. Do obudowy używaj suchej, niestrzępiącej się szmatki. W przypadku uporczywych zabrudzeń lekko zwilż szmatkę wodą z mydłem. Regularnie czyść otwory wentylacyjne, aby zapobiec przegrzaniu. Nigdy nie używaj agresywnych środków ani produktów na bazie alkoholu.

Jakie jest wymagane napięcie zasilania?

Urządzenie działa przy napięciu sieciowym 230-240 V~, 50 Hz. Pobór mocy wynosi 170 W. Gniazdko powinno być łatwo dostępne. Narzędzie ma klasę ochronności II (podwójna izolacja). Nie używaj przedłużacza nieprzystosowanego do użytku na zewnątrz.

Jak wymienić szczotki węglowe?

Szczotki węglowe są częściami eksploatacyjnymi umieszczonymi po obu stronach uchwytu (C). Nigdy nie wymieniaj ich samodzielnie; zleć tę czynność wykwalifikowanemu specjaliście. Regularnie sprawdzaj ich stan, odkręcając uchwyt. Zawsze wymieniaj obie szczotki jednocześnie, aby uniknąć uszkodzenia urządzenia.

Jakich typów wierteł mogę używać?

Używaj wyłącznie dostarczonych wierteł o średnicy 2,3 mm i 3,2 mm. Narzędzie nie jest przeznaczone do użytku jako standardowa wiertarka. Wiertła muszą być zamontowane w akcesorium do frezowania górnego. Nigdy nie używaj wierteł o większej średnicy, ponieważ mogą uszkodzić urządzenie lub spowodować obrażenia.

Jak zamocować obrabiany przedmiot?

Użyj imadła, zacisków lub dostarczonego imadła stołowego, aby solidnie zamocować przedmiot. Nigdy nie trzymaj przedmiotu ręką ani nie opieraj o ciało. W przypadku akcesorium do szlifowania zawsze pracuj na sztywnym, nieruchomym elemencie. Stabilne mocowanie zmniejsza ryzyko utraty kontroli i obrażeń.

INSTRUKCJA OBSŁUGI MW-138 Toolcraft

PL Instrukcja użytkowania

Wielofunkcyjny zestaw narzędzi 137 części 170 W

Nr zamówienia: 2149779 Strona 62 - 81

CE

Page

1. Wprowadzenie....63
2. Objasnienie symboli....63
3. Użytkowanie zgodne z przeznaczeniem....64
4. Zakres dostawy....64
5. Cechy i funkcje ....65
6. Zasady bezpieczeństwa ....66

a) Ogólne informacje 66
b) Podłączone urządzenia 66
c) Osoby i produkt 67
d) Bezpieczeństwo osobiste 67
e) Bezpieczeństwo w obszarze roboczym....68
f) Wskazówki bezpieczeństwa dotyczące bezpieczeństwa pracy 68
g) Wskazówki ostrzegawcze dotyczące szlifowania....69
h) Wskazówki ostrzegawcze dotyczące odrzutu 70
i) Bezpieczeństwo elektryczne 70
j) Stosowanie i postępowanie z produktem 71
k) Ryzyka resztkowe....72

1. Elementy obsługowe....73
2. Uruchomienie....74

a) Włączanie/wyłączanie i prędkość obrotowa 74
b) Wskazówki dotyczące użytkowania narzędzi i akcesoriów 74

1. Sposób działania 75

a) Mocowanie narzędzi....75
b) Montaż i zastosowanie dodatkowych urządzeń 76
c) Praca z elastycznym walkiem....77
d) Montaż stojaka 78
e) Wskazówki dotyczące pracy....78
f) Wskazówki dotyczące stosowania ściernic....79
g) Obsługa, transport i przechowywanie ściernic ....79

1. Pielęgnacja i czyszczenie....79

2. Konserwacja....80

3. Przechowywanie....80
4. Utylizacja 80
5. Dane techniczne....81

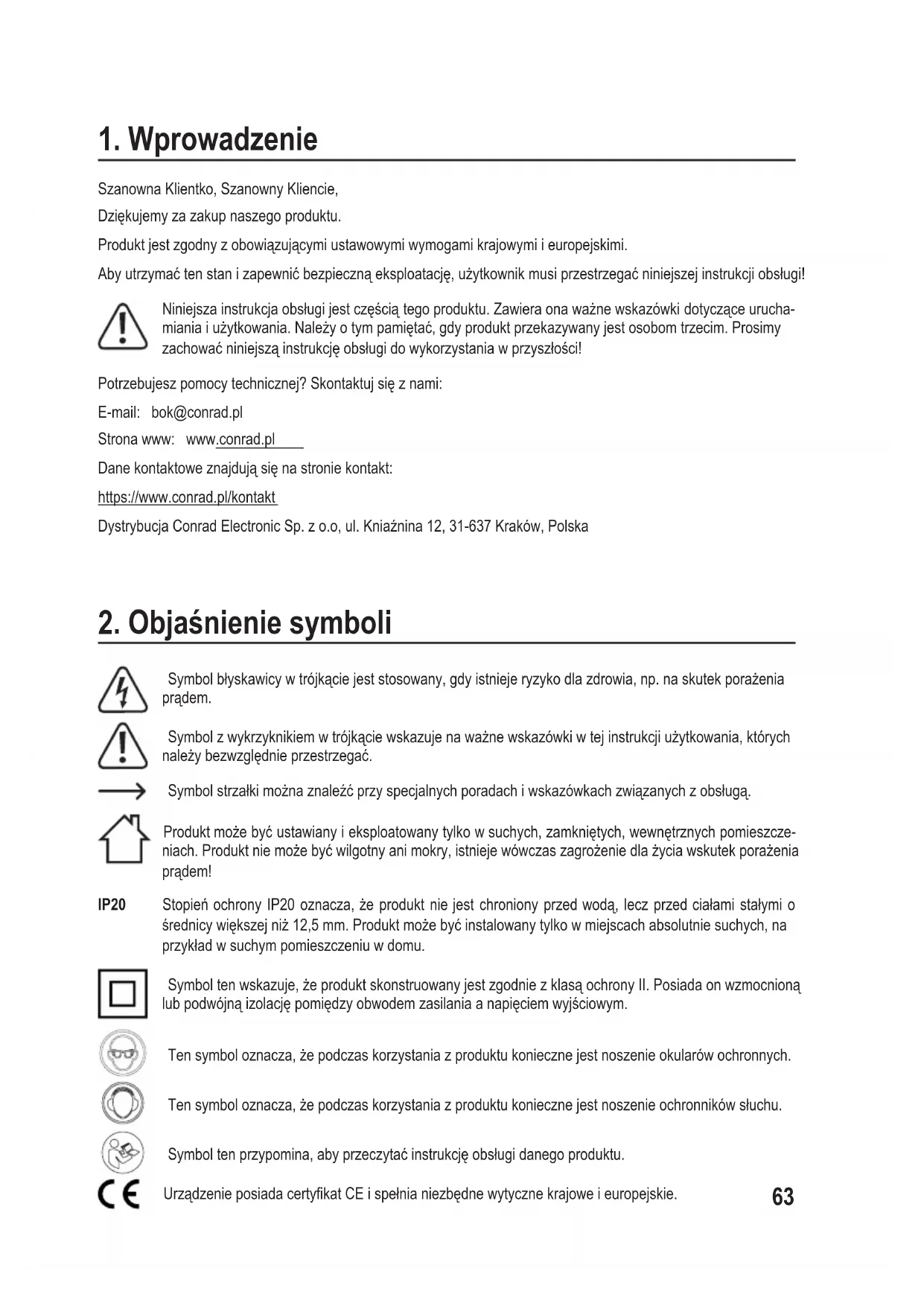

1. Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

Produkt jest zgodny z obowiązującymi ustawowymi wymogami krajowymi i europejskimi.

Aby utrzymać ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Niniejsza instrukcja obsługi jest częścią tego produktu. Zawiera ona ważne wskazówki dotyczące uruchamiania i użytkowania. Należy o tym pamiętać, gdy produkt przekazywany jest osobom trzecim. Prosimy zachować niniejszą instrukcję obsługi do wykorzystania w przyszłości!

Potrzebujesz pomocy technicznej? Skontaktuj się z nami:

E-mail: [e-mail]

Strona www: www.conrad.pl

Dane kontaktowe znajdują się na stronie kontakt:

https://www.conrad.pl/kontakt

Dystrybucja Conrad Electronic Sp. z o.o, ul. Kniaźnina 12, 31-637 Kraków, Polska

2. Objąśnienie symboli

Symbol błyskawicy w trójkącie jest stosowany, gdy istnieje ryzyko dla zdrowia, np. na skutek porażenia prądem.

Symbol z wykrzyknikiem w trójkącie wskazuje na ważne wskazówki w tej instrukcji użytkowania, których należy bezwzględnie przestrzegać.

Symbol strzałki można znaleźć przy specjalnych poradach i wskazówkach związanych z obsługą.

Produkt może być ustawiany i eksploatowany tylko w suchych, zamkniętych, wewnętrznych pomieszczeniach. Produkt nie może być wilgotny ani mokry, istnieje wówczas zagrożenie dla życia wskutek porażenia prądem!

IP20

Stopień ochrony IP20 oznacza, że produkt nie jest chroniony przed woda, lecz przed ciałami stałymi o średnicy większej niż 12,5 mm. Produkt może być instalowany tylko w miejscach absolutnie suchych, na przykład w suchym pomieszczeniu w domu.

Symbol ten wskazuje, że produkt skonstruowany jest zgodnie z klasą ochrony II. Posiada on wzmocnioną lub podwójną izolację pomiędzy obwodem zasilania a napięciem wyjściowym.

Ten symbol oznacza, że podczas korzystania z produktu konieczne jest noszenie okularów ochronnych.

Ten symbol oznacza, że podczas korzystania z produktu konieczne jest noszenie ochronników słuchu.

Symbol ten przypomina, aby przeczytać instrukcję obsługi danego produktu.

Urządzenie posiada certyfikat CE i spełnia niezbędne wytyczne krajowe i europejskie.

3. Użytkowanie zgodne z przeznaczeniem

Produkt służy do różnych rodzajów obróbki wiórowej. Typowe zastosowania to polerowanie, cięcie rozdzielające, szlifowanie, grawerowanie, itp. metalu, płytek ceramicznych, szkła, tworzywa sztucznego lub drewna. Dołączone, wymienne akcesoria, np. elastyczny wałek z uchwytem, umożliwiają lepsze prowadzenie narzędzi lub pracę w trudno dostępnych miejscach. Urządzenie do ostrzenia ostrzy i specjalne ścierniwo umożliwiają ostrzenie ostrzy. Dodatkowe urządzenia, które nie są objęte zakresem dostawy, np. imadła mogą być wymagane do określonych prac. Produkt jest przeznaczony wyłącznie do użytku domowego/hobbystycznego. Nie należy go stosować w obszarach komercyjnych. Wszystkie zastosowania, które nie zostały wymienione w rozdziale „Użytkowanie zgodne z przeznaczeniem”, uznaje się za użytkowanie niezgodne z przeznaczeniem. Narzędzie wielofunkcyjne nie jest zaprojektowane jako wiertarka. Wiertła mogą być używane tylko razem z przystawką do frezowania. Urządzenie nie może być stosowane do następujących celów:

• obróbka innych materiałów niewymienionych w zastosowaniu zgodnym z przeznaczeniem;
• zastosowanie z tarczą tnąca,
• zastosowanie w charakterze urządzenia stacjonarnego,
• użytkowanie w roli napędu dla innych urządzeń

Ryzyko obrażeń!

Produkt jest przeznaczony do użytku wewnątrz pomieszczeń, korzystanie na otwartej przestrzeni nie jest dozwolone. Należy koniecznie unikać kontaktu z wilgocią, np. w łazienice itp.

Ze względów bezpieczeństwa oraz certyfikacji produktu nie można w żaden sposób przebudowywać i/lub zmieniać. W przypadku korzystania z produktu w celach innych niż opisane może on ulec uszkodzeniu. Niewłaściwe użytkowanie może ponadto spowodować zagrożenia, takie jak zwarcie, pożar, porażenie prądem itp. Dokładnie przeczytaj instrukcję obsługi i zachowaj ją do późniejszego wglądu. Produkt można przekazywać osobom trzecim wyłącznie z załączoną instrukcją obsługi.

Wszystkie zawarte w instrukcji obsługi nazwy firm i produktów są znakami towarowymi należącymi do ich właścicieli. Wszelkie prawa zastrzeżone.

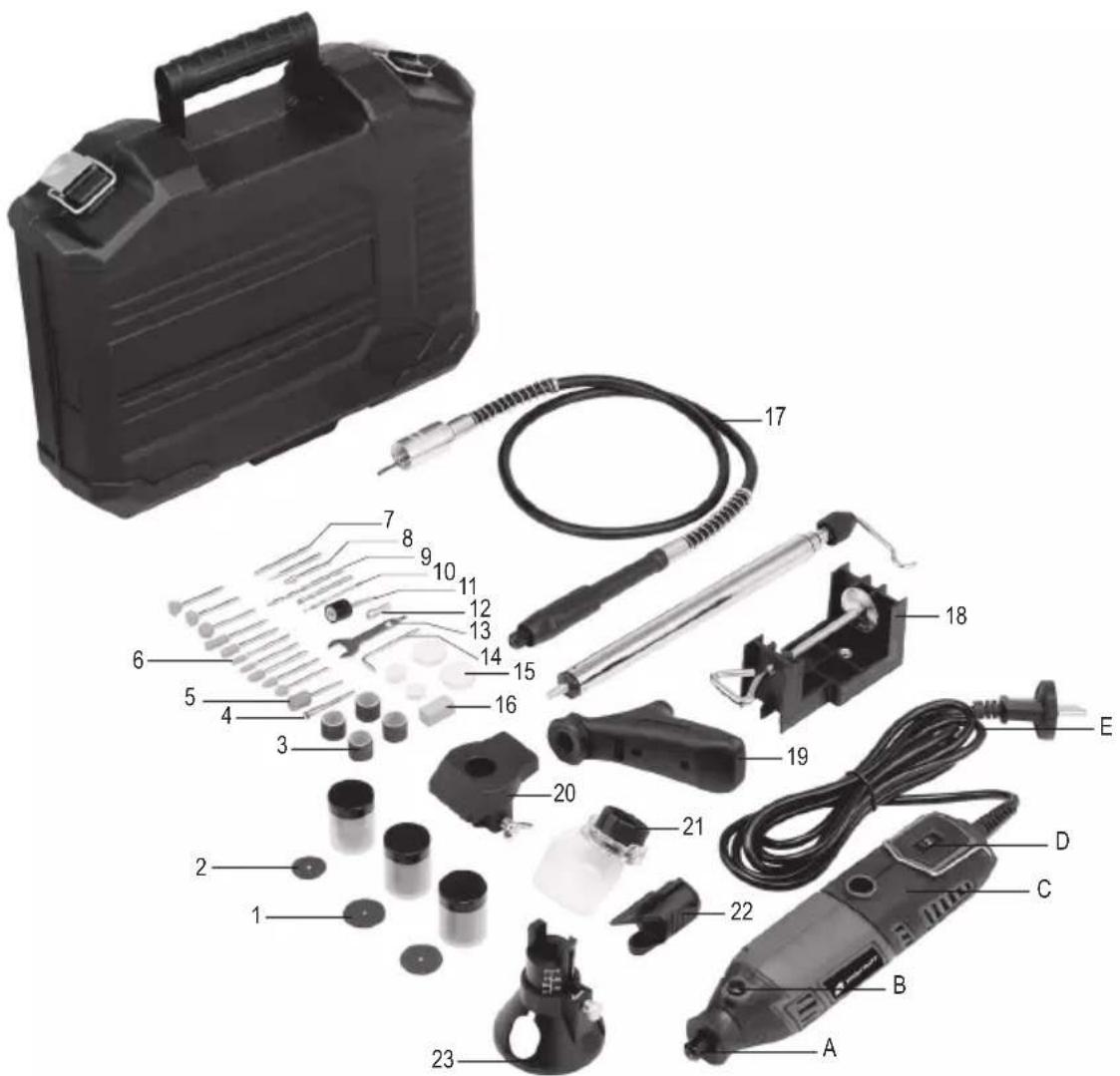

4. Zakres dostawy

• Narzędzie wielofunkcyjne
• 60 x tarcze tnące
  • 40 x krążek papieru ściernego
  • 10 x ścierniwo (z trzonkiem) ∅ 3,2 mm
• 1 x uchwyt do taśm szlifierskich ø 3,2 mm
• 4 x taśmy szlifierskie / pierścień
• 2 x wiertlo ø 2,3/3,2 mm
• 2 x szlifierka diamentowa ∅ 3,2 mm
  • 2 x uchwyt z trzonkiem ∅ 3,2 mm
• 4 x krążek filcowy

• 1 x kamień szlifierski
• 1 x kleszcze zaciskowe ∅ 2,3 mm
- 1 x klucz maszynowy
- 1 x przecinarka wielofunkcyjna ø 3,2 mm
- 1 x urządzenie do ostrzenia ostrzy
- 1 x elastyczny wałek
• 1 x zacisk stołowy i stojak
• 1 x przystawka do frezowania
• 1 x uchwyt
• 1 x uchwyt taśmy szlifierskiej
- 1 x przezroczysta ochrona
- 1 x przystawka do szlifowania ostrzy
- 1 x klucz sześciokątny
- 1 x walizka
- Instrukcja obsługi

Aktualne instrukcje obsługi

Aktualne instrukcje obsługi można pobrać, klikając link www.conrad.com/downloads lub skanując przedstawiony kod QR. Przestrzegaj instrukcji na stronie internetowej.

5. Cechy i funkcje

• Z elastycznym wałkiem
- Prędkość jałowa regulowana w zakresie od 8000 do 35000 obr./min
• 230 V/AC, 50 Hz, 170 W
- Różne urządzenia dodatkowe, takie jak miękki uchwyt i przystawka do frezowania itp.
- Przystawka do szlifowania ostrzy
- Przezroczysta ochrona zapewniająca bezpieczną pracę.

6. Zasady bezpieczeństwa

Dokładnie przeczytaj instrukcję obsługi i przestrzegaj zawartych w niej wskazówek dotyczących bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za obrażenia oraz szkody spowodowane nieprzestrzeganiem wskazówek bezpieczeństwa i informacji dotyczących prawidłowego użytkowania zawartych w niniejszej instrukcji obsługi. Poza tym w takich przypadkach wygasa rękojmia/gwarancja.

a) Ogólne informacje

• Produkt nie jest zabawką. Przechowuj go w miejscu niedostępnym dla dzieci i zwierząt.
• Nie pozostawiaj materiałów opakowaniowych bez nadzoru. Mogą one stać się niebezpieczną zabawką dla dzieci.
• Chroń produkt przed ekstremalnymi temperaturami, bezpośrednim promieniowaniem słonecznym, silnymi wibracjami, wysoką wilgotnością, wilgocią, palnymi gazami, oparami i rozpuszczalnikami.
• Nie narażaj produktu na obciążenia mechaniczne.

• Jeśli bezpieczna praca nie jest już możliwa, należy przerwać użytkowanie i zabezpieczyć produkt przed ponownym użyciem. Bezpieczna praca nie jest zapewniona, jeśli produkt:

• posiada widoczne uszkodzenia,

• nie działa prawidłowo,
• był przechowywany przez dłuższy czas w niekorzystnych warunkach lub

• został nadmiernie obciążony podczas transportu.

• Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek produktu nawet z niewielkiej wysokości spowodują jego uszkodzenie.

• Jeśli istnieją wątpliwości w kwestii zasad działania, bezpieczeństwa lub podłączania produktu, należy zwrócić się do wykwalifikowanego fachowca.
• Prace konserwacyjne, regulacyjne i naprawy może przeprowadzać wyłącznie specjalista lub specjalistyczny warsztat.
• Jeśli pojawią się jakiekolwiek pytania, na które nie ma odpowiedzi w niniejszej instrukcji, prosimy o kontakt z naszym biurem obsługi klienta lub z innym specjalista.

b) Podłączone urządzenia

- Przestrzegaj również wskazówek bezpieczeństwa i instrukcji obsługi innych urządzeń, do których zostanie podłączony produkt.

c) Osoby i produkt

• Nie blokuj otworów wentylacyjnych w produkcie. Czyść regularnie otwory wentylacyjne. Dmuchawa silnika wciąga pył do obudowy. Duże skupisko metalowego pyłu może spowodować elektryczne zagrożenia.
• Przechowuj produkt poza zasięgiem dzieci i osób nieprzeszkolonych. Produkt jest niebezpieczny w rękach nieprzeszkolonych osób.
• W zakładach prowadzących działalność gospodarczą należy przestrzegać przepisów o zapobieganiu nieszczęśliwym wypadkom stowarzyszenia branżowego, dotyczących urządzeń elektrycznych i środków technicznych.
• W szkołach, ośrodkach szkoleniowych, warsztatach hobbistycznych lub samopomocy, obsługa produktu musi być nadzorowana przez odpowiedzialny przeszkolony personel.

d) Bezpieczeństwo osobiste

• Bądź czujny, obserwuj swoje ruchy i używaj zdrowego rozsądku podczas korzystania z narzędzia wielofunkcyjnego. Nie używaj narzędzia wielofunkcyjnego w razie zmęczenia ani będąc narkotyków, alkoholu lub leków. Nieostrożny ruch podczas pracy z narzędziem wielofunkcyjnym może spowodować poważne obrażenia.
• Stosuj środki ochrony indywidualnej. Zawsze noś środki ochrony oczu. Noszenie wyposażenia ochrony indywidualnej, jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask ochronny lub ochronniki słuchu zmniejsza ryzyko obrażeń, zależnie od warunków pracy.
• Unikaj przypadkowego uruchomienia narzędzia wielofunkcyjnego. Przed podłączeniem urządzenia do sieci elektrycznej, podniesieniem lub transportem należy upewnić się, że wyłącznik zasilania jest wyłączony. Sytuacje kiedy trzymasz palec na włączniku podczas przenoszenia urządzenia lub podłączasz urządzenie do zasilania, gdy jest włączone, mogą być przyczyną wypadków.
• Przed włączeniem narzędzia elektrycznego zdejmij narzędzia nastawcze oraz klucz do śrub. Narzędzie lub klucz, który znajduje się w obracającej się części urządzenia, może prowadzić do obrażeń. Jeśli klucz maszynowy lub klucz regulacyjny pozostanie na obracającej się części narzędzia, istnieje zwiększone ryzyko obrażeń.
• Unikaj nienormalnej pozycji ciała. Dbaj o bezpieczną pozycję i zawsze utrzymuj równowagę. Dzięki temu w nieoczekiwanych sytuacjach łatwiej można kontrolować narzędzie wielofunkcyjne. Nie pochylaj się np. zbyt daleko do przodu. Dbaj o bezpieczną pozycję i zawsze utrzymuj równowagę. Dzięki temu w nieoczekiwanych sytuacjach łatwiej można kontrolować narzędzie wielofunkcyjne.
• Ubieraj się prawidłowo. Nie noś luźnej odzieży ani bizuterii. Włosy, odzież i rękawice trzymaj z dala od ruchomych części. Luźna odzież, ozdoby lub długie włosy mogą zostać uchwycone przez poruszające się części.
• Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, czy są one przyłączone i prawidłowo używane. Korzystanie z tych urządzeń zmniejsza ryzyko związane z pyłem.

e) Bezpieczeństwo w obszarze roboczym

• Utrzymuj obszar roboczy w czystości i dobrze oświetlone. Bałagan w miejscu pracy i niedostateczne oświetlenie mogą prowadzić do wypadków.
• Narzędzia wielofunkcyjne nie mogą być stosowane w środowisku zagrożonym wybuchem, np. w przypadku obecności palnych cieczy, gazów lub pyłów. Narzędzia wielofunkcyjne wytwarzają iskry, które mogą zapalić pył lub opary.
• Podczas korzystania z narzędzia wielofunkcyjnego należy chronić dzieci oraz inne osoby nieupoważnione. W razie nieuwagi można utracić kontrolę nad urządzeniem.

f) Wskazówki bezpieczeństwa dotyczące bezpieczeństwa pracy

• Nie dopuszczaj przewodu sieciowego w pobliżu obracających się części elektrycznego narzędzia. W razie utraty kontroli nad urządzeniem przewód mógłby zostać przecięty lub uchwycony, a dłonie lub ręce dostać się do obracającej się nasadki.
• Narzędzie wielofunkcyjne elektryczne odkładaj dopiero po jego całkowitym zatrzymaniu. Obracające się narzędzie może dotknąć powierzchni, przez co możesz stracić kontrolę nad narzędziem wielofunkcyjnym.
• Nie noś narzędzia wielofunkcyjnego, kiedy ono jeszcze pracuje. Odzież może zostać uchwycona przez przypadkowy kontakt z obracającym się narzędziem, a narzędzie wbije się w Twoje ciało.
• Użyj imadeł, zwornic śrubowych, zacisków lub innych praktycznych urządzeń, aby zabezpieczyć obrabiany przedmiot i przymocować go do stabilnej powierzchni. Jeśli trzymasz obrabiany przedmiot ręką lub przy ciele, jest on niestabilny - możesz stracić kontrolę i spowodować obrażenia ciała.
• Aby zmniejszyć ryzyko wybuchu, porażenia prądem lub szkód materialnych, należy zawsze sprawdzić obszar roboczy pod kątem ukrytych przewodów gazowych, przewodów elektrycznych lub przewodów wodnych podczas wykonywania ślepego cięcia na zainstalowanych elementach.
• Trzymaj ręce z dala od wszystkich krawędzi i ruchomych części. Nie sięgaj pod obrabiany przedmiot.
• Zwracaj uwagę na bezpieczną odległość innych osób od miejsca pracy. Każdy, kto wkracza w obszar roboczy, musi nosić środki ochrony indywidualnej.
• Odłamki obrabianego przedmiotu lub ściernicy mogą zostać odrzucone i spowodować obrażenia osób również poza bezpośrednim obszarem roboczym.
• Nie używaj tępych ani uszkodzonych narzędzi. Mogą one powodować nadmierne tarcie, zaciśnięcie i odrzut.
• Zapoznaj się ze swoim narzędziem. Przed przystąpieniem do szlifowania należy usunąć gwoździe i łby śrub lub odpilować je. Ukryte, twarde przedmioty z ostrzem mogą spowodować odrzut narzędzia.
• Unikaj nagromadzenia pyłu w obszarze roboczym. Pyły mogą się łatwo zapalić. Zagrożenie pożarem!
• Używaj narzędzia wielofunkcyjnego wyłącznie do szlifowania na sucho, a nie do szlifowania mokrych materiałów. Przedostanie się wody może spowodować uszkodzenie narzędzia wielofunkcyjnego.
• Noś maskę przeciwpyłową, zwłaszcza jeśli pracujesz z następującymi materiałami:

- ołów z farb zawierających ołów

- krzemionka krystaliczna z cegieł, cementu i innych materiałów murarskich

- arsen i chrom pochodzące z chemicznie przetworzonego drewna budowlanego

• Wdychanie tych szkodliwych/toksycznych pyłów może stanowić zagrożenie dla Twojego zdrowia i zdrowia innych osób. Ryzyko związane z tym kontaktem z chemikaliami zależy od częstotliwości takich prac. Aby zmniejszyć kontakt z tymi chemikaliami: Pracuj w dobrze wentylowanym obszarze i przy użyciu sprawdzonych środków ochrony indywidualnej, takich jak maski przeciwpyłowe, które są przeznaczone specjalnie do filtrowania mikroskopijnych cząstek.
• Użyj maski przeciwpyłowej, ochronników słuchu, rękawic ochronnych lub specjalnego fartucha, który zatrzymuje małe cząsteczki materiału. Oczy należy chronić przed unoszącymi się cząstkami stałymi, które powstają przy różnych czynnościach. Maska przeciwpyłowa lub ochrony dróg oddechowych musi przy każdym zadaniu być w stanie zatrzymywać powstający pył. Narażenie przez dłuższy czas na duży hałas może powodować utratę słuchu.

g) Wskazówki ostrzegawcze dotyczące szlifowania

• Stosuj wyłącznie ściernice dopuszczone do użytki z Twoim narzędziem wielofunkcyjnym oraz przezroczystą ochronę przewidzianą dla tych ściernic. Ściernice, które nie są przeznaczone do użytku z narzędzie wielofunkcyjnym, nie mogą być dostatecznie osłonięte i są przez to niebezpieczne.
• Ściernice mogą być używane tylko do zalecanych zastosowań. Nigdy nie szlifuj boczną powierzchnią tarczy tnącej. Tarcze tnące są przeznaczone do oddzielania materiału krawędzią tarczy. Boczny nacisk na tarczę może spowodować jej pęknięcie.
• Dla wybranych ściernic zawsze używaj nieuszkodzonych kleszczy zaciskowych we właściwym rozmiarze i kształcie.
• Nie używaj zużytych tarczy szlifierskich z większych narzędzi wielofunkcyjnych.
• Tarcze szlifierskie do większych urządzeń nie są przeznaczone do pracy z większą prędkością obrotową mniejszych urządzeń i mogą pęknąć.
• UWAGA! Na urządzeniu znajduje się blokada wrzeciona. Nigdy nie naciskaj blokady wrzeciona, gdy tarcza się obraca!
• To narzędzie wielofunkcyjne nie nadaje się do pracy ze szczotkami drucianymi. Nie używaj akcesoriów, które nie jest specjalnie przeznaczone dla tego produktu i nie jest zalecane przez producenta. Nawet jeśli można zamontować nieodpowiednie akcesoria, nie gwarantuje to bezpiecznego z nich korzystania. Dopuszczalna prędkość obrotowa narzędzia elektrycznego musi być przynajmniej tak wysoka, jak maksymalna prędkość obrotowa podana na narzędziu wielofunkcyjnym. Akcesoria, które obracają się szybciej niż jest to dozwolone, mogą zostać zniszczone.
• Średnica zewnętrzna i grubość stosowanego narzędzia musi odpowiadać wymiarom Twojego narzędzia wielofunkcyjnego. Niewłaściwie zwymiarowanych narzędzi nie da się wystarczająco osłonić bądź kontrolować.
• Tarcze szlifierskie, krążki szlifierskie lub inne akcesoria muszą dokładnie przylegać swoim trzpieniem do kleszczy zaciskowych. Stosowane narzędzia, które nie pasują dokładnie, obracają się nierównomiernie silnie wibrują i mogą prowadzić do utraty kontroli.

h) Wskazówki ostrzegawcze dotyczące odrzutu

• Odrzut jest wynikiem naglej reakcji wskutek zaczepienia się lub zablokowania obracającego się narzędzia obróbkowego, jak ściernicy, tarczy szlifierskiej, szczotki drucianej itd. Zahaczenie lub zablokowanie prowadzi do natychmiastowego zatrzymania obracającego się narzędzia obróbkowego. W wyniku tego narzędzie wielofunkcyjne zostaje odrzucone w miejscu zablokowania w kierunku przeciwnym do kierunku obrotu narzędzia obróbkowego. Jeśli na przykład ściernica zahaczy lub zablokuje się w obrabianym materiale, krawędź ściernicy może się w nim zanurzyć, zahaczyć, a przez to odlamać i spowodować odrzut. Ściernica porusza się wówczas w kierunku osoby obsługującej narzędzie lub w kierunku przeciwnym, w zależności od kierunku obrotu tarczy w miejscu blokowania. Ściernice mogą przy tym również ulec złamaniu. Odrzut jest wynikiem błędnego lub nieprawidłowego użytkowania narzędzia wielofunkcyjnego. Można go uniknąć dzięki przestrzeganiu opisanych poniżej odpowiednich środków ostrożności.
• Trzymaj narzędzie wielofunkcyjne mocno w dłoniach i ustaw ciało i ramiona w pozycji, w której możesz przechwycić siły odrzutu. Stosuj zawsze dodatkowy uchwyt, jeżeli jest na wyposażeniu, aby zapewnić największą z możliwych kontroli nad odrzutami lub momentami reakcji podczas rozruchu. Możesz kontrolować siły odrzutu i reakcji poprzez podjęcie odpowiednich środków ostrożności.
• Nigdy nie zbliżaj ręki do obracających się narzędzi obróbkowych. Podczas odrzutu narzędzie obróbkowe może spowodować zranienie dłoni.
• Unikaj obszaru, w kierunku którego narzędzie wielofunkcyjne będzie poruszane podczas odrzutu. Odrzut narzędzia wielofunkcyjnego nastąpi w kierunku przeciwnym do ruchu ściernicy w miejscu blokowania.
• Szczególnie ostrożnie pracuj w okolicach narożników, ostrych krawędzi itp. Zapobiegaj sytuacjom, w których narzędzie obróbkowe uderza w obrabiany materiał i się zakleszcza. Obracające się narzędzie obróbkowe ma tendencje do blokowania w narożnikach, ostrych krawędziach lub podczas odbicia. To powoduje utratę kontroli lub odrzut.
• Nie należy używać tarczy tnącej. Takie narzędzia obróbkowe często powodują odrzut lub utratę kontroli nad narzędziem wielofunkcyjnym.

i) Bezpieczeństwo elektryczne

• Przed podłączeniem do sieci należy sprawdzić, czy parametry na tabliczce znamionowej urządzenia są zgodne z parametrami sieci elektrycznej.
• Produkt został zaprojektowany zgodnie z klasą ochrony II. Jako źródło napięcia można stosować wyłącznie właściwe gniazdka elektryczne (230 V/AC, 50 Hz) publicznej sieci zasilającej.
• Gniazdko elektryczne musi znajdować się w pobliżu urządzenia i być łatwo dostępne.
• Wyjmując zasilacz z gniazdka, nie ciągnij za przewód, lecz zawsze za specjalnie do tego celu przewidziane uchwyty.
• W razie nieużywania przez dłuższy czas wyciągnij wtyczkę sieciową z gniazda elektrycznego.
• Ze względów bezpieczeństwa podczas burzy należy odłączyć wtyczkę od gniazda sieci elektrycznej.
• Zwracaj uwagę na to, aby kabel zasilający nie został zmiażdżony, złamany, uszkodzony przez ostre krawędzie ani obciążony mechanicznie. Unikaj nadmiernego obciążenia termicznego kabla zasilającego na skutek kontaktu z wysoką lub niską temperaturą. Nie wolno modyfikować kabla zasilającego. W przeciwnym przypadku kabel ten może zostać uszkodzony z powodu przegrzania. Uszkodzenie kabla zasilającego może mieć w następstwie zagrożenie dla życia przez porażenie prądem elektrycznym.

• Nie należy dotykać kabla zasilającego, który wykazuje uszkodzenia. Należy najpierw odciąć zasilanie od danego gniazda (np. poprzez wyłączenie bezpieczników), a następnie odłączyć od niego wtyczkę. Nie należy eksploatować produktu z uszkodzonym kablem zasilającym.

• Uszkodzony kabel zasilający może być wymieniony tylko przez producenta, autoryzowany warsztat lub osobę podobnie wykwalifikowaną, w celu uniknięcia zagrożenia.

• Wtyczki nie wolno wkładać do gniazdka ani z niego wyjmować mokrymi rękami.
• Nie wylewaj płynów na urządzenia elektryczne ani nie stawiaj w ich pobliżu przedmiotów wypełnionych płynami. Jeżeli mimo to płyn lub przedmiot dostanie się do środka urządzenia, należy zawsze odłączyć zasilanie elektryczne gniazdka (np. za pomocą automatycznego bezpiecznika), a następnie wyciągnąć wtyczkę z gniazdka elektrycznego. Produkt nie może być już używany, należy go oddać do specjalistycznego warsztatu.
• Nigdy nie używaj produktu bezpośrednio po przeniesieniu go z zimnego do ciepłego pomieszczenia. W ten sposób może wytworzyć się kondensacja, która w pewnych okolicznościach może uszkodzi urządzenie. Przed podłączeniem produktu i rozpoczęciem użytkowania należy zaczekać, aż urządzenie osiągnie on temperaturę pokojową. Zależnie od okoliczności, może to potrwać kilka godzin.
• Przewody układaj zawsze tak, by nikt nie potykał się o niego ani nie mógł się o nie zaczepić. Istnieje ryzyko odniesienia obrażeń.
• Nie używaj przewodu niezgodnie z przeznaczeniem, do noszenia narzędzia wielofunkcyjnego, do zawieszania lub wyjmowania wtyczki z gniazdka. Chron przewód przed gorącem, olejem, ostrymi krawędziami lub poruszającymi się częściami urządzenia.
• Wtyczka przyłączeniowa produktu musi pasować do gniazdka elektrycznego. Nie wolno w żaden sposób zmieniać wtyczki. Nie używaj wtyczek adaptacyjnych razem z uziemionym produktem. Niezmieniona wtyczka i pasujące gniazdko zmniejszają ryzyko porażenia elektrycznego.
• Unikaj kontaktu ciała z powierzchniami uziemionymi, jak rury, grzejniki, kuchenki i chłodziarki. Istnieje zwiększone ryzyko porażenia elektrycznego, gdy ciało jest uziemione.
• Pracując z narzędziem elektrycznym w suchym otoczeniu na wolnym powietrzu, np. pod zadaszeniami lub schronach, należy stosować tylko takie przewody przedłużające, które są odpowiednie także dla użytku na zewnątrz. Stosowanie kabla przedłużającego, odpowiedniego do użycia na wolnym powietrzu, zmniejsza ryzyko porażenia elektrycznego.
• Jeżeli praca narzędzia w wilgotnym otoczeniu nie jest do uniknięcia, stosuj wyłącznik ochronny różnicowo-prądowy. Stosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia elektrycznego.

j) Stosowanie i postępowanie z produktem

• Nie przeciążaj urządzenia. Używaj narzędzia wielofunkcyjnego przeznaczonego do określonej pracy. Dopasowanym narzędziem wielofunkcyjnym w danym zakresie mocy pracuje się lepiej i bezpieczniej.
• Nie używaj narzędzia wielofunkcyjnego, którego włącznik jest uszkodzony. Narzędzie wielofunkcyjne, które nie daje się włączyć lub wyłączyć, jest niebezpieczne i musi zostać naprawione.
• Przed ustawieniem urządzenia, zmianą akcesoriów lub odłożeniem urządzenia należy wyciągnąć wtyczkę z gniazdka. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu narzędzia wielofunkcyjnego.
• Nieużywane urządzenie wielofunkcyjne przechowuj w miejscu niedostępnym dla dzieci.

• Nie pozwalaj na używanie urządzenia osobom, które się z nim nie zapoznały lub nie przeczytały instrukcji.

• Starannie pielęgnuj narzędzia wielofunkcyjne. Sprawdzaj, czy części ruchome nienagannie działają i nie zakleszczają się, czy części nie są pęknięte lub tak uszkodzone, że zakłóca to działaniu narzędzia wielofunkcyjnego. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Niestaranna konserwacja narzędzi wielofunkcyjnych jest powodem wielu wypadków.

• Utrzymuj narzędzia tnące ostre i czyste. Starannie zadbane narzędzia tnące o ostrych krawędziach mniej się zakleszczają i są łatwiejsze w prowadzeniu.
• Narzędzia wielofunkcyjne, akcesoria, narzędzia obróbkowe itd. należy używać zgodnie z instrukcjami. Uwzględnij przy tym warunki pracy i czynność, która ma być wykonana. Używanie produktu do celów innych niż przewidziane może prowadzić do niebezpiecznych sytuacji.
• Nie używaj uszkodzonych przystawek. Przed każdym użyciem sprawdzić narzędzia obróbkowe, jak tarcze szlifierskie, pod kątem odprysków i rys, krążki szlifierskie - pod kątem rys oraz silnego zużycia. Jeżeli produkt lub narzędzie obróbkowe upadło, sprawdź, czy nie jest uszkodzone lub użyj nieuszkodzonego narzędzia obróbkowego. Po skontrolowaniu i zastosowaniu narzędzia obróbkowego, usunąć się oraz osoby postronne z pobliżu płaszczyzny obrotu narzędzia obróbkowego i pozostawić pracujące urządzenie przez ok. minutę z maksymalną prędkością obrotową. Uszkodzone narzędzia obróbkowe przeważnie łamią się w czasie tej próby.

k) Ryzyka resztkowe

- Nawet przy prawidłowym użytkowaniu urządzenia zawsze pozostaje pewne ryzyko, którego nie można wykluczyć. Z rodzaju i konstrukcji urządzenia można wyprowadzić następujące potencjalne zagrożenia:

• Kontakt z nieochronioną tarczą (rany cięte)
• Ingerowanie w jeszcze obracającą się tarczę (rany cięte)
• Wyrzucanie części tarczy (rany cięte lub tępy uraz)
• Wyrzucanie części materiału przeznaczonego do obróbki (rany cięte lub tępy uraz)
• Niebezpieczeństwo pożaru na skutek iskrzenia
• Uszkodzenie słuchu, gdy nie nosi się wymaganych ochronników słuchu (utrata słuchu)
• Wdychanie cząstek ściernych z materiału i tarczy
• Porażenie prądem elektrycznym w przypadku dotknięcia nieizolowanych elementów elektrycznych.

7. Elementy obsługowe

1 60 x tarcze tnące
2 40 x krążek papieru ściernego
3 4 x taśmy szlifierskie / pierścienie
4 2 x uchwyt z trzonkiem ∅ 3,2 mm (tarcze tnące i krążki papieru ściernego)
5 1 x ostrzałka do ostrzy
6 10 x ścierniwo (z trzonkiem) ø 3,2 mm
7 2 x szlifierka diamentowa ∅ 3,2 mm
8 2 x uchwyt z trzonkiem ∅ 3,2 mm (krażek filcowy)
9 1 x przecinarka wielofunkcyjna ø 3,2 mm
10 2 x wiertlo ∅ 2,3/3,2 mm
11 1 x uchwyt do taśm szlifierskich ∅ 3,2 mm
12 1 x kleszcze zaciskowe ø 2,3 mm

13 1 x klucz maszynowy
14 1 x klucz sześciokątny
15 4 x krążek filcowy
16 1 x kamień szlifierski
17 1 x elastyczny wałek
18 1 x zacisk stołowy i rura teleskopowa
19 1 x uchwyt
20 1 x przystawka do szlifowania
21 1 x przezroczysta ochrona
22 1 x przystawka do szlifowania ostrzy
23 1 x przystawka do frezowania
24 Walizka

A Wrzeciono robocze

D Przełącznik zasilania

B Blokada wrzeciona

E Przewód zasilający z wtyczką

C Szczotki silnikowe (obustronnie w uchwycie)

8. Uruchomienie

a) Włączanie/wyłączanie i prędkość obrotowa

1. Włącz narzędzie wielofunkcyjne za pomocą przełącznika zasilania (D). Narzędzie wielofunkcyjne pracuje z najniższą prędkością. Przełącz na następny stopień, aby ustawić maksymalną prędkość.
2. Wyłącz narzędzie wielofunkcyjne za pomocą przełącznika zasilania.
3. Aby regulować prędkość obrotową, przełączaj stopniowo w górę lub w dół. Możesz ustawić dwa stopnie prędkości. Pierwszy stopień rozpoczyna się z najniższym poziomem, drugi stopień przełącza na najwyższą prędkość. Dostępne prędkości wynoszą od 8000 do 35000 obr./min.

Ostrożnie! Nigdy nie przełączaj prędkości w czasie, gdy narzędzie styka się z obrabianym przedmiotem.

1. Możesz rozpocząć pracę, gdy zamontowano narzędzie obróbkowe. W celu montażu narzędzi przeczytaj w punkcie „b) Wskazówki dotyczące stosowania narzędzi i akcesoriów” oraz w celu zamontowania narzędzi w punkcie „9. Działanie, a) Mocowanie narzędzi”;

b) Wskazówki dotyczące użytkowania narzędzi i akcesoriów

Ściernica (z chwytem)

Szlifierka diamentowa

Taśma szlifierska z uchwytem

• Użyj ściernicy (6) do ostrzenia, usuwania zadziorów, usuwania rdzy i rozdrabniania.
• Ślizgacze należy oczyścić i przeciagnąć za pomocą dołączonego kamienia szlifierskiego (16).
• Użyj ściernic trzpieniowych (7) (diamentowych), aby grawerować różne materiały.
• Obrabiaj metale na niskich obrotach i nie obrabiaj drewna ani tworzyw sztucznych.
• Taśmy szlifierskie (3) służą do szlifowania, wygładzania i odkształcania drewna i tworzyw sztucznych wzmocnionych włóknem szklanym. Za-loż taśmę szlifierską na uchwyt (11).

Kamień szlifierski

Krążki filcowe z uchwytem

Tarcza tnąca z uchwytem

Krażek papieru ściernego

• Użyj kamienia szlifierskiego (16) do czyszczenia zabrudzeń lub ściaga- nia ściernic, aby wyrównać rowki i inne nierówności.
• Przykręć (śruby) krążek filcowy (15) do uchwytu (8). Poleruj tym metale i materiały kamienne.
• Poleruj tylko stronami na obwodzie. Strona czołowa pozostawia zadrapania na obrabianym przedmiocie.
• Przymocuj tarczę tnącą (1) do uchwytu (4). Dokręć mocno śruby. Tarcze tnące służą do cięcia metalowych części, blachy, cienkiego drewna i tworzywa sztucznego.
• Przymocuj krążek papieru ściernego (2) do przynależnego uchwytu (4). Dokręć mocno śruby. Tarcze szlifierskie służą do szlifowania, wygładzania i odkształcania drewna i materiałów wzmocnionych włóknem szklanym.

9. Sposób działania

a) Mocowanie narzędzi

- Naciśnij na blokadę wrzeciona (B). Obracaj wałek narzędzia wielofunkcyjnego, aż do zatrzaśnięcia sworznia zabezpieczającego we wrzecionie głównym. Sworzeń opada w otworze blokującym we wrzecionie.

Nigdy nie naciskaj blokady wrzeciona, gdy narzędzie jest w ruchu.

• Jeśli kleszcze zaciskowe (12) nie mogą zostać otwarte ręcznie, użyj do poluzowania dołączonego klucza maszynowego (13). Odkręcić nakrętkę kołpakową, ale nie całkowicie, jeśli nie zmieniasz kleszczy zaciskowych.

• Wybierz kleszcze zaciskowe o odpowiednim rozmiarze (dostępne są 2 rozmiary 2,3 i 3,2 mm). W razie potrzeby wymienić je. Jedne kleszcze zaciskowe znajdują się już w uchwytach narzędzi jednostki napędowej. Pozostały element jest dostarczony osobno jako wyposażenie dodatkowe.

• Wsunąć trzonek narzędzia w kleszcze zaciskowe. W razie potrzeby najpierw wyjmij już zamocowane narzędzie. Dokręcić kleszcze zaciskowe tak mocno, jak to tylko możliwe. Użyj do tego celu klucza maszynowego.

• Trzonek narzędzia powinien być zamocowany na około dwie trzecie jego długości, aby zapobiec uderzaniu i wibracjom przy zbyt krótkim zamocowaniu.

b) Montaż i zastosowanie dodatkowych urządzeń

Montaż przezroczystej ochrony

- Zamontuj przezroczystą ochronę (21), aby przede wszystkim chronić oczy przed iskrami podczas pracy.

Montaż uchwytu

- Zamontuj uchwyt (19) za pomocą pierścienia montażowego w narzędziu wielofunkcyjnym, aby umożliwiać dodatkowe, oburęczne prowadzenie narzędzia wielofunkcyjnego.

Montaż urządzenia do ostrzenia ostrzy i ostrzenie ostrzy

- Zamontuj ostrzałkę do ostrzy (5) w kleszczach zaciskowych w narzędziu wielofunkcyjnym.

- Następnie za pomocą pierścienia montażowego umieść przystawkę do szlifowania ostrzy (22) na narzędziu wielofunkcyjnym. Za pomocą tego prowadzenia można teraz przesuwać różne ostrza przez ostrzałkę do ostrzy, aby je ostrzyć.

Montaż taśm szlifierskich na uchwycie taśmy szlifierskiej

- Zamontuj taśmy szlifierskie (3) na uchwycie taśmy szlifierskiej (11). W tym celu umieść je na gumowej podstawie uchwytu.

Montaż i zastosowanie przystawki do frezowania

• Na narzędziu wielofunkcyjnym zamontuj narzędzie np. ściernicę, wiertło, przecinarka wielofunkcyjna itp.
• Założ przystawkę do frezowania (23) na wrzeciono. Zabezpiecz ją, dokręcając śrubą skrzydełkową. W razie potrzeby użyj ogranicznika głębokości.
• Narzędzie wielofunkcyjne można teraz używać jak frezarki górnowrzecionowej lub do wiercenia w płytkach. Umieść je na poziomej powierzchni i powoli przesuwaj do przodu. Szlifuj rowki i krawędzie. Zwrócić przy tym uwagę, aby w miarę możliwości nie wybierać zbyt dużej głębokości cięcia.
• W razie potrzeby kilkakrotnie ustaw ogranicznik głębokości i przeprowadź kilka przejść obróbkowych, aby osiągnąć wymiar końcowy. Dokręcić śrubę radełkowaną, aby zamocować ogranicznik głębokości.
• Podczas wiercenia płytek ustaw ogranicznik głębokości na wymaganą głębokość wiercenia (nieco więcej niż grubość płytki).

Montaż i stosowanie przystawki szlifierskiej

• Zamontuj narzędzie szlifierskie, np. ściernicę i papier ścierny itd. na narzędziu wielofunkcyjnym.
• Założ przystawkę szlifierską (20) na wrzeciono. Zabezpiecz ją, dokręcając śrubą skrzydełkową.

Podczas pracy z przystawką szlifierską należy zawsze pracować na sztywno zamocowanym elemencie obrabianym. Zamocuj obrabiany przedmiot np. w imadle i poruszaj narzędziem wielofunkcyjnym. Mocowanie narzędzia wielofunkcyjnego oraz poruszanie obrabianego przedmiotu jest możliwe wtedy, gdy jest on wystarczająco duży.

- Umieść powierzchnię prowadzącą pod kątem prostym do powierzchni przeznaczonej do obróbki na krawędzi bocznej obrabianego przedmiotu i rozpocznij szlifowanie. Ukośne prowadzenie nadaje się do szlifowania pod odpowiednim kątem, np. podczas szlifowania końcówek dłuta itp.

Zdejmowanie ściernic

- Położ kamień szlifierski (16) na płaskiej powierzchni, przytrzymaj go w miejscu i poprowadź ściernicę, która ma być zdjęta tam i z powrotem pod wymaganym kątem, prosto i płynnie na całej długości kamienia szlifierskiego. Nie prowadź ściernicy przez krawędź kamienia szlifierskiego. Zsuną się.

Podczas pracy obracającym się narzędziem nie należy naciskać tylko na jedno miejsce kamienia szlifierskiego. W przypadku wielokrotnego powtórzenia tworzy to w pewnych okolicznościach rowek w kamieniu szlifierskim.

c) Praca z elastycznym walkiem

Narzędzie wymagane do pracy należy zamontować w kleszczach zaciskowych w uchwycie elastycznego wałka, a nie bezpośrednio w narzędziu wielofunkcyjnym. Pracuj wówczas z tym przedłużeniem. Praca z elastycznym wałkiem (17) umożliwia dostęp do miejsc trudno dostępnych. Aby użyć elastycznego wałka podczas pracy, narzędzie wielofunkcyjne musi zostać zawieszone na dostarczonym stojaku (18).

Zakładanie lub wymiana narzędzia

W celu montażu, zakładania lub wymiany narzędzi na elastycznym wałku (17) postępuj w następujący sposób:

1. Obracaj lekko wałek, aż otwory na wałku i na uchwycie się pokryją.

2. Włóż klucz sześciokątny (14) w otwory, aby zablokować wałek.

3. Użyj klucza maszynowego (13), aby poluzować lub dokręcić kleszcze zaciskowe (na uchwycie).

4. Następnie wykonaj czynności w celu montażu i złożenia lub wymiany narzędzia. Więcej informacji na ten temat znajduje się w rozdziale „a) Mocowanie narzędzi”. Blokowanie za pomocą blokady wrzeciona nie jest oczywście konieczne. W tym przypadku używa się klucza sześciokątnego.

Podczas odkręcania nie odkręcaj ani nie obracaj wałka, zanim go najpierw nie zablokujesz. W takim przypadku można uszkodzić elastyczny wałek.

d) Montaż stojaka

Zamontuj i zamocuj stojak (zacisk stołowy i rura teleskopowa) w następujący sposób:

1. Przykręć zwornicę śrubową zacisku stołowego (18) do płyty roboczej / płyty stołu o odpowiedniej grubości z uchwytem drążka skierowanym do góry.
2. Przykręć element gwintowany na rurze teleskopowej do górnego lub bocznego gwintowanego otworu uchwytu drążka.
3. Zawieś metalowy uchwyt narzędzia wielofunkcyjnego na zakrzywionym haku na górze rury teleskopowej.
4. Wysokość stojaka można regulować za pomocą rury teleskopowej. Ustal wymaganą pozycję, obracając rurę.

Podłączenie elastycznego wałka do narzędzia wielofunkcyjnego

1. Wyciągnij trochę wał napędowy elastycznego walka z osłony ochronnej i umieścić go w kleszczach zaciskowych / uchwycie na narzędzie wielofunkcyjne.
2. Mocno i pewnie włożyć wałek do uchwytu na wrzecionie głównym (A). Następnie przykręcić go nakrętką kołpakową do narzędzia wielofunkcyjnego.
3. Jeśli się poluzuje i pracuje bez zabieraka, czworokąt (wewnątrz i na zewnątrz) zostaje starty. Powoduje to, że uchwyt wałka lub wałek nie nadaje się do użytku.

e) Wskazówki dotyczące pracy

• Podczas pracy przy obrabianym przedmiocie należy chwytać tylko element końcowy/uchwyt wałka (uchwyt narzędzia).
• Po intensywnym użytkowaniu należy pozostawić elektronarzędzie na kilka minut na biegu jałowym, aby schłodzić silnik.
• Tarcze szlifierskie i tnące są podczas pracy bardzo gorące. Nie dotykaj ich, aż ostygna.
• Nie używaj narzędzia wielofunkcyjnego w pobliżu materiałów łatwopalnych. Iskry mogą zapalić te materiały. Iskry sa bardzo gorace i mogą spowodować obrażenia.
• Upewnij się, że ściernica dotyka obrabianego przedmiotu pod kątem ok. 15° do 30°. Podczas obróbki przesuwaj go powoli.

Nie wywieraj dużego nacisku na narzędzie. Najlepsze rezultaty szlifowania i cięcia można uzyskać dzięki niskiemu naciskowi na narzędzie. Nadmierny nacisk powoduje uszkodzenie narzędzia szlifierskiego i ew. może spowodować ciężkie obrażenia.

f) Wskazówki dotyczące stosowania ściernic

• Nie montuj ściernic na urządzeniu bez zatwierdzonego urządzenia mocującego. Powinny być one montowane na typie maszyny, dla którego są przeznaczone. Nadmierne wibracje mogą prowokować pęknięcia.
• Ostrożnie rozpakuj nową ściernicę i wyczyść ją szczotką. Sprawdź, czy nie ma uszkodzeń transportowych. Nie-ostrożne postępowanie podczas rozpakowywania może spowodować uszkodzenie ściernicy.
• Ściernicę można przetestować poprzez kontrolę wydawanego odgłosu. W tym celu należy lekko postukać czystą ściernicę niemetalowym przedmiotem. Jeśli istnieją pęknięcia, które wskazują na rychłe pęknięcie, dźwięk nie brzmi już jasno i wyraźnie, lecz tępo. Taka ściernica nie może być już używana.
• Nie upuszczaj ściernicy i unikaj nagłego uderzenia.
• Jeśli ściernica zużyje się w trakcie użytkowania, zmniejsza się obwodowa prędkość obrotowa. Przy stałej prędkości obrotowej następuje zatem zmniejszenie wydajności szlifowania.

g) Obsługa, transport i przechowywanie ściernic

Ściernica jest łamliwa, wrażliwa na uderzenia i wstrząsy. Dlatego też konieczne są specjalne środki:

• Nie należy używać żadnych upuszczonych lub uszkodzonych ściernic.
• Unikaj wibracji i wstrząsów podczas użytkowania.
• Unikaj uszkodzenia otworu mocującego.
• Unikaj nadmiernego obciążenia powierzchni szlifującej.
• Ściernice należy przechowywać w suchych, zabezpieczonych przed mrozem i w stałej, średniej temperaturze.

10. Pielęgnacja i czyszczenie

Nie stosuj agresywnych detergentów, alkoholu ani innych rozpuszczalników chemicznych, ponieważ mogą one spowodować uszkodzenie obudowy, a nawet ograniczyć funkcjonalność produktu.

• Przed każdym czyszczeniem odłączaj produkt od zasilania elektrycznego.
• Do czyszczenia obudowy produktu używaj suchej, niepozostawiającej włókien szmatki. Jeśli to nie wystarczy, usuń silniejsze zanieczyszczenia za pomocą szmatki lekko zwilżonej roztworem mydłanym. Unikaj gromadzenia się osadów pyłu w otworach wentylacyjnych. Wyczyść wszystkie otwory wentylacyjne w urządzeniu, aby zapobiec przegrzaniu silnika napędowego.

11. Konserwacja

Wymiana szczotek silnikowych

- Szczotki węglowe urządzenia są częściami ulegającymi zużyciu. W trakcie użytkowania będą się one zużywać.

Nigdy nie wymieniaj samodzielnie szczotek węglowych. Prace konserwacyjne powierzaj doświadczonemu specjalistycznemu personelowi.

• Regularnie sprawdzaj szczotki silnikowe (C) (wykręcaj uchwyt).
• Wymieniaj tylko obie szczotki węglowe razem, aby nie uszkodzić urządzenia.
• Nigdy nie używaj urządzenia tylko z jedną szczotką węglową.

12. Przechowywanie

Przed rozpoczęciem przechowywania należy wyczyścić narzędzie wielofunkcyjne i wszystkie jego akcesoria.

Schowaj wszystkie razem w walizce (24) w osłoniętym, bezpiecznym miejscu niedostępnym dla dzieci. Unikaj wilgoci i zbyt wysokich lub zbyt niskich temperatur. Jeśli to możliwe, przechowuj produkt w ciemnym miejscu.

Nie przechowuj produktu w plastikowym opakowaniu, aby zapobiec tworzeniu się wilgoci kondensacyjnej.

13. Utylizacja

Urządzenia elektroniczne mogą być poddane recyklingowi i nie zaliczają się do odpadów z gospodarstw domowych. Produkt należy utylizować po zakończeniu jego eksploatacji zgodnie z obowiązującymi przepisami prawnymi. W ten sposób użytkownik spełnia wymogi prawne i ma swój wkład w ochronę środowiska.

14. Dane techniczne

Napięcie/natężenie wejściowe....230 - 240 V/AC, 50 Hz, 0,75 A

Pobór mocy 170 W

Prędkość obrotowa....maks. 8000-35000 obr./min (∅ 35 mm)

Długość kabla....1,8 m

Ciśnienie akustyczne....73 dB (A) ±3 dB (A)

Moc akustyczna....84 dB (A) ±3 dB (A)

Warunki pracy/przechowywania ....+10 do +40 °C, 40 - 85% wilgotności względnej powietrza

(bez kondensacji)

Warunki przechowywania....+10 do +40 °C, 40 - 85% wilgotności względnej powietrza

(bez kondensacji)

Wymiary (dł. × szer. × wys.) ......228 x 53 x 58 mm (264 x 53 x 58 mm z uchwytem odciążającym)

Cieżar 711 g

To publikacja została opublikowana przez Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau, Niemcy (www.conrad.com).

Wszelkie prawa odnośnie tego tłumaczenia są zastrzeżone. Reprodukowanie w jakiejkolwiek formie, kopiowanie, tworzenie mikrofilmów lub przechowywanie za pomocą urządzeń elektronicznych do przetwarzania danych jest zabronione bez pisemnej zgody wydawcy. Powielanie w całości lub w części jest zabronione. Publikacja ta odpowiada stanowi technicznemu urządzeń w chwili druku.
