GEBRUIKSAANWIJZING FE-300 Toolcraft

NL Gebruiksaanwijzing

Soldeerdampafzuiger

Bestelnr.: 3089719

CE

1 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

2 Beoogd gebruik

Het product is een soldeerdampafzuiger. Gebruik het product om schadelijke deeltjes, dampen en gassen te verwijderen die ontstaan tijdens het solderen.

Het product heeft meerdere filters:

Stofffilter (PM50)
Fijnstofffilter (PM2.5)
■ Geurfilter (actief koolstof)

Het product is alleen effectief als alle filters correct zijn geïnstalleerd en worden vervangen volgens de vervangingsintervallen in deze instructies.

Het product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis.

Contact met vocht moet absoluut worden vermeden.

Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd.

Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

3 Leveringsomvang

Dampafzuiger
1x PM2.5-filter (geinstalleerd)
Afvoerluchtgeleider
1x geurfilter (geïnstalleerd)
Afzuigslang
3x reservestoffilters
Afzuigkap
Stroomadapter
1x stoffilter (geïnstalleerd)
Gebruiksaanwijzing

4 Reserveonderdelen

Ga naar de productpagina op www.conrad.com voor beschikbare reserveonderdelen en accessoires.

5 Beschrijving van de symbolen

De volgende symbolen staan op het product/apparaat of worden gebruikt in de tekst:

Lees zorgvuldig de gebruiksaanwijzingen.

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken.

6 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

6.1 Eerst lezen!

• Kinderen mogen niet met dit apparaat spelen.

• Dit apparaat kan onder toezicht worden gebruikt door kinderen vanaf 8 jaar.

• Dit product kan gebruikt worden door personen met verminderde lichamelijke, zintuiglijke of mentale capaciteiten, of met een tekort aan kennis en ervaring, mits ze onder toezicht staan of hen is uitgelegd hoe het product veilig moet worden gebruikt en begrepen wordt met welke geva- ren gebruik gepaard gaat.

• Kinderen mogen het apparaat niet zonder toezicht reinigen of onderhouden.

6.2 Algemeen

• Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
  Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
  Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan contact op met onze technische klantendienst of ander technisch personeel.
  Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

6.3 Omgang

- Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

6.4 Bedrijfsomgeving

Volg bij installatie in een industriële omgeving de voorschriften voor ongevallenpreventie voor elektrische systemen en apparatuur van een veiligheidsinstantie of vergelijkbare instelling in uw land.
In scholen, opleidingsinstituten en hobby- en DIY-workshops moeten digitale multimeters worden gebruikt onder verantwoordelijk toezicht van gekwalificeerd personeel.
- Dit product is geen vervanging voor een goed ventilatiesysteem. Zorg altijd voor voldoende ventilatie van het werkgebied.
Stel het product niet aan mechanische spanning bloot.
Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.
Bescherm het product tegen hoge luchtvochtigheid en vocht.
Bescherm het product tegen direct zonlicht.

6.5 Bediening

Houd het product uit de buurt van brandbare materialen (bijvoorbeeld gordijnen en papier), vloeistoffen (bijvoorbeeld benzine) en gassen, aangezien deze brandgevaarlijk zijn.
- Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.
Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repareren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,
• niet meer naar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of
• onderhevig is geweest aan ernstige transportbelasting.

6.6 Netvoedingsadapter

Modificeer of repareer geen onderdelen van de netvoeding, inclusief netstekkers, netsnoeren en voedingen. Gebruik geen beschadigde onderdelen. Risico op een fatale elektrische schok!

■ Verbind het apparaat met een stopcontact dat gemakkelijk bereikbaar is.
- Gebruik alleen de meegeleverde netvoedingsadapter voor de stroomvoorziening.
Sluit de netvoedingsadapter uitsluitend aan op een goedgekeurde contactdoos van het openbare elektriciteitsnet. Controleer vóór het insteken van de netvoedingsadapter of de op de netvoedingsadapter aangegeven spanning overeenstemt met de spanning van uw stroomleverancier.
■ Sluit de netvoedingsadapter niet aan en trek deze niet uit als uw handen nat zijn.
Haal de netvoedingsadapter nooit uit het stopcontact door aan de kabel te trekken, maar neem de stekker altijd bij de grepen vast.
Haal de netvoedingsadapter om veiligheidsredenen uit het stopcontact tijdens een storm.
Raak de stroomadapter niet aan als deze tekenen van schade vertoont, omdat dit tot een fatale elektrische schok kan leiden! Ga als volgt te werk:

• Schakel de netspanning op het stopcontact met de voedingsadapter uit (schakel de netspanning uit bij de bijbehorende stroomonderbreker en verwijder de zekering en schakel de netspanning ook uit bij de bijbehorende RCD-veiligheidsschakelaar).
• Koppel de netvoedingsadapter los van het stopcontact.
• Gebruik een nieuwe netvoedingsadapter van hetzelfde ontwerp. Gebruik niet langer de beschadigde netvoedingsadapter.

Zorg ervoor dat kabels niet worden afgekneld, geknikt of beschadigd door scherpe ran- den.

Leg kabels altijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat risico op verwondingen.

6.7 Schadelijke dampen en deeltjes filteren

• Gebruik van het product zonder filter of met een verzadigd filter kan leiden tot verstikking, vergiftiging of ademhalingsproblemen. Installeer de filters altijd op de correcte manier en vervang ze op de voorgeschreven intervallen.
  Rook en dampen kunnen alleen goed worden afgezogen als de afzuigkap correct is geïnstalleerd. Controleer voordat u het product gebruikt of de afzuigkap correct is geïnstalleerd.
• Ongeschikte of beschadigde filters bieden geen bescherming. Controleer de filters regelmatig op beschadigingen en vervang ze als ze beschadigd zijn. Gebruik alleen filters die ontworpen zijn voor dit product.
• Het afzuigen van vloeistoffen en brandbare gassen kan leiden tot brand of explosie. Gebruik het product alleen om soldeerdampen, -gassen en -deeltjes af te zuigen.

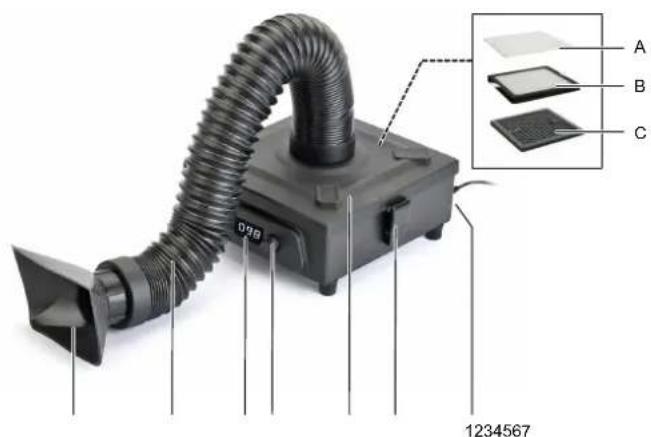

7 Productoverzicht

A B C 1234567

	Onderdeel Beschrijving/functie
A Stofffilter	Het filter verwijdert deeltjes met een grootte van min.50 μm.■ Vervang het filter volgens de onder "Onderhoud" aangegeven interval.
B PM2.5	filter Het filter verwijdert deeltjes met een grootte van min.2,5 μm.■ Vervang het filter volgens de onder "Onderhoud" aangegeven interval.
C Geurfilter	Het filter is een actief koolstoffilter en verwijdert geuren.■ Vervang het filter volgens de onder "Onderhoud" aangegeven interval.
1 Voedingsaansluiting	■ Sluit de voedingsadapter aan om de soldeer-dampafzuiger van stroom te voorzien.
2 Zijklem	Met de zijklemmen wordt het deksel van het filtercom-partiment vastgezet.
3 Deksel	filtercompartiment■ Krijg toegang tot het filtercompartiment door de zijklemmen te ontgrendelen en het deksel van het filtercompartiment te verwijderen.
4 Aan/uit	knop en draai-knop voor ventilatorsnel-heid■ Druk op de knop om de ventilator in en uit te schakelen.■ Draai de draaiknop om de ventilatorsnelheid te verhogen en verlagen.
5 Ventilatorsnelheidsindica-tor	De indicator Geeft de huidige ventilatorsnelheid weer op een schaal van 010 (langzaamst) tot 100 (snelst).
6 Versteel	bare afzuigslang■ Draai voor gebruik de slang op het deksel van het filtercompartiment.
7 Afzuigkap	■ Draai voor gebruik de afzuigkap op de afzuig-slang.

8 Installatie en plaatsing

Installeer voor elk gebruik de afzuigslang en de afzuigkap en stel ze af op het werkstuk.

1. Plaats de soldeerdampafzuiger op een stabiele ondergrond.
2. Installeer de afvoerluchtgeleider aan de achterkant van het product aan de hand van de onderstaande afbeelding. Zorg ervoor dat de afvoerlucht ongehinderd van de werkplek wordt weggeleid.
3. Draai de afzuigslang op het deksel van het filtercompartiment.

4. Draai de afzuigkap op de afzuigslang.

5. Stel de afzuigkap zo af dat deze zich dicht bij het werkstuk bevindt.

6. Controleer of de zijklemmen het deksel van het filtercompartiment stevig vastzetten.

Vervang de filters op de aangegeven intervallen voor een effectieve dampafzuiging.

Belangrijk:

• Gebruik alleen filters die ontworpen zijn voor dit product.
• Schrijf de vervangingsdata van de filters op zodat u weet wanneer u de filters moet vervangen.
• Behandel gebruikte filters als speciaal afval. Verwijder gebruikte filters volgens de geldende regels en voorschriften in uw land.

	Filter	Vervangingsinterval
A Stoffilter Elke 14-30 dagen vervangen
B PM2.5-filter Elke 6-12 maanden vervangen
C Geurfilter Elke 6-12 maanden vervangen

A B C

1. Koppel het product los van de voeding.
2. Ontgrendel de zijklemmen.
3. Verwijder het deksel van het filtercompartiment.
4. Verwijder het gebruikte filter dat u wilt vervangen.
5. Verwijder het gebruikte filter volgens de geldende regels en voorschriften in uw land.
6. Installeer het nieuwe filter. Zorg ervoor dat alle filters in de juiste volgorde zijn geïnstalleerd.
7. Plaats het deksel van het filtercompartiment terug en zet deze vast met de zijklemmen.

10 Onderhoud en reiniging

Belangrijk:

• Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken.

• Dompel het product niet in water.

• Koppel het product los van de voeding.

• Reinig het product met een droog, pluisvrij doekje.

11 Verwijdering

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
in de door Conrad gemaakte inzamelpunten
in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind- gebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

Fijnstofffilter (PM2.5, 2,5 μm)

Geurfilter (actief koolstof)

Bedrijfstemperatuur 0 tot +40 °C

Bedrijfsluchtvochtigheid ...... 10 - 90 % RH (niet-condenserend)

Opslagtemperatuur 0 tot +40 °C

Opslagluchtvochtigheid 10 - 90 % RH (niet-condenserend)

Lengte afzuigslang 66 cm

Afmetingen (B x H x D)(ong.) ..... 210 x 90 x 210 mm

Gewicht (ong.) 1,28 kg

12.1 Stroomvoorziening

Voedingsspanning 100 - 240 V/AC

Voedingsfrequentie 50/60 Hz

Uitgangsspanning 12 V/DC

Uitgangsvermogen 24 W
