BEDIENUNGSANLEITUNG FE-300 Toolcraft

© Bedienungsanleitung

Lötrauchabsauger

Best.-Nr. 3089719

CE

1 Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

2 Bestimmungsgemäße Verwendung

Das Produkt ist ein Lötrauchabsauger. Entfernen Sie mit dem Produkt schädliche Partikel, Rauch und Gase, die während des Lötens entstehen.

Das Produkt hat mehrere Filter:

Staubfilter (PM 50)
Feinpartikelfilter (PM2.5)
Geruchsfilter (Aktivkohle)

Das Produkt ist nur wirksam, wenn alle Filter richtig installiert sind und entsprechend den in diesen Anweisungen angegebenen Austauschintervallen ausgetauscht werden.

Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es also nicht im Freien.

Der Kontakt mit Feuchtigkeit ist in jedem Fall zu vermeiden.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden.

Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

3 Lieferumfang

Rauchabsauger
1 x PM2.5-Filter (installiert)
Absaugführung
■ 1 x Geruchsfilter (installiert)
Absaugschlauch
3 x Ersatzstaubfilter
Absaughaube
Netzteil
1 x Staubfilter (installiert)
Bedienungsanleitung

4 Ersatzteile

Verfügbare Ersatzteile und Zubehör finden Sie auf der Produktseite unter www.conrad.com.

5 Symbolerklärung

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Lesen Sie sich vor der erstmaligen Verwendung die Bedienungsanleitung sorgfältig durch.

Dieses Symbol warnt vor Gefahren, die zu Verletzungen führen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen elektrischen Schlag führen kann.

6 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

6.1 Zuerst lesen!

• Kinder dürfen mit diesem Produkt nicht spielen.

• Dieses Gerät kann von Kindern ab 8 Jahren verwendet werden, sofern sie beaufsichtigt werden.

• Dieses Produkt kann von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Fachkenntnis verwendet werden, wenn sie unter Aufsicht stehen oder Anweisungen hinsichtlich der sicheren Verwendung des Produkts erhalten haben und die damit verbundenen Gefahren kennen.
  ■ Reinigungs- und Wartungsarbeiten dürfen von Kindern nur dann vorgenommen werden, wenn sie dabei unter ständiger Aufsicht stehen.

6.2 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
■ Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

6.3 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

6.4 Betriebsumgebung

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen, Bildungseinrichtungen, Hobby- und Heimwerkerwerkstätten dürfen Digital-multimeter nur unter der verantwortlichen Aufsicht von geschultem Personal verwendet werden.
- Dieses Produkt ist kein Ersatz für eine ordnungsgemäße Belüftungsanlage. Sorgen Sie stets für eine gute Belüftung des Arbeitsbereichs.
- Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

6.5 Bedienung

Halten Sie das Produkt fern von leicht entzündlichen Materialien (z. B. Vorhänge, Papier), Flüssigkeiten (z. B. Benzin) oder Gasen. Es besteht Brandgefahr!
Sollten Sie Zweifel bezüglich des Betriebs, der Sicherheit oder dem Anschließen des Produkts haben, wenden Sie sich an einen Fachmann.
- Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.

6.6 Netzteil

Verändern oder reparieren Sie keine Komponenten der Stromversorgung, einschließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschädigten Komponenten. Lebensgefahr durch Stromschlag!

Schließen Sie das Produkt an einer Steckdose an, die jederzeit leicht zugänglich ist.
■ Verwenden Sie ausschließlich das mitgelieferte Netzteil für die Stromversorgung.
Als Spannungsquelle für das Netzteil darf nur eine haushaltsübliche Steckdose verwendet werden, die an das öffentliche Versorgungsnetz angeschlossen ist. Überprüfen Sie vor dem Anschluss des Netzteils, ob die Spannungsangaben auf dem Netzteil mit der Spannung in Ihrem Haushalt übereinstimmen.
Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.
Ziehen Sie niemals am Kabel, um das Netzteil von der Steckdose zu trennen. Verwenden Sie stattdessen stets die dafür vorgesehenen Grifflächen am Netzstecker.
Trennen Sie das Netzteil aus Sicherheitsgründen während eines Gewitters stets von der Stromversorgung.
Sollte das Steckernetzteil Beschädigungen aufweisen, so fassen Sie das Netzteil nicht an, da dies zu einem tödlichen Stromschlag führen kann! Gehen Sie wie folgt vor:

– Schalten Sie zuerst die Netzspannung zur Steckdose ab, an der das Steckernetzteil angeschlossen ist (zugehörigen Leitungsschutzschalter abschalten bzw. Sicherung herausdrehen, anschließend FI-Schutzschalter abschalten, sodass die Netzsteckdose allpolig von der Netzspannung getrennt ist).

– Ziehen Sie das Netzteil aus der Steckdose.

- Verwenden Sie ein neues Netzteil der gleichen Bauart. Verwenden Sie das beschädigte Netzteil nicht weiter.

Achten Sie darauf, dass das Kabel nicht eingeklemmt, geknickt oder durch scharfe Kan- ten beschädigt wird.
Verlegen Sie Kabel immer so, dass niemand darüber stolpem oder sich in ihnen verfangen kann. Bei Nichtbeachtung besteht Verletzungsgefahr.

6.7 Schädlichen Rauch und Partikel ausfiltern

Wenn das Produkt ohne Filter oder mit einem vollen Filter verwendet wird, kann dies zu Erstickung, Vergiftung und Atemwegsbeschwerden führen. Installieren Sie die Filter immer richtig und ersetzen Sie sie in den erforderlichen Intervallen.
Rauch und Dampf können nur dann richtig abgesaugt werden, wenn die Absaughaube richtig installiert ist. Prüfen Sie daher vor Verwendung des Produktes die korrekte Installation der Absaughaube.
- Ungeeignete oder beschädigte Filter schützen Sie nicht. Prüfen Sie die Filter regelmäßig auf Schäden und ersetzen Sie sie gegebenenfalls. Verwenden Sie nur für dieses Produkt vorgesehene Filter.
Das Absaugen von Flüssigkeiten und entflammbaren Gasen kann zu einem Brand oder einer Explosion führen. Verwenden Sie das Produkt nur zum Absaugen von Rauch, Gasen und Partikeln, die beim Löten anfallen.

7 Produktübersicht

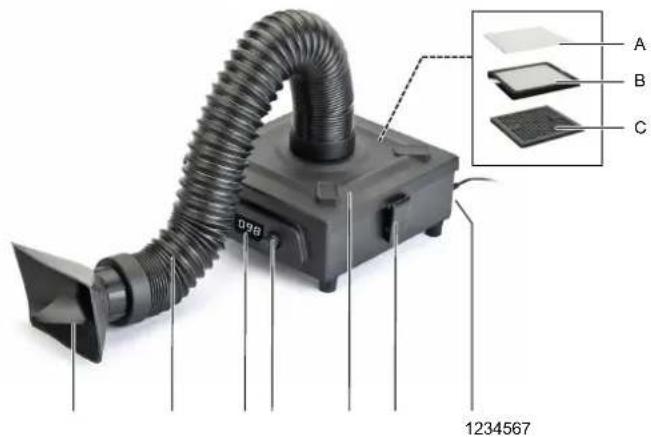

A B C 098 1234567

	Komponente Beschreibung/Funktion
A Staubfilter Der Filter entfernt Partikel mit einer Größe von mindestens 50 m .■ Ersetzen Sie den Filter entsprechend dem unter „Wartung“ angegebenen Intervall.
B PM2.5-Filter Der Filter entfernt Partikel mit einer Größe von mindestens 2,5 m .■ Ersetzen Sie den Filter entsprechend dem unter „Wartung“ angegebenen Intervall.
C Geruchsfilter Der Filter ist ein Aktivkohlefilter. Er entfernt Gerüche.■ Ersetzen Sie den Filter entsprechend dem unter „Wartung“ angegebenen Intervall.
1 Stromanaschluss	■ Schließen Sie hier das Netzteil zur Stromversorgung des Absaugers an.
2 Seitlicher Clip Die seitlichen Clips befestigen die Filterfachabdeckung.
3 Filterfachabdeckung	■ Greifen Sie auf das Filterfach zu, indem Sie die Clips und die Filterfachabdeckung lösen.
4 Ein-/Austaste und Gebläsegeschwindigkeitsregler	■ Drücken Sie die Taste zum Ein- und Ausschalten des Gebläses .■ Drehen Sie den Regler zum Erhöhen und Verrin-gern der Gebläsegeschwindigkeit.
5 Anzeige der Gebläsegeschwindigkeit	Die Anzeige zeigt die aktuelle Gebläsegeschwindigkeit auf einer Skala von 010 (am langsamsten) bis 100 (am schnellsten).
6 Verstellbarer Absaugschlauch	■ Drehen Sie den Schlauch vor der Verwendung auf die Filterfachabdeckung.
7 Absaughaube	■ Drehen Sie die Absaughaube vor der Verwendung auf den Absaugschlauch.

8 Montage und Platzierung

Installieren Sie vor jeder Verwendung den Absaugschlauch und die Absaughaube und passen Sie sie auf das Werkstück an.

1. Stellen Sie den Absauger auf eine stabile Oberfläche.

2. Installieren Sie die Absaugführung anhand der nachstehenden Abbildung an der Rückseite des Produktes. Stellen Sie sicher, dass die Abluft ungestört vom Arbeitsplatz weg geleitet wird.

3. Drehen Sie den Absaugschlauch auf die Filterfachabdeckung.
4. Drehen Sie die Absaughaube auf den Absaugschlauch.
5. Passen Sie die Absaughaube so an, dass sie sich nah am Werkstück befindet.
6. Vergewissern Sie sich, dass die seitlichen Clips die Filterfachabdeckung richtig sichern.

Wechseln Sie die Filter in den angegebenen Intervallen, um eine effektive Rauchabsaugung zu gewährleisten.

Wichtig:

• Verwenden Sie nur für dieses Produkt vorgesehene Filter.
• Notieren Sie die Daten des Filteraustauschs, damit Sie wissen, wann es an der Zeit ist, die Filter zu ersetzen.
  – Behandeln Sie gebrauchte Filter als Sonderabfall. Entsorgen Sie gebrauchte Filter entsprechend den geltenden Regeln und Richtlinien in Ihrem Land.

	Filter Austauschintervall
A Staubfilter Alle 14 bis 30 Tage ersetzen
B PM2.5-Filter Alle 6 bis 12 Monate ersetzen
C Geruchsfilter Alle 6 bis 12 Monate ersetzen

A B C

1. Trennen Sie das Produkt von der Stromversorgung.
2. Lösen Sie die seitlichen Clips.
3. Entfernen Sie die Filterfachabdeckung.
4. Entfernen Sie den verbrauchten Filter, den Sie ersetzen möchten.
5. Entsorgen Sie den verbrauchten Filter entsprechend den geltenden Regeln und Richtlinien in Ihrem Land.
6. Installieren Sie den neuen Filter. Stellen Sie sicher, dass alle Filter in der richtigen Reihenfolge installiert sind.
7. Bringen Sie die Filterfachabdeckung an und sichern Sie sie mit den seitlichen Clips.

10 Reinigung und Wartung

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.

• Tauchen Sie das Produkt nicht in Wasser.

• Trennen Sie das Produkt von der Stromversorgung.

• Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

11 Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

12 Technische Daten

Eingangsspannung 12 V/DC

Leistungsaufnahme 15 W

Geräuschemission.... max. 66 dB

Luftdurchsatz max. 172 m ^3 /h

Vakuum max. 700 Pa

Filtersystem .... Staubfilter (PM 50, 50 µm)

Feinpartikelfilter (PM2.5, 2,5 μm)

Geruchsfilter (Aktivkohle)

Betriebstemperatur 0 bis +40 °C

Luftfeuchtigkeit im Betrieb ...... 10 – 90 % rF (nicht kondensierend)

Lagertemperatur 0 bis +40 °C

Luftfeuchtigkeit bei Lagerung ..... 10 – 90 % rF (nicht kondensierend)

Länge des Absaugschlauchs...... 66 cm

Abmessungen (B x H x T) (ca.) ..... 210 x 90 x 210 mm

Gewicht (ca.) 1,28 kg

12.1 Stromversorgung

Eingangsspannung 100 - 240 V/AC

Eingangswechselstromfrequenz .... 50/60 Hz

Ausgangsspannung 12 V/DC

Ausgangsleistung 24 W

TOOLCRAFT

12 Technische gegevens

Ingangsspanning 12 V/DC

Stroomverbruik 15 W

Geluidsemissie ...... Max. 66 dB

Luchtdebiet.... Max. 172 m ^3 /h

Zuigkracht...... max. 700 Pa

Filtersysteem ...... Stofffilter (PM50, 50 μm)
