GEBRUIKSAANWIJZING LDM100H Toolcraft

NL Gebruiksaanwijzing

Laserstandsmeter "LDM100H"

Bestelnr. 1Bag649 96 - 126

Seite

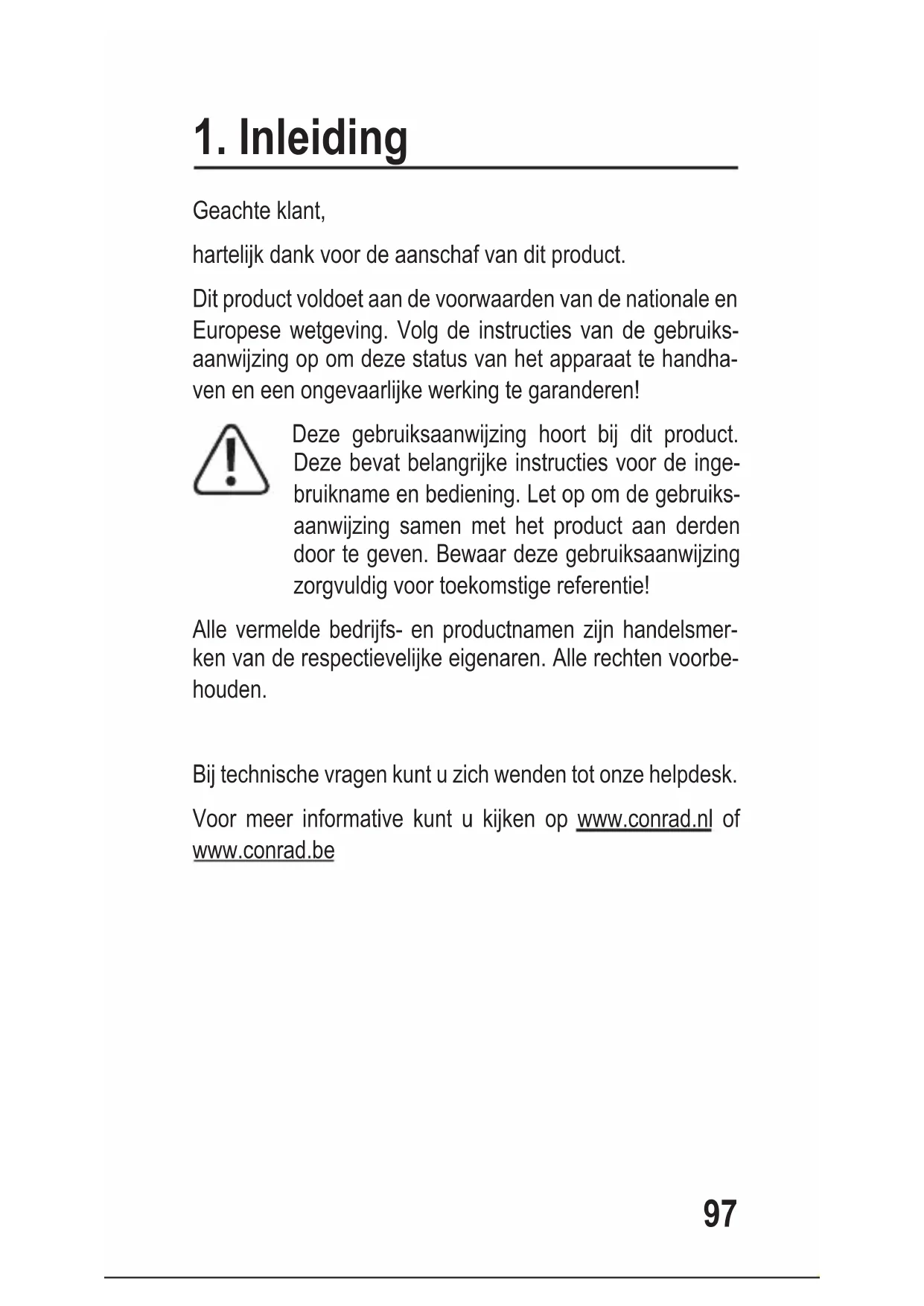

1. Inleiding 81
2. Verklaring van symbolen 81
3. Voorgeschreiben gebruik 82
4. Leveringsomvang 82
5. Veiligheidsvoorschriften 83

a) Algemeen 83
b) Laser. 84
c) Batterijen/accu's 84

1. Eigenschappen 85
2. Montage 86

a) Draagriem 86
b) Vervangen van de batterijen. 86

1. Bediening en visuele weergave 87

a) Bedieningselementen 87
b) Weergave-elementen 88

1. Ingebruikname en instellingen 89

a) Apparaat in- en uitschakelen 89
b) Meting activeren 89
c) Meetwaarde wissen. 89
d) Keuze van de referentiezijde 90
e) Meetmodi 90
f) Maateenheden verrangen. 94
g) Schermverlichting 94

Pagina

1. Fouten zoeken en corrigerende maatregelen 94
2. Onderhoud en verzorging 95
3. Afvoer 95

a) Product 95
b) Batterijen/accu's. 95

hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiks-aanwijzing op om deze status van het apparaat te handhaven en een oncevaarlijke werkig te garanderen!

Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de ingebruikname en bediening. Let op om de gebruiksaanwijzing samen met het product aan derden door te geben. Bewaar deze gebruiksaanwijzing zorgvuldig voor toekomstige referentie!

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehonden.

Bij technische vragen sunt u zich wenden tot unsere helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van symbolen

Het elektrische veiligheidswaarschuwingssymbool worden gebrukt wanner er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok. In het toestel bevinden zich geen onderdelen die door de gebruiker要去en worden onderhouden. Het toestel mag waarom nooit worden geopend. Eventueel要去en de batterijen worden verrangen.

Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gezbruiksaanwijzing die absolut要不要en worden opgevolgd. Deze要去 voor de inbedrijfname van het apparaat worden gelezen en bij gezruik in acht worden genomen.

Het pijlsymbol ziet u, wanneer u bijzondere tips en aanwijzingen voor de bediening zult verkrijgen.

Met het laserafstandsmeetapparaar (LDM-100H){kunnen afstanden makkelijk een intuiftief worden gemeten. Er kūnnen oppervlakten en volumes worden bepaald. Via een geintegreerde berekening kan de hoogte worden bepaald. Afstanden kūnnen worden opgeteld en afgetrokken. De eenheden meter, inch en voet kūnnen worden weergegeven. Bovendien kūnnen uit meerere meetwaarden het minimum en maximum worden bepaald. Er kūnnen tot 20 verbruikers worden opgeslagen.

Het product is uitsluitend geschikt voor gebruik in droge omgeveingen. Contact met vocht, bijv. in de badkamer,要去 absolutut worden voorkomen.

Omwille van veiligheids- en toelatingsredenen mag u het product Niet ombouwen en/of veranderen. Als u het product voor een ander doel gebruikt dan in deze gebruiksaanwijzing beschreiben, kan het product worden beschadigd. Bovendien kan een fouf gebruik gezaren verroorzaken, zoals bv. kortsluiting, brand, stroomslag, etc.

4. Leveringsomvang

• Laserafstandsmeter
• Tas
  Draagriem
• 2x batterij (type AAA)
• 5x waarschuwingsstickers
• Gebruiksaanwijzing

Actuele gebruiksaanwijzingen

Download de actuèle gebruiksaanwijzingen via de link www.conrad.com/downloads of scan ze met behulp van de afgebeelde QR-code. Volg de aanwijzingen op de website.

5. Veiligheidsvoorschriften

Voor materièle schade en lichamelijke letsels die door het Niet in acht nemen van de gebruiksaanwijzing of oneigenlijk gebruik werden veroorzaakt, zich wij Niet aansprakelijk! In zulke gezallen vervalt de garantie / waarborg!

Lees aandachtig de gebruiksaanwijzing en let in het bijzonder op de verilgheidsvoorschriften.

Geache klant:

De volgende veiligheids- en gevarengoorschriften hebben nicht alleen de bescherming van het product, maar ook de bescherming van uw gezondheid tot doel. Lees waarom dit hoofdstuk aandachtig door voordat u het product gebruikt!

a) Algemeen

• Om veriligeids- en vergunningsredenen is het eigenmachtig ombouwen en/of veranderen van het product nicht toegestaan.
• Voor u is het product onderhoudsvrij. Service en reparations mogen alleen uitgevoerd worden door een specialist of gespecialiseerde reparatieplaats. Er bevinden zich geen onderhoudsonderdelen in het binnenste van het product; opent u het waarom nooit.
• Dit product is geen spelégoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat het verpakkingsmaterialial Niet achteloosslingeren. Dit kan voor kinderen gevaarlijk spellegood�!.
• Bescherm het product gegen extreme temperatures, direct zonlicht, hevige trillingen, hoge vochtigheid, water, brandbare gassen, dampen en oplosmiddelen.
• Stal het product Niet aan mechanische belastingbloot.

• Als er geen veilig bedrijf möglichk is, neemt u het product buiten bedrijf en beschermt u het gegen ongewenst gebruik.

• Het veilig bedrijf is nicht langer gewaarborgd, als het product:

• zichtbare schade vertoont,

• nicht meer correct functioneert,
• gedurende langerearendonderongunstige omstandighedenisopgeslagen of
• aan hoge transportbelasting werk blootge-steld.

Overbrug de veiligheidsvoorzieningen nicht. Verwijder nooit de veiligheidsvoorschriften en opschriften van het apparaat.
- In industrielle omgevingen dieren de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installations en bedrijfsmiddelen in acht te worden genomen.
- Richt u tot once technische informatieafdeling of een vakman als u vragen heeft waarop u in deze gebruiksaanwijzing geen antwoord vindt.

b) Laser

• Laserstraling kan gevaarlijk+zijn als de laserstraal of een reflectie onbeschermd in uw ogen komt. Stelt u zich waarom op de hoogte van de wettelijkbepalingen en voorzorgsmaatregelen voor het gebruik van een dergelijk lasertoestel, voordat u de laser in gebruik neemt.

• Kijkt u nooit in de laserstraal en richt u deze nooit op Personen of dieren. Laserstraling kan leiden tot oog- en huidletsel.
• Richt de laserstraal nooit op spiegels of andere reflecterende oppervlakken. De ongecontrolleerde straal kan hierdoor afgebogen worden en personen of dieren raken. Gebruik de laseruitsluitend in een bewaakte ruimte.
• Opgelet! Wonneer andere dan in deze gebruiks-aanwijzing aangegeven bedieningselementen gebruikt of andere procedures toegepast worden, kan dit leiden tot een gevaarlijke blootstelling aan straling.
• Het product is voorzien van een laser van laserklasse 2. Bij de levering bevinden zich laserwaarschuwingsbordjes in verschillende talen. Zou het bordje op de laser Niet in uw landstaal�, bevestig dan het juiste bordje op de laser.

• Kijkijdens het gebruik nooit rechtstreeks in de laserlichtbron. De felle Lichtstralen konnen schadelijk zijn voor het gezichtsvermogen. Bovendien konnen bij mensen die hier gevoelig voorijken onder bepaalde omstandigheden epileptische aanvallen worden veroorzaakt. Dit geldt met name voor epileptici.

c) Batterijen/accu's

• U mag batterijen/accu's nicht zomaar lately rond-slingeren wegens het gevaar dat kinderen of huisdieren ze inslikken. Raadpleeg bij inslikken onmiddelijk een arts. Dit is levensgevaarlijk!
• Lekkende of beschadigde batterijen/accu's kuren bij huidcontact bijtende wonden veroorzaken; draag in dit geval veiligheidshandschoenen.
• Let bij hetplaatsen van de batterijen op de juiste poolrichting.
• U mag batterijen/accu's nicht kortsluiten, demon-teren of in het vuur werpen. Er bestaat explosiegevaar!
  Traditionele, nicht-heroplaadbare batterijen mo- gen nicht worden opgeladen. Er bestaat explosiegevaar!
• Als u ze langeincident nicht gebruikt, verwijder de geinstalleerde batterijen/accu's. Oude batterijen/accu's kuren namelijk lekken. Dit kan schade aan het product veroorzaken. Verlies van waarborg/garantie!
• Meng nooit batterijen en accu's door elkaar. Gebruik ofwel batterijen ofwel accu's.
  Gelieve het hoofdstuk "Verwijderen" te lezen voor een milieuvriendelijk afvoer van batterijen/accu's.

• Vergewis u voor de meting dat u de juist referentiezijde van het apparaat hebt gekozen. Voor metingen vanaf de laseruitstraalzijde of vanaf het snoer kiest u via knop 8 de passende referentie en contrôleert u uw instellenen op het scherm linksboven.
• Informeer iedereen die zich op het tijdstip van de meting in het meetbereik actief is, over de geplande meting en wees voorzichtig. Van zodra zich mensen, dieren en gevoelige voorwerpen (bv. optische elektronica) in het meetbereik bevinden, stopt u de meting en schakelt u het apparaat uit. Het sterke Licht van de laser kan ernstige schade en verwondingen veroorzaken.
  Berg het apparaat in de meegeleverde tas op wanneer u het Niet gebruikt. Om de gevolgen van ongewild inschakelen te minimaliseren, voert u de lasermeter met de laseruitlaatopening eerst in de beschermhuls in.
• Door bij een ingeschakeld apparaat de batterijen te verwijderen, gaan er EVT.meetwaarden verloren en deze worden nicht permanent in het rapport opgeslagen. Om de batterijen te verrangen, schakelt u het apparaatuit. Het rapport blijft dan bij (kortstondig) verwijderen van de batterijen bewaard.
• Meet uitsluitend opplaatsen waar u een volledig overzicht hebt en waar bij u niemand in gevaar brengt of verstrooit.

6. Eigenschappen

• Oppervlakte-/volumeberekening
• Indirect meten (Pythagoras)
• Optellen/aftrekken
  Voortdurend meten
• Minimale / maximale afstandsvervolging
• Schermverlichting en meercellig scherm
• Geluidssignaal

7. Montage

Verwijder alle folie van het apparaat. Let vooral op dat de lenzen van laser en sensor vrij়n.

Verwijder noch de veiligheidsvoorschriften, noch het serialummer.

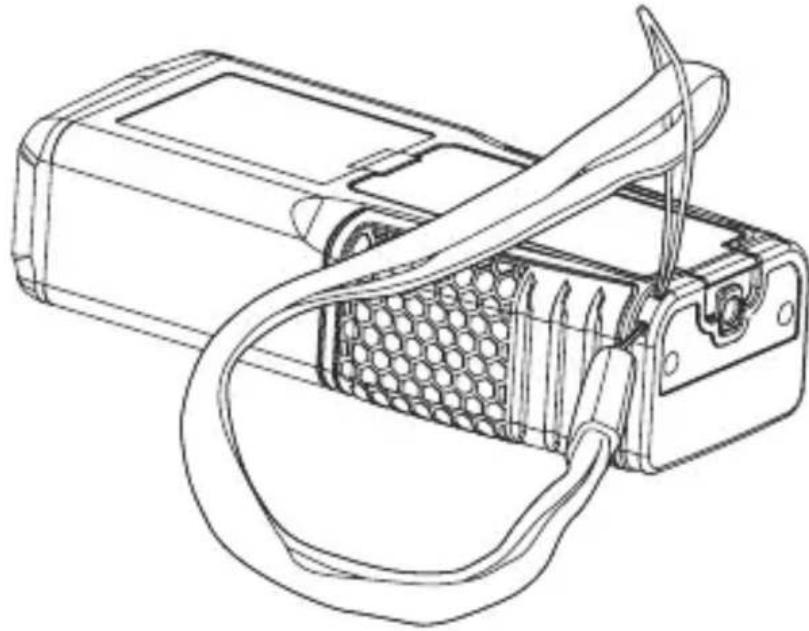

a) Draagriem

Afbeelding 1

Voer de (dunnere) bevestigingslus van het snoer door degaten aan de rand linksonder van het apparaat (kijkend op het batterijvak), zoals getoond in afbeelding 1.

b) Vervangen van de batterijen

Vervang de batterijen van zodra het symbol manent op het scherm knippert. Ten LASTE van zodra het apparaat Nieteer kan worden ingeschakeld.

• Om de batterijen te verrangen, verwijdert u met een kruis-kopschroevendraaier de schroef aan de batterijieklop.
• Trek met een lichte druk aan de rand van de batterijklep tot deze loskommen.
• Verwijder de oude batterijen en gooi deze correct weg.

Vervang.altijdbeidebatterijen en verrang ze doortwee neuebatterijen vandezelfde grotte.2x1,5V,typeAAA),merk,type en leeftijd.Let op dejuiste verpoling van de batterijen bij de installmentie.

• Plaats het deksel terug.

Gebrukt u de laserafstandsmeter gedurende langereijd Niet, verwijdert u de batterijen om het apparaat te beschermen gegen het uitlopen van de batterijen.

8. Bediening en visuele weergave

a) Bedieningselementen

1 Inschakelen en afstandsmeting activeren
2 Modus: Oppervlakte- of volumeberekening
3 Modus: Indirect meten (Pythagoras)
4 Omschakelen: Individuèle meting/voortdurend meten met uitgave van minimale en maximale en gemeten afstand
5 Modus: Optellen van alle volgende meetwaarden
6 Modus: Aftrekken van alle volgende meetwaarden vanaf de eerste meetwaarde
7 Meetwaardegeheugen
8 Keuze van de referentiezijde
9 Beeldschermhelderheid /meetwaarde-eenheid
10 Wissen + meetsystem uitschakelen / apparatusuitschakelen

b) Weergave-elementen

1 Laser geactiveerd
2 Referentiezijde: Laseruitlaatopening (rode bovenkant)
3 Referentiezijde: Apparaatonderkant (rood)
4 Meetmethoden omschakelen Kwadratische oppervlakteberekening Kubesche volumeberekening Indirecte lengtemeting (trigonometrie) Indirecte (tweede) lengtemeting (trigonometrie)
5 Modus: Individuèle meting
6 Modus: Individuèle meting
7 Meetwaardegeheugen
8 Min- / maximumwaarden voor continu meten
9 Apparaatfout
10 Eerste meetwaardeweergave
11 Tweede meetwaardeweergave
12 Weergave voor de LASTe meting of berekeningsresultaat (naargelang de meetmethode)

9. Ingebruikname en instell- ingen

a) Apparaat in- en uitschakelen

• Om de lasermeter in te schakelen, drukt u op de rode knop (1) met het opschrift "MEAS" en het laserwaarschuwingssymbol. Let op dat de laser onmiddelijk worden ingeschakeld en dat bij langer ingedrukt honden van deze knop, onmiddelijk een meting worden uitgevoerd.
• Om het apparaat uit te schakelen, drukt u op de knop CLR - (10) en houdt u deze ingedrukt tot de schermverlichting is uitgeschakeld. Het uitschakelen worden akoestisch bevestigd. Kort drukken schakelt enkel de laser uit en wist de LASTME meetwaarde. Anders schakelt het apparaat bij Niet-gebruik na 3 minuten zichstandig uit.

b) Meting activeren

• Om een afstand (individuele meting) te meten, richt u het laserpunt in de gewenste positie. Tussen deze positie en het apparaat worden de directe ofkleinste afstand gemeten.
• Houd het apparaat stil en druk op de knop MEAS - (1).
• Het meten begint met een pieptoon. Er volgt een neue pieptoon op een mechanismisch klikken en de meting is zo afgesloten.

• De meest actuele meetwaarde worden als tijd in de onderste cel (schembereik 12) weergegeben.

• Na een neue meting worden de LASTe beiden meetwaarden in de cellen waarboven weergegeven. Andere waarden worden in het meetwaardegeheugen opgesla-gen.

c) Meetwaarde wissen

• Druk kort op de toets CLR - (10) om de LAST meting te herhalen.
• De waarde worden teruggezet.

Afzonderlijke geheugenposities können nicht worden gewist.

• Door tegelijk op de knop meetwaardegeheugen (7) en CLR (10) te drukken, worden alle opgeslagen meetwaarden gewist.

d) Keuze van de referentiezijde

Na het inschakelen worden standaard vanaf de apparaatonderzijde gemeten.

Afbeelding 4

• Druk knop (4) om:tussen referentiezijden te wisselen.

• Op het scherm worden linksboven met de weergave-elementen 2 / 3 de huidige referentiezijde weergegeven.

• De meting vanaf de laseruitlaatzijde worden door een lagere pieptoon als metingen vanaf de apparaatonderzijde gesignaleerd. De respectievelijke toon bevestigt ook de wissel:tussen de zichden.

De apparatalengte worden in het weergegeven meetresultaat in acht genomen. Bij metingen vanaf de onderzijde worden de apparatalengte automatisch opgeteld. Wijzigingen aan de apparatalengte verversen het meetresultaat.

e) Meetmodi Individuèle meting

Zie hoofdstuk 8 b.) Meting activeren

Continu individuele meting

• Druk op knop (1) - MEAS en houd de knop ingedrukt tot aan het eerste geluidssignaal.
• De afstand:tussen het apparaat en de geprojecteerde laserpunt worden continu gemeten. De huidige afstand worden in de onderste cel weergegeven.
• Om deutsche in het meetwaardegeheugen over te nemen, drukt u op knop (1)- MEAS en houdt u deze ingedrukt.
• De continue meting worden voortgezet en kan met knop (10) - CLR worden verlaten.

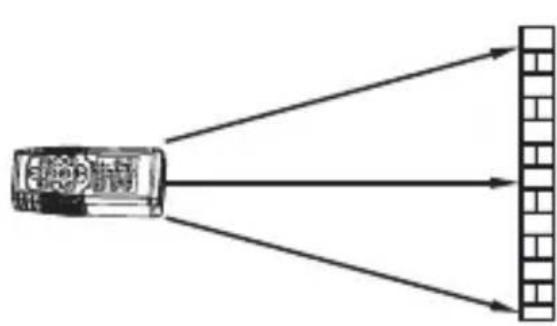

Maximale en minimale afstandsmeting

• In deze modus worden bij elke pieptoon continu metingenuitgevoerd.
• Van zodra een neue maximum- of minimumwaarde wordt gezonden, worden een nauwkeurige meting uitgevoerd.

Nieuwe extreme waarden in de hoeveelheid van alle metingen verrangen de oude maximum- en minimumwaarden.

• De huidige meetwaarde worden alsijd in de onderste cel weergegeven.
• Meetwaarden worden in een afstand van ca. 0,5 s vernieuwd.
• Door knop (1)- MEAS ingedrukt te houden, beeindigt u de meting. Na 500 metingen worden denen meetmodus automatisch verlaten.

MIN

MAX

Afbeelding 5

Voorbeeld

De afstand tot een smaller voorwerp, zoals een zuil, moet op een (grotere) afstand worden gemeten.

• Schakel het apparaat via knop (1)- MEAS in en visser het te meten voorwerp.
• Schakel het apparaat via knop (4) maar "Continue meeting" om. Een eerste meetwaarde worden opgenomen en als gemeten waarde (in schermbereik 12) weergegeven.
• Rijd met het lasermeetpunt over het gehele voorwerp.

Een activering van de meting via knop MEAS is Niet nodig

(1) -

Altijd wonneer het apparaat een lagere minimumwaarde of een grotere maximumwaarde herkent, wordt een nauwkeurige meting geactiveerd. De laagste waarde uit de actuèle metingen worden onder MIN (in schermbereik 10), de hoogste onder MAX (in schermbereik 11) weergegeven.

Evt. activeert het apparaat bijkomende metingen.

Deze worden als gemeten waarde op het scherm weergegeven, wijzigen darüber min.- en max. waarde nicht, wanner ze in het interval:tussen deze waarden liggen.

Voor een zeer nauwkeurige meting beperkt u de vrijheidsgraad van de beweging van het apparaat tijdens de meting. Om het apparaat slechts om een as te draaien, legt u deze bijvoorbeeld op een effen oppervlak. De afstand maar de te meten zich is de minimale waarde.

Voorbeeld

Een buisdiepte kan eveneens worden gemeten, zoals hierboven beschreiben.

• Rijd in het midden van de binnenkant van de buis maar de tegenoverliggende binnenkant van de buis door het centrum. De totale diepte worden als maximumwaarde weergegeven.

Optel- en aftrekmeting

• Druk op knob (15) en houdt ingedrukt om alle volgen-de meetwaarden bij de huidige waarde op te tellen of op knob (16) voor het aftrekken van de volgende waarden van de huidige waarde.
  Voert u metingen (zoals in b.) beschreiben)uit, drukt u城县 tweemaal op knop (1)- MEAS.

Een combinatie van modi is möglich. U kunt bijvoorbeeld van opgetelde waarden de volgende gemeten afstand aftrekken.

• Schakel waarom de modus om door op knop (一 6) te drukken.

Anders kan ook uit de aftrekmodus waar optellen worden omgeschakeld. Na een meting worden de oude totaalwaarde in de bovenste cel weergegeven, de meetwaarde van de opgenomen afstand in het midden en de nieuwe totaalwaarde in de onderste cel. De LAST meting kunt u met knop (10) - CLR wissen en herhalen.

Voorbeeld optellen

Voor de verzending mag de som van alle pakketafmetingen een bepaalde grens Niet overschrijden. Kies de optelfunctie en meet de afzonderlijke kanten.

Voorbeeld aftrekken

Van een Kant要去afstand tot aan een voorsprong worden gemeten. De voorsprong kan更是 vanaf de kant Niet eenduidig worden bepaald. De totale wandlengte worden gemeten en met de aftrekmodus de afmeting van de voorsprong afgetrokken.

Oppervlakte- en volumemeting

De oppervlakte van rechthoekige ruimtes kan met de afmeting van twee+zijden automatisch worden berekend.

• Ga waar de oppervlaktebekeningsmodus door op knop 2 te drukken.
• Voer twee individuelle metingen na elkaar uit (zoals beschreiben in b.)) voor de zijden van de ruimte uit.

Let op om twee orthogonale (vertical) staande zichden te meten.

• Op het scherm (links knipperend) worden de te meten kaart gesymboliseerd. De eerste afmeting worden in de bovenste schermregel weergegeven, de tweede meting in het midden.

Metingen können met de knop (10) - CLR worden verworpen en herhaald.

• De oppervlakteberekening worden in de onderste regel weergegeven en in het meetwaardegeheugen opgesla-gen. Dit is als oppervlakte/volume door de maateenheid en het overeenkomstige symbol (weergave-element 4) te herkennen.

De volumeberekening van een kubische ruimte gebeurt op gelijkaardige manier.

• Ga waar de volumeberekening door opnieuw op knop (2) te drukken.

• Bovenop de beiden eerste meetwaarden van de oppervlakteberekening voert u een bijkomende individuele meting (zoals beschreiben in b.)) voor de hoogte UIT. De te meten afstand要去 orthogonal op de erder gemeten afstanden staan.

• Op het scherm worden de(AP)newe meetwaarde in de middelste regul weergegeven, de vorige in de bovenste en het volume in de onderste regul.

Indirecte meting (met 2 meetpunten)

Deelafmetingen:tussen twee punten op een oppervlak kunneniet via individuelle meting worden bepaald.

• Ga waar de modus voor indirect meten door gewoon op knop (3) te drukken.
• Visualiserer beiden punten, waartussen de afstand要去 worden berekend, en voer twee individuele metingenuit (zoals beschreiben in b.) Intern worden via trigonometrie (Pythagoras: a^2 + b^2 = c^2 ) de afstand:tussen de twee punten berekend.

Let op om eerst het verder afgelegen punct te meten. Als u eerst het kortere traject moet meten, worden een foulmeling (Err) op het scherm weergegeben.

Voor een correcte berekening moet de tweede afstand orthogonaal op de te bereken zichde steen.

Voor een_precieze meting roteert u de lasermeter na de eerste meting in het huidige punt en verschuift u het Niet.

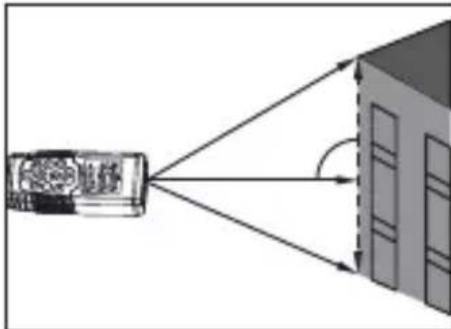

Indirecte meting (met 3 meetpunten)

Als er nicht uit de positie kan worden gemeten waarin een zichde orthoganaal op de te berekenende zichde staat,要去en drie afstanden worden gemeten.

• Plaats u voor de meting binnen het geprojecteerde meetbereik.
• Druk tweeemaal op knop (3) tot het symbool knippert. Begin de meting met een eindpunt van het te metentraject.
• Meet de afstand tot een punt op het te berekenen traject.

De tweede afstandsmeting moet opniew orthogonaal gebeuren.

• Meet het eindpunt van het traject.

f) Maateenheden verrangen

De lasermeter LDM-100H kan meetwaarden in verschillende eenheden meten en opslaan. Om de eenheid te wijzigen, drukt u op de (9) Eenheden-/UNIT-knop en houdt u deze ingedrukt. Druk op deze knop en houd deze opnieuw ingedrukt tot aan de gewenste eenheid. Er kan:tussen de eenheden meter (m), inch (in) en voet (ft)- in deze volgorde - worden gewisseld. Nieuwe meetwaarden worden in de eenheid gemeten en weergegeven die eerder was ingesteld. Zolangmeetwaarden in de meetmodus worden weergegeven, kan:tussen de eenheden voor alle weergegeven waarden worden omgewisseld.

	Afstand Oppervlakte Volume
10,000 m 0.000 m2	0.000 m3
20.0 in 0.000 ft2	0 ft3
301/16 in 0.000 ft2	000 ft3
40.000 ft 0.000 ft2	000 ft3
50'00" 1/16 0.000 ft2	0.000 ft3

In het geheugen worden de waarden met de op de blijgrond eenheid op het moment van het meten worden opgeslagen.

Met knop (9) -Beeldschermhelderheid kan de schermachtergrundverlichting worden in- en uitgeschakeld. Bij langere inaktiviteit worden de schermhelderheid automatisch verminderd. Door het activeren van een knop (behalte de holderheitsknop);schakelt de schermachtergondverlichting opnieuw in.

10. Fouten zoeken en corri-gerende maatregelen

Code Uitleg Corrigerende	maatregel
204 Berekeningsfout Meting herhalen
208 Ontvangstsignaal te zwak, meettijd te lang, afstand > 50m	Gebruik een geschikt doeloppervlak.
209 Ontvangstsignaal te sterk	Oppervlakte reflecteert te sterk, geschikt doeloppersvlik gebruiken.
252 Temperatuur te hoog Apparaat latent afkoelen
253 Temperatuur te laag Apparaat opwarmen.
255 Hardwarefout Schakel het apparaat eventueel verschlen de keren in en uit. Als het symbool nog verder verschijnt, wendl u zich tot uw handelaar.

11. Onderhoud en verzorging

Het product is voor u onderhoudsvrij. U mag het nooit openen of demonteren. Het product mag alleen door een vakman gerepareerd en onderhoden worden.

Gebruik voor de reiniging van de buitenkant een schone, droge en zachte doek. Dompel het apparaat Niet onder in water.

Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangeziendeze het oppervlak van de behuizing hunnen beschadigen.

12. Afvoer

a) Product

Elektronische apparaten können gerecycled worden en horen nichtouis in het huisvuil. Het product dient na afloop van de levensduur volgens de geldende wettelijk voorschriften te worden afgevoerd.

Verwijder EVT. geplaatste batterijen/accu's en gooie deze afzonderlijk van het product weg.

b) Batterijen/accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen/accu's in te verwijdering via het huisvuil is Niet toegestaan.

Batterijen/accu's die schadelijke stoffen bevatten worden gekenmerkt door het hiernaast vermelde symbool, dat erop wijst dat deze Niet via het huisvuii moot worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zich: Cd=cadmium, Hg=kwik, Pb=lood (de aanduiding staat op de batterijen/accu's, bv. onder het vuilnisbak-symbool dat links afgebeeld is).

Lege batterijen en Niet meer oplaadbare accu's=kunt u Gratis inleveren bij de verzamelplaatsen van uw gemeente, once filialen of andere verkooppunten van batterijen en accu's.

Zo voldoet u aan de wettelijkke verplichtingen voor afvalscheiding en draagt u bij aan de bescherming van het milieu.

Meetwaardegeheugen. 20 waarden

Bedrijfsomstandigheden. Temperature: -10 °C to +50 °C (14 °F tot 122 °F)

Luchtvochtigkeit:<95% relatief (geen condensatie)

Opslagvoorwaarden .Temperatuur: -20^ tot +60^ (-4Ftot 140 F)

Luchtvochtigheid: 30% ~ 50% relatief (voor lange opslagtijden (meer dan 1 maand))

Batterijlooptijd tot 4000 metingen

Batterijen .2x 1,5 V type AAA-micro

Automatische laseruitschakeling……na 0,5 min

Automatische apparaatuitschakeling.........na 3 min

Afmetingen 110 x 46 x 28 mm

Gewicht. 100 g

• Gebruik een geschikt doelvlak om het meetbereikijdens daglicht te verhogen of als het meetobject slechte reflectie-eigenschappen vertoont.

** Bij gunstige voorwaarden (goed doeloppervlak, kamertemperatuur) tot 10 m (33 ft). Bij ongunstige voorwaarden, zoals sterke zonneschijn, slecht reflecterend doeloppervlak of hoge temperatuurverschillen kan de afwijking bijeer dan 10m afstand toenemen.

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepren, voorbehonden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
