LDM100H - Télémètre Toolcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télémètre Toolcraft LDM100H
Plage de mesure	0,05 à 100 mètres
Précision de mesure	± 2 mm
Unités de mesure	Mètres, pieds
Fonctions de mesure	Mesure de distance, calcul de surface, volume, Pythagore
Affichage	Écran LCD rétroéclairé
Alimentation	Piles AAA
Dimensions	120 x 50 x 25 mm
Poids	150 g
Utilisation	Idéal pour les travaux de construction, de bricolage et de décoration intérieure
Maintenance	Nettoyer régulièrement l'appareil, remplacer les piles lorsque nécessaire
Sécurité	Ne pas regarder directement le faisceau laser, tenir hors de portée des enfants
Garantie	2 ans
Accessoires inclus	Étui de transport, manuel d'utilisation

FOIRE AUX QUESTIONS - LDM100H Toolcraft

Comment allumer le Toolcraft LDM100H ?

Appuyez sur le bouton d'alimentation situé sur le côté du télémètre jusqu'à ce que l'écran s'illumine.

Pourquoi le télémètre ne mesure-t-il pas correctement ?

Assurez-vous que l'objectif est propre et qu'il n'y a pas d'obstacles entre le télémètre et la surface à mesurer. Vérifiez également que la batterie est suffisamment chargée.

Comment changer les unités de mesure ?

Appuyez sur le bouton 'Unités' pour basculer entre les unités de mesure métriques et impériales.

Que faire si l'écran reste noir ?

Vérifiez si les piles sont correctement installées et en bon état. Remplacez les piles si nécessaire.

Comment réinitialiser le Toolcraft LDM100H ?

Pour réinitialiser, maintenez enfoncé le bouton de fonction pendant 5 secondes jusqu'à ce que le télémètre redémarre.

Le télémètre indique une erreur de mesure, que faire ?

Vérifiez que vous visez correctement la surface et qu'il n'y a pas de reflet ou de lumière directe qui pourrait affecter la mesure. Essayez de mesurer à une distance différente.

Comment utiliser la fonction de mesure continue ?

Appuyez sur le bouton de mesure et maintenez-le enfoncé pour activer la fonction de mesure continue. Relâchez le bouton pour arrêter la mesure.

Est-ce que le Toolcraft LDM100H fonctionne à l'extérieur ?

Oui, le Toolcraft LDM100H est conçu pour fonctionner à l'extérieur, mais évitez de l'utiliser par temps de pluie ou dans des conditions de lumière extrême.

Comment savoir si la batterie doit être remplacée ?

L'indicateur de batterie sur l'écran s'affiche lorsque la batterie est faible. Remplacez les piles dès que cet indicateur apparaît.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé depuis le site web du fabricant ou consulté dans l'emballage du produit.

MODE D'EMPLOI LDM100H Toolcraft

Télémetre laser « LDM100H »

N° de commande 15ag649 - 95

1. Introduction 66
2. Explication des symboles 67
3. Utilisation conforme 68
4. Contenu de la livraison 69
5. Consignes de sécurité 70

a) Généralités 70
b) Laser. 72
c) Piles/batteries 73

6.Description des caractéristiques. 75
7. Montage 76

a)Dragonne. 76
b) Changement des piles. 77

1. Éléments de commande et d'affichage 78

a) Éléments de commande 78
b) Éléments d'affichage 79

1. Mise en service et réglages 80

a) Mettre en marche et arreter l'appareil 80
b) Declencher la mesure. 80
c) Supprimer une valeur de mesure 81
d) Sélection du bord de reférence 81
e) Modes de mesure 82
f) Changement d'unité de mesure 89
g) Eclairage de I'ecran 89

Page

1. Recherche d'erreur et mesures correctrices 90
2. Maintenance et entretien 91
3. Élimination 92

a) Produit 92
b) Piles/batteries 92

1. Données techniques 93

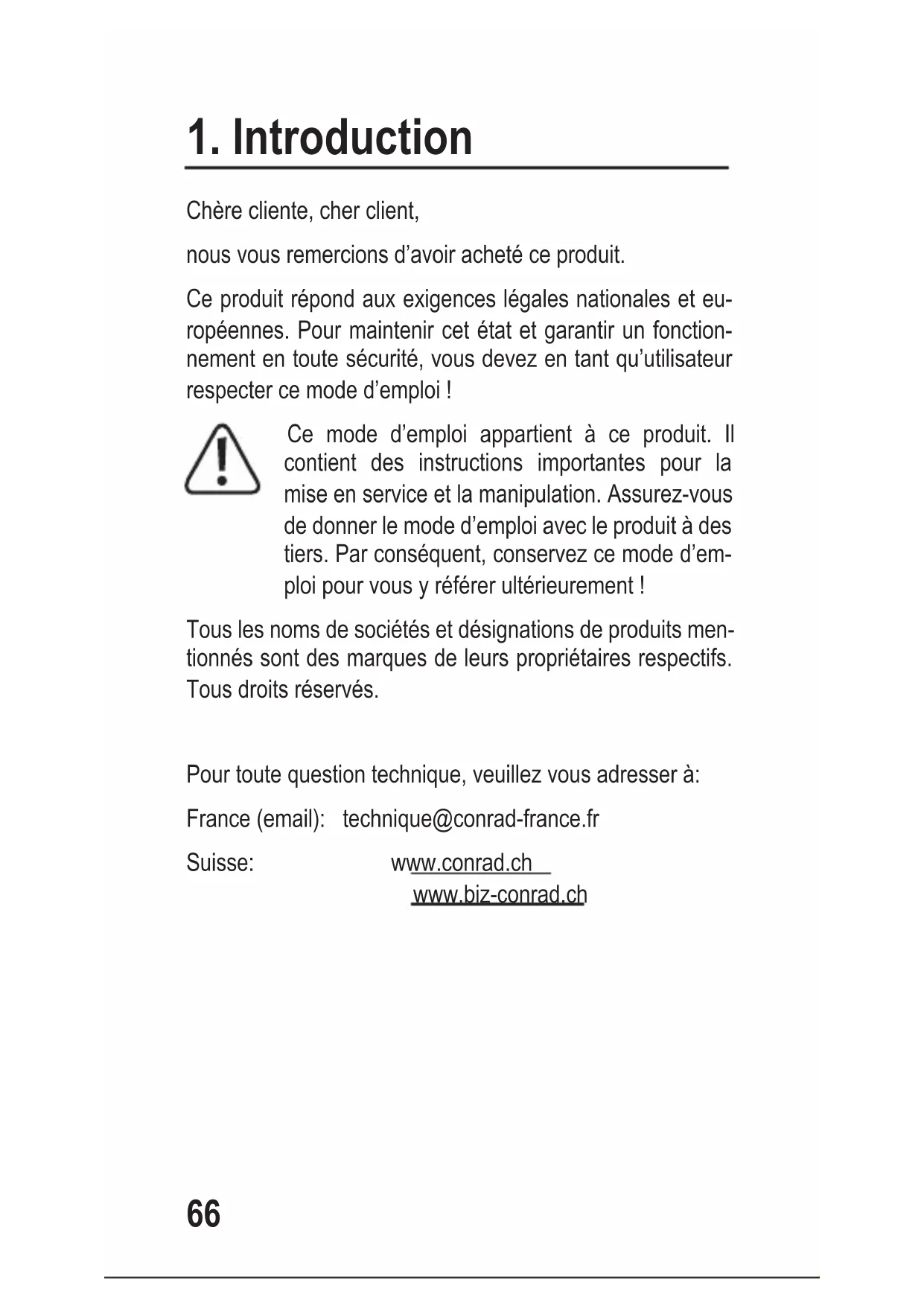

1. Introduction

nous you remercions d'avoir acheté ce produit.

Ce produit répond aux exigences légales nationales et européennes. Pourmaintenir cet état et garantir un fonctionnement en toute sécurité, vousdezez en tant qu'utilisateur respecter ce mode d'emploi !

Ce mode d'emploi occappe à ce produit. Il contient des instructions importantes pour la mise en service et la manipulation. Assurez-vous de donner le mode d'emploi avec le produit à des tiers. Par conséquent, conserveze ce mode d'emploi pour vous y référer ultérieurement!

Tous les noms de sociétés et designations de produits mentionnés sont des marques de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question technique, veuillagez vous adresser à:

Les consignes de sécurité électrique sont utilisées s'il y a un risque pour votre santé, tel que le choc électrique. Aucune piece à l'intérieur de l'appareil ne peut être réparée par l'utilisateur. Par conséquent n'ouvre jamais l'appareil. Si nécessaire les piles doivent être changées.

Un point d'exclamation dans un triangle indique des informations importantes dans ce mode d'emploi, qui doivent etre impératifement observées. Celui-ci doit etre lu avant la mise en service et respecté pendant le fonctionnement.

Le symbole de la flèche précède les astuces et les indications particulières sur le fonctionnement.

3. Utilisation conforme

Des distances peuvent être mesurées simplement et intuitivement avec le télémetre laser (LDM-100H). Des surfaces et des volumes peuvent être déterminés. La hauteur peut être déterminée par un calcul intégré. Les distances peuvent être ajoutées ou soustraites. Les unités disponibles sont mètre, pouce et pied. De plus, le minimum et le maximum peuvent être déterminés à partir de plusieurs valeurs de mesure. Un maximum de 20 mesures de valeurs peut être enregistré.

Le produit est adapté exclusivement à l'utilisation en millieux secs. Il faut impératifement éviter le contact avec l'humidité, tel que dans la salle de bain.

Pour des raisons de sécurité et de licence, vous ne devez pas transformer et/ou modifier le produit. Si le produit à d'autres fins que celles décrites dans ce mode d'emploi, le produit peut être endommagé. D'autre part, une utilisation non conforme peut provoquer des risques tels que court-circuit, incendie, électrocution, etc.

VOUS

4. Contenu de la livraison

• Télémètre laser
• Sacoche
• Dragonne
• 2 piles (type AAA)
• 5 étiquettes d'avertissement
  Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emploi actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.

5. Consignes de sécurité

Nous déclinons toute responsabilité en cas de dommages corporels ou matériels causés par le non-respect du mode d'emploi et des consignes de sécurité ou par une manipulation non conforme! Dans de tels cas, la garantie légale et commerciale s'annule!

Lisez le mode d'emploi attentivement et respectez notamment les consignes de sécurité.

les consignes de sécurité et les indications de danger visent non seulement à protégger l'appareil mais également à préserver votre santé. Par conséquent, lisez ce chapitre avec attention avant demettre le produit en service!

a) Généralités

• La transformation arbitraire et/ou la modification du produit n'est pas autorisée pour des raisons de sécurité et de licence.
• Le produit est sans entretien. Seul un spécialiste ou un atelier spécialise peut effectuer l'entretien ou une réparation. Vous ne doivent réparer aucune composant à l'intérieur du produit, par conséquent ne l'ouvre jamais.
• Le produit n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux domestiques.

4！

• Ne laissez jamais l'emballage sans surveillance. Il peut'être un jouet dangereux pour les enfants.
• Protégez le produit des températures extrêmes, de la lumière directe du soleil, des fortes vibrations, de l'humidité importante et de l'eau, des gaz inflammables, des vapeurs et des solvants.
• Ne soumettez le produit à aucune contrainte mécanique.
• Lorsqu'un fonctionnement en toute sécurité est impossible, mettez le produit hors service et protégez-le contre une utilisation involontaire.

• Le fonctionnement en toute sécurité n'est plus garantie lorsque le produit :

• presente des dommages visibles ;

• ne fonctionne plus correctement ;
• a été entreprisespendant une période prolongée dans des conditions défavorables ou

• a eté soumis à des contraintes de transport importantes.

• Ne contourez pas le dispositif de sécurité. Ne retirez jamais les consignes de sécurité et les inscriptions sur l'appareil.

• Dans les établissements commerciaux, les règlements de prévention des accidents des associations professionnelles doivent être respectés pour les systèmes et équipements électriques.
• Si vous avez des questions qui ne trouvent pas de réponses dans ce mode d'emploi, veuillez vous adresser à notre service technique ou à un autre spécialiste.

b) Laser

• Le rayonnement laser peut être dangereux si le faisceau laser ou une réflexion penètre dans l'oeil non protégé. Par conséquent, veuillez vous informer avant demettre en service le dispositif laser sur les prescriptions légales et les mesures de précaution pour l'exploitation d'un dispositif laser de ce type.
• Ne regardez jamais dans le faisceau laser et ne le dirigez jamais sur des individus ou des animaux. Le rayonnement laser peut entraîner des blessures oculaires ou cutanées.
• Ne dirigez jamais le faisceau laser vers un miroir ou toute autre surface réfléchissante. faisceau devié involontairement peut rencontres des individus ou des animaux. Utilisez le laser uniquement dans des zones surveillées.
• Prudence! Si d'autres moyens d'actionnement sont utilisés que ceux indiqués dans les instructions ou si d'autres procédures sont executées, cela peut conduire à une exposition aux rayons dangereuse.
  Le produit est dirigé d'un laser de classe 2. Dans le contenu de livraison se trouvent des étiquettes laser dans plusieurs langues. Si l'étiquette sur le laser n'est pas dans votre langue, veuilles fixer l'étiquette correspondante sur la laser.

• Ne regardez jamais directement la source lumineuse du laser pendant son fonctionnement. Les éclairs de lumière brillants peuvent entraîner brievement des problèmes de vision. De plus, les individus sensibles peuvent déclencher dans certaines conditions des crises d'épilepsie. Cela s'applique notamment aux personnes epileptiques.

c) Files/batteries

• Ne laissez pas les piles/batteries à portée de vue, les enfants ou animaux domestiques risquent de les avaler. En cas d'ingestion consultez immédiatement un médecin. Il y a danger de mort!
• Le contact avec des piles ou des batteries usages ou endommagées peut entraîner des brûlures cutanées, utilisez donc dans ce cas des gants de protection adaptés.
• Respectez la polarité correcte en plaçant les piles.
• Les piles/batteries ne doivent pas etre court-circuitées, détruites ou jetées dans le feu. Il y a un risque d'explosion!
• Les piles classiques, non rechargeables ne doivent pas etre recharges. Il y a un risque d'explosion!

4！

• En cas d'inutilisation prolongée, retirez les piles/ batteries. En cas d'obsolescence il y a un risque de fuite des piles ou des batteries. Cela peut endommager le produit. Perte de garantie légale/ garantie commerciale!
• Ne mélangez jamais les piles et les batteries. Utilisez soit des piles, soit des batteries.
• Veuillez tire le chapitre « Élimination » pour éliminer les piles ou batteries dans le respect de l'environnement.
• Avant la mesure, assurez-vous d'avoir sélectionné le bord de referencia correct de l'appareil. Pour des mesures à partir du bord de sortie la ser ou de la dragonne, veuilles désirsir avec la touche 8, la.Reference appropriée et vérifiez vos paramétres sur l'écran en haut à gauche.
• Informez toutes les personnes, qui pouraient être occupées dans la plage de mesure au moment de la mesure, de la programmation de la mesure et soyez attentif. Interrompez la mesure et éteignez l'objet des que des individus, des animaux ou des objets sensibles (électronique d'optique) sont dans le champ de mesure. La lumière à énergie active peut provoquer des dommages et des blessures graves.
• Rangez l'appareil dans la sacoche livrée lorsqu'il n'est pas utilisé. Pour minimiser les conséquences d'activation involontaire, introduizez d'abord l'appareil de mesure laser avec l'ouverture de sortie laser dans la housse de protection.

• Le retrait des piles d'un apparéil allumé entraine la perte des valeurs de mesure. Celles-ci ne sont pas assurées durablement dans le protococle. Pour changer les piles, arrêtez l' apparéil. Le protococle est ensuite maintainu lors du retrait (bref) des piles.
• Mesurez uniquement dans des zones que vous pouvez visualiser entierement et dans lesquilles vous ne mettez en danger ou ne distrayez personne.

6. Description des caractéristiques

• Calcul de surface ou de volume

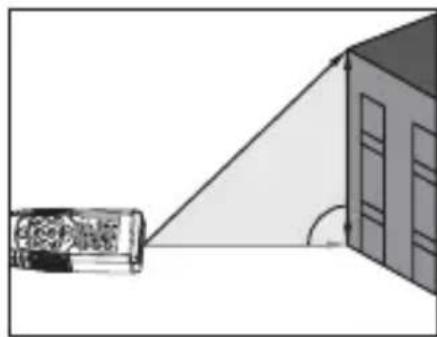

• Mesure indirecte (Pythagore)
• Addition/soustraction
• Mesure continue
• Suivi de distance minimale/maximale
• Éclairage de l'écran et écran multilignes
• Signal sonore

7. Montage

Retirez toutes les feuilles de l'appareil. Vérifiez avant tout que les lentilles du laser et du capteur sont libres.

N'enlevez ni les consignes de sécurité, ni le nombre de série.

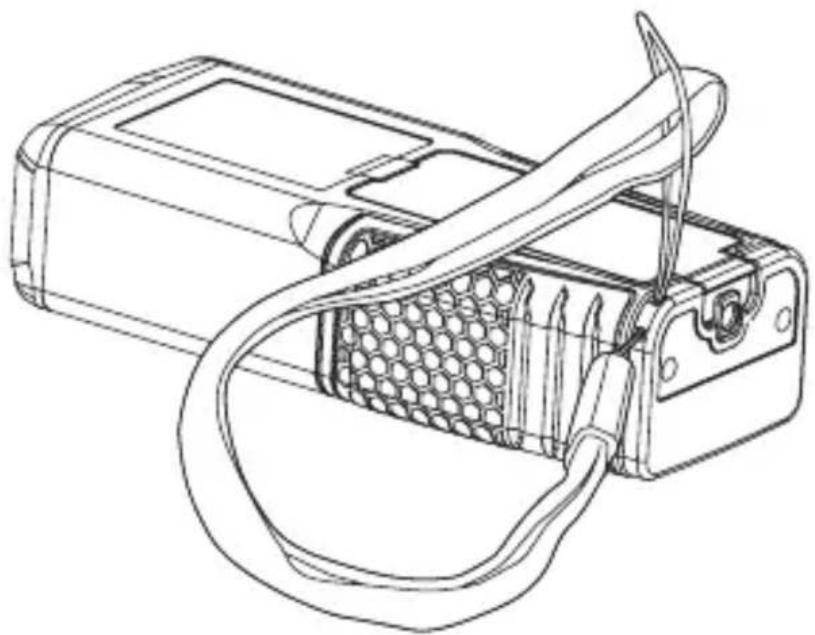

a) Dragonne
Figure 1

Guidez la boucle d'attache (la plus fine) de la dragonne par l'eelit dans le coin inférieur gauche de l'appareil (vue sur le compartment à piles) comme indiqué dans la figure 1.

b) Changement des piles

Changez les piles dés que le symbole « ignore en permanence dans l'affichage de l'écran. Au plus tard dés que l'appareil ne s'active plus.

• Pour changer les piles, retirez la vis sur le couvercle des piles avec un tournevis cruciforme.
• Tirez avec une légère pression sur le bord du couvercle des piles jusqu'à ce que celui-ci se desserre.
• Retirez les piles usées et éliminez-les correctement.

Changez toujours les deux piles et remplacez-les par deux nouvelles piles de même taille (2 piles 1,5 V de type AAA), marque, type et de même ancienneté. Respectez la polarité correcte des piles en les plaçant.

• Replacez le couvercle.

Si vous n'utilise pas le télémetre laser de manière prolongée, retirez les piles pour protégger l'appareil des fuites de piles.

8. Éléments de commande et d'affichage

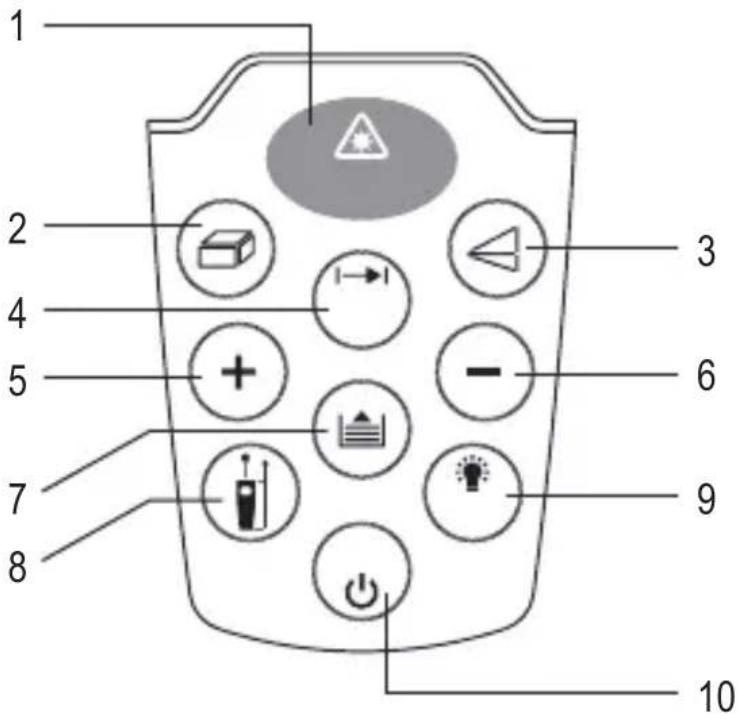

a) Éléments de commande

1 Déclencher l'activation et la mesure de distance
2 Mode: Calcul de surface ou de volume
3 Mode: Mesure indirecte (Pythagore)
4 Commuter: Mesure isolée/mesure continue avec édition de la distance minimale, maximale et de consigne
5 Mode:Addition de toutes les valeurs de mesure suivantes
6 Mode: Soustraction de toutes les valeurs de mesure suivantes de la première valeur de mesure
7 Mémoire de valeurs de mesure
8 Selection du bord de referrerence
9 Luminosité de l'écran/unité de valeur de mesure
10 Supprimer + désactiver le système de mesure/ Éteindre l'appareil

b) Éléments d'affichage

1 Laser activé
2 Bord de réference : Sortie laser (bord supérieur rouge)
3 Bord de referencia : Bord inférieur de l'appareil (rouge)
4 Commuter les méthodes de mesure

Caleul quadratique de surface

Calcul cubique de volume

Mesure de longueur indirecte (trigonométrie)

Mesure de longueur indirecte (deuxieme) (trigonométrie)

5 Mode: Mesure isolée
6 Mode: Mesure isolée
7 Mémoire de valeurs de mesure
8 Valeurs minimales et maximales pour les mesures continues
9 Erreur de l'appareil

10 Premier affichage de valeur de mesure
11 Deuxieme affichage de valeur de mesure
12 Affichage pour la dernière mesure ou le résultat calcul (selon la méthode de mesure)

9. Mise en service et réglages

a) Mettre en marche et arrête l'appareil

• Pour activer l'appareil de mesure laser actionnez la touche rouge (1) avec l'inscription « MEAS » et le symbole d'avertissement laser. Notez que le laser est directement allumé et qu'en maintainant la touche de façon prolongée une mesure est directement executée.
• Pour arrêtier l'appareil appuyez et maintenez la touche CLR - (10) jusqu'à ce que l'éclairage de l'écran soit étant. L'arrêt est confirmé acoustiquement. Une pression arrêté uniquement le laser et supprime la dernière valeur de mesure. Ou bien l'appareil s'eteint automatiquement s'il n'a pas été utilisé pendant 3 minutes.

b) Déclencher la mesure

• Pour mesurer une distance (mesure isolée), ciblez avec le point laser la position souhaitation. La distance directe ou la plus faible est mesurée entre cette position et l'appareil.
• Stabilisez l'appareil et appuyez sur la touche MEAS - (1).
• Le processus de mesure démarre avec un bip. La mesure est terminée sur un clic mécanique suivi d'un nouveau bip.
• La valeur de mesure la plus récente est toujours indiquée dans la ligne inférieure (zone d'affichage 12).
• Àprous une nouvelle mesure, les deux dernières mesures sont affichées dans les lignes au-dessus. D'autres valeurs sont stockées dans la mémoire de valeurs de mesure.

c) Supprimer une valeur de mesure

• Pour repeter la dernière mesure appuyez brievement sur la touche CLR - (10).
  La valeur est réinitialisée.

Des emplacements de mémoire individuels ne peuvent pas être supprimés.

• En activant simultanément la touche de la mémoire de valeurs de mesure (7) et la touche CLR (10), toutes les valeurs de mesure enregistrées sont supprimées.

d) Sélection du bord de réference

Après la mise en marche les mesures s'effectuant par défaut à partir du bord inférieur de l'appareil.

Figure 4

Pour basculer entre les bords de reference, appuyez sur la touche (4).
- Le bord de referencia en cours est représenté en haut à gauche de l'écran avec les éléments d'affichage 2 / 3.
- La mesure à partir du bord de sortie laser est signalée par un bip sonore comme mesures à partir du bord inférieur de l'appareil. Chaque signal confirme également le changement entre les bords.

La longueur de l'appareil est prise en compte dans le résultat de mesure affché. mesures à partir du bord inférieur la longueur de l'appareil est automatiquement ajoutée. Les modifications sur la longueur de l'appareil faussen le résultat de mesure.

Pour

e) Modes de mesure

Mesure isolée

Voir chapitre 8 b.) Déclencher la mesure

Mesure isolée continue

• Appuyez sur la touche (1) - MEAS et maintenez-la enfoncée jusqu'àu premier signal sonore.
• La distance entre l'appareil et le point laser projeté est mesuré en continu. La distance en cours est dans la ligne la plus BASSE.
• Pour prendre en charge celle-ci dans la mémoire de valeurs de mesure, appuyez et maintenez la touche (1) - MEAS.
• La mesure continue est poursuivie et peut être quittée avec la touche (10) - CLR.

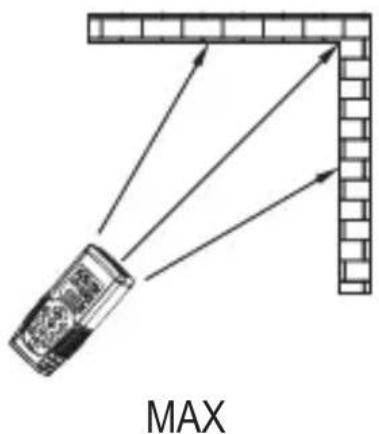

Mesure de distance minimale et maximale

• Dans ce mode des mesures sont réalisées en continu à chaque bip sonore.

• Dès qu'une nouvelle valeur maximale ou minimale est trouvée, une mesure précise est effectuee.

• Les nouvelles valeurs extrêmes dans l'ensemble de toutes les mesures replacent les ancîennes valeurs minimales et maximales.

• La valeur de mesure en cours est toujours affichée dans la ligne inférieure.

• Les valeurs de mesure sont renouvelées à intervalles d'environ 0.5 s.
• Vous terminez la mesure en maintainant la touche (1)- MEAS. Ce mode de mesure est quitté automatiquement après 500 mesures.

Figure 5

Exemple

La distance d'un objet étroit tel qu'une colonne doit être mesure sur une distance (plus grande).

• Mettez l'appareil en marche par la touche (1)- MEAS et visez l'objet à mesurer.

• Commutez l'appareil par la touche (4) sur « Mesure continue ». Une première mesure est enregistrée et affichée comme valeur de consigne (dans la zone d'affichage 12).

• Déplacez-vous avec le point de mesure laser sur tout l'objet.

Un déclenchement de mesure par la touche (1) - MEAS n'est pas nécessaire.

Une mesure précise est déclenchée chaque fois que l'appareil détecte une valeur minimale plus petite ou une valeur maximale plus grande. La valeur la plus BASSE des mesures en cours est affichée sous MIN (dans la zone d'affichage 10), la valeur la plus haute sous MAX (dans la zone d'affichage 11).

Si nécessaire l'appareil déclenché des mesures supplémentaires. Celles-ci sont affichées l'écran en tant que valeur de consigne, même si les valeurs min. et max. ne changent pas, lorsqu'elles se trouvent entre celles-ci dans l'intervalle.

sur

Pour obtenir une mesure très précise, limitez les degrés de liberté de mouvement de l'appareil pendant la mesure. Pour faire pivoter l'appareil sur un axe seulement, placez-le par exemple sur une surface plane. La distance à la colonne à mesurer est la valeur minimale.

Exempl

Une profondeur de tube peut également être mesuree comme décrit ci-dessus.

• Déplacez-vous au centre de la paroi interieure du tube vers la paroi interieure opposée du tube par le centre. La profondeur totale est affichée comme valeur maximale.

Mesure d'addition et de soustraction

• Appuyez et maintenez la touche (5) pour additionner toutes les valeurs de mesure suivantes à la valeur en cours ou la touche (6) pour soustraire les valeurs suivantes de la valeur en cours.

• Réalisez les mesures (selon la description dans b.)), appuyez toute fois deux fois sur la touche (1)- MEAS.

• Les modes peuvent être combinés. Vous pouze par exemple soustraire la distance suivante mesure des valeurs ajoutées.

• Pour cela, commutez le mode enMAINANT la touche (6).
  Ou bien il est possible de passer du mode soustraction au mode addition. Avec une mesure, l'ancienne valeur totale est affichee dans la ligne la plus haute, la valeur de mesure de la distance enregistrree au centre et la nouvelle valeur totale dans la ligne la plus bajo. Vous pouvez supprimer et repeter la derniere mesure avec la touche (10) - CLR.

Exemple d'addition

Pour l'envoi la somme de toutes les dimensions du paquet ne doit pas dépasser une certaine limite. Choisissez la fonction addition et mesurez les bords individuels.

Exemple de soustraction

La distance à une avancée doit être mesurée d'un bord. L'avancée ne peut toute fois pas être détectée distinctement du bord. La totalité de la longueur de la paroi est mesurée et la mesure de l'avancée déduite avec le mode soustration.

Mesure de surface et de volume

La surface d'espaces rectangulaires peut etre calculée automatiquement avec la dimension de deux bords.

• Passez en mode calcul de surface en appuyant sur la touche 2.
• Effectuez successivement deux mesures isolées (comme dans b.)) pour les bords de l'espace.

— Faites attention de mesurer deux bords orthogonaux l'un à l'autre (verticaux).

• Les bords à mesurer sont symbolisés à l'écran (clignotant à gauche). La première dimension est affichée dans la ligne d'affichage la plus haute, la deuxième au centre.

• Les mesures peuvent être rejetées ou répétées avec la touche (10) - CLR.

• Le calcul de surface est indiqué dans la ligne la plus BASSE et stocké dans la mémoire de valeurs de mesure. Celui-ci peut être détecté comme surface ou volume par l'unité de mesure et le symbole correspondant (élément d'affichage 4).

Le calcul de volume d'un espace cubique est exécuté de manière équivalente.

• Passez en mode calcul de surface en appuyant de nouveau sur la touche (2) dans le calcul de volume.
• En plus des deux premières valeurs de mesure du calcul de surface effectuez une autre mesure isolée (comme dans b.)) pour la hauteur. La section à mesurer doit être orthogonale aux sections mesurées précédemment.
• Sur l'écran est affichée la nouvelle valeur de mesure dans la ligne centrale, la précédente dans la ligne la plus haute et le volume dans la plus BASSE.

Mesure indirecte (avec 2 points de mesure)

Les dimensions partielles entre deux points sur une surface ne peuvent pas etre déterminées par une mesure isolée.

• Basculez en appuyant simplement sur la touche (13) dans le mode mesures indirectes
• Visez les deux points entre lesquels la distance doit être calculée et executé deux mesures isolées ( comme dans b.)). La distance entre les points est calculée en interne par trigonométrie (Pythagore : a^2 + b^2 = c^2 ).

Veillez d'abord à mesurer le point le plus éloigné. Si vous deviez d'abord mesurer le point le plus court , un message d'erreur s'affiche à (Err).

Pour un calcul correct la deuxième distance doit être orthogonale sur le bord à calculator.

Pour une mesure précise tournez l'appareil laser de mesure après la première mesure dans le point en cours et ne le déplacez pas.

Mesure indirecte (avec 3 points de mesure)

Trois distances doivent être mesurées si la mesure ne peut pas être réalisée de la position dans laquelle un bord est orthogonal sur le bord à calculer.

• Positionnez-vous pour la mesure dans la section de mesure projetée.
• Appuyez sur la touche (13) deux fois jusqu'à ce que le symbole clignote. Commencez la mesure avec une extrémité de la section à mesurer.
• Mesurez la distance à un point sur la section à calculer.

La deuxième mesure de distance doit être de nouveau réalisée orthogonale.

• Mesurez l'extrémité de la section.

f) Changement d'unité de mesure

L'appareil de mesure laser LDM-100H peut mesurer et enregistrer des valeurs de mesure dans différentes unités. Pour changer l'unité, appuyez et maintenez la touche (9) touche Unités/UNIT. Appuyez et maintenez-la de nouveau jusqu'à l'unité souhaitée. Il est possible de changer entre les unités mètre (m), inch (in) et feet (ft) dans cet ordre. De nouvelles valeurs de mesure sont mesurées et affichées dans l'unité paramétrée précédemment. Tant que les valeurs de mesure sont affichées dans le mode mesure, il est possible de changer d'unité pour toutes les mesures affichées.

	Distance Surface Volume
1 0,000 m 0,000 m	2	0,000 m3
2 0.0 in 0.000 ft	2	0.000 ft3
3 01/16 in 0.000 ft	2	0.000 ft3
4 0.000 ft 0.000 ft	2	0.000 ft3
5 0'00" 1/16 0.000 ft	2	0.000 ft3

Les valeurs sont sauvégardées dans la mémoire avec l'unité enregistrée au moment de la mesure.

g) Éclairage de l'écran

Le rétroéclairage de l'écran peut être activé ou désactivé avec la touche (9) - luminosité de l'écran. En cas d'inactivité prolongée la luminosité de l'écran est réduite automatique. Le rétroéclairage de l'écran s'allume de nouveau en actionnant une touche (à l'exception de la touche de luminosité).

10. Recherche d'erreur et mesures correctrices

Code	Motif Mesure correctrice
204 Erreur de calcul Rétérer la mesure.
208 Signal de récep-tion trop faible, Temps de mesure trop long, Distance > 50 m	Utilisez une surface cible adaptée.
209 Signal de récep-tion trop fort	La surface refléchit trop, utiliser une surface cible adaptée.
252 Température trop élevée	Laisser refroidir l'appareil.
253 Température trop basse	Réchauffer l'appareil.
255 Erreur hardware Allumez et éteignez si nécessaire plusieurs fois l'appareil. Si le symbole continu d'apparaître, adressez-vous à votre distributeur.

11. Maintenance et entretien

Ne démontez ou n'ouvre jamais le produit, il est sans entretien. Confiez la maintenance ou une réparation à un spécialiste.

Un chiffon sec, doux et propre est suffisant pour nettoyer l'extérieur. Ne plongez pas l'appareil dans l'eau.

N'utilisez enaucun cas de produits nettoyants agressifs ou de solutions chimiques, sous peine d'endommager la surface du boitier.

12. Élimination

a) Produkt

Les apparêils électroniques sont recyclables et ne font pas partie des déchets menagers. Éliminez le produit à la fin de son cycle de vie conformément à la législation en vigueur.

Retirez eventuellement les piles ou batteries insérées et éliminez-les séparation du produit.

b) Piles/batteries

En tant qu'utilisateur final vous étés tenu légalement (réglération sur les piles) à la restitution de toutes les piles ou batteries usagées ; une élimination dans les déchets menagers est interdite.

Les piles ou batteries polluantes sont identifiées avec le symbole ci-contre, qui indique l'interdiction de l'élimination dans les déchets menagers. Les désignations des métaux lourds essentiels sont : Cd = cadmium, Hg = mercury, Pb = plomb (Le nom est indiqué sur les piles ou batteries, p. ex. sous le symbole représentant une poubelle à gauche).

Vous pouvez remettre vos piles ou batteries usagées gratuitement aux points de collecte de votre commune, à nos filiales ou partout où les piles et batteries sont vendues.

Vous replissez ainsi vos obligations légales et contribuez à la protection de l'environnement.

13. Données techniques

Plage de mesure 0,05 - 100 m (0.16 ft - 328 ft)

Precision de mesure

jusqu'à 10 m (2, écart type)......±1,5 mm (±0.06 in)

Unités de mesure m, in, ft

Classe de laser 2

Type de laser. 635 nm, < 1mW

Classe de protection IP .IP54

Mémoire de valeurs de mesure ... 20 valeurs

Conditions de fonctionnement.... Température: -10 °C à +50 °C (14 °F à 122 °F)

Humidité de l'air: <95% relative (pas de condensation)

Conditions de stockage. Température: -20 °C à +60 °C (-4 °F à 140 °F)

Humidité de l'air : 30% ~ 50% relative (pour des temps prolongés de stockage (plus d'1 mois))

Durée de vie des piles.......jusqu'à 4000 mesures

Piles. 2x 1,5 V, Type AAA

Arrêt automatique du laser ......... après 0,5 min.

Arrêt automatique de l'appareil...après 3 min.

Dimensions. 110 x 46 x 28 mm

Poids. 100 g

• Utilisez une surface cible adaptée pour augmenter la plage de mesure pendant la lumière du jour ou lorsque l'objet de mesure présente de mauvaises propriétés de réflexion.
  ** Dans des conditions favorables (bonne surface cible, température ambiente) jusqu'à 10 m (33 ft). Dans des conditions défavorables, telles que fort ensolesillement, mauvaise surface cible réfléchissante ou variations températures élevées l'écart peut augmenter la distance de plus de 10 m.

Pagina

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction,quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
