Producttype	Koelkast-vriezer
Merk	Haier
Model	HFW7918EIMP
Afmetingen (H x B x D)	1775 x 908 x 750 mm
Totaal volume	601 L
Koelkast volume	323 L
Vriezer volume	186 L
My Zone XL volume	80 L
Energie-efficiëntieklasse	E
Jaarlijks energieverbruik	357 kWh/jaar
Voeding	220-240 V ~/50 Hz, 2 A
Koelmiddel	R600a (isobutaan)
Vriescapaciteit	9 kg/24 u
IJsblokjesproductiecapaciteit	1,4 kg/24 u
Water- en ijsdispenser	Ja (water, ijsblokjes, crushed ijs)
Automatische ijsmachine	Ja (geïntegreerd in de deur)
Waterfilter	Ja (vervanging elke 6 maanden, model HRXWF)
Ingebouwde Wi-Fi	Ja (hOn app)
LED-verlichting	Ja (koelkast, vriezer, My Zone XL, handgreep, projector)
Speciale functies	Super-Cool, Super-Freeze, Auto Set-modus, Holiday-modus, My Zone (Fruit & Veg., Quick Cool, 0°C Fresh), paneelvergrendeling, aanwezigheidssensor
Ontdooien	Automatisch
Klimaatklasse	SN, N, ST (10°C tot 38°C)
Geluidsniveau	35 dB(A) (klasse B)
Onderhoud en reiniging	Reinig elke 4 weken met een zachte doek en neutraal reinigingsmiddel. Gebruik geen harde borstels of schurende producten. Automatisch ontdooien. Vervang het waterfilter elke 6 maanden.
Veiligheid	Paneelvergrendeling, deuropeningsalarm, gebruik van brandbaar koelmiddel R600a (volg de veiligheidsinstructies)
Onderdelen en repareerbaarheid	Onderdelen beschikbaar minimaal 7 jaar voor elektronische componenten, 10 jaar voor deurafdichtingen. Wettelijke garantie 2 jaar (EU).

Veelgestelde vragen - HFW7918EIMP HAIER

Hoe stel ik de temperatuur van de koelkast in?

Ontgrendel het paneel door de Lock-knop 3 seconden ingedrukt te houden. Druk op Zone totdat de indicator van de koelkast knippert. Gebruik de + of --toets om de temperatuur in te stellen van 2°C tot 9°C. De temperatuur wordt na 5 seconden automatisch bevestigd.

Hoe activeer ik de Super-Cool-modus?

Ontgrendel het paneel, druk vervolgens eenmaal op de Super-Cool-knop. De indicator gaat branden en de functie wordt na 4 uur automatisch uitgeschakeld. Om handmatig te stoppen, druk nogmaals op de knop.

Wat moet ik doen als de waterdispenser niet werkt?

Controleer of de watertoevoerklep open is en het waterreservoir niet leeg is. Zorg ervoor dat de watertoevoerslang niet geknikt is en het waterfilter niet verstopt is. Als het water bevroren is, verhoog dan de temperatuur van de koelkast en wacht 24 uur.

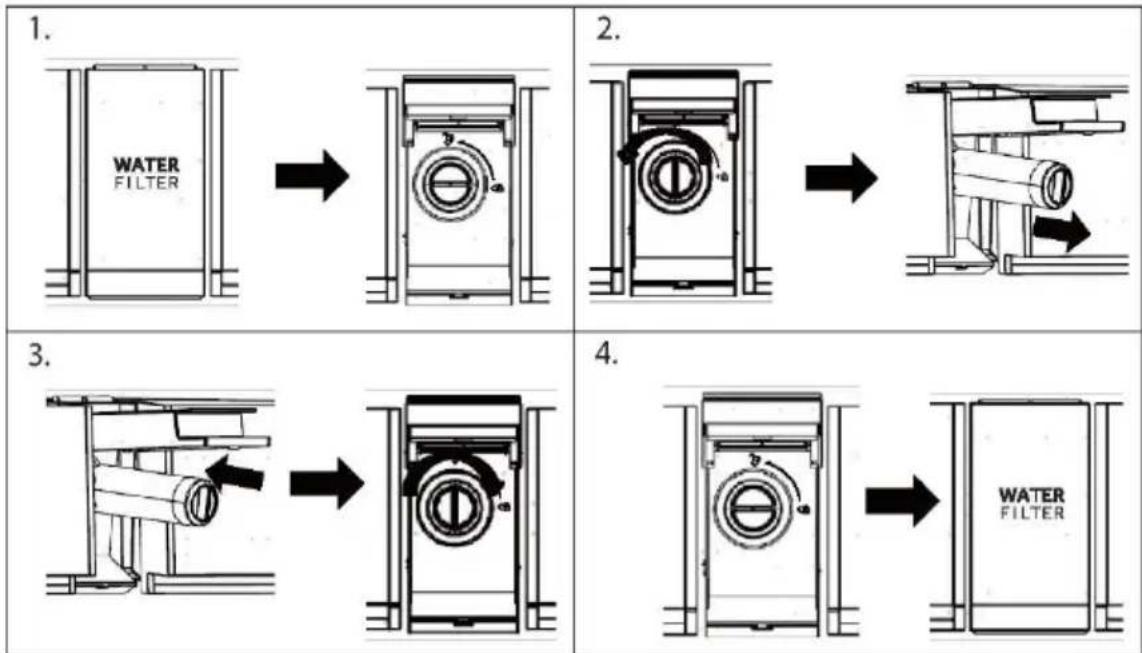

Hoe vervang ik het waterfilter?

Koop een vervangingsfilter HRXWF. Open het filterdeksel, verwijder de oude door tegen de klok in te draaien. Plaats de nieuwe en draai met de klok mee tot de pijlen zijn uitgelijnd. Sluit het deksel, houd vervolgens de Filter Reset-knop 3 seconden ingedrukt. Laat ten slotte het water 5 minuten lopen om de lucht te laten ontsnappen.

Waarom maakt de ijsmachine geen ijs?

Controleer of de Ice Maker-modus is geactiveerd (lampje brandt). Zorg ervoor dat de watertoevoerslang correct is aangesloten en de klep open is. Het kan tot 48 uur duren voordat er ijs wordt geproduceerd na installatie. Als u de deur vaak opent, vertraagt de productie.

Hoe activeer ik de Wi-Fi en verbind ik het apparaat?

Download de hOn-app op uw smartphone. Druk 3 seconden op de Auto Set-knop op het paneel om Wi-Fi te activeren (knipperend pictogram). Volg de instructies in de app om het apparaat te koppelen.

Wat te doen bij een langdurige stroomuitval?

Het voedsel blijft ongeveer 5 uur koud. Open de deur zo min mogelijk. Maak ijsblokjes en plaats ze bovenaan in de koelkast. Controleer na terugkeer van de stroom de staat van het voedsel. Vries ontdooide producten niet opnieuw in zonder ze te koken.

Hoe reinig ik de binnenkant van de koelkast?

Koppel het apparaat los. Verwijder het voedsel en de legplanken. Reinig met een zachte doek gedrenkt in lauw water en neutraal reinigingsmiddel (of een baking soda-oplossing: 1 eetlepel per 1 liter water). Spoel af en droog. Reinig geen hete glazen legplanken met heet water. Doe niets in de vaatwasser.

Hoe ontgrendel ik het bedieningspaneel?

Als het scherm uit is, open dan de deur of raak een knop aan om het in te schakelen. Houd de Lock-knop (vergrendeling) 5 seconden ingedrukt totdat het vergrendelingsindicator uitgaat. Het paneel is dan ontgrendeld.

Wat is de garantieperiode van dit apparaat?

De wettelijke garantie is 2 jaar in de Europese Unie (1 jaar in het Verenigd Koninkrijk). Bewaar de meegeleverde garantiekaart. Voor meer informatie kunt u contact opnemen met de klantenservice van Haier of www.haier.com bezoeken.

GEBRUIKSAANWIJZING HFW7918EIMP HAIER

NL WAARSCHUWING: Risico op brand/ontvlambaar materiaal.

Het symbool geeft aan dat er brandgevaar bestaat doordat brandbare materialen word gebruikt. Let op dat u geen brand veroorzaakt door brandbare materialen te ontsteken

DA ADVARSEL: Brandfare/brændbart materiale.

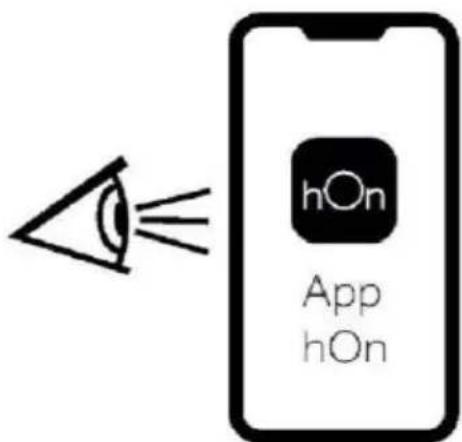

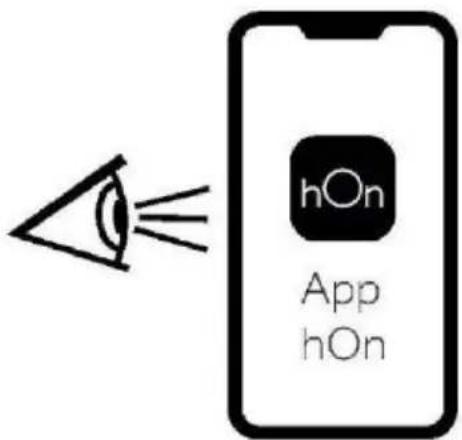

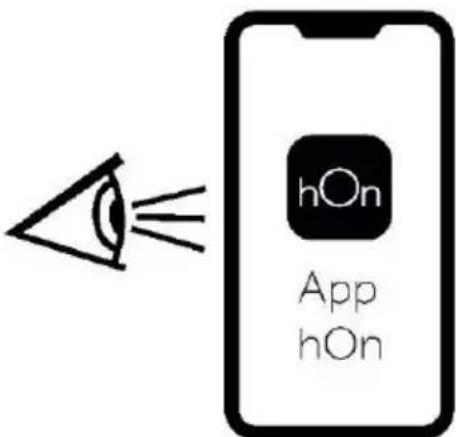

Stap 2 Maak een account aan in de hOn-app of log in als u al een account heeft.

Stap 3 Volg de koppelingsinstructies in de hOn-app.

Gebruikershandleiding

Koelvriescombinatie

HFW7918EIMP

HFW7918EIMB

HFW7918EIMP(VK)

NL

Bedankt voor de aankoop van dit Haier-product.

Lees deze instructies zorgvuldig door voordat u dit apparaat gebruikt. De instructies bevatten belangrijke informatie die u helpt het beste uit het apparaat te halen en veilige en correcte installatie, gebruik en onderhoud te waarborgen.

Bewaar deze handleiding op een handige plaats zodat u hem altijd kunt raadplegen voor een veilig en correct gebruik van het apparaat.

Als u het apparaat verkoopt, weggeeft of achterlaat wanneer u verhuist, zorg er dan voor dat u deze handleiding ook overdraagt, zodat de nieuwe eigenaar het apparaat en de veiligheidswaarschuwingen kan leren kennen.

Verklaring van symbolen

Waarschuwing – Belangrijke veiligheidsinformatie

Algemene informatie en tips

Milieu-informatie

Verwijdering

Help het milieu en de menselijke gezondheid te beschermen. Doe de verpakking in de daarvoor bestemde containers om deze te recyclen. Help het afval van elektrische en elektronische apparaten te recyclen. Gooi apparaten met dit symbool niet weg bij het huisvuil. Lever het product in bij uw plaatselijke recyclingfaciliteit of neem contact op met uw gemeentekantoor.

WAARSCHUWING!

Gevaar voor letsel of verstikking!

Koelmiddelen en gassen moeten professioneel worden verwijderd. Controleer of de leidingen van het koelmiddelcircuit niet zijn beschadigd voordat ze op de juiste manier worden afgevoerd. Koppel het apparaat los van de stroomvoorziening. Knip het netsnoer af en gooi het weg. Verwijder de bakken en laden en de deurvergrendeling en -afdichtingen, om te voorkomen dat kinderen en huisdieren in het apparaat worden opgesloten.

NL

Inhoud

Veiligheidsinformatie....4

Productbeschrijving....10

Bedieningspaneel 11

Gebruik....12

Apparatuur....30

Onderhoud en reiniging 33

Problemen oplossen....35

Installatie 40

Controleer de accessoires en literatuur in overeenstemming met deze lijst:

Waterleiding

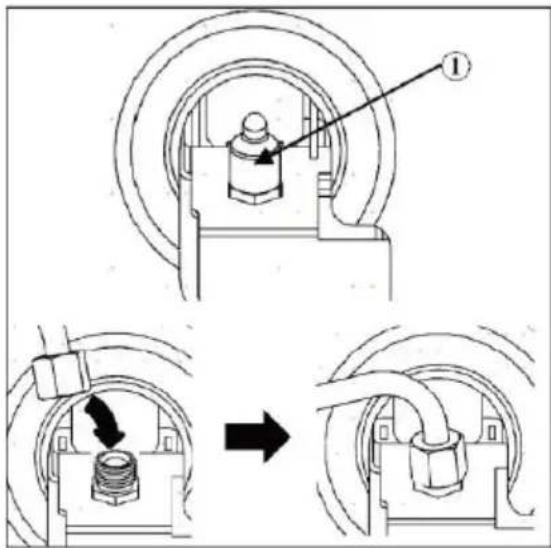

Wateraansluiting

Energielabel

Garantiekaart

Gebruikers- handleiding 'OK-'sticker Gebruikers- handleiding

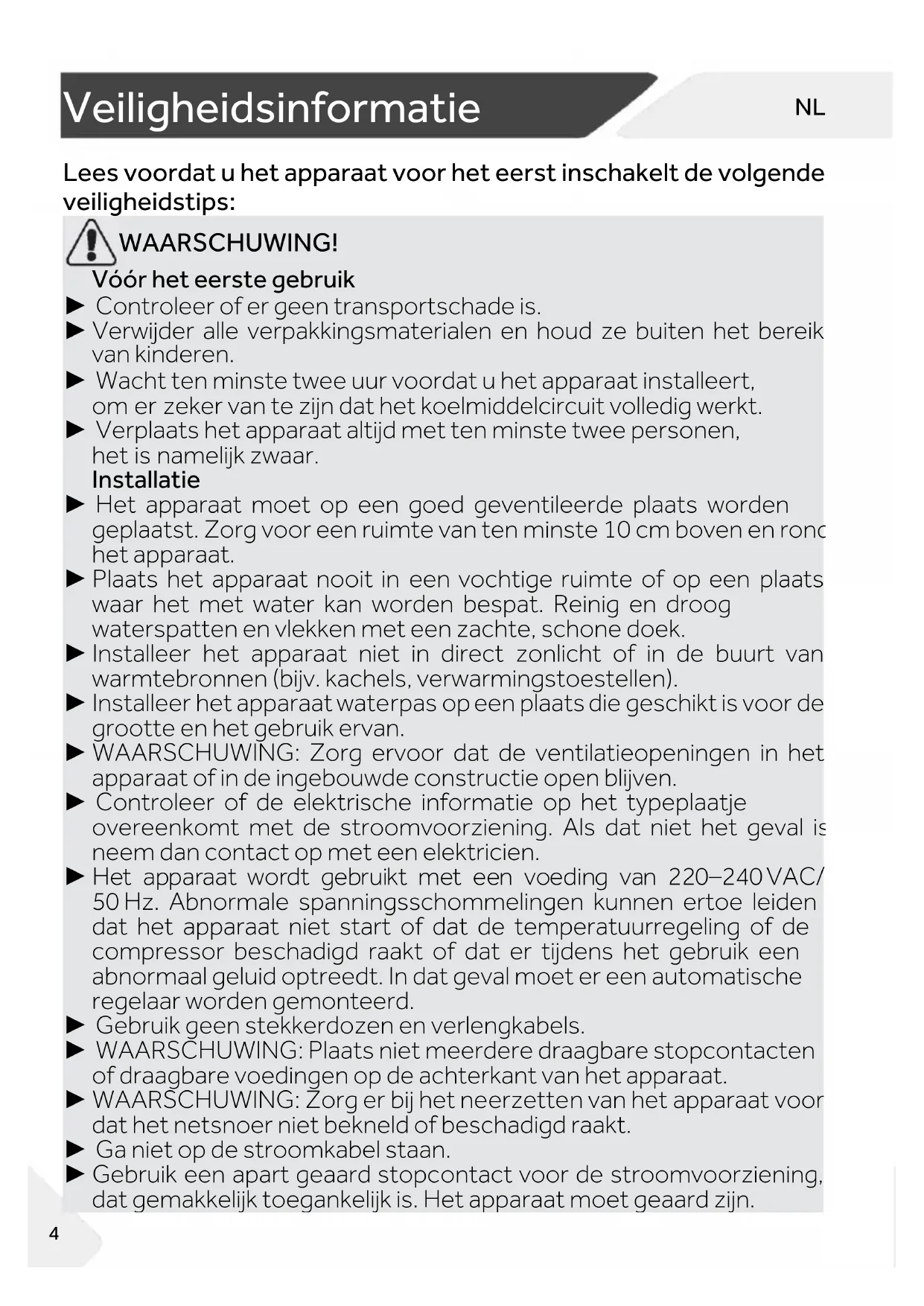

Lees voordat u het apparaat voor het eerst inschakelt de volgende veiligheidstips:

WAARSCHUWING!

Vóór het eerste gebruik

▶ Controleer of er geen transportschade is.
▶ Verwijder alle verpakkingsmaterialen en houd ze buiten het bereik van kinderen.
Wacht ten minste twee uur voordat u het apparaat installeert, om er zeker van te zijn dat het koelmiddelcircuit volledig werkt.
▶ Verplaats het apparaat altijd met ten minste twee personen, het is namelijk zwaar.

Installatie

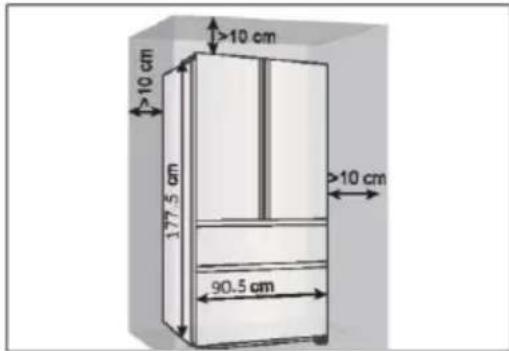

▶ Het apparaat moet op een goed geventileerde plaats worden geplaatst. Zorg voor een ruimte van ten minste 10 cm boven en rond het apparaat.

Plaats het apparaat nooit in een vochtige ruimte of op een plaats waar het met water kan worden bespat. Reinig en droog waterspatten en vlekken met een zachte, schone doek.

▶ Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen).

Installeer het apparaat waterpas op een plaats die geschikt is voor de grootte en het gebruik ervan.

WAARSCHUWING: Zorg ervoor dat de ventilatieopeningen in het apparaat of in de ingebouwde constructie open blijven.

▶ Controleer of de elektrische informatie op het typeplaatje overeenkomt met de stroomvoorziening. Als dat niet het geval is neem dan contact op met een elektricien.

Het apparaat wordt gebruikt met een voeding van 220–240 VAC/50 Hz. Abnormale spanningsschommelingen kunnen ertoe leiden dat het apparaat niet start of dat de temperatuurregeling of de compressor beschadigd raakt of dat er tijdens het gebruik een abnormaal geluid optreedt. In dat geval moet er een automatische regelaar worden gemonteerd.

▶ Gebruik geen stekkerdozen en verlengkabels.

WAARSCHUWING: Plaats niet meerdere draagbare stopcontacten of draagbare voedingen op de achterkant van het apparaat.

WAARSCHUWING: Zorg er bij het neerzetten van het apparaat voor dat het netsnoer niet bekneld of beschadigd raakt.

▶ Ga niet op de stroomkabel staan.

▶ Gebruik een apart geaard stopcontact voor de stroomvoorziening, dat gemakkelijk toegankelijk is. Het apparaat moet geaard zijn.

WAARSCHUWING!

▶ Alleen voor Groot-Brittannië: Het netsnoer van het apparaat is voorzien van een 3-aderige (geaarde) stekker die past op een standaard 3-aderig (geaard) stopcontact. De derde pin (aarding) mag nooit worden afgesneden of gedemonteerd. Nadat het apparaat is geïnstalleerd, moet de stekker bereikbaar zijn.

WAARSCHUWING: Beschadig het koelcircuit niet.

Dagelijks gebruik

▶ Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of met een gebrek aan kennis en ervaring, mits zij onder toezicht worden gehouden of instructies hebben gekregen om het apparaat veilig te kunnen gebruiken en de gevaren begrijpen die ermee gepaard gaan.

▶ Kinderen mogen niet met het apparaat spelen.

▶ Kinderen van 3 tot 8 jaar mogen wel koelapparatuur inladen en uitladen, maar niet reinigen en installeren.

Houd kinderen onder de 3 jaar uit de buurt van het apparaat, tenzij ze voortdurend onder toezicht staan.

▶ Het schoonmaken en het onderhoud mag niet door kinderen worden uitgevoerd als er geen toezicht is.

▶ Het apparaat moet zo worden geplaatst dat de stekker bereikbaar is.

Als er koolgas of ander brandbaar gas in de buurt van het apparaat lekt, moet u het ventiel van het lekkende gas sluiten, de deuren en ramen openen en mag u de stekker van de koelvriescombinatie of een ander apparaat niet uit het stopcontact halen.

Let op, het apparaat is ingesteld om te werken bij het specifieke omgevingstemperatuurbereik van 10 tot 38°C. Het apparaat kan gedurende lange tijd bij een temperatuur boven of onder het aangegeven bereik niet goed werken.

Plaats geen onstabiele voorwerpen (zware voorwerpen, containers gevuld met water) boven op de koelvriescombinatie, om persoonlijk letsel door vallen of elektrische schokken door contact met water te voorkomen.

▶ Trek niet aan de deurschappen. De deur kan scheefgetrokken worden, het flessenrek kan eruit worden getrokken, of het apparaat kan omvallen.

▶ Open en sluit de deur alleen met de handgrepen. De ruimte tussen de deur en de kast is zeer smal. Steek uw handen niet in deze ruimtes om te voorkomen dat uw vingers bekneld raken. Open of sluit de deuren van de koelvriescombinatie alleen als er geen kinderen zijn die zich binnen het bewegingsbereik van de deur bevinden.

WAARSCHUWING!

▶ Volg de volgende instructies om besmetting van voedsel te voorkomen:
- Het langere tijd open houden van de deur kan leiden tot een aanzienlijke verhoging van de temperatuur in de compartimenten van het apparaat.
- Reinig oppervlakken die in contact kunnen komen met voedsel en toegankelijke afvoersystemen regelmatig.
- Maak waterreservoirs schoon als ze 48 uur niet zijn gebruikt; spoel het watersysteem dat is aangesloten op een watertoevoer als er gedurende 5 dagen geen water is getapt.
- Bewaar rauw vlees en rauwe vis in geschikte bakken in de koelkast, zodat ze niet in contact komen met ander voedsel of daarop drupper
- Vriezercompartimenten met twee sterren zijn geschikt voor het bewaren van diepgevroren levensmiddelen, het bewaren of maken van ijs en het maken van ijsblokjes.
- Compartimenten met één ster, twee sterren en drie sterren zijn niet geschikt voor het invriezen van vers voedsel.
- Als het koelapparaat langere tijd leeg wordt gelaten, moet u het uitschakelen, ontdooien, reinigen en drogen en de deur openzetten om te voorkomen dat er zich in het apparaat schimmel ontwikkelt.
▶ Bewaar bier en dranken of andere vloeistoffen in flessen of blikjes (met uitzondering van sterke drank), met name koolzuurhoudende dranken, nooit in de vriezer, omdat deze tijdens het invriezen barster
▶ Sla geen explosieve stoffen, zoals spuitbussen met een brandbaar drijfgas, op in dit apparaat.
Bewaar geen geneesmiddelen, bacteriën of chemische middelen in het apparaat. Dit is een huishoudelijk apparaat. Het wordt niet aanbevole om materialen op te slaan die strikte temperaturen vereisen.
▶ Controleer de staat van het voedsel als er sprake van opwarming is geweest in de vriezer.
▶ Stel de temperatuur in het koelkastgedeelte niet onnodig laag in. Bij een hoge instelling kunnen temperaturen onder nul optreden. Let op: Flessen kunnen barsten
▶ Raak geen bevroren producten aan met natte handen (draag handschoenen). Eet vooral ijsjes niet onmiddellijk na verwijdering uit het vriezergedeelte op. Er bestaat het risico op bevriezing of vriesblaren. Eerste hulp: houd onmiddellijk onder de koude kraan. Niet lostrekken
▶ Raak het binnenoppervlak van het vriezergedeelte niet aan wanneer het in werking is, vooral niet met natte handen, omdat uw handen aan het oppervlak vast kunnen vriezen.

WAARSCHUWING!

Haal de stekker van het apparaat uit het stopcontact wanneer er een stroomonderbreking optreedt of voordat u het schoonmaakt. Laat het apparaat minstens 7 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen.

WAARSCHUWING: Gebruik geen elektrische apparaten in de bewaal ruimten voor levensmiddelen van het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen.

Onderhoud/reiniging

Zorg ervoor dat kinderen onder toezicht staan als ze schoonmaak en onderhoud uitvoeren.

▶ Haal de stekker van het apparaat uit het stopcontact voordat u routineonderhoud uitvoert. Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, omdat vaak starten de compressor kan beschadigen.

Houd de stekker vast, niet het snoer, wanneer u de stekker uit het stopcontact haalt.

▶ Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten/vriezers om schade te voorkomen. U kunt eventueel ook een oplossing van warm water en zuiveringszout gebruiken – ongeveer een eetlepel zuiveringszout per liter water. Spoel grondig af met water en veeg droog.

Gebruik geen schoonmaakpoeder of andere schurende middelen. Was verwijderbare onderdelen niet in een vaatwasser.

▶ Schraap vorst en ijs niet af met scherpe voorwerpen. Gebruik geen sprays, elektrische verwarmingstoestellen zoals haardrogers, stoomreinigers of andere warmtebronnen om schade aan de kunsts onderdelen te voorkomen.

WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalve als deze door de fabrikant worden aanbevolen.

▶ Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

▶ Probeer het apparaat niet zelf te repareren, te demonteren ofte wijzigen. In geval van reparatie kunt u contact opnemen met onze klantenservice.

Als de lampen zijn beschadigd, moeten deze worden vervangen doo de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

WAARSCHUWING!

▶ Verwijder het stof aan de achterkant van het toestel ten minste eenmaal per jaar om brandgevaar en een verhoogd energieverbruik te voorkomen.
▶ Spuit niet op het apparaat en spoel het niet af tijdens het reinigen.
▶ Gebruik geen waterstraal of stoom om het apparaat schoon te make
▶ Reinig de koude glazen planken of deuren niet met heet water. Door plotselinge temperatuurveranderingen kan het glas breken.
Als u het apparaat voor langere tijd buiten gebruik laat, laat het dan open staan om te voorkomen dat er binnenin onaangename geuren ontstaan.

Informatie over koelgas

WAARSCHUWING!

Het apparaat bevat het brandbare koelmiddel ISOBUTAAN (R600a). Controleer of het koelcircuit tijdens transport of installatie niet is beschodigd. Lekkend koelmiddel kan oogletsel veroorzaken of ontbranden. Als er schade is opgetreden, weghouden van open vuurbronnen, de kamer grondig ventileren, de stekker van het apparaat of enig ander apparaat niet in het stopcontact steken of eruit halen. Informeer de klantenservice.

Als de ogen in contact komen met het koelmiddel, spoel het dan onmiddellijk onder stromend water af en bel onmiddellijk de oogspeciali WAARSCHUWING: Het koelsysteem staat onder hoge druk. Wijzig er niets aan. Aangezien er brandbare koelmiddelen worden gebruikt, moet u het apparaat volgens de aanwijzingen installeren, verplaatsen en onderhouden en moet u contact opnemen met de professionele vertegenwoordiger of onze klantenservice om het apparaat te verwijderen.

WAARSCHUWING!

Let op de volgende waarschuwing voor koelkasten met ijswaterfunctie: Voor apparaten die niet zijn bedoeld om op de waterleiding te worden aangesloten:

Voor apparaten die zijn bedoeld om op de waterleiding te worden aangesloten:

WAARSCHUWING: alleen aansluiting op de drinkwatervoorziening.

Raadpleeg de gebruikershandleiding als u het watersysteem wilt reinige Mocht u vragen hebben, neem dan contact op met de klantenservice.

Beoogd gebruik

Dit apparaat is bedoeld voor het koelen en invriezen van voedsel. Het is uitsluitend ontworpen voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals personeelskeukens in winkels, kantoren en andere werkomgevingen; op boerderijen en door gasten in hotels, motels en andere woonomgevingen, maar ook in bed and breakfasts en bij cateringbedrijven. Het is niet bedoeld voor commercieel of industrieel gebruik. Wijzigingen of aanpassingen aan het apparaat zijn niet toegestaan. Onbedoeld gebruik kan risico's en verlies van garantieclaims veroorzaken.

Normen en richtlijnen

Dit product voldoet aan de eisen van alle toepasselijke EG-richtlijnen met de bijbehorende geharmoniseerde normen en normen van het VK die voorzien in een CE- en UKCA-markering.

VOORZICHTIG!

Bij het sluiten van de deur moet de verticale deurstrip op de linkerdeur van de koelkast naar binnen gebogen zijn (1).

Als u de linkerdeur probeert te sluiten en de verticale deurstrip is niet gebogen (2), dan moet u hem eerst buigen, anders raakt de deurstrip de bevestigingsas of de rechterdeur. Hierdoor zal er schade aan de deurstrip of lekkage optreden.

In het frame zit een verwarmingsdraad. De temperatu van het oppervlak zal wat stijgen, wat normaal is en de werking van het apparaat niet beïnvloedt.

Let op

Door technische wijzigingen en verschillende modellen kunnen sommige afbeeldinger in deze handleiding afwijken van uw model.

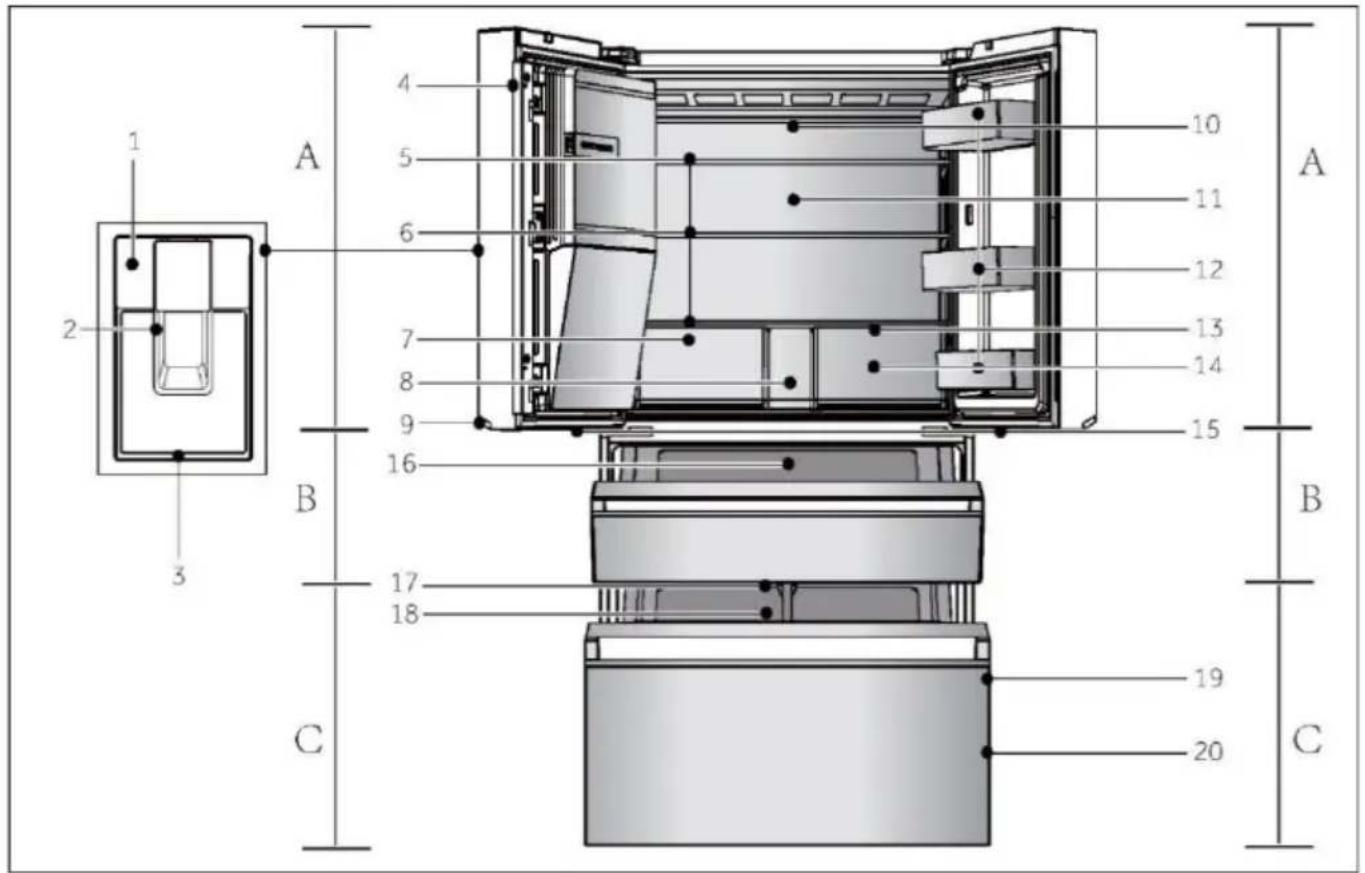

Model (HFW7918EIMP/HFW7918EIMB/HFW7918EIMP(VK))

(Met ijsmaker in de deur)

A: Koelkastgedeelte

1. Bedieningspaneel
2. Dispenserplaat
3. Druppelbak
4. Verticale balk
5. Automatische ijsmaker
6. Glazen planken
7. Humidity zone-lade
8. Deksel waterfilter
9. Handgreeplamp
10. Luchtkanaal en sensor (achter paneel)
11. Achterwandverlichting
12. Deurrek

13. Luchtkanaal (achter lades)

14. My Zone-lade

15. My Zone XL-lamp

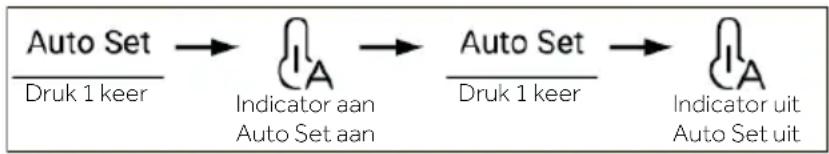

A Keuzetoets Auto Set-modus Instelling 3 Sec. Wi-Fi

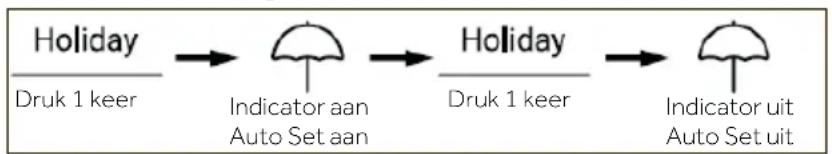

B Keuzetoets Holiday-modus
C Keuzetoets My Zone-lade
D Temperatuurinsteltoets '-'
E Temperatuurinsteltoets '+'
F Keuzetoets zone

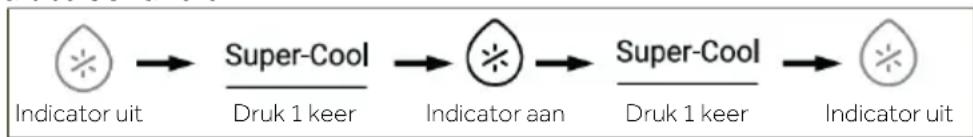

G Keuzetoets Super-Cool
H Keuzetoets Super-Freeze

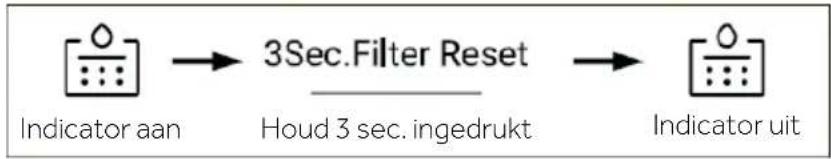

I Keuzetoets Filter Reset-functie

J Keuzetoets IJsmakermodus

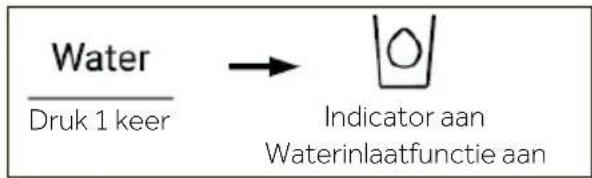

K Keuzetoets Waterinlaatfunctie

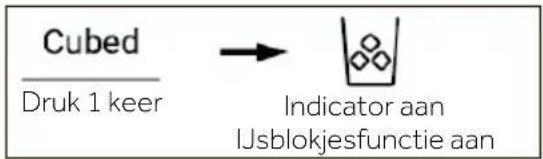

L Keuzetoets IJsblokjesfunctie

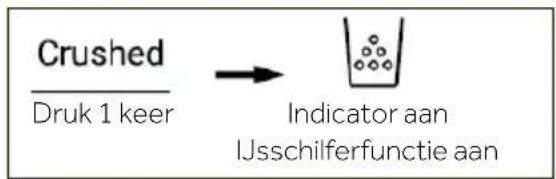

M Keuzetoets IJsschilferfunctie
N Keuzetoets paneelvergrendeling

Indicatoren:

a Auto Set-modus

b Holiday-modus

c1 Fruit & Vegetable-modus

c2 Quick Cool-modus

c3 0°C Fresh-modus

d Temperatuurweergave

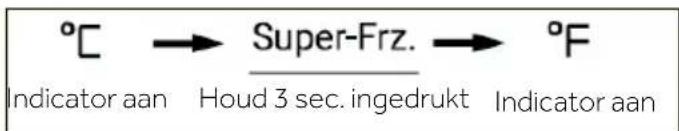

e1 Graden Fahrenheit

e2 Graden Celsius

g Super-Cool-functie h Super- Freeze-functie i Filterresetfunctie

j Jsmakermodus

k Waterinlaatfunctie

| Jsblokjesfunctie

m IJsschilferfunctie

n Paneelvergrendeling

o Wififunctie

Sensortoetsen

De toetsen op het bedieningspaneel zijn sensortoetsen, die al reageren als ze licht met de vinger worden aangeraakt.

Het apparaat in-/uitschakelen

Het apparaat werkt zodra het op de voeding is aangesloten.

Wanneer de koelkast voor de eerste keer wordt ingeschakeld, licht de indicator 'd' (Temperatuurweergave) op. De koelkasttemperatuur, de S-Zone-temperatuur en de vriezertemperatuur worden automatisch ingesteld op respectievelijk 5°C, 5°C en -18°C. Mogelijk is de paneelvergrendeling actief.

Let op

Wanneer het apparaat wordt ingeschakeld nadat de stekker uit het stopcontact is gehaald, kan het tot wel 12 uren duren voordat de juiste temperaturen zijn bereikt.

Leeg het apparaat voordat u het uitschakelt. Trek het netsnoer uit het stopcontact om het apparaat uit te schakelen.

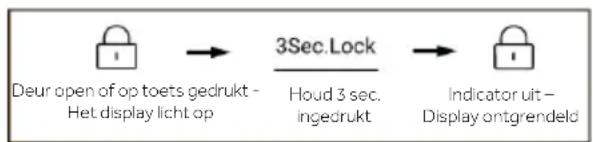

Paneel vergrendelen/ontgrendelen

▶ Automatische vergrendeling: Wanneer de koelkastdeur, vriezerdeur en S-Zone-deur gesloten zijn en er binnen 30 seconden geen toetsbediening is, gaat het display automatisch uit en wordt het vergrendeld.

Handmatige vergrendeling: Wanneer het display is ontgrendeld, drukt u op de toets 'N' (keuzetoets paneelvergrendeling) en houdt u deze 3 seconden ingedrukt. De zoemer klinkt eenmaal, de indicator 'n' (paneelvergrendeling) gaat branden en het display is vergrendeld.

De temperatuur aanpassen

De binnentemperaturen worden beïnvloed door de volgende factoren:

▶ Omgevingstemperatuur
▶ Frequentie van het openen van de deur
▶ Hoeveelheid opgeslagen voedsel
▶ Installatie van het apparaat

De koelkasttemperatuur aanpassen

1. Wanneer het scherm is ontgrendeld, drukt u op de toets 'F' (keuzetoets zone). De zoemer klinkt eenmaal, de indicator 'f1' (koelkastindicator) knippert en dan verschijnt de temperatuurinstelmodus van de koelkast.
2. Druk herhaaldelijk op de toets 'D' (temperatuurinsteltoets '-''), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de koelkast verlaagd met 1 graad. De koelkasttemperatuur wordt weergegeven in de volgorde van '9°C -> 8°C -> 7°C -> 6°C -> 5°C -> 4°C -> 3°C -> 2°C -> 1°C'.

1. Druk herhaaldelijk op de toets 'E' (temperatuurinsteltoets '+'), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de koelkast verhoogd met 1 graad. De koelkasttemperatuur wordt weergegeven in de volgorde van '1°C -> 2°C -> 3°C -> 4°C -> 5°C -> 6°C -> 7°C -> 8°C -> 9°C'.

Let op

Na het instellen van de temperatuur, als er binnen 5 seconden geen handeling plaatsvindt wordt het systeem automatisch bepaald en de ingestelde temperatuur opgeslagen.

De vriezertemperatuur aanpassen

1. Wanneer het scherm is ontgrendeld, drukt u op de toets 'F' (keuzetoets zone). De zoemer klinkt eenmaal, de indicator 'f2' (vriezerindicator) knippert en dan verschijnt de temperatuurinstelmodus van de vriezer.
2. Druk herhaaldelijk op de toets 'D' (temperatuurinsteltoets '-'), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de vriezer verlaagd met 1 graad. De vriezertemperatuur wordt weergegeven in de volgorde van '-14°C -> -15°C -> -16°C -> -17°C -> -18°C -> -19°C -> -20°C -> -21°C -> -22°C -> -23°C -> -24°C'.

1. Druk herhaaldelijk op de toets 'E' (temperatuurinsteltoets '+'), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de vriezer verhoogd met 1 graad. De vriezertemperatuur wordt weergegeven in de volgorde van '-24°C -> -23°C -> -22°C -> -21°C -> -20°C -> -19°C -> -18°C -> -17°C -> -16°C -> -15°C -> -14°C'.

Let op

Na het instellen van de temperatuur, als er binnen 5 seconden geen handeling plaatsvindt wordt het systeem automatisch bepaald en de ingestelde temperatuur opgeslagen.

De temperatuur voor My Zone XL (S-Zone) aanpassen

Wanneer het scherm is ontgrendeld, drukt u op de toets 'F' (keuzetoets zone). De zoemer klinkt eenmaal, de indicator 'f3' (S-Zone-indicator) knippert en dan verschijnt de temperatuurinstelmodus van de S-Zone.

1. Druk herhaaldelijk op de toets 'D' (temperatuurinsteltoets '-''), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de S-Zone verlaagd met 1 graad. De S-Zone-temperatuur wordt weergegeven in de volgorde van '5°C ->4°C ->3°C->2°C->1°C->0°C->-1°C->-2°C->-3°C->-4°C->-5°C'.

1. Druk herhaaldelijk op de toets 'E' (temperatuurinsteltoets '+'), elke keer klinkt de zoemer eenmaal en wordt de ingestelde temperatuur van de S-Zone verhoogd met 1 graad. De S-Zone-temperatuur wordt weergegeven in de volgorde van '-5°C ->-4°C ->-3°C ->-2°C ->-1°C ->0°C->1°C ->2°C ->3°C ->4°C ->5°C'.

Let op

Na het instellen van de temperatuur, als er binnen 5 seconden geen handeling plaatsvindt wordt het systeem automatisch bepaald en de ingestelde temperatuur opgeslagen.

Super-Cool-functie

1. Wanneer het display is ontgrendeld, drukt u op de toets 'G' (keuzetoets Super-Cool). De zoemer klinkt eenmaal, de indicator 'g' (Super-Cool-functie) gaat branden en de Super-Cool-functie wordt ingeschakeld.
2. Wanneer de indicator 'g' (Super-Cool-functie) brandt, drukt u op de toets 'G' (Keuzetoets Super-Cool). De zoemer klinkt eenmaal, de indicator 'g' (Super-Cool-functie) gaat uit en de Super-Cool-functie wordt uitgeschakeld.
3. Nadat de Super-Cool-functie is ingeschakeld, schakelt de koelkast automatisch de functie uit wanneer deze meer dan 4 uur aan heeft gestaan. Als u de functie handmatig wilt verlaten, kunt u op de toets 'G' (keuzetoets Super-Cool) drukken om hem uit te schakelen.

Let op

In de Super-Cool-toestand kan de koelkasttemperatuur niet worden aangepast. Als de toets 'D' (temperatuurinsteltoets '-' of toets 'E' (temperatuurinsteltoets '+') wordt ingedrukt om de temperatuur van de koelkast aan te passen, knippert de indicator 'g' (Super-Cool functie) met een snel geluid om aan te geven dat deze handeling niet kan worden uitgevo. In de Super-Cool-functie kan de Auto-Set-functie niet tegelijkertijd worden ingeschakeld vanwege verschillende bedieningsmodi. Wanneer u een functie kiest die in strijd is met een andere functie, zal de oorspronkelijke functie automatisch worden verlaten.

Deze koelkast heeft een menselijke sensorfunctie. Het bedieningspaneel, de handgreep-lamp en de projectielamp gaan automatisch branden als een gebruiker de koelkast nadert Houd in ontgrendelde toestand de toets 'G' (keuzetoets Super-Cool-modus) 3 seconden ingedrukt. De zoemer klinkt eenmaal, waarna de menselijke sensorfunctie wordt uitgeschakeld. De menselijke sensorfunctie kan met dezelfde handeling ook worden ingeschakeld.

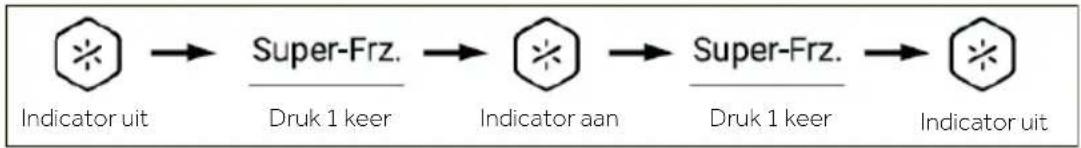

De Super-Freeze-functie (Super-Frz)

1. Wanneer het display is ontgrendeld, drukt u op de toets 'H' (keuzetoets Super-Freeze). De zoemer klinkt eenmaal, de indicator 'h' (Super-Freeze-functie) gaat branden en de Super-Freeze-functie wordt ingeschakeld.

2. Wanneer de indicator 'h' (Super-Freeze-functie) brandt, drukt u op de toets 'H' (keuzetoets Super-Freeze). De zoemer klinkt eenmaal, de indicator 'h' (Super-Freeze-functie) gaat uit en de Super-Freeze-functie wordt uitgeschakeld.

3. Nadat de Super-Freeze-functie is ingeschakeld, schakelt de koelkast automatisch de functie uit wanneer deze meer dan 50 uur aan heeft gestaan. Als u de functie handmatig wilt verlaten, kunt u op de toets 'H' (keuzetoets Super-Freeze) drukken om hem uit te schakelen.

Let op

In de Super-Freeze-toestand kan de vriezertemperatuur niet worden aangepast. Als de toets 'D' (temperatuurinsteltoets '-' of toets 'E' (temperatuurinsteltoets '+') wordt ingedrukt om de temperatuur van de vriezer aan te passen, knippert de indicator 'h' (Super-Freeze-functie) met een snel geluid om aan te geven dat deze handeling niet kan worden uitgevoe De Super-Freeze-functie is ontworpen om de voedingswaarden van bevroren voedsel te behouden; voedsel wordt in de kortste tijd ingevroren. Als grote hoeveelheden voedsel in één keer moeten worden ingevroren, moet de Super-Freeze-functie ondertussen 24 uur van tevoren in worden gesteld, zodat de vriezer een lage temperatuur heeft en de producten erin kunnen. Op dat moment is de vriessnelheid van de vriezer verbeterd, kan voedsel snel worden ingevroren, worden de voedingswaarden van het voedsel effectief behouden en wordt de opslag heel handig.

In de Super-Freeze-functie kan de Auto Set-functie niet tegelijkertijd worden ingeschake vanwege verschillende bedieningsmodi. Wanneer u een functie kiest die in strijd is met een andere functie, zal de oorspronkelijke functie automatisch worden verlaten.

De Auto Set-modus (Automatische instelmodus)

1. Wanneer het display is ontgrendeld, drukt u op de toets 'A' (keuzetoets Auto Set-modus). De zoemer klinkt eenmaal, de indicator 'a' (Auto Set-modus) gaat branden en de Auto Set-functie wordt ingeschakeld.
2. Wanneer de indicator 'a' (Auto Set-modus) brandt, drukt u op de toets 'A' (keuzetoets Auto Set-modus). De zoemer klinkt eenmaal, de indicator 'a' (Auto Set-modus) gaat uit en de Auto Set-functie wordt uitgeschakeld.

Let op

In de Auto Set-modus kan de koelkast- of vriestemperatuur niet worden aangepast. Als de toets 'D' (temperatuurinsteltoets '-' of toets 'E' (temperatuurinsteltoets '+') wordt ingedrukt om de temperatuur van de koelkast of vriezer aan te passen, knippert de indicator 'a' (Auto Set-modus) met een snel geluid om aan te geven dat deze handeling niet kan worden uitgevoerd.

Als in de Auto Set-modus de functie 'Super-Cool' of 'Super-Freeze' wordt ingesteld, gaat vanwege verschillende bedieningsmethoden de indicator 'a' (Auto Set-modus) uit en wordt de Auto Set-functie automatisch verlaten.

In de Auto Set-modus kan de temperatuur van de S-Zone handmatig worden aangepast aan de behoeften.

De Holiday-modus

De Holiday-modus is ontworpen voor als de koelkast langere tijd niet wordt gebruikt. Wanneer de Holiday-modus is ingeschakeld, werkt de vriezer als normaal en wordt de temperatuur van de koelkast automatisch ingesteld op 17°C. De daadwerkelijke temperatuur is niet hoger dan 17°C, wat een nare geur veroorzaakt door een te hoge temperatuur voorkomt en tegelijkertijd helpt het energieverbruik te verminderen.

1. Wanneer het display is ontgrendeld, drukt u op de toets 'B' (keuzetoets Holiday-modus). De zoemer klinkt eenmaal, de indicator 'b' (Holiday-modus) gaat branden en de Holiday-functie wordt ingeschakeld.
2. Wanneer de indicator 'b' (Holiday-modus) brandt, drukt u op de toets 'B' (keuzetoets Holiday-modus). De zoemer klinkt eenmaal, de indicator 'b' (Holiday-modus) gaat uit en de Holiday-functie wordt uitgeschakeld.

1. Houd in ontgrendelde toestand de toets 'B' (keuzetoets Holiday-modus) 3 seconden ingedrukt. De zoemer klinkt eenmaal, waarna de projectielamp wordt uitgeschakeld. De projectielampfunctie kan met dezelfde handeling ook worden ingeschakeld.

Let op

1. In de Holiday-toestand kan de koelkasttemperatuur niet worden aangepast. Als de toets 'D' (temperatuurinsteltoets '-' of toets 'E' (temperatuurinsteltoets '+') wordt ingedrukt om de temperatuur van de koelkast aan te passen, knippert de indicator 'b' (Holiday-modus) met een snel geluid om aan te geven dat deze handeling niet kan worden uitgevoerd.
2. Voordat u de Holiday-functie gebruikt, moet u de koelkast leegmaken om te voorkomen dat het voedsel erin bederft. Wanneer de Holiday-functie is ingeschakeld, kunnen de functies 'Auto Set', de koelkastfunctie en de 'Super-Cool' niet tegelijkertijd worden ingeschakeld.
3. Met de Holiday-functie wordt de instelling van de pictogrammen voor 'Fruit&Veg, Quick Cool en 0°C Fresh' in My Zone uitgeschakeld en kan de temperatuur van My Zone niet worden aangepast. Na het verlaten van de Holiday-functie zullen het koelkastgedeelte en My Zone de vorige instelling weergegeven.

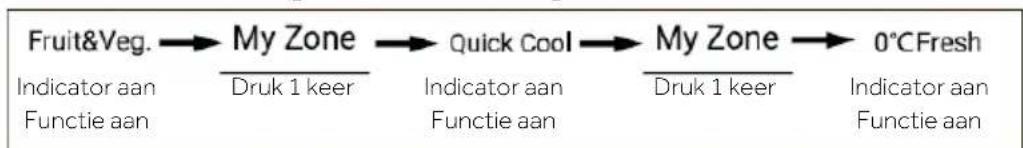

My Zone-lade

1. Wanneer het display is ontgrendeld, drukt u op de toets 'C' (keuzetoets My Zone-lade). De zoemer klinkt eenmaal, de indicator 'c1' (Fruit & Vegetable-modus), de indicator 'c2' (Quick Cool-modus) en de indicator 'c3' (0°C Fresh-modus) gaan achtereenvolgens branden.
2. Wanneer de indicator 'c1' (Fruit & Vegetable-modus) oplicht, drukt u op de toets 'C' (keuzetoets My Zone-lade). De zoemer klinkt eenmaal, de indicator 'c1' (Fruit & Vegetable-modus) gaat uit en vervolgens wordt de Fruit & Vegetable-functie uitgeschakeld, waarbij de indicator 'c2' (Quick Cool-modus) gaat branden.
3. Wanneer de indicator 'c2' (Quick Cool-modus) oplicht, drukt u op de toets 'C' (keuzetoets My Zone-lade). De zoemer klinkt eenmaal, de indicator 'c2' (Quick Cool-modus) gaat uit en vervolgens wordt de Quick Cool-functie uitgeschakeld, waarbij de indicator 'c3' (0°C Fresh-modus) gaat branden.
4. Wanneer de indicator 'c3' (0°C Fresh-modus) oplicht, drukt u op de toets 'C' (keuzetoets My Zone-lade). De zoemer klinkt eenmaal, de indicator 'c3' (0°C Fresh-modus) gaat uit en vervolgens wordt de 0°C Fresh-functie uitgeschakeld, waarbij de indicator 'c1' (Fruit & Vegetable-modus) gaat branden.

1. Houd in ontgrendelde toestand de toets 'C' (keuzetoets My Zone-lade) 3 seconden ingedrukt. De zoemer klinkt eenmaal, waarna de handgreeplamp wordt uitgeschakeld. De handgreeplamp kan met dezelfde handeling ook worden ingeschakeld.

Let op

Wanneer de koelkast voor het eerst op de elektriciteit wordt aangesloten, wordt automatisch de Fruit & Vegetable-functie ingeschakeld.

Wanneer de functie '0°C Fresh' of 'Quick Cool' is geselecteerd, moet de temperatuur in de koelkastruimte worden ingesteld op de tussentemperatuur (5°C) of lager om een optimale bewaaromgeving te garanderen.

De filterfunctie

Wanneer de koelkast zes maanden in werking is, zal de herinneringsindicator 'i' (Filter Reset-functie) gaan branden om gebruikers eraan te herinneren het filter te vervangen door een nieuwe. Houd als het filter is vervangen de toets 'I' (keuzetoets Filter Reset-functie) 3 seconden ingedrukt om de herinnering te annuleren. De timer wordt gereset en de zoemer klinkt.

Let op

De normale levensduur van een filter is zes maanden. Het wordt aangeraden het filter om de zes maanden te vervangen.

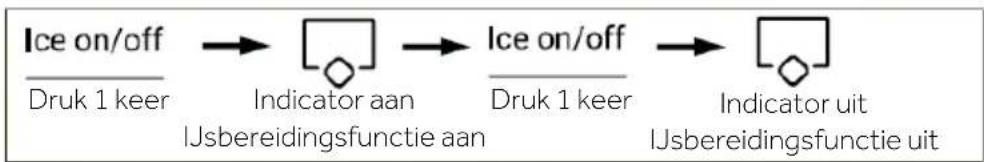

De ijsmakermodus

1. Druk in ontgrendelde toestand op de toets 'J' (keuzetoets ijsmakermodus).
   De zoemer klinkt eenmaal, de indicator 'j' (ijsmakermodus) gaat branden en de ijsmakermodus wordt ingeschakeld.
2. Wanneer de indicator 'j' (ijsmakermodus) brandt, drukt u op de toets 'J' (keuzetoets ijsmakermodus). De zoemer klinkt eenmaal, de indicator 'j' (ijsmakermodus) gaat uit en de ijsmakermodus wordt uitgeschakeld.

Let op

Wanneer de ijsmakermodus is uitgeschakeld, knipper 'Ice on/off' (ijs aan/uit) als de gebruiker ijsblokjes of -schilfers pakt om zo de gebruiker te laten weten dat de ijsmakerfunctie uit st

De waterinlaatfunctie

Druk in willekeurige toestand (vergrendeld of ontgrendeld) op de toets 'K' (keuzetoets waterinlaatfunctie). De zoemer klinkt eenmaal, de indicator 'k' (waterinlaatfunctie) gaat branden en de waterinlaatfunctie wordt ingeschakeld.

Let op

1. Wanneer de indicator 'k' (waterinlaatfunctie) brandt, gaan de indicator 'l' (ijsblokjesfunctie) en de indicator 'm' (ijsschilferfunctie) uit. Nadat de dispenserplaat is ingedrukt, stroomt het water uit de inlaatpoort.
2. Wanneer de toevoertijd van het water 150 sec. bereikt, zal de koelkast piepen en water blijven opnemen tot de tijd 180 sec. bereikt. Het water wordt afgesloten en het waterventiel gaat de beschermingstijd van 200 sec. in, waarna de watertoevoer opnieuw kan worden uitgevoerd.
3. Wanneer de toevoertijd van het water 8 min bereikt in een tijdsbestek van maximaal 10 min, dan gaat het waterventiel de beschermingstijd van 200 sec. in en kan de watertoevoer vervolgens opnieuw worden uitgevoerd.

De ijsblokjesfunctie

Druk in willekeurige toestand (vergrendeld of ontgrendeld) op de toets 'L' (keuzetoets ijsblokjesfunctie). De zoemer klinkt eenmaal, de indicator 'l' (ijsblokjesfunctie) gaat branden en de ijsblokjesfunctie wordt ingeschakeld.

Let op

1. Wanneer de indicator 'm' (ijsblokjesfunctie) brandt, gaan de indicator 'k' (waterinlaatfunctie) en de indicator 'm' (ijsschilferfunctie) uit. Nadat de microschakelaar van de dispenser is ingedrukt, stromen de ijsblokjes uit de inlaatpoort.
2. Wanneer de ijsmaker voor de eerste keer wordt ingeschakeld, lichten de indicator 'I' en de indicator 'm' tegelijk op met een geheugen voor de laatste toestand. Wanneer de ijsmaker voor het eerst wordt aangesloten op de elektriciteit, wordt de ijsblokjesfunctie standaard uitgeschakeld.
3. Druk op de microschakelaar van de dispenser, het lampje gaat branden en het deksel gaat open. Daarna begint de motor van het malen van ijs linksom te draaien om ijsblokjes te drukken. Laat de microschakelaar van de dispenser los, het lampje gaat uit en de motor van het ijsbreken stopt. Het deksel van de dispenser sluit na 5 seconde
4. Als in de ijsblokjestoestand de tijd voor ijsblokjes langer is dan 50 seconden, dan waarschuwt de zoemer gebruikers om te stoppen. Wanneer de tijd 1 minuut bereikt, wordt de machine gedwongen te stoppen met het afgeven van ijsblokjes en is weer effectief wanneer de schakelaar de volgende keer wordt ingedrukt.
5. Als tijdens het afgeven van ijsblokjes de koelkastdeur wordt geopend, dan stopt de motor die het ijs levert;.het deksel van de dispenser gaat dicht, het lampje van de dispenser gaat uit en de afgifte van de ijsblokjes wordt gestopt.
6. Het is niet toegestaan ijs te pakken met de koelkastdeur open.

De ijsschilferfunctie

Druk in willekeurige toestand op de toets N' (keuzetoets ijsschilferfunctie). De zoemer klinkt eenmaal, de indicator 'm' (ijsschilferfunctie) gaat branden en de ijsschilferfunctie wordt ingeschakeld.

Let op

1. Wanneer de indicator 'm' (ijsschilferfunctie) brandt, gaan de indicator 'k' (waterinlaatfunctie) en de indicator 'l' (ijsblokjesfunctie) uit. Nadat de microschakelaar van de dispenser is ingedrukt, stromen de ijsschilfers uit de inlaatpoort.
2. Druk op de microschakelaar van de dispenser, het lampje gaat branden en het deksel gaat open. Daarna begint de motor van het malen van ijs rechtsom te draaien om ijsblokjes te drukken. Laat de microschakelaar van de dispenser los, het lampje gaat uit en de motor van het ijsbreken stopt. Het deksel van de dispenser sluit na 5 seconde
3. Als in de ijsschilfertoestand de tijd voor ijsschilfers langer is dan 50 seconden, dan waarschuwt de zoemer gebruikers om te stoppen. Wanneer de tijd 1 minuut bereikt, wordt de machine gedwongen te stoppen met het afgeven van ijsschilfers en is weer effectief wanneer de schakelaar de volgende keer wordt ingedrukt.
4. Als tijdens het afgeven van ijsschilfers de koelkastdeur wordt geopend, dan stopt de motor die het ijs levert;.het deksel van de dispenser gaat dicht, het lampje van de dispenser gaat uit en de afgifte van de ijsschilfers wordt gestopt.
5. Het is niet toegestaan ijsschilfers te maken met de koelkastdeur open.

Schakelen tussen graden Celsius en Fahrenheit

1. In de fabriek wordt de koelkast standaard ingesteld op graden Celsius.
2. Houd als het display ontgrendeld is de toets 'H' (keuzetoets Super-Freeze) 3 sec. ingedrukt. De zoemer klinkt eenmaal, de indicator 'e2' (graden Celsius) gaat uit en de indicator 'e1' (graden Fahrenheit) licht op.

De EPP-functie

Druk in de ontgrendelde toestand 5 keer (binnen 5 seconden) op de toets 'H' (keuzetoets Super-Freeze) en de toets 'A' (keuzetoets Auto Set-modus). De zoemer klinkt eenmaal en de EPP-functie wordt uitgeschakeld. De EPP-functie kan met dezelfde handeling ook worden ingeschakeld.

Alarm 'Deur open'

Als een deur te lang open staat of de deur niet goed is gesloten, zal de koelkast met vaste intervallen een pieptoon laten klinken om u eraan te herinneren de deur op tijd te sluiten.

Uitschakelgeheugen

De werkingstoestand ten tijde van uitschakeling wordt onthouden. Nadat het apparaat weer ingeschakeld is, werkt het nog steeds volgens de instellingen van voordat het apparaat werd uitgeschakeld.

Wifimodus instellen

KOPPELINGSPROCEDURE IN DE APP

Stap 1 • Download de hOn-app in de winkels.

Stap 2 Maak een account aan in de hOn-app of log in als u al een account heeft.

Stap 3 Volg de koppelingsinstructies in de hOn-app.

• Druk 3 seconden lang op 'A' op het bedieningspaneel om de wifimodule in te schakelen
• De wifimodule is ingeschakeld en het wifipictogram begint te knipperen
• Als de koelkast is geregistreerd, maar de wifi uit is, dan knippert het pictogram
• Als de koelkast is geregistreerd en is verbonden, dan is het wifipictogram altijd aan
• Druk 3 seconden lang op 'A' op het bedieningspaneel om de wifi opnieuw in te stellen

Instructies voor de ijsblokjesmachine

WAARSCHUWING!

▶ Alleen aansluiten op de drinkwatervoorziening.

Het aansluiten van de waterleiding mag alleen worden gedaan door een gekwalificeerd loodgieter en in overeenstemming met de plaatselijke wetgeving en voorschriften inzake de waterkwaliteit.

Let op

Deze waterleidinginstallatie valt niet onder de garantie van het apparaat.

Water aansluiten op het apparaat

1. Verwijder de rubberen stop (1) van het waterinlaatventiel.

2. Duw de waterslang stevig op het waterinlaatventiel en draai de kraagmoer vast. Deze waterleiding moet in het midden worden doorgesneden en gebruikt; het andere deel kan worden gebruikt als reserveonderdeel.

Aansluiten op de waterkraan

Deze functie is alleen beschikbaar bij sommige modellen.

1. Duw de waterslangin de opening van de met de accessoires meegeleverde kraanaansluiting. De buis moet stevig worden vastgehouden terwijl de aansluiting op de buis wordt geduwd.

2. Controleer of de rubberen ring aan de binnenkant van de kraanaansluiting zit voordat u deze op de kraan draait.

▶ Het is mogelijk dat een aparte aansluiting of adapter moet worden gekocht als uw kraanfitting niet overeenkomt met de draadgrootte van de meegeleverde aansluiting.

De wateraansluiting controleren

Deze functie is alleen beschikbaar bij sommige modellen.

Zet de watertoevoer aan en schakel het apparaat in. Controleer zorgvuldig alle aansluitingen zorgvuldig op mogelijke lekken vanwege slecht gemonteerde slangen.

Houd de toets '3Sec Filter Reset' drie seconden ingedrukt. Het nieuwe waterfilter is geactiveerd.

Plaats een kopje onder de waterdispenser om te controleren of er water door het apparaat stroomt.

▶ Controleer de aansluitslang en de aansluitingen nogmaals op lekken.

De ijs- en waterdispenser Voordat u de ijs- en waterdispenser gebruikt

VOORZICHTIG!

Houd kinderen uit de buurt van de dispenser om te voorkomen dat kinderen spelen met de bedieningselementen of deze beschadigen.

VOORZICHTIG!

Gooi de eerste paar partijen ijs weg (ongeveer 20 blokjes en 7 kopjes water). Dit is ook nodig als het apparaat langere tijd niet is gebruikt.
Maak het watertapsysteem schoon als het 48 uur lang niet is gebruikt. Spoel het watersysteem dat op een watervoorziening is aangesloten als er 5 dagen lang geen water uit is gehaald.
▶ Spoel om het watertapsysteem schoon te maken ongeveer 5 minuten water door de dispenser en gooi de eerste partijen ijs weg.
Gebruik geen dun kristalglas of porselein bij het pakken van water of ijs.

Let op

Als u de deur van de vriezer opent terwijl water wordt afgegeven, dan stopt de afgifte van water.
Als u de deur van de koelkast opent terwijl water, ijsblokjes of ijsschilfers worden afgegeven, zal de afgifte worden onderbroken. Wanneer u de deur sluit, gaat de afgifte van het gekozen product weer verder.
Als de rand van beker smal is, kan er water uit het glas spatten of kan het glas volledig gemist worden.
- Gebruik een kopje met een bovenranddiameter breder dan 68 mm bij het pakken van water, ijsblokjes of ijsschilfers.
Wanneer de ijsmaker kleinere ijsblokjes produceert of de blokjes aan elkaar klonteren, kan de hoeveelheid water die aan de ijsmaker wordt toegevoerd laag zijn als gevolg van onvoldoende water in het waterreservoir. Als niet vaak ijs wordt gebruikt of de ingestelde vriezertemperatuur te warm is, kan het ook aan elkaar klonteren.
Het is normaal dat melkachtig/troebel water wordt afgegeven na het vervangen van het waterfilter. Deze lucht in het water zal uiteindelijk wegtrekken en het is tijdens deze overgang veilig te drinken.

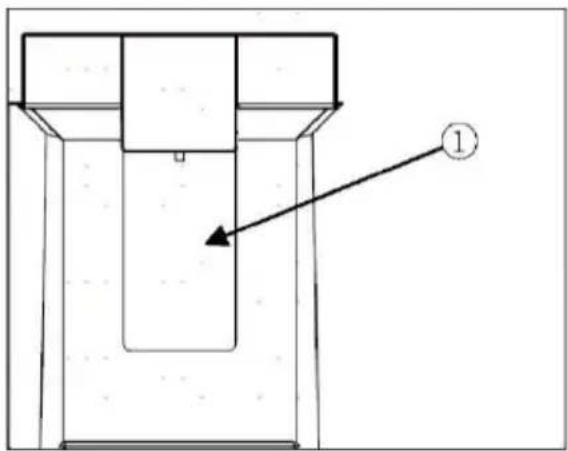

Gebruik van de ijs- en waterdispenser

Druk meerdere malen op de selectietoets van de dispenser tot boven het lampje dat u wilt oplicht. Druk met een glas of andere houder tegen de dispenserplaat (1) om ijsblokjes, water of ijsschilfers te pakken.

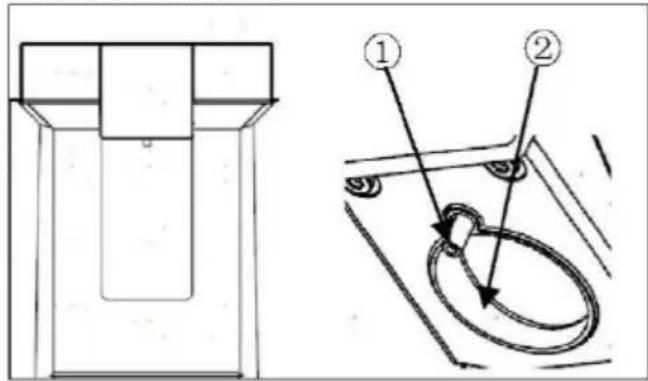

De ijs- en wateropening reinigen

Veeg de wateropening (1) of ijsopening (2) regelmatig schoon met een schone doek, aangezien deze snel vies kunnen worden.

Pluis van een doek kan gaan vastzitten aan de openingen.

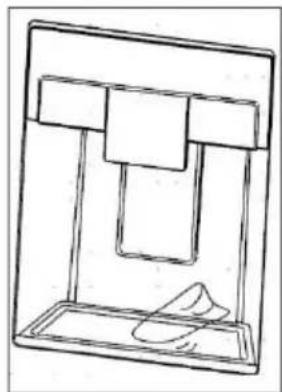

Het dispenserbakje reinigen

Veeg het hele gebied schoon met een vochtige doek. Het dispenserbakje kan snel nat worden door gemorst ijs of water.

De automatische ijsmaker

Deze functie is alleen beschikbaar bij sommige modellen.

Deze functie kan variëren afhankelijk van het gekochte model.

Voordat u de ijsmaker in de deur gebruikt

Deze functie is alleen beschikbaar bij sommige modellen.

De ijsmaker produceert normaal ijs wanneer ongeveer 48 uur zijn verstreken na de installatie van het apparaat.
▶ Als de ijsbak volledig is gevuld met ijs, dan stopt de ijsproductie.
▶ Het geluid van ijs dat in de ijsbak valt is normaal.
Als ijsblokjes voor langere tijd in de ijsbak worden bewaard, kunnen ze samenklonteren en mogelijk niet gemakkelijk van elkaar worden gescheiden. Maak in zo'n geval de ijsbak leeg en zodat er vers ijs kan worden gemaakt.

VOORZICHTIG!

Het is normaal dat melkachtig of troebel water wordt afgegeven na het vervangen van het waterfilter. Deze lucht in het water zal uiteindelijk wegtrekken en het water is veilig te drinken.
Het eerste ijs en water dat wordt afgegeven kunnen deeltjes of geur uit de watertoevoerleiding of het waterreservoir bevatten.
Als er verkleurd ijs wordt afgegeven, controleer dan het waterreservoir en de watertoevoer voor een mogelijke bron. Gebruik het ijs of water niet totdat het probleem is verholpen.
▶ Raak de ijsopening of de automatische ijsmaker niet aan met uw hand of gereedschap.
Doe ijs in een glas voordat u het met water of andere dranken vult. Het zal gaan spatten als het ijs wordt afgegeven in een glas dat al vloeistof bevat.
Gebruik nooit een glas dat uitzonderlijk smal of diep is. Er kan ijs vast komen te zitten in de ijsdoorgang, wat invloed heeft op de prestaties van het apparaat.
Houd het glas op een geschikte afstand van de ijsopening. Een glas dat te dicht bij de opening wordt gehouden, kan voorkomen dat ijs kan worden afgegeven.
Gooi het ijs in de ijsbak weg als u op vakantie gaat of als er langdurige stroomuitval optreedt. Water van smeltend ijs kan uit de dispenser op de vloer vallen.

De ijsmaker in de deur

De automatische ijsmaker kan automatisch 100–190 blokjes maken in een periode van 24 uur als de omstandigheden gunstig zijn. Deze hoeveelheid kan variëren afhankelijk van de omgeving (omgevingstemperatuur rondom het apparaat, hoe vaak de deur wordt geopend, de hoeveelheid voedsel die is opgeslagen in het apparaat, etc.).

(1) Automatische uitschakeling (voelerarm)

De ijsbak verwijderen/terugplaatsen

Het ijsafgiftekanaal kan verstopt raken met vorst als er alleen ijsschilfers worden gebruikt. Verwijder de vorst die zich ophoopt door de ijsbak te verwijderen en de doorgang vrij te maken met een rubberen spatel. Het zo nu en dan afgeven van ijsblokjes kan ook ijsvorming helpen voorkomen.

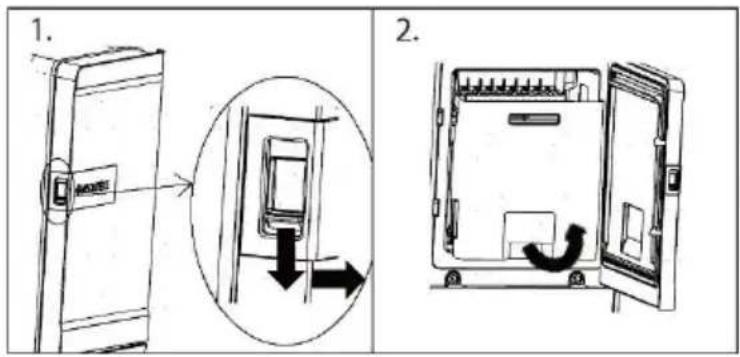

Gebruik

1. Trek voorzichtig aan de handgreep om het ijscompartiment te openen.

2. Pak om de ijsbak in de deur te verwijderen de handgreep aan de voorkant vast, til het onderste deel lichtjes op en trek de bak langzaam naar buiten, zoals afgebeeld.

3. Plaats de ijsbak in de deur in omgekeerde volgorde van het verwijderen terug.

VOORZICHTIG!

Raak de mechanische onderdelen van de automatische ijsmaker niet aan met uw hand of een mechanisch werktuig. Dit kan ernstige verwondingen of schade aan het apparaat veroorzaken.

De automatische ijsmaker mag niet worden gedemonteerd, gerepareerd of aangepast. Deze taken mogen alleen door een servicemonteur worden uitgevoerd.

▶ Houd kinderen uit de buurt van de dispenser.

Zorg er bij het terugplaatsen van de ijsbak voor dat deze correct wordt geplaatst.

WAARSCHUWING!

Doe deze ijsbak niet in water of besproei hem niet! Als u deze ijsbak moet reinigen, veeg hem dan af met een natte, zachte doek.

Het waterfilter

Voordat u het waterfilter vervangt

WAARSCHUWING!

Zorg dat kinderen geen toegang hebben tot kleine onderdelen tijdens de installatie van dit product.

Niet gebruiken met water dat microbiologisch onveilig of van onbekende kwaliteit is zonder adequate ontsmetting. Systemen die zijn gecertificeerd voor cystereductie mogen worden gebruikt met gedesinfecteerd water dat filterbare cysten kan bevatter

Let op

Hoewel de testen werden uitgevoerd onder standaard laboratoriumomstandigheden, kan de werkelijke prestatie afwijken.

Het is van essentieel belang dat de door de fabrikant aanbevolen eisen inzake installatie, onderhoud en filtervervanging worden uitgevoerd zoals aangeprezen.

VOORZICHTIG!

Installeer het apparaat niet als de waterdruk hoger is dan 827 kPa. Als uw waterdruk hoger is dan 827 kPa, moet u een drukbegrenzer installeren. Neem contact op met een deskundig loodgieter als u niet zeker weet hoe u uw waterdruk kunt controleren.
Niet installeren waar waterslagomstandigheden kunnen voorkomen. Als er sprake is van waterslag dan moet u een waterslagdemper installeren. Neem contact op met een deskundig loodgieter als u niet zeker weet hoe u dit moet controleren.
Niet installeren op de waterleidingsleidingen voor warm water. De maximale bedrijfstemperatuur van het water van dit filtersysteem is 37,8°C.
▶ Bescherm het filtertegen bevriezing. Laat het filter uitlekken bij temperaturen onder 4,4°C.
Het wegwerpfilterpatroon MOET elke 6 maanden, bij het bereiken van de nominale capaciteit of wanneer er een merkbare afname van de doorstroomsnelheid optreedt worden vervangen.
Wanneer een terugstroompreventie-inrichting op een watersysteem is geïnstalleerd, moet een inrichting voor het regelen van druk als gevolg van thermische uitzetting worden geïnstalleerd.
Zorg ervoor dat alle slangen en aansluitingen veilig en vrij van lekken zijn.

Het waterfilter vervangen

Het filter moet om de 6 maanden worden vervangen of wanneer de waterfilterindicator (lampje) op het bedieningspaneel gaat branden of de uitvoer van de waterdispenser afneemt.

Een vervangend waterfilter kopen:

• Gebruik een vervangend patroon: HRXWF,
• Ga naar uw lokale dealer of distributeur. Breng voor verdere hulp een bezoek aan onze website op www.haierspares.eu.

Let op

▶ Het vervangen van het waterfilter zorgt ervoor dat een kleine hoeveelheid water (ongeveer 25 ml) weglekt.
Wikkel een doek om de voorkant van het deksel van het waterfilter om lekkend water op te vangen. Houd het waterfilter rechtop zodra het is verwijderd, om te voorkomen dat het resterende water uit het waterfilter morst.

1. Til het deksel van het waterfilter op.
2. Verwijder het wegwerpwaterfilter.
3. Vervang het door een nieuw waterfilter. Steek het nieuwe filter in de filterkop en draai het rechtsom tot de pijl op het nieuwe filter op één lijn zit met de pijl op de filterkop. Draai het filter terug in het compartiment.
4. Sluit het deksel van het waterfilter.

1. Houd de toets '3Sec.Filter Reset' 3 seconden ingedrukt.
2. Tap ongeveer 5 minuten lang water af om ingesloten lucht en verontreinigingen te verwijderen.

VOORZICHTIG!

Als de filters niet worden vervangen wanneer het nodig is of als geen door Haier toegestane waterfilters worden gebruikt, dan kan het filterpatroon gaan lekken en schade veroorzaken.

Het waterfilter

Model: Haier HRXWF

Systeem gecertificeerd door IAPMO R&T ten opzichte van NSF/ANSI-normen 42, 53, 401 en P473 voor de vermindering van de claims vermeld op het prestatiegegevensblad en op iapmort.org.
De daadwerkelijke prestatie kan afwijken als gevolg van plaatselijke wateromstandigheden.

Toelichtingsrichtlijnen/watervoorzieningsparameters

Doorstroming: 1,89 l/min (0,5 gpm)

Watervoorziening: Drinkwater

Waterdruk: 172–827 kPa (25–120 psi)

Watertemperatuur: 0,6°C–38°C (33°F–100°F)

Capaciteit: 643,5 liter (170 gallons)

Het is van essentieel belang dat de door de fabrikant aanbevolen eisen inzake installatie, onderhoud en filtervervanging worden uitgevoerd zoals aangeprezen. Raadpleeg de installatiehandleiding voor informatie over de garantie.

Let op

Hoewel de testen werden uitgevoerd onder standaard laboratoriumomstandigheden, kan de werkelijke prestatie afwijken. Vervangend patroon: HRXWF. Voor de geschatte kosten van vervangende elementen kunt u terecht op onze website op www.haierspares.eu.

WAARSCHUWING!

▶ Om het risico in verband met inname van verontreinigingen te verminderen:
Niet gebruiken met water dat microbiologisch onveilig of van onbekende kwaliteit is zonder adequate ontsmetting. Systemen die zijn gecertificeerd voor cystereductie mogen worden gebruikt met gedesinfecteerd water dat filterbare cysten kan bevatter

Let op

Om het risico van waterlekkage of overstroming te verminderen en een optimale filterprestatie te garanderen:

Lees en volg de gebruiksinstructies voordat u dit systeem installeert en gebruikt.
▶ Installatie en gebruik MOETEN voldoen aan alle nationale en lokale watertechnische voorschriften.
▶ Installeer het apparaat niet als de waterdruk hoger is dan 827 kPa (120 psi). Als uw waterdruk hoger is dan 552 kPa (80 psi), moet u een drukbegrenzer installeren.
Neem contact op met een deskundig loodgieter als u niet zeker weet hoe u uw waterdruk kunt controleren.
Niet installeren waar waterslagomstandigheden kunnen voorkomen. Als er sprake is van waterslag dan moet u een waterslagdemper installeren. Neem contact op met een deskundig loodgieter als u niet zeker weet hoe u dit moet controleren.
Niet installeren op de waterleidingsleidingen voor warm water. De maximale bedrijfstemperatuur van het water van dit filtersysteem is 38°C (100°F).
▶ Bescherm het filter tegen bevriezing. Laat het filter uitlekken bij temperaturen onder 0,6°C (33°F).
▶ Vervang het wegwerpfilterpatroon om de zes maanden of eerder als u een merkbare afname van de waterstroomsnelheid bemerkt.
Het niet met aanbevolen tussenpozen vervangen van het wegwerpfilterpatroon kan leiden tot verminderde filterprestaties en scheuren in het filterhuis, waardoor water kan lekken of overstromen.
- Dit systeem is getest volgens NSF/ANSI 42, 53, 401 en P473 voor de terugdringen van de hieronder vermelde stoffen. De concentratie van de aangegeven stoffen in water dat het systeem binnenkomt, werd teruggebracht tot een concentratie die kleiner is dan of gelijk is aan de toelaatbare grenswaarde voor water dat het systeem verlaat, zoals gespecificeerd in NSF/ANSI 42, 53, 401 en P473.


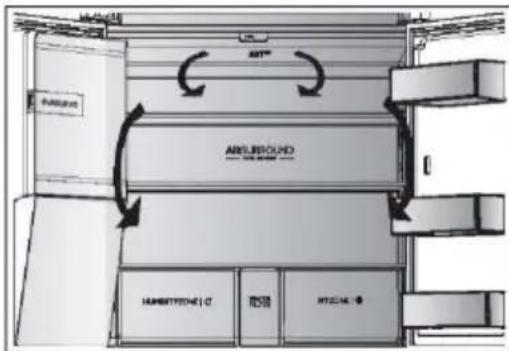

Meervoudige luchtstroom

De koelkast is uitgerust met een meervoudige-luchtstroom systeem, waarmee er op elke plank koele luchtstromen zijn. Dit helpt om een gelijkmatige temperatuur te handhaven om ervoor te zorgen dat uw voedsel langer vers blijft.

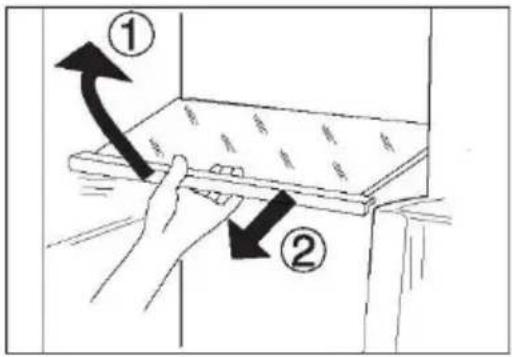

De hoogte van de planken kan worden aangepast aan uw opslagbehoeften.

1. Om een plank te verplaatsen, verwijdert u hem eerst door de voorste rand (1) op te tillen en de plank eruit te trekken (2).
2. Om hem weer te installeren, plaatst u hem op de nokjes aan beide kanten en duwt u hem helemaal naar achteren tot de achterkant van de plank vastzit in de gleuven in de zijkanten.

Let op:

Zorg ervoor dat alle kanten van een plank vlak zijn.

My Zone-lade

In dit compartiment is de vochtigheidsgraad lager dan h koelkastgedeelte. Deze lade is geschikt voor het opslaan v vers voedsel, snel af te koelen voedsel en groente en fruit.

Humidity Box-lade

In dit compartiment is de vochtigheidsgraad ongeveer 90% Dit wordt automatisch gereguleerd door het systeem en is geschikt voor het bewaren van fruit, groenten, salades, etc.

MYZONE | 8

HUMIDITYZONE | Ⓞ°

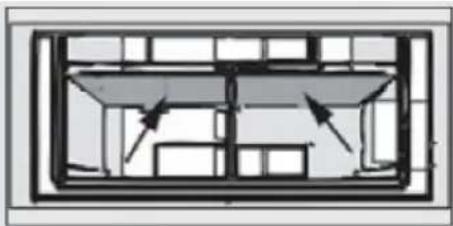

Let op:

▶ Verwijder de plastic deksels in de twee zones niet. Ze houden de luchtvochtigheid in stand.
▶ Het wordt niet aanbevolen om koudegevoelige vruchten zoals ananas, avocado, bananen en grapefruits in deze twee laden te bewaren.

De vochtigheidsgraad kan lager zijn dan 90% met kleine hoeveelheden groenten, en daarom heeft grote hoeveelheden groenten de voorkeur.

Het apparaat is uitgerust met een My Zone XL-compartiment. Afhankelijk van het doel kan de gewenste temperatuur worden gekozen. De temperatuur kan worden ingesteld tussen -5°C en +5°C.

Verwijderbare deurrekken/fleshouder

De deurrekken kunnen worden verwijderd om te worden schoongemaakt:

Plaats uw handen aan beide kanten van het rek, til het omhoog (1) en trek het eruit (2).

Voer de bovenstaande stappen in omgekeerde volgorde uit om het deurrek weer terug te plaatsen.

OPTIONEEL: OK-temperatuurindicator

De OK-temperatuurindicator kan worden gebruikt om temperaturen onder +4°C vast te stellen. Verlaag de temperatuur geleidelijk als 'OK' niet wordt aangegeven.

Als het apparaat is ingeschakeld, kan het tot 12 uur duren voordat de juiste temperaturen worden bereikt.

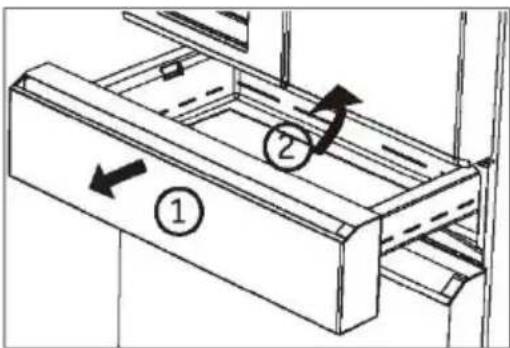

Uitneembare My Zone XL-lade

Om de lade te verwijderen, trekt u deze zo ver mogelijk naar buiten (1), daarna optillen en verwijderen (2).

Voer de bovenstaande stappen in omgekeerde volgorde uit om lade weer terug te plaatsen.

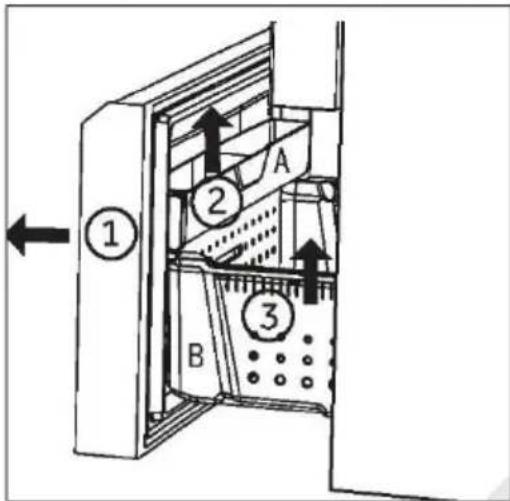

1. Trek de vriezerlade zover mogelijk uit.
2. Verwijder de flessenhouder (A) aan de vriesdeur (er zit een vaste bajonetsluiting aan de rechterkant van de flessenhouder; druk op de vaste bajonetsluiting om de flessenhouder te verwijderen
3. Til de lade (B) omhoog tot deze loskomt van het steunblok, duw hem de vriezer in en kantel hem om hem eruit te halen.

Voer de bovenstaande stappen in omgekeerde volgorde uit om de vriesplaat en lade weer terug te plaatsen.

De led-binnenverlichting gaat branden als de deur wordt geopend. De werking van de verlichting wordt niet beïnvloed door een van de andere instellingen van het apparaat.

Tips voor energiebesparing

Zorg ervoor dat het apparaat goed wordt geventileerd (raadpleeg INSTALLATIE).
Installeer het apparaat niet in direct zonlicht of in de buurt van warmtebronnen (bijv. kachels, verwarmingstoestellen).
▶ Vermijd onnodig lage temperaturen in het apparaat. Het energieverbruik neemt toe naarmate de temperatuur in het apparaat lager is ingesteld.
▶ Functies zoals de POWER-FREEZE-functie verbruiken meer energie.
▶ Laat warm voedsel afkoelen voordat u het in de koelkast plaatst.
▶ Open de deur van het apparaat zo weinig en zo kort mogelijk.
▶ Vul het apparaat niet te vol om te voorkomen dat de luchtdoorstroming wordt geblokkeerd.
▶ Vermijd lucht in de verpakking van het voedsel.
▶ Houd de deurpakking schoon, zodat de deur altijd goed sluit.
▶ Ontdooi bevroren voedsel in de koelkast.
De meest energiebesparende configuratie vereist dat de lades, voedselbakken en planken in fabrieksstaat worden gehouden, en dat voedsel zo diep mogelijk wordt geplaatst zonder dat de openingen van het luchtkanaal worden geblokkeerd.

WAARSCHUWING!

Haal de stekker van het apparaat uit het stopcontact voordat u het reinigt.

Reinigen

Reinig het apparaat als er weinig of geen voedsel in is opgeslagen.

Het apparaat moet om de vier weken worden schoongemaakt voor een goed onderhoud en om nare voedselgeuren te voorkomen.

WAARSCHUWING!

▶ Reinig het apparaat niet met harde borstels, draadborstels, waspoeder, benzine, amylacetaat, aceton en soortgelijke organische oplossingen, zure of alkalische oplossingen. Reinig het apparaat met een speciaal reinigingsmiddel voor koelkasten om schade te voorkomen.
▶ Spuit niet op het apparaat en spoel het niet af tijdens het reinigen.
▶ Gebruik geen waterstraal of stoom om het apparaat schoon te maken.
▶ Reinig de koude glazen planken niet met heet water. Door plotselinge temperatuurveranderingen kan het glas breken.
▶ Raak het binnenoppervlak van het vriezergedeelte niet aan, vooral niet met natte handen, omdat uw handen aan het oppervlak vast kunnen vriezen.
▶ Controleer in geval van opwarming de toestand van de ingevroren producten.

▶ Houd de deurpakking altijd schoon.

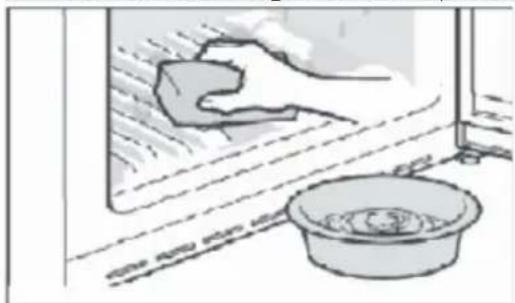

▶ Reinig de binnenkant en behuizing van het apparaat met een spons die is bevochtigd in warm water en een neutraal reinigingsmiddel.

1. Was de binnenkant en buitenkant van de koelkast, waaronder deurrubbers, deurrek, glazen planken, bakken enzovoort, met een zachte handdoek of spons die in warm water is gedrenkt (u mag een neutraal schoonmaakmiddel toevoegen aan het warme water).

2. Als er vloeistof is gemorst, verwijder dan alle verontreinigde onderdelen en spoel ze direct af met het stromend water. Daarna afdrogen en terug in de koelkast plaatsen.

3. Als er room (zoals koffiemelk, smeltend ijs) wordt gemorst, moeten alle verontreinigde delen worden verwijderd. Zet ze een tijdje in warm water van ongeveer 40°C en spoel vervolgens af met stromend water. Daarna afdrogen en terug in de koelkast plaatsen.

4. Als een klein deeltje of onderdeel vast komt te zitten in de koelkast (tussen planken of laden), gebruik dan een klein, zacht borsteltje om het weg te halen. Als u het onderdeel niet kan bereiken, neem dan contact op met de klantenservice van Haier.

▶ Spoel af en droog af met een zachte doek.

▶ Reinig de onderdelen van het apparaat niet in een vaatwasser.

▶ Laat het apparaat minstens 5 minuten rusten voordat u het opnieuw opstart, omdat vaak opstarten de compressor kan beschadigen.

Ontdooien

Het ontdooien van de koelkast en het vriezergedeelte gebeurt automatisch; er is geen handmatige bediening nodig.

Onderhoud en reiniging

De ledlampjes vervangen

WAARSCHUWING!

Vervang de ledlamp niet zelf, deze mag alleen worden vervangen door de fabrikant of doc de erkende servicevertegenwoordiger.

De lamp heeft een led als lichtbron, met een laag energieverbruik en een lange levensduur. Als er sprake is van een afwijking, neem dan contact op met de klantenservice. Zie KLANTENSERVICE.

Vervangbare lichtbron (alleen led), te vervangen door een professional.

Dit product bevat een lichtbron van energie-efficiëntieklasse G.

Compartiment	Spanning	Energie-efficiëntieklasse	Model
Achterwandverlichting koelkast	12 V	G	HFW7918EIMP HFW7918EIMB HFW7918EIMP(VK)
Vriezer	12 V	G
My Zone XL	12 V	G
Handgreeplamp	12 V	G
Projectielamp	12 V	G

Geen gebruik voor een langere periode

Als het apparaat gedurende langere tijd niet wordt gebruikt en u gebruikt niet de Holiday-functie bij de koelkast:

▶ Haal het voedsel eruit.
▶ Haal de stekker van het netsnoer uit het stopcontact.
▶ Reinig het apparaat zoals hierboven beschreven.
Houd de deuren open om de vorming van nare geuren binnenin te voorkomen.

Let op

Schakel het apparaat alleen uit als dat echt nodig is.

Het apparaat verplaatsen

1. Verwijder alle etenswaren en haal de stekker van het apparaat uit het stopcontact.
2. Maak planken en andere beweegbare delen in de koelkast en vriezer vast met plakband.

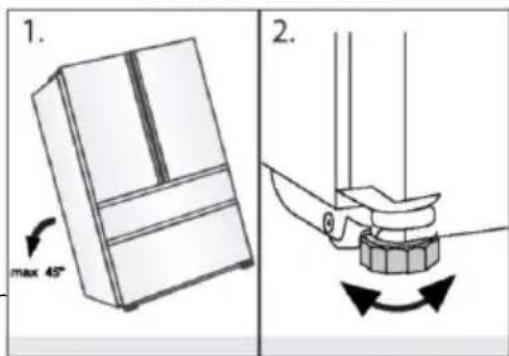

3. Kantel de koelkast niet meer dan 45° om schade aan het koelsysteem te voorkomen.

WAARSCHUWING!

▶ Til het apparaat niet op aan de grepen.
▶ Plaats het apparaat nooit horizontaal op de grond.

Veel problemen kunnen door uzelf worden opgelost zonder specifieke expertise. Raadpleeg in geval van een probleem alle getoonde mogelijkheden en volg de onderstaande instructies voordat u contact opneemt met de klantenservice. Zie KLANTENSERVICE.

WAARSCHUWING!

▶ Schakel het apparaat uit voordat u onderhoud uitvoert en haal de stekker uit het stopcontact.
Elektrische apparatuur mag alleen worden onderhouden door gekwalificeerde elektrische experts, omdat onjuiste reparaties aanzienlijke gevolgschade kunnen veroorzaken.
Als de voeding beschadigd is, mag deze alleen worden vervangen door de fabrikant, diens servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

Probleem	Mogelijke oorzaak	Mogelijke oplossing
De compressor werkt niet.	De netstekker is niet aangesloten op het stopcontact.Het apparaat is aan het ontdooien.	Steek de stekker in het stopcontact.Dit is normaal voor automatisch ontdooien.
Het apparaat loopt vaak of te lang.	De binnen- of buitentemperatuur is te hoog.Het apparaat is een tijd lang niet ingeschakeld geweest.Een deur van het apparaat is niet goed gesloten.De deur is te vaak of te lang geopend.De temperatuurinstelling voor het vriezergedeelte is te laag.De deurpakkingen zijn vuil, versleten, gebarsten of niet goed op elkaar afgestemd.De vereiste luchtcirculatie is niet gegarandeerd.	In dit geval is het normaal dat het apparaat langer werkt.Normaal gesproken duurt het 8–12 uur voordat het apparaat volledig is afgekoeld.Sluit de deur/lade en zorg ervoor dat het apparaat op een vlakke ondergrond staat en dat er geen etenswaren of voedselbakjes de deur blokkeren.Open de deur/lade niet te vaak.Stel de temperatuur hoger in totdat een toereikende koelkasttemperatuur is bereikt. Het duurt 24 uur voordat de koelkasttemperatuur stabiel is.Reinig de deur-/ladepakkingen of laat ze vervangen door de klantenservice.Zorg voor voldoende ventilatie.
De binnenkant van de koelkast is vies en/of stinkt.	De binnenkant van de koelkast moet worden schoongemaakt.Er wordt voedsel met een sterke geur bewaard in de koelkast.	Reinig de binnenkant van de koelkast.Verpak het voedsel goed.

Problemen oplossen

NL

Het apparaat maakt afwijkende geluiden.	Het apparaat staat niet op een vlakke ondergrond.Het apparaat raakt voorwerpen rondom.	Stel de pootjes af om het apparaat waterpas te zetten.Verwijder voorwerpen rondom het apparaat.
Het is niet koud genoeg in het apparaat.	De temperatuur is te hoog ingesteld.Er zijn te warme producten opgeslagen.Er is te veel voedsel in één keer bewaard.De producten zijn te dicht bij elkaar geplaatst.Een deur/lade van het apparaat zit niet goed dicht.De deur/lade is te vaak of te lang geopend.	Stel de temperatuur opnieuw in.Koel de producten altijd af voordat u ze opbergt.Bewaar altijd kleine hoeveelheden voedsel.Laat een gat tussen verschillende voedingsmiddelen waardoor lucht kan stromen.Sluit de deur/lade.Open de deur/lade niet te vaak.
Het is te koud in het apparaat.	De temperatuur is te laag ingesteld.De Super-Frz/Super-Cool-functie wordt geactiveerd of loopt te lang.	Stel de temperatuur opnieuw in.Schakel de Super-Frz-/Super-Cool-functie uit.
Vochtvorming aan de binnenkant van het koelkastgedeelte.	Het klimaat is te warm en te vochtig.Een deur/lade van het apparaat zit niet goed dicht.De deur/lade is te vaak of te lang geopend.Voedselbakjes of vloeistoffen zijn open gelaten.	Verhoog de temperatuur.Sluit de deur/lade.Open de deur/lade niet te vaak.Laat warm voedsel afkoelen tot kamertemperatuur en dek voedsel en vloeistoffen af.
Vocht hoopt zich op het oppervlak aan de buitenkant van de koelkast en tussen de deuren/deur en lade op.	Het klimaat is te warm en te vochtig.De deur is niet goed gesloten.De koude lucht in het apparaat en de warme lucht buiten condenseer!	Dit is normaal in een vochtig klimaat en zal veranderen wanneer de luchtvoch-tigheid daalt.Zorg dat de deur/lade goed dicht zit.
Veel ijs en rijp in het vriezergedeelte.	De etenswaren zijn niet goed verpakt.Een deur/lade van het apparaat zit niet goed dicht.De deur/lade is te vaak of te lang geopend.De deur-/ladepakkingen zijn vuil, versleten, gebarsten of niet goed op elkaar afgestemd. lets aan de binnenkant voorkomt dat de deur/lade goed kan sluiten.	Verpak de etenswaren altijd goed.Sluit de deur/lade.Open de deur/lade niet te vaak.Reinig de deur-/ladepakkingen of vervang ze door nieuwe. Verplaats de planken, deurrekken of interne container zodat de deur/lade kan worden gesloten.
De zijkanten van de kast en de deurstrip worden warm.	-	Dit is normaal.
Het apparaat maakt afwijkende geluiden.	Het apparaat staat niet op een vlakke ondergrond. Het apparaat raakt voorwerpen rondom.	Stel de pootjes af om het apparaat waterpas te zetten. Verwijder voorwerpen rondom het apparaat.
Er is een licht geluid te horen dat lijkt op dat van stromend water.	-	Dit is normaal.
U hoort een alarm-pieptoon.	De deur van het koelkastgedeelte staat open.	Sluit de deur.
U hoort een zacht gebrom.	Het anticondensatiesysteem is aan het werk.	Dit voorkomt condensatie en is normaal.
De binnenverlichting of het koelsysteem werkt niet.	De netstekker is niet aangesloten op het stopcontact. De voeding is niet intact. Het ledlampje is buiten werking.	Steek de stekker in het stopcontact. Controleer de elektrische voeding naar de kamer. Bel het plaatselijke elektriciteitsbedrijf! Bel de klantenservice om het lampje te laten vervangen.
Lekkend of druppe-lend water uit het mondstuk van de waterdispenser.	Het waterreservoir is niet correct geplaatst. Het mondstuk van de water-dispenser is niet goed vastgeschroefd op het reservoir.	Plaats het waterreservoir terug in de koelkastdeur en zorg ervoor dat het volledig in de deur wordt gedrukt.
	De witte siliconen O-ring ontbreekt bij het watermondstuk.	Het watermondstuk moet stevig op het waterreservoir worden geschroefd. Controleer of het watermondstuk is voorzien van een witte siliconen O-ring aan de kant van het reservoir voordat u het watermondstuk op het waterreservoir plaatst.

Problemen oplossen

Probleem	Mogelijke oorzaak	Mogelijke oplossing
De automatische ijsmaker produ- ceert geen ijs of produceert weinig ijs.	De waterleiding is niet aangesloten op het apparaat of de toevoer- kraan is niet open.De watertoevoerslang is verbogen.Onlangs een grote hoeveelheid ijs afgegeven.De ijsmakerfunctie is niet ingeschakeld.De deur van het apparaat is vaak geopend.De deur van het apparaat is niet volledig gesloten.	Sluit de waterleiding aan op het apparaat en open de toevoerkraan volledig.Leg de waterleiding recht.Het duurt ongeveer 24 uur om meer ijs te maken in de automatische ijsmaker.Even wachten.Zet 'Ice on/off' (ijs aan/uit) aan.Als u de deur van het apparaat vaak opent, ontsnapt er koude lucht, waardoor de snelheid van de ijsproductie afneemt.Open en sluit de deur van het apparaat niet te vaak.Sluit de deur van het apparaat volledig.
Er wordt geen ijs afgegeven.	De ijsblokjes- of ijsschilferfunctie is niet geselecteerd.Het ijskanaal is geblokkeerd.	Selecteer in het bedieningspaneel afwisselend de modi voor ijsblokjes en ijsschilfers om ijs af te geven.Controleer het ijs en maak het ijskanaal regelmatig schoon.
Er komt geen water uit.	De toevoerkraan is mogelijk dicht.Het waterreservoir van de dispenser is mogelijk leeg.De watertoevoerslang is verbogen.Gebruik van ongefilterd water.Waterfilter verstopt of filter niet geplaatst.Het water in het reservoir is bevroren vanwege te koude instellingen.	Open de watertoevoerkraan.Vul het waterreservoir van de dispenser.Leg de waterleiding recht.Vervang eerst het waterfilter.Vervang het waterfilter.Stel de koelkastregeling in op een warmere instelling en wacht 24 uur. Bel voor service als er na 24 uur nog geen water uitkomt.
Er lekt water uit de dispenser.	Er kan lucht aanwezig zijn in het waterleidingsysteem, waardoor water kan lekken na afgifte.	Tap minstens 3 minuten lang water om de lucht uit het systeem te verwijderen.
Het water smaakt vreemd.	Het gezuiverde water of koude water is langere tijd niet gebruikt.Er is een verlopen filter gebruikt.	Tap minstens 3 minuten lang water af.Vervang het waterfilter.

Ga naar onze website om contact op te nemen met de technische dienst:

https://corporate.haier-europe.com/en/

Kies onder de kop 'website' het merk van uw product en uw land. U wordt doorgestuurd naar de specifieke website waar u het telefoonnummer kunt vinden en contact kunt opnemen met de technische dienst.

Stroomonderbreking

In het geval van een stroomstoring, zou voedsel ongeveer 5 uur lang veilig koud moeten blijven. Volg de volgende tips tijdens een langdurige stroomstoring, vooral in de zomer:

▶ Open de deur/lade zo weinig mogelijk.
▶ Plaats geen extra voedsel in het apparaat tijdens een stroomstoring.
Als een stroomstoring vooraf wordt aangekondigd en de onderbrekingsduur langer is dan 5 uur, maak dan ijs en zet dit in een bak boven in het koelkastgedeelte.
Onmiddellijk na de onderbreking is een controle van de producten vereist.
Aangezien de temperatuur in de koelkast stijgt tijdens een stroomonderbreking of een andere storing, wordt de bewaarperiode en de eetbare kwaliteit van voedsel nadelig beïnvloedt. Alle levensmiddelen die ontdooien moeten worden gegeten, of worden bereid en daarna zo snel mogelijk opnieuw worden ingevroren (indien van toepassing) om gezondheidsrisico's te voorkomen.

Geheugenfunctie tijdens de stroomonderbreking

Na herstel van de stroom gaat het apparaat door met de instellingen die waren ingesteld voor de stroomstoring.

Uitpakken

WAARSCHUWING!

▶ Het apparaat is zwaar. Altijd hanteren met ten minste twee personen.
Houd alle verpakkingsmaterialen buiten bereik van kinderen en gooi ze op een milieuvriendelijke manier weg.
▶ Haal het apparaat uit de verpakking.
▶ Verwijder al het verpakkingsmateriaal.

Omgevingsomstandigheden

De kamertemperatuur moet altijd tussen 10°C en 38°C liggen, aangezien het de temperatuur in het apparaat en het energieverbruik kan beïnvloeden. Installeer het apparaat niet in de buurt van andere warmtebronnen (ovens, koelkasten) zonder isolatie.

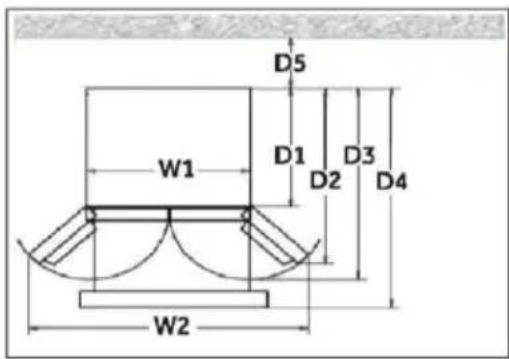

Benodigde ruimte

Doorsnede van ventilatie

Om voor de veiligheid voldoende ventilatie van het apparaat te bereiken, moet de informatie over de vereiste ventilatiedoorsneden in acht worden genomen.

Het apparaat uitlijnen

Plaats het apparaat op een vlakke en stevige ondergrond.

1. Kantel de koelkast iets naar achteren.
2. Stel de voeten in op het gewenste niveau.
   Zorg dat de afstand tot de wand aan de scharnierzijde ten minste 10 cm is om de deur goed te kunnen openen

Let op:

Voor een vrijstaand apparaat: Dit koelapparaat is niet bedoeld voor gebruik als inbouwapparaat.

1. De stabiliteit kan worden gecontroleerd door afwisselend op de diagonalen te duwen. De lichte slingering moet in beide richtingen hetzelfde zijn. Anders kan het frame kromtrekken; mogelijk lekkende deurafdichtingen zijn het resultaat. Een kleine helling naar achteren vergemakkelijkt het sluiten van de deuren.

Fijnafstelling van de deuren

Als de deuren niet op één lijn zitten, kan deze afwijking als volgt worden verholpen:

De verstelbare voet/het verstelbaar scharnier gebruiken

Draai de verstelbare voet of het verstelbaar scharnier in de richting van de pijl om de voet omhoog of omlaag te draaien. Verstelbare scharnieren kunnen worden afgesteld met een 6mm-inbussleutel.

Neem indien nodig contact op met de aftersalesdienst.

Let op:

Bij toekomstig gebruik van de koelkast kan het gebeuren dat de deuren niet gelijk zitten door het gewicht van opgeslagen voedsel. Pas dit aan volgens de bovenstaande methods.

Wachttijd

De onderhoudsvrije smeerolie bevindt zich in de behuizing van de compressor. Deze olie kan door het gesloten buissysteem komen bij liggend transport. Voordat u het apparaat op de voeding aansluit, moet u ten minste 2 uur wachten zodat de olie weer in de behuizing loopt.

Elektrische aansluiting

Controleer vóór elke aansluiting of:

▶ voeding, stopcontact en zekering geschikt zijn volgens het typeplaatje;
▶ het stopcontact is geaard en er geen stekkerdoos of verlengsnoer is;
▶ de stekker en het stopcontact goed passen.

Sluit de stekker aan op een correct geïnstalleerd huishoudelijk stopcontact.

WAARSCHUWING!

Om risico's te vermijden moet een beschadigd netsnoer worden vervangen door de klantenservice (zie garantiekaart).

Modellen met ijs en water en modellen met automatisch ijs

Uw koelkast met ijs en water of uw koelkast met automatisch ijs moet worden geïnstalleerd door een gekwalificeerde loodgieter of een door Haier getrainde en ondersteunde servicemonteur omdat onjuiste watertechnische installatie kan leiden tot waterlekkage.
▶ Haier Appliances is niet aansprakelijk voor schade (inclusief waterschade) veroorzaakt door een slechte installatie of watertechnische uitvoering.

Let op:

Verwijder de deurbakjes uit positie A en plaats ze in positie B voordat u het apparaat voor het eerst gebruikt.

Houd de voorste rand van de bakken met één hand vast en tik daarna met de andere hand de onderkant van de bakken één voor één in de richting van pijl 1. Draai de bakken nadat ze uit de deur zijn verwijderd naar voren en omlaag in de richting van pijl 2 om het eruit te halen en te installeren in positie B.

Uitsluitend aan te sluiten op drinkwatervoorziening. Het waterfilter filtert alleen verontreinigingen in het water en maakt ijs schoon en hygiënisch. Het kan ziektekiemen of andere schadelijke stoffen niet steriliseren of vernietigen.
Te hoge waterdruk in de slang kan het apparaat beschadigen. Installeer een drukregelaar wanneer de waterdruk in de slang hoger dan 0,6 MPa is.
▶ Controleer vóór het aansluiten of het water schoon en helder is.

Productkaart volgens de verordening EU nr. 2019/2016

Merk	Haier
Modelnaam/identificatie	HFW7918EIMPHFW7918EIMBHFW7918EIMP(VK)
Categorie van het model	Koelvriescombinatie
Energie-efficiëntieklasse	E
Jaarlijks energieverbruik (kWh/jaar) (1)	357
Totaal volume (liter)	601
Volume koelkast (liter)	323
Volume vriezer (liter)	186
Volume variabele temperatuurcompartiment (liter)	80
Volume Zero-Star-compartiment (liter)	12
Steraanduiding
Temperatuur van andere compartimenten > 14°C	Niet van toepassing
Vorstvrij systeem	Ja
Vriescapaciteit (kg/24 uur)	9
Klimaatklasse (2)	SN-N-ST
Geluidsemissieklasse en geluidsemissie via de lucht (db(A) re 1pW)	B(35)
Temperatuurstijgingstijd (uur)	9
IJsbereidingscapaciteit	1,4 kg/24 uur
Type apparaat	Vrijstaand
Overige	Met ijsmaker in de deur

Uitleg:

- Ja, aanwezig

(1) Op basis van de resultaten van de normenconformiteitstest gedurende 24 uur. Het werkelijke verbruik is afhankelijk van het gebruik en de locatie van het apparaat.
(2) Klimaatklasse SN: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +10°C en +32°C. Klimaatklasse N: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +32°C. Klimaatklasse ST: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +38°C. Klimaatklasse T: Dit apparaat is bedoeld voor gebruik bij een omgevingstemperatuur tussen +16°C en +43°C.

Aanvullende technische gegevens

Spanning/frequentie	220–240 V~/50 Hz
Ingangsstroom (A)	2
Belangrijkste zekering (A)	16
Koelmiddel	R600a
Afmetingen (H/B/D in mm)	1775/908/750

Wij adviseren onze Haier klantenservice en het gebruik van originele onderdelen. Als u een probleem hebt met uw apparaat, controleer dan eerst het hoofdstuk PROBLEMEN OPLOSSEN.

Als u daar geen oplossing kunt vinden, neem dan contact op met

▶ uw plaatselijke dealer; of
▶ ons Europese service-callcentrum (zie onderstaande telefoonnummers); of
▶ het gedeelte Service & Support op www.haier.com, waar u de serviceclaim kunt activeren
▶ en ook veelgestelde vragen kunt vinden.

Om contact op te nemen met onze klantenservice, moet u ervoor zorgen dat u over de volgende gegevens beschikt.

De informatie is te vinden op het typeplaatje.

Model ____

Serienummer ____

Controleer ook de garantiekaart die met het product is meegeleverd in geval van garantie.

Europees service-callcentrum
Land*	Telefoonnummer	Kosten
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	• 14 ct/min – vaste lijn• max. 42 ct/min – mobiel
Haier Austria (AT)	0820 001 205	• 14,53 ct/min – vaste lijn• max. 20 ct/min – alle andere
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

*Voor andere landen verwijzen wij u naar www.haier.com

Haier Europe Trading S.r.l

Branch UK

London, W5 1YY, Verenigd Koninkrijk

*Duur van de garantie van het koelapparaat:

De minimumgarantie is: 2 jaar voor EU-landen, 3 jaar voor Turkije, 1 jaar voor het Verenigd Koninkrijk, 1 jaar voor Rusland, 3 jaar voor Zweden, 2 jaar voor Servië, 5 jaar voor Noorwegen, 1 jaar voor Marokko, 6 maanden voor Algerije, Tunesië geen wettelijke garantie vereist.

*De beschikbaarheidsperiode van reserveonderdelen voor reparatie van het apparaat: Thermostaten, temperatuursensoren, printplaten en lichtbronnen zijn gedurende minimaal zeven jaar na het op de markt brengen van de laatste eenheid van het model beschikbaar. Deurgrepen, deurscharnieren, bakken en manden zijn minimaal zeven jaar en deurrubbers minimaal tien jaar na het in de handel brengen van de laatste eenheid van het model verkrijgbaar.

*Raadpleeg voor meer informatie over het product https://eprel.ec.europe.eu/ of scan de QR-code op het energielabel dat met het apparaat wordt meegeleverd.

Maak een account aan in de hOn-app of log in als u al een account heeft.

Krok 3 Volg de koppelingsinstructies in de hOn-app.

Kohanda temperatuuri

Veetemperatuur: 0,6–38 °C (33–100 °F)
