| Toote tüüp | Külmik-sügavkülmik |
| Kaubamärk | Haier |
| Mudel | HFW7918EIMP |
| Mõõtmed (K x L x S) | 1775 x 908 x 750 mm |
| Kogumaht | 601 L |
| Külmiku maht | 323 L |
| Sügavkülmiku maht | 186 L |
| My Zone XL maht | 80 L |
| Energiatõhususe klass | E |
| Aastane energiatarve | 357 kWh/aastas |
| Elektrivarustus | 220-240 V ~/50 Hz, 2 A |
| Külmutusagens | R600a (isobutaan) |
| Külmutusvõime | 9 kg/24 h |
| Jääkuubikute tootmisvõime | 1,4 kg/24 h |
| Vee- ja jääautomaat | Jah (vesi, jääkuubikud, purustatud jää) |
| Automaatne jäämasin | Jah (ukse sisse ehitatud) |
| Veefilter | Jah (vahetus iga 6 kuu tagant, mudel HRXWF) |
| Sisseehitatud Wi-Fi | Jah (hOn rakendus) |
| LED-valgustus | Jah (külmik, sügavkülmik, My Zone XL, käepide, projektor) |
| Eriefunktsioonid | Super-Cool, Super-Freeze, Auto Set režiim, Holiday režiim, My Zone (Fruit & Veg., Quick Cool, 0°C Fresh), Paneeli lukustus, Kohalolekuandur |
| Sulatamine | Automaatne |
| Kliimaklass | SN, N, ST (10°C kuni 38°C) |
| Müratase | 35 dB(A) (klass B) |
| Hooldus ja puhastus | Puhastada iga 4 nädala tagant pehme lapiga ja neutraalse pesuvahendiga. Mitte kasutada kõvasid harju ega abrasiivseid aineid. Automaatne sulatamine. Vahetage veefiltrit iga 6 kuu tagant. |
| Ohutus | Paneeli lukustus, ukse avamise alarm, tuleohtliku külmutusagensi R600a kasutamine (järgige ohutusjuhiseid) |
| Varuosad ja remonditavus | Varuosad saadaval vähemalt 7 aastat elektrooniliste komponentide jaoks, 10 aastat ukse tihendite jaoks. Seaduslik garantii 2 aastat (EL). |
Korduma kippuvad küsimused - HFW7918EIMP HAIER
Kasutajate küsimused teemal HFW7918EIMP HAIER
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Külmik PDF-formaadis tasuta! Leidke oma juhend HFW7918EIMP - HAIER ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. HFW7918EIMP kaubamärgi HAIER.
KASUTUSJUHEND HFW7918EIMP HAIER
ET HOIATUS! Tuleoht/tuleohtlik materjal.
Sümbol näitab tuleohtu, kuna kasutatakse tuleohtlikke materjale. Pöörake tähelepanu tuleohtlike materjalide süttimisega kaasnevale tulekahju ohule.
M Väljare Krossad is-funktion
N Väljare panellås
Indikatorer:
a Auto Set-läge
b Holiday-läge
c1 Fruit & Vegetable-läge
c2 Quick Cool-läge
c3 0°C Fresh-läge
d Temperaturdisplay
e1 Grader Fahrenheit
e2 Grader Celsius
f1 Kylskåpsindikator
I Väljare Is-funktion
Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust.
Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuete-kohast kasutamist puudutavate suuniste kontrollimiseks vaadata.
Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.
Sümbolite selgitus
Hoiatus – oluline ohutusteave
Üldine teave ja nõuanded
Keskkonnateave
Utiliseerimine
Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektrija elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatud seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.
HOIATUS!
Vigastuste või lämbumise oht!
Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.
Ohutusteave 4
Toote ülevaade....10
Juhtpaneel....11
Kasutamine....12
Seadme tutvustus....30
Hooldus ja puhastamine....33
Törkeotsing....35
Paigaldamine....40
Tehnilised andmed....44
Klienditeenindus 46
Tarvikud
Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni.
Veetoru

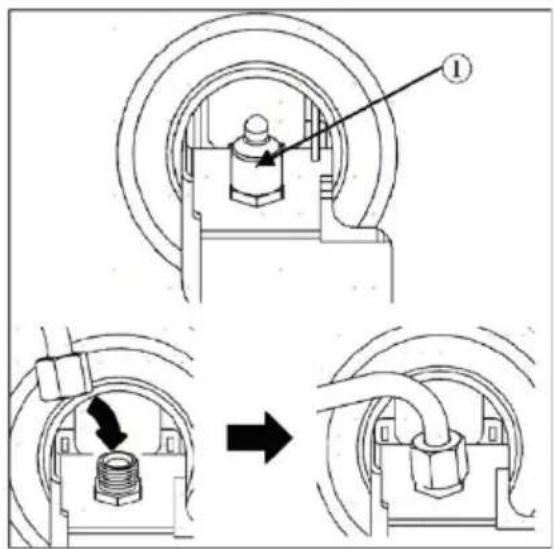

Veeühendus
Energiamärgis
Garantiikaart
Kasutusjuhend
„OK“ kleebis
Kasutusjuhend
Enne seadme esmakordset sisselülitamist tutvuge alljärgnevate ohutusalaste nõuannetega.
HOIATUS!
Enne esimest kasutamist tehke järgmist.
▶ Kontrollige toodet transpordikahjustuste suhtes.
▶ Eemaldage köik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas.
▶ Enne seadme paigaldamist oodake vähemalt kaks tundi, et külmutusagensi kontuur oleks seadme sisselülitamiseks valmis.
▶ Seadet peab alati teisaldama vähemalt kaks inimest, sest see on raske. Paigaldamine

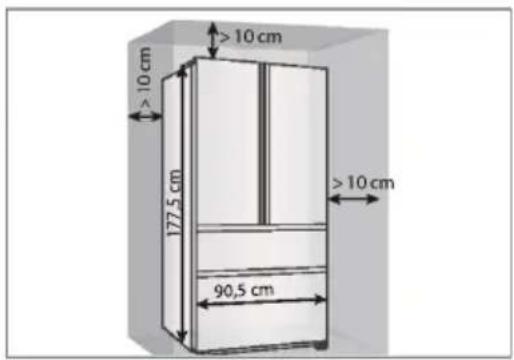

Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi.
▶ Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi.
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.

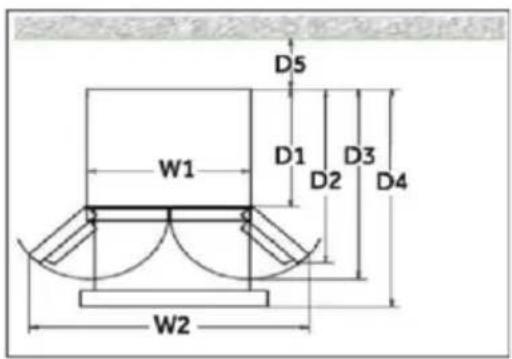

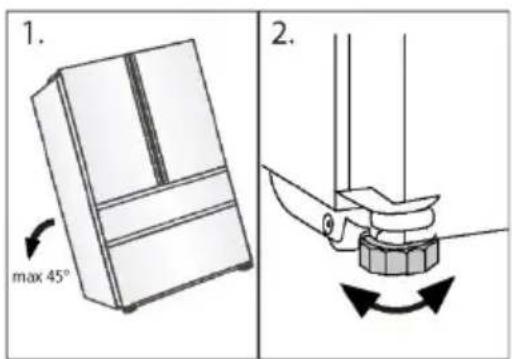

Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv.
▶ HOIATUS! Jälgige, et seadme või integreeritud konstruktsiooni ventilatsiooniavad ei oleks blokeeritud.
▶ Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga.
Seadme toiteallikas peab vastama järgmistele parameetritele: 220–240 VAC / 50 Hz. Pinge anomaalse köikumisega võib kaasneda seadme mittekäivitumine, temperatuuriregulaatori või kompressori kahjustumine või seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator.
▶ Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid.
HOIATUS! Jälgige, et seadme taha ei jääks portatiivseid mitmikpistikupesasid ega teisaldatavaid toiteallikaid.
▶ HOIATUS! Seadme paigutamisel veenduge, et toitekaabel poleks kuhugi kinni jäänud ega kahjustunud.
▶ Ärge astuge toitekaablile.
▶ Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hölpsalt ligipääsetav. Seade peab olema maandatud.
HOIATUS!
▶ Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema.
HOIATUS!Jälgige, et külmutusagensi kontuur ei saaks kahjustada. Igapäevane kasutus
▶ Lapsed alates 8.eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasuta-misega seotud ohte.
▶ Lapsed ei tohi seadmega mängida.
3–8-aastased lapsed võivad külmutusseadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada.
▶ Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse.
▶ Lapsed ei tohi seadet puhastada ega hooldada ilma järelevalveta.
▶ Seade tuleb paigutada nii, et pistik oleks ligipääsetav.
Kui koksigaas või muu tuleohtlik gaas lekib seadme lähedusse, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge eemaldage külmiku/sügavkülmiku või mõne muu seadme toitekaablit.
Seade on möeldud kasutamiseks ümbritseva öhu temperatuuri vahemikus 10–38 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust körgem või madalam.
▶ Ärge asetage külmiku/sügavkülmiku peale ebastabiilseid esemeid (rasked esemed, veega täidetud anumad), et vältida eseme kukku-misest või veega kokkupuutest tingitud kehavigastusi või elektrilööke.
▶ Ärge tömmake ukseriiulitest. Selle juhise eiramisel võib uks kalduda, pudeliriiul lahti tulla või seade ümber kukkuda.
Avage ja sulgege uks ainult käepidemega. Ukse ja kapi vaheline vahe on väga kitsas. Ärge pange käsi nendesse kohtadesse, et vältida sörmede muljumist. Avage või sulgege külmkapi/sügavkülmiku uksed ainult siis, kui ukse liikumisulatuses ei ole lapsi.
HOIATUS!
▶ Toidu saastumise vältimiseks järgige järgmisi juhiseid.
- Ukse pikemaajaline avamine võib põhjustada seadmekambrite temperatuuri märkimisväärset tõusu.
- Puhastage regulaarselt pindu, mis võivad kokku puutuda toidu ja ligipääsetavate äravoolusüsteemidega.
- Puhastage veemahutid, kui neid ei ole kasutatud 48 tunni jooksul; loputage veesüsteemi, mis on ühendatud veevarustusega, kui vett ei ole võetud 5 päeva jooksul.
- Hoidke toores liha ja kala külmikus sobivates mahutites, nii et see ei puutuks kokku muu toiduga ega tilguks sellele.
- Kahe tärniga külmutuskambrid sobivad eelkülmutatud toidu säilitamiseks, jäätise hoidmiseks või valmistamiseks ja jääkuubikute valmistamiseks.
- Ühe-, kahe- ja kolme tärniga sektsioonid ei sobi värske toidu külmutamiseks.
- Kui külmutusseade jäetakse pikaks ajaks tühjaks, lülitage see välja, sulatage, puhastage ja kuivatage ning jätke uks lahti, et vältida hallituse tekkimist seadmes.
▶ Ärge kunagi hoidke pudeliõlut või -jooke, vedelikke pudelites või purkides (v.a suure protsendiga piiritusjoogid), eriti gaseeritud jooke sügavkülmas, kuna need võivad külmutamise ajal puruneda.
- Ärge hoidke seadmes plahvatusohtlikke aineid, näiteks tuleohtliku propellendiga aerosoolpurke.
▶ Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on möeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded.
Kui sügavkülmik on mingil pöhjusel soojenenud, kontrollige selles olnud toidu seisundit.
▶ Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Körgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda.
Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külma-villide oht. ESMAABI: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tömmake kinnikülmunud eset jõuga lahti.
▶ Ärge puudutage töötamise ajal sügavkülmiku (veinikeldri) sahtli sise-pinda, eriti märgade kätega, kuna käed võivad pinna külge kinni jääda.
HOIATUS!
▶ Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.
HOIATUS!Ärge kasutage seadme toiduainete hoiuruumides elektriseadmeid, välja arvatud juhul, kui need on tootja poolt soovitatud tüüpi. Hooldus/puhastamine
Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlasti jälgida.
▶ Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.
▶ Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist.

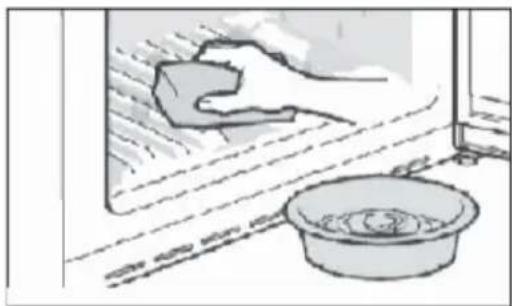

Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks puhastage spetsiaalse külmkapi/sügavkülmiku pesuvahendiga. Lõpuks kasutage sooja vee ja söögisooda lahust – umbes supilusikatäis söögisoodat liitri vee kohta. Loputage hoolikalt veega ja pühkige kuivaks. Ärge kasutage pesupulbrit ega muid abrasiivseid puhastusvahendeid. Ärge peske eemaldatavaid osi nõudepesumasinas.
- Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid.
HOIATUS!Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud.
Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.
▶ Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Remondi korral võtke palun ühendust meie klienditeenindusega.
Kui lambid ei põle, peab ohu vältimiseks need välja vahetama tootja, hooldusettevõtte töötaja või sarnase kvalifikatsiooniga isikud.
▶ Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtu ja energiatarbimise suurenemist.
HOIATUS!
▶ Ärge pihustage ega loputage seadet puhastamise ajal.
▶ Ärge kasutage seadme puhastamiseks veepihustit ega auru.
▶ Ärge puhastage külmi klaasriiuleid ega klaasuksi kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.
Kui te ei kasuta seadet pikemat aega, jätke see avatuks, et vältida ebameeldivate löhnade kogunemist seadme sisse.
Külmutusagensit puudutav teave
HOIATUS!
Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuse korral hoidke tuleallikad eemal, ventileerige ruum põhjalikult, ärge ühendage ega lahutage seadme või ühegi muu seadme toitejuhtmeid. Teavitage juhtunust klienditeenindust. Kui külmutusagens peaks sattuma silmadesse, loputage silmi viivitamatult voolava vee all ja võtke kohe ühendust silmaarstiga. HOIATUS! Jahutussüsteem on kõrge rõhu all. Ärge muutke seda. Kuna kasutatakse tuleohtlikke külmutusagense, paigaldage seade ja käsitsege ning hooldage seda rangelt vastavalt juhistele ning seadme kõrvaldamiseks võtke ühendust professionaalse esindajaga või meie müügijärgse teenindusega.
HOIATUS!
Jäävee funktsiooniga külmikute puhul pöörake tähelepanu järgmisele hoiatusele:
Seadmete puhul, mis ei ole ette nähtud ühendamiseks veevarustusega.
HOIATUS! Täitke ainult joogiveega.
Veevarustussüsteemiga ühendatavad seadmed.
HOIATUS! Ühendage ainult joogiveevarustussüsteemiga.
Kui soovite veesüsteemi puhastada, vaadake kasutusjuhendit.
Küsimuste korral võtke ühendust müügijärgse teenindusega.
Kasutusotstarve
Seade on möeldud toiduainete jahutamiseks ja külmutamiseks. See on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskeskkondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole möeldud kaubanduslikuks ega tööstuslikuks kasutuseks. Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada.
Standardid ja direktiivid ning
Seade vastab köigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite ja Ühendkuningriigi standardite nõuetele, mille alusel omistatakse tootele CE- ja UKCA-vastavusmärgised.
ETTEVAATUST!
Ukse sulgemisel peab vasakul uksel olev vertikaalne ukseliist sissepoole suunatud olema (1).
Kui proovite vasakut ust sulgeda ja vertikaalne ukseliist pole nõuetekohaselt suunatud (2), on vajalik selle ette nähtud asendisse painutamine, et ukseliist ei läheks kinnitusvõlli või parema ukse vastu. Selle juhise eiramisega võiks kaasneda ukseliistu kahjustumine või leke.
Karkassi on integreeritud küttejuhe. Seadme pinna temperatuur võib veidi tõusta – see on normaalne ja ei mõjuta seadme talitlust.
Märkus.
Tehniliste muudatuste ja mudelite varieeruvuse töttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

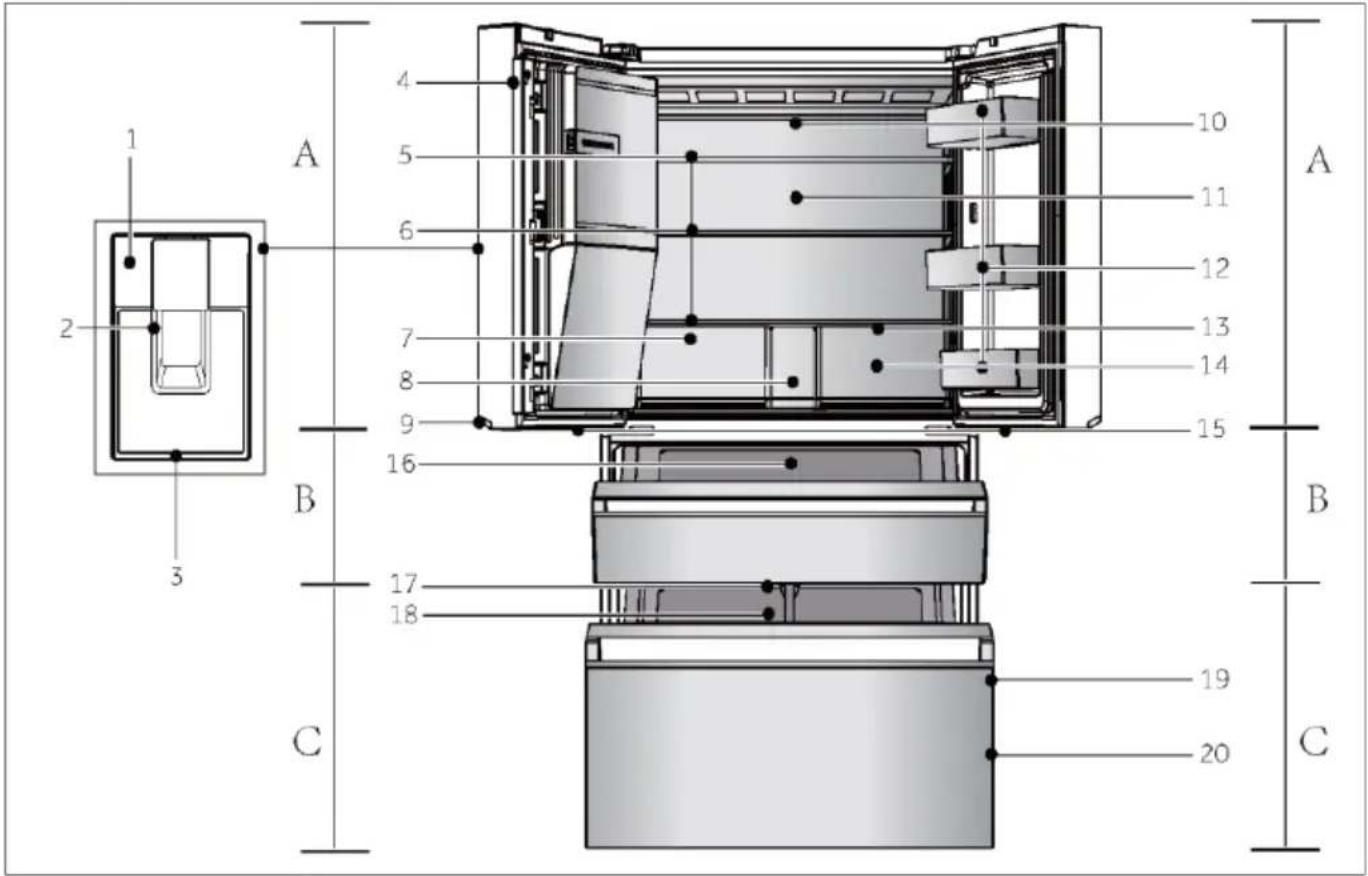

Mudel (HFW7918EIMP/HFW7918EIMB/HFW7918EIMP(UK))
(Jäämasin ukse sees)
A: Külmiku kamber
1 Juhtpaneel

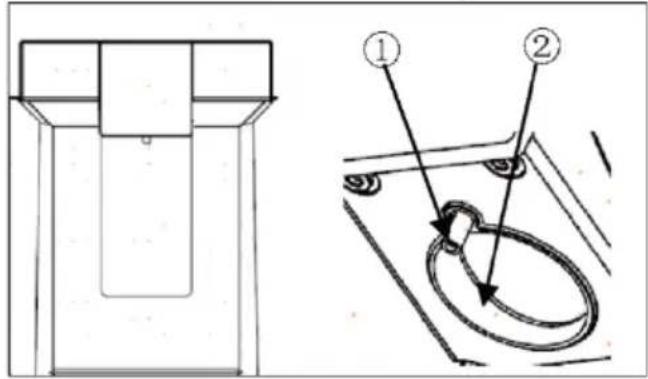

2 Dosaatori laba
3 Kukkumisalus
4 Vertikaalne liist

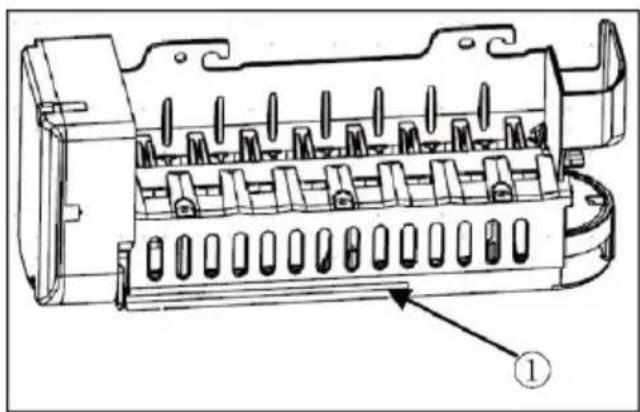

5 Automaatne jäämasin
6 Klaasriiulid
7 Humidity Zone sektsiooni sahtel

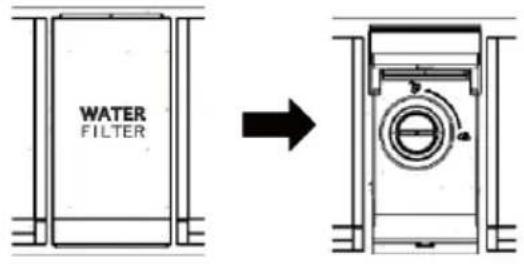

8 Veefiltri kate
9 Käepideme tuli
10 Ôhukanal ja andur (paneeli taga)
11 Tagavalgusti

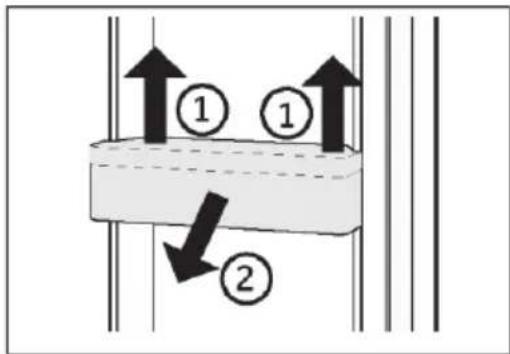

12 Ukseriiulid

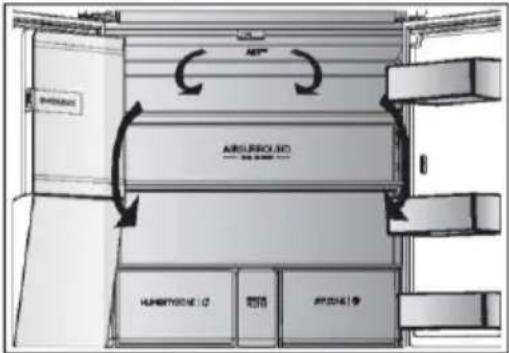

13 Ôhukanal (sahtlite taga)

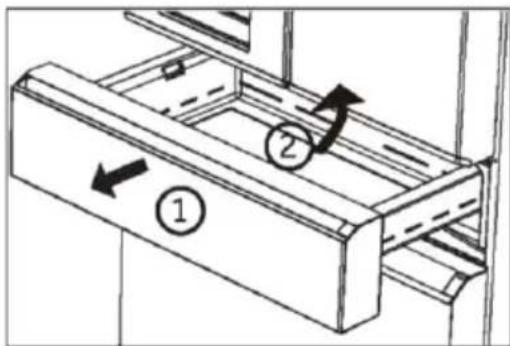

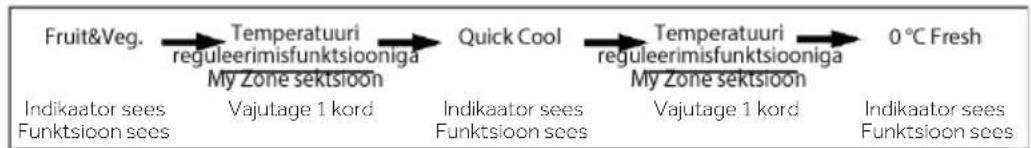

14 My Zone sektsiooni sahtel
15 My Zone XL lamp
C: Sügavkülmiku kamber
17 Sügavkülmiku lamp
18 Liugalus
19 Ukseriiulid

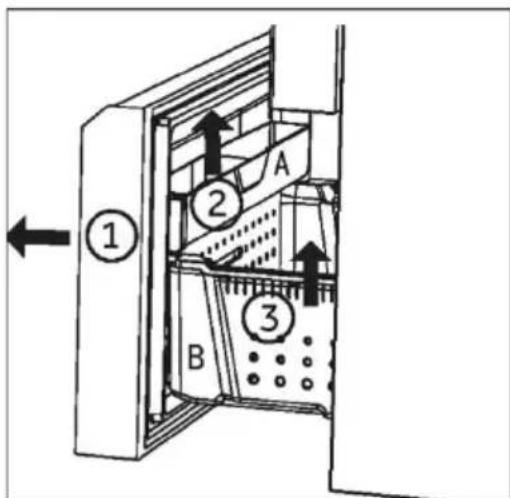

20 Sügavkülmiku sahtel

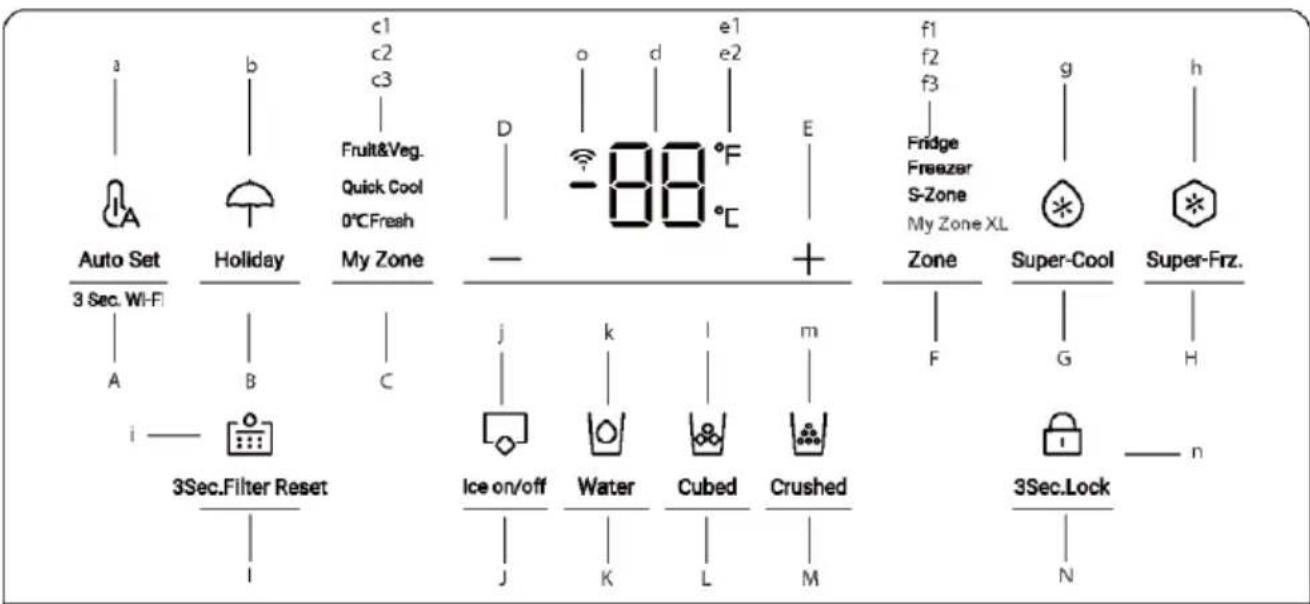

Juhtpaneel (HFW7918EIMP/HFW7918EIMB/HFW7918EIMP(UK))
Nupud:
A Auto Set režiimi valija 3 Sec. Wi-Fi seadistus
B Energiasäästufunktsiooni
Holiday valija
C My Zone sahtli valija
D Temperatuuri reguleerimise nupp „-“
E Temperatuuri reguleerimise nupp „+“
F Tsoonivalija
G Super-Cool valija
H Super-Freeze valija
I Filtri lähtestamise funktsiooni valija

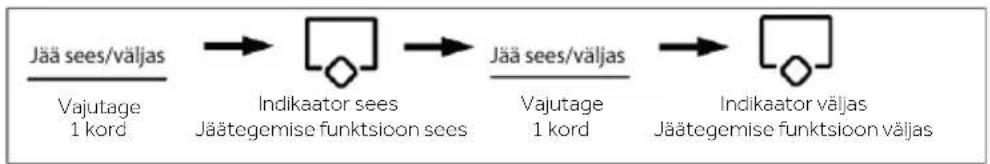

J Jäämasina režiimi valija

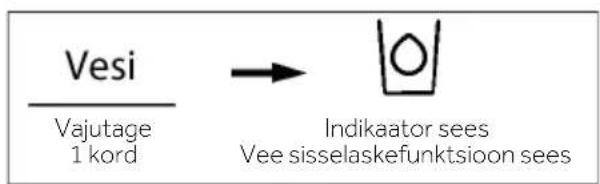

K Vee sisselaskefunktsiooni valija

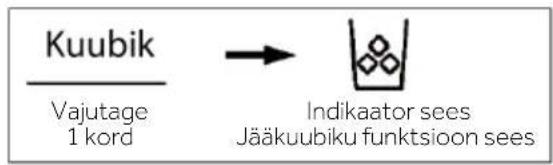

L Jääkuubiku funktsiooni valija

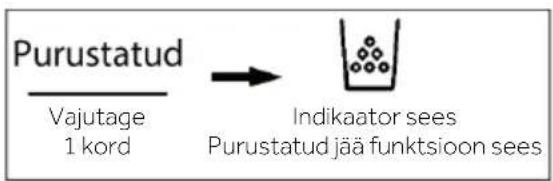

M Purustatud jää funktsiooni valija
N Paneeliluku valija
Indikaatorid:

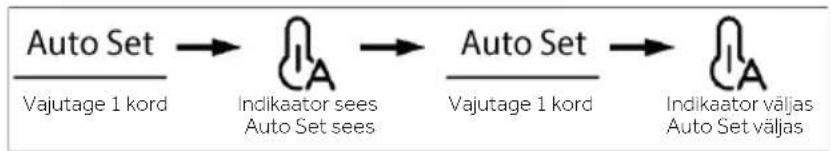

a Režiim Auto Set

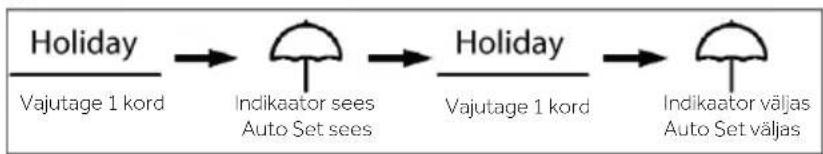

b Energiasäästufunktsioon Holiday
c1 Fruit & Vegetable režiim
c2 Kiirjahutusrežiim Quick Cool
c3 0 °C Fresh režiim
d Temperatuurinäidik

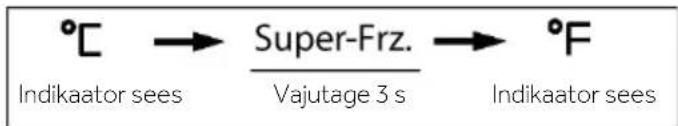

e1 Kraadid Fahrenheit järgi
e2 Kraadid Celsiuse järgi
f1 Külmiku indikaator
f2 Sügavkülmiku indikaator
f3 S-Zone (My Zone XL) indikaator

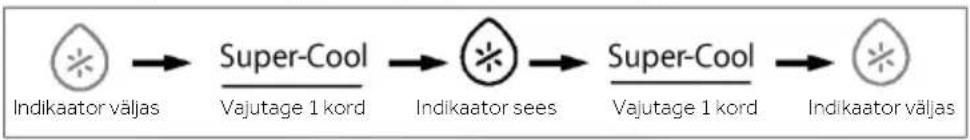

g Funktsioon Super-Cool

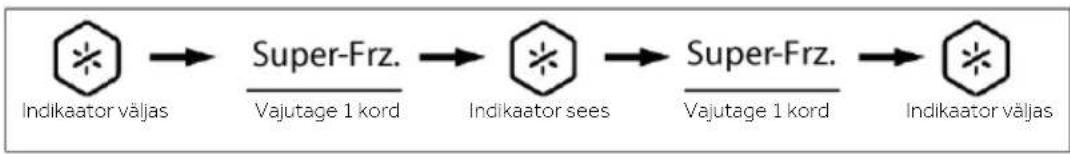

h SuperFreeze funktsioon

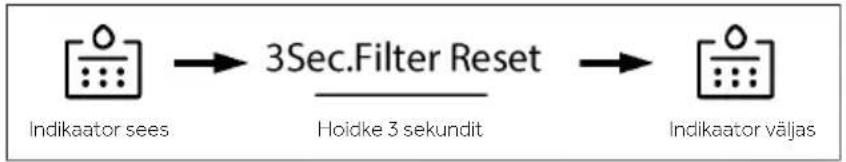

i Filtri lähtestamise funktsioon
j Jäämasina režiim k Vee sisselaskefunktsioon
I Jääkuubiku funktsioon
m Purustatud jää funktsioon
n Paneelilukk
o Wi-Fi-funktsioon

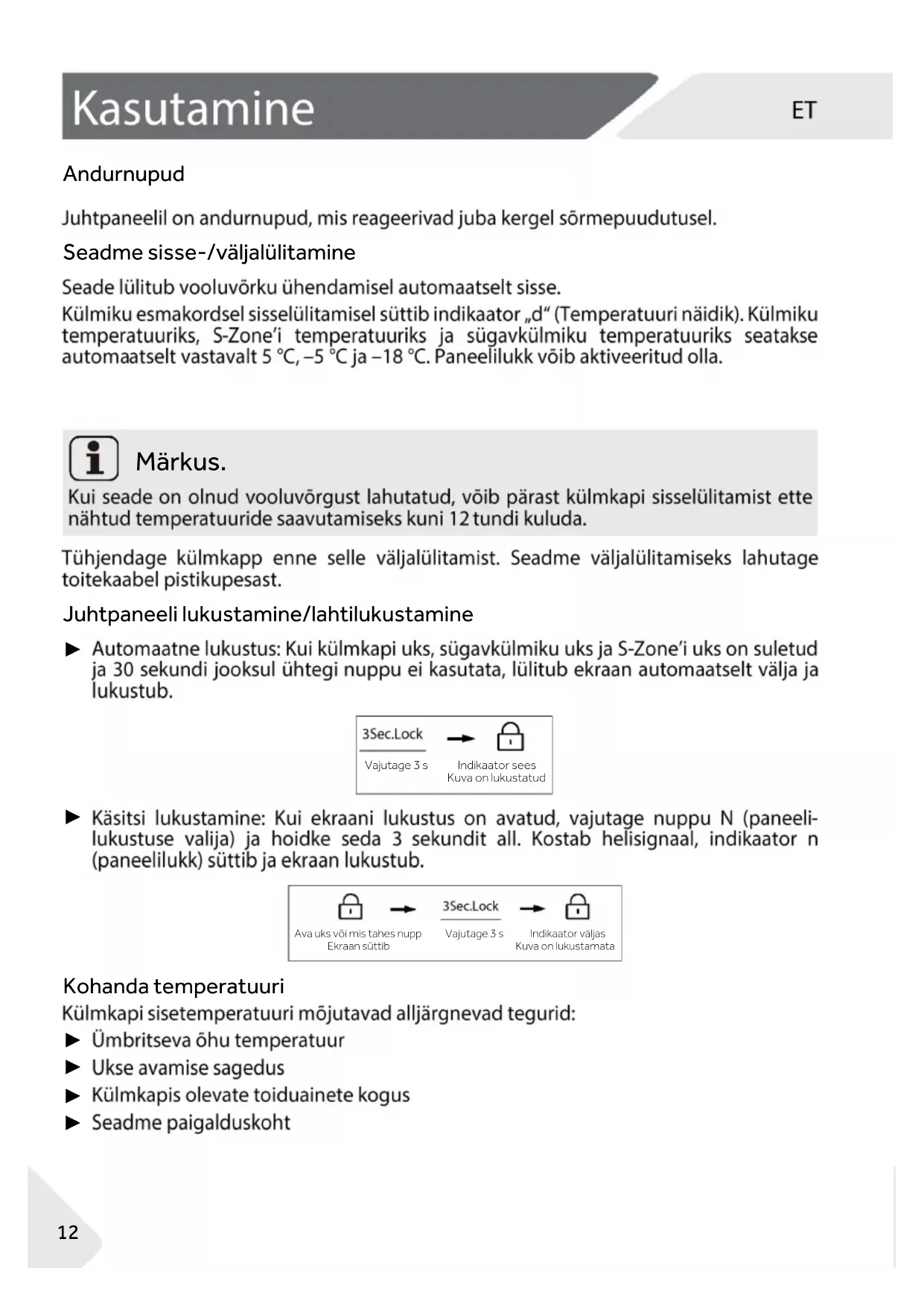

Andurnupud
Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel.
Seadme sisse-/väljalülitamine
Seade lülitub vooluvörku ühendamisel automaatselt sisse.
Külmiku esmakordsel sisselülitamisel süttib indikaator „d“ (Temperatuuri näidik). Külmiku temperatuuriks, S-Zone'i temperatuuriks ja sügavkülmiku temperatuuriks seatakse automaatselt vastavalt 5 °C, -5 °C ja -18 °C. Paneelilukk vöib aktiveeritud olla.
Märkus.
Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.
Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast.
▶ Automaatne lukustus: Kui külmkapi uks, sügavkülmiku uks ja S-Zone'i uks on suletud ja 30 sekundi jooksul ühtegi nuppu ei kasutata, lülitub ekraan automaatselt välja ja lukustub.
Külmkapi sisetemperatuuri möjutavad alljärgnevad tegurid:
▶ Ümbritseva öhu temperatuur
▶ Ukse avamise sagedus
▶ Külmkapis olevate toiduainete kogus
▶ Seadme paigalduskoht
Külmiku temperatuuri reguleerimine
- Kui ekraani lukustus on avatud, vajutage nuppu F (tsooni valija). Kostab helisignaal, märgutuli f1 (külmiku märgutuli) vilgub ning avaneb külmiku temperatuuri seadistamise režiim.
- Vajutage nuppu D (temperatuuri reguleerimise nupp „-“) iga kord, kostab üks helisignaal ning külmiku seadistatud temperatuuri alandatakse 1 astme võrra. Külmiku temperatuur kuvatakse järjestuses „9 °C -> 8 °C -> 7 °C -> 6 °C -> 5 °C -> 4 °C -> 3 °C -> 2 °C -> 1 °C“.
- Vajutage nuppu E (temperatuuri reguleerimise nupp „+“) iga kord, kostab üks helisignaal ning külmiku seadistatud temperatuuri töstetakse 1 astme võrra. Külmiku temperatuur kuvatakse järjestuses „1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C -> 6 °C -> 7 °C -> 8 °C -> 9 °C”.
Märkus.
Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur.
Sügavkülmiku temperatuuri reguleerimine
- Kui ekraani lukustus on avatud, vajutage nuppu F (tsooni valija). Kostab helisignaal, märgutuli f2 (sügavkülmiku märgutuli) vilgub ning avaneb sügavkülmiku temperatuuri seadistamise režiim.
- Vajutage nuppu D (temperatuuri reguleerimise nupp „-“) iga kord, kostab üks helisignaal ning sügavkülmiku seadistatud temperatuuri alandatakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „-14 °C -> -15 °C -> -16 °C -> -17 °C -> -18 °C -> -19 °C -> -20 °C -> -21 °C -> -22 °C -> -23 °C -> -24 °C“.
- Vajutage nuppu E (temperatuuri reguleerimise nupp „+“) iga kord, kostab üks helisignaal ning sügavkülmiku seadistatud temperatuuri tõstetakse 1 astme võrra. Sügavkülmiku temperatuur kuvatakse järjestuses „-24 °C -> -23 °C -> -22 °C -> -21 °C -> -20 °C -> -19 °C -> -18 °C -> -17 °C -> -16 °C -> -15 °C -> -14 °C“.
Märkus.
Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur.
Reguleerige My Zone XL (S-Zone) temperatuuri
Kui ekraani lukustus on avatud, vajutage nuppu F (tsooni valija). Kostab helisignaal, märgutuli f3 (S-Zone'i märgutuli) vilgub ning avaneb S-Zone"i temperatuuri seadistamise režiim.
- Vajutage nuppu D (temperatuuri reguleerimise nupp „-“) iga kord, kostab üks helisignaal ning S-Zone'i seadistatud temperatuuri alandatakse 1 astme võrra. S-Zone temperatuur kuvatakse järjestuses „5 °C -> 4 °C -> 3 °C-> 2 °C -> 1 °C -> 0 °C -> -1 °C -> -2 °C-> -3 °C-> -4 °C -> -5 °C“.
- Vajutage nuppu E (temperatuuri reguleerimise nupp „+“) iga kord, kostab üks helisignaal ning S-Zone'i seadistatud temperatuuri tõstetakse 1 astme võrra. S-Zone temperatuur kuvatakse järjestuses „-5 °C -> -4 °C -> -3 °C -> -2 °C -> -1 °C -> -0 °C -> -1 °C -> -2 °C -> -3 °C -> -4 °C -> -5 °C“.
Kui pärast temperatuuri seadistamist 5 sekundi jooksul toiminguid ei tehta, määratakse süsteem automaatselt ja salvestatakse seadistatud temperatuur.
Funktsioon Super-Cool
- Kui ekraani lukustus on avatud, vajutage nuppu G (Super-Cool valija), kostab üks helisignaal, indikaator g (Super-Cool funktsioon) süttib ja seejärel lülitub Super-Cool funktsioon sisse.
- Kui indikaator g (Super-Cool funktsioon) süttib, vajutage nuppu G (Super-Cool valija), kostab üks helisignaal, indikaator g (Super-Cool funktsioon) kustub ja seejärel lülitub Super-Cool funktsioon välja.
- Pärast funktsiooni Super-Cool sisselülitamist lülitab külmkapp funktsiooni auto-maatselt välja, kui see kestnud üle 4 tunni. Kui soovite väljuda käsitsi, võite selle väljalülitamiseks vajutada nuppu G (Super-Cool valija).
Märkus.
Super-Cool olekus ei saa külmiku temperatuuri reguleerida. Kui vajutate külmiku temperatuuri reguleerimiseks nuppu „D“ (temperatuuri reguleerimise nupp „-“) või nuppu „E“ (temperatuuri reguleerimise nupp „+“), hakkab vilkuma märgutuli „g“ (Super-Cool funktsioon), mis annab märku, et seda toimingut ei saa teha.
Funktsiooni Super-cool olekus ei saa automaatse seadistamise funktsiooni Auto-set erinevate juhtimisrežiimide töttu korraga sisse lülitada. Kui valite ühe funktsiooni, mis on vastuolus teise funktsiooniga, väljub seade automaatselt algsest funktsioonist.
Sellel külmikul on inimanduri funktsioon. Juhtpaneel, käepideme tuli ja projektsioon-lamp süttivad automaatselt, kui kasutaja läheneb külmikule. Lukustamata olekus hoidke nuppu „G“ (Super-cool režiimi valija) 3 sekundit all, kostab helisignaal ja inimanduri funktsioon lülitub välja. Sama toiminguga saab sisse lülitada ka inimanduri funktsiooni.
Superkülmutusfunktsioon Super-Freeze (Super-Frz)
- Kui ekraani lukustus on avatud, vajutage nuppu „H“ (Super-Freeze valija), kostab üks helisignaal, näidik „H“ (funktsioon Super-Freeze) süttib ja seejärel lülitub funktsioon Super-Freeze sisse.
- Kui indikaator h (Super-Freeze funktsioon) süttib, vajutage nuppu H (Super-Freeze valija), kostab üks helisignaal, indikaator h (Super-Freeze funktsioon) kustub ja seejärel lülitub Super-Freeze funktsioon välja.
- Pärast funktsiooni Super-Freeze sisselülitamist lülitab külmkapp funktsiooni auto-maatselt välja, kui see on kestnud üle 50 tunni. Kui soovite väljuda käsitsi, võite selle väljalülitamiseks vajutada nuppu H (Super-Freeze valija).
Märkus.
Super-Freeze olekus ei saa sügavkülmiku temperatuuri reguleerida. Kui vajutate sügavkülmiku temperatuuri reguleerimiseks nuppu „D“ (temperatuuri reguleerimise nupp „-“) või nuppu „E“ (temperatuuri reguleerimise nupp „+“), hakkab vilkuma märgutuli „h“ (Super-Freeze funktsioon), mis annab märku, et seda toimingut ei saa teha.
Super-Freeze funktsioon on möeldud külmutatud toidu toiteväärtuse säilitamiseks, see külmutab toidu võimalikult lühikese aja jooksul. Kui suures koguses külmutatud toitu tuleb korraga külmutada, tuleb Super-Freeze funktsioon seada 24 tundi ette, et sügavkülmik saavutaks madala temperatuuri ja toidu saaks sisse panna. Sel ajal suureneb sügavkülmiku külmutuskiirus, toitu saab kiiresti külmutada, toidu toiteväärtus säilib töhusalt ja ladustamine muutub mugavaks.
Funktsiooni Super-Freeze olekus ei saa funktsiooni Auto-Set erinevate juhtrežiimide töttu korraga sisse lülitada. Kui valite ühe funktsiooni, mis on vastuolus teise funktsiooniga, väljub seade automaatselt algsest funktsioonist.
Režiim Auto Set
- Kui ekraani lukustus on avatud, vajutage nuppu A (Auto Set režiimi valija), kostab üks helisignaal, indikaator a (Auto Set režiim) süttib ja seejärel lülitub Auto Set funktsioon sisse.
- Kui indikaator a (Auto Set režiim) süttib, vajutage nuppu A (Auto Set režiimi valija), kostab üks helisignaal, indikaator a (Auto Set režiim) kustub ja seejärel lülitub Auto Set funktsioon välja.
Märkus.
Automaatseadistuse režiimis Auto Set ei saa külmiku ja sügavkülmiku temperatuuri reguleerida. Kui vajutate külmiku või sügavkülmiku temperatuuri reguleerimiseks nuppu „D“ (temperatuuri reguleerimise nupp „-“) või nuppu „E“ (temperatuuri reguleerimise nupp „+“), hakkab vilkuma märgutuli „a“ (Auto Set režiim), mis annab märku, et seda toimingut ei saa teha.
Kui Auto Set režiimis on erinevate juhtimismeetodite töttu seadistatud funktsioon Super-Cool või Super-Freeze, siis indikaator a (automaatse seadistamise režiim Auto Set) kustub ja seejärel väljub seade Auto Set funktsioonist automaatselt.
Auto Set režiimis saab S-Zone'i temperatuuri vastavalt vajadusele käsitsi reguleerida.
Energiasäästufunktsioon Holiday
Holiday režiim on mõeldud külmiku pikaajaliseks mittekasutamiseks. Kui režiim Holiday on sisse lülitatud, juhitakse sügavkülmikut tavapärasel viisil ja külmiku temperatuur on automaatselt 17 °C. Tegelik temperatuur ei ületa 17 °C, mis hoiab ära ülekuumenemisest tingitud omapärase löhna ja aitab samal ajal vähendada energiatarbimist.
-
Kui ekraani lukustus on avatud, vajutage nuppu B (Holiday režiimi valija), kostab üks helisignaal, indikaator b (Holiday režiim) süttib ja seejärel lülitub Holiday funktsioon sisse.
-
Kui indikaator b (Holiday režiim) süttib, vajutage nuppu B (Holiday režiimi valija), kostab üks helisignaal, indikaator b (Holiday režiim) kustub ja seejärel lülitub Holiday funktsioon välja.
- Lukustamata olekus hoidke nuppu B (Holiday režiimi valija) 3 sekundit all, kostab helisignaal ja projektsiooni lamp lülitub välja. Sama toiminguga saab lülitada ka projektsioonilampide funktsiooni.
Märkus.
- Holiday olekus ei saa külmiku temperatuuri reguleerida. Kui vajutate külmiku temperatuuri reguleerimiseks nuppu „D“ (temperatuuri reguleerimise nupp „-“) või nuppu „E“ (temperatuuri reguleerimise nupp „+“), hakkab vilkuma märgutuli „b“ (Holiday režiim), mis annab märku, et seda toimingut ei saa teha.
- Enne Holiday funktsiooni kasutamist tühjendage külmik, et vältida toidu riknemist. Kui Holiday funktsioon on sisse lülitatud, ei saa samal ajal sisse lülitada funktsiooni Auto Set, Fridge või Super-Cool.
- Energiasäästufunktsiooni Holiday aktiveerimisel lülitatakse temperatuuri reguleerimisfunktsiooni MyZone sätted Fruit&Veg, Quick Cool ja 0 °C Fresh välja ning temperatuuri reguleerimisfunktsiooniga MyZone sektsiooni temperatuuri ei saa kohandada. Pärast energiasäästufunktsiooni Holiday välja lülitamist ennistatakse külmiku kambri ja temperatuuri reguleerimisfunktsiooniga MyZone sektsiooni eelnevalt kasutusel olnud sätted.
My Zone sektsiooni sahtel
- Kui ekraani lukustus on avatud, vajutage nuppu C (My Zone sahtli valija), kostab helisignaal ning järjest süttivad indikaatorid c1 (Fruit & Vegetable režiim), c2 (Quick Cool režiim) ja c3 (0° C Fresh režiim).
- Kui indikaator c1 (Fruit & Vegetable režiim) süttib, vajutage nuppu C (My Zone sahtli valija), kostab helisignaal, kustub indikaator c1 (Fruit & Vegetable režiim) ning seejärel lülitub Fruit & Vegetable režiim välja ja süttib indikaator c2 (Quick Cool režiim).
- Kui indikaator c2 (Quick Cool režiim) süttib, vajutage nuppu C (My Zone sahtli valija), kostab helisignaal, kustub indikaator c2 (Quick Cool režiim) ning seejärel lülitub Quick Cool režiim välja ja süttib indikaator c3 (0° C Fresh režiim).
- Kui indikaator c3 (0° C Fresh režiim) süttib, vajutage nuppu C (My Zone sahtli valija), kostab helisignaal, kustub indikaator c3 (0° C Fresh režiim) ning seejärel lülitub 0° C Fresh režiim välja ja süttib indikaator c1 (Fruit & Vegetable režiim).
- Lukustamata olekus hoidke nuppu „C“ (My Zone sahtli valija) 3 sekundit all, kostab helisignaal ning käepideme tuli lülitub välja. Sama toiminguga saab käepideme tule ka sisse lülitada.
Märkus.
Kui külmkapp ühendatakse esimest korda elektriga, lülitub Fruit & Vegetable funktsioon automaatselt sisse.
Kui valitud on funktsioon „0°C Fresh“ või „Quick Cool“, tuleb külmiku temperatuur seada keskmisele temperatuurile (5 °C) või madalamale, et tagada optimaalne hoiukeskkond.
Filtri funktsioon
Kui külmik on kuus kuud töötanud, süttib meeldetuletuse indikaator i (filtri lähtestamise funktsioon), et tuletada kasutajatele meelde filtri vahetamise vajadust. Kui filter on vahetatud, hoidke nuppu I (filtri lähtestamise funktsiooni valija) 3 sekundit all, et meeldetuletus tühistada. Loendus lähtestatakse, kui kuulete helisignaali.
Märkus.
Filtri tavaline tööiga on kuus kuud. Soovitatav on filtrit vahetada iga kuue kuu järel.
Jäämasina režiim
- Lukustamata olekus vajutage nuppu J (jäämasina režiimi valija), kostab helisignaal, indikaator j (jäämasina režiim) süttib ja seejärel lülitub jäämasina režiim sisse.
- Kui indikaator j (jäämasina režiim) süttib, vajutage nuppu B (jäämasina režiimi valija), kostab üks helisignaal, indikaator j (jäämasina režiim) kustub ja seejärel lülitub jäämasina režiim välja.
Märkus.
Kui jäämasina režiim on välja lülitatud, hakkab jää sees / väljas nupp vilkuma, kui kasutaja võtab jääkuubikuid või purustatud jääd, andes kasutajale teada, et jäämasina funktsioon on välja lülitatud.
Vee sissvoolufunktsioon
Mis tahes olekus (lukustatud või lukustamata) vajutage nuppu K (vee sisselaskefunktsiooni valija), kostab helisignaal, märgutuli k (vee sisselaskefunktsioon) süttib ja seejärel lülitub vee sisselaskefunktsioon sisse.
Märkus.
- Kui indikaator "k" (vee sisselaskefunktsioon) süttib, siis indikaator I (jääkuubikute funktsioon) ja indikaator m (purustatud jää funktsioon) kustuvad. Pärast jaoturi laba vajutamist voolab vesi sisselaskeavast välja.
- Kui vee sissevooluaeg jõuab 150 sekundini, toob külmik kuuldavale helisignaali ja hoiab vett, kuni aeg jõuab 180 sekundini, veevarustus katkeb ja veeklapil käivitub 200 s kaitseaeg, mille lõppedes saab vee võtmist jätkata.
- Kui kumulatiivne veevõtuaeg jõuab 10 minuti jooksul 8 minutini, aktiveerib veeklapp 200 s kaitseaja ja seejärel saab veevõttu jätkata.
Jääkuubiku funktsioon
Mis tahes olekus (lukustatud või lukustamata) vajutage nuppu L (jääkuubikufunktsiooni valija), kostab helisignaal, indikaator I (jääkuubikufunktsioon) süttib ja seejärel lülitub jääkuubikufunktsioon sisse.
Märkus.
- Kui indikaator "k" (jääkuubikute funktsioon) süttib, siis indikaator I (vee sisselaske funktsioon) ja indikaator m (purustatud jää funktsioon) kustuvad. Pärast jaoturi mikrolüliti vajutamist voolab sisselaskeavast välja kuubikutega jää.
- Kui jäämasin esimest korda sisse lülitatakse, süttivad indikaatorid I ja m sünkroonselt viimase oleku mäluga. Kui jäämasin ühendatakse esmakordselt töötamiseks elektriga, lülitatakse jääkuubikute funktsioon vaikimisi välja.
- Vajutage dosaatori mikrolülitit, mille tuli süttib, kui selle kate on lahti. Seejärel hakkab jääpurustamise mootor jääkuubikute lükkamiseks vastupäeva pöörlema. Lödvendage dosaatori mikrolülitit, selle tuli kustub koos jääpurustamismootoriga, dosaatori kate sulgub 5 sekundi pärast.
- Jääkuubikute olekus, kui jääkuubikute aeg on pikem kui 50 sekundit, hakkab kostuma helisignaal, mis annab kasutajatele märku (koputab), et see tuleb välja lülitada. Kui aeg jõuab 1 minutini, on see sunnitud jääkuubikute valmistamise peatama ja on sisse lülitatud, kui lülitit järgmisel korral vajutatakse.
- Kui jääkuubikute valmistamise ajal külmiku uks avatakse, peatub jääd ette andev mootor, dosaatori kate sulgub, dosaatori tuli lülitub välja ja jääkuubikute valmistamine seiskub.
- Kui külmkapi uks on avatud, ei ole lubatud jääd võtta.
Purustatud jää funktsioon
Mis tahes olekus (lukustatud või lukustamata) vajutage nuppu M (purustatud jää funktsiooni valija), kostab helisignaal, indikaator m (purustatud jää funktsioon) süttib ja seejärel lülitub purustatud jää funktsioon sisse.
Märkus.
- Kui indikaator m (purustatud jää funktsioon) süttib, siis indikaator k (vee sisselaske funktsioon) ja indikaator I (jääkuubikute funktsioon) kustuvad. Pärast jaoturi mikrolüliti vajutamist voolab sisselaskeavast välja purustatud jää.
- Vajutage dosaatori mikrolülitit, mille tuli süttib, kui selle kate on lahti. Seejärel hakkab jääpurustamise mootor jääkuubikute lükkamiseks pääripäeva pöörlema. Lödvendage dosaatori mikrolülitit, selle tuli kustub koos jääpurustamismootoriga, dosaatori kate sulgub 5 sekundi pärast.
- Purustatud jää olekus, kui purustatud jää aeg on pikem kui 50 sekundit, hakkab kostuma helisignaal, mis annab kasutajatele märku (koputab), et see tuleb välja lülitada. Kui aeg jõuab 1 minutini, on see sunnitud purustatud jää valmistamise peatama ja on sisse lülitatud, kui lülitit järgmisel korral vajutatakse.
- Kui purustatud jää valmistamise ajal külmiku uks avatakse, peatub jääd ette andev mootor, dosaatori kate sulgub, dosaatori tuli lülitub välja ja jää purustamine valmistamine seiskub.
- Kui külmkapi uks on avatud, ei ole lubatud jääd purustada.
Celsiuse ja Fahrenheit vahel lülitumine
- Külmkapi tehas seab vaikimisi kraadid Celsiuse järgi.
- Kui ekraani lukustus on avatud, hoidke nuppu H (Super-Freeze valija) 3 sekundit all, kostab helisignaal, indikaator e2 (kraadid Celsiuse järgi) kustub ja indikaator e1 (kraadid Fahrenheit järgi) süttib.
EPP funktsioon
Lukustamata olekus hoidke viis korda (viie sekundi jooksul) all nuppu „H“ (Super-Freeze valija) ja nuppu „A“ (Auto Set režiimi valija). Kostab helisignaal ja seejärel lülitub EPP-funktsioon välja. EPP-funktsiooni saab sama toiminguga ka sisse lülitada.
Avatud ukse helisignaal
Kui mõni uks jääb liiga kauaks lahti või ei ole korralikult suletud, teeb külmik määratud intervallide järel piiksu, et tuletada meelde, et uks tuleb öigeaegselt sulgeda.
Voolukatkestuse aegne sätete talletamine
Seade peab meeles väljalülitamise hetkel olnud tööoleku. Pärast uuesti sisselülitamist jätkab see tööd vastavalt seadistusele enne väljalülitamist.
Wifi-mooduli seadistamine
RAKENDUSES SEADME SIDUMINE
- toiming
• Laadige poest alla rakendus hOn App
- toiming Looge rakenduses hOn App konto või logige sisse, kui teil on konto juba olemas.
Järgige WiFi-mooduli sisse lülitamiseks alljärgnevaid suuniseid.
•Wi-Fi mooduli aktiveerimiseks puudutage juhtpaneelil kolm sekundit klahvi „A“
- WiFi-mooduli sisse lülitumisel hakkab vilkuma WiFi-ühenduse ikoon.
•Kui külmik on registreeritud, kuid Wi-Fi on välja lülitatud, hakkab ikoon vilkuma
•Kui külmik on registreeritud ja ühendatud, on Wi-Fi ikoon alati sisse lülitatud
•Wi-Fi lähtestamiseks puudutage juhtpaneelil kolm sekundit klahvi „A“
Jäämasina juhised
HOIATUS!
Ühendage ainult joogiveevarustussüsteemiga.
▶ Veetorustiku tohib paigaldada ainult kvalifitseeritud torulukksepp ning vastavalt kohalikele vee kvaliteeti reguleerivatele öigusaktidele ja määrustele.
Märkus.
Seadme garantii ei kata seda veetorustiku paigaldust.
Vee ühendamine seadmega
- Eemaldage vee sisselaskeklapi kummikork (1).
- Lükake veetoru kindlalt vee sisselaskeklapile ja pingutage kaelamutrit. Veetoru tuleb keskelt pooleks lõigata ning üht poolt kasutada ja teine varuosaks jätta.
Ühendamine veekraaniga
See funktsioon on saadaval ainult mönel mudelil.
- Lükake veetoru tarvikutega kaasasoleva kraaniliitmiku avasse. Toru tuleb kindlalt kinni hoida, kui liitmik torule surutakse.
- Veenduge, et kummiseib on kinnitatud kraaniliitmiku siseküljele, enne kui selle kraani külge kruvite.
Vajalikuks võib osutuda eraldi liitmiku või adapteri ostmine, kui teie kraaniliitmik ei vasta kaasasoleva liitmiku keermesuurusele.
Veeühenduse kontrollimine
See funktsioon on saadaval ainult mönel mudelil.
Lülitage veevarustus ja seade sisse. Kontrollige hoolikalt köiki liitmikke, et need ei lekiks halvasti paigaldatud voolikute töttu.
▶ Vajutage ja hoidke kolm sekundit all nuppu 3Sec.Filter Reset. Uus veefilter on aktiveeritud.
▶ Asetage tops veemahuti alla veendumaks, et vesi voolab läbi seadme.
Kontrollige veel kord ühendustoru ja ühendusi, et neis ei oleks lekkeid.
Enne jää- ja veedosaatori kasutamist
ETTEVAATUST!
▶ Hoidke lapsed dosaatorist eemal, et nad ei saaks juhtnuppudega mängida või neid kahjustada.
ETTEVAATUST!
Visake ära esimesed paar jääpartiid (umbes 20 kuubikut ja 7 tassi vett). See on vajalik ka siis, kui seadet ei ole pikka aega kasutatud.
Puhastage veemahutisüsteem, kui seda ei ole 48 tunni jooksul kasutatud. Loputage veevarustusega ühendatud veesüsteemi, kui vett ei ole 5 päeva jooksul võetud.
Veejaotussüsteemi puhastamiseks laske veel umbes 5 minutit läbi dosaatori voolata ja visake ära esimesed jääpartiid.
- Ärge kasutage vee või jää väljastamisel õhukesi kristall- ega portselannõusid.
Märkus.
Kui avate vee võtmise ajal sügavkülmiku ukse, vee väljastamine katkeb.
Kui avate külmiku ukse vee, kuubikute või purustatud jää väljastamise ajal, väljastamine peatub. Ukse sulgemisel väljastamine jätkub.
Kui topsiserv on väike, vöib klaasist vett välja pritsida vöi täielikult mööda voolata.
▶ Vee, kuubikute või purustatud jää võtmisel kasutage üle 68 mm läbimõõduga servaga tassi.
Kui jäämasin toodab väiksemaid jääkuubikuid või kuubikud kuhjuvad kokku, võib jäämasinale antava vee kogus olla väike, kuna veepaagis ei ole piisavalt vett. Kui jääd ei kasutata sageli või sügavkülmiku seadistatud temperatuur on liiga soe, võib see ka kokku kleepuda.
Pärast veefiltri vahetamist on normaalne, et seadmest väljub piimjat/hägust vett. See öhk vees kaob möne aja pärast ja vett on ülemineku ajal ohutu juua.
Jää- ja veedosaatori kasutamine
Vajutage korduvalt jaoturi valikunuppu, kuni süttib tuli indikaatori kohal, mida valgustada soovite.

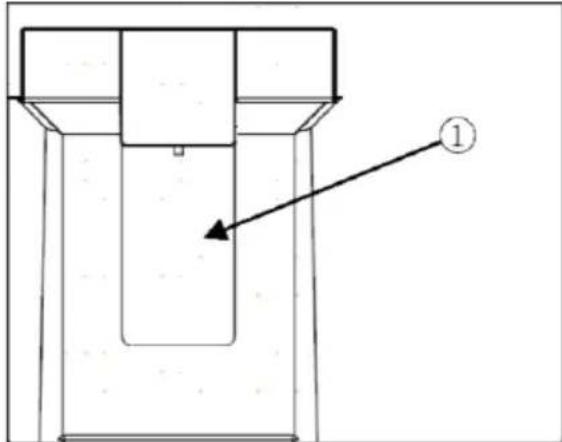

Vajutage jaoturi laba (1) klaasi või muu mahutiga, et väljastada jääkuubikuid, vett või purustatud jääd.
Dosaatori puhastamine
Jää ja vee väljalaskeava puhastamine
Pühkige vee väljalaskeava (1) või jää väljalaskeava (2) sageli puhta lapiga, kuna see võib kergesti määrduda.
Kanga ebemed võivad väljalaskeavade külge kleepuda.

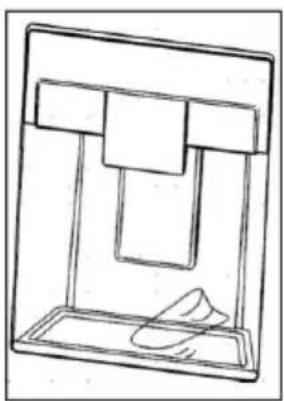

Dosaatori aluse puhastamine
Pühkige kogu ala niiske lapiga. Dosaatorialus võib lekkinud jää või vee tõttu kergesti märjaks saada.
See funktsioon on saadaval ainult mönel mudelil.
See funktsioon vöib olenevalt ostetud mudelist erineda.
Enne sisemise jäämasina kasutamist
See funktsioon on saadaval ainult mönel mudelil.
Jäämasin tekitab jääd normaalselt, kui seadme algsest paigaldamisest on möödunud umbes 48 tundi.
Kui jäänõu on jääga täielikult täidetud, peatub jää tootmine.
Jää nõusse kukkumise heli on normaalne.
Kui jääkuubikuid hoitakse nõus pikka aega, võivad need kokku kleepuda ja nende eraldamine võib olla raske. Sellisel juhul tühjendage jäänõu ja laske seadmel teha uus jää.
ETTEVAATUST!
Pärast veefiltri vahetamist on normaalne, et seadmest väljub piimjat või hägust vett. Öhk veest kaob viimaks ja vett on ohutu juua.
▶ Esimesena väljastatud jää ja vesi võivad sisaldada osakesi või lõhna veetorustikust või veepaagist.
Värvimuutuse korral kontrollige veepaaki ja veevarustust võimaliku allika suhtes. Ärge kasutage jääd ega vett enne, kui probleem on kõrvaldatud.
- Ärge puudutage jää väljalaskeava ega automaatset jäämasinat käe või tööriistaga.
Enne vee või muude jookidega täitmist valage jää klaasi. Kui jää pannakse juba vedelikku sisaldavasse klaasi, võib vedelik laiali pritsida.
Ärge kasutage klaasi, mis on erakordselt kitsas või sügav. Jää võib tee peal kinni jääda ja mõjutada seadme toimimist.
Hoidke klaasi jää väljalaskeavast öigel kaugusel. Klaas, mida hoitakse väljalaskeavale liiga lähedal, vöib takistada jää väljastamist.
Puhkusele minnes või pikemaajalise voolukatkestuse korral visake mahutis olev jää ära. Jää sulamisel tekkiv vesi võib dosaatorist põrandale tilkuda.
Uksesisene jäämasin
Automaatne jäämasin suudab automaatselt teha 100–190 kuubikut 24 tunni jooksul, kui tingimused on soodsad. See kogus võib varieeruda sõltuvalt keskkonnast (ümbritseva õhu temperatuur seadme ümber, ukse avamise sagedus, seadmes hoitava toidu kogus jne).
(1) Automaatne väljalülitus (jääölg)
Jäänõu eemaldamine/paigaldamine
Jää väljastusrenn võib külma tõttu ummistuda, kui kasutatakse ainult purustatud jääd. Eemaldage kogunenud härmatis, eemaldades jäänõu ja puhastades renni kummist spaatliga. Aeg-ajalt jääkuubikute kasutamine võib samuti aidata härmatise teket vältida.

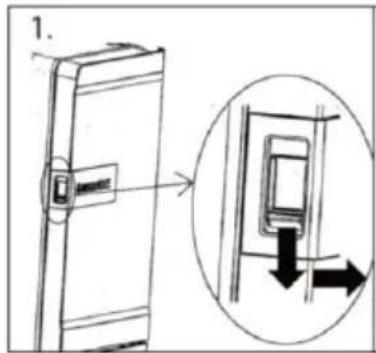

- Jääkambri avamiseks tömmake örnalt käepidemest.
- Ukse sees asuva jäänõu eemaldamiseks haarake eesmisest käepidemest, tõstke veidi alumist osa ja tömmake nõu aeglaselt välja, nagu näidatud.
- Pange uksesisene jäänõu tagasi selle eemaldamisele vastupidises järjekorras.
2.
Ärge puudutage automaatse jäämasina mehaanilisi osi käega ega ühegi mehaanilise seadmega. See võib põhjustada tõsiseid vigastusi või seadme kahjustusi.
- Ärge demonteerige, parandage ega muutke automaatset jäämasinat. Neid ülesandeid peaks täitma ainult hooldustehnik.
▶ Hoidke lapsed jaoturist eemal.
Jäänõu paigaldamisel veenduge, et see on õigesti paigutatud.
HOIATUS!
- Ärge pange jääkasti vette ega pritsige seda! Kui teil on vaja jääkasti puhastada, pühkige seda märja pehme lapiga.
Veefilter
Enne veefiltri vahetamist
HOIATUS!
- Ärge laske lastel seadme paigaldamise ajal väikestele osadele ligi pääseda.
Ärge kasutage mikrobioloogiliselt ohtliku või tundmatu kvaliteediga veega ilma piisava desinfitseerimiseta enne või pärast süsteemi. Ummistuste vähendamiseks sertifitseeritud süsteeme võib kasutada desinfitseeritud vees, mis võib sisaldada filtreeritavaid tsüste.
Märkus.
▶ Kuigi testimine viidi läbi standardsetes laboritingimustes, võivad tegelikud tulemused varieeruda.
On oluline, et tootja soovitatud paigaldus-, hooldus- ja filtrivahetusnõuded oleksid täidetud, et toode toimiks nii, nagu reklaamitud.
ETTEVAATUST!
- Ärge paigaldage seadet, kui veesurve ületab 827 kPa. Kui teie veesurve ületab 827 kPa, peate paigaldama röhku piirava ventiili. Kui te ei ole kindel, kuidas veesurvet kontrollida, võtke ühendust sanitaartehnikuga.
Ärge paigaldage seadet kohtadesse, kus võib esineda hüdraulilisi lõöke. Sellise ohu korral peate paigaldama hüdrauliliste lõökide tõkesti. Kui te ei ole kindel, kuidas seda seisundit kontrollida, võtke ühendust sanitaartehnikuga. - Ärge paigaldage kuumaveetorustikule. Selle filtrisüsteemi maksimaalne töövee temperatuur on 37,8 °C.
▶ Kaitske filtrit külmumise eest. Tühjendage filter, kui temperatuur langeb alla 4,4 °C.
Ühekordselt kasutatavat filrikassetti TULEB vahetada iga 6 kuu järel nimimahu juures või voolukiiruse märgatava vähenemise korral.
Kui veesüsteemile on paigaldatud tagasivoolu tõkestav seade, tuleb paigaldada soojuspaisumisest tuleneva rõhu reguleerimise seade.
▶ Veenduge, et köik voolikud ja liitmikud on kindlad ja leketeta.
Veefiltri vahetamine
Filtrit tuleb vahetada iga 6 kuu järel või kui juhtpaneeli veefiltri indikaator süttib või veedosaatori väljund väheneb.
Asendusveefiltri ostmiseks:
- Kasutage asenduskassetti: HRXWF,
- Külastage kohalikku edasimüüjat või edasimüüjat. Täiendava abi saamiseks külastage meie veebisaiti www.haierspares.eu
Märkus.
▶ Veefiltri vahetamine põhjustab väikese veekoguse (umbes 1 unts või 25 cm³) äravoolu.
▶ Lekkiva vee kogumiseks mähkige veefiltri katte esiosa ümber riie. Hoidke veefiltrit pärast eemaldamist püstiasendis, et vältida järelejäänud vee lekkimist.
- Töstke veefiltri kate üles.
- Eemaldage ühekordselt kasutatav veefilter.
- Asendage see uue veefiltriga. Sisestage uus filter filtripeasse ja keerake seda päripäeva, kuni nool uuel filtril joondub noolega filtripeal. Lükake filter tagasi sahtlisse.
-
Sulgege veefiltri kate.
-
- Vajutage ja hoidke 3 sekundit all nuppu 3Sec.Filter Reset.
- Laske veel umbes 5 minutit voolata, et körvaldada sinna jäänud öhk ja saasteained.
ETTEVAATUST!
Kui filtreid ei vahetata vajaduse korral või kasutatakse Haieri heakskiiduta veefiltreid, võib filtrikassett lekkida ja põhjustada varalist kahju.
Veefilter
Mudel: Haier HRXWF
IAPMO R&T poolt NSF/ANSI standardite 42, 53, 401 ja P473 kohaselt sertifitseeritud süsteem andmelehel ja aadressil iapmort.org täpsustatud nõuete vähendamiseks.
▶ Tegelik toimivus võib olenevalt kohalikest veeoludest erineda.
Rakendusjuhised/veevarustuse parameetrid
Teenindusvoog: 0,5 gpm (1,89 lpm)
Veevarustus: Joogivesi
Veesurve: 25–120 psi (172–827 kPa)
Maht: 170 gallonit (643,5 liitrit)
On oluline, et tootja soovitatud paigaldus-, hooldus- ja filtrivahetusnõuded oleksid täidetud, et toode toimiks nii, nagu reklaamitud. Garantiiteavet vaadake paigal-dusjuhendist.
Märkus.
Kuigi testimine viidi läbi standardsetes laboritingimustes, võivad tegelikud tulemused varieeruda. Asenduskassett: HRXWF Asenduselementide hinnangulised kulud leiate meie veebisaidilt www.haierspares.eu.
HOIATUS!
▶ Saasteainete allaneelamisega seotud riski vähendamiseks:
Mitte kasutada mikrobioloogiliselt ohtliku või tundmatu kvaliteediga veega ilma piisava desinfitseerimiseta enne ja pärast süsteemi. Ummistuste vähendamiseks sertifitseeritud süsteeme võib kasutada desinfitseeritud vees, mis võib sisaldada filtreeritavaaid tsüste.
Märkus.
Vee lekke- või üleujutusohu vähendamiseks ja filtri optimaalse jõudluse tagamiseks toimige järgmiselt.
▶ Enne süsteemi paigaldamist ja kasutamist lugege ja järgige kasutusjuhiseid.
▶ Paigaldamine ja kasutamine PEAB vastama köigile riiklikele ja kohalikele sanitaar-tehnilistele eeskirjadele.
- Ärge paigaldage seadet, kui veesurve ületab 827 kPa (120 psi). Kui teie veesurve ületab 552 kPa (80 psi), peate paigaldama röhupiirikuklapi. Kui te ei ole kindel, kuidas veesurvet kontrollida, võtke ühendust sanitaartehnikuga.
Ärge paigaldage seadet kohtadesse, kus võib esineda hüdraulilisi lööke. Sellise ohu korral peate paigaldama hüdrauliliste löökide tökesti. Kui te ei ole kindel, kuidas seda seisundit kontrollida, võtke ühendust sanitaartehnikuga.
- Ärge paigaldage kuumaveetorustikule. Selle filtrisüsteemi maksimaalne töövee temperatuur on 38 °C (100 °F).
▶ Kaitske filtrit külmumise eest. Tühjendage filter, kui temperatuur langeb alla 0,6 °C (33 °F).
Vahetage ühekordselt kasutatavat filtrikassetti iga kuue kuu järel või varem, kui täheldate vee voolukiiruse märgatavat vähenemist.
Ühekordselt kasutatava filtrikasseti asendamata jätmine soovitatud ajavahemike järel võib vähendada filtri jõudlust ja põhjustada pragusid filtri korpuses, põhjustades veelekkeid või vee sissevoolu.
Süsteemi on testitud vastavalt standarditele NSF/ANSI 42, 53, 401 ja P473 allpool loetletud ainete vähendamiseks. Näidatud ainete kontsentratsioon süsteemi sisenevas vees vähendati kontsentratsioonini, mis on väiksem või võrdne süsteemist väljuva vee lubatud piirnormiga, nagu on sätestatud NSF/ANSI 42, 53, 401 ja P473.
Mitmesuunalise õhuvoo süsteem
Külmkappi on integreeritud mitmesuunalise öhuvoo süsteem, mis tagab igal riiulitasandil külma öhu liikumise. See aitab säilitada ühtlast temperatuuri, et toit püsiks kauem värskena.
Reguleeritavad riiulid
Riiulite körgust saab säilitusvajadustest lähtuvalt kohandada.
- Riiuli ümberpaigutamiseks eemaldage see – tõstke riiuli tagaserva (1) ja tömmake riiul välja (2).
- Riiuli uuesti külmikusse paigutamiseks asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud.
Märkus.
Veenduge, et riiul on ühetasaselt paigutatud.
My Zone sektsiooni sahtel
Selles sektsioonis on niiskustase madalam kui külmikus. See sahtel sobib värskete toitude, kiirete jahedate toitude ning puu- ja köögiviljade hoidmiseks.
Humidity box'i sahtel
Selles sektsioonis on niiskustase umbes 90%. Süsteem reguleerib niiskustaset automaatselt ning see sahtel sobib puuviljade, köögiviljade, salati jms säilitamiseks.
MYZONE | Ⓤ
HUMIDITYZONE | Ⓞ°
Märkus.
- Ärge eemaldage sektsioonide plastkatteid. Need aitavad vajalikku niiskustaset alal hoida.
Nendes kahes sahtlis ei ole soovitatav hoida külmatundlikke puuvilju nagu ananass, avokaado, banaanid, greibid.
Väikeste köögiviljade puhul vöib niiskustase olla alla 90%, seega on eelistatav säilitada suures koguses köögivilju.
Seadmel on temperatuuri reguleerimisfunktsiooniga My Zone XL sektsioon. Kasutusotstarbest lähtuvalt saab soovitud temperatuuri valida. Temperatuuri saab reguleerida vahemikus -5 °C kuni +5 °C.
Eemaldatavad ukseriiulid/pudelihoidik
Ukseriiuleid saab puhastamiseks eemaldada.
Võtke kinni riiuli kummastki küljest, tõstke riiulit ülespoole (1) ja eemaldage see (2).
Ukseriiuli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

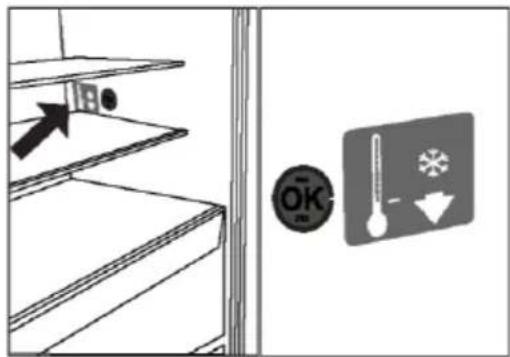

MUDELIST OLENEV KOMPONENT: nõuetele vastava temperatuuri indikaator
Nõuetele vastava temperatuuri indikaatorit saab kasutada tasemest +4°C madalamate temperatuuride hindamiseks. Kui indikaatoril ei ole kuvatud „OK“, vähendage järkjärguliselt temperatuuri sätet.
Külmkapi sisselülitamisel võib ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.
Eemaldatav My Zone XL sahtel
Sahtli väljavõtmiseks tömmake see maksimaalses ulatuses välja (1), tõstke üles ja eemaldage (2).
Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.
Eemaldatav sügavkülmiku sahtel
- Tõmmake sügavkülmiku sahtel maksimaalselt välja.
- Eemaldage külmutusluugilt pudelihoidik (A) (pudelihoidiku paremal küljel on fikseeritud bajonett). Vajutage fikseeritud bajonetti, et pudelihoidik välja võtta).
- Töstke sahtlit (B), kuni see on tugiplokist eraldatud, lükake see sügavkülmikusse ja kallutage seda välja võtmiseks.
Külmutusaluse ja sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.
Ukse avamisel süttib valgusdioodiga sisevalgusti. Tulede intensiivsust ei mõjuta seadme ükski säte.
Nõuanded energiatarbe vähendamiseks
▶ Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE“).
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.
Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve.
▶ Energiatarve suureneb möningate funktsioonide (näiteks kiirkülmutusfunktsiooni POWER-FREEZE) kasutamisel.
Laske soojal toidul enne selle külmkappi panemist maha jahtuda.
▶ Hoidke seadme ust võimalikult vähest aega avatuna.
▶ Öhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt.
Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku.
▶ Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks.
▶ Sulatage külmutatud toiduaineid külmiku kambris.
Kõige energiasäästlikum konfiguratsioon nõuab, et seadme sahtlid, toidukast ja riiulid oleksid tehaseseisukorras ning toit tuleks paigutada nii kaugele kui võimalik ilma õhukanali väljalaskeavasid blokeerimata.
HOIATUS!
Enne puhastamist lahutage külmkapp vooluvörgust.
Puhastamine
Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi.
Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva löhna teket.
HOIATUS!
Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.
▶ Ärge pihustage ega loputage seadet puhastamise ajal.
- Ärge kasutage seadme puhastamiseks veepihustit ega auru.
▶ Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.
- Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad.
Kütteperioodil kontrollige külmutatud toiduainete seisundit.
Jälgige, et uksetihend oleks alati puhas.
Puhastage külmkapi sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga.
-
Puhastage külmiku sisemust ja välispinda, sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või käsnaga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).
-
Vedeliku mahavalgumise korral eemaldage köik määrdunud osad, loputage otse voolava veega, kuivatage ja asetage tagasi külmkappi.
- Mahavoolanud koore (nt koor, sulava jäätis) korral eemaldage köik saastunud osad, asetage need möneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse.
- Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent, kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega.
▶ Loputage ja kuivatage pehme riidelapiga.
- Ärge puhastage seadme osi nõudepesumasinas.
▶ Enne seadme taaskäivitamist oodake vähemalt viis minutit, sest sagedane käivitamine võib kompressorit kahjustada.
Sulatamine
Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.
Valgusdioodi vahetamine
HOIATUS!
Ärge asendage valgusdioodiga valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.
Valgusallikaks on valgusdiood, millel on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS“.
Valgusallikat (ainult LED) võib vahetada ainult asjatundja.
Toode sisaldab G-klassi valgusallikat.
| Kamber | Pinge | Energiatõhususe klass | Mudel |
| Külmiku tagavalgusti | 12 V | G | HFW7918EIMPHFW7918EIMBHFW7918EIMP(UK) |
| Sügavkülmik | 12 V | G | |
| My Zone XL | 12 V | G | |
| Käepideme tuli | 12 V | G | |
| Projektsioonilamp | 12 V | G |
Pikaajaline mittekasutamine
Toimige alljärgnevalt, kui te ei kavatse külmkappi pikemal ajaperioodil kasutada ning te ei soovi aktiveerida külmiku energiasäästufunktsiooni Holiday.
▶ Võtke toiduained külmkapist välja.
▶ Lahutage toitekaabel.
▶ Puhastage seadet eespool kirjeldatud viisil.
Hoidke uksed lahti, et vältida halbade löhnade teket seadme sees.
Märkus.
Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik.
Seadme teisaldamine
- Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.
- Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.
- Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.
HOIATUS!
- Ärge töstke külmkappi selle käepidemetest.
- Ärge asetage seadet horisontaalselt põrandapinnale.
Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“.
HOIATUS!
▶ Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast.
Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused.
Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.
| Probleem | Võimalik põhjus | Võimalik lahendus |
| Kompressor ei tööta. | Toitepistik ei ole vooluvõrku ühendatud.Aktiveeritud on seadme sulatustsükkel | Ühendage toitepistik.See on automaatse sulatamise korral normaalne |
| Seade käivitub sageli või on selle käitustsükkel liiga pikk. | Sise- või välistemperatuur on liiga kõrge.Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte.Seadme uks ei ole korralikult suletud.Seade on olnud pikemat aega välja lülitatud.Ust avatakse liiga sageli või hoitakse seda liiga kaua lahti.Ukse tihend on määrdunud, kulunud, pragunenud või mittesobiv.Öhuringlus ei vasta nõuetele. | Sellisel juhul on normaalne, kui käitustsükkel on tavalisest pikem.Üldjuhul kulub seadmel ette nähtud temperatuuri saavutamiseks 8–12 tundi.Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist.Arge avage ust/sahtlit liiga sageli.Töstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabiliseerumiseks kulub 24 tundi.Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada.Tagage küllaldane ventilatsioon. |
| Külmkapi sisemus on määrdunud ja/või lõhnab. | Vajalik on külmkapi sisemuse puhastamine.Külmkapis hoitakse intensiivse lõhnaga toitu. | Puhastage külmkapi sisemus.Pakendage toit korralikult ja öhukindlalt. |
| Seadmest kostab anomaalseid helisid. | Seade ei paikne ühetasasel pinnal.Seade on mõne läheduses paikneva eseme vastas. | Reguleerige seadme nivelleeri-miseks jalgu.Eemaldage seadme vahetust ümbrusest esemed. |
| Seadmesisetemperatuur ei ole piisavalt madal. | Temperatuur on seadistatud liiga kõrgele sättele.Külmkappi on pandud liiga soe toit.Külmkapis hoitakse liiga paljusid toiduaineid.Toiduained on üksteisele liiga lähe-dale paigutatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti. | Lähtestage temperatuur.Jahutage soe toit enne selle külmkappi panemist.Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.Jätke vajaliku öhuvoolu tagamiseks toiduainete vahele veidi ruumi.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli. |
| Seadmesisetemperatuur on liiga madal. | Temperatuur on seadistatud liiga madalale sättele.Funktsioon Super-Frz/Super-Cool on aktiveeritud või töötab liiga kaua. | Lähtestage temperatuur.Lülitage Super-Frz/Super-Cool funktsioon välja |
| Külmiku kambris tekib kondensaat. | Ümbritsev keskkond on liiga soe ja liiga niiske.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Toiduanumad või vedelikke sisaldavad nõud on katmata. | Tõstke temperatuuri sätet.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.Laske kuumal toidul enne selle külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud. |
| Külmkapi välispinnale, uste vahele või ukse ja sahtli vahele koguneb kondensaati. | Ümbritsev keskkond on liiga soe ja liiga niiske.Uks ei ole nõuetekohaselt suletud.Seadmesisese külma öhu ja ümbritseva keskkonna sooja öhu kokkupuutel tekib kondensaat. | See on niisketes ilmastikuoludes normaalne ja muutub niiskustaseme langedes.Jälgige, et uks/sahtel oleks korralikult suletud. |
| Sügavkülmiku kambris on liigselt jääd ja härmatist. | Toiduained ei olnud nõuetekohaselt pakendatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv.Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda. | Pakendage toiduained alati korralikult.Sulgege uks/sahtel.Ärge avage ust/sahtlit liiga sageli.Puhastage ukse/sahtli tihend või laske see uuega asendada.Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriulid või külmkapis olevad toiduanumad ümber. |
| Külmkapi küljed ja ukseliist soojenevad. | - | See on normaalne. |
| Seadmest kostab anomaalseid helisid. | Seade ei paikne ühetasasel pinnal.Seade on mõne läheduses paikneva eseme vastas. | Reguleerige seadme nivelleeri-miseks jalgu.Eemaldage seadme vahetust ümbrusest esemed. |
| Seadmest kostab vee voolamisele sarnane tasane heli. | - | See on normaalne. |
| Seade genereerib helisignaali. | Külmiku kambri uks on lahti. | Sulgege uks. |
| Seadmest kostab vaikne surisev heli. | Kondensniiskust vähendav süsteem on sisse lülitunud | See aitab vältida kondenseeru-mist ja on normaalne |
| Seadme siseval-gusti või jahutus-süsteem ei tööta. | Toitepistik ei ole vooluvõrku ühendatud.Seadme toitevarustus puudub.Valgusdioodiga valgusti on kahjustunud. | Ühendage toitepistik.Kontrollige ruumi elektrivarustust.Vajadusel helistage elektriettevõttesse.Helistage valgusti asendamiseks teenindusse. |
| Vesi lekib või tilgub veedosaatori väljavoolutorust. | Veepaak ei ole õigesti paigaldatudVeemahuti tila ei ole paagi külge kruvitud.Veetilal puudub valge silikoonist rõngastihend. | Paigaldage veepaak külmkapi ukse sisse ja veenduge, et see on täielikult ukse sisse lükatud.Veetila kruvitakse kindlalt veepaagi külge.Kontrollige, et veetilal on paagi-poolses otsas valge silikoonist rõngastihend, enne kui veetila veepaagi külge paigaldate. |
| Automaatne jäämasin ei tekita jääd või on toode- tava jää kogus väike. | Ärge ühendage veetoru seadmega ega avage toiteklappi.Veevoolik on paindunud.Seade väljastas hiljuti suure koguse jääd.Jäämasina funktsioon ei ole sisse lülitatud.Avage seadme ust sageli.Seadme uks ei sulgu täielikult. | Ühendage veetoru seadmega ja avage toiteklapp täielikult.Tömmake veetoru sirgeks.Automaatjäämasinal kulub uue jää tootmiseks umbes 24 tundi.Palun oodake.Lülitage „Jää sisse/välja“ sisse.Kui avate seadme ust sageli, väljub külm öhk, mis vähendab jää tekkimise kiirust. Ärge avage ja sulgege seadme ust sageli.Sulgege seadme uks täielikult. |
| Jääd ei väljastata. | Valitud ei ole, kas soovite jääkuubikuid või purustatud jääd.Jääväljastus on blokeeritud. | Valige juhtpaneelilt jää väljastamiseks jääkuubikute või purustatud jää režiim.Kontrollige jää olemasolu ja puhastage väljastustoru regulaarselt. |
| Vesi ei tule välja. | Toiteklapp võib olla välja lülitatud.Veedosaatori paak võib olla tühi.Veevoolik on paindunud.Kasutage filtreerimata vett.Veefilter on ummistunud või filtrit pole paigaldatud.Vesi mahutis on külmunud, kuna temperatuur on seadistatud liiga madalaks. | Avage veevarustuse ventiil.Täitke veedosaatori paak.Tömmake veetoru sirgeks.Vahetage veefilter eelnevalt välja.Vahetage veefilter.Seadke külmiku lüliti soojemaks ja oodake 24 tundi. Kui seade 24 tunni jooksul vett ei väljastata, võtke ühendust teenindusega. |
| Dosaatorist lekib vett. | Veevoolikusüsteemis võib olla öhku, mis põhjustab vee tilkumist pärast väljastamist. | Laske süsteemist öhu eemalda- miseks veel vähemalt 3 minutit voolata. |
| Vesi maitseb imelikult. | Puhastatud vett või külma vett ei ole pikema aja jooksul kasutatud.Kasutatakse aegunud filtrit. | Laske veel vähemalt 3 minutit voolata.Vahetage veefilter. |
Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/. Valige jaotisest „veebileht“ asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.
Voolukatkestus
Voolukatkestuse korral peaks toit umbes 5 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel.
Avage ust/sahtlit nii harva kui võimalik.
▶ Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid.
Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 5 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni.
▶ Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus.
Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).
Voolukatkestuse aegne sätete talletamine
Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.
Lahtipakkimine
HOIATUS!
Seade on raske. Seda peab teisaldama vähemalt kaks inimest.
Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult.
▶ Võtke seade pakendist välja.
▶ Eemaldage köik pakendi komponendid.
Keskkonnatingimused
Toatemperatuur peaks alati jääma vahemikku 10–38 °C, sest toatemperatuur võib mõju-tada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse.
Ruuminõuded
Ukse avamiseks vajalik ruum:
$$ W 1 = 9 0 5 \mathrm{mm} $$
$$ \mathrm{W} 2 = 1 5 2 8 \mathrm{mm} $$
$$ D 1 = 6 2 0 \mathrm{mm} \quad D 4 = 1 0 2 4 \mathrm{mm} (\text { S uks }) $$
$$ D 2 = 1 0 2 4 \mathrm{mm} / 1 1 1 8 \mathrm{mm(Fuks)} $$
$$ D 3 = 1 1 0 6 \mathrm{mm} \quad D 5 = 1 0 0 \mathrm{mm} $$
Ventilatsiooni ristlõige
Ohutuskaalutlustel seadme küllaldase ventilatsiooni tagamiseks tuleb järgida välja toodud ventilatsiooni ristlõikega seonduvaid nõudeid.

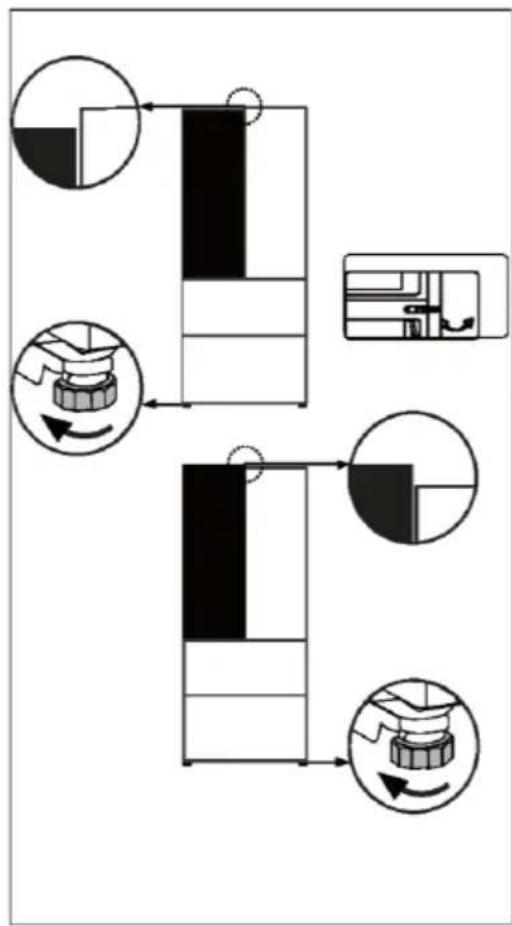

Seadme tsentreerimine ja nivelleerimine
Seade tuleb paigutada ühetasasele ja stabiilsele pinnale.
- Kallutage külmkappi veidi tahapoole.
- Reguleerige jalad soovitud körgusele.
Veenduge, et vahekaugus hingepoolest seinast on vähemalt 10 cm, et ust saaks nõuetekohaselt avada.
Märkus.
Autonoomne külmutusseade ei ole möeldud kasutamiseks integreeritud seadmena.
- Kontrollige seadme stabiilsuse hindamiseks selle diagonaalteigi. Mõningane kalle kummaski suunas peaks olema ühesugune. Vastasel juhul võib karkass deformeeruda, millega võiks kaasneda uksetihendite leke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist.
Uste täppisreguleerimine
Kui uksed ei ole ühel tasandil, saab selle kõrvaldamiseks kasutada alljärgnevaid meetmeid.
Reguleeritava jala / reguleeritava hinge kasutamine
Pöörake reguleeritavat jalga või reguleeritavat hinge selle üles või alla keeramiseks noolega osutatud suunas. Reguleeritavaid hingi saab peenhäälestada 6 mm kuuskantvõtmega.
Vajadusel võtke ühendust müügijärgse teenindusega.
Märkus.
Külmkapi kasutamisel võib uste tasapinnalisus selles olevate toiduainete kaalu tõttu muutuda. Sel juhul reguleerige uksi ülaltoodud meetodeid järgides uuesti.
Ooteaeg
Kasutajapoolset sekkumist mittevajav määrdeöli asub kompressoris olevas kapslis. Öli vöib transportimisega kaasneva seadme kaldumise töttu suletud torustikku voolata. Oodake enne seadme vooluvörku ühenda-mist vähemalt kaks tundi, et öli saaks tagasi kapslisse valguda.
Seadme vooluvõrku ühendamine
Enne seadme vooluvõrku ühendamist kontrollige, kas:
toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele;
▶ pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid;
▶ toitepistik ja pistikupesa vastavad nõuetele.
Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.
HOIATUS!
Ohtude minimeerimiseks võib kahjustunud toitekaabli asendada vaid klienditeenindus (vaadake garantiikaarti).
Teie jää ja vee ja automaatse jää külmiku peab paigaldama kvalifitseeritud torumees või Haieri koolitatud ja toetatud hooldustehnik, kuna vale torustik võib põhjustada veelekkeid.
▶ Haier seadmed ei vastuta vigase paigalduse või torustiku põhjustatud kahjustuste (sh veekahjustuste) eest.
Märkus.

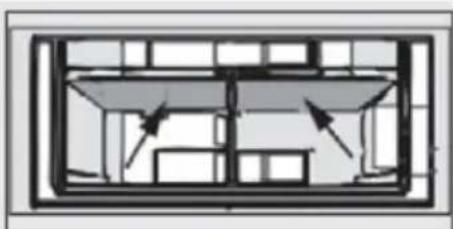

Enne esmakordset kasutamist eemaldage uksekastid asendist A ja paigaldage need asendisse B.
Hoidke kastide esiservast ühe käega ja liigutage teise käega kasti põhja alt hoides vaheldumisi noole 1 suunas. Kui kastid on ukse korpusest väljas, pöörake neid ettepoole ja allapoole noole 2 suunas, et need välja võtta ja paigaldada asendisse B.
Ühendage ainult joogiveevarustusega. Veefilter filtreerib veest ainult mustust ning muudab jää puhtaks ja hügieeniliseks. See ei saa steriliseerida ega hävitada mikroobe ega muid kahjulikke aineid.
▶ Liiga kõrge veesurve voolikus võib seadet kahjustada. Paigaldage rõhureduktor, kui veesurve voolikus ületab 0,6 MPa.
▶ Enne ühendamist kontrollige, kas vesi on puhas ja selge.
Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid
| Tootemark | Haier |
| Mudeli nimi / identifikaator | HFW7918EIMPHFW7918EIMBHFW7918EIMP(UK) |
| Mudeli kategooria | Külmik-sügavkülmik |
| Energiatõhususe klass | E |
| Aastane energiatarbimine (kWh aasta kohta) (1) | 357 |
| Kogumaht (l) | 601 |
| Külmiku maht (l) | 323 |
| Sügavkülmiku maht (l) | 186 |
| Muutuva temperatuuriga ruumala kamber (l) | 80 |
| Ruumala nulltähega kamber (l) | 12 |
| Tärnides väljendatud hinnang | |
| Töötemperatuuriga > 14 °C muud sektsioonid | Ei kohaldu |
| Külmavaba süsteem | Jah |
| Külmutusvõimsus (kg 24 tunni kohta) | 9 |
| Kliimaklass (2) | SN-N-ST |
| Müraklass ja öhus leviva müra tase (db(A) re 1pW) | B (35) |
| Temperatuuri tõusu aeg (h) | 9 |
| Jäätegemisvõimekus | 1,4 kg/24h |
| Seadme tüüp | Autonoomne |
| Muud | Jäämasin ukse sees |
Selgitused:
• Jah, esiletöstetud
(1) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast.
(2) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 10 °C ja 32 °C
Kliimaklass N: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 32 °C
Kliimaklass ST: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 38 °C
Kliimaklass T: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 43 °C
Täiendavad tehnilised andmed
| Pinge/sagedus | 220–240V ~/ 50Hz |
| Sisendvool (A) | 2 |
| Peakaitse (A) | 16 |
| Jahutusvedelik | R600a |
| Mõõtmed (K/L/S millimeetrites) | 1775 / 908 / 750 |
Klienditeenindus
Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole. Tungivalt soovitatav on kasutada originaalvaruosi.
Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing“.
Kui seal täpsustatud meetmed ei kõrvalda probleemi:
▶ võtke ühendust kohalikuga edasimüüjaga või
▶ helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või
teeninduse ja toe ala aadressil www.haier.com, kus saate teenuse aktiveerida
▶ nõuda ja leida ka KKK-sid.
Teenindusega ühendust vöttes peavad teil käepärast olema alljärgnevad andmed.
Vastav teave on välja toodud andmesildil.
Mudel ____
Seerianumber ____
Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti.
| Ettevõtte kõnekeskused Euroopas | ||
| Riik* | Telefoninumber | Tariif |
| Haier Italy (IT) | 199 100 912 | |
| Haier Spain (ES) | 902 509 123 | |
| Haier Germany (DE) | 0180 5 39 39 99 | Kõneminut 14 senti (lauatelefon)Kõneminut maksimaalselt 42 senti (mobiiltelefon) |
| Haier Austria (AT) | 0820 001 205 | Kõneminut 14,53 senti (lauatelefon)Kõneminut maksimaalselt 20 senti (muud liinid) |
| Haier United Kingdom (UK) | 0333 003 8122 | |
| Haier France (FR) | 0980 406 409 | |
* Teisi riiike puudutava teabe leiate veebilehelt www.haier.com.
Haier Europe Trading S.r.l
Ühendkuningriigi filiaal
Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta.
*Seadme remondiks vajalike varuosade period:
Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist.
Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.
* Lisateavet toote kohta leiate aadressilt https://eprel.ec.europe.eu/ või skannides seadmega kaasasoleval energiamärgisel olevat QR-koodi.
area
| Category | Value | | -------------- | ----- | | Top Left | 100 | | Top Right | 80 | | Bottom Left | 60 | | Bottom Right | 40 |- aasta versioon A
Haier
