HFW7918EIMP - Kylskåp HAIER - Gratis bruksanvisning och manual
Hitta enhetens manual gratis HFW7918EIMP HAIER i PDF-format.
| Produkttyp | Kyl-frys |
| Märke | Haier |
| Modell | HFW7918EIMP |
| Mått (H x B x D) | 1775 x 908 x 750 mm |
| Total volym | 601 L |
| Kylskåpsvolym | 323 L |
| Frysvolym | 186 L |
| My Zone XL volym | 80 L |
| Energiklass | E |
| Årlig energiförbrukning | 357 kWh/år |
| Elanslutning | 220-240 V ~/50 Hz, 2 A |
| Köldmedium | R600a (isobutan) |
| Fryskapacitet | 9 kg/24 h |
| Istillverkning | 1,4 kg/24 h |
| Vatten- och isdispenser | Ja (vatten, isbitar, krossad is) |
| Automatisk ismaskin | Ja (inbyggd i dörren) |
| Vattenfilter | Ja (byte var 6:e månad, modell HRXWF) |

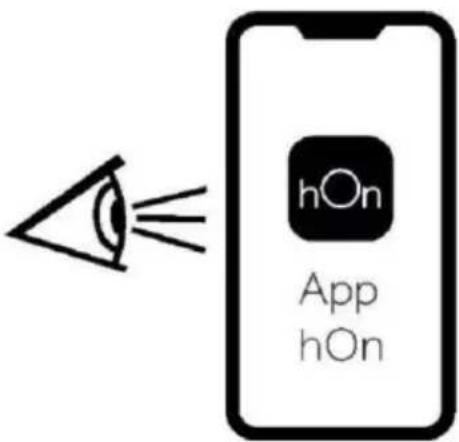

| Inbyggt Wi-Fi | Ja (hOn-appen) |
| LED-belysning | Ja (kyl, frys, My Zone XL, handtag, spotlights) |
| Specialfunktioner | Super-Cool, Super-Freeze, Auto Set-läge, Semestermode, My Zone (Frukt & Gröns., Snabbkylning, 0°C Fresh), Panelspärr, Närvarosensor |
| Avfrostning | Automatisk |
| Klimatklass | SN, N, ST (10°C till 38°C) |
| Ljudnivå | 35 dB(A) (klass B) |
| Skötsel och rengöring | Rengör var 4:e vecka med en mjuk trasa och neutralt rengöringsmedel. Använd inte hårda borstar eller slipande medel. Automatisk avfrostning. Byt vattenfilter var 6:e månad. |
| Säkerhet | Panelspärr, dörröppningslarm, användning av brandfarligt köldmedium R600a (följ säkerhetsanvisningarna) |
| Reservdelar och reparerbarhet | Reservdelar tillgängliga i minst 7 år för elektroniska komponenter, 10 år för dörrtätningar. Lagstadgad garanti 2 år (EU). |
Vanliga frågor - HFW7918EIMP HAIER
Användarfrågor om HFW7918EIMP HAIER
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Kylskåp i PDF-format gratis! Hitta din manual HFW7918EIMP - HAIER och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. HFW7918EIMP av märket HAIER.
BRUKSANVISNING HFW7918EIMP HAIER
SV WARNING: Risk för brand/brandfarliga material.
Symbolen indikerar att det finns en brandrisk eftersom brandfarliga material används.
Var försiktig så att brandfarliga material inte fattar eld.
Tack för att du har köpt en Haier-produkt.
Läs igenom dessa anvisningar noggrant innan du använder apparaten. Instruktionerna innehåller viktig information som hjälper dig att få ut det bästa av apparaten och garanterar en säker och korrekt installation, användning och underhåll.
Förvara den här bruksanvisningen på en lämplig plats så att du alltid kan läsa den för att använda apparaten på ett säkert och korrekt sätt.
Om du säljer apparaten, ger bort den eller lämnar den kvar när du flyttar, se till att du också lämnar över den här bruksanvisningen så att den nya ägaren kan bekanta sig med apparaten och säkerhetsföreskrifterna.
Förteckning
Varning - Viktig säkerhetsinformation
Allmän information och tips
Miljöinformation
Bidra till att skydda miljön och människors hälsa Lägg förpackningen i lämpliga behållare för att återvinna den. Hjälp till att återvinna avfall från elektriska och elektroniska apparater. Släng inte app rater märkta med denna symbol med hushålls-avfallet. Lämna in produkten till den lokala återvinnin anläggningen eller kontakta ditt kommunala kontor.
WARNING!
Risk för skada eller kvävning!
Köldmedier och gaser måste bortskaffas professionellt. Se till att kylmediekretsens slangar inte är skadade innan de kasseras. Koppla bort apparaten från elnätet. Klipp av nätkabeln och kassera den. Ta bort brickor och lådor samt dörrspärrar och tätningar för att förhindra att barn och husdjur stängs in i apparaten.
Säkerhetsinformation....4
Produktbeskrivning 10
Kontrollpanel....11
Användning....12
Utrustning 30
Skötsel och rengöring 33
Felsökning 35
Installation 40
Teknisk data 44
Kundtjänst....46
Tillbehör
Kontrollera tillbehören och litteraturen i enlighet med denna lista:
Vattenledning
Vattenanslutning
Energimärkning
Garantikort
Bruksanvisning OK-dekal Bruksanvisning

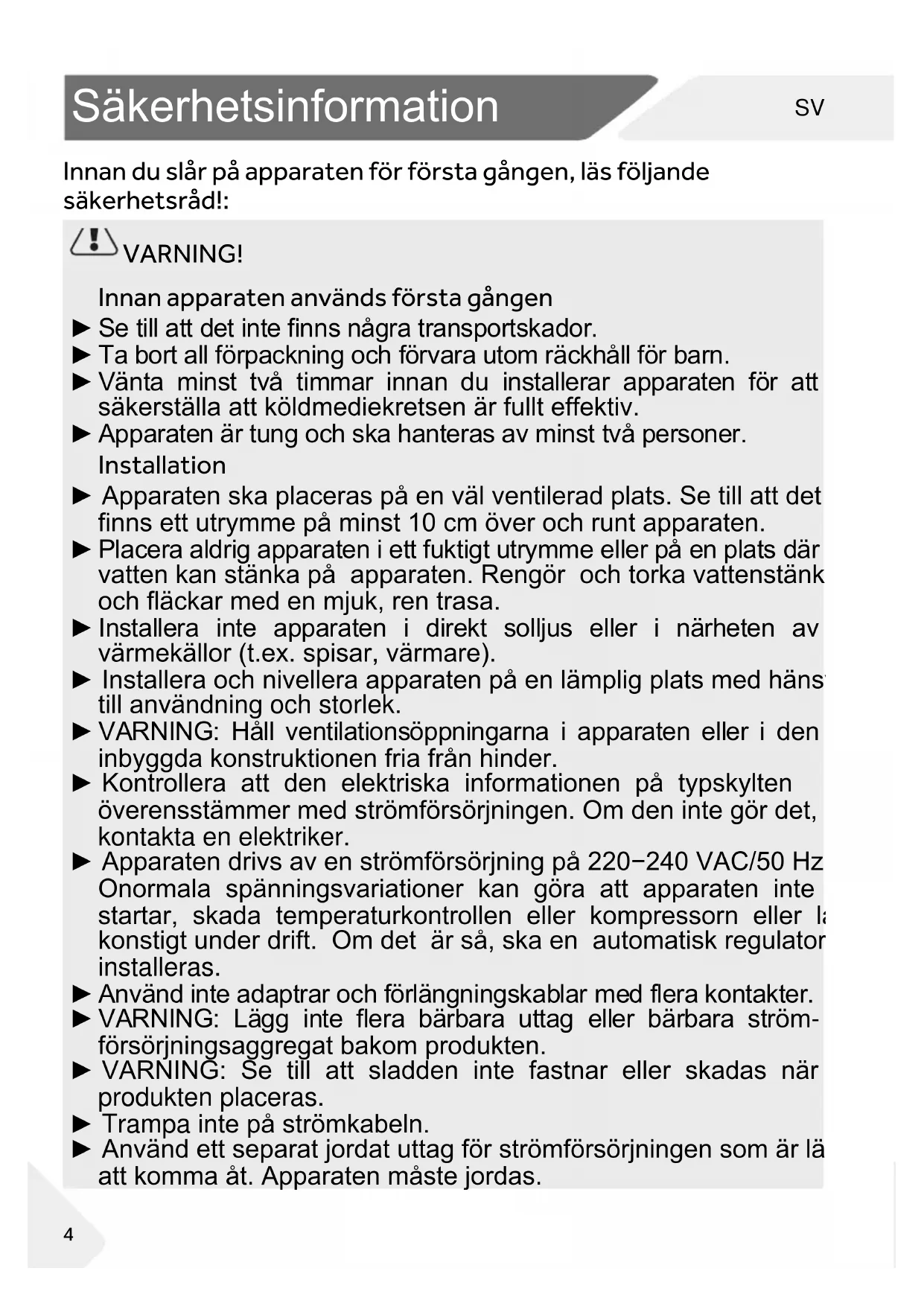

Innan du slår på apparaten för första gången, läs följande säkerhetsråd!:
WARNING!
Innan apparaten används första gången
▶ Se till att det inte finns några transportskador.
▶ Ta bort all förpackning och förvara utom räckhåll för barn.

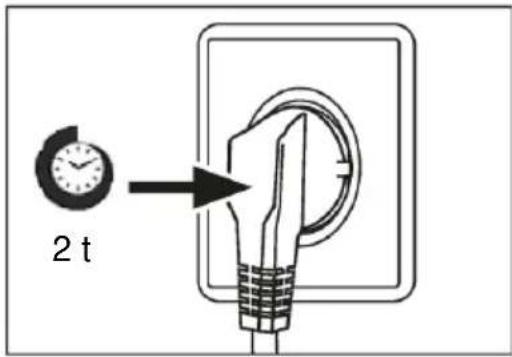

▶ Vänta minst två timmar innan du installerar apparaten för att säkerställa att köldmediekretsen är fullt effektiv.
▶ Apparaten är tung och ska hanteras av minst två personer. Installation

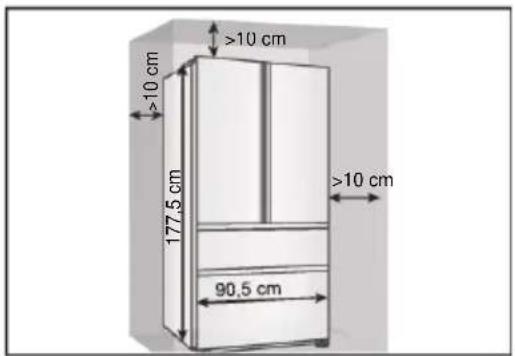

▶ Apparaten ska placeras på en väl ventilerad plats. Se till att det finns ett utrymme på minst 10 cm över och runt apparaten.
Placera aldrig apparaten i ett fuktigt utrymme eller på en plats där vatten kan stänka på apparaten. Rengör och torka vattenstänk och fläckar med en mjuk, ren trasa.
▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).

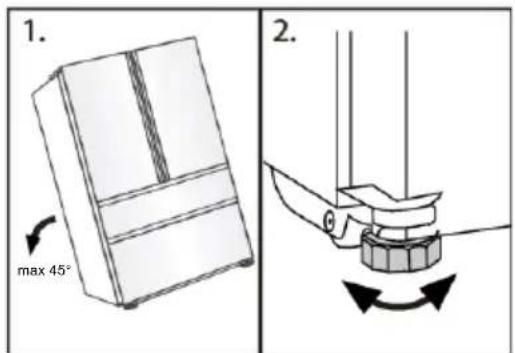

▶ Installera och nivellera apparaten på en lämplig plats med häns till användning och storlek.
▶ WARNING: Håll ventilationsöppningarna i apparaten eller i den inbyggda konstruktionen fria från hinder.
- Kontrollera att den elektriska informationen på typskylten överensstämmer med strömförsörjningen. Om den inte gör det, kontakta en elektriker.
▶ Apparaten drivs av en strömförsörjning på 220–240 VAC/50 Hz. Onormala spänningsvariationer kan göra att apparaten inte startar, skada temperaturkontrollen eller kompressorn eller la konstigt under drift. Om det är så, ska en automatisk regulator installeras.
▶ Använd inte adaptrar och förlängningskablar med flera kontakter.
▶ WARNING: Lägg inte flera bärbara uttag eller bärbara ström-försörjningsaggregat bakom produkten.
▶ WARNING: Se till att sladden inte fastnar eller skadas när produkten placeras.
▶ Trampa inte på strömkabeln.
▶ Använd ett separat jordat uttag för strömförsörjningen som är lä att komma åt. Apparaten måste jordas.
WARNING!
▶ Endast för UK: Apparatens strömkabel är försedd med en 3-polig jordad kontakt som passar ett standarduttag med 3 poler (jordad Klipp aldrig av eller demontera den tredje polen (jordad). Kontakten ska vara tillgänglig när apparaten är installerad.
▶ WARNING: Skada inte köldmediekretsen.
Daglig användning
Den här apparaten kan användas av barn från 8 års ålder och a personer med nedsatt fysisk, sensorisk eller mental förmåga om de har fått handledning eller instruktioner för säker användning och förstår de faror som är inblandade.
▶ Barn ska inte leka med apparaten.
▶ Barn i åldern 3-8 år får använda kylskåpet för att ta ut och sätta i mat. De får inte rengöra eller installera kylskåpet.
▶ Håll barn under 3 år borta från apparaten om de inte är under ständig uppsikt.
▶ Rengöring och skötsel ska inte utföras av barn utan uppsikt.
▶ Apparaten måste placeras så att kontakten är åtkomlig.
▶ Om kolgas av annan brandfarlig gas läcker ut i närheten av apparaten, stäng av ventilen för den läckande gasen, öppna dör och fönster och dra inte ur strömkabeln till kyl-/frysskåpet eller någon annan apparat.
▶ Observera att apparaten är inställd för drift vid ett specifikt temperaturintervall mellan 10 och 38 °C. Det kan hända att apparaten inte fungerar som den ska om den lämnas under en längre tid vid en temperatur över eller under det angivna intervallet.
För att förhindra personskada orsakad av fall eller elchock orsal av kontakt med vatten, ska instabila föremål (tunga objekt, behållare med vatten) inte placeras ovanpå apparaten.

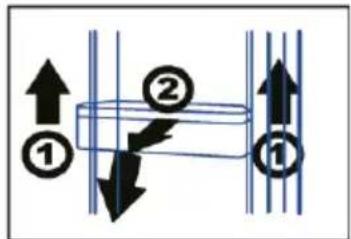

▶ Dra inte i dörrhyllorna. Dörren kan dras snett, flaskstället kan dras bort eller så kan apparaten välta.
- Öppna och stäng dörren endast med handtagen. Mellanrummet mellan dörren och skåpet är mycket smalt. Lägg inte händerna i dessa områden för att undvika att fingrarna kläms. Öppna eller stäng dörrarna till kyl-/frysskåpet endast när inga barn står inom dörrens rörelseområde.
WARNING!
▶ För att undvika förorening av livsmedel ska du följa följande anvisningar:
- Att hålla dörren öppen under långa perioder kan orsaka en betydande ökning av temperaturen i apparatens utrymmen.
- Rengör regelbundet ytor som kan komma i kontakt med livsmedel och tillgängliga dräneringssystem.
- Rengör vattentankar om de inte har använts under 48 timmar; spola vattensystemet anslutet till vattenförsörjning om vatten inte har använts på 5 dagar.
- Förvara rätt kött och fisk i lämpliga behållare i kylen, så att det inte kommer i kontakt med eller droppar på andra livsmedel.
- Tvåstjärniga frysfack är lämpliga för att förvara föfryst mat, förvara eller göra glass och göra isbitar.
- En-, två- och trestjärniga fack är inte lämpliga för infrysning av färsk mat.
- Om kylanordningen kommer att vara ur bruk under en längre period; stäng av apparaten, avfrosta, rengör, torka och låt dörren vara öppen för att förhindra att mögel utvecklas i apparaten.
Förvara aldrig öl eller drycker på flaska, vätskor i flaskor eller burkar (förutom högprocentiga spritdrycker), särskilt kolsyrade drycker i frysen, eftersom de spricker under frysning.
▶ Förvara inte explosiva ämnen t.ex. aerosolburkar med brandfarl drivmedel i den här produkten.
▶ Förvara inte mediciner, medel med bakterier eller kemikalier i apparaten. Den här apparaten är en hushållsapparat. Det rekom menderas inte att förvara material som kräver strikta temperatur
- Kontrollera livsmedlens skick om det har skett en uppvärmning friesen.
▶ Ställ inte in onödigt låg temperatur i kylskåpet. Minustemperatur kan förekomma vid höga inställningar. Varning: Flaskor kan spricka
Rör inte frysta varor med våta händer (bär handskar). Ät framför allt inte isglass omedelbart efter att den har tagits ut ur frysdeler Det finns riks att blåsor bildas på grund av köldskador. FÖRSTA hjälpen: håll den skadade kroppsdelen under rinnande kallt vatte Dra inte undan!
WARNING!
Rör inte insidan av frysens förvaringsutrymme när den är i drift, särskilt inte med våta händer, eftersom dina händer kan frysa fa på ytan.
▶ Koppla ur apparaten i händelse av strömavbrott eller före rengöring. Vänta i minst 7 minuter innan du startar apparaten igu Frekventa startar kan skada kompressorn.
▶ WARNING: Använd inte elektriska apparater inuti förvaringsutrymmet för matvaror, om de inte är av en typ som rekommender av tillverkaren.

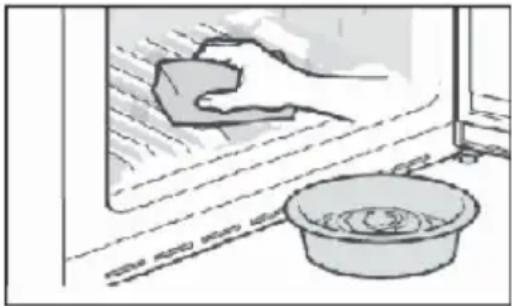

Underhåll/rengöring
▶ Barn som utför rengöring och underhåll ska hållas under uppsikt.
Koppla bort apparaten från elnätet innan du utför rutinunderhåll. Vänta i minst 5 minuter innan du startar apparaten igen. Frekver startar kan skada kompressorn.
▶ Håll i kontakten, inte kabeln, när du kopplar ur apparaten.
▶ Rengör inte apparaten med hårda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organisklösningar, sura eller alkaliska lösningar. Rengör med ett speciell rengöringsmedel för kyl-/frysskåp för att undvika skador. Använd varmt vatten och bikarbonatlösning – cirka en matsked bikarbon per liter/quart vatten. Skölj noggrant med vatten och torka torrt. Använd inte rengöringspulver eller andra slipande rengöring medel. Diska inte avtagbara delar i diskmaskin.
▶ Skrapa inte bort frost och is med vassa föremål. Använd inte sprayer, elektriska värmare som värmeelement, hårtork, ångtvättar eller andra värmekällor för att undvika skador på plastdelarna.
▶ WARNING: Använd inte mekaniska hjälpmedel för att skynda på avfrostningen, annat än de som rekommenderas av tillverkaren.
- Om elsladden skadas måste den bytas av tillverkaren, denr serviceombud eller liknande kvalificerad person för att undv faror.
▶ Försök inte att reparera, demontera eller modifiera apparaten själv. Kontakta vår kundtjänst angående reparationer.
- Om lamporna skadas måste de bytas av tillverkaren, denn serviceombud eller liknande kvalificerad person för att undv faror.
WARNING!
▶ Ta bort dammet på baksidan av enheten minst en gång om året för att undvika brandrisk och ökad energiförbrukning.
▶ Spruta eller spola inte i eller på apparaten under rengöringen.
▶ Använd inte vattenspray eller ånga för att rengöra apparaten.
▶ Rengör inte de kalla glashyllorna eller glasdörren med hett vatte Plötsliga temperaturförändringar kan göra att glaset spricker.
▶ Låt dörren vara öppen om apparaten inte ska användas under e längre tid, för att förhindra att det börja lukta illa i apparaten.
Information om köldmediegas
WARNING!
Apparaten innehåller det brandfarliga köldmediet ISOBUTANE (R600a). Se till att köldmediekretsen inte skadas under transport eller installation. Läckande köldmedium kan orsaka ögonskado eller antändas. Om en skada har uppstätt: håll borta från öppna eldkällor, ventilera rummet ordentligt, koppla inte in eller dra ut nätsladdarna till apparaten eller någon annan apparat. Informera kundtjänsten.
Om ögonen kommer i kontakt med köldmediet, skölj omedelbart under rinnande vatten och kontakta omedelbart en ögonspecialist. WARNING: Kylsystemet är under högt tryck. Rör inte vid det. Eftersom brandfarliga köldmedier används, ska apparaten installeras, hanteras och servas strikt enligt instruktionerna. Kontakta en professionell agent eller vår kundservice för att kassera apparaten
WARNING!
För kylskåp med is-vatten-funktion ska du vara uppmärksam på följande varning:
För apparater som inte är avsedda att anslutas till vattenför- sörjningen:
WARNING: fyll endast med dricksvatten.
För apparater avsedda att anslutas till vattenförsörjningen:
WARNING: anslut endast till dricksvatten.
Om du vill rengöra vattensystemet, se bruksanvisningen. Om du har några frågor, kontakta kundtjänsten.
Avsedd användning
Den här apparaten är avsedd för att kyla och frysa mat. Den har designats uteslutande för användning i hushåll och liknande tillämpningar som personalkök i butiker, kontor och andra arbetsmiljöer; bondgårdar och av kunder på hotell, motell och andra bostadsmiljöer samt inom bed-and-breakfast och cateringverksamhet. Den är inte avsedd för kommersiell eller industriell användning.
Det är inte tillåtet att ändra eller modifiera anordningen. Oavsiktlig användning kan orsaka faror och förlust av garantin.
Standarder och direktiv och
Denna produkt uppfyller kraven i alla tillämpliga EG-direktiv med motsvarande harmoniserade standarder och brittiska standarder, som tillhandahåller CE- och UKCA-märkning.
FÖRSIKTIGHET!

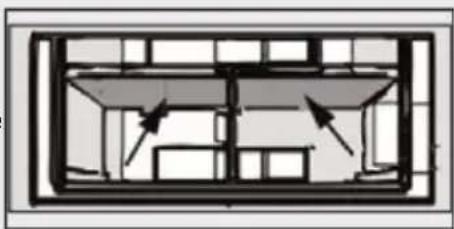

När du stänger dörren ska den vertikala dörrlisten på kylskåpets vänstra dörr vara böjd inåt (1).
Om du försöker stänga den vänstra dörren och den vertikala dörrlisten inte är böjd (2), bör du böja den först, annars kommer dörrlisten att träffa fästaxeln eller den högra dörren. På så sätt uppstår en skada på dörrhänget eller ett läckage.
Det finns en värmetråd på insidan av ramen. Ytans temperatur kommer att stiga något, vilket är normalt och påverkar inte apparatens funktion.
Uppmärksamma
På grund av tekniska förändringar och olika modeller kan vissa illustrationer i den här bruksanvisningen skilja sig från din modell.

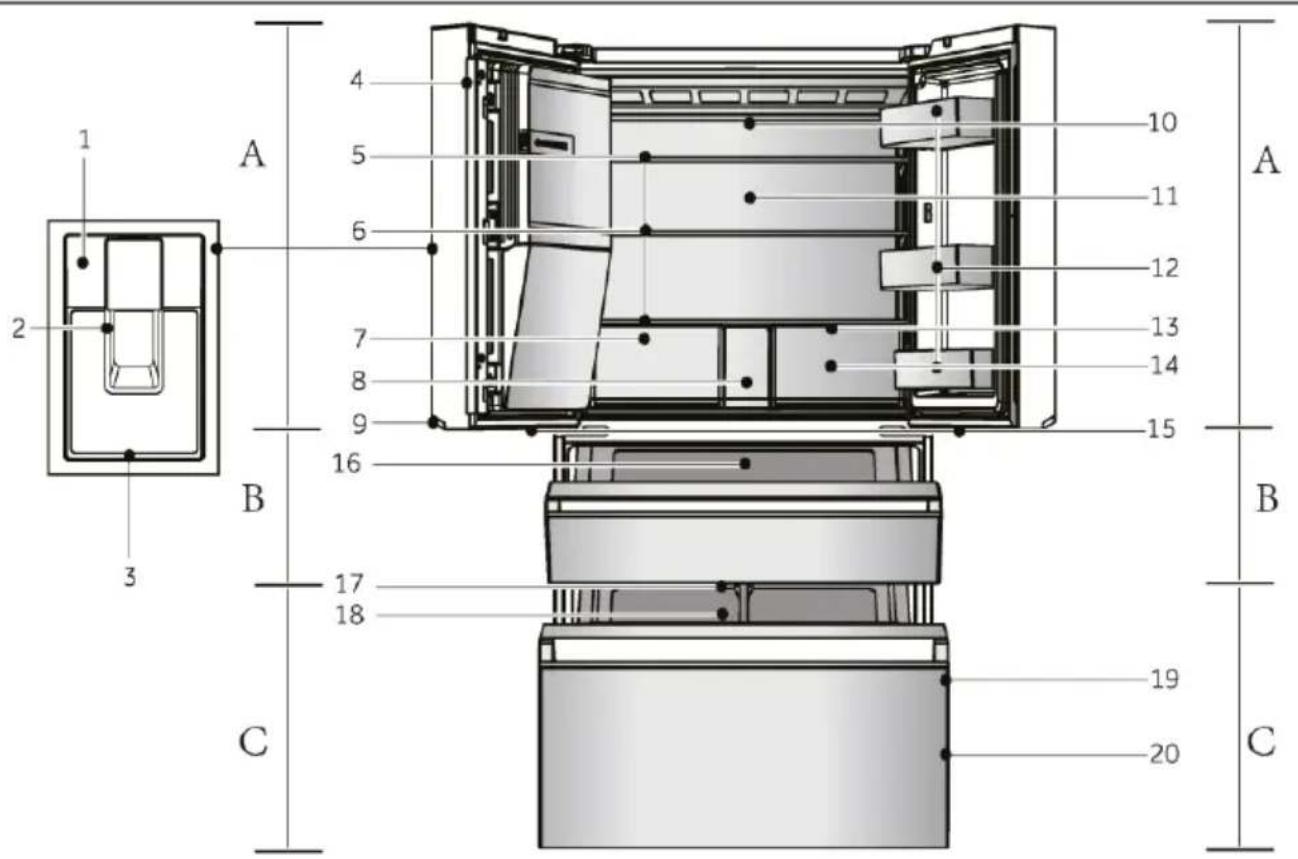

Modell (HFW7918EIMP/HFW7918EIMB/HFW7918EIMP(UK))
(Med ismaskin i dörren)
A: Kyldel
1 Kontrollpanel

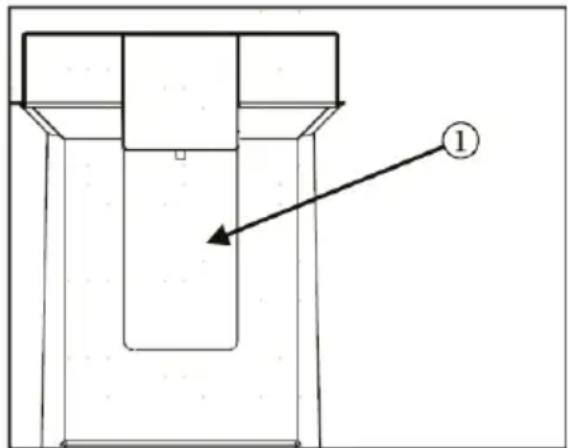

2 Dispenserspak
3 Droppbricka
4 Vertikal stomme

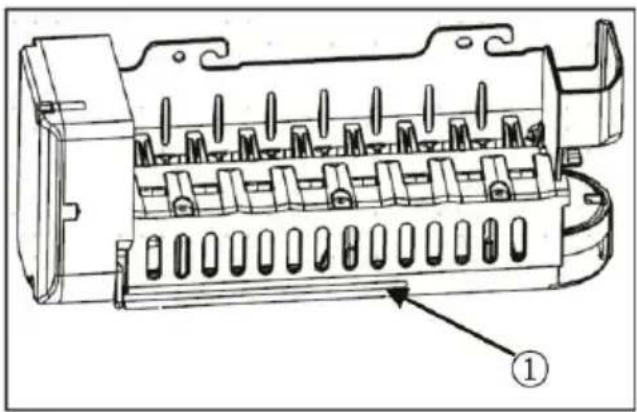

5 Automatisk ismaskin
6 Glashyllor
7 Humidity zone-låda

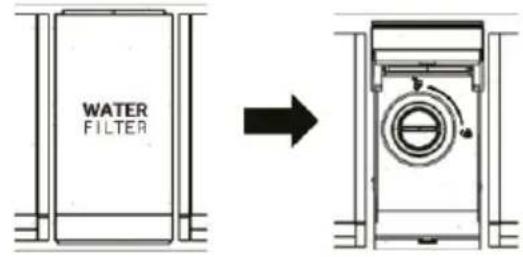

8 Vattenfilter-lock
9 Handtagslampa
11 Bakre lampa
12 Dörrhyllor
13 Luftintag (bakom lådor)
10 Luftintag och sensor (bakom panelen)
14 My Zone-låda
15 My Zone XL-lampa
B: My Zone XL-fack
16 My Zone XL-Iåda
C: Frysdel
17 Frysens lampa
18 Skjutbar bricka
19 Dörrhyllor
20 Fryslåda

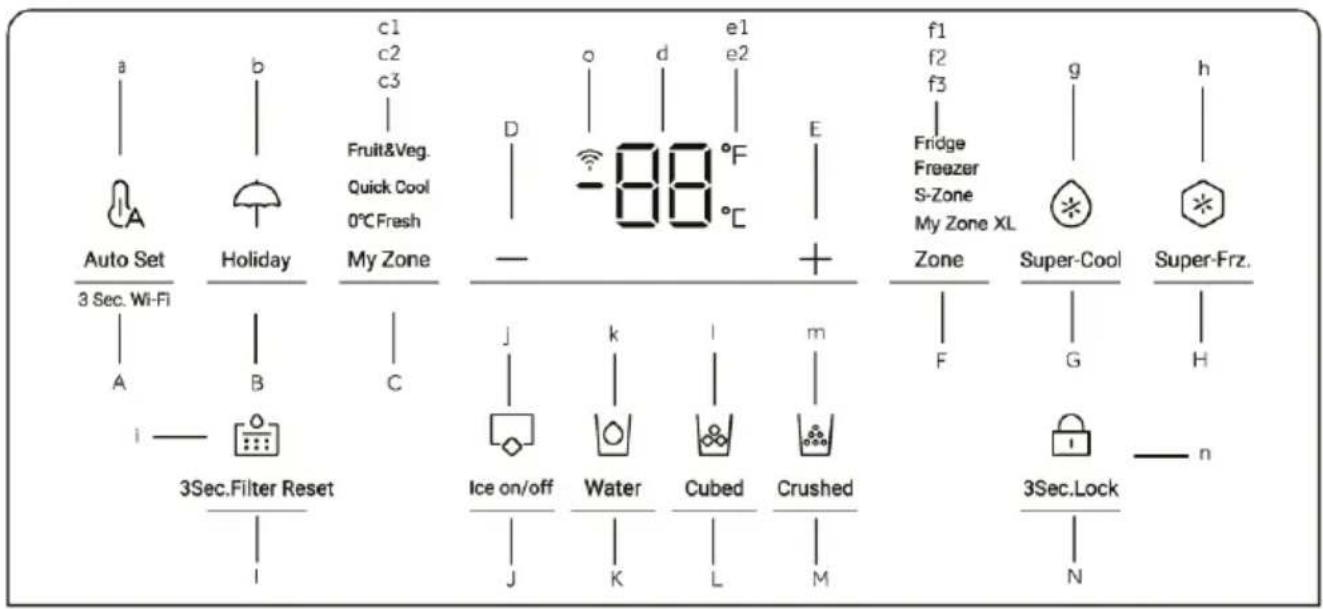

Kontrollpanel (HFW7918EIMP/HFW7918EIMB/HFW7918EIMP(UK))
Knappar:

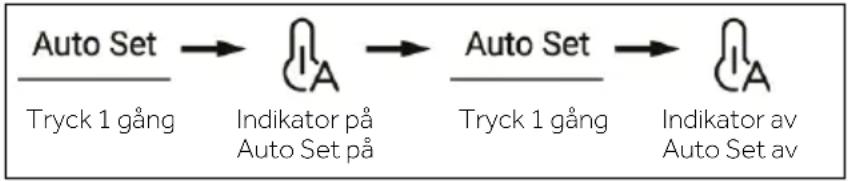

A Auto Set-läge 3 sek. Wi-Fi-inställning

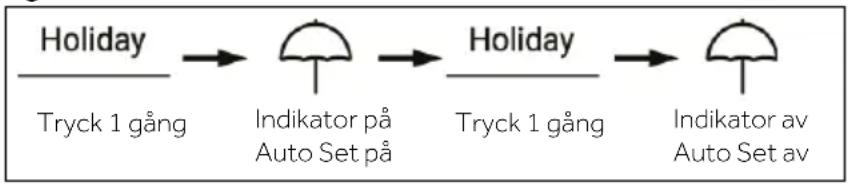

B Väljare Holiday-läge

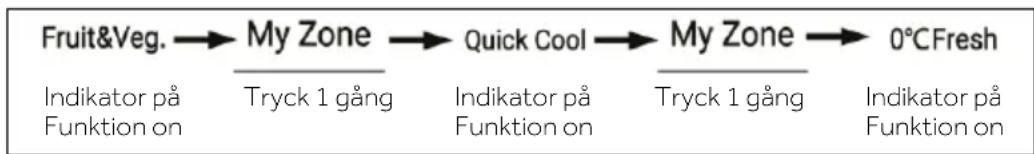

C Väljare My Zone-låda
D Temperaturjusteringsknapp "-"
E Temperaturjusteringsknapp "+"
F Zonväljare
G Väljare Super-Cool

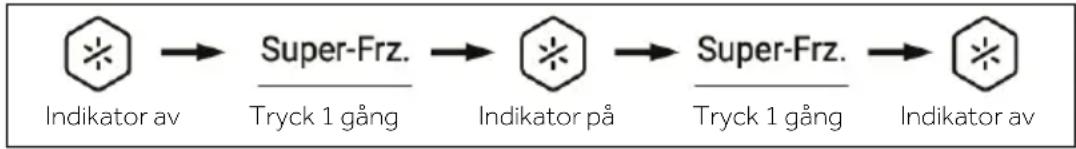

H Väljare Super-Freeze
I Väljare för filteråterställning

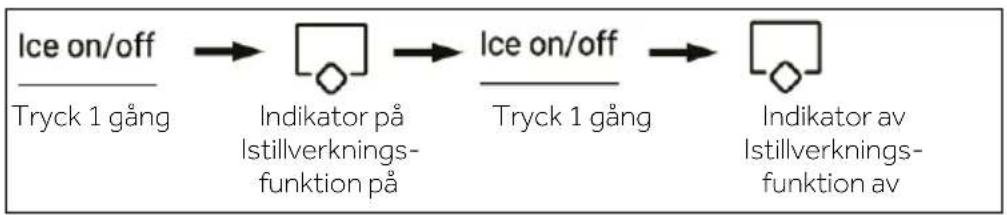

J Väljare Ismaskinsläge

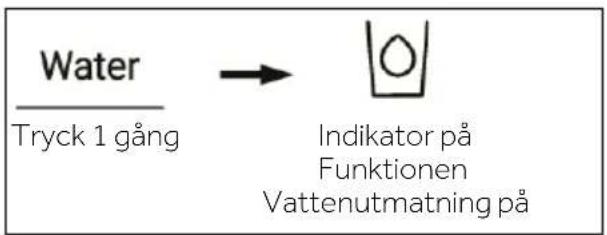

K Väljare Vattenutmatning- funktion

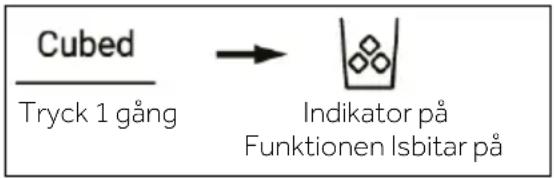

L Väljare Isbitar-funktion
f2 Frysskåpsindikator
f3 S-Zone (My Zone XL)-indikator

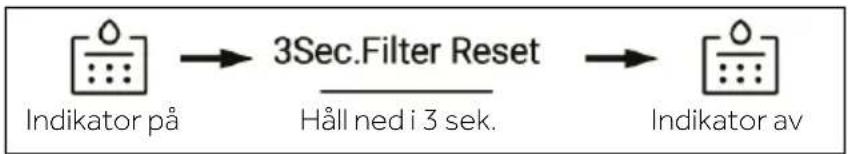

i Funktion Filteråterställning
j Ismaskinsläge
Knapparna på kontrollpanelen är sensorknappar som reagerar redan vid lätt beröring med fingret.
Slå på/av apparaten
Apparaten är i drift så snart den ansluts till strömförsörjningen.
När kylskåpet slås på för första gången, tänds indikatorn "d" (temperaturdisplay). Kyltemperaturen, S-Zone-temperaturen och frysens temperatur ställs automatiskt in på 5 °C, 5° C respektive -18 °C. Kanske är panellåset aktiverat.
Uppmärksamma
När apparaten sätts på efter att ha kopplats bort från elnätet kan det ta upp till 12 timma innan den uppnår rätt temperatur.
Töm apparaten innan du stänger av den. För att stänga av apparaten drar du ut sladden ur eluttaget.

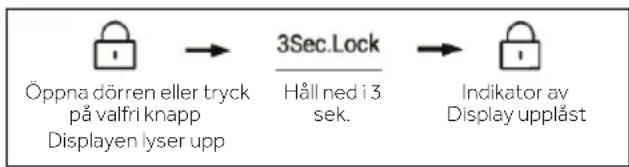

Lås/lås upp panel
▶ Automatiskt lås: När kyl-, frysskåpsdörren och S-Zone-dörren är stängda och ingen knapp rörs inom 30 sekunder, släcks och läses displayen automatiskt.
▶ Manuellt lås: När displayen är olåst trycker du på knappen "N" (panellås) och håller den intryckt i 3 sekunder, summern ringer en gång, indikatorn "n" (panellås) lyser och displayen är låst.
Justera temperaturen
Inomhustemperaturer påverkas av följande faktorer:
▶ Omgivningstemperatur
▶ Frekvens av dörröppning
▶ Mängden förvarade livsmedel
▶ Installation av apparaten
Justera temperaturen för kylen
- När displayen är upplåst trycker du på knappen "F" (zonväljare). Summern ringer en gång, indikatorn "f1" (kylskåpsindikator) blinkar och sedan kommer kylens temperaturinställningsläge.
- Tryck på knappen "D" (knappen för temperaturjustering "-") varje gång, summern ringer en gång, kylens inställda temperatur sänks med 1. Kylskåpets temperatur visas i sekvensen "9 °C -> 8 °C -> 7 °C -> 6 °C -> 5 °C -> 4 °C -> 3 °C -> 2 °C -> 1 °C".
- Tryck på knappen "E" (knappen för temperaturjustering "+" varje gång, summern ringer en gång, kylskåpet inställda temperatur höjs med 1. Kylskåpets temperatur visas i sekvensen "1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C -> 6 °C -> 7 °C -> 8 °C -> 9 °C".
Uppmärksamma
Om ingen åtgård vidtas inom 5 sekunder efter det att temperaturen har ställts in komme systemet automatiskt att fastställa och spara den inställda temperaturen.
Justera temperaturen för frysen
- När displayen är upplåst trycker du på knappen "F" (zonväljare). Summern ringer en gång, indikatorn "f2" (frysindikator) blinkar och sedan kommer frysens temperaturinställningsläge.
- Tryck på knappen "D" (knappen för temperaturjustering "-") varje gång, summern ringer en gång, frysens inställda temperatur sänks med 1. Frysskåpets temperatur visas i sekvensen "-14 °C -> -15 °C -> -16 °C -> -17 °C -> -18 °C -> -19 °C -> -20 °C -> -21 °C -> -22 °C -> -23 °C -> -24 °C".
- Tryck på knappen "E" (knappen för temperaturjustering "+" ) varje gång, summern ringer en gång, frysens inställda temperatur kommer att ökas med 1. Frysskåpets temperatur visas i sekvensen "-24 °C -> -23 °C -> -22 °C -> -21 °C -> -20 °C -> -19 °C -> -18 °C -> -17 °C -> -16 °C -> -15 °C -> -14 °C".
Uppmärksamma
Om ingen åtgård vidtas inom 5 sekunder efter det att temperaturen har ställts in komme systemet automatiskt att fastställa och spara den inställda temperaturen.
Justera temperaturen för My Zone XL (S-Zone)
När displayen är upplåst trycker du på knappen "F" (zonväljare). Summern ringer en gång, indikatorn "f3" (S-Zone-indikator) blinkar och sedan kommer temperaturinstäl- Iningsläget för S-zonen.
- Tryck på knappen "D" (knappen för temperaturjustering "-") varje gång, summern ringer en gång, S-Zonens inställda temperatur sänks med 1. S-Zonens temperatur visas i sekvensen "5 °C -> 4 °C -> 3 °C -> 2 °C -> 1 °C -> 0 °C -> -1 °C -> -2 °C -> -3 °C -> -4 °C -> -5 °C".
- Tryck på knappen "E" (knappen för temperaturjustering "+" varje gång, summern ringer en gång, S-Zonens inställda temperatur höjs med 1. S-Zonens temperatur visas i sekvensen "-5 °C -> -4 °C -> -3 °C -> -2 °C -> -1 °C -> 0 °C -> 1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C".
Uppmärksamma
Om ingen åtgård vidtas inom 5 sekunder efter det att temperaturen har ställts in komme systemet automatiskt att fastställa och spara den inställda temperaturen.

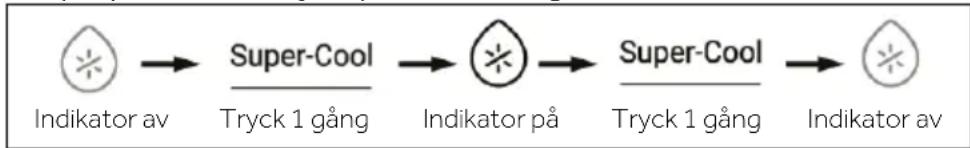

Super-Cool-funktion
- När displayen är upplåst trycker du på knappen "G" (Super-Cool-väljare), summern ringer en gång, indikatorn "g" (Super-Cool-funktion) lyser och Super-Cool-funktionen slås på.
- När indikatorn "g" (Super-Cool-funktion) lyser trycker du på knappen "G" (Super-Coolväljare), summern ringer en gång, indikatorn "g" (Super-Cool-funktion) slocknar och Super-Cool-funktionen stängs av.
- När Super-Cool-funktionen har aktiverats stänger kylskåpet automatiskt av funktionen när den har pågått i mer än 4 timmar. Om du vill avsluta manuellt kan du trycka på knappen "G" (Super-Cool-väljare) för att stänga av den.
Uppmärksamma
I Super-cool-läget kan kylens temperatur inte justeras. Om du trycker på knappen "D" (knappen för temperaturjustering "-") eller knappen "E" (knappen för temperatur-justering"+") för att justera temperaturen i kylskåpet, blinkar indikatorn "g" (Super-Cool-funktion) och en signal ljuder för att indikera att åtgärden inte kan utföras.
När Super-cool-funktionen är aktiverad kan Auto-set-funktionen inte slås på samtidigt på grund av de olika kontrollägena. När du väljer en funktion som står i konflikt med en annan funktion avslutas den ursprungliga funktionen automatiskt.
Detta kylskåp har mänsklig sensorfunktion. Kontrollpanelen, handtagslampan och projektionslampan tänds automatiskt om användaren närmar sig kylskåpet. I olåst läge håller du in knappen "G" (väljare för Super-cool-läget) i 3 sekunder, summern ringer en gång och den mänskliga sensorfunktionen stängs av. Den mänskliga sensorfunktionen kan också slås på med samma funktion.
- När displayen är upplåst trycker du på knappen "H" (väljare för Super-Freeze), summern ringer en gång, indikatorn "h" (Super-Freeze-funktion) lyser och Super-Freeze-funktionen slås på.
- När indikatorn "h" (Super-Freeze-funktion) lyser trycker du på knappen "H" (väljare för Super-Freeze), summern ringer en gång, indikatorn "h" (Super-Freeze-funktion) slocknar och Super-Freeze-funktionen stängs av.
- När Super-Freeze-funktionen har aktiverats stänger kylskåpet automatiskt av funktionen när den har pågått i mer än 50 timmar. Om du vill avsluta manuellt kan du trycka på knappen "H" (väljare för Super-Freeze) för att stänga av den.
Uppmärksamma
Under Super Freeze-läget kan frysens temperatur inte justeras. Om du trycker på knappen "D" (knappen för temperaturjustering "-") eller knappen "E" (knappen för temperaturjustering "+" ) för att justera temperaturen i frysskåpet, blinkar indikatorn "h" (Super-Freeze-funktion) och en signal ljuder för att indikera att åtgården inte kan utföras.
Super Freeze-funktionen är utformad för att bevara näringsvärdet i fryst mat. Der kommer att frysa mat på kortast möjliga tid. Om stora mängder frysta livsmedel ska frysas in samtidigt bör Super-Freeze-funktionen ställas in 24 timmar i förväg, så att frysens temperatur är korrekt för att kyla ner varorna. Vid denna tidpunkt förbättra frysens fryshastighet, maten kan frysas snabbt, matens näring bevaras effektivt och förvaringen blir effektiv.
När Super-Freeze-funktionen är aktiverad kan Auto-set-funktionen inte slås på samtidigt på grund av de olika kontrollägena. När du väljer en funktion som står i konflik med en annan funktion avslutas den ursprungliga funktionen automatiskt.
Auto Set-läge
- När displayen är upplåst trycker du på knappen "A" (väljare för Auto Set-läget), summern ringer en gång, indikatorn "a" (Auto Set-läge) lyser och Auto Set-funktionen slås på.
- När indikatorn "a" (Auto Set-läge) lyser trycker du på knappen "A" (väljare för Auto Set-läget), summern ringer en gång, indikatorn "a" (Auto Set-läge) slocknar och Auto Set-funktionen stängs av.
I Auto Set-läget kan kylens eller frysens temperatur inte justeras. Om du trycker på knappen "D" (knappen för temperaturjustering "-") eller knappen "E" (knappen för temperaturjustering "+" ) för att justera temperaturen i kyl- eller frysskåpet, blinkar indikatorn "a" (Auto Set-läge) och en signal ljuder för att indikera att åtgärden inte kan utföras.
Om funktionen "Super-Cool" eller "Super-Freeze" är inställd i Auto Set-läget, på grund av olika kontrollmetoder, släcks indikatorn "a" (Auto Set-läge) och Auto Set-funktionen avslutas automatiskt.
I Auto Set-läget kan temperaturen i S-Zonen justeras manuellt efter behov.
Holiday-läge
Holiday-läget är utformat för att inte använda kylskåpet under en längre tid. När Holiday-läget är aktiverat är frysen under normal kontroll och kylens temperatur är automatiskt inställd på 17 °C. Den faktiska temperaturen är inte högre än 17 °C, vilket förhindrar konstig lukt som orsakas av för hög temperatur och bidrar samtidigt till att minska energiförbrukningen.
- När displayen är upplåst trycker du på knappen "B" (väljare Holiday-läge), summern ringer en gång, indikatorn "b" (Holiday-läge) lyser och Holiday-funktionen slås på.
- När indikatorn "b" (Holiday-läge) lyser trycker du knappen "B" (väljare för Holiday-läget), summern ringer en gång, indikatorn "b" (Holiday-läge) slocknar och Holiday-funktionen stängs av.
- I olåst läge håller du knappen "B" (väljare för Holiday-läget) intryckt i 3 sekunder, summern ringer en gång och projektionslampan stängs av. Projektionslampans funktion kan också slås på med samma funktion.
Uppmärksamma
- I Holiday-läget kan kylens temperatur inte justeras. Om du trycker på knappen "D" (knappen för temperaturjustering "-") eller knappen "E" (knappen för temperatur-justering "+" ) för att justera temperaturen i kylskåpet, blinkar indikatorn "b" (Holiday-läget) och en signal ljuder för att indikera att åtgården inte kan utföras.
- Innan du använder Holiday-funktionen, töm kylen för att förhindra att maten blir dålig i den. När Holiday-funktionen är påslagen kan funktionerna "Auto Set", "Fridge" och "Super-Cool" inte aktiveras samtidigt.
- I Holiday-funktionen kommer inställningarna av "Fruit&Veg, Quick Cool, 0°C Fresh" i Myzone att stängas av och temperaturen i Myzone kan inte justeras. Kylskåpsfacke och Myzone visas i den tidigare inställningen när du lämnar Holiday-funktionen
My Zone-låda
- När displayen är upplåst trycker du på knappen "C" (väljare för My Zone-låda), summern ringer en gång, indikatorn "c1" (Fruit & Vegetable-läge), indikatorn "c2" (Quick Cool-läge) och indikatorn "c3" (0 °C Fresh-läge) tänds i följd.
- När indikatorn "c1" (Fruit & Vegetable-läge) lyser trycker du på knappen "C" (väljare för My Zone-låda), summern ringer en gång, indikatorn "c1" (Fruit & Vegetable-läge) slocknar, Fruit & Vegetable-funktionen stängs av och indikatorn "c2" (Quick Cool-läge) lyser.
- När indikatorn "c2" (Quick Cool-läge) lyser trycker du knappen "C" (väljare för My Zone-låda), summern ringer en gång, indikatorn "c2" (Quick Cool-läge) slocknar, Quick Cool-funktionen stängs av och indikatorn "c3" (0 °C Fresh-läge) lyser.
- När indikatorn "c3" (0 °C Fresh-läge) lyser trycker du knappen "C" (väljare för My Zone-låda), summern ringer en gång, indikatorn "c3" (0 °C Fresh-läge) slocknar, 0 °C Fresh-funktionen stängs av och indikatorn "c1" (Fruit & Vegetable-läge) lyser.
- I olåst läge håller du knappen "C" (väljare för My Zone-låda) intryckt i 3 sekunder, summern ringer en gång och handtagslampan stängs av. Handtagslampan kan också slås på med samma funktion.
Uppmärksamma
När kylskåpet ansluts till el för första gången slås funktionen Fruit & Vegetable automatiskt.
När funktionen "0°C Fresh" eller "Quick Cool" är vald bör temperaturen i kylrummet ställas in på mellantemperaturen (5 °C) eller lägre för att säkerställa en optimal förvaringsmiljö.
Filterfunktion
När kylskåpet har varit i drift i sex månader tänds påminnelseindikatorn "i" (återställningsfunktionen för filter) för att påminna användaren om att byta ut filtret mot ett nytt. När filtret byts ut, håll in knappen "I" (väljare Filter Reset-funktion) intryckt i 3 sekunder för att avbryta påminnelsen, tidtagningen kommer att återställs med en summer som ringer.
Uppmärksamma
Filtrets normala livslängd är sex månader. Det rekommenderas att filtret byts ut var sjätte månad.
Ismaskinsläge
- I olåst läge trycker du på knappen "J" (väljare för Ismaskinsläget), summern ringer en gång, indikatorn "j" (Ismaskinsläge) lyser och Ismaskinsläget slås på.
- När indikatom "j" (Ismaskinsläge) lyser trycker du på knappen "J" (väljare Ismaskinsläge), summern ringer en gång, indikatorn "j" (Ismaskinsläge) slocknar och Ismaskinsläget stängs av.
Uppmärksamma
När Ismaskinsläget är avstängt blinkar is på/av när användaren tar isbitar eller krossad is, för att informera användaren om att Ismaskin-funktionen är avstängd.
I vilket läge som helst (läst eller olåst) trycker du på knappen "K" (väljare för funktionen Vattenutmatning), summern ringer en gång, indikatorn "k" (funktionen Vattenutmatning) tänds och sedan slås funktionen för Vattenutmatning på.
Uppmärksamma
- När indikatorn "k" (funktionen Vattenutmatning) lyser, slocknar indikatorn "l" (funktionen Isbitar) och indikatorn "m" (funktionen Krossad is) slocknar. När du har tryck på dispenserspaken kommer vatten att flöda ut ur vattenuttaget.
- När tiden för vattenutmatning när 150 s kommer kylskåpet att pipa och hålla vatten tills tiden när 180 s, vattnet kommer att stängas av och vattenventilen går in i 200 s skyddstid, och sedan kan vattenutmatning utföras igen.
- När den kumulativa vattenutmatningstiden när 8min inom 10min går vattenventilen in i 200s skyddstid, och vattenutmatningen kan då utföras igen.
Väljare Is-funktion
I vilket läge som helst (läst eller olåst) trycker du på knappen "L" (väljare för funktionen Isbitar), summern ringer en gång, indikatorn "l" (funktionen Isbitar) tänds och sedan slås funktionen för Isbitar på.
Uppmärksamma
- När indikatorn "l" (funktionen Isbitar) lyser, slocknar indikatorn "k" (funktionen Vattenutmatning) och indikatorn "m" (funktionen Krossad is) slocknar. När mikrobrytaren på fördelaren har tryckts ned flödar krossad isbitar ut ur öppningen.
- När ismaskinen slås på för första gången lyser indikatorn "l" och "m" synkront med minnet för det senaste läget. När ismaskinen först ansluts till el för att fungera, är funktionen Krossa is avständ som standard.
- Tryck på dispenserns mikrobrytare, lampan tänds när locket är öppet. Därefter börjar motorn som krossar isen att rotera moturs för att trycka isbitar. Lossa mikrobrytaren på dispensern, lampan slocknar när motorn som krossar isen stannar, dispenserns lock stängs efter 5 sekunder.
- Om läget för lsbitar varar längre än 50 sekunder, kommer en summer att börja varna (knacka) för att meddela användarna att de ska stänga av den. När tiden när 1 minut tvingas den att stoppa läget lsbitar. Läget aktiveras igen nästa gång knappen trycks i
- Om kylskåpsdörren öppnas under läget lsbitar stannar motorn som levererar isen. Locket på dispensern är stängt och dispenserns lampa är släckt och läget Krossad är stoppad.
- Det är inte tillåtet att försöka mata ut is när kylskåpsdörren är öppen.

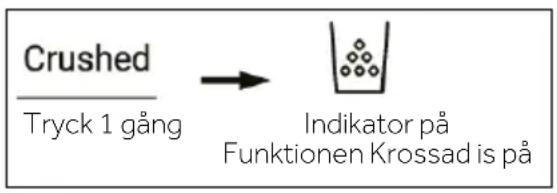

Krossad is-funktion
I vilket läge som helst (läst eller olåst) trycker du på knappen "M" (väljare för funktionen Krossad is), summern ringer en gång, indikatorn "m" (funktionen Krossad is) tänds och funktionen för Krossad is slås på.
Uppmärksamma
- När indikatorn "m" (funktionen Krossad is) lyser, slocknar indikatorn "k" (funktionen Vattenutmatning) och indikatorn "l" (funktionen Isbitar) slocknar. När mikrobrytaren på fördelaren har tryckts ned flödar krossad is ut ur öppningen.
- Tryck på dispenserns mikrobrytare, lampan tänds när locket är öppet. Därefter börjar motorn som krossar isen att rotera medurs för att trycka isbitar. Lossa mikrobrytaren på dispensern, lampan slocknar när motorn som krossar isen stannar, dispenserns lock stängs efter 5 sekunder.
- Om läget för Krossad is varar längre än 50 sekunder, kommer en summer att börja varna (knacka) för att meddela användarna att de ska stänga av den. När tiden när 1 minut tvingas den att stoppa läget Krossad is. Läget aktiveras igen nästa gång knappen trycks in.
- Om kylskåpsdörren under läget Krossad is stanna motorn som levererar isen om dispenserns lock är stängt och dispenserns lampa är släckt och läget Krossad is stoppas.
- Det är förbjudet att krossa is när kylskåpsdörren är öppen.

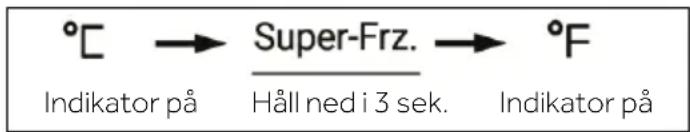

Växla mellan grader Celsius och Fahrenheit
- Standardinställningen för kylskåpet är Celsius.
- När displayen är olåst håller du in knappen "H" (väljare för Super-Freeze) i 3 sekunder, summern ringer en gång, indikatorn "e2" (grader Celsius) slocknar och indikatorn "e1" (grader Fahrenheit) lyser.
EPP-funktion
I olåst läge, tryck kontinuerligt på knappen "H" (väljare för Super-Freeze) och knappen "A" (väljare för Auto Set-läget) 5 gånger (inom 5 sekunder), summern ringer en gång och EPP-funktionen stängs av. EPP-funktionen kan också slås på med samma operation.
Larm för öppen dörr
Om någon dörr hålls öppen för länge eller om dörren inte stängs ordentligt ger kylskåpet ifrån sig ett larm med bestämda intervaller för att påminna dig om att stänga dörren i tid.
Spara inställningar
Det momentana arbetsläget vid avstängning sparas. När du slår på strömmen igen fungerar apparaten som den gjorde innan strömmen stängdes av.
Inställning av Wifi-läge
I APP-HOPKOPPLINGSLÄGE
Steg 1
• Ladda ner hOn-appen i butikerna.
Skapa ditt konto i hOn-appen eller logga in om du redan har ett konto.
Steg 3 Följ instruktionerna för hopkoppling i hOn-appen.
Så här aktiverar du Wi-Fi-modulen:
- Tryck på knappen "A" på kontrollpanelen i 3 sekunder för att aktivera Wi-Fi-modulen.
- Wi-Fi-modulen är påslagen och Wi-Fi-ikonen börjar blinka
- Om kylskåpet är registrerat men Wi-Fi är avstängt blinkar ikonen
- Om kylskåpet är registrerat och anslutet är Wi-Fi-ikonen alltid på
- För att återställa Wi-Fi, tryck på knappen "A" på kontrollpanelen i 3 sekunder
Instruktioner för ismaskin
WARNING!
▶ Anslut endast till dricksvatten.
Anslutning av vattenledningen får endast installeras av en kvalificerad rörmokare och i enlighet med lokala lagar och bestämmelser om vattenkvalitet.
Uppmärksamma
Installationen av vattenledningen omfattas av garantin för apparaten.
Ansluta vatten till apparaten
-

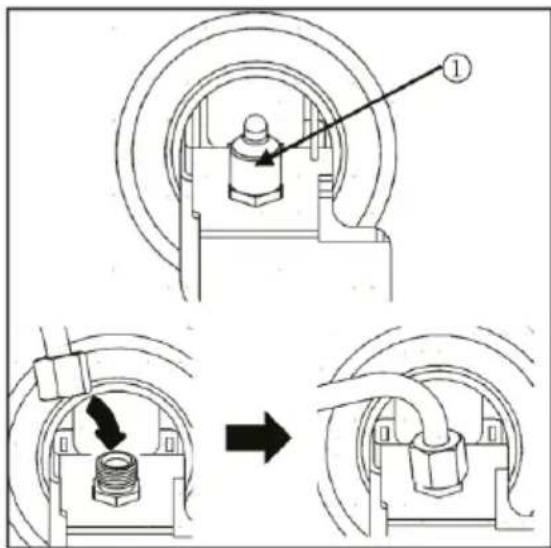

Ta bort gummipluggen (1) från vatteninloppsventilen.
-
Tryck fast vattenslangen på vatteninloppsventilen och dra åt flänsmuttern. Vattenledningen måste kapas på mitten för användning. Den andra delen används som reservdel.

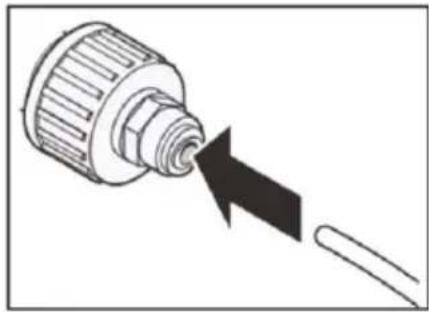

Anslutning till vattenkranen
Denna funktion är endast tillgänglig på vissa modeller.
-
Skjut in vattenslangen i hålet på krananslutningen som medföljer tillbehören. Röret ska hållas stadigt medan kopplingen trycks på röret.
-
Se till att gummibrickan är monterad på insidan av krananslutningen innan du skruvar fast den på kranen.
En separat koppling eller adapter kan behöva köpas om din kranarmatur inte matchar gängstorleken på den medföljande kopplingen.
Kontrollera vattenanslutningen
Denna funktion är endast tillgänglig på vissa modeller.
Slå på vattentillförseln och slå på apparaten. Kontrollera noggrant alla kopplingar för att se om det kan läcka på grund av dåligt monterade slangar.
▶ Tryck och håll ned 3Sec.Filter Reset-knappen i tre sekunder. Det nya vattenfiltret har aktiverats.
Placera en kopp under vattendispensern för att kontrollera att vatten rinner genom apparaten.
- Kontrollera ännu en gång att det inte finns några läckor i anslutningsröret.
Is- och vattendispenser
Innan du använder is- och vattendispensern
FÖRSIKTIGHET!
Håll barn borta från dispensern för att förhindra att de leker med eller skadar kontrollerna.
FÖRSIKTIGHET!
Häll ut de första isbitarna som produceras (cirka 20 isbitar och 7 koppar vatten). Gör detta varje gång apparaten inte har används under en längre tid.
Rengör vattendispenseringssystemet om det inte har använts på 48 timmar. Spola vattensystemet som är anslutet till en vattenförsörjning om det inte har tagits vatten på 5 dagar.
För att rengöra vattendispenseringssystemet ska man spola vattnet genom dispensern i cirka 5 minuter. Kasta sedan bort de första fem issatserna.
▶ Använd inte tunna kristall- eller porslinskoppar när du matar ut vattnet eller isen.
Uppmärksamma
▶ Om du öppnar frysskåpsdörren medan vatten matas ut slutar vattnet att rinna.
▶ Om du öppnar kylskåpsdörren medan vatten, isbitar eller krossad is matas ut, pausa utmatningen. När du stänger dörren fortsätter det valda alternativet att matas ut.
▶ Om koppen är för liten kan vatten stänka ut ur eller helt missa att fylla koppen.
Använd en kopp med en kant på över 68 mm i diameter vid utmatning av vatten, isbitar eller krossad is.
- Om ismaskinen producerar mindre isbitar, eller om isbitarna klumpas ihop kar vattenmängden till ismaskinen vara låg på grund av otillräckligt vatten i vatter tanken. Om isen inte används ofta eller om frysens inställda temperatur är för varm kan den också klumpa ihop.
Det är normalt att mjölkaktigt/grumligt vatten matas ut efter att vattenfiltret har bytts ut. Luften i vattnet kommer så småningom att klarna. Det är säkert att dricka vattnet under denna övergångsperiod.
Använda is- och vattendispensern
Tryck på knappen för val av dispenser upprepade gånger tills lampan ovanför den indikator som du vill ha tänds.
Tryck på dispenserspaken (1) med ett glas eller annan behållare för att mata ut isbitar, vatten eller krossad is.
Rengöring av is- och vattenutloppet

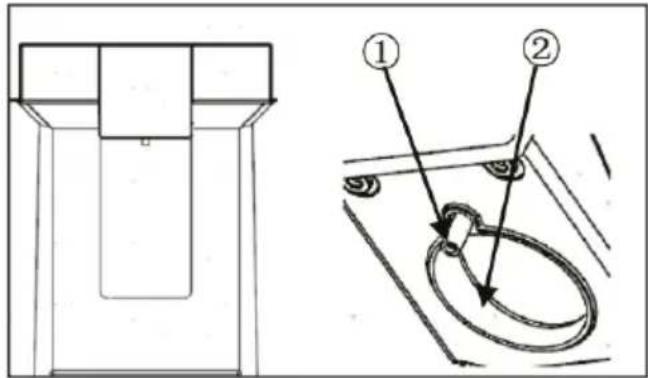

Torka av vattenutloppet (1) eller isutloppet (2) ofta med en ren trasa eftersom det lätt kan bli smutsigt.
Ludd från en trasa kan fästa vid utloppen.

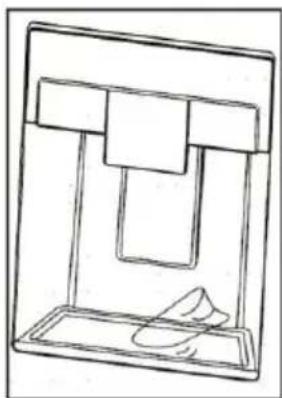

Torka av hela området med en fuktig trasa. Dispenserbrickan kan lätt bli våt på grund av spilld is eller vatten.
Denna funktion är endast tillgänglig på vissa modeller.
Denna funktion kan variera beroende på vilken modell du har köpt.
Innan du använder ismaskinen för inomhusbruk
Denna funktion är endast tillgänglig på vissa modeller.
▶ Ismaskinen producerar is normalt när det har gått ungefär 48 timmar efter apparaten installerats för första gången.
▶ Om isbehållaren är helt fylld med is slutar isproduktionen.
Ljudet av is som faller ner i isbehållaren är normalt.
▶ Om isbitar förvaras i isbehållaren under en längre tid kan de klumpa ihop sig och inte separeras. Töm i så fall isbehållaren och gör ny is.
FÖRSIKTIGHET!
Det är normalt att grumligt vatten matas ut efter att vattenfiltret har bytts ut. Luft i vattnet försvinner så småningom. Vattnet är säkert under tiden säkert att dricka.
Den första isen och vattnet som matas ut kan innehålla partiklar eller lukt från vattenledningen eller vattentanken.
- Om missfärgad is matas ut, kontrollera vattentanken och vattentillförseln för att se om det finns en möjlig källa. Använd inte isen eller vattnet förrän problemet å åtgärdat.
Rör inte isuttaget eller den automatiska ismaskinen med handen eller ett verktyg.
Häll is i ett glas innan du fyller det med vatten eller andra drycker. Stänk uppstår om isen tappas i ett glas redan innehåller vätska.
Använd aldrig ett glas som är ovanligt smalt eller djupt. Isen kan fastna i ispassagen och påverka apparatens prestanda.
Håll glaset på lämpligt avständ från isuttaget. Ett glas som hålls för nära utloppet kan förhindra att is matas ut.
Kassera isen i isbehållaren om du åker på semester eller om ett längre strömavbrott inträffar. Vatten från smältande is kan droppa från dispensern på golvet.
Ismaskin för inomhusbruk
Den automatiska ismaskinen kan automatiskt göra 100–190 isbitar inom en 24-timmarsperiod om förhållandena är gynnsamma. Denna mängd kan variera beroende på miljön (omgivningstemperaturen runt apparaten, hur ofta dörren öppnas, mängden mat som förvaras i apparaten, etc.).
(1) Automatisk avstängning (känselarm)

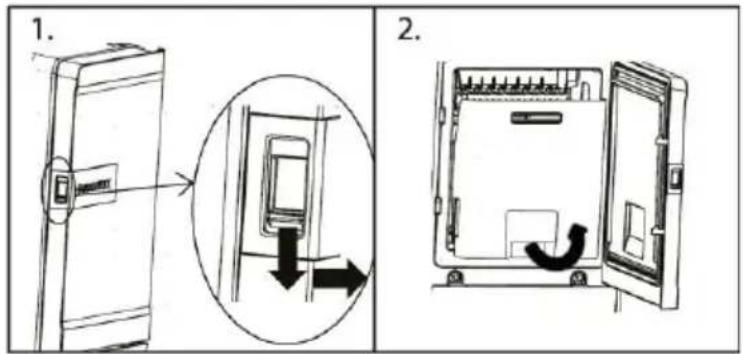

Ta bort/sätta tillbaka facket för isförvaring
Om endast krossad is används, kan rännan för isutmatning blockeras av frost. Ta bort frost som ansamlats genom att ta bort isbehållaren och rensa passagen med en gummispatel. Att mata ut isbitar med jämna mellanrum hjälper till att förhindra att frost bildas.

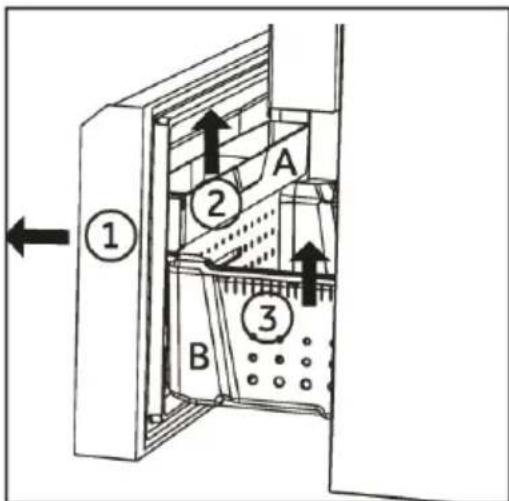

- Dra försiktigt i handtaget för att öppna isfacket.
- För att ta bort isbehållaren (för inomhusbruk) tar du tag i det främre handtaget, lyfter lätt på der nedre delen och drar långsamt ut behållaren enligt bilden.
- Sätt tillbaka isbehållaren (för inom husbruk) i omvänd ordningsföljd.
Rör inte den automatiska ismaskinens mekaniska delar med handen eller någo annat mekaniskt redskap. Om du gör det kan det orsaka allvarliga skador eller skador på apparaten.
Ta inte isär, reparera eller ändra den automatiska ismaskinen. Dessa åtgärder bör endast utföras av en servicetekniker.
▶ Håll barn borta från dispensern.
Se till att isbehållaren är korrekt placerad när du sätter tillbaka den.
WARNING!
Lägg inte denna isbehållare i vatten och spruta inte på den! Använd en våt, mjuk trasa för att rengöra isbehållaren (vid behov).
Vattenfilter
Innan du byter ut vattenfiltret
WARNING!
Låt inte barn ha tillgång till små delar under installationen av produkten.
Använd inte vatten som är mikrobiologiskt osäkert eller av okänd kvalitet utar tillräckligt desinfektion före eller efter systemet. System certifierade för cystreduktion får användas för desinficerat vatten som kan innehålla filtrerbara cystor.
Uppmärksamma
▶ Testerna har utförts under normala laboratorieförhållanden, men den faktiska prestandan kan variera.
Det är viktigt att tillverkarens rekommenderade krav på installation, underhåll och filterbyte uppfylls för att produkten ska fungera som den ska.
FÖRSIKTIGHET!
▶ Installera inte om vattentrycket överstiger 827 kPa. Om vattentrycket överstiger 827 l måste du installera en tryckbegränsningsventil. Kontakta en VVS-montör om du är osäker på hur du ska kontrollera vattentrycket.
▶ Installera inte där vattenslag kan uppstå. Om det förekommer vattenslag måste du installera en tryckreducerare. Kontakta en VVS-montör om du är osäker på hur du ska kontrollera detta tillstånd.
▶ Installera inte på varmvattenledningar. Den högsta vattentemperaturen för detta filtersystem är 37,8 °C.
▶ Skydda filtret från frysning. Töm filtret när temperaturen sjunker under 4,4 °C.
Engångsfilterpatronen MÅSTE bytas ut var sjätte månad, vid den nominella kapaciteten eller om en märkbar minskning av flödeshastigheten uppstår.
- Om en återflödesskyddsanordning installeras på ett vattensystem måste en anordning för att kontrollera trycket på grund av termisk expansion installeras.
▶ Se till att alla slangar och kopplingar är säkra och fria från läckage.
Byte av vattenfilter
Filtret måste bytas var sjätte månad eller när vattenfilterindikatorn på kontrollpanelen tänds eller när vattendispenserns effekt minskar.
För att köpa ett ersättningsfilter:
- Använd ersättningspatron: HRXWF,
- Besök din lokala återförsäljare eller distributör. För ytterligare hjälp, besök vår webbplats på www.haierspares.eu
Uppmärksamma
▶ När vattenfiltret byts ut rinner en liten mängd vatten (cirka 1 oz. eller 25 cc) ut.
▶ Linda en trasa runt vattenfiltrets främre del för att samla upp eventuellt läckande vatten. Håll vattenfiltret upprätt när du tagit bort det för att förhindra att vatten som återstår rinner ut ur vattenfiltret.
- Lyft upp vattenfilter-locket.
- Ta bort engångsvattenfiltret.
- Byt ut mot ett nytt vattenfilter. Sätt i det nya filtret i filterhuvudet och vrid det medurs tills pilen på det nya filtret ligger i linje med pilen på filterhuvudet. Sväng tillbaka filtret i facket.
-
Stäng locket till vattenfiltret.
-
- Tryck och håll ned knappen 3Sec.Filter Reset i 3 sekunder.
- Häll ut vatten i cirka 5 minuter för att avlägsna instängd luft och föroreningar.
FÖRSIKTIGHET!
- Om filtren inte byts ut vid behov eller om du använder vattenfilter som inte är auktoriserade av Haier kan filterpatronen läcka och leda till egendomsskador.
Vattenfilter
Modell: Haier HRXWF
▶ Systemet är certifierat av IAPMO R&T enligt NSF/ANSI standarderna 42, 53, 401 och P473 för den minskning av kraven som anges i databladet för prestanda och iapmort.org.
▶ Den faktiska prestandan kan variera beroende på lokala vattenförhållanden.
Riktlinjer för tillämpning/parametrar för vattenförsörjning
Serviceflöde: 0,5 gpm (1,89 lpm)
Vattenförsörjning: Dricksvatten
Vattentryck: 25–120 psi (172–827 kPa)
Vattentemperatur: 0,6 °C–3 8°C (33 °F–100 °F)
Kapacitet: 643,5 liter (170 gallons)
Krav på vatenförsörjning
Anslut apparaten till en kallvatenledning med et maximalt vatentryck som inte överstiger 1,0 MPa. För at vatendispenser ska fungera krävs en kallvatenledning med et vatentryck mellan 172 kPa och 827 kPa (1,7-8,4 kgf/cm²). Om kylskåpet installeras i et område med lågt vatentryck (under 172 kPa) kan du installera en matarpump för at kompensera för det låga trycket. Om et vatenfiltreringssystem med omvänd osmos är anslutet till din kallvatenledning, måste vatentrycket till systemet med omvänd osmos vara minst 172 kPa till 827 kPa (1,7-8,4 kgf/cm²).
Det är viktigt att tillverkarens rekommenderade krav på installation, underhåll och filterbyte uppfylls för att produkten ska fungera som den ska. Se installationshandboken för information om garantin.
Uppmärksamma
Testerna har utförts under normala laboratorieförhållanden, men den faktiska prestandan kan variera. Byte av patron: HRXWF För uppskattade kostnader för utbyte av element besök vår webbplats på www.haierspares.eu.
WARNING!
▶ För att minska risken i samband med intag av föroreningar:
Använd inte vatten som är mikrobiologiskt osäkert eller av okänd kvalitet utan tillräckligt desinfektion före och efter systemet. System certifierade för cystreduktion får användas för desinficerat vatten som kan innehålla filtrerbara cystor.
Uppmärksamma
För att minska risken för vattenläckage eller översvämning och för att säkerställa optimal filterprestanda:
Läs och följ bruksanvisningen före installation och användning av detta system.
▶ Installation och användning MÅSTE följa alla statliga och lokala VVS-bestämmelser.
▶ Installera inte om vattentrycket överstiger 120 psi (827 kPa). Om vattentrycket överst 80 kPa (552 kPa) måste du installera en tryckbegränsningsventil. Kontakta en VVS-montör om du är osäker på hur du ska kontrollera vattentrycket.
▶ Installera inte där vattenslag kan uppstå. Om det förekommer vattenslag måste du installera en tryckreducerare. Kontakta en VVS-montör om du är osäker på hur du ska kontrollera detta tillstånd.
▶ Installera inte på varmvattenledningar. Den högsta vattentemperaturen för detta filtersystem är 38 °C (1 00°F).
▶ Skydda filtret från frysning. Töm filtret när temperaturen sjunker under 0,6 °C (33 °F)
▶ Byt engångsfilterpatronen var sjätte månad eller tidigare om du ser en märkba minskning av vattenflödet.
- Om engångsfilterpatronen inte byts ut med rekommenderade intervall kan leda till minskad filterprestanda och sprickor i filterhuset, vilket kan orsaka vattenläckage eller översvämning.
Detta system har testats enligt NSF/ANSI 42, 53, 401 och P473 för minskning av de ämnen som anges nedan. Koncentrationen av de angivna ämnena i vatten so kommer in i systemet reducerades till en koncentration som är mindre än eller lika med den tillåtna gränsen för vatten som lämnar systemet, enligt NSF/ANSI 42, 53, 401 och P473.

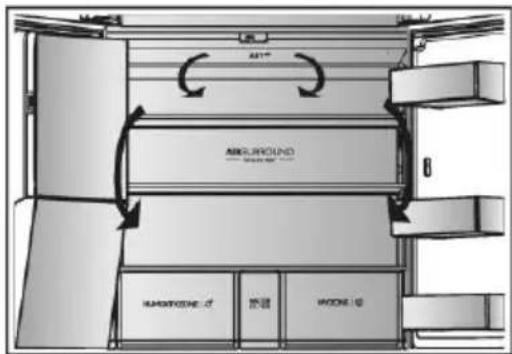

Flera luftflöden
Kylskåpet är utrustat med ett system med flera luftflöden. Varje hyllplan har luftflöden. Detta bidrar till att hålla en jämn temperatur för att se till att maten håll fräschare längre.

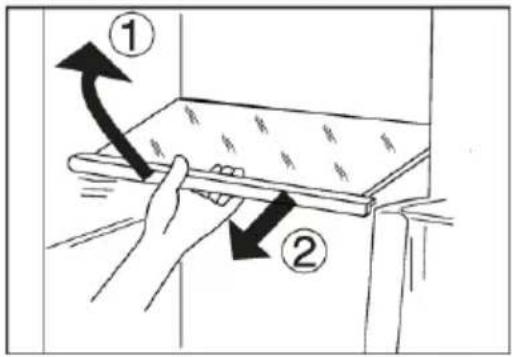

Hyllornas höjd kan justeras för att passa dina förvaringsbehov.
- För att flytta en hylla, ta bort den först genom att lyfta framkanten (1) och dra ut den (2).
- För att återmontera den, sätt den på klackarna på båda sidorna och skjut den till det bakersta läget tills baksidan av hyllan är fast i skårorna på sidorna
Uppmärksamma
Se till att hyllan ligger plant.
My Zone-låda
I denna del är luftfuktigheten lägre än kyldelen. Den hä lådan lämpar sig för att förvara färska livsmedel, snabbkylda livsmedel samt frukt och grönsaker.
Humidity Box-låda
I det här området är luftfuktigheten cirka 90 %. Den sty automatiskt av systemet och är lämplig för förvaring av frukt, grönsaker, sallader etc.
MYZONE | ⑧
HUMIDITYZONE | 0°
Uppmärksamma
Ta inte bort plastskyddet inuti de två zonerna. De upprätthåller luftfuktigheten.
Köldkänsliga frukter som ananas, avokado, bananer och grapefrukt rekommenderas inte att förvaras i dessa två lådor.
Fuktighetsnivån kan vara mindre än 90 % med små mängder grönsaker, därför är stora mängder grönsaker att föredra.
Apparaten är utrustad med ett My Zone XL-utrymme. Beroende på ändamålet kan den önskade temperaturen väljas i grader. Inställningstemperaturen kan justeras mellan -5 °C och +5 °C.

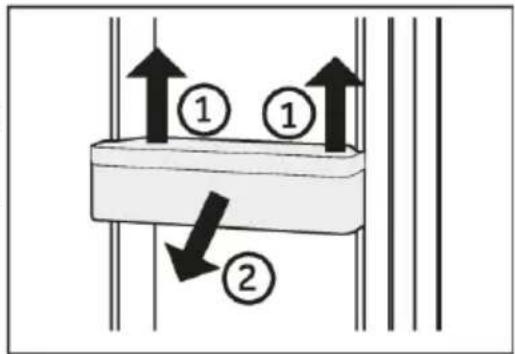

Löstagbara dörrhyllor/flaskhållare
Dörrhyllorna kan tas bort för rengöring:
Placera händerna på vardera sidan om hyllan, lyft upp den (1) och dra ut den (2).
Sätt tillbaka dörrhyllan genom att göra på omvänt sätt.

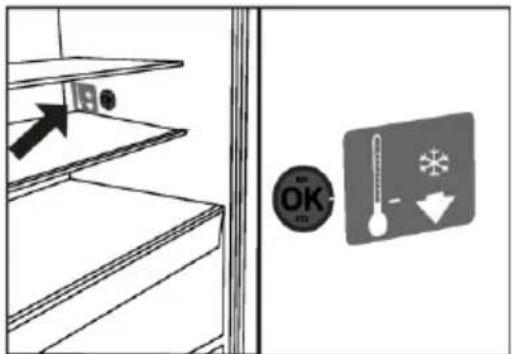

TILLVAL: OK-temperaturindikator
OK-temperaturindikatorn kan användas för att fastställa temperaturer under +4 °C. Sänk gradvis temperaturen om skylten inte visar "OK".
När apparaten är påslagen kan det ta upp till 12 timmar innan den uppnår rätt temperatur.

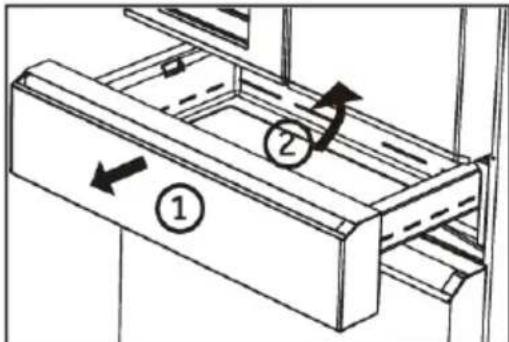

Avtagbar My Zone XL-låda
För att ta ut lådan, dra ut den maximalt (1), lyft och ta bort den (2).
Sätt tillbaka lådan på genom att göra på omvänt sätt.
- Dra ut fryslådan maximalt.
- Ta bort flaskhållaren (A) på frysdörren (det finns en fast bajonett på flaskhållarens högra sida). Tryck på den fasta bajonetten för att ta ut flaskhållaren).
- Lyft lådan (B) tills den lossnar från stödblocket, skjut in den i frysen och luta den för att ta ut den.
Sätt tillbaka fryslådan genom att göra på omvänt sätt.
Belysning
Lysdioderna i apparaten tänds när dörren öppnas. Ljusets prestanda påverkas inte av någon av apparatens övriga inställningar.
Tips för att spara energi
▶ Se till att apparaten är ordentligt ventilerad (se avsnittet INSTALLATION).
▶ Installera inte apparaten i direkt solljus eller i närheten av värmekällor (t.ex. spisar, värmare).
▶ Undvik onödigt låga temperaturer i apparaten. Energiförbrukningen ökar ju lägre temperaturen i apparaten är inställd.
▶ Funktioner som POWER-FREEZE förbrukar mer energi.
Låt varm mat svalna innan du placerar den i apparaten.
- Öppna apparatens dörr så lite och så kort som möjligt.
▶ Fyll inte på med för mycket för att inte hindra luftflödet.
▶ Undvik luft i livsmedelsförpackningen.
Håll dörrtätningarna rena så att dörren alltid stängs korrekt.
▶ Frys fryst mat i kylförvaringsfacket.
Den mest energibesparande konfigurationen kräver att apparaten håller lådor, matlådor och hyllor i fabriksfriskt skick, och att maten placeras så långt in som möjlig utan att blockera kanalens luftutsläpp.
WARNING!
Innan rengöring ska apparaten kopplas bort från strömförsörjningen.
Rengöring
Rengör apparaten när det inte förvaras någon mat eller bara lite mat.
För god skötsel och för att undvika dålig lukt från förstörd mat bör apparaten rengöras var fjärde vecka.
WARNING!
▶ Rengör inte apparaten med hårda borstar, stålborstar, rengöringsmedelspulver, bensin, amylacetat, aceton och liknande organiska lösningar, sura eller alkaliska lösningar. Rengör med ett speciellt rengöringsmedel för kylskåp för att undvika skador.
Spruta eller spola inte i eller på apparaten under rengöringen.
▶ Använd inte vattenspray eller ånga för att rengöra apparaten.
▶ Rengör inte de kalla glashyllorna med hett vatten. Plötsliga temperaturförändringar kan göra att glaset spricker.
Rör inte insidan av frysens förvaringsutrymme, särskilt inte med våta händer, eftersom dina händer kan frysa fast på ytan.
- Vid uppvärmning ska du kontrollera frysta varors tillstånd.
▶ Håll alltid dörrpackningen ren.
▶ Rengör apparatens insida och hölje med en svamp fuktad med varmt vatten och neutralt rengöringsmedel.
1. Skrubba kylskåpets insida och utsida, inklusive dörrtätning, dörrhyllor, glashyllor, lädor och så vidare, med en mjuk handduk eller svamp doppad i varmt vatten (du kan tillsätta neutralt rengöringsmedel i det varma vattnet).
-
Om det har spillts vätska, ta bort alla förorenade delar, skölj direkt med rinnande vatten, torka och ställ tillbaka den/dem i kylen.
-
Om det finns spilld grädde (t.ex. grädde, smältande glass), ta bort alla förorenade delar, lägg dem i varmt vattnet (cirka 40 °C) under en tid, skölj sedan med rinnande vatten, torka och lägg tillbaka dem i kylskåpet.
-
Om någon liten del eller komponent fastnar inuti kylen (mellan hyllor eller lådor), använd en liten mjuk borste för att lossa den. Om du inte kan nå delen, kontakta Haier service
▶ Skölj av och torka med en mjuk trasa.
▶ Inga delar av apparaten får köras i diskmaskin.
▶ Vänta i minst 5 minuter innan du startar apparaten igen. Frekventa startar kan ska kompressorn.
Avfrostning
Avfrostning av kyl- och frysutrymmet sker automatiskt: det krävs ingen manuell åtgård.
Byte av LED-lampor
WARNING!
Byt inte LED-lampan själv. Den får endast bytas ut av tillverkaren eller en auktoriserad serviceverkstad.
Lamporna använder LED som ljuskälla, vilket ger låg energiförbrukning och lång livslängd. Om det finns något avvikelser, kontakta kundtjänsten. Se avsnittet KUNDTJÄNST.
Endast LED:en är utbytbar, ljuskällan måste bytas ut av elektriker.
Produkten innehåller en ljuskälla i energieffektivitetsklass G.
| Fack | Spänning | Energieffektivitetsklass | Modell |
| Baklampa för kylskåp | 12V | G | |
| Frys | 12V | G | HFW7918EIMP |
| Min Zone XL | 12V | G | HFW7918EIMB |
| Handtagslampa | 12V | G | HFW7918EIMP(UK) |
| Projektionslampa | 12V | G |
Icke i bruk under längre tid
Om apparaten inte används under en längre tid och du inte kommer att använda funktionen Holiday för kylskåpet:
▶ Ta ut maten.
▶ Dra ut kontakten.
▶ Rengör apparaten enligt beskrivningen ovan.
Håll dörrarna öppna för att förhindra att dåligt lukt bildas i skåpet.
Uppmärksamma
Stäng endast av apparaten om det är absolut nödvändigt.
Flytta apparaten
- Ta ut alla matvaror och koppla ifrån apparaten.
- Fäst hyllor och andra rörliga delar i kylen och i frysen med tejp.
- För att undvika att kylsystemet skadas ska apparaten inte lutas mer än 45°.
WARNING!
▶ Lyft inte apparaten i handtagen.
▶ Placera aldrig apparaten horisontellt på marken.
Många problem som uppstår kan du lösa själv utan särskild expertis. Vid problem, kontrollera listade möjligheter och följ instruktionerna nedan innan du kontaktar en kundtjänst. Se avsnittet KUNDTJÄNST.
WARNING!
▶ Före underhåll ska du stänga av apparaten och dra ut nätkontakten ur eluttaget.
▶ Elektrisk utrustning bör endast underhållas av kvalificerade eltekniker, eftersom felaktiga reparationer kan orsaka betydande följdskador.
En skadad nätkontakt får endast bytas ut av tillverkaren dess serviceagent eller liknande kvalificerade personer för att undvika fara.
| Problem | Möjlig orsak | Möjlig lösning |
| Kompressorn fungerar inte. | Nätkontakten är inte ansluten till eluttaget.Apparaten är i avfrostningscykeln | Anslut nätkontakten.Detta är normalt för en automatisk avfrostning |
| Apparatens körs ofta eller kör för länge. | Den invändiga eller utvändiga temperaturen är för hög.Apparaten har varit utan ström under en tid.En dörr i apparaten är inte helt stängd.Dörren har öppnats för ofta eller för länge.Temperaturinställningen för frysdelen är för låg.Dörrpackningen är smutsig, sliten, sprucken eller felanpassad.Den nödvändiga luftcirkulationen är inte garanterad. | I detta fall är det normalt att apparaten kör längre.Det tar vanligtvis 8 till 12 timmar för apparaten att helt kylas ned.Stäng dörren/lådan och säkerställ att apparaten är placerad på en plan mark och att det inte finns någon mat eller behållare som förhindrar att dörren stängs.Öppna inte dörren/lådan för ofta.Ställ in temperaturen högre tills en tillfredsställande kyltemperatur uppnås. Det tar 24 timmar för kylens temperatur att bli stabil.Rengör dörr/lådpackningen eller byt ut dem av kundtjänsten.Säkerställ tillräcklig ventilation. |
| Det är smutsigt/luktar illa inuti kylskåpet. | Kylskåpet behöver rengöras.Mat som luktar starkt förvaras i kylskåpet. | Rengör kylskåpets insida.Förpacka maten ordentligt. |
| Apparaten låter konstigt. | Apparaten är inte placerad på en plan yta.Apparaten rör vid något föremål runt omkring den. | Justera fötterna för att nivellera apparaten.Ta bort föremål runt apparaten. |
| Det är inte tillräckligt kallt inuti apparaten. | Temperaturen är inställd för högt.För varma varor har förvarats.För mycket mat har lagrats på en gång.Varorna ligger för nära varandra.En dörr/låda i apparaten är inte helt stängd.Dörren/lådan har öppnats för ofta eller för länge. | Äterställ temperaturen.Kyl alltid ner varor innan du förvarar dem.Förvara alltid små mängder mat.Lämna ett mellanrum mellan varorna så att luften kan flöda.Stäng dörren/lådan.Öppna inte dörren/lådan för ofta. |
| Det är för kallt inuti apparaten. | Temperaturen är inställd för lågt.Funktionen Super-Frz/Super-Cool är aktiverad eller körs för länge. | Äterställ temperaturen.Stäng av funktionen Super-Frz/Super-Cool |
| Det finns fuktbildningar i vinskåpet. | Klimatet är för varmt och för fuktigt.En dörr/låda i apparaten är inte helt stängd.Dörren/lådan har öppnats för ofta eller för länge.Behållare med mat eller vätskor är öppna. | Öka temperaturen.Stäng dörren/lådan.Öppna inte dörren/lådan för ofta.Låt heta matvaror svalna till rumstemperatur och förpacka mat och vätska. |
| Det ansamlas fukt på kylskåpets utsida eller mellan dörrar/dörr och låda. | Klimatet är för varmt och för fuktigt.Dörren är inte ordentligt stängd.Den kalla luften i apparaten och den varma luften utanför kondenserar. | Detta är normalt i fuktigt klimat och kommer att ändras när luftfuktigheten minskar.Säkerställ att dörren/lådan är helt stängd. |
| Is- och frostbildning i frysdelen. | Matvarorna var inte ordentligt förpackade.En dörr/låda i apparaten är inte helt stängd.Dörren/lådan har öppnats för ofta eller för länge.Dörrens/lådans packning(ar) är smutsig(a), sliten(na), sprucken(na) eller felanpassad(e).Något på insidan hindrar dörren/lådan från att stänga ordentligt. | Förpacka alltid matvarorna väl.Stäng dörren/lådan.Öppna inte dörren/lådan för ofta.Rengör dörrens/lådans packning(ar) eller byt ut den/dem mot nya.Flytta om hyllorna, dörrhyllorna eller de inre behållarna så att dörren/lådan kan stängas. |
| Sidorna på skåpet och dörrlisten blir varma. | - | Det är normalt. |
| Apparaten låter konstigt. | Apparaten är inte placerad på en plan yta.Apparaten rör vid något föremål runt omkring den. | Justera fötterna för att nivellera apparaten.Ta bort föremål runt apparaten. |
| Ett svagt ljud hörs som liknar det från rinnande vatten. | - | Det är normalt. |
| Du hör ett larm. | Kylskåpsdörren är öppen. | Stäng dörren. |
| Du hör ett svagt brummande. | Systemet mot kondensering fungerar | Detta förhindrar kondensering och är normalt |
| Invändig belysning eller kylsystem fungerar inte. | Nätkontakten är inte ansluten till eluttaget.Strömförsörjningen är inte intakt.LED-lampan är sönder. | Anslut nätkontakten.Kontrollera elförsörjningen i rummet. Ring det lokala elbolaget!Kontakta kundservice för byte av lampa. |
| Vatten läcker eller droppar från vattendispenserns pip. | Vattentanken är inte korrekt installeradVattendispenserns pip är inte fastskruvad i tanken.Den vita O-ringen av silikon saknas i vattenpipen. | Skjut in vattentanken i kylskåpsdörren och se till att den korrekt placerad.Vattenpipen skruvas fast i vattentanken.Kontrollera att vattenpipen har en vit O-ring av kisel vid tankänden innan du monterar vattenpipen på vattentanken. |
| Den automatiska ismaskinen producerar inte is eller producerar en liten mängd is. | Anslut inte vattenledningen till apparaten och öppna inte vattenventilen.Vattenslangen är böjd.Nyligen har en stor mängd is matats ut.Ismaskinsfunktionen är inte på.Apparatens lucka öppnas ofta.Apparatens lucka är inte helt stängd. | Anslut vattenledningen till apparaten och öppna vattenventilen helt.Räta ut vattenledningen.Det tar cirka 24 timmar att producera mer is i den automatiska ismaskinen. Vänta.Slå på "Is på/av".Om du öppnar apparatens dörr ofta kommer kall luft att strömma ut, vilket minskar isproduktionen. Öppna och stäng inte dörren ofta.Stäng dörren helt. |
| Isen matas inte ut. | Funktionen Isbitar eller Krossad is är inte vald.Isvägen blockerad. | På kontrollpanelen väljer du växelvis lägena för Isbitar och Krossad is för att mata ut isen.Kontrollera isen och rengör isvägen regelbundet. |
| Vatten kommer inte ut. | Vattenventilen kan vara avstängd.Vattendispenserns tank kan vara tom.Vattenslangen är böjd.Använd ofiltrerat vatten.Vattenfiltret är igensatt eller filtret är inte installerat.Vattnet i behållaren är fruset eftersom reglagen är inställda för kallt. | Öppna vattenventilen.Fyll på vattentanken.Räta ut vattenledningen.Byt ut vattenfiltret i förväg.Byt ut vattenfiltret.Ställ in reglagen på en varmare inställning och vänta 24 timmar.Om vattnet inte matas ut efter 24 timmar, ring efter service. |
| Vatten läcker från dispensern. | Det kan finnas luft i vattenledningssystemet, vilket gör att vattnet droppar efter att det har matats ut. | Tappa ut vatten i minst 3 minuter för att avlägsna luft från systemet. |
| Vattnet smakar konstigt. | Det renade vattnet eller kalla vattnet har inte använts under en längre tid.Ett utgånget filter används. | Tappa ut vatten i minst 3 minuterByt ut vattenfiltret. |
För att kontakta teknisk assistans, besök vår webbplats: https://corporate.haier-europe.com/en/ under avsnittet "Website". Där väljer du produktens märke och ditt land. Du kommer att omdirigeras till den specifika webbplatsen där du hittar telefonnummer och formulär för att kontakta teknisk assistans.
Strömavbrott
I händelse av ett strömavbrott bör maten förbli säkert kall i cirka 5 timmar. Följ dessa tips under längre strömavbrott, speciellt under sommaren:
▶ Öppna dörren/lådan så få gånger som möjligt.
▶ Sätt inte in mer mat i apparaten under strömavbrottet.
- Om ett strömavbrott meddelas i förväg och avbrottet är längre än 5 timmar, gör lite is och lägg den i en behållare högst upp i kyldelen.
▶ En inspektion av varorna krävs omedelbart efter avbrottet.
▶ Eftersom temperaturen i kylskåpet stiger under ett strömavbrott, eller annat fel, minskar förvaringstiden och matens kvalitet. För att förhindra hälsorisker bör all mat som tinats upp antingen konsumeras eller tillagas och frysas igen omedelbart (om så är lämpligt).
Minnesfunktion vid strömavbrott
När strömmen återställs fortsätter apparaten med de inställningar som gjordes innan strömavbrottet.
Uppackning
WARNING!
▶ Apparaten är tung. Var alltid minst två personer vid hantering av apparaten.
Förvara allt förpackningsmaterial utom räckhåll för barn och kassera det på e miljövänligt sätt.
▶ Ta ut apparaten ur förpackningen.
Avlägsna allt förpackningsmaterial.
Miljöförhållanden
Rumstemperaturen bör alltid ligga mellan 10 °C och 38 °C, eftersom den kan påverka temperaturen i apparaten och dess energiförbrukning. Apparaten ska inte installeras nära andra värmeavgivande apparater (ugnar, kylskåp) utan isolering.

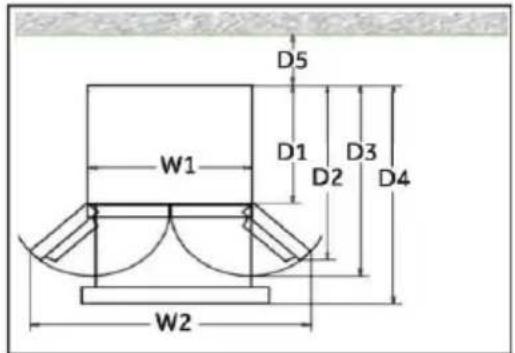

Utrymme som krävs
Nödvändigt utrymme när dörren öppnas:
W1=905 mm
W2=1 528 mm
D1=620 mm D4=1 024 mm (S-dörr) /
D2=1 024 mm 1 118 mm (F-dörr)
D3=1 106 mm D5=100 mm
Ventilationstvärsnitt
För att uppnå tillräcklig ventilation av apparaten av säkerhetsskäl måste informationen om nödvändiga ventilationstvärsnitt följas.
Apparaten ska placeras på en plan och fast yta.
- Luta kylen något bakåt.
- Ställ in fötterna på önskad nivå.
Se till att avståndet till väggen på gångjärnssidan är minst 10 cm för att dörren ska kunna öppnas ordentlig
Uppmärksamma
För fristående apparater: denna kylanordning är inte avsedd att användas som e inbyggd apparat
- Stabiliteten kan kontrolleras genom att växelvis stöta på diagonalerna. Den svaga svängningen ska vara lika stor i båda riktningarna. Annars kan ramen skeva, vilket kan leda till läckande dörrtätningar. En tendens bakåt underlättar stängningen av dörrarna.


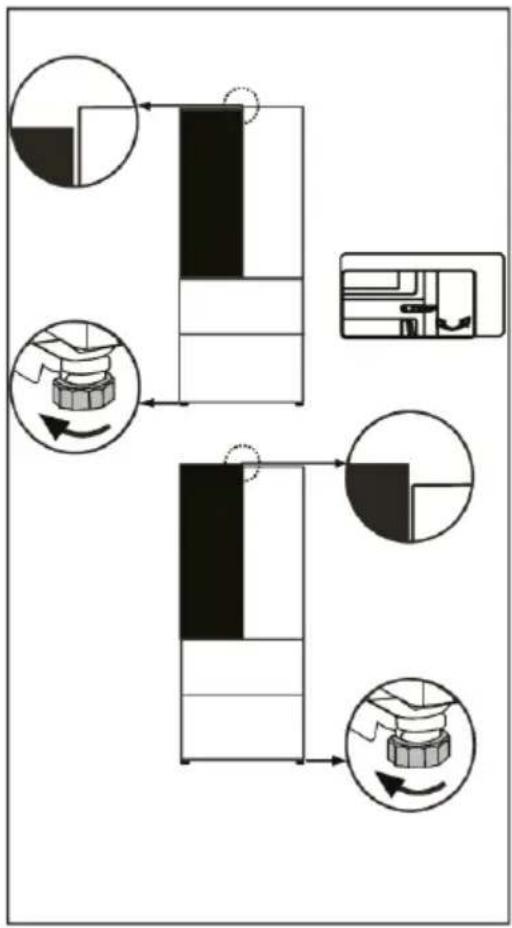

Finjustering av dörrarna
Om dörrarna inte är i samma nivå kan detta åtgärdas på följande sätt:
Använd de justerbara fötterna/det justerbara gångjärnet
Vrid den justerbara foten eller det justerbara gång järnet i pilens riktning för att vrida upp eller ner foten. Justerbara gångjärn kan finjusteras med en 6 mm insexnyckel.
Kontakta kundtjänst vid behov.
Uppmärksamma
Det kan hända att apparatens dörrar blir ojämna i framtiden, detta kan bero på att vikter av förvarad mat placerats ojämnt. Justera i så fall genom att följa ovanstående metoder
Väntetid
Till den underhållsfria smörjoljan finns i kompressorns kapsel. Denna olja kan tränga igenom det slutna rörsystemet under den lutande transporten. Innan du ansluter apparaten till elnätet måste du vänta i minst 2 timmar så att oljan kan rinna tillbaka till kapseln.
Elanslutning
Kontrollera före varje anslutning att:
Strömförsörjning, uttag och säkringar överensstämmer med typskylten.
▶ Eluttaget är jordat och att det inte finns någon flervägskontakt eller förlängningar.
Nätkontakten och uttaget är i enlighet med gällande bestämmelser.
Anslut kontakten till ett korrekt installerat hushållsuttag.
WARNING!
För att undvika risker måste en skadad nätsladd bytas ut av kundtjänst (se garantikortet).
Automatiska is- och vattenmodeller
Ditt kylskåp med automatisk funktion för vatten och is måste installeras av en kvalificerad rörmokare eller en Haier-utbildad och stödd servicetekniker, eftersom felaktig rördragning kan leda till vattenläckor.
▶ Haier Appliances tar inte ansvar för skador (inklusive vattenskador) som orsakats av felaktig installation eller rörmokeri.
Uppmärksamma
Ta bort dörrfacken från position A och montera dem i position B innan du använder dem första gången.
Håll den främre kanten av behållarna med ena hande och tejpa behållarens botten växelvis i pilens riktning 1 meden andra handen. När behållarna är ute ur dörrenheten roterar du framåt och nedåt i pilens riktning 2 för att ta ut den och installera den i position B.
Anslut bara till dricksvatten. Vattenfiltret filtrerar bara föroreningar i vattnet och gör isen ren och hygienisk. Det kan inte sterilisera eller förstöra bakterier eller andra skadliga ämnen.
▶ Ett för högt vattentryck i slangen kan skada apparaten. Installera en tryckreducerare när vattentrycket i slangen överstiger 0,6 MPa.
- Kontrollera att vattnet är rent och klart innan du ansluter det.
Produktblad enligt förordning EU nr 2019/2016
| Varumärke | Haier |
| Modellnamn/identifierare | HFW7918EIMPHFW7918EIMBHFW7918EIMP(UK) |
| Kategori | Kyl- och frysskåp |
| Energieffektivitetsklass | E |
| Årlig energiförbrukning (kWh/år)(1) | 357 |
| Total volym (l) | 601 |
| Volym för kylskåp (l) | 323 |
| Volym för frysskåp (l) | 186 |
| Variabel volym för temperaturfack (L) | 80 |
| Volym för Zero-Star-fack (l) | 12 |
| Stjärnklassificering |  |
| Temperatur i övriga fack>14 °C | Ej tillämpbar |
| Frostfritt system | Ja |
| Fryskapacitet (kg/24h) | 9 |
| Klimatklassificering (2) | SN-N-ST |
| Bulleremissionsklass och luftburet akustiskt buller (db(A) re 1pW) | B(35) |
| Temperaturstegringstid (h) | 9 |
| Istillverkningskapacitet | 1,4 kg/24h |
| Typ av apparat | fristående |
| Annat | Med ismaskin i dörren |
Förklaringar:
- Egenskaper
(1) Baserat på resultaten av testet av standardöverensstämmelse under 24 timmar. Den faktiska förbrukningen beror på hur apparaten används och var den är placerad.
(2) Klimatklassificering SN: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +10 °C och +32 °C
Klimatklassificering N: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +16 °C och +32 °C
Klimatklassificering ST: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +16 °C och +38 °C
Klimatklassificering T: Den här apparaten är avsedd att användas i en omgivningstemperatur på mellan +16 °C och +43 °C
Ytterligare tekniska uppgifter
| Spänning / frekvens | 220–240V ~/ 50Hz |
| Ingångsström (A) | 2 |
| Huvudsäkring (A) | 16 |
| Kylvätska | R600a |
| Mått (H/B/D i mm) | 1 775 / 908 / 750 |
Vi rekommenderar vår Haier-kundtjänst och användning av originalreservdelar. Om du har problem med din apparat, kontrollera först avsnittet FELSÖKNING.
Om du inte hittar en lösning där kontakta
▶ din lokala återförsäljare eller
▶ vårt European Call Service-Center (se angivna telefonnummer nedan) eller
▶ Service & Support-området på www.haier.com där du kan aktivera
▶ serviceanspråket och hitta vanliga frågor och svar.
Om du vill kontakta vår tjänst ska du se till att du har följande uppgifter tillgängliga. Informationen finns på typskylten.
Modell ____
Serienummer.
Kontrollera även det garantikort som medföljer produkten i händelse av garanti.
| European Call Service-Center | ||
| Land* | Telefonnummer | Pris |
| Haier Italy (IT) | 199 100 912 | |
| Haier Spain (ES) | 902 509 123 | |
| Haier Germany (DE) | 0180 5 39 39 99 | • 14 Ct/min på fast linje• max 42 Ct/min på mobil linje |
| Haier Austria (AT) | 0820 001 205 | • 14,53 Ct/min på fast linje• max 20 Ct/min på alla andra |
| Haier United Kingdom (UK) | 0333 003 8122 | |
| Haier France (FR) | 0980 406 409 | |
* För andra länder, se www.haier.com
Haier Europe Trading S.r.l
Filial i Storbritannien
Westgate House, Westgate, Ealing
London, W5 1YY
*Garantins giltighetstid för apparaten:
Minsta garantiperiod är: 2 år för EU-länder, 3 år för Turkiet, 1 år för Storbritannien, 1 år för Ryssland, 3 år för Sverige, 2 år för Serbien, 5 år för Norge, 1 år för Marocko, 6 månader för Algeriet, ingen juridisk garanti krävs i Tunisien.
*Perioden för reparation av apparatens reservdelar:
Termostater, temperaturgivare, kretskort och ljuskällor finns tillgängliga under minst sju år efter det att den sista enheten av samma modell har släppts på marknaden.
Dörrhandtag, dörrgångjärn, brickor och korgar under minst sju år och dörrpackningar under minst tio år efter att den sista enheten av samma modell har släppts på marknaden.
*För mer information om produkten, se https://eprel.ec.europe.eu/ eller skanna QR-koden på energimärkningen bifogad med apparaten.
