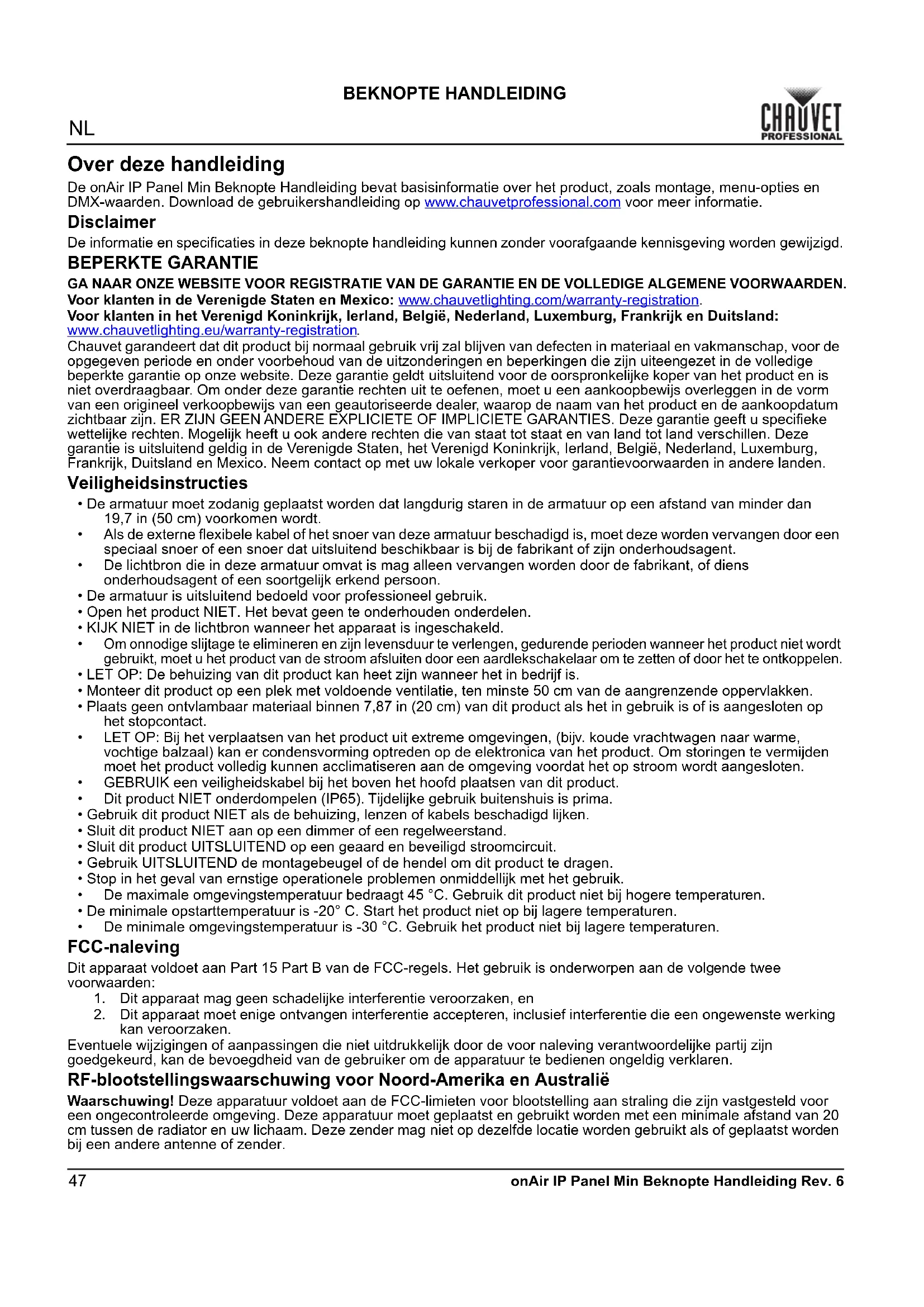

GEBRUIKSAANWIJZING OnAir IP Panel Min Chauvet
- De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 19,7 in (50 cm) voorkomen wordt.
- Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.
- De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
- De armatuur is uitsluitend bedoeld voor professioneel gebruik.
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
- Plaats geen ontvlambaar materiaal binnen 7,87 in (20 cm) van dit product als het in gebruik is of is aangesloten op het stopcontact.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product. - Dit product NIET onderdompelen (IP65). Tijdelijke gebruik buitenshuis is prima.
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de montagebeugel of de hendel om dit product te dragen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
- De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.
- De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.
FCC-naleving
Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke interferentie veroorzaken, en
- Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.
RF-blootstellingswaarschuwing voor Noord-Amerika en Australië
Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.
Wat is inbegrepen
• 4 onAir IP Panel Min
• Seetronic Powerkon IP65 stroomsnoer
• DMX mini XLR-adapter
• Kogelkopbevestiging
• Baby pin-ontvanger
• Beknopte handleiding
AC-stroom
Dit product heeft een externe voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz, en converteert het naar een 28 V DC, 50 W 3-pins IP65 XLR-uitgang.
AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live Zwart Bruin Geel/messing | |||
| AC Neutraal Wit Blauw Zilver | |||
| AC Aarde Groen/geel Groen/geel | Groen | ||

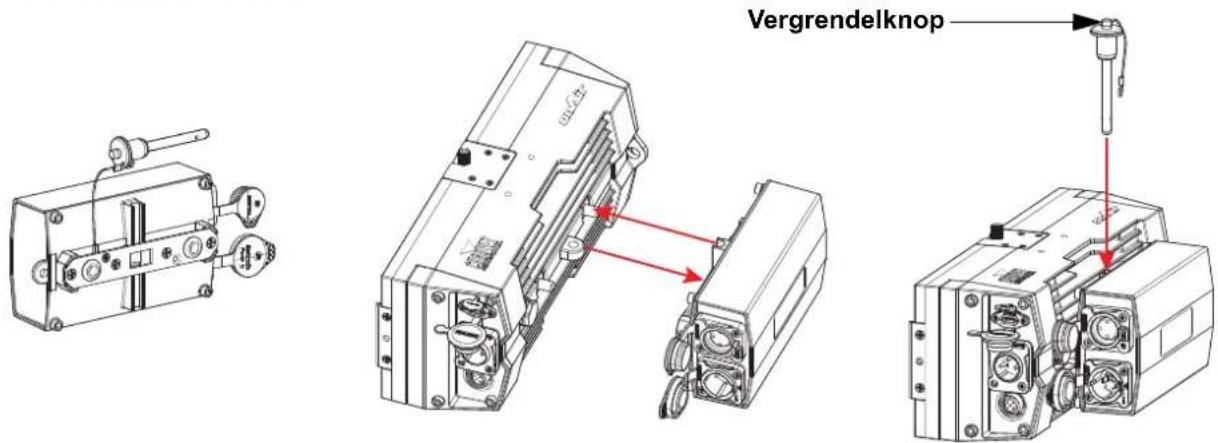

De voeding installeren
De voeding wordt met een borgpen aan het onAir IP Panel Min bevestigd.
- Lijn de voeding uit zodat de lus op de achterzijde van het product en de lus op de voeding zijn uitgelijnd en in elkaar passen.
- Houd de vergrendelknop op de borgpen aangedrukt en schuif het door de sets lussen op het product en de voeding.
- Laat de vergrendelknop los.
Dit product heeft een 3-pins IP65 XLR-stroomingangspoort die kan werken met een ingangsspanning van 28 V DC, 50 W.
Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Signaalverbindingen
De onAir IP Panel Min aansluiten op een controller of controllersoftware met behulp van DMX of draadloze Lumenradio CRMX™. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.
Aansturingspersoonlijkheden
De onAir IP Panel Min gebruikt DMX en CRMX™ voor zijn aansturingspersoonlijkheden: 1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 10Ch, 11Ch, 15Ch, XYBasic(6), en XYExtended(10).
DMX-aansluiting
De onAir IP Panel Min kan met een DMX-controller werken met een 5-pins of draadloze CRMX™-gegevensverbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.
RDM (apparaatbeheer op afstand)
RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over DMX-kabels. De onAir IP Panel Min ondersteunt het RDM dat toelaat bij de bewaking van wijzigingen aan de menu map-opties. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
USB-softwareupdate
De onAir IP Panel Min kan via USB een softwareupdate ontvangen via de ingebouwde USB-poort. Ga als volgt te werk om de software via USB bij te werken:
- Schakel het armatuur in en steek de USB-stick in de USB-poort.
-
Zodra de flashdrive gedetecteerd is wordt de melding "Upgrade Firmware" weergegeven. Druk op
. Als er een andere melding op het scherm verschijnt moet u in het menu (Updated Firmware, ofwel bijgewerkte firmware) naar de bijgewerkte software zoeken en kies uit Only This Unit, Multiple Units of Other Fixture Type. Er wordt een lijst met de bijgewerkte softwarebestanden weergegeven. -
Selecteer het bestand dat geüploud moet worden. Er verschijnt een melding "Are you sure?" (Weet u het zeker?). Druk op
. -
Als het geselecteerde bestand correct is, wordt de upgrade voltooid. Start de armatuur opnieuw op.
- Als het geselecteerde bestand onjuist is, zal de upgrade mislukken en gaat het scherm terug naar de hoofdinterface. Herhaal stap 1-3 dan met het juiste bestand.
De optie "Other Fixture Type" kan alleen worden geselecteerd voor aangesloten producten die compatibel zijn met Upload 03 (de eerste 2 cijfers van de artikelcode moeten 03 zijn).
Draadloze bediening
In optimale omstandigheden, kan de onAir IP Panel Min werken tot een afstand van 300 m van de CRMX™ zender. De CRMX™ ontvanger in de onAir IP Panel Min moet met de CRMX™ zender zijn gekoppeld voor draadloze werking.
Eerste opstelling
- Schakel de CRMX ^TM -zender in.
- Sluit de CRMX™-zender aan op een DMX-regelaar.
- Plaats de onAir IP Panel Min binnen 300 m van de CRMX™-zender.
- Schakel de onAir IP Panel Min in.
Configuratie
- Ga vanuit het bedieningspaneel van de onAir IP Panel Min naar het DMX Address.
- Kies het startadres, zoals bij elk ander DMX-compatibel product.
- Ga naar Wireless Setting >Receive On/Off.
- Kier On. (De aanduiding van de signaalsterkte toont een ? voor de streepjes)
- Druk op de W-DMX-zender op de resetknop. (De indicator van de signaalsterkte op de onAir IP Panel Min toont 3 seconden een 4 voor de streepjes terwijl een verbinding wordt opgestart.)
Koppelen van het product
Als de onAir IP Panel Min al is gekoppeld met de CRMX™-zender, toont de indicator voor de signaalsterkte in het midden van het scherm de signaalsterkte. In dit geval is de onAir IP Panel Min al klaar voor gebruik in de draadloze modus.
Koppelen van de onAir IP Panel Min en een nieuwe CRMX™-zender
- Ga vanuit het bedieningspaneel van de onAir IP Panel Min naar Wireless Setting >Receive Reset.
- Kies Yes.
- Druk vanuit de CRMX™-zender op
. De signaalaanduiding op de zender zal knipperen. - Nadat de zender de onAir IP Panel Min heeft gevonden, zal de signaalaanduiding op de CRMX™ zender onafgebroken branden.
- De scherm op de onAir IP Panel Min toont de signaalsterkte.
De werking van CRMX™ kan worden verstoord of onderbroken door vloeistofmassa's tussen de zender en de ontvanger, zoals water, sneeuw of mensen. Houd het gebied tussen de zender en de ontvanger voor de beste resultaten vrij van vloeistofmassa.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies.

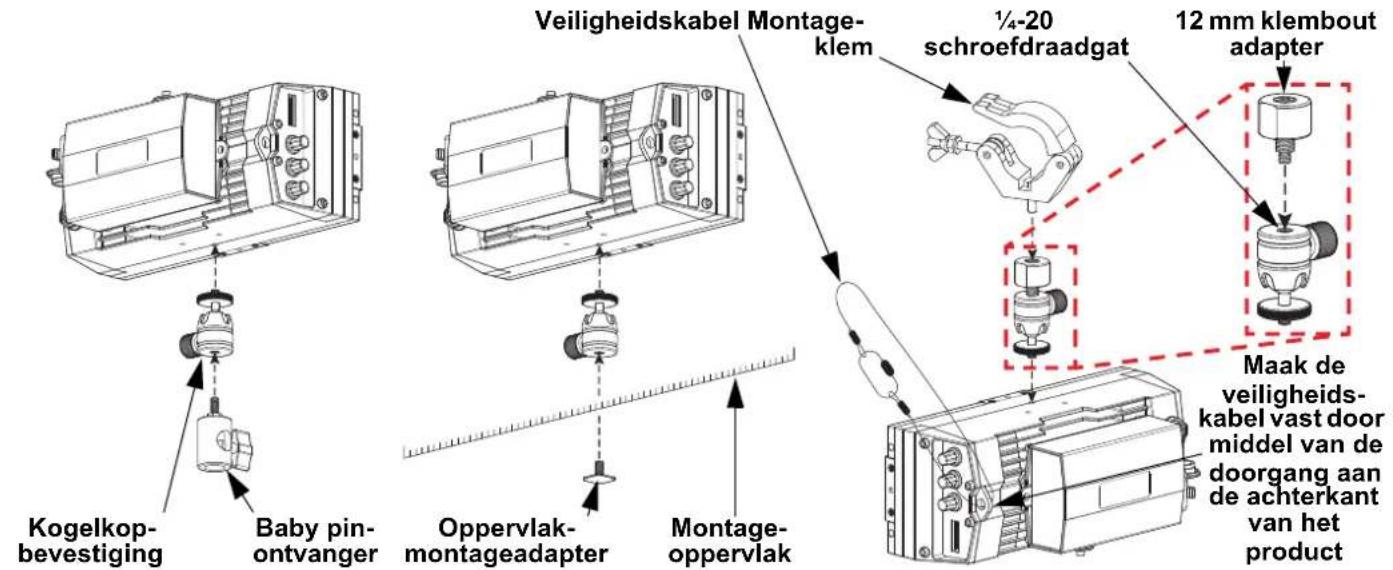

Montagediagram van het product


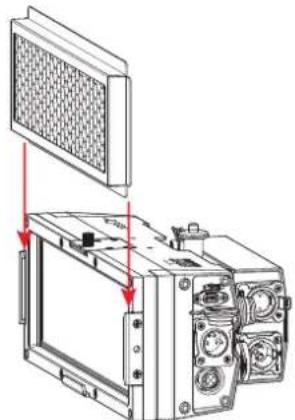

Accessoires
De onAir IP Panel Min heeft een accessoiresleuf voor een filter of een honingraat (apart verkrijgbaar). De optionele barndoor (apart verkrijgbaar) past netjes over de voorzijde van het product.
Om een filter of honingraat te installeren:
- Schuif het filter of de honingraat in de accessoiresleuf.
- Draai de duimschroef bovenop het product los en schuif het paneel naar buiten om het filter of de honingraat vast te zetten.
- Draai de duimschroef aan.
- Plaats het barndoor-frame rond de voorzijde van het product.
- Draai de knop vast om de barndoor vast te zetten.

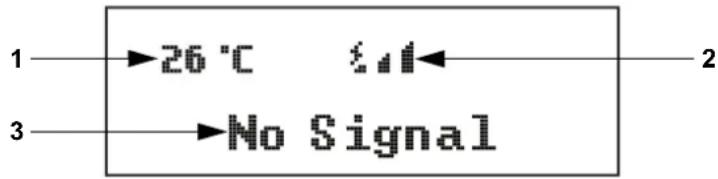

Het startscherm van de onAir IP Panel Min toont de huidige instellingen en status van het product.
1 Huidige producttemperatuur
2 Huidige status van het draadloze signaal
3 De onderste regel toont meer informatie over de huidige besturingsmodus
On Board Control
Druk tweemaal op
