MODE D'EMPLOI OnAir IP Panel Min Chauvet

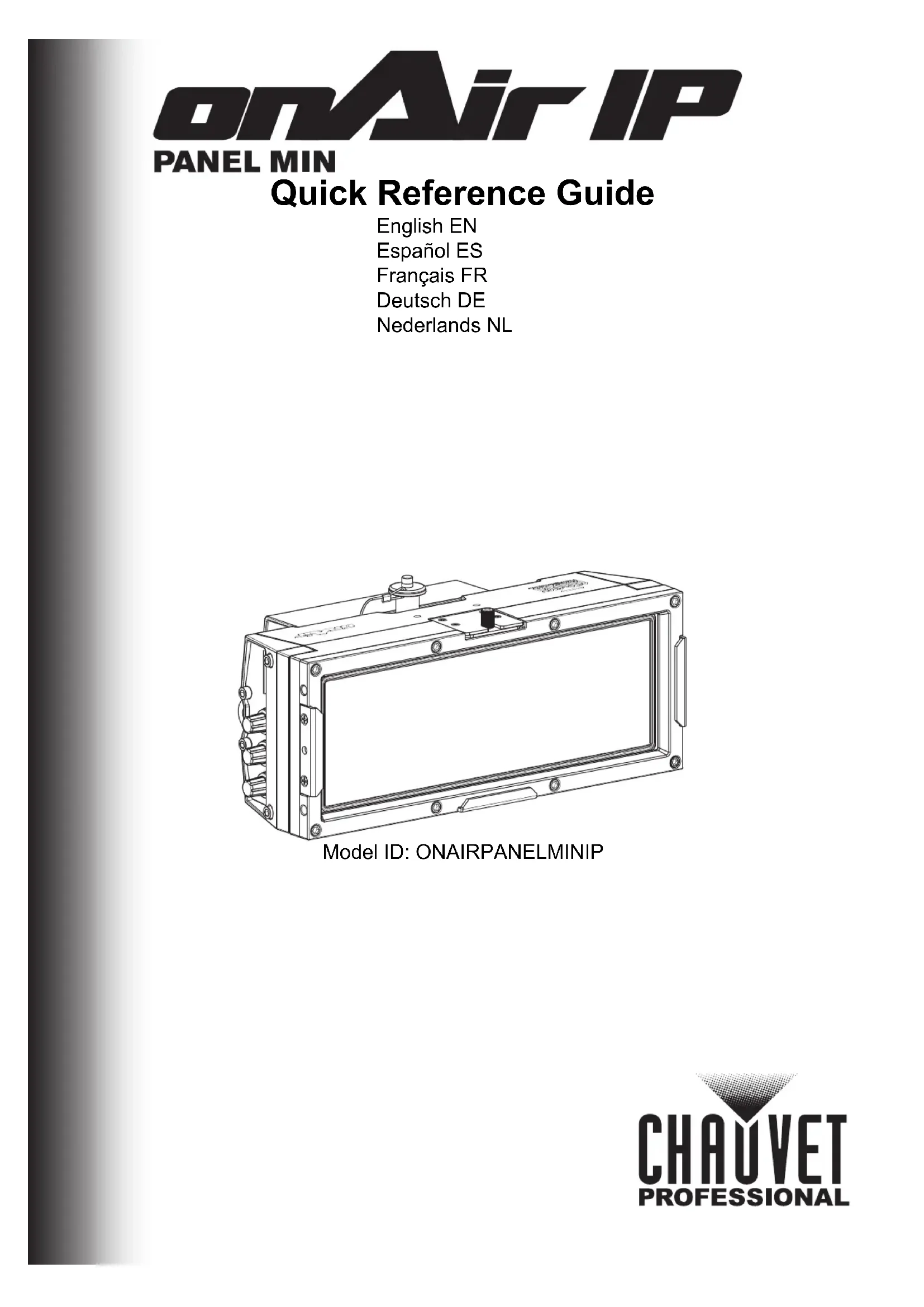

onAir IP Panel Min MdR Rev. 6 À Propos de ce Manuel Le Manuel de Référence du onAir IP Panel Min (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations. Clause de Non-Responsabilité Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES. Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local. Consignes de Sécurité
- Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 19,7 in (50 cm).
- Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
- La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
- Ce luminaire est uniquement réservé à un usage professionnel.
- N’ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d’être réparé par l’utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez- entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION : le boîtier de cet appareil est brûlant lors du fonctionnement.
- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 7,87 po (20 cm) de l’appareil lorsque celui-ci fonctionne.
- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
- N'immergez PAS ce produit (IP65). Un usage temporaire en extérieur est autorisé.
- N’utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
- La température de démarrage minimale est de -20°C (-4°F). Ne pas démarrer l'appareil à des températures plus basses.
- La température ambiante minimale est de -30°C (-22°F). Ne pas utiliser l'appareil à des températures plus basses. Conformité FCC Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L’utilisation est soumise aux deux conditions suivantes :
1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable. Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement. Avertissement à l'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie Attention ! Cet équipement est conforme aux limites de la FCC d'exposition aux radiations définies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être installé ou fonctionner conjointement avec une autre antenne ou un autre émetteur.FR
Contact En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l’Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter. Ce Qui est Inclus Alimentation CA Cet appareil est doté d'une alimentation externe universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz et le convertit en une sortie XLR IP65 à 3 broches 28 V CC, 50 W. Prise CA Installation du bloc d’alimentation électrique Le bloc d’alimentation est fixé au onAir IP Panel Min par une goupille de retenue.
1. Alignez le bloc d'alimentation de manière à ce que les boucles à l'extrémité de l’appareil et les boucles sur le bloc
d'alimentation s'alignent et s'emboîtent.
2. Appuyez sur le bouton de verrouillage et maintenez-le enfoncé sur la goupille de retenue, puis insérez-le dans
l'un des ensembles de boucles sur l’appareil et le bloc d'alimentation.
3. Relâchez le bouton de verrouillage.
Alimentation CC Ce produit dispose d'un port d'entrée d'alimentation XLR IP65 à 3 broches pouvant fonctionner avec une tension d'entrée de 28 V CC, 50 W.
- Manuel de Référence Connexion Câble (États-Unis) Câble (Europe) Couleur de la vis Conducteur CA Noir Marron Jaune/Cuivré Neutre CA Blanc Bleu Argenté Terre CA Vert/Jaune Vert/Jaune Vert Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur. Bouton de verrouillage !25
onAir IP Panel Min MdR Rev. 6 Connexions du signal Vous pouvez relier le onAir IP Panel Min à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX filaire ou une connexion sans fil Lumenradio CRMX™. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux. Personnalités de contrôle Le onAir IP Panel Min utilise DMX et CRMX™ pour ses personnalités de contrôle: 1Ch, 3Ch, 4Ch, 5Ch, 6Ch, 8Ch, 10Ch, 11Ch et 15Ch, XYBasic(6), et XYExtended(10). Connexion DMX Le onAir IP Panel Min fonctionnera avec une console DMX au moyen d'une connexion DMX à 5 broches ou une connexion CRMX™ sans fil. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com
RDM (Gestion des périphériques à distance) Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le onAir IP Panel Min supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails. Mise à jour logicielle par USB Le onAir IP Panel Min supporte une mise à jour logicielle par USB à l’aide du port USB intégré. Pour mettre à jour le logiciel à l’aide d’une clé USB, procédez comme suit:
1. Allumez l’appareil et branchez la clé USB dans le port USB.
2. Une fois que la clé USB a été détectée, le message « Upgrade Firmware » (mise à jour du micrologiciel)
s’affiche. Appuyez sur <ENTER>.
- Si un message différent apparaît à l'écran, recherchez le logiciel mis à jour dans le menu (Update Firmware) et sélectionnez parmi Only This Unit, Multiple Units ou Other Fixture Type. Une liste des fichiers logiciels de mise à jour s'affiche.
3. Sélectionnez le fichier à télécharger. Le message « Are you sure? » (êtes-vous sûr ?) s'affiche. Appuyez sur
4. Si le fichier sélectionné est correct, la mise à niveau se termine. Redémarrez l’appareil.
- Si le fichier sélectionné est incorrect, la mise à niveau échoue et l’affichage revient au menu principal. Répétez les étapes 1 à 3 en utilisant le bon fichier. L'option « Other Fixture Type » ne peut être sélectionnée que pour les produits connectés compatibles avec le Upload 03 (les 2 premiers chiffres du code article doivent être 03).FR
Fonctionnement sans fil Dans des conditions optimales, le onAir IP Panel Min peut fonctionner jusqu'à une distance de 300 m (900 ft) de l'émetteur CRMX™. Le récepteur CRMX™ de le onAir IP Panel Min doit être couplé avec l'émetteur CRMX™ pour un fonctionnement sans fil. Configuration initiale
1. Allumez l'émetteur CRMX™.
2. Connectez l’émetteur CRMX™ au contrôleur DMX.
3. Placez le onAir IP Panel Min à moins de 300 m de l'émetteur CRMX™.
1. A partir du panneau de commande du onAir IP Panel Min allez sur le menu DMX Address.
2. Sélectionnez l'adresse de départ comme avec tout autre appareil compatible DMX.
3. Allez sur le menu Wireless Setting > Receive On/Off.
4. Sélectionnez On. (L'indicateur d’intensité du signal affiche un ? devant les barres.)
5. Appuyez sur le bouton de réinitialisation de l'émetteur W-DMX. (L'indicateur d'intensité du signal du
onAir IP Panel Min affiche un sigle ϟ devant les barres pendant 3 secondes pendant l’établissement de la connexion.) Appairage de l'appareil Si le onAir IP Panel Min a déjà été appairé avec l'émetteur CRMX™, l'indicateur d'intensité du signal situé au milieu de l'écran affiche la force du signal. Dans ce cas, le onAir IP Panel Min est prêt à fonctionner en mode sans fil. Appairage du onAir IP Panel Min avec un nouvel émetteur CRMX™
1. A partir du panneau de commande du onAir IP Panel Min, allez au menu Wireless Setting > Receive Reset.
2. Sélectionnez Yes.
3. Sur l'émetteur CRMX™, appuyez sur <RESET> (l'indicateur de signal de l'émetteur clignote).
4. Lorsque l’émetteur a trouve le onAir IP Panel Min, l'indicateur de signal de l'émetteur CRMX™ reste allume.
5. L'écran sur le onAir IP Panel Min affiche alors l’intensité du signal.
Le fonctionnement CRMX™ peut être interrompu ou inhibé par des masses de liquides entre l'émetteur et le récepteur, comme par exemple de l'eau, de la neige ou des personnes. Pour de meilleurs résultats, assurez-vous que la zone située entre l'émetteur et le récepteur soit exempte de toute masse liquide.27
onAir IP Panel Min MdR Rev. 6 Installation Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Schéma de Montage de l'Appareil Accessoires Le onAir IP Panel Min dispose d’un emplacement pour accessoires permettant de loger un filtre ou un nid d’abeille (vendus séparément). Le volet de projecteur en option (vendu séparément) s’adapte parfaitement à l’avant du produit. Pour installer un filtre ou le nid d’abeille :

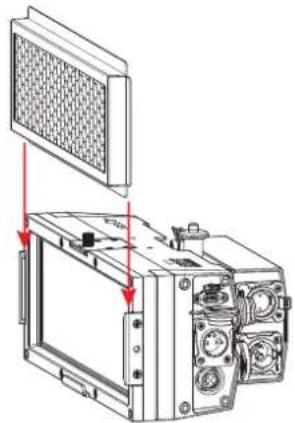

1. Faites glisser le filtre ou le nid d’abeille dans l’emplacement pour accessoires.
2. Desserrez la vis moletée située sur le dessus de l’appareil et faites glisser le panneau vers l’extérieur pour fixer
le filtre ou le nid d’abeille.
3. Serrez la vis moletée.

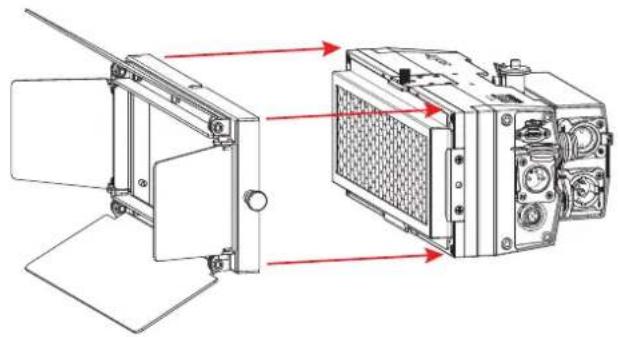

Pour installer le volet de projecteur :
1. Placez le volet de projecteur autour de l’avant de l'appareil.
2. Serrez le bouton pour fixer le volet de projecteur en place.

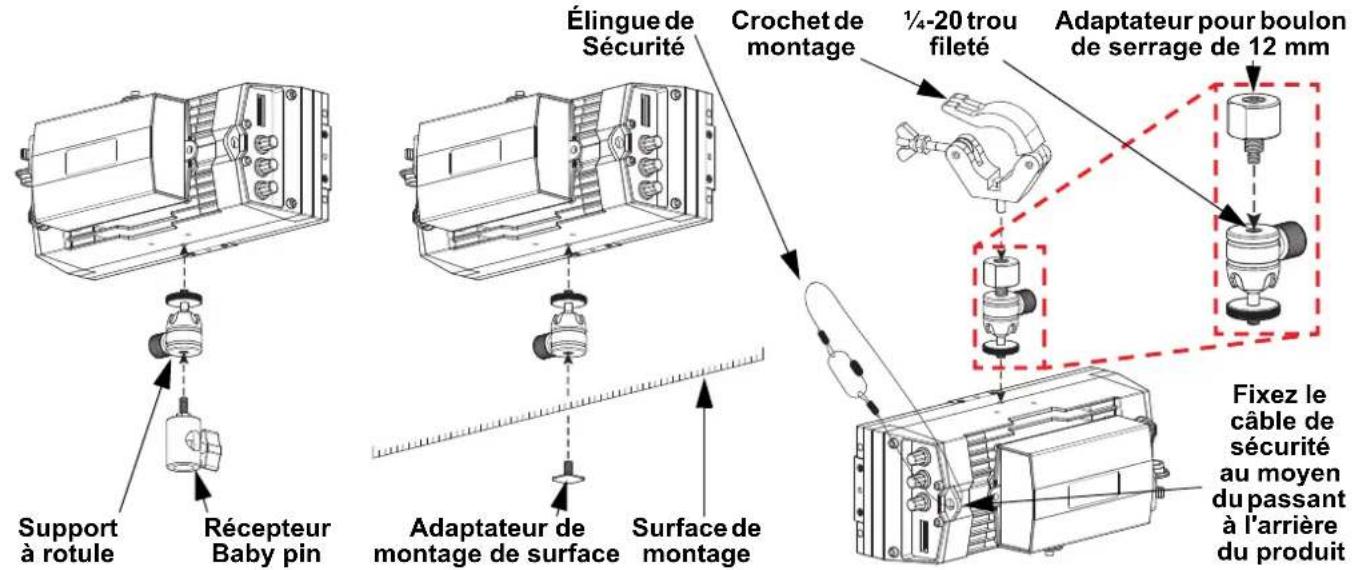

Élingue de Sécurité Crochet de montage ¼-20 trou fileté Adaptateur pour boulon de serrage de 12 mm Support à rotule Récepteur Baby pin Surface de montage Adaptateur de montage de surface Fixez le câble de sécurité au moyen du passant à l'arrière du produitFR

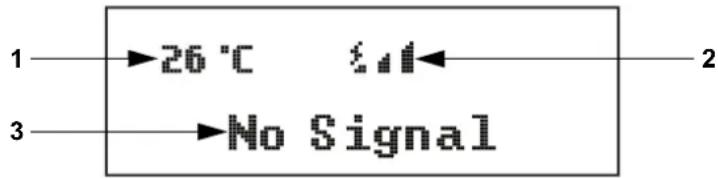

Écran d'accueil L’écran d’accueil de l’onAir IP Panel Min indique les paramètres actuels et l'état de l'appareil On Board Control Un double appui sur <MENU> permet d'accéder aux modes On Board Control (contrôles embarqués). En mode « On Board Control », les boutons de commande contrôlent la sortie de l’appareil. Menu du On Board Control Description du Tableau de Commandes Nombre Description 1 Température actuelle de l’appareil 2 État actuel du signal sans fil 3 La ligne du bas affiche les détails du mode de contrôle actuel Menu Principal Niveaux de Programmation Description On Board Control CCT Control DIM 000–100% Le bouton gauche contrôle le gradateur HUE -0.25–+0.25 Le bouton du milieu contrôle la teinte CCT 2800–8000K Le bouton de droite contrôle la température de la couleur HSV Control INT 000–255 Le bouton gauche contrôle l’intensité HUE Le bouton du milieu contrôle la teinte SAT Le bouton de droite contrôle la saturation XY Control DIM 00.0–100% Le bouton gauche contrôle le gradateur
0.00–0.850 Le bouton du milieu contrôle la valeur X Y Le bouton de droite contrôle la valeur Y Effect Macros Color Chase Speed <001–100> Sélectionne macros d'effets et vitesse Police Car Firetruck Fire Clouds Fireworks Paparazzi Lightning Bouton Fonction <DIM/INT> <MENU> Tourner pour augmenter ou diminuer la valeur du gradateur en mode CCT et XY Control, ou l’intensité en mode HSV Appuyez une fois pour accéder au menu Appuyez deux fois pour accéder au « On Board Control » Maintenez enfoncé pour accéder à l’écran d’accueil Appuyez sur cette touche pour quitter le menu ou la fonction en cours ou pour parcourir la carte des menus <HUE> <UP/DOWN> Augmente ou diminue la valeur de la teinte en mode CCT ou HSV, ou la valeur X en mode XY Control Permet de naviguer vers le haut ou vers le bas dans la liste des menus ou d’augmenter/diminuer la valeur numérique dans une fonction <CCT/ SAT> <ENTER> Tourner pour augmenter ou diminuer la température de couleur en mode CCT, la saturation en mode HSV, ou la valeur Y en mode XY Control Appuyez sur cette touche pour activer l'entrée de menu actuellement affichée ou pour confirmer la valeur actuellement sélectionnée dans la fonction sélectionnée
onAir IP Panel Min MdR Rev. 6 Plan du Menu Reportez-vous à la page du produit onAir IP Panel Min sur www.chauvetprofessional.com pour la dernière carte des menu. Menu Principal Niveaux de Programmation Description DMX Address 001–509* Sélectionne l'adresse de démarrage (*le canal le plus élevé est restreint par personnalité) DMX Channel 1Ch Preset CCTs Hue <-25–25> 1 canal: Sélectionne une CCT prédéfinies et teinte Manual Color Mixer Red <000–255> 1 canal: Combine les couleurs rouge, vert, bleu et blanc pour un résultat personnalisé (0–100%) Green <000–255> Blue <000–255> White <000–255> 3Ch 3 canaux: gradateur, température de couleur, teinte 4Ch 4 canaux: RGBW 5Ch 5 canaux: gradateur 16-bit, température de couleur, teinte, stroboscope 6Ch 6 canaux: gradateur, RGBW, stroboscope 8Ch 8 canaux: RGBW 16-bit 10Ch 10 canaux: gradateur, RGBW 16-bit, stroboscope 11Ch 11 canaux: gradateur, RGBW, stroboscope, température de couleur, teinte, macros d'effets et vitesse, contrôle 15Ch 15 canaux: gradateur 16-bit, RGBW 16-bit, stroboscope, température de couleur, teinte, macros d'effets et vitesse XYBasic(6) 6 canaux: gradateur 16-bit, X 16-bit, Y 16-bit XYExtended(10) 10 canaux: gradateur 16-bit, X 16-bit, Y 16-bit, stroboscope, macros d'effets et vitesse, contrôle Static CCT Control Contrôle corrélé de la température de couleur HSV Control Contrôle de la teinte, saturation, et valeur XY Control Contrôle des coordonnées X et Y Preset CCTs 2800K Dimmer Hue <000–255> <-25–25> Sélectionne température de couleur prédéfinies, gradateur, et teinte 2900K 3000K 3100K 3200K 3300K 3400K 3500K 3600K 3700K 3800K 3900K 4000K 4100K 4200K 4300K 4400K 4500K 4600K 4700K 4800K 4900K 5000K 5100K 5200K 5300KFR
Static (suite) Preset CCTs (suite) 5400K Dimmer Hue <000–255> <-25–25> Sélectionne température de couleur prédéfinies, gradateur, et teinte 5500K 5600K 5700K 6000K 6500K 7000K 7500K 8000K Manual Color Mixer Red <000–255> Combine les couleurs rouge, vert, bleu et blanc pour un résultat personnalisé (0– 100%) Green Blue White Effect Macros Color Chase <001–100> Sélectionne macros d'effets et vitesse Police Car Firetruck Fire Clouds Fireworks Paparazzi Lightning Red Shift
Active ou désactive la fonction passe au rouge Off Master/Slave Master Mode autonome Slave Mode esclave DMX Loss Hold Last Conservation du dernier signal reçu Stop DMX Conservation du sortie Blackout Extinction de l'unité Dimmer Curve S Curve Définir la courbe de gradation Linear Square Inverse Square Dimmer Mode Off Gradateur linéaire Dimmer 1–3 Courbes de gradation rapide (1) à lent (3) Color Calibration Off Étalonnage des couleurs désactivé User Calibration Red <125–255> Définit la valeur maximale de LED rouge Green Définit la valeur maximale de LED verte Blue Définit la valeur maximale de LED bleue White Définit la valeur maximale de LED blanche Factory Calibration Utilise l'étalonnage définit en usine LED Frequency 600Hz Permet de sélectionner la fréquence de sortie MLI 1200Hz 2000Hz 4000Hz 6000Hz 25KHz Wireless Setting Receive On/ Off Off Active/désactive la fonction CRMX™
Réinitialise le paramétrage sans fil Yes Wireless To DMX
Active/désactive la fonction sans fil à DMX Yes Menu Principal Niveaux de Programmation Description31
onAir IP Panel Min MdR Rev. 6 Valeurs DMX XYExtended(10) XYBasic(6) Back Light 10S Désactive rétro-éclairage après 10 secondes d'inactivité 30S Désactive rétro-éclairage après 30 secondes 2Min Désactive rétro-éclairage après 2 minutes Always On Affichage rétro-éclairage toujours active Information Fixture Hours <_ _ _ _ _H> Affiche le nombre total des heures du produit LED Hours <_ _ _ _ _H> Affiche le nombre total des heures du LED Version <V_._ _> Affiche la version actuelle du micrologiciel UID 21A40139_ _ _ _ Affiche l'UID du produit Upgrade Firmware Only This Unit _ _ _ _ _ _.CHL Sélectionne un fichier de mise à jour pour ce produit, ou affiche «No such file!»
Multiple Units _ _ _ _ _ _.CHL Sélectionne un fichier de mise à jour pour ce produit et des produits onAir IP Panel Min connectés, ou affiche «No such file!»
Other Fixture Type _ _ _ _ _ _.CHL Sélectionne un fichier de mise à jour pour les autres produits connectés, ou affiche «No such file!»
Permet de réinitialiser aux valeurs par défaut d'usine Yes Canal Fonction Valeur Pourcentage/Configuration 1 Gradateur 000 255 0–100% 2 Gradateur fin 000 255 0–100% 3 Coordonnée X 000 255 0–100% 4 Coordonnée X fin 000 255 0–100% 5 Coordonnée Y 000 255 0–100% 6 Coordonnée Y fin 000 255 0–100% 7 Stroboscope 000 010 Pas de fonction 011 255 Stroboscope, lent à rapide 8 Macros d'effets 000 010 Pas de fonction 011 039 Chenillard de couleur 040 068 Voiture de police 069 096 Voiture de pompier 097 125 Feu 126 154 Nuages 155 182 Feux d’artifice 183 211 Paparazzi 212 240 Éclairs 241 255 Pas de fonction 9 Vitesse macro d'effet 000 255 Vitesse, lent à rapide 10 Contrôle 000 255 Consulter la Carte de contrôle Canal Fonction Valeur Pourcentage/Configuration 1 Gradateur 000 255 0–100% 2 Gradateur fin 000 255 0–100% 3 Coordonnée X 000 255 0–100% 4 Coordonnée X fin 000 255 0–100% 5 Coordonnée Y 000 255 0–100% 6 Coordonnée Y fin 000 255 0–100% Menu Principal Niveaux de Programmation DescriptionFR
15Ch 11Ch Canal Fonction Valeur Pourcentage/Configuration 1Gradateur 000 255 0–100% 2 Gradateur fin 000 255 0–100% 3 Rouge 000 255 0–100% 4 Rouge fin 000 255 0–100% 5Vert 000 255 0–100% 6Vert fin 000 255 0–100% 7Bleu 000 255 0–100% 8Bleu fin 000 255 0–100% 9Blanc 000 255 0–100% 10 Blanc fin 000 255 0–100% 11 Stroboscope 000 010 Pas de fonction 011 255 Stroboscope, lent à rapide 12 Température de couleur 000 255 Consulter la Carte des températures de couleur 13 Teinte
002 255 -25–+25 14 Macros d'effets 000 010 Pas de fonction 011 039 Chenillard de couleur 040 068 Voiture de police 069 096 Voiture de pompier 097 125 Feu 126 154 Nuages 155 182 Feux d’artifice 183 211 Paparazzi 212 240 Éclairs 241 255 Pas de fonction 15 Vitesse macro d'effet 000 255 Vitesse, lent à rapide Canal Fonction Valeur Pourcentage/Configuration 1Gradateur 000 255 0–100% 2 Rouge 000 255 0–100% 3Vert 000 255 0–100% 4Bleu 000 255 0–100% 5Blanc 000 255 0–100% 6 Stroboscope 000 010 Pas de fonction 011 255 Stroboscope, lent à rapide 7 Température de couleur 000 255 Consulter la Carte des températures de couleur 8Teinte
002 255 -25–+25 9 Macros d'effets 000 010 Pas de fonction 011 039 Chenillard de couleur 040 068 Voiture de police 069 096 Voiture de pompier 097 125 Feu 126 154 Nuages 155 182 Feux d’artifice 183 211 Paparazzi 212 240 Éclairs 241 255 Pas de fonction 10 Vitesse macro d'effet 000 255 Vitesse, lent à rapide 11 Contrôle 000 255 Consulter la Carte de contrôle33
onAir IP Panel Min MdR Rev. 6 10Ch 8Ch 6Ch 5Ch 4Ch Canal Fonction Valeur Pourcentage/Configuration 1 Gradateur 000 255 0–100% 2 Rouge 000 255 0–100% 3 Rouge fin 000 255 0–100% 4Vert 000 255 0–100% 5Vert fin 000 255 0–100% 6Bleu 000 255 0–100% 7Bleu fin 000 255 0–100% 8Blanc 000 255 0–100% 9 Blanc fin 000 255 0–100% 10 Stroboscope 000 010 Pas de fonction 011 255 Stroboscope, lent à rapide Canal Fonction Valeur Pourcentage/Configuration 1 Rouge 000 255 0–100% 2 Rouge fin 000 255 0–100% 3Vert 000 255 0–100% 4Vert fin 000 255 0–100% 5Bleu 000 255 0–100% 6Bleu fin 000 255 0–100% 7Blanc 000 255 0–100% 8 Blanc fin 000 255 0–100% Canal Fonction Valeur Pourcentage/Configuration 1 Gradateur 000 255 0–100% 2 Rouge 000 255 0–100% 3Vert 000 255 0–100% 4Bleu 000 255 0–100% 5Blanc 000 255 0–100% 6 Stroboscope 000 010 Pas de fonction 011 255 Stroboscope, lent à rapide Canal Fonction Valeur Pourcentage/Configuration 1 Gradateur 000 255 0–100% 2 Gradateur fin 000 255 0–100% 3 Température de couleur 000 255 Consulter la Carte des températures de couleur 4Teinte
3Ch 1Ch Carte de contrôle Carte des températures de couleur Canal Fonction Valeur Pourcentage/Configuration 1Gradateur 000 255 0–100% 2 Température de couleur 000 255 Consulter la Carte des températures de couleur 3Teinte
002 255 -25–+25 Canal Fonction Valeur Pourcentage/Configuration 1Gradateur 000 255 0–100% (couleur définie par le menu) Valeur Pourcentage/Configuration Valeur Pourcentage/Configuration 000 007 Pas de fonction 056 063 Courbe de gradation carrée inverse 008 015 Réinitialisation du gradateur 064 071 Mode gradateur éteint 016 023 Passe au rouge active 072 079 Mode gradateur 1 (rapide) 024 031 Passe au rouge désactive 080 087 Mode gradateur 2 032 039 Courbe de gradateur S-Curve 088 095 Mode gradateur 3 (lente) 040 047 Courbe de gradateur linéaire 096 255 Réservé pour une utilisation future 048 055 Courbe de gradation carrée Valeur Pourcentage/Configuration Valeur Pourcentage/Configuration 000 005 Pas de fonction 125 131 4500K 006 012 2800K 132 138 4600K 013 019 2900K 139 145 4700K 020 026 3000K 146 152 4800K 027 033 3100K 153 159 4900K 034 040 3200K 160 166 5000K 041 047 3300K 167 173 5100K 048 054 3400K 174 180 5200K 055 061 3500K 181 187 5300K 062 068 3600K 188 194 5400K 069 075 3700K 195 201 5500K 076 082 3800K 202 208 5600K 083 089 3900K 209 215 5700K 090 096 4000K 216 222 6000K 097 103 4100K 223 229 6500K 104 110 4200K 230 236 7000K 111 117 4300K 237 243 7500K 118 124 4400K 244 255 8000K35
