Producttype	Gemotoriseerd projectiescherm
Type motorisatie	Elektrisch met bedrade en draadloze bediening (433 MHz, optioneel)
Installatie	Muur, plafond of op statieven (niet inbegrepen)
Materiaal scherm	PVC
Kleur rand	Zwart
Voeding	Netstroom (230V ~50Hz, Europese stekker met 3A zekering)
Hoofdfuncties	UP/STOP/DOWN bediening, instelling van uitschuiving en intrekking
Onderhoud en reiniging	Droge doek of plumeau; vlekken: vochtige doek met milde zeep
Veiligheid	Geen schurende chemicaliën gebruiken
Garantie	1 jaar (Shine-Mart Ltd)
Normen	CE (WEEE)

Veelgestelde vragen - EPS Duronic

Hoe installeer ik het scherm aan de muur?

Gebruik de gaten aan de achterkant van de houder om de bevestigingspunten te markeren, boor dan gaten die passen bij uw pluggen (standaard pluggen voor baksteen meegeleverd). Bevestig het scherm met schroeven. Zorg dat het waterpas staat met behulp van een waterpas.

Hoe installeer ik het scherm aan het plafond?

U kunt het direct aan het plafond hangen met een oogbout of aan de bovenkant van de muur met een afstandshouder. Controleer of het plafond het gewicht kan dragen. Gebruik indien nodig S-haakjes. Bevestigingsmateriaal is niet inbegrepen.

Hoe installeer ik het scherm op een statief?

Gebruik twee statieven (één aan elk uiteinde) en S-haakjes om het scherm aan de gaten van de houder te hangen. De statieven zijn niet inbegrepen.

Hoe stel ik de zwarte rand boven aan het scherm bij?

Draai de rode/grijze zeskantbout 'A' aan de binnenkant van de behuizing met de klok mee om de rand te verkleinen, of tegen de klok in om hem te vergroten.

Wat te doen als het scherm niet volledig uitschuift?

Pas de rode/grijze zeskantbout 'A' tegen de klok in aan om de uitschuiving van het scherm te vergroten.

Wat te doen als het scherm niet volledig intrekt?

Pas de witte/gele zeskantbout 'B' aan om het intrekken te verbeteren. Draai deze in de juiste richting tot het scherm volledig in de behuizing is.

Hoe reinig ik het projectiescherm?

Gebruik een droge doek of plumeau voor stof. Voor vlekken een vochtige doek met milde zeep. Vermijd schurende producten.

Kan ik een draadloze afstandsbediening gebruiken?

Ja, een draadloze afstandsbediening (433 MHz) is apart verkrijgbaar met UP/STOP/DOWN knoppen.

Welke gereedschappen zijn nodig voor de montage?

Een kruiskopschroevendraaier, een waterpas, een inbussleutel (meegeleverd) en een boormachine voor montage aan de muur.

Wat is de garantieduur van het scherm?

Het scherm heeft een garantie van 1 jaar van Shine-Mart Ltd, eigenaar van het merk Duronic. De garantie dekt fabricagefouten bij normaal gebruik.

GEBRUIKSAANWIJZING EPS Duronic

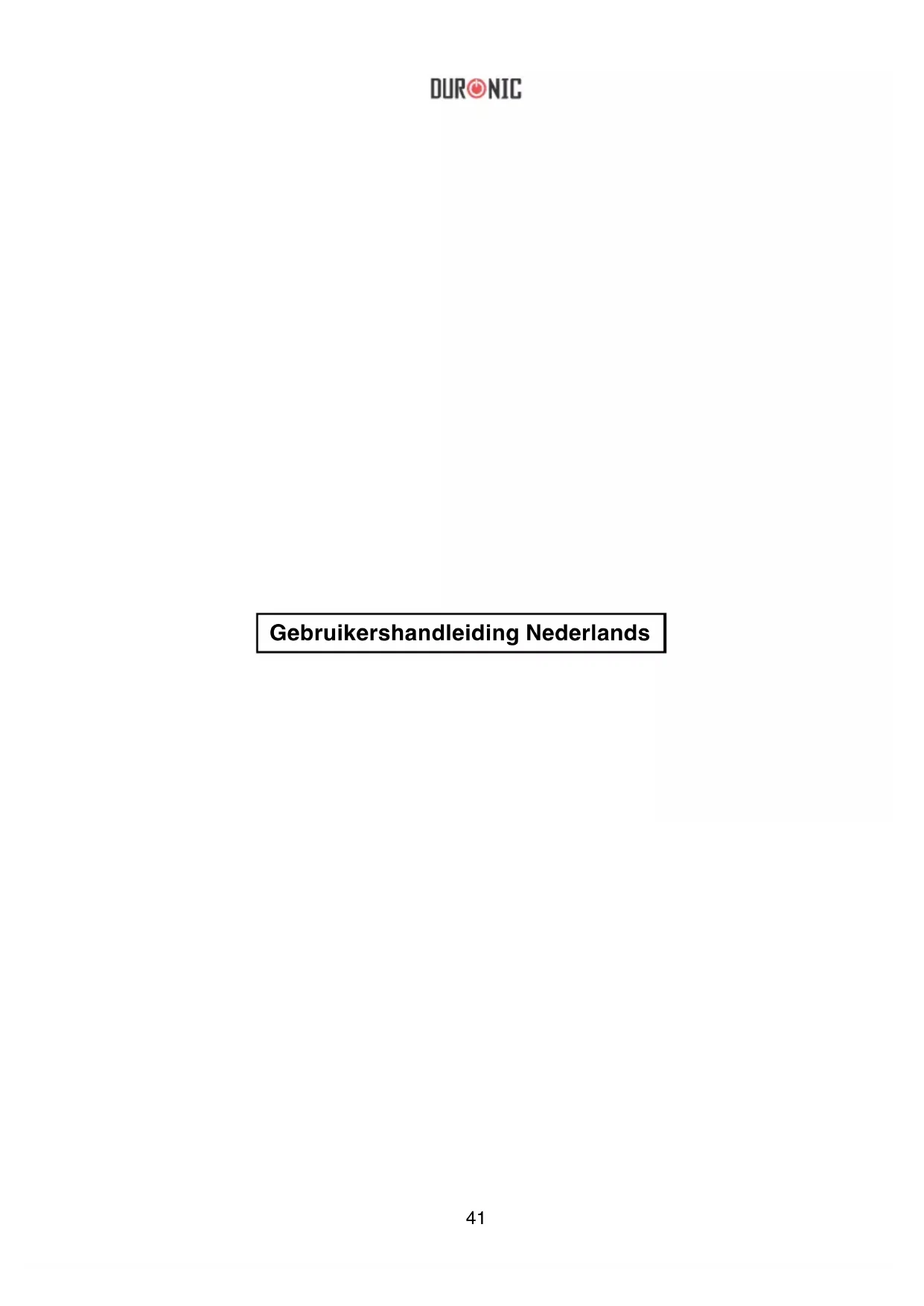

Gebruikershandleiding Nederlands 41

DURONIC

English Manual

DURONIC

Before You Begin

Gebruikershandleiding Nederlands

DURONIC

Voor U Begint

• Maak genoeg ruimte vrij om het scherm in elkaar te zetten. Zorg dat de ruimte groter is dan de afmetingen van het scherm.
• Voor sommige stappen van het montageproces zijn ten minste twee personen nodig.
• Monteer het scherm niet in ruimtes met een hoge temperatuur om schade aan het scherm te voorkomen.
  • Zorg dat u deze handleiding goed doorleest alvorens u het scherm in elkaar zet.

Benodigde Gereedschappen

• Kruiskop schroevendraaier

• Inbussleutel (bijgeleverd)

- Waterpas

- Boormachine (in het geval dat u het scherm aan een muur bevestigt)

Montage-instructies

1. Zorg dat de montageruimte schoon en volledig opgeruimd is.
2. Haal alle onderdelen uit de doos en leg deze op een georganiseerde manier neer. Rol het scherm nog niet uit.
3. Plaats het scherm op een vlakke, egale ondergrond. Houd het scherm uit de buurt van stof en viezigheid om schade te voorkomen, en te zorgen dat het scherm niet vies wordt.
4. Kies een locatie voor uw scherm. U kunt de EPS op drie manieren installeren: met een muurbevestiging, met een plafondbevestiging of aan een statief.

Muurbevestiging:

Gebruik de gaten aan de achterkant van de beugels als indicatie, houd het scherm tegen de muur waar u het wilt installeren en markeer de twee plekken voor de boorgaten.

a. Gebruik een waterpas om te controleren of het scherm recht en waterpas aan de muur zal hangen.
b. Leg het scherm weg.
c. Gebruik een boormachine om twee gaten op de gemarkeerde plekken te boren, zorg dat de afmeting van de gaten overeenkomt met de maat van uw muurpluggen. Breng de pluggen aan in de gaten.

Let op: De EPS wordt geleverd met een aantal standaard muurpluggen voor bakstenen muren; het kan zijn dat u zelf geschiktere pluggen moet vinden afhankelijk van het materiaal van uw muur.

d. Til het scherm op zijn plek, draai de schroeven aan door de gaten in de beugel en breng de schroeven aan in de pluggen. Draai de schroeven goed aan.
e. Controleer of het scherm waterpas aan de muur hangt.

Plafondbevestiging:

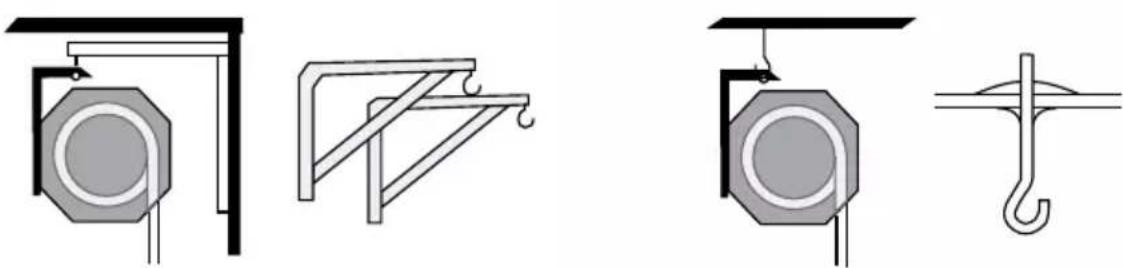

U kunt de EPS op twee manieren op plafondhoogte bevestigen: rechtstreeks aan het plafond met schroefhaakjes of oogbouten, of aan de bovenkant van de muur met afstandsbeugels. Voor beide installatiemogelijkheden kan het zijn dat u ook S-vormige haakjes nodig heeft.

Aangezien plafonds van verschillende materialen gemaakt kunnen worden – sommigen zwakker dan anderen – zult u zelf in moeten schatten of uw plafond in staat is om het gewicht van het scherm te dragen en of dit veilig en verantwoord is. Zorg vervolgens dat u de juiste bevestigingen voor uw plafondtype gebruikt.

Afstandsbeugels Oogbouten/Schroefhaakjes

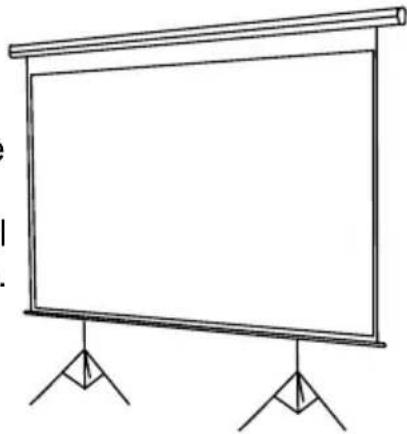

Bevestiging aan Statief:

De beugels hebben gaten die het scherm geschikt maken om aan statieven te bevestigen. In de meeste gevallen zult u twee statieven nodig hebben (één voor elk uiteinde van het scherm). U zult ook meestal twee haakjes en/of S-vormige haakjes nodig hebben.

Let op: De enige bevestigingsmaterialen die bijgeleverd worden zijn muurpluggen voor bakstenen muren. Als u andere bevestigingsmaterialen nodig heeft, dient u deze apart aan te schaffen.

Het Scherm Klaar Maken voor Gebruik

Controleer terwijl u het scherm klaar maakt voor gebruik of u tevreden bent met de positie en het formaat van de zwarte rand aan de bovenkant van het scherm en dat het scherm tot de juiste positie op en af rolt. Mocht dit niet het geval zijn, is dit eenvoudig aan te passen. Het kan zijn dat het scherm niet tot de juiste lengte afrolt or volledig wordt opgerold. Dit kan eenvoudig gecorrigeerd en opnieuw aangepast worden om het probleem te verhelpen.

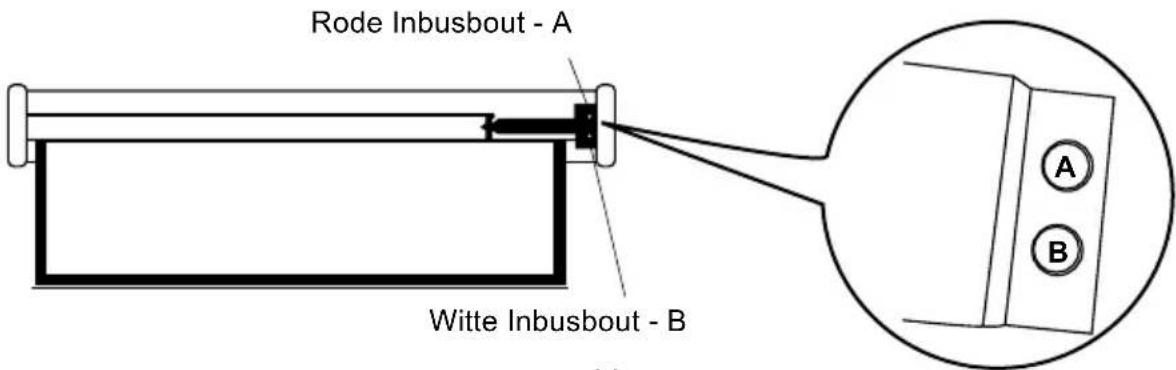

'A' rode/grijze inbusbout: Bepaalt tot hoeverre het scherm afrolt (naar beneden). 'B' witte/gele inbusbout: Bepaalt tot in hoeverre het scherm oprolt (hoe ver het scherm in de behuizing wordt opgerold en met welke hoek dit gebeurt).

• Als er een zwarte rand aan de bovenkant van het scherm te zien is, en u wilt deze kleiner maken, draai de 'A' bout met de klok mee om de zwarte rand smaller te maken.
• Als de zwarte rand aan de bovenkant van het scherm te smal is, of het scherm is niet volledig afgerold is, draai dan de 'A' bout tegen de klok in.
• Als het scherm scheef afrolt en recht gemaakt moet worden, draai dan aan de 'B' bout om het scherm uit te lijnen.

Gebruiksinstructies

Steek de stekker in het stopcontact.

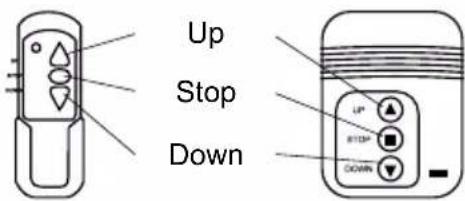

Het scherm wordt bediend met de schakelaar die in de stroomkabel aan de zijkant van het scherm verwerkt is. De schakelaar heeft drie knoppen: UP / STOP / DOWN (Naar boven / Stop / Naar beneden).

Het scherm kan ook worden bediend met een afstandsbediening (apart verkocht), deze heeft dezelfde knoppen: UP / STOP / DOWN (Naar boven / Stop / Naar beneden). Frequentie van de afstandsbediening: 433 MHz.

Reiniging

Als er stof op het scherm zit, kunt u dit met een droge doek of stofdoek verwijderen.

Het scherm is gemaakt van PVC, als er viezigheid of vlekken op het scherm zitten, kunt u een natte doek met een milde zeep gebruiken om het scherm voorzichtig schoon te maken. Gebruik minimale druk om schade aan het scherm te voorkomen.

Gebruik geen agressieve schoonmaakmiddelen of schuurmiddelen op welk onderdeel van het scherm dan ook.

Mogelijke Problemen

Probleem	Oplossing
Het scherm rolt niet op of af	Controleer of de stroomkabel goed is verbonden. Mocht het scherm nog steeds niet op- of afrollen, neem dan contact op met Duronic voor verder advies.
Het scherm rolt niet af tot de juiste lengte	Als het scherm niet tot de juiste lengte afrolt, gebruik dan het bijgeleverde zeshoekige gereedschap om de rode of grijze ‘A’ bout in de behuizing te verstellen (Zie ‘Het Scherm Klaar Maken voor Gebruik’).
Het scherm rolt niet volledig op.	Als het scherm niet volledig tot in de behuizing oprolt, gebruik dan het zeshoekige gereedschap om de witte of gele ‘B’ bout in de behuizing te verstellen.

DURONIC

Garantie

1 Jaar Garantie van Shine-Mart Ltd Handelsmerk eigenaars van Duronic Producten. LET OP: DEZE STELLINGEN HEBBEN GEEN INVLOED OP UW WETTELIJKE RECHTEN ALS CONSUMENT

Dit product is vervaardigd onder de strengste kwaliteitscontrole procedures, met materialen van de hoogste kwaliteit, om uitstekende werking en betrouwbaarheid te verzekeren. Het zal zeer goed en langdurig dienstdoen, naar gelang het correct gebruikt en onderhouden wordt. Het product heeft 1 jaar garantie van de originele aankoopdatum. Als een defect zich toont vanwege een materiaal- of constructiefout, dient het defecte apparaat bij de originele aankoop locatie geretourneerd te worden. Terugbetaling of vervanging is ter discretie van dat bedrijf.

Duronic Producten worden aangeboden met een 1-jarige garantie onder de volgende omstandigheden:

1. Het product dient naar de verkoper geretourneerd te worden met aankoopbewijs.
2. Het product dient geïnstalleerd en gebruikt te worden naar de instructies in deze gebruikshandleiding.
3. Het product is alleen geschikt voor huishoudelijk gebruik.
4. De garantie dekt geen gebruiksschade, opzettelijke schade, verkeerd gebruik of verwaarlozing.
5. Shine-Mart Ltd heeft geen verantwoordelijkheid voor accidentele schade of verlies.
6. Shine-Mart Ltd is niet aansprakelijk voor onderhoud onder de garantie.
7. Alleen geldig in Nederland

Dit product is uitgerust met een CE:1363 stekker en zekering. Geïmporteerd door Shine-Mart Ltd, RM3 8SB

Informatie over afvalverwerking voor Afgedankte Elektrische en Elektronische Apparatuur (AEEA).

Dit teken geeft aan dat een product en/of bijbehorende documentatie bij verwijdering, dient te worden behandeld als Afgedankte Elektrische en Elektronische Apparatuur (AEEA).

Alle AEEA gemarkeerde producten dienen niet te worden gemengd met algemeen huishoudelijk afval, maar moeten apart worden gehouden voor de behandeling, herwinning en hergebruik van de gebruikte materialen.
