Before You Begin

Gebruikershandleiding Nederlands

Voor U Begint

• Kijk of u alle correcte onderdelen heeft zoals hieronder beschreven.
• Maak genoeg ruimte vrij om het scherm in elkaar te zetten. Zorg dat de ruimte groter is dan de afmetingen van het scherm.
• Voor sommige stappen van het montageproces zijn ten minste twee personen nodig.
• Monteer het scherm niet in ruimtes met een hoge temperatuur om schade aan het scherm te voorkomen.
• Zorg dat u deze handleiding goed doorleest alvorens u het scherm in elkaar zet.

• Kruiskop schroevendraaier
- Waterpas

• Inbussleutel (bijgeleverd)
- Boormachine (in het geval dat u het scherm aan een muur bevestigt)

Box Contents

4x

Ophangschroeven en muurpluggen

4x

Ophangbeugel

24x

Meubelschroef

Opspan pinnen

4x

L-vormige hoekbeugel

(aantal is afhankelijk van schermgrootte)

2x Verbindingsbeugel

2x Framedelen bovenkant

2x Framedelen onderkant

2x Framedelen zijkant

Steunbalk

Schermdoek

Montage-instructie

1) Zorg dat de montageruimte schoon en volledig opgeruimd is. U heeft ten minste 60 cm ruimte nodig rond de vier zijden van het uitgespreide scherm.
2) Haal alle onderdelen uit de doos en leg deze op een georganiseerde manier neer. Rol het scherm nog niet uit.

Monteer het Frame

3) Neem de twee framedelen voor de bovenkant en bevestig ze aan elkaar door de rechte uiteinden om één verbindingsbeugel te schuiven en tegen elkaar aan te drukken.

Bevestig ze met 4 meubelschroeven en draai deze aan met de bijgeleverde inbussleutel.

Herhaal dit voor de framedelen van de onderkant.

4) Schuif de opspan pinnen op de daarvoor bedoelde plekken in de bovenkant van het frame, aangegeven met stickers met rode pijlen.

Doe dit ook voor de onderkant en de zijkanten.

5) Schuif nu de ophangbeugels op hun plek.

Het product wordt geleverd met 4 van deze beugels, 2 voor de bovenkant van het frame en 2 voor de onderkant.

Deze beugels worden later gebruikt om het scherm aan de muur te hangen.

6) Bevestig nu alle zijkanten aan elkaar met de L-vormige hoekbeugels, schuif één deel in de bovenkant van het frame en de andere in één van de zijkanten. Maak ze nu vast met 4 meubelschroeven, draai deze stevig aan met de inbussleutel.

Herhaal dit voor elke hoek van het frame, totdat alle delen aan elkaar bevestigd zijn.

Bereid het Scherm Voor

7) Controleer eerst of uw vloer schoon en droog is. Rol het scherm voorzichtig uit en leg het met de voorkant (de kijkzijde) naar beneden.

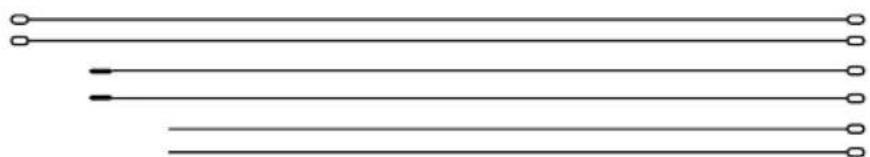

8) Begin met de enkelzijdige stangen, maak ze aan elkaar vast zoals in de afbeelding om een enkele, lange stang te maken.

9) Schuif deze in de bovenkant van het scherm totdat het uiteinde aan de andere kant van het scherm verschijnt. Herhaal dit voor de onderkant van het scherm, de enkelzijdige stangen samenvoegen en door de onderkant van het scherm schuiven.

10) Schuif de kortere dubbelzijdige stangen in de zijkanten van het scherm.

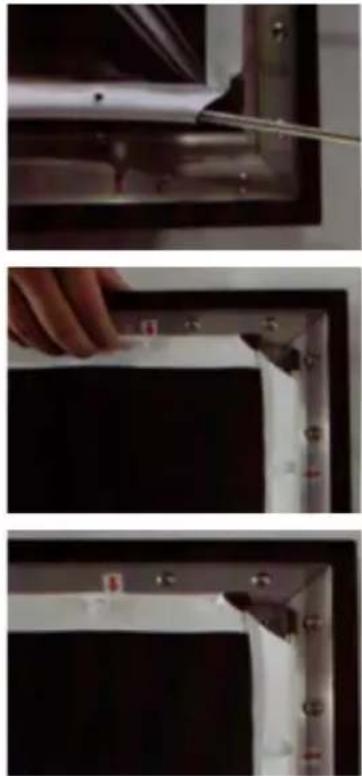

11) Plaats het materiaal van het scherm op het frame. Begin van één kan van het scherm, druk de opspan pinnen door de voorgemaakte gaten aan de rand van het scherm. Bevestig deze één voor één in een omtrekkende beweging rond het scherm totdat alle pinnen in hun toebehorende gaten zitten.

Let op:

- Om de laatste pinnen vast te maken moet u mogelijk stevig, maar gecontroleerd, aan het scherm trekken om het goed vlak te houden.

- De rode pijlen zijn slechts een richtlijn, de opspan pinnen hoeven niet perfect aan de pijlen te worden uitgelijnd als het scherm eenmaal vast zit.

Controleer of alles er goed uit ziet voordat u verder gaat

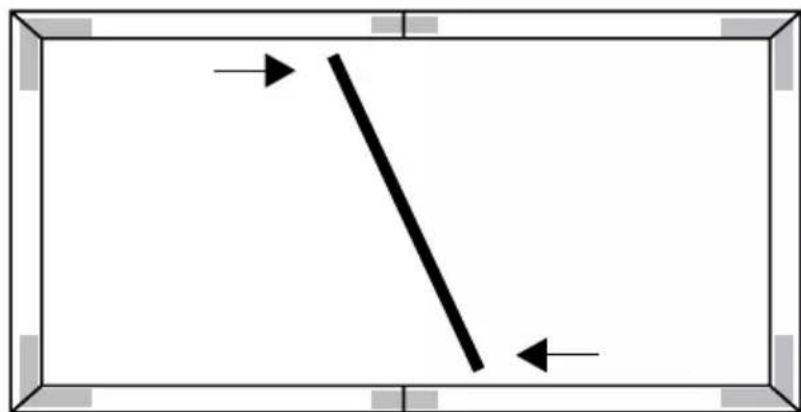

12) Plaats de steunbalk diagonaal in het midden van het scherm.

Zorg dat de uiteinden van de balk op hun plaats vallen in de achterkant van het frame, druk de balk nu voorzichtig aan totdat deze verticaal in het midden van het scherm zit, waar de delen van het frame samen komen.

Het Scherm aan de Muur Bevestigen

13) Kies een locatie om uw scherm te installeren. Gebruik een potlood en een waterpas om boorgaten op de gekozen locatie te markeren en gebruik een boormachine om de gaten te boren.

14) Gebruik de bijgeleverde muurpluggen, of zoek voor meer geschikte pluggen voor uw type muur (bijv. baksteen, gipsplaat etc.) en breng de ophangschroeven aan met een kruiskop schroevendraaier.

Let op: Er wordt slechts één soort muurpluggen met het product geleverd. Als uw muur iets anders nodig heeft, zorg dan in dat geval dat u de juiste bevestigingsmaterialen heeft om er zeker van te zijn dat u het scherm veilig en verantwoord installeert.

15) Hang het scherm met twee personen op. Neem plaats aan tegengestelde zijden van het scherm, til het voorzichtig op en hang het aan de muur. Zorg dat het frame met het scherm goed op alle vier de schroeven geplaatst wordt.

Als er stof op het scherm zit, kunt u dit met een droge doek of stofdoek verwijderen.

Het scherm is gemaakt van PVC, als er viezigheid of vlekken op het scherm zitten, kunt u een natte doek met een milde zeep gebruiken om het scherm voorzichtig schoon te maken. Gebruik minimale druk om schade aan het scherm te voorkomen.

Gebruik geen agressieve schoonmaakmiddelen of schuurmiddelen, ongeacht van welk onderdeel van het scherm u schoon wilt maken.

DURONIC

Garantie

1 Jaar Garantie van Shine-Mart Ltd Handelsmerk eigenaars van Duronic Producten. LET OP: DEZE STELLINGEN HEBBEN GEEN INVLOED OP UW WETTELIJKE RECHTEN ALS CONSUMENT

Dit product is vervaardigd onder de strengste kwaliteitscontrole procedures, met materialen van de hoogste kwaliteit, om uitstekende werking en betrouwbaarheid te verzekeren. Het zal zeer goed en langdurig dienstdoen, naar gelang het correct gebruikt en onderhouden wordt. Het product heeft 1 jaar garantie van de originele aankoopdatum. Als een defect zich toont vanwege een materiaal- of constructiefout, dient het defecte apparaat bij de originele aankoop locatie geretourneerd te worden. Terugbetaling of vervanging is ter discretie van dat bedrijf.

Duronic Producten worden aangeboden met een 1-jarige garantie onder de volgende omstandigheden:

1. Het product dient naar de verkoper geretourneerd te worden met aankoopbewijs.
2. Het product dient geïnstalleerd en gebruikt te worden naar de instructies in deze gebruikshandleiding.
3. Het product is alleen geschikt voor huishoudelijk gebruik.
4. De garantie dekt geen gebruiksschade, opzettelijke schade, verkeerd gebruik of verwaarlozing.
5. Shine-Mart Ltd heeft geen verantwoordelijkheid voor accidentele schade of verlies.
6. Shine-Mart Ltd is niet aansprakelijk voor onderhoud onder de garantie.
7. Alleen geldig in Nederland

Dit product is uitgerust met een CE:1363 stekker en zekering. Geïmporteerd door Shine-Mart Ltd, RM3 8SB

CE

Informatie over afvalverwerking voor Afgedankte Elektrische en Elektronische Apparatuur (AEEA).

Dit teken geeft aan dat een product en/of bijbehorende documentatie bij verwijdering, dient te worden behandeld als Afgedankte Elektrische en Elektronische Apparatuur (AEEA).

Alle AEEA gemarkeerde producten dienen niet te worden gemengd met algemeen huishoudelijk afval, maar moeten apart worden gehouden voor de behandeling, herwinning en hergebruik van de gebruikte materialen.
