INSTRUKCJA OBSŁUGI FFPS Duronic

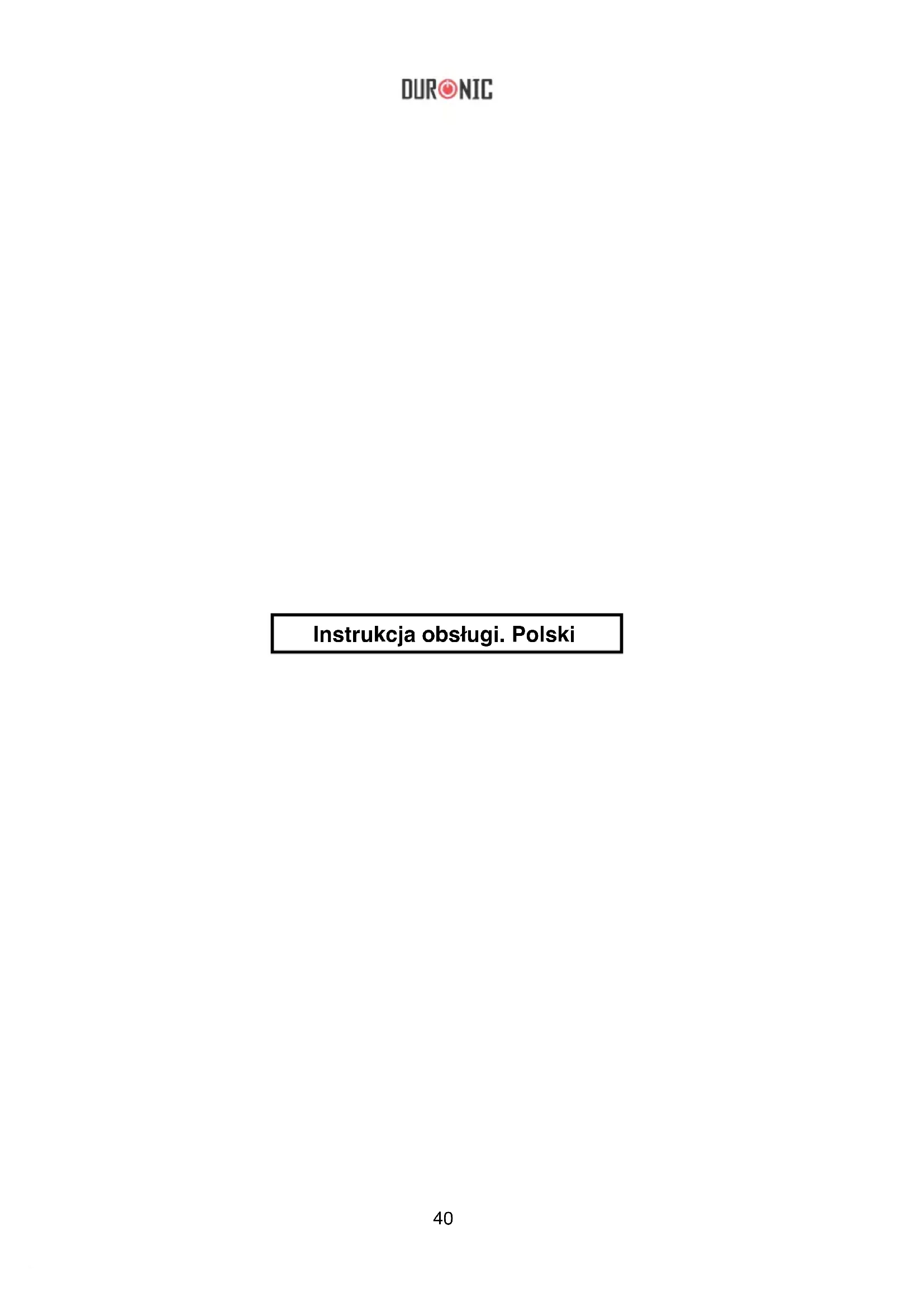

Instrukcja obsługi. Polski 40

Instrukcja obsługi. Polski

DURONIC

Przed pierwszym użyciem

• Sprawdź, czy posiadasz wszystkie elementy wymienione w dziale "Zawartość opakowania".
• Przygotuj wystarczająco duży obszar, aby zamontować ekran. Upewnij się, że miejsce montażu jest większe niż krawędzie ekranu.
• Montaż ekranu wymaga przynajmniej dwóch osób do wykonania niektórych kroków.
• Nie montuj ekranu w miejscach o wysokiej temperaturze, aby uniknąć uszkodzenia ekranu.
• Dokładnie zapoznaj się z całą instrukcją obsługi przed przystąpieniem do montażu.

Wymagane narzędzia:

• Śrubokręt krzyżykowy
• Poziomica

• Klucz imbusowy (w zestawie)
• Wiertarka (w przypadku montażu ściennego)

Zawartość opakowania

4x Śruby montażowe z kołkami

4x Wspornik 24x montażowy

Śruby łączeniowe

Kołki napinające

4x L- łącznik

(ilość zależy od rozmiaru ekranu)

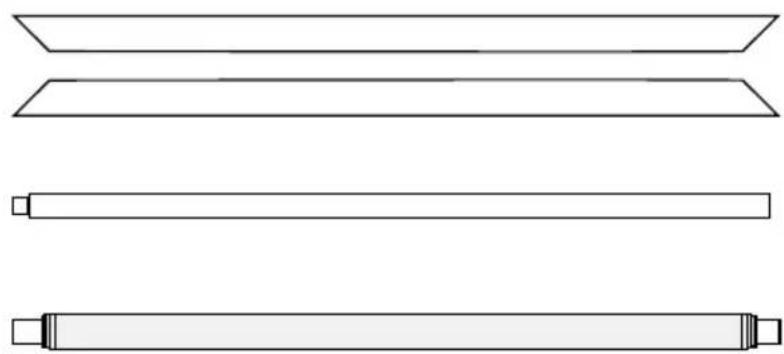

2x Listwa 60 Mażolowe pręty

(różnej długości)

DURONIC

2x Szyna górna 2x Szyna dolna

1) Upewnij się, że miejsce montażu jest czyste i całkowicie wolne. Będziesz potrzebować ok. 1 m wolnej przestrzeni od każdej z krawędzi ekranu po jego rozwinięciu.
2) Wypakuj wszystkie elementy opakowania i uporządkuj. Nie odwijaj jeszcze maty ekranu.

Montaż ramy

3) Weź dwie górne szyny i połącz je razem wsuwając listwę montażową od płaskiego boku i dociśnij do siebie. Zabezpiecz je czterema śrubami łączeniowymi i dokręć dołączonym kluczem imbusowym.

Powtórz czynność z dolną szyną.

4) Przeciągnij kołki napinające w zaprojektowane miejsca górnej szyny (oznaczone czerwoną strzałką).

Przeciągnij kołki napinające w dolnej szynie, a następnie w bocznych szynach.

5) Następnie przeciągnij wsporniki montażowe.

Ekrany mają 4 wsporniki, które mają być umieszczone odpowiednio: 2 szt. - górna szyna, 2 szt. - dolna szyna.

Wsporniki zostaną użyte do montażu ekranu na ścianie.

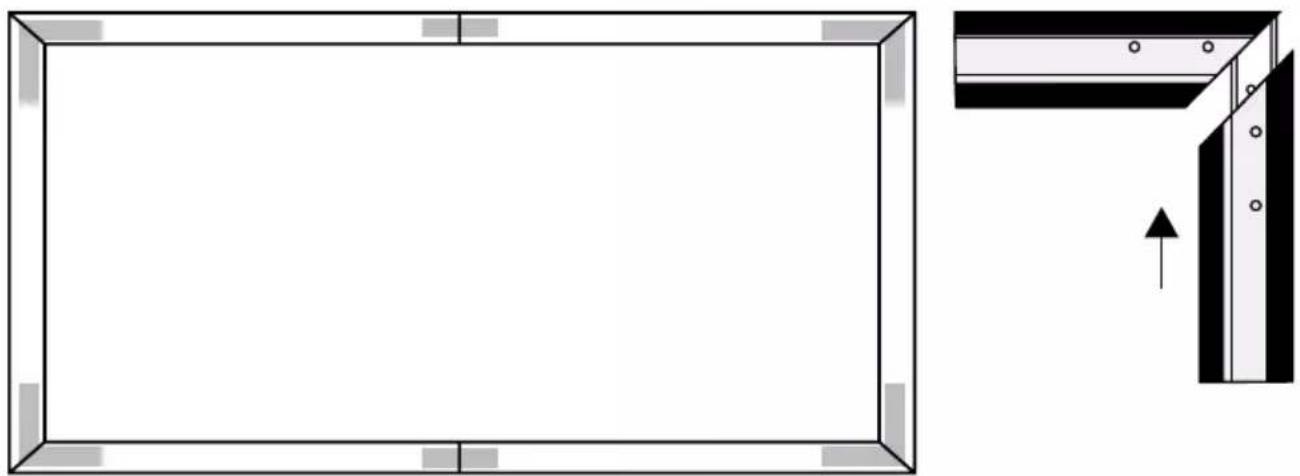

6) Łączenie górnej, dolnej i bocznych szyn. Przeciągnij jedną część L-łącznika do górnej ramy, a drugą stronę L-ki do bocznej szyny. Zabezpiecz w miejscu przy użyciu czterech śrub łączeniowych i dołączonego klucza imbusowego..

Powtórz czynność w każdym rogu ramy, aby dopasować do siebie wszystkie elementy ramy ekranu.

Przygotowanie maty ekranu

7) Upewnij się, że powierzchnia jest czysta i sucha. Ostrożnie odwiń ekran i rozłoż na podłodze powierzchnią ekranową do dołu.

8) Połącz ze sobą dwie połówki prętów, aby utworzyć jeden, długi pręt, zgodnie z poniższym rysunkiem.

9) Włóż złożony pręt w górną kieszeń ekranu i przeciągnij przez całą jego długość.

Włóż złożony pręt w górną kieszeń ekranu i przeciągnij przez całą jego długość.

Następnie przeciągnij dwa, krótsze, podwójnie zakończone pręty po bokach ekranu.

10) Następnie przeciągnij dwa, krótsze, podwójnie zakończone pręty po bokach ekranu.

11) Umieść matę ekranu na ramie. Rozpoczynając z dowolnego boku ekranu, zacznij naciągać materiał na kołki napinające przy wykorzystaniu wbudowanych otworów. Naciągnij materiał na wszystkie, odpowiadające im kołki.

Uwaga:

- Kilka ostatnich kołków może wymagać zdecydowanego naciągnięcia, aby utrzymać ekran idealnie gładki.

• Czerwone strzałki są zaznaczone jedynie dla referencji, kołki napinające nie muszą perfekcyjnie wpasowywać się w oznaczenia, gdy ekran jest montowany.

Sprawdź, czy ekran wygląda prawidłowo przed przystąpieniem do kolejnego etapu.

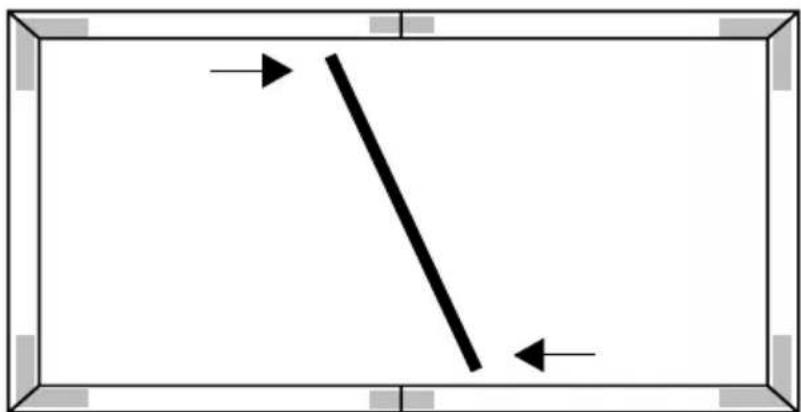

12) Umieść listwę wspierającą w środkowej części ekranu po przekątnej.

Upewnij się, że końca listwy wspierającej znajdują się pomiędzy górną i dolną ramą. Powoli dopychaj listwę w górnej i dolej części ramy, aż do momentu, gdy listwa będzie ustawiona prostopadle do górnej i dolnej ramy.

Montaż ekrany na ścianie

13) Zadecyduj, gdzie chcesz zamontować ekran. Przy użyciu ołówka i poziomicy zaznacz miejsce na śruby montażowe.

14) Użyj dołączonych kołków montażowych lub zastosuj inne, odpowiednie dla powierzchni montażowej (np. dla cegły, płyty kartonowo-gipsowej). Dokręć śruby montażowe przy użyciu śrubokręta krzyżykowego, aby zablokować je w miejscu.

UWAGA: Do zestawu został dołączony jeden rodzaj kołków. Jeżeli powierzchnia ściany wymaga innego rodzaju montażu upewnij się, że posiadasz prawidłowy zestaw kołków i śrub przed przystąpieniem do montażu

15) Montaż ekranu na ścianie wymaga dwóch osób. Stańcie po przeciwnych stronach ekranu, unieście go i spróbujcie dopasować otwory wsporników montażowych do śrub zamontowanych w ścianie.

Jeżeli ekran pokryty jest kurzem przetrzyj jego powierzchnię suchą ściereczką lub zmiotką do kurzu.

Jeżeli ekran posiada zabrudzenie usuń je przy użyciu mokrej ściereczki z mydłem i delikatnie przetrzyj ekran. Używaj minimalnego nacisku, aby zapobiec uszkodzeniu materiału.

Nie używaj chemicznych środków ściernych lub druciarek do czyszczenia jakichkolwiek elementów ekranu.

DURONIC

Warunki Gwarancji

1 Rok Gwarancji firmy Shine-Mart LTD, marki handlowej Duronic Products.

UWAGA: ten dokument nie wpływa na twoje ustawowe prawo jako konsumenta.

Ten produkt został wykonany zgodnie z restrykcyjnymi normami kontroli i wykorzystuje najwyższej jakości materiały dla uzyskania doskonałej wydajności i niezawodności.

Długotrwałość produktu zostaje osiągnięta przez właściwe użytkowanie i konserwację.

Gwarancja obejmuje 1 rok od daty zamówienia. Jeżeli jakikołwiek defekt powstanie ze względu na wadliwość materiału lub niewłaściwe wykonanie to uszkodzony produkt musi zostać dostarczony do miejsca, z którego został zamówiony. Zwrot pieniędzy lub wymiana produktu jest w gestii firmy.

Duronic Products oferuje jeden rok gwarancji na podstawie poniższych warunków:

1. Produkt musi zostać zwrócony do sprzedawcy z oryginalnym dowodem zakupu.
2. Produkt był instalowany i użytkowany zgodnie z instrukcją obsługi.
3. Produkt użytkowany był wyłącznie w celach domowych.
4. Gwarancja nie obejmuje naturalnego zużycia się produktu, celowego uszkodzenia, niewłaściwego użycia, zaniedbania, niewłaściwych napraw lub części eksploatacyjnych.
5. Shine-Mart Ltd. nie ponosi odpowiedzialności za przypadkowe albo celowe zgubienie produktu lub jego uszkodzenie.
6. Firma Shine-Mart Ltd nie jest zobowiązana do przeprowadzania jakichkolwiek prac serwisowych w ramach gwarancji.
7. Obowiązuje na obszarze Unii Europejskiej.

Ten produkt jest wyposażony we wbudowaną wtyczkę typu Euro-Plug / BS z certyfikatem CE importowaną przez Shine-Mart Ltd, RM3 8SB

Informacja o odpadach i utylizacja dla użytkowników sprzętu elektrycznego i elektronicznego.

Usuwanie wyeksploatowanych urządzeń elektrycznych i elektronicznych (dotyczy krajów Unii Europejskiej i innych krajów europejskich z wydzielonymi systemami zbierania odpadów). Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie powinien być zaliczany do odpadów domowych. Należy go przekazać do odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem urządzeń elektrycznych i elektronicznych. Prawidłowe usunięcie produktu zapobiegnie potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego, których przyczyną mogłoby być niewłaściwe usuwanie produktu. Recykling materiałów pomaga w zachowaniu surowców naturalnych.
