BEDIENUNGSANLEITUNG FFPS Duronic

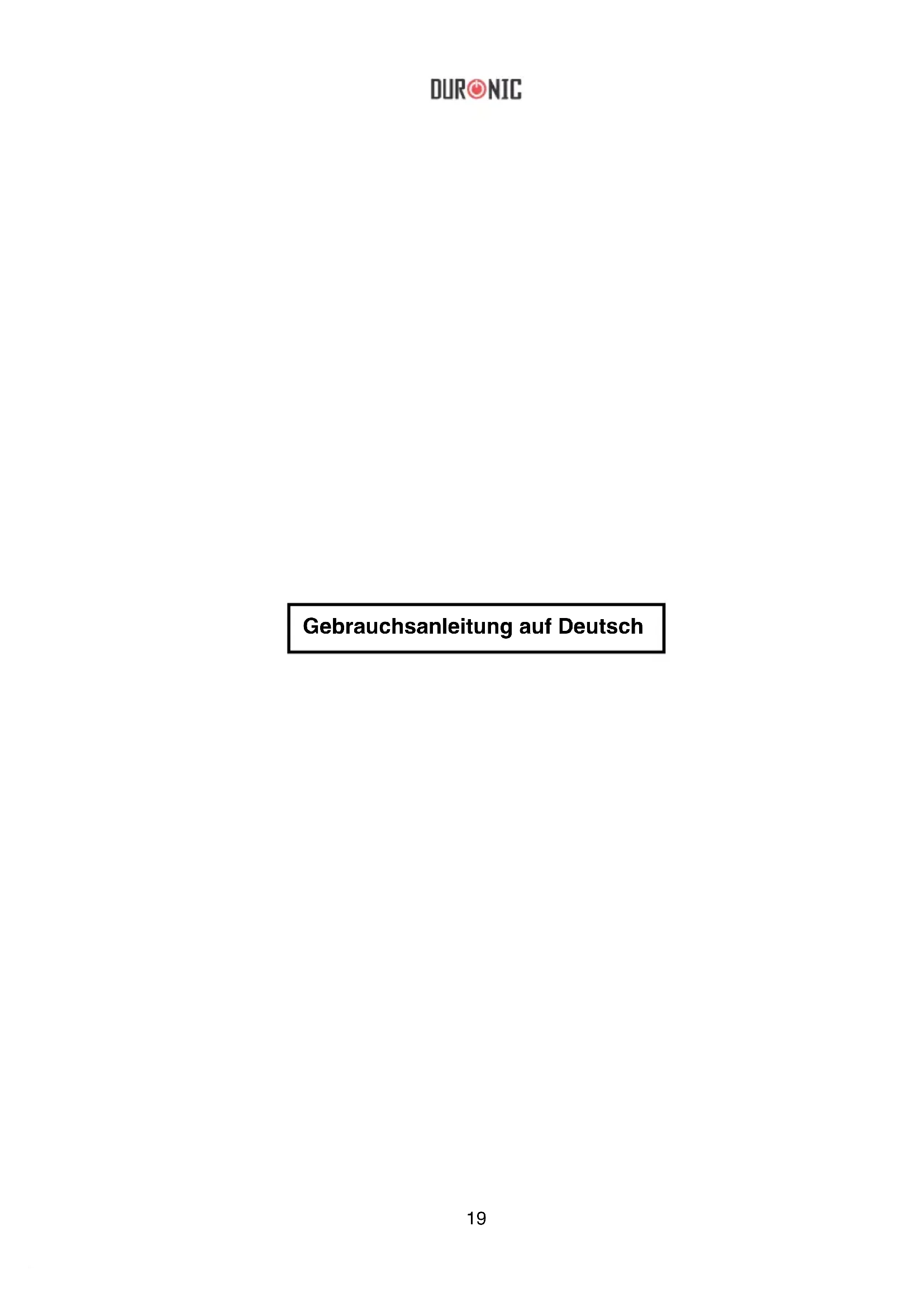

Gebrauchsanleitung auf Deutsch 19

Gebrauchsanleitung auf Deutsch

DURONIC

Vor dem Gebrauch

• Räumen Sie einen Bereich frei, der groß genug ist, um die Leinwand zusammenzubauen. Stellen Sie sicher, dass der Bereich größer als die Leinwand ist.
• Für die Montage des Bildschirms sind für einige Schritte mindestens zwei Personen erforderlich.
• Montieren Sie die Leinwand nicht in einem Bereich mit hohen Temperaturen, um Schäden zu vermeiden.
• Stellen Sie sicher, dass Sie diese Bedienungsanleitung vollständig durchlesen, bevor Sie mit der Montage des beginnen.

Notwendiges Werkzeug

• Schraubenzieher
- Wasserwaage

• Inbusschlüssel (im Lieferumfang enthalten)
  • Bohrer (für die Wandmontage)

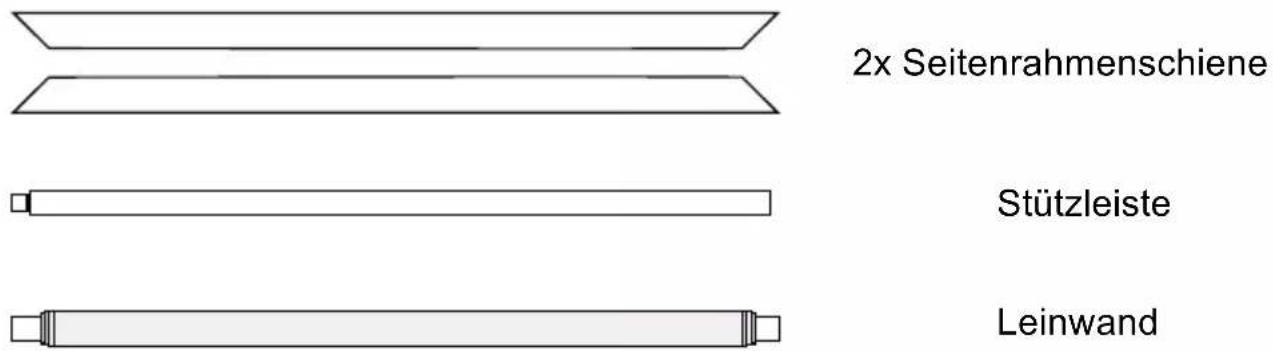

Packungsinhalt

4x Aufhängeschraub und Dübel

4x Wandhalterung

4x 24x Verbindungsschraub

Natürliche Spannstifte

L-Scharnier

(Anzahl variiert je nach Leinwandgröße)

2x Scharnier

2x obere Rahmenschiene 2x Bodenrahmenschiene

Montage der Leinwand

1) Stellen Sie sicher, dass Ihr Installationsbereich sauber und komplett frei ist. Sie benötigen mindestens 60cm Platz um alle vier Seiten der Leinwand auszubreiten.
2) Packen Sie alle Teile aus und legen Sie sie ordnungsgemäß auf. Rollen Sie die Leinwand noch nicht aus.

Bauen Sie den Rahmen zusammen

3) Nehmen Sie die beiden oberen Rahmenschienen und befestigen Sie diese miteinander, indem sie Sie ein Scharnier in die flachen Enden beider Rahmenschienen schieben und zusammendrücken. Sichern Sie diese mit 4 Verbindungsschrauben und ziehen mit dem mitgelieferten Inbusschlüssel fest zu. Wiederholen Sie dies für die unteren Rahmenschienen.

4) Schieben Sie die Spannstifte in die dafür vorgesehenen Bereiche der oberen Rahmenschiene, diese sind mit roten Pfeilaufklebern gekennzeichnet.

Schieben Sie die Spannstifte auf die untere Rahmenschiene und dann auf die Seitenrahmenschiene.

DURONIC

5) Schieben Sie als Nächstes die Wandhalterung an ihren Platz.

2 auf der obenen und 2 auf der unteren Rahmenschiene.

Diese Wandhalterungen werden dafür verwendet, um den Bildschirm später auf die Wand zu hängen.

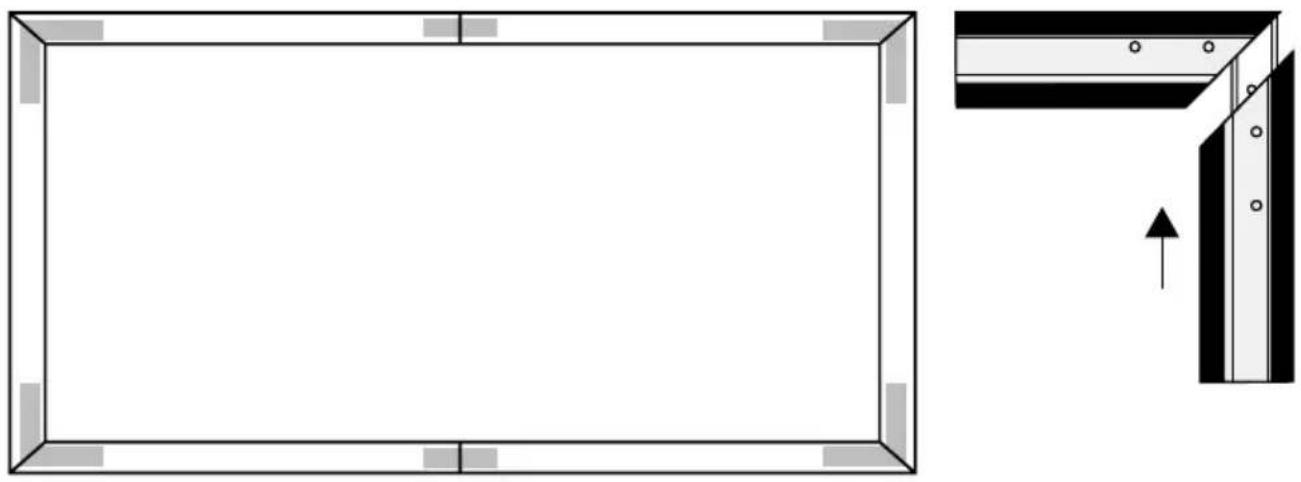

6) Verbinden Sie anschließend alle Seiten miteinander. Schieben Sie mit den L-Scharnieren einen Teil in die obere Rahmenschiene und den anderen Teil in eine der Seitenrahmenschienen. Befestigen Sie diese mit 4 Verbindungsschrauben und ziehen mit dem Inbusschlüssel fest zu.

Wiederholen Sie dies für jede Ecke des Rahmens, damit alle Teile der Rahmenschienen zusammengefügt werden.

Bereiten Sie den Bildschirm vor

7) Überprüfen Sie zuerst, ob der Boden sauber und trocken ist. Rollen Sie den Bildschirm vorsichtig aus und legen Sie ihn mit der Betrachtungsseite nach unten.

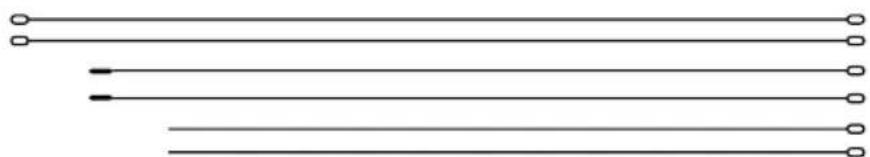

8) Befestigen Sie eine kurze mit einer mittleren Metallstange, wie angezeigt, um eine lange Stange zu erhalten:

9) Wiederholen Sie dies für den unteren Teil der Leinwand, indem Sie die verbleibende kleine und mittlere Metallstange zusammenfügen und diese durch den unteren Teil der Leinwand durchziehen.

10) Führen Sie dann die übergebliebenen Metallstangen in die Seiten der Leinwand ein.

11) Legen Sie die Leinwand auf den Rahmen. Beginnen Sie von einem Ende des Bildschirms, indem Sie die Spannstifte durch die vorgefertigten Löcher entlang der Kante des Bildschirmgewebes schieben. Arbeiten Sie sich am Bildschirm entlang, bis sich alle Spannstifte in den entsprechenden Löchern befinden.

Hinweis:

• Die letzten paar Spannstifte erfordern möglicherweise ein Ziehen am Bildschirm, um eine perfekt glatte Leinwand zu erhalten. Die roten Pfeile dienen nur als Anhaltspunkt. Die Spannstifte müssen beim Anbringen des Bildschirms nicht genau auf diese ausgerichtet sein.

• Überprüfen Sie, ob alles korrekt aussieht, bevor Sie fortfahren.

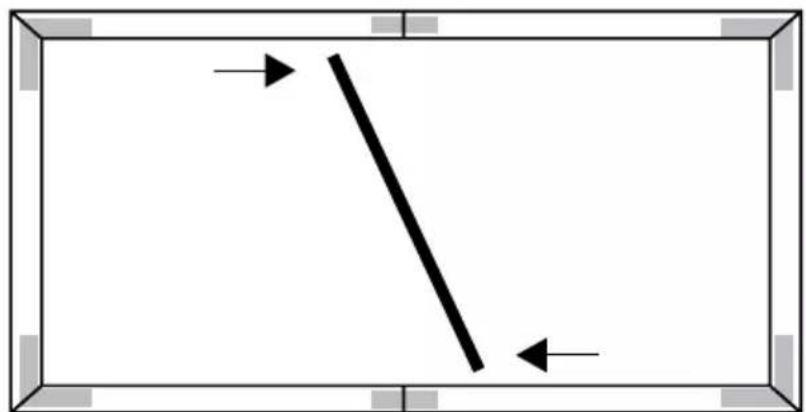

12) Legen Sie die Stützleiste diagonal in die Mitte des Bildschirms. Stellen Sie sicher, dass die Enden der Stützleiste unter der Rückseite des Rahmens einrasten, und drücken Sie die Stange langsam nach oben, bis sie vertikal in der Mitte des Bildschirms ist, an der die Rahmenteile zusammengefügt werden.

Installieren des Bildschirms an die Wand

13) Entscheiden Sie sich für einen Ort, an dem Sie Ihre Leinwand installieren möchten. Markieren Sie mit einem Bleistift und einer Wasserwaage die gewünschte Stelle für die Wandhalterungen.

14) Verwenden Sie die mitgelieferten Aufhängeschrauben oder finden Sie geeignete für Ihren Wand (z. B. Ziegel, Gipskartonplatten usw.) und bringen Sie die Schrauben mit einem Kreuzschlitzschraubendreher in die Wandlöcher an. Bitte beachten Sie: Es ist nur eine Schraubenart in der Verpackung enthalten. Wenn Ihre Wand etwas anderes

15) Hängen Sie den Bildschirm mit Hilfe von zwei Personen an die Wand. Stellen Sie sich an die gegenüberliegenden Enden der Leinwand und heben Sie diese vorsichtig an. Stellen Sie sicher, dass der Bildschirm ordnungsgemäß auf allen Wandhalterungen sitzt, bevor Sie diesen loslassen.

Reinigen Sie die Leinwand NIEMALS mit Alkohol oder anderen Reinigungsmitteln, die Lösungsmittel enthalten. Benutzen Sie nur ein weiches und sauberes Tuch. Mit einer milden Seifenlauge kann gegebenenfalls Schmutz von der Oberfläche entfernt werden. Vermeiden Sie unbedingt den Kontakt mit spitzen oder scharfen Gegenständen. Diese könnten das Projektionstuch nachhaltig beschädigen.

Gewährleistung

Shine-Mart Ltd, der Markeninhaber von Duronic Produkten, bietet 1 Jahr Gewährleistung.

HINWEIS: DIESE BEDINGUNGEN BEEINFLUSSEN IHRE GESETZLICHE RECHTE ALS VERBRAUCHER NICHT

Dieses Produkt wurde unter strengen Qualitätskontrollen produziert und aus hochwertigen Materialien hergestellt, um ausgezeichnete Leistung und Zuverlässigkeit zu gewährleisten. Sofern das Produkt korrekt benutzt und gewartet wird, kann eine langlebige Lebensdauer erwartet werden.

Das Produkt hat eine Gewährleistung von einem Jahr ab Kaufdatum. Beim Auftreten eines Schadens, der von fehlerhalten Materialien oder Verarbeitung verursacht wurde, sollte das defekte Produkt an den ursprünglichen Verkäufer zurückgegeben werden. Die Erstattung oder Umtausch erfolgt nach Vorschriften des Unternehmens.

Duronic Produkte haben 1 Jahr Gewährleistung unter folgenden Bedingungen:

1. Das Produkt muss mit dem Kaufnachweis zurückgegeben werden.
2. Das Produkt muss unter den Anweisungen und Anleitungen installiert und benutzt worden sein.
3. Es muss ausschließlich für den Hausgebrauch genutzt worden sein.
4. Natürliche Abnutzung oder Verschleiß, böswillige Beschädigung, Missbrauch, Vernachlässigung und unsachgemäße Reparaturen sind von der Gewährleistung ausgeschlossen.
5. Shine-Mart Ltd übernimmt keine Verantwortung für zufällige oder Folgeschäden.
6. Shine-Mart Ltd ist nicht für Wartungsarbeiten zuständig. Diese fallen nicht unter die Gewährleistung.
7. Gültig in der EU

Dieses Produkt ist mit fitted CE geprüfte Typ-F Euro Stecker/BS Stecker ausgestattet Von Shine-Mart Ltd, RM3 8SB importiert

CE

Information über Abfalllagerung für Verbraucher von elektronischen Geräten.

Dieses Zeichen auf dem Produkt und/oder auf mitgelieferte Dokumenten zeigt, dass, wenn eine Entsorgung erfolgt, das Gerät an einer Elektro- und Elektronikgeräte-Abfall-Sammelstelle (WEEE) abgegeben werden muss.

Um eine weitere Behandlung und Weiterverarbeitung der Materialien zu gewährleisten dürfen diese WEEE-markierten Produkte nicht mit dem Hausmüll vermischt werden.

Für die korrekte Behandlung, Aufbereitung und Wiederverwendung geben Sie alle WEEE-markierten Produkte zur kommunalen Abfallbeseitigungsanlage. Dort können Sie diese kostenlos abgeben.

Wenn die Beseitigung von Elektro- und Elektronik-Altgeräten korrekt durchgeführt wird, tragen Sie zur Gewinnung von wertvollen Ressourcen bei, sowie einer möglichen Vermeidung von negativen Auswirkungen auf Gesundheit und Umwelt.
