MANUALE UTENTE FFPS Duronic

Manuale D'istruzioni In Italiano 33

Manuale D'istruzioni In Italiano

DURONIC

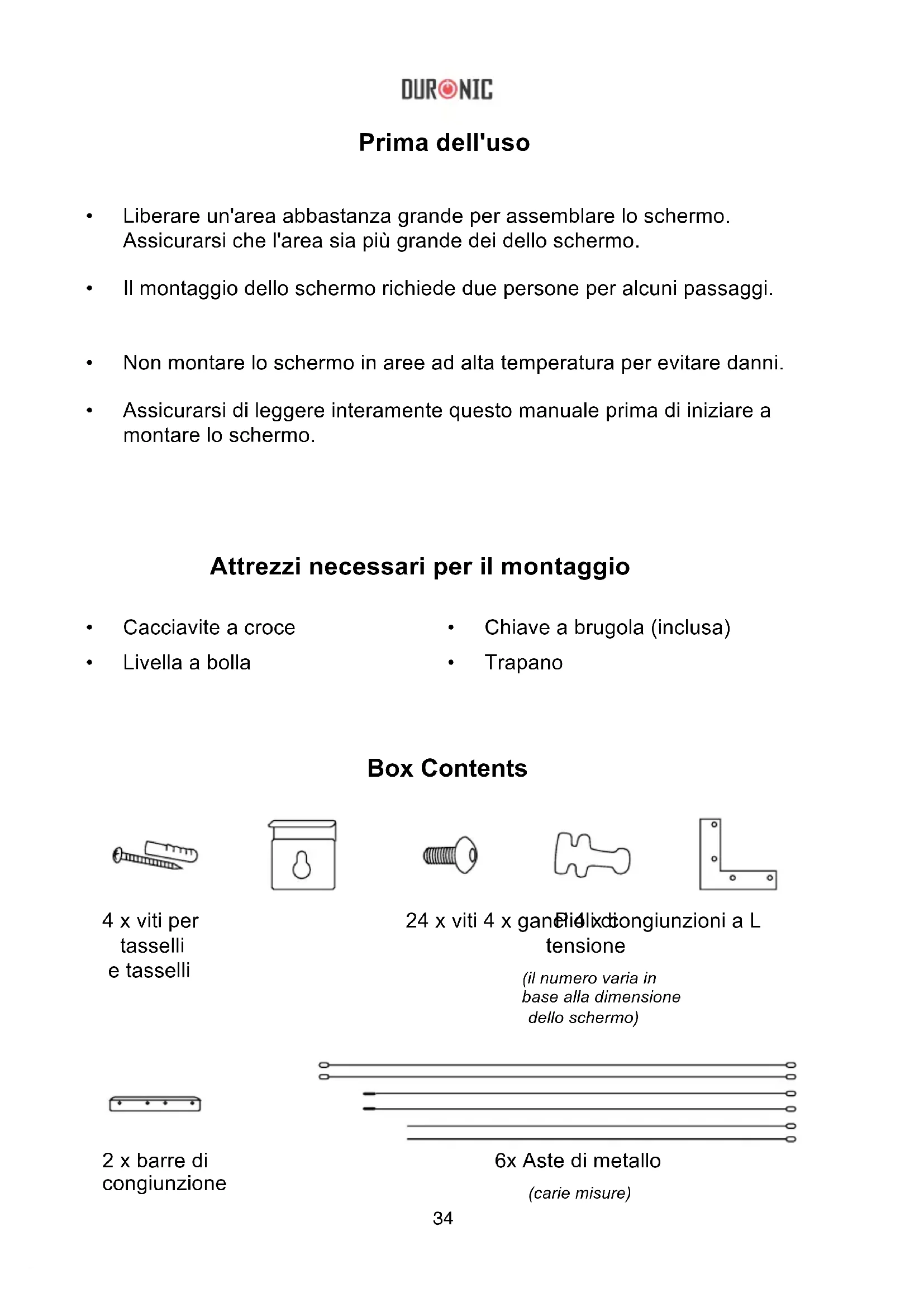

Prima dell'uso

• Liberare un'area abbastanza grande per assemblare lo schermo. Assicurarsi che l'area sia più grande dei dello schermo.
  • Il montaggio dello schermo richiede due persone per alcuni passaggi.
  • Non montare lo schermo in aree ad alta temperatura per evitare danni.
  • Assicurarsi di leggere interamente questo manuale prima di iniziare a montare lo schermo.

Attrezzi necessari per il montaggio

• Cacciavite a croce
• Livella a bolla

• Chiave a brugola (inclusa)
- Trapano

Box Contents

4 x viti per tasselli e tasselli

24 x viti 4 x ganliolixdongiunzioni a L tensione

(il numero varia in base alla dimensione dello schermo)

2 x barre di congiunzione

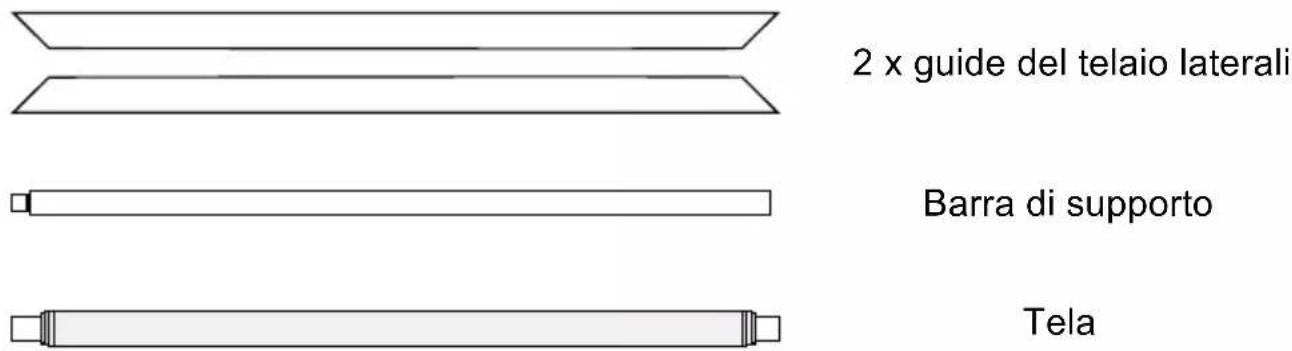

2 x guide del telaio superiore 2 x guide del telaio inferiore

Istruzioni di montaggio

1) Assicurarsi che la superficie di appoggio sia asciutta e pulita e che ci sia spazio sufficiente per l'assemblaggio dello schermo.
2) Uscire tutte le parti contenute all'interno della confezione e disporle in modo ordinato. Non aprire la tela.

Assemblare il telaio

3) Assemblare le due guide del telaio superiore inserendo una barra di congiunzione in entrambi i lati e spingendoli insieme. Fissare la barra con le 4 viti fornite e stringere le viti con la chiave a brugola. Ripetere gli stessi passaggi per la guida inferiore.

4) Inserire i pioli di tensione nella guida del telaio superiore. I punti nei quali devono essere inseriti sono indicati con una freccia rossa.

Ripetere il passaggio per il telaio inferiore e i due telai laterali.

5) Dopo di che inserire i ganci. Vengono forniti 4 ganci, 2 per il telaio superiore e 2 per il telaio inferiore.

Questi ganci verranno utilizzati successivamente per appendere lo schermo al muro.

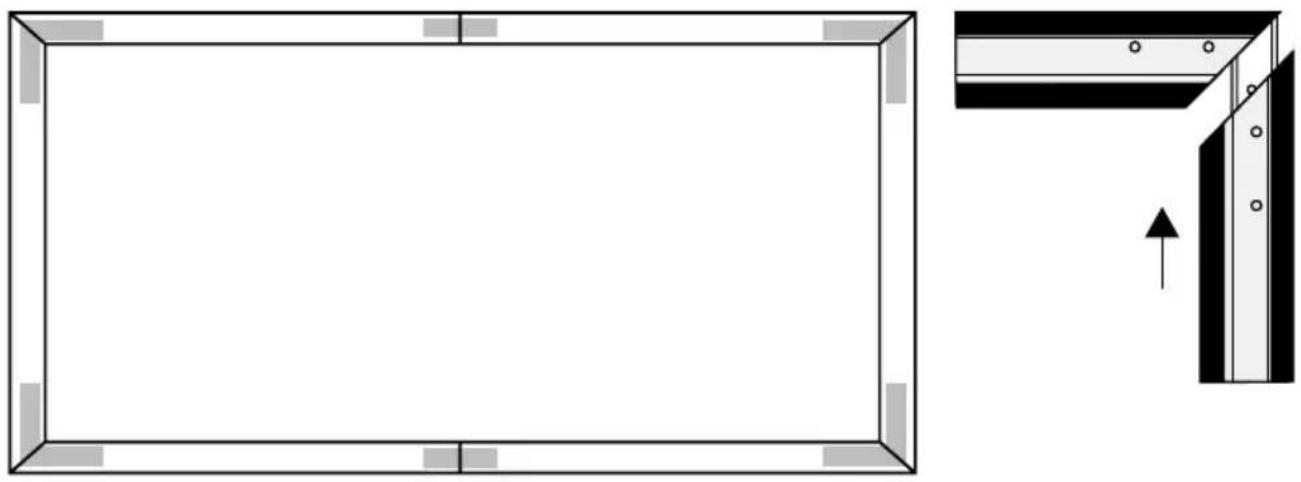

6) Utilizzando le congiunzioni a L. far scorrere una parte nel telaio superiore e una parte nel telaio laterale. Fissare la congiunzione a L con 4 viti e stringere le viti con la chiave a brugola.

Ripeti lo stesso per ogni angolo della cornice, in modo che tutti i pezzi delle guide del telaio siano uniti.

7) Assicurarsi che la superficie d'appoggio sia asciutta e pulita. Srotolare la tela appoggiando il lato di proiezione rivolto verso il basso.

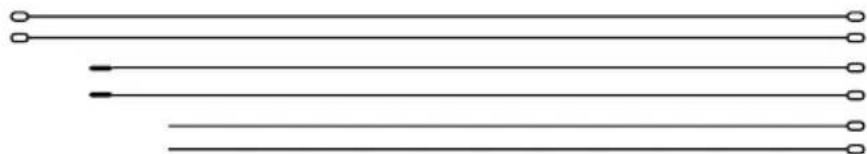

8) Unire un'asta di metallo piccola con un'asta di metallo media, come mostrato sotto, per creare un'asta lunga. Inserire quest'ultima nella parte superiore della tela e spingerla in modo che l'asta appaia all'altra estremità.

9) Ripetere i passaggi sopra indicati per la parte interiore della tela, utilizzando le rimanenti aste piccole e medie.

10) Dopo di che, inserire le rimanenti aste ai lati della tela.

11) Posizionare la tela sul telaio. Iniziando da un lato dello schermo, iniziare a spingere i pioli di tensione attraverso i fori prefabbricati lungo il bordo dello schermo.

Continuare lungo lo schermo, fino a quando tutti i pioli di tensione siano ineriti nei fori corrispondenti.

• Gli ultimi pioli di tensione potrebbero richiedere maggiore forza, in modo da mantenere lo schermo perfettamente piatto

• Le frecce rosse sono solo indicative, i pioli di tensione non devono essere perfettamente allineati quando lo schermo è montato.

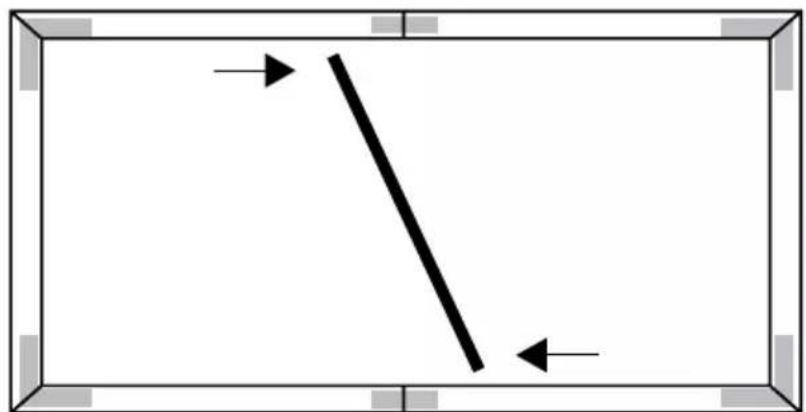

12) Posizionare la barra di supporto al centro dello schermo. Assicurarsi che le due estremità della barra di supporto sotto la parte posteriore del telaio. Spingere lentamente la barra fino a che non sia in una posizione verticale al centro dello schermo, dove si uniscono i due pezzi del telaio.

13) Decidere dove posizionare lo schermo. Utilizzando una matita e una livella a bolla, segnare i 4 punti per le viti da tassello.

14) Utilizzare i tasselli forniti o scegliete i tasselli adatti al vostro muro (es. mattone, cartongesso ecc.) e inserire le viti con un cacciavite a croce.

Sono inclusi solo un tipo di tassello. Se il muro sul quale deve essere montato lo schermo richiede tasselli diversi, assicurarsi di utilizzare i tasselli corretti.

15) Consigliamo di appendere lo schermo in due, tenendo un'estremità a persona. Assicurarsi che lo schermo sia posizionato correttamente sulle 4 viti prima lasciare lo schermo.

Non pulire MAI il telo con alcool o altri detergenti contenenti solventi. Utilizzare solo un panno morbido e pulito. Se necessario, lo sporco può essere rimosso dalla superficie con un'acqua e sapone delicato. Evitare il contatto con oggetti appunti. Questi potrebbero danneggiare permanentemente lo schermo di proiezione.

DURONIC

Garanzia

Questo prodotto è garantito per una durata determinata con il distributore a partire dalla data di acquisto contro ogni difetto derivante da difetti di fabbricazione o dei materiali. Questa garanzia non copre difetti o danni derivanti da installazione impropria, uso improprio o usura anomala del prodotto.

L'apparecchio deve essere restituito nella sua confezione originale e accompagnato dalla ricevuta e deve essere stato utilizzato in modo corretto. È importante rispettare le istruzioni per l'uso e le precauzioni di sicurezza indicate di seguito. Inoltre, non possiamo garantire l'apparecchio se è stato modificato o riparato dall'acquirente o da terzi.

1 anno di garanzia da Shine-Mart Ltd, proprietari del marchio commerciale Duronic. NOTA: QUESTE DICHIARAZIONI NON INFLUISCONO SUI DIRITTI LEGALI DEL CONSUMATORE

Questo prodotto è stato realizzato con le rigorose procedure del controllo qualità, e utilizzando materiali di altissima qualità, per garantire affidabilità e prestazioni eccellenti. Vi regalerà un servizio ottimo e a lungo termine, purchè venga opportunamente usata e mantenuta. Il prodotto è garantito per 1 anno dalla data di acquisto. Se sorge qualche difetto a causa di materiali difettosi o scarsa manodopera, il prodotto difettoso dovrà essere restituito al luogo originale di acquisto. Il rimborso o la sostituzione sono a discrezione dell'azienda. I prodotti Duronic offrono 1 anno di garanzia alle seguenti condizioni:

1. Il prodotto deve essere restituito al rivenditore con la prova d'acquisto originale
2. Il prodotto deve essere installato e usato seguendo le istruzioni contenute nel manuale.
3. Il prodotto va utilizzato solo per scopi domestici. Non è da utilizzarsi per uso commerciale.

4. La garanzia non copre usura, danni volontari, abuso, negligenza, riparazioni inesperte o consumo dei materiali.

5. Shine-Mart Ltd non è responsabile per Danni accidentali o consequenziali.

6. Shine-Mart Ltd non è tenuta a eseguire qualsiasi tipo di riparazione, ai sensi della garanzia.

7. Termini validi in tutta l'unione europea *Ci riserviamo il diritto di modificare le sopracitate condizioni Per parti di ricambio si prega di consultare il sito www.duronic.com Corretto smaltimento del prodotto.

Qusto prodotto è inclusivo di spina certificata CE importata da Shine-Mart Ltd, RM3 8SB

CE

Questo segno su un prodotto o su documenti indica che quando deve essere smaltito, deve essere trattato come i rifiuti elettrici ed elettronici (WEEE)

Tutti I prodotti marcati WEEE non devono essere buttati nei rifiuti domenistici generici, ma separati per il trattamento, il recupero e il riciclaggio dei materiali utilizzati.

Per un corretto trattamento, recupero e riciclaggio; si prega di portare tutti I prodotti marcati WEEE al Vostro centro smaltimenti rifiuti autorizzato, dove saranno accettati gratuitamente.

Se i consumatori sono propensi allo smaltimento corretto di rifiuti elettrici ed elettronici, aiuteranno a salvare risorse importanti e a prevenire i potenziali effetti negativi sulla salute umana e sull'ambiente di tutti i materiali pericolosi che i rifiuti possono contenere.
