MANUALE UTENTE EPS Duronic

Prima dell'uso Strumenti necessari per il montaggio Istruzioni di montaggio Liberare un'area abbastanza grande per assemblare lo schermo. Assicurarsi che l'area sia più grande dei dello schermo.

Il montaggio dello schermo richiede due persone per alcuni passaggi.

Non montare lo schermo in aree ad alta temperatura per evitare danni.

Assicurarsi di leggere interamente questo manuale prima di iniziare a montare lo schermo. Assicurarsi che l'area di assemblaggio sia pulita e completamente libera.

Rimuovere l'imballaggio e metterlo da parte.

Posizionare la tela su una superficie piana. Assicurarsi che la tela sia protetta da polvere e sporco.

Installa la tela in una posizione visibile a tutti gli spettatori. La tela EPS può essere installata in tre modi: a parete, a soffitto o su un treppiede.

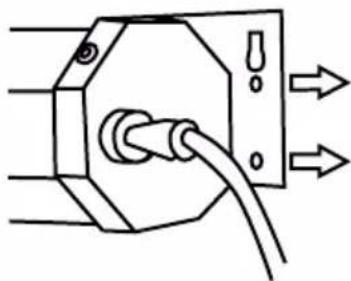

Determinare la posizione per il montaggio della staffa di montaggio in base alle dimensioni dell'alloggiamento e all'altezza dello schermo e contrassegnare i due punti in cui è necessario fissare le viti. Tracciare una linea orizzontale (livella) per assicurarsi di fissare le due staffe di montaggio alla stessa altezza.

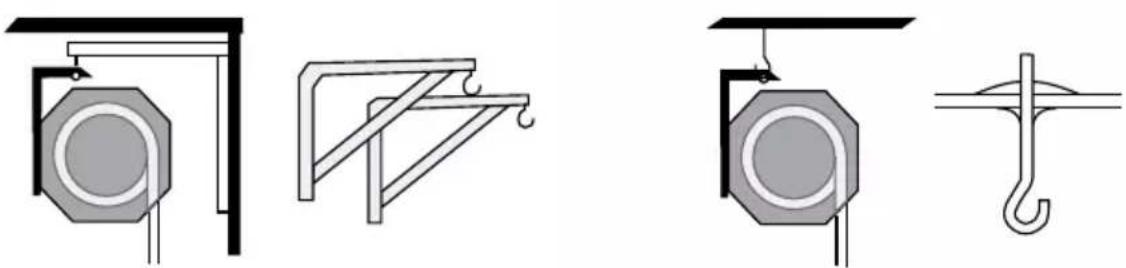

Mettere da parte lo schermo. Quindi praticare 2 fori nei punti contrassegnati e inserire i tasselli nei fori. Montaggio a soffitto: Poiché i soffitti possono essere realizzati con materiali diversi, materiali più deboli di altri, sarà necessario valutare se il soffitto è in grado di sostenere il peso dello schermo e se è sicuro. È possibile fissare lo schermo al soffitto in due modi: direttamente dal soffitto mediante viti a occhiello o dalla parte superiore della parete utilizzando le staffe distanziali. Per entrambi i metodi di installazione, potrebbero essere necessari dei ganci a S. Staffe distanziali Viti a golfare Nota: lo schermo viene fornita con tasselli standard. A seconda del materiale della parete, potrebbe essere necessario utilizzare tasselli diversi da quelli forniti con il telo.

Sollevare la tela e inserire le viti con un cacciavite attraverso le staffe e nei fori e fissare.

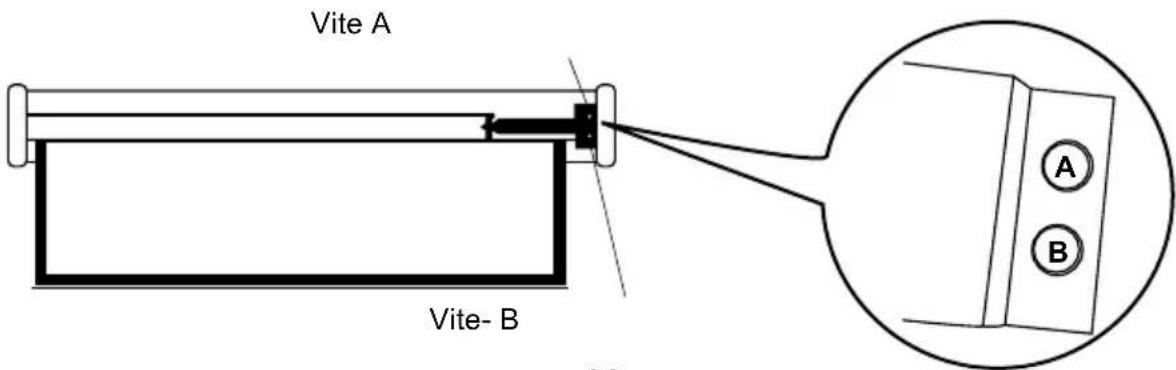

Assicurarsi che lo schermo sia montato correttamente alla parete.32 Vite A

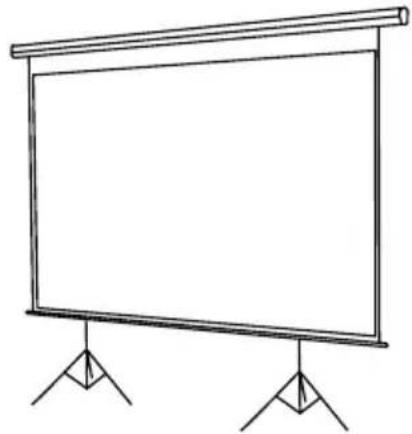

Vite- B Treppiede Le staffe sono dotate di fori per consentire il montaggio dello schermo su treppiedi. Nella maggior parte dei casi, sono necessari due supporti treppiede (uno per ciascuna estremità dello schermo). Vite esagonale rossa / grigia "A": controlla il raggio di estensione (fino a che punto scende lo schermo) Vite esagonale bianca / gialla "B": controlla la retrazione (quanto lo schermo si arrotola nella custodia e con quale angolazione lo fa)

Impostazione dello schermo Quando si imposta per la prima volta lo schermo, verificare di essere soddisfatti della posizione / dimensione del bordo nero e che lo schermo si estende e si ritrae correttamente. In caso contrario, questo può essere facilmente regolato. Occasionalmente potrebbe succedere che lo schermo non si estende alla lunghezza corretta o si ritrae completamente. Questo può essere facilmente corretto e riadattato per correggere il problema. Se sulla parte superiore dello schermo è presente un bordo nero largo e si desidera ridurlo, ruotare la vite “A” in senso orario per ridurre la larghezza del bordo nero.

Se il bordo nero nella parte superiore è troppo piccolo o lo schermo non si è esteso completamente, girare l'esagono "A" in senso antiorario.

Se lo schermo non si estende in maniera omogenea, regolare con la vite "B".33 Inserire il cavo di alimentazione in una presa di corrente. Lo schermo è controllato da un telecomando cablato sul lato dello schermo. Ha tre pulsanti: SU / STOP / GIÙ. Lo schermo può anche essere controllato da un telecomando wireless (venduto separatamente), che ha gli stessi pulsanti: SU / STOP / GIÙ. La frequenza del telecomando è: 433 MHz. Quando non viene utilizzato, tenere lo schermo chiuso nella custodia. È possibile pulire lo schermo e la custodia con un panno asciutto per spolverare. Non pulire MAI il telo con alcool o altri detergenti contenenti solventi. Utilizzare solo un panno morbido e pulito. Se necessario, lo sporco può essere rimosso dalla superficie con un'acqua e sapone delicato. Evitare il contatto con oggetti appunti. Questi potrebbero danneggiare permanentemente lo schermo di proiezione. Istruzioni per l'uso Pulizia Risoluzione dei problemi Problema Verificare che il cavo di alimentazione sia collegato correttamente e che sia inserito nella presa di corrente. Se lo schermo continua a non muoversi, contattare Duronic per ricevere ulteriori consigli. Se lo schermo non si estende alla lunghezza corretta, utilizzare lo strumento esagonale per ruotare e regolare la vite esagonale rossa o grigia (A). (Vedi "Impostazione dello schermo") Se non si ritrae completamente nella custodia, utilizzare lo strumento esagonale per ruotare e regolare la vite esagonale bianca o gialla (B).

Soluzione Lo schermo non si estende o ritrae Lo schermo non si estende alla lunghezza corretta Lo schermo non si ritrae completamente Stop GIÙ.

Stop GIÙ.34 Questo prodotto è garantito per una durata determinata con il distributore a partire dalla data di acquisto contro ogni difetto derivante da difetti di fabbricazione o dei materiali. Questa garanzia non copre difetti o danni derivanti da installazione impropria, uso improprio o usura anomala del prodotto. L’apparecchio deve essere restituito nella sua confezione originale e accompagnato dalla ricevuta e deve essere stato utilizzato in modo corretto. È importante rispettare le istruzioni per l’uso e le precauzioni di sicurezza indicate di seguito. Inoltre, non possiamo garantire l’apparecchio se è stato modicato o riparato dall’acquirente o da terzi. 1 anno di garanzia da Shine-Mart Ltd, proprietari del marchio commerciale Duronic. NOTA: QUESTE DICHIARAZIONI NON INFLUISCONO SUI DIRITTI LEGALI DEL CONSUMATORE Questo prodotto è stato realizzato con le rigorose procedure del controllo qualità, e utilizzando materiali di altissima qualità, per garantire afdabilità e prestazioni eccellenti. Vi regalerà un servizio ottimo e a lungo termine, purchè venga opportunamente usata e mantenuta. Il prodotto è garantito per 1 anno dalla data di acquisto. Se sorge qualche difetto a causa di materiali difettosi o scarsa manodopera, il prodotto difettoso dovrà essere restituito al luogo originale di acquisto. Il rimborso o la sostituzione sono a discrezione dell’azienda. I prodotti Duronic offrono 1 anno di garanzia alle seguenti condizioni:

1. Il prodotto deve essere restituito al rivenditore con la prova d’acquisto originale

2. Il prodotto deve essere installato e usato seguendo le istruzioni contenute nel manuale.

3. Il prodotto va utilizzato solo per scopi domestici. Non è da utilizzarsi per uso commerciale.

4. La garanzia non copre usura, danni volontari, abuso, negligenza, riparazioni

inesperte o consumo dei materiali.

5. Shine-Mart Ltd non è responsabile per Danni accidentali o consequenziali.

6. Shine-Mart Ltd non è tenuta a eseguire qualsiasi tipo di riparazione, ai sensi

7. Termini validi in tutta l’unione europea *Ci riserviamo il diritto di modicare le sopracitate

condizioni Per parti di ricambio si prega di consultare il sito www.duronic.com Corretto smaltimento del prodotto. Qusto prodotto è inclusivo di spina certicata CEimportata da Shine-Mart Ltd, RM3 8SB Questo segno su un prodotto o su documenti indica che quando deve essere smaltito, deve essere trattato come i riuti elettrici ed elettronici (WEEE) Tutti I prodotti marcati WEEE non devono essere buttati nei riuti domenistici generici, ma separati per il trattamento, il recupero e il riciclaggio dei materiali utilizzati. Per un corretto trattamento, recupero e riciclaggio; si prega di portare tutti I prodotti marcati WEEE al Vostro centro smaltimenti riuti autorizzato, dove saranno accettati gratuitamente. Se i consumatori sono propensi allo smaltimento corretto di riuti elettrici ed elettronici, aiuteranno a salvare risorse importanti e a prevenire i potenziali effetti negativi sulla salute umana e sull’ambiente di tutti i materiali pericolosi che i riuti possono contenere. Garanzia Seguici35 Instrukcja obsługi. Polski36
