Typ produktu	Ekran projekcyjny motorowy
Typ napędu	Elektryczny ze sterowaniem przewodowym i bezprzewodowym (433 MHz, opcjonalnie)
Instalacja	Ścienna, sufitowa lub na statywach (niedołączone)
Materiał ekranu	PCV
Kolor obramowania	Czarny
Zasilanie	Sieć (230V ~50Hz, gniazdo europejskie z bezpiecznikiem 3A)
Główne funkcje	Sterowanie GÓRA/STOP/DÓŁ, regulacja wysuwu i zwijania
Konserwacja i czyszczenie	Sucha szmatka lub ściereczka z mikrofibry; plamy: wilgotna szmatka z łagodnym mydłem
Bezpieczeństwo	Nie używać agresywnych środków chemicznych
Gwarancja	1 rok (Shine-Mart Ltd)
Normy	CE (WEEE)

Często zadawane pytania - EPS Duronic

Jak zainstalować ekran na ścianie?

Użyj otworów z tyłu wspornika, aby zaznaczyć punkty mocowania, a następnie wywierć otwory odpowiednie dla twoich kołków (standardowe kołki do cegły w zestawie). Zamocuj ekran za pomocą śrub. Upewnij się, że jest wypoziomowany za pomocą poziomicy.

Jak zainstalować ekran na suficie?

Można go zawiesić bezpośrednio na suficie za pomocą śruby z uchem lub na górze ściany za pomocą wspornika dystansowego. Sprawdź, czy sufit wytrzyma ciężar. W razie potrzeby użyj haków w kształcie 'S'. Elementy mocujące nie są dołączone.

Jak zainstalować ekran na statywie?

Użyj dwóch statywów (jeden na każdym końcu) i haków w kształcie 'S', aby zaczepić ekran w otworach wspornika. Statywy nie są dołączone.

Jak wyregulować czarne obramowanie na górze ekranu?

Obróć czerwoną/szarą śrubę sześciokątną 'A' znajdującą się wewnątrz obudowy w kierunku zgodnym z ruchem wskazówek zegara, aby zmniejszyć obramowanie, lub przeciwnie, aby je zwiększyć.

Co zrobić, jeśli ekran nie wysuwa się całkowicie?

Wyreguluj czerwoną/szarą śrubę sześciokątną 'A' w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć wysuw ekranu.

Co zrobić, jeśli ekran nie zwija się całkowicie?

Wyreguluj białą/żółtą śrubę sześciokątną 'B', aby poprawić zwijanie. Obróć ją w odpowiednim kierunku, aż ekran całkowicie schowa się w obudowie.

Jak czyścić ekran projekcyjny?

Użyj suchej szmatki lub ściereczki z mikrofibry do usuwania kurzu. W przypadku plam użyj wilgotnej szmatki z łagodnym mydłem. Unikaj agresywnych środków czyszczących.

Czy mogę używać pilota bezprzewodowego?

Tak, pilot bezprzewodowy (433 MHz) jest dostępny osobno z przyciskami GÓRA/STOP/DÓŁ.

Jakie narzędzia są potrzebne do montażu?

Krzyżakowy śrubokręt, poziomica, klucz imbusowy (w zestawie) oraz wiertarka do montażu na ścianie.

Jaka jest gwarancja na ekran?

Ekran objęty jest 1-roczną gwarancją udzielaną przez Shine-Mart Ltd, właściciela marki Duronic. Gwarancja obejmuje wady produkcyjne przy normalnym użytkowaniu.

INSTRUKCJA OBSŁUGI EPS Duronic

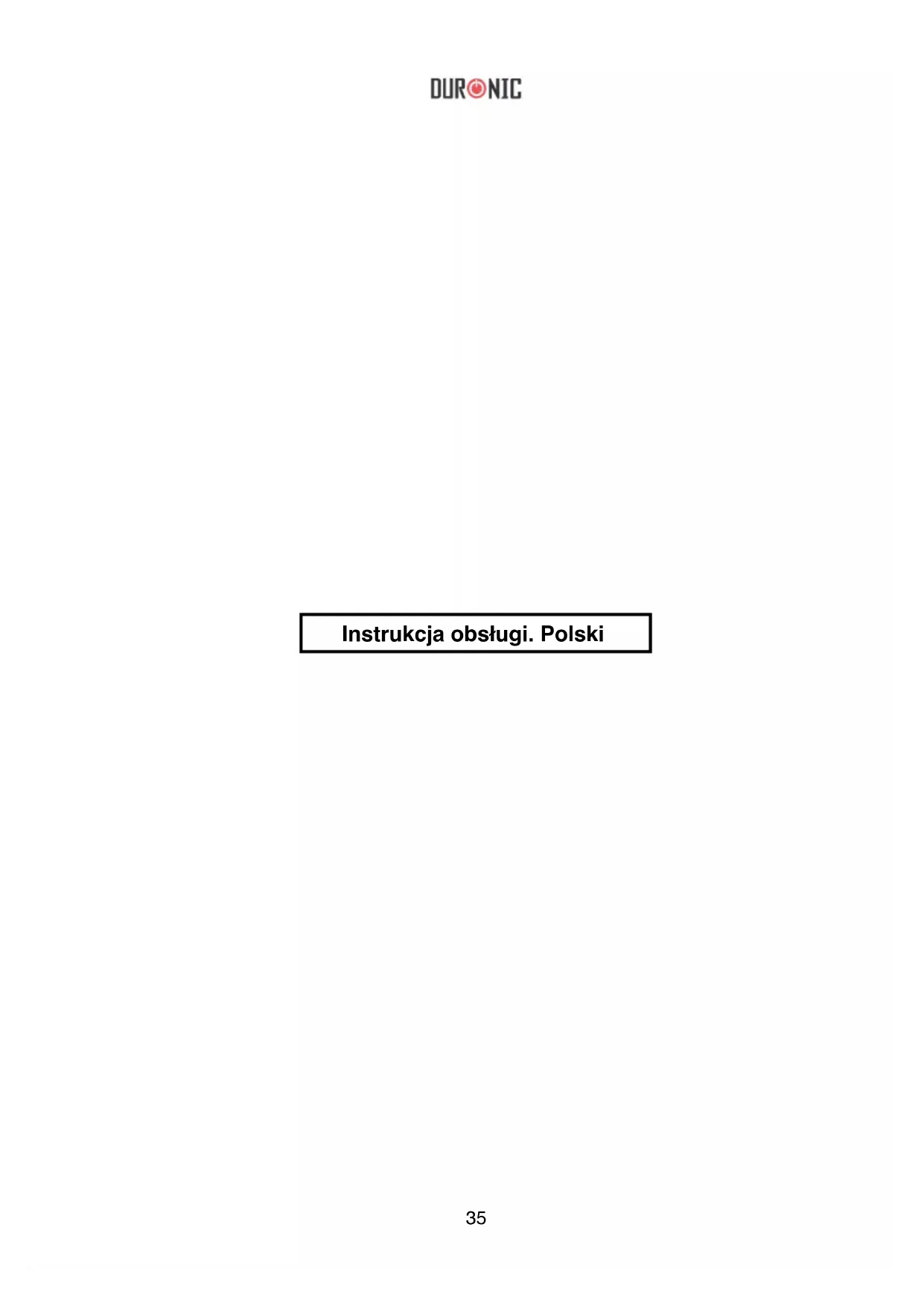

Instrukcja obsługi. Polski 35

Instrukcja obsługi. Polski

DURONIC

Przed pierwszym użyciem

• Przygotuj wystarczająco duży obszar, aby zamontować ekran. Upewnij się, że miejsce montażu jest większe niż krawędzie ekranu.
• Montaż ekranu może wymagać przynajmniej dwóch osób do wykonania niektórych kroków.
• Nie montuj ekranu w miejscach o wysokiej temperaturze, aby uniknąć uszkodzenia ekranu.
• Dokładnie zapoznaj się z całą instrukcją obsługi przed przystąpieniem do montażu.

Wymagane narzędzia:

• Śrubokręt krzyżykowy

• Poziomica

• Klucz imbusowy (w zestawie)

• Wiertarka (w przypadku montażu ściennego)

Instrukcja montażu

1. Upewnij się, że miejsce montażu jest czyste i całkowicie puste.
2. Wypakuj wszystkie elementy opakowania i ułoż według kolejności montażu. Nie rozwijaj jeszcze maty ekranu.
3. Umieść ekran na płaskiej, stabilnej powierzchni. W celu zabezpieczenia ekranu przed ewentualnymi plamami lub zabarwieniami upewnij się, że ekran jest wolny od kurzu i brudu.
4. Wybierz miejsce, w którym chcesz zamontować ekran. EPS może być zamontowany na 3 sposoby: montaż ścienny, montaż sufitowy, montaż na stojaku (tripod).

Montaż Ścienny:

Wykorzystując otwory znajdujące się na hakach montażowych wyznacz otwory montażowe. Przytrzymaj obudowę ekranu z hakami i delikatnie zaznacz miejsca montażu śrub.

a. Użyj poziomicy, aby mieć pewność, że ekran jest prosto zamontowany.
b. Odłóż ekran na bok.
c. Użyj wiertarki, aby wywiercić dwa otwory montażowe we wcześniej wyznaczonych miechach. Upewnij się, że rozmiar wiertła koresponduje z rozmiarem kołków. Następnie zamontuj kołki.

Uwaga: Do opakowania ekranów EPS dołączony jest standardowy zestaw kołków dla ceglanych ścian. Jednakże może zajść konieczność zastosowania innego rozwiązania montażowego w zależności od materiału, z którego wykonana jest ściana.

d. Unieś ekran projekcyjny w miejsce montażu. Przełoż śruby przez otwory montażowe znajdujące się w obudowie projektora oraz nawiercone otwory w ścianie. Przy użyciu śrubokręta zablokuj je w miejscu.
e. Upewnij się, czy ekran projekcyjny jest prawidłowo wypoziomowany.

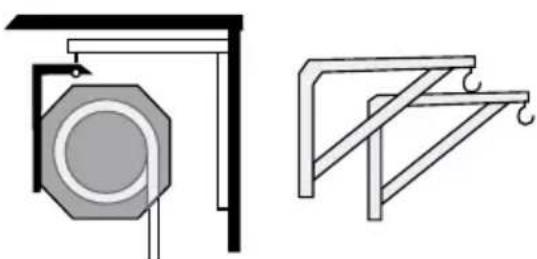

Montaż Sufitowy:

Montaż ścienny projektora odbywa się na dwa sposoby: bezpośrednio do sufitu przy użyciu śrub oczkowych lub przy użyciu wsporników dystansowych. W przypadku obu instalacji możesz potrzebować haków S-owych.

Ponieważ sufit może być wykonany z różnych elementów - niektóre materiały mogą być delikatniejsze od innych - musisz dokonać oceny, czy sufit będzie w stanie utrzymać ciężar ekranu i czy jest to bezpieczne. Następnie, upewnij się, że wybrałeś odpowiedni sposób montażu do materiału z jakiego wykonany jest sufit.

Wsporniki dystansowe

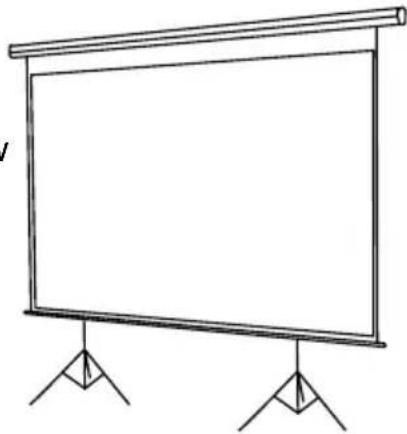

Mocowanie na stojaku

Wbudowane otwory montażowe pozwalają na montaż ekrany na stojaku. W większości przypadków będziesz potrzebować dwóch statywów (po jednym na stronę). Zazwyczaj taki montaż wymaga dwóch haków oraz dwóch haków S-owych.

Zauważ: Do opakowania dołączony jest zestawy do montażu w powierzchniach ceglanych. Elementy takie jak statyw, wsporniki, śruby oczkowe nie są dostarczane przez producenta.

Podczas pierwszego użycia ekranu sprawdź, czy jesteś zadowolony z pozycji / rozmiaru czarnego obramowania i czy ekran prawidłowo zwija i rozwija się do kasety. Jeżeli nie, jest to łatwe do zmiany. Czasem możesz zauważyć, że ekran nie rozwija się do wystarczającej długości lub całkowicie się chowa. Ustawienia te można zmienić poprzez wyregulowanie ekranu.

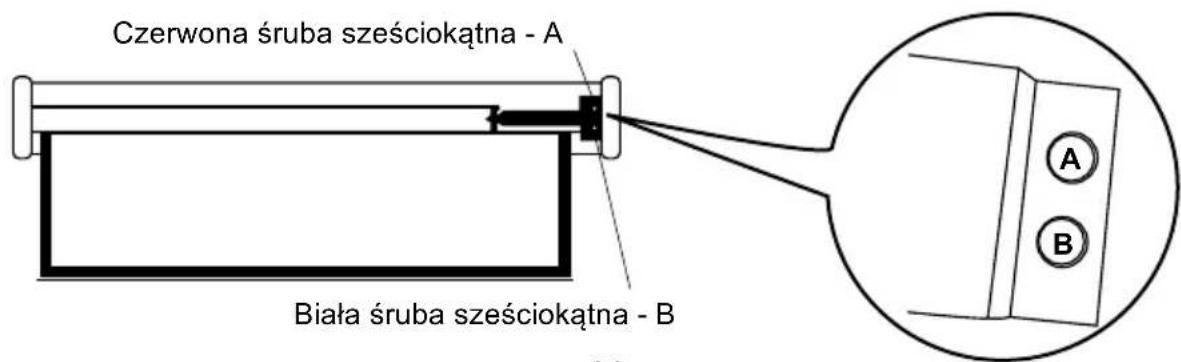

"A" czerwona / szara śruba sześciokątna: kontrola rozwijania ekranu (tego, jak daleko rozwija się ekran)

"B" biała / żółta śruba sześciokątna: kontrola zwijania ekranu (poziomu i kąta, do którego ekran będzie zwijany do kasety)

• Jeżeli chcesz zmniejszyć wysokość górnego, czarnego obramowania, przekręć śrubę "A" zgodnie z ruchem wskazówek zegara.
• Jeżeli górne obramowanie jest zbyt wąskie, możesz je powiększyć przekręcając śrubę "A" przeciwnie do ruchów wskazówek zegara.
• Jeżeli ekran ekran nie równo się rozwija dostosuj jego poziom regulując śruby "B".

DURONIC

Instrukcja obsługi

Umieść wtyczkę w gniazdku elektrycznym.

Ekran może być sterowany poprzez przewodowy pilot umieszczony z boku maty. Pilot przewodowy zawiera trzy przyciski: w górę ("UP"), STOP, w dół ("DOWN").

Ekran może być kontrolowany przez pilot bezprzewodowy (sprzedawany osobno), który zawiera przyciski j.w: w górę ("UP"), STOP, w dół ("DOWN").

Częstotliwość pilota to 433 MHz.

Up Stop Down

Czyszczenie

Zwiń ekran jeżeli nie go nie używasz. Zapobiegnie o osadzaniu się kurzu na jego powierzchni. Jeżeli ekran lub jego obudowa pokryte jest kurzem przetrzyj jego powierzchnię suchą ściereczką lub zmiotką do kurzu.

Ekran wykonany jest z PVC. Wszelkie zabrudzenia należy regularnie usuwać. W tym celu użyj mokrej ściereczki z mydłem i delikatnie przetrzyj ekran. Używaj minimalnego nacisku, aby zapobiec uszkodzeniu materiału.

Nie używaj chemicznych środków ściernych lub druciarek do czyszczenia jakichkolwiek elementów ekranu.

Rozwiązywanie problemów

Problem	Rozwiązanie
Ekran nie zwija / rozwija się	Sprawdź, czy przewód zasilający jest prawidłowo zamontowany. Jeżeli ekran dalej nie zwija / rozwija się skontaktuj się z Duronic, w celu uzyskania pomocy.
Ekran nie rozwija się do właściwej długości	W przypadku wystąpienia problemu skorzystaj z sześciokątnych śrub regulujących A lub B. (patrz: Ustawianie ekranu).
Ekran nie zwija się całkowicie	Jeżeli ekran nie wija się prawidłowo do kasety użyj żółtych śrub sześciokątnych "B", znajdujących się w kasecie.

DURONIC

Warunki Gwarancji

1 Rok Gwarancji firmy Shine-Mart LTD, marki handlowej Duronic Products.

UWAGA: ten dokument nie wpływa na twoje ustawowe prawo jako konsumenta.

Ten produkt został wykonany zgodnie z restrykcyjnymi normami kontroli i wykorzystuje najwyższej jakości materiały dla uzyskania doskonałej wydajności i niezawodności.

Długotrwałość produktu zostaje osiągnięta przez właściwe użytkowanie i konserwację.

Gwarancja obejmuje 1 rok od daty zamówienia. Jeżeli jakikołwiek defekt powstanie ze względu na wadliwość materiału lub niewłaściwe wykonanie to uszkodzony produkt musi zostać dostarczony do miejsca, z którego został zamówiony. Zwrot pieniędzy lub wymiana produktu jest w gestii firmy.

Duronic Products oferuje jeden rok gwarancji na podstawie poniższych warunków:

1. Produkt musi zostać zwrócony do sprzedawcy z oryginalnym dowodem zakupu.
2. Produkt był instalowany i użytkowany zgodnie z instrukcją obsługi.
3. Produkt użytkowany był wyłącznie w celach domowych.
4. Gwarancja nie obejmuje naturalnego zużycia się produktu, celowego uszkodzenia, niewłaściwego użycia, zaniedbania, niewłaściwych napraw lub części eksploatacyjnych.
5. Shine-Mart Ltd. nie ponosi odpowiedzialności za przypadkowe albo celowe zgubienie produktu lub jego uszkodzenie.
6. Firma Shine-Mart Ltd nie jest zobowiązana do przeprowadzania jakichkolwiek prac serwisowych w ramach gwarancji.
7. Obowiązuje na obszarze Unii Europejskiej.

Ten produkt jest wyposażony we wbudowaną wtyczkę typu Euro-Plug / BS z certyfikatem CE importowaną przez Shine-Mart Ltd, RM3 8SB

Informacja o odpadach i utylizacja dla użytkowników sprzętu elektrycznego i elektronicznego.

Usuwanie wyeksploatowanych urządzeń elektrycznych i elektronicznych (dotyczy krajów Unii Europejskiej i innych krajów europejskich z wydzielonymi systemami zbierania odpadów). Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie powinien być zaliczany do odpadów domowych. Należy go przekazać do odpowiedniego punktu, który zajmuje się zbieraniem i recyklingiem urządzeń elektrycznych i elektronicznych. Prawidłowe usunięcie produktu zapobiegnie potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego, których przyczyną mogłoby być niewłaściwe usuwanie produktu. Recykling materiałów pomaga w zachowaniu surowców naturalnych.
