Tipo de producto	Pantalla de proyección motorizada
Tipo de motorización	Eléctrica con control por cable e inalámbrico (433 MHz, opcional)
Instalación	En pared, techo o sobre trípodes (no incluidos)
Material de la pantalla	PVC
Color del borde	Negro
Alimentación	Red eléctrica (230V ~50Hz, enchufe europeo con fusible 3A)
Funciones principales	Control UP/STOP/DOWN, ajuste de extensión y retracción
Mantenimiento y limpieza	Paño seco o plumero; manchas: paño húmedo con jabón suave
Seguridad	No usar productos químicos abrasivos
Garantía	1 año (Shine-Mart Ltd)
Normas	CE (WEEE)

Preguntas frecuentes - EPS Duronic

¿Cómo instalar la pantalla en la pared?

Use los agujeros en la parte trasera del soporte para marcar los puntos de fijación, luego perfore agujeros adecuados para sus tacos (tacos estándar incluidos para ladrillos). Fije la pantalla con tornillos. Asegúrese de que esté nivelada con un nivel de burbuja.

¿Cómo instalar la pantalla en el techo?

Puede colgarlo directamente del techo con un perno de ojo o en la parte superior de la pared con un soporte de separación. Verifique que el techo soporte el peso. Use ganchos en forma de 'S' si es necesario. Los fijaciones no están incluidas.

¿Cómo instalar la pantalla en trípode?

Use dos trípodes (uno en cada extremo) y ganchos en forma de 'S' para colgar la pantalla de los agujeros del soporte. Los trípodes no están incluidos.

¿Cómo ajustar el borde negro en la parte superior de la pantalla?

Gire el tornillo hexagonal rojo/gris 'A' ubicado en el interior de la carcasa en el sentido de las agujas del reloj para reducir el borde, o en sentido contrario para agrandarlo.

¿Qué hacer si la pantalla no se extiende completamente?

Ajuste el tornillo hexagonal rojo/gris 'A' en sentido antihorario para aumentar la extensión de la pantalla.

¿Qué hacer si la pantalla no se retrae completamente?

Ajuste el tornillo hexagonal blanco/amarillo 'B' para mejorar la retracción. Gírelo en la dirección adecuada hasta que la pantalla se retraiga completamente en su carcasa.

¿Cómo limpiar la pantalla de proyección?

Use un paño seco o un plumero para el polvo. Para las manchas, un paño húmedo con jabón suave. Evite productos abrasivos.

¿Puedo usar un control remoto inalámbrico?

Sí, un control remoto inalámbrico (433 MHz) está disponible por separado con los botones UP/STOP/DOWN.

¿Qué herramientas se necesitan para el montaje?

Un destornillador de estrella, un nivel de burbuja, una llave Allen (incluida) y un taladro para montaje en pared.

¿Cuál es la duración de la garantía de la pantalla?

La pantalla tiene una garantía de 1 año por Shine-Mart Ltd, propietario de la marca Duronic. La garantía cubre defectos de fabricación en condiciones de uso normal.

MANUAL DE USUARIO EPS Duronic

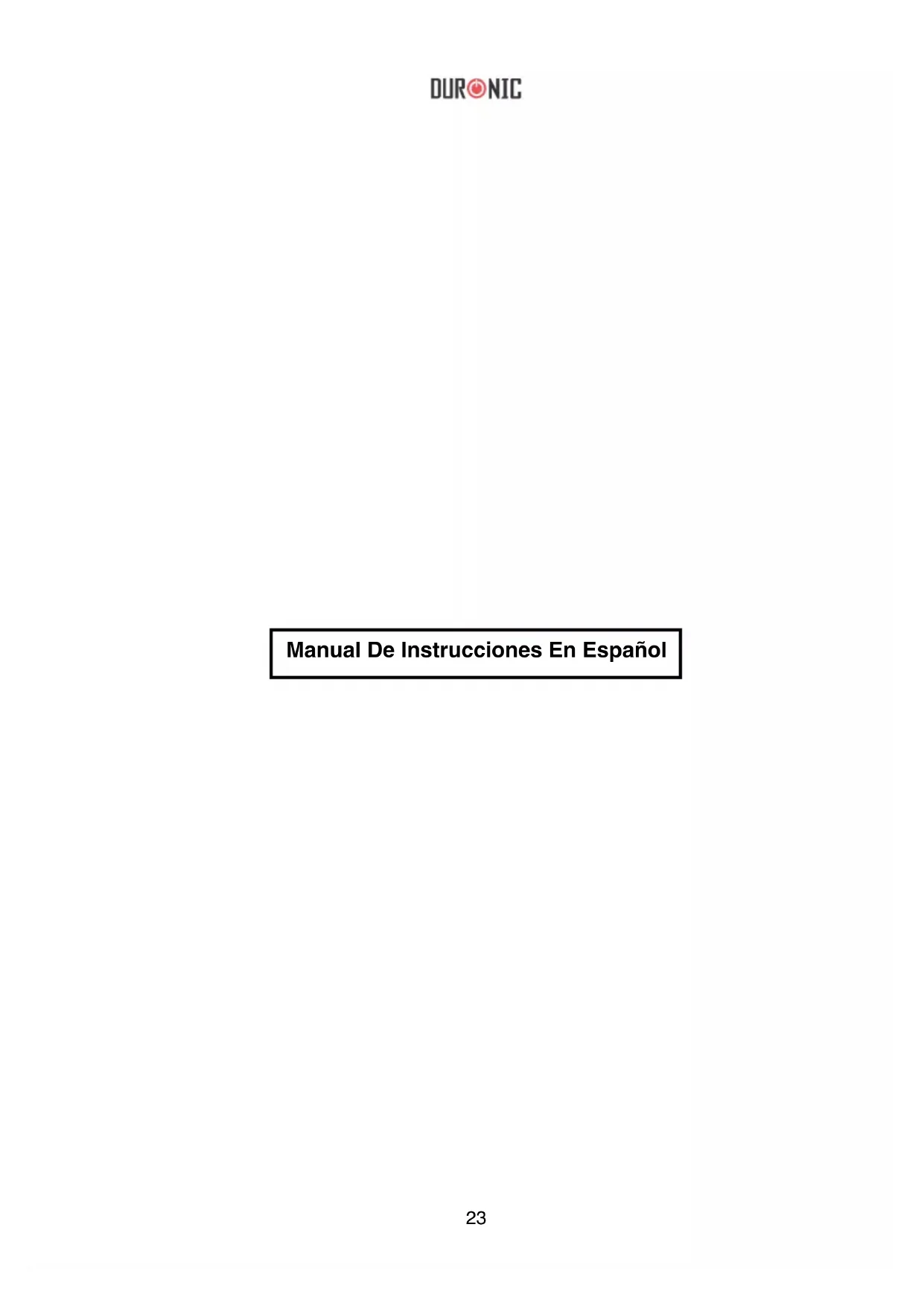

Manual de Instrucciones en Español 23

Manual De Instrucciones En Español

DURONIC

Antes de comenzar

• Despeje un área lo suficientemente grande para instalar la pantalla. Asegúrese de que el espacio es más grande que las dimensiones de la pantalla.
• El montaje de esta pantalla requiere al menos a dos personas.
• No instale la pantalla en zonas de alta temperatura para evitar que se dañe.
• Asegúrese de leer este manual completamente antes de comenzar la instalación.

Herramientas necesarias

• Destornillador de estrella
• Herramienta de nivel de burbuja

• Llave Allen (incluida en la caja)
- Taladro (solo en las instalaciones de pared)

Instrucciones de montaje

1. Asegúrese de que el área de montaje esté limpia y despejada.

2. Saque todas las piezas y colóquelas en una superficie de manera ordenada. No desenrolle la pantalla aún.

3. Coloque la pantalla en una superficie estable. Para evitar que la pantalla se arañe o se manche, asegúrese de mantenerla alejada de lugares con polvo y suciedad.

4. Elija el lugar de instalación para su pantalla. Tenga en cuenta que el modelo EPS puede instalarse de 3 formas: en la pared, en el techo o sobre un trípode.

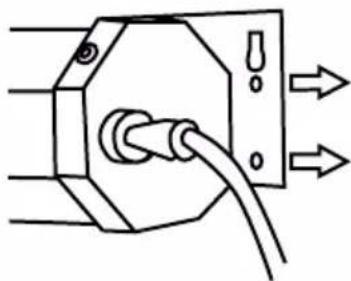

Instalación en la pared:

Con ayuda de los agujeros de la parte posterior del marco guíese para poder marcar dónde necesita hacer los agujeros para los tornillos.

a. Utilice la herramienta de nivel de burbuja para comprobar que la pantalla está nivelada y recta.

b. Aparte la pantalla.

c. Use un taladro para hacer dos agujeros en los lugares marcados, asegurándose de que sean del mismo tamaño que los tacos de plástico que va a introducir. Una vez hechos, inserte los tacos de plástico.

Aviso: la pantalla incluye tacos de plástico para paredes de ladrillo. Si su pared requiere de otro tipo dependiendo del material en el que trabaje, asegúrese de coger los tacos adecuados.

d. Sujete la pantalla e inserte los tornillos en los tacos apretándolos bien con ayuda del destornillador.

e. Compruebe que la pantalla esté nivelada en la pared.

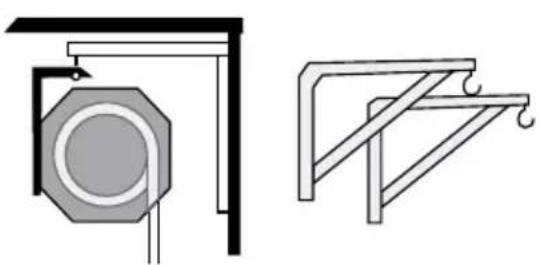

Instalación en el techo:

Puede colgar la pantalla a la altura del techo de dos maneras: directamente del techo con unas hembrillas de acero abiertas, o de la parte superior de la pared con soportes de escuadra. Para ambos tipos de instalación puede que también necesite ganchos en S.

Como los techos pueden estar hechos de diferentes materiales, algunos más débiles que otros, tendrá que comprobar si su techo es capaz de soportar el peso de la pantalla y si es seguro hacerlo. Después, no olvide elegir los accesorios adecuados para su tipo de techo.

Hembrillas abiertasSoportes de

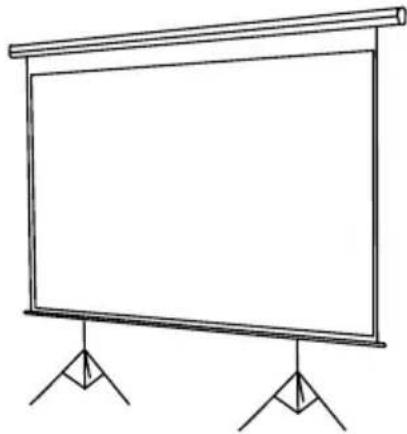

Instalación en un trípode:

El soporte de la pantalla tiene agujeros para permitir que la pantalla se monte en trípodes. En la mayoría de los casos, necesitará dos trípodes (uno para cada extremo de la pantalla). A su vez, necesitará dos ganchos en S.

Tenga en cuenta que solo se incluye los tacos para paredes de ladrillo. Si necesita de otro tipo de fijación como el trípode, los soportes o las hembrillas, tendrá que adquirirlos por separado.

Configuración de la pantalla

Cuando vaya a instalar la pantalla por primera vez, compruebe que la posición del borde negro le agrada y que la pantalla se puede extender y retraer correctamente. De no ser así, puede ajustarse fácilmente.

En ocasiones podrá notar que la pantalla no se extiende ni retrae completamente. Esto puede corregirse fácilmente reajustando la pantalla para rectificar el problema.

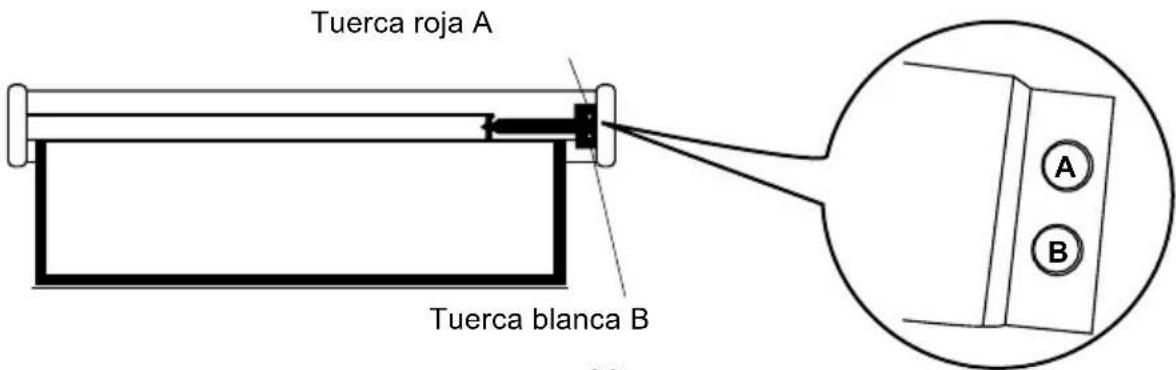

Tornillo de tuerca «A» rojo/gris: controla el rango de extensión (hasta dónde baja la pantalla).

Tornillo de tuerca «B» blanco/amarillo: controla el rango de retracción (cuánto se enrolla la pantalla en la carcasa y en qué ángulo lo hace).

• Si quiere reducir el borde negro que hay en la parte superior de la pantalla, gire la tuerca «A» en el sentido de las agujas del reloj.
  Si quiere ampliar el borde negro que hay en la parte superior de la pantalla o esta no está lo suficientemente extendida, gire la tuerca «B» en sentido contrario a las agujas del reloj.
• Si la pantalla está torcida y necesita enderezarse, ajuste la tuerca «B» para enderezarla.

Instrucciones de uso

Enchufe el cable a la corriente.

La pantalla se controla a través del control de cableado que hay al lateral de la pantalla el cual tiene tres botones: UP (subir) / STOP (parar) / DOWN (bajar).

La pantalla también se puede controlar con un mando a distancia inalámbrico, que se vende por separado, con las mismas funciones: UP (subir) / STOP (parar) / DOWN (bajar). La frecuencia del control remoto es de 433 MHz.

Up Stop Down

Limpieza

Cuando no esté en uso, enrolle la pantalla para que no coja polvo. Para retirar el polvo acumulado, use un trapo seco.

La pantalla está fabricada con PVC. Si esta tiene una marca o mancha que desee eliminar, use un paño húmedo con un poco de jabón para limpiar con cuidado la pantalla. Use una presión mínima para evitar dañar la tela.

No utilice productos químicos abrasivos o productos de limpieza en ninguna parte de la pantalla.

Solución de problemas

Problema Solución
La pantalla no subeni baja	Compruebe que el cable esté bien conectado. Si a pesar de ello la pantalla no se mueve, contacte con nuestro servicio de atención al cliente.
La pantalla no se extiende correctamente	Si la pantalla no se extiende como debería, use la llave Allen para girar y ajustar la tuerca roja (A) que está en el interior del marco de la pantalla (vease «Configuración de la pantalla»).
La pantalla no se retrae completamente	Si la pantalla no se retrae por completo hasta llegar al marco, use la llave Allen para girar y ajustar la tuerca blanca (B) del interior.

DURONIC

Garantía

NOTA: ESTAS DECLARACIONES NO AFECTAN SUS DERECHOS LEGALES COMO CONSUMIDOR

Este producto ha sido fabricado bajo las más estrictas control de calidad y utilizando materiales de

alta calidad para asegurar confiabilidad y excelente funcionamiento. Le dará buen servicio y una larga duración, siempre y cuando se utilice correctamente y sea bien mantenido.

El producto está garantizado por 1 año desde la fecha de compra original. Si surge cualquier defecto debido a un error/defecto de fábrica o mano de obra, entonces el producto debe ser devuelto al lugar original de compra. Reembolso o reemplazo es a discreción de la compañía.

Productos Duronic se ofrecen con una garantía de 1 año bajo las siguientes condiciones:

1. El producto debe ser devuelto al vendedor con comprobante de compra original.
2. El producto debe instalarse y usarlo según las instrucciones contenidas en este manual.
3. Este aparato es únicamente de uso doméstico.
4. No cubre desgaste, daños maliciosos, uso indebido, negligencia, reparaciones inexpertas o partes consumibles.
5. Shine-Mart Ltd no será responsable por cualquier daño consecuente, accidentes o pérdidas.
6. Shine-Mart Ltd no es responsable ah llevar a cabo cualquier tipo de servicio, bajo la garantía.
7. Valido solamente dentro de la (EU).

Este producto esta equipado con enchufe/fusible Europeo Importado por Shine-Mart Ltd, RM3 8SB

Información sobre la eliminación de residuos para los consumidores de equipos eléctricos y eléctricos:

Esta marca en un producto y/o documentos adjuntos indica que cuando se va a desechar, se debe tratar como equipos residuos eléctricos y electrónicos (RAEE)

Cualquier producto marcado (RAEE) no debe ser mezclado con la basura doméstica, sino separado para el tratamiento, recuperación y reciclaje de los materiales utilizados.

Para el tratamiento adecuado, recuperación y reciclaje; por favor, tome todos los productos (RAEE) y llévelo al sitio de residuos de su Autoridad Local, donde será aceptado de forma gratuita.

Si los clientes desechan los residuos eléctricos y electrónicos correctamente, ayudar a ahorrar valiosos recursos y prevenir los efectos negativos sobre la salud humana y el medio ambiente, de materiales peligrosos que pueden contener los residuos
