MANUAL DE USUARIO FFPS Duronic

Manual de Instrucciones en Español 26

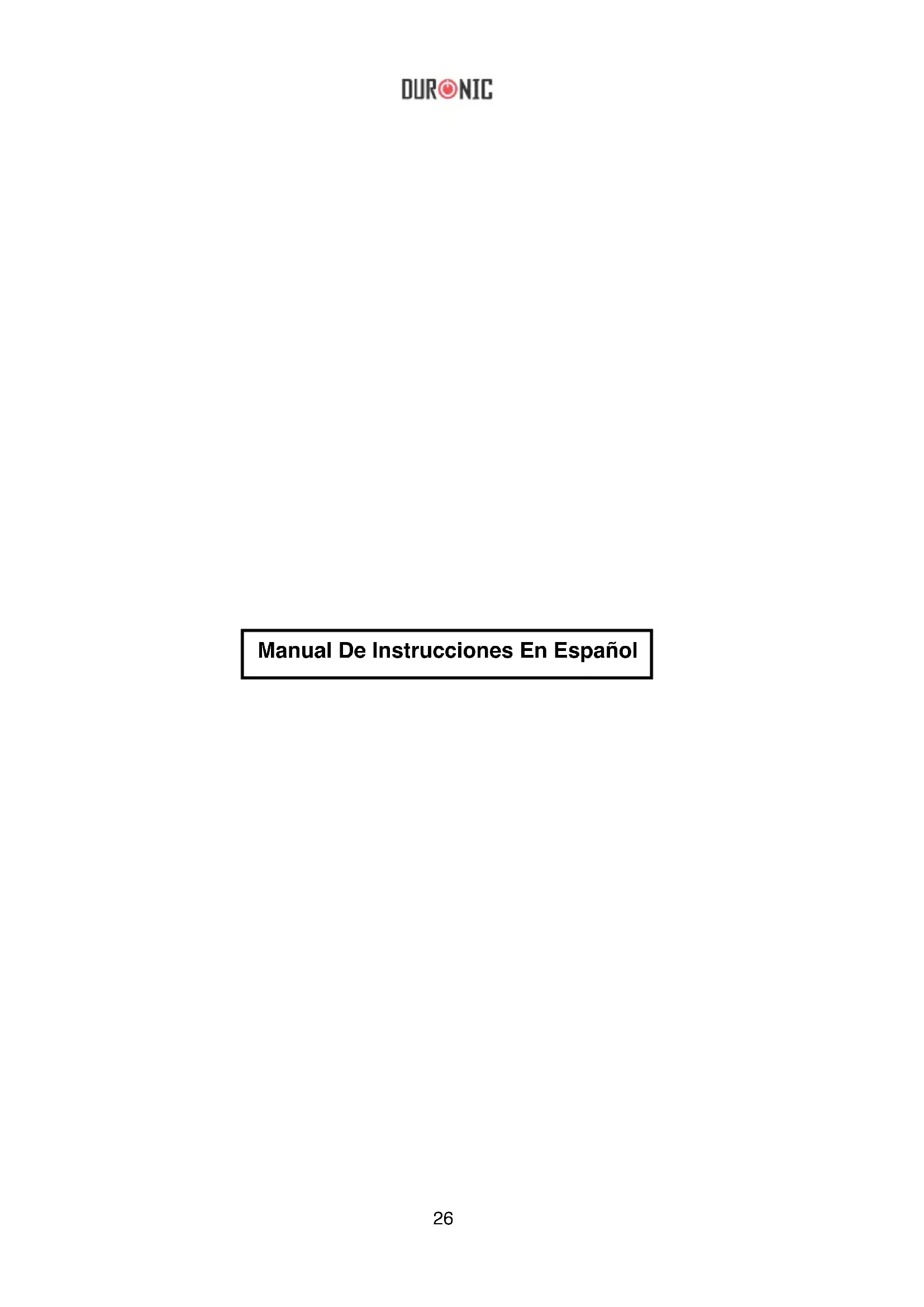

Manual De Instrucciones En Español

DURONIC

Antes de comenzar

• Compruebe que tiene todas las piezas correctas, tal y como se describe a continuación en la sección «Contenido de la caja».
• Despeje una zona amplia para montar la pantalla, teniendo en cuenta que sea más extensa que las medidas de la pantalla.
• El montaje de esta pantalla requiere al menos a dos personas.
• No instale la pantalla en una zona con temperatura caliente para evitar que esta se estropee.
• Por favor, asegúrese de leer bien este manual antes de instalar la pantalla.

Herramientas necesarias

• Destornillador de estrella

• Llave Allen (incluida en la caja)

• Herramienta de nivel de burbuja

- Taladro

Contenido de la caja

4x tornillos para pared y tacos de plástico

4x Soportes para colgar

24x Tornillos de unión

4x Pinzas de tensión

4x Soportes de unión L

(la cantidad depende del tamaño de la pantalla)

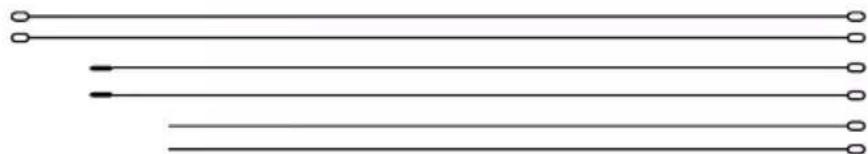

2x barras de unión

(pequeñas, medianas y grandes)

DURONIC

Instrucciones de montaje

1) Asegúrese de que el área de montaje esté limpia y despejada. Necesitará al menos 1 metro de espacio entre los cuatro lados de la pantalla cuando se extienda.
2) Saque todas las piezas y colóquelas en una superficie de manera ordenada. No desenrolle la pantalla aún.

Monte el marco

Coja las dos barras del marco superior y únalas mediante la barra de unión. Deslícela por los extremos de las barras del marco de manera que junte las partes. Fíjelas con 4 tornillos de unión y apriételas con la llave Allen suministrada. Para las barras del marco inferior, repita el mismo proceso.

4) Deslice las pinzas de tensión natural en las áreas indicadas de la barra del marco superior donde se indica con las flechas rojas.

Realice el mismo proceso en las barras del marco inferiores y laterales.

5) Coja los soportes para colgar.

Podrá ver que hay 2 ó 4 piezas dependiendo del tamaño de la pantalla. 2 para las pantallas pequeñas, que van en las barras del marco superior.

Para las grandes, habrá 4, de las cuales 2 van en el marco superior y otras 2 en el inferior. Estos soportes se usarán para colgar la pantalla en la pared.

6) Una todas las partes con ayuda de los soportes de unión en forma de L. Introduzca una parte en la barra del marco superior y la otra en la de la barra del marco lateral. Use los tornillos de unión para fijarlo y apriételos con la llave Allen.

Haga lo mismo para cada esquina del marco de manera que todas las partes queden unidas.

Preparación de la pantalla

7) Primero, compruebe que el suelo está limpio y seco. Desenrolle la pantalla con cuidado y colóquela en el suelo con la parte blanca boca abajo.

8) Empiece con una barra pequeña y una mediana. Únalas como se muestra a continuación para crear una barra larga:

9) Inserte esta barra en la parte superior de la pantalla y empújela hasta que salga por el otro lado. Repita esto para la parte inferior de la pantalla, una las barras medianas y pequeñas que quedan y empújelas como hizo anteriormente.

10) Inserte las barras restantes en los laterales de la pantalla.

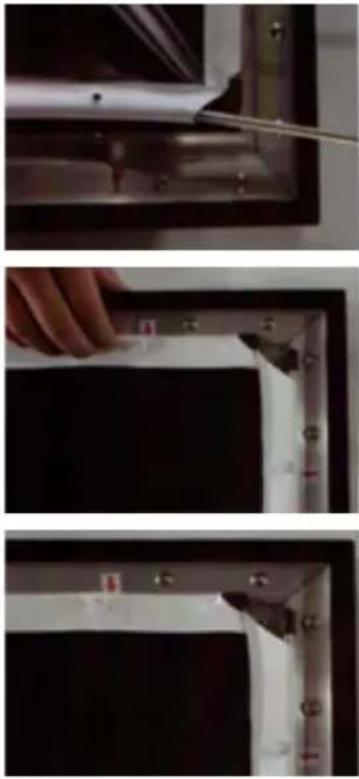

11) Coloque la tela de la pantalla sobre el marco. Empezando desde una esquina de la pantalla, empuje las pinzas de tensión por los agujeros que hay en los bordes de la tela. Haga esto por toda la pantalla hasta que todas las pintas de tensión estén en sus correspondientes agujeros.

Nota:

- Las últimas pinzas de tensión requerirán más tensión para asegurar que la pantalla quede tersa y sin pliegues.

- Las flechas rojas solo son una guía, las pinzas de tensión no necesitan alinearse perfectamente con estas una vez la pantalla esté encajada.

Compruebe que todo está bien antes de continuar.

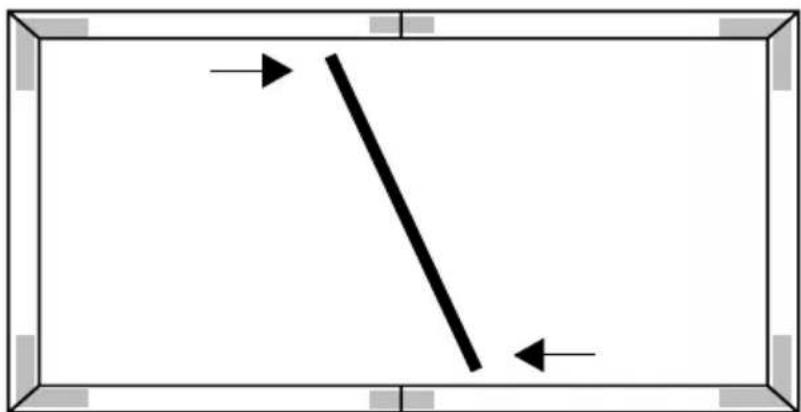

12) Coloque la barra de apoyo en mitad de la pantalla diagonalmente.

Asegurándose de que los extremos de la barra de apoyo encajan por debajo de la parte posterior del marco, empuje lentamente la barra hasta que quede vertical en el centro de la pantalla donde se unen las partes del marco.

Instalación de la pantalla en la pared

13) Decida dónde quiere colocar su pantalla. Con ayuda de un lápiz y una herramienta de nivel marque dónde va a colocar los soportes para colgar.

14) Use los tacos de plástico incluidos, o use unos adecuados para su tipo de pared (e. g. ladrillo, cartón yeso, etc.) e instale y apriete los tornillos con un destornillador.

Por favor, tenga en cuenta que sólo hemos incluido un tipo de taco para tornillos. Si su pared requiere algo diferente, asegúrese de conseguir los accesorios adecuados para obtener una correcta instalación.

15) Con ayuda de otra persona, cuelgue la pantalla de la pared. Con cada persona a un lado de la pantalla, tan solo hay que levantarla y colgarla.

Antes de soltar la pantalla, asegúrese de que está bien colocada en los 4 soportes para colgarla.

Para retirar el polvo acumulado, use un trapo seco.

Si esta tiene una marca o mancha que desee eliminar, use un paño húmedo con un poco de jabón para limpiar con cuidado la pantalla. Use una presión mínima para evitar dañar la tela.

No utilice productos químicos abrasivos o productos de limpieza en ninguna parte de la pantalla.

DURONIC

Garantía

NOTA: ESTAS DECLARACIONES NO AFECTAN SUS DERECHOS LEGALES COMO CONSUMIDOR

Este producto ha sido fabricado bajo las más estrictas control de calidad y utilizando materiales de

alta calidad para asegurar confiabilidad y excelente funcionamiento. Le dará buen servicio y una larga duración, siempre y cuando se utilice correctamente y sea bien mantenido.

El producto está garantizado por 1 año desde la fecha de compra original. Si surge cualquier defecto debido a un error/defecto de fábrica o mano de obra, entonces el producto debe ser devuelto al lugar original de compra. Reembolso o reemplazo es a discreción de la compañía.

Productos Duronic se ofrecen con una garantía de 1 año bajo las siguientes condiciones:

1. El producto debe ser devuelto al vendedor con comprobante de compra original.
2. El producto debe instalarse y usarlo según las instrucciones contenidas en este manual.
3. Este aparato es únicamente de uso doméstico.
4. No cubre desgaste, daños maliciosos, uso indebido, negligencia, reparaciones inexpertas o partes consumibles.
5. Shine-Mart Ltd no será responsable por cualquier daño consecuente, accidentes o pérdidas.
6. Shine-Mart Ltd no es responsable ah llevar a cabo cualquier tipo de servicio, bajo la garantía.
7. Valido solamente dentro de la (EU).

Este producto esta equipado con enchufe/fusible Europeo Importado por Shine-Mart Ltd, RM3 8SB

Información sobre la eliminación de residuos para los consumidores de equipos eléctricos y eléctricos:

Esta marca en un producto y/o documentos adjuntos indica que cuando se va a desechar, se debe tratar como equipos residuos eléctricos y electrónicos (RAEE)

Cualquier producto marcado (RAEE) no debe ser mezclado con la basura doméstica, sino separado para el tratamiento, recuperación y reciclaje de los materiales utilizados.

Para el tratamiento adecuado, recuperación y reciclaje; por favor, tome todos los productos (RAEE) y llévelo al sitio de residuos de su Autoridad Local, donde será aceptado de forma gratuita.

Si los clientes desechan los residuos eléctricos y electrónicos correctamente, ayudar a ahorrar valiosos recursos y prevenir los efectos negativos sobre la salud humana y el medio ambiente, de materiales peligrosos que pueden contener los residuos
