GEBRUIKSAANWIJZING WV6092MS Atag

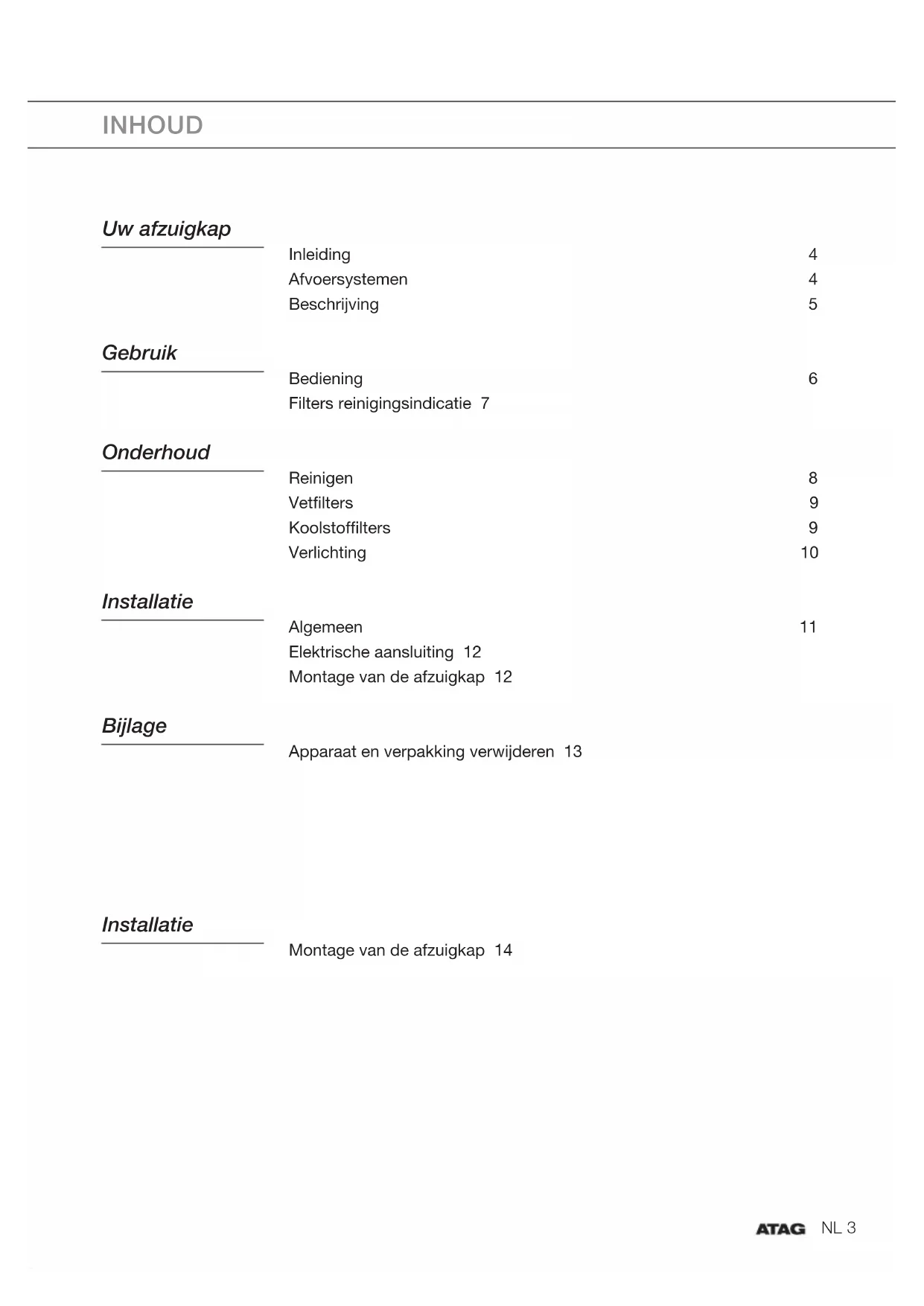

Gebruikte pictogrammen - Pictograms used - Pictogrammes utilisés Benutzte Piktogramme Belangrijk om te weten - Important information - Important à savoir Wissenswertes Tip - Tipp - ConseilNL 3 INHOUD Uw afzuigkap Inleiding 4 Afvoersystemen 4 Beschrijving 5 Gebruik Bediening 6 Filters reinigingsindicatie 7 Onderhoud Reinigen 8 Vetfilters 9 Koolstoffilters 9 Verlichting 10 Installatie Algemeen 11 Elektrische aansluiting 12 Montage van de afzuigkap 12 Bijlage Apparaat en verpakking verwijderen 13 Installatie Montage van de afzuigkap 14NL 4 Inleiding Gefeliciteerd met uw keuze voor deze Atag afzuigkap. In het ontwerp van dit product heeft eenvoudige bediening en optimale gebruiksvriendelijkheid centraal gestaan. De afzuigkap doet zijn werk geruisloos en zuigt met maximale effectiviteit af. Kookluchtjes behoren hiermee voorgoed tot het verleden. Lees eerst de afzonderlijke veiligheidsinstructies voordat u het apparaat gaat gebruiken! Lees deze gebruikershandleiding door voordat u het apparaat in gebruik neemt, en berg de handleiding daarna veilig op voor toekomstig gebruik. Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden. Afvoersystemen De afzuigkap kan op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal.

De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd.

2. Als recirculatie afzuigkap.

De vetdeeltjes en de geur uit de aangezogen kookdampen wordengefilterd. De aangezogen lucht wordt niet afgevoerd maarteruggeblazen in de keuken. U moet dan wel een koolstoffilterplaatsen. Let op! Het koolstoffilter moet apart besteld worden. UW AFZUIGKAPNL 5 UW AFZUIGKAP Beschrijving

4. Verlichtingstoets

5. Snelheidstoets 0/1

(intensiefstand)NL 6 GEBRUIK Bediening Ventilator in- en uitschakelen

1. Schuif de luifel tot aan de aanslag naarbuiten.

2. Druk op snelheidstoets 0/1, 2 of 3.

▷ De afzuigkap schakelt in op de corresponderende stand. ▷ Decontrolelampjes gaan branden.

3. Druk (twee keer) op snelheidstoets 0/1.

▷ De afzuigkap schakelt uit. Intensiefstand

1. Schuif de luifel tot aan de aanslag naarbuiten.

2. Druk op snelheidstoets 3

▷ De afzuigkap schakelt gedurende vijf minuten in op stand 3

▷ Decontrolelampjes gaan branden, het vierde lampje knippert snel. ▷ Na vijf minuten schakelt de afzuigkap automatisch naar stand 2. Timerfunctie

1. Schuif de luifel tot aan de aanslag naarbuiten.

2. Druk op snelheidstoets 1, 2 of 3.

▷ De afzuigkap schakelt in op de corresponderende stand. ▷ Decontrolelampjes gaan branden.

3. Houd snelheidstoets 1, 2 of 3 twee seconden ingedrukt.

▷ Het controlelampje gaat langzaam knipperen. ▷ De afzuigkap blijft 20 minuten ingeschakeld op stand 1 / de afzuigkap blijft 15 minuten ingeschakeld op stand 2 / de afzuigkap blijft 10 minuten ingeschakeld op stand 3. ▷ Daarna wordt de afzuigkap automatisch uitgeschakeld. Verlichting in- en uitschakelen

• Druk kort op de verlichtingstoets om de verlichting in of uit te schakelen.

• Druk gedurende drie seconden op de verlichtingstoets om de verlichting te dimmen.NL 7 Filters reinigingsindicatie De afzuigkap is uitgerust met een functie die de gebruiker met regelmatige tussenpozen waarschuwt wanneer de filters verzadigd zijn. Controlelampjes vetfilter Alle controlelampjes van de snelheidstoetsen branden bij een uitgeschakelde afzuigkap; de vetfilters moet worden gereinigd (zie hoofdstuk ‘Onderhoud’).

• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde afzuigkap, minimaal twee seconden op snelheidstoets 2 drukken. Controlelampjes koolstoffilter Alle controlelampjes van de snelheidstoetsen knipperen bij een uitgeschakelde afzuigkap; de koolstoffilters moeten worden vervangen (zie hoofdstuk ‘Onderhoud’).

• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde afzuigkap, minimaal twee seconden op snelheidstoets 2 drukken. Activering van de koolstoffilter reinigingsindicatie In de standaard modus is de koolstoffilter reinigingsindicatie niet actief. Indien de afzuigkap als recirculatiekap wordt gebruikt moet de koolstoffilter reinigingsindicatie geactiveerd worden.

1. Zet de afzuigkap en de verlichting uit.

2. Houd snelheidstoets 2 en snelheidstoets 3

tegelijk minimaal drie seconden ingedrukt. ▷ Decontrolelampjes gaan knipperen ter bevestiging. Uitschakeling van de koolstoffilter reinigingsindicatie

1. Zet de afzuigkap en de verlichting uit.

2. Houd snelheidstoets 2 en snelheidstoets 3

tegelijk minimaal drie seconden ingedrukt. ▷ Decontrolelampjes gaan branden ter bevestiging. GEBRUIKNL 8 Reinigen Let op! Maak, voor ieder onderhoud, eerst de afzuigkap spanningsloos door de stekker te verwijderen uit het stopcontact of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol! Let op! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Afzuigkap Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft. Metalen vetfilters Metalen vetfilters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet. De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt. ONDERHOUDNL 9 Vetfilters

1. Schuif de luifel tot aan de aanslag naarbuiten.

2. Druk het handgreepje van het filter in en verwijder het vetfilter.

Koolstoffilters Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op eenafvoerkanaal. Centreer het koolstoffilter op het motorhuisdeksel en bevestig deze door het filter een slag te draaien. Belangrijk: De regenereerbare actieve koolstoffilters kunnen met de hand worden gewassen, of in de vaatwasser bij een maximumtemperatuur van 65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder vaatwasmiddel. Gebruik geen schoonmaakmiddelen! Verwijder overtollig water. Let op dat het filter niet beschadigd raakt. Laat de filters in de oven gedurende minstens 1 uur drogen bij een maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer de filters beschadigd zijn) moeten de filters vervangen worden. Het is belangrijk dat de vetfilters en de regenereerbare actieve koolstoffilters goed droog zijn voordat u ze plaatst. ONDERHOUDNL 10 ONDERHOUD Verlichting Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf. De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte.NL 11 Algemeen Dit apparaat moet op het elektriciteitsnet worden aangesloten door een erkend installateur die bekend is met de toepasselijke veiligheidsvoorschriften en conform deze voorschriften werkt. Dit apparaat voldoet aan de eisen van de Europese regelgeving. Belangrijk om te weten:

• De minimumafstand tussen het kookoppervlak van de gaskookplaat en het laagste punt van de afzuigkap mag niet kleiner zijn dan 65 cm. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm bedragen.

• Indien de afzuigkap aangesloten moet worden op een bestaand kanaal, mogen er geen andere toestellen zoals een geiser of een ander verwarmingstoestel aangesloten zijn op datzelfde kanaal.

• Houd rekening met plaatselijke regelgeving met betrekking tot de ventilatie van gastoestellen.

• Hoe korter het kanaal en hoe minder bochten, hoe beter de afzuigkap werkt.

• Controleer voor het boren of er geen installatieleiding in de weg zit.

• De aansluitbuis voor de afzuigkap heeft een diameter van 120 of 150 mm. Het is het beste om ook een afvoerkanaal met dezelfde diameter te gebruiken.

• Het installatiemateriaal dat bij deze afzuigkap wordt geleverd is geschikt voor bevestiging aan betonnen of gemetselde muren. Bij sommige muurtypen kan het nodig zijn speciale pluggen en schroeven te gebruiken. INSTALLATIENL 12 Elektrische aansluiting Dit apparaat is gefabriceerd in klasse I; dit betekent dat het op aarde aangesloten moet worden. Controleer of de vermogenswaarden van de voeding overeenkomen met de waarden die op het gegevensplaatje op het apparaat zijn aangegeven. U sluit het apparaat als volgt aan op het elektriciteitsnet: BRUIN = fase L BLAUW = fase N GEEL/GROEN = Aarde Controleer tijdens de aansluiting op het lichtnet of de contactdoos is uitgerust met aarde. Deze afzuigkap is voorzien van een stekker. Houd er bij de installatie van de kap rekening mee dat deze stekker toegankelijk moet blijven. Let op: Als u een vaste aansluiting wilt maken, moet er in de voedingskabel een meerpolige schakelaar met een contactafstand van 3mm worden geplaatst. max. 100cm Montage van de afzuigkap De laatste pagina’s van deze gebruiksaanwijzing tonen de stappen voor de montage van de afzuigkap. INSTALLATIENL 13 MILIEUASPECTEN Afvoeren verpakking en toestel Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hierover informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• CFK-vrij polystyreen (PS-hardschuim). Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Conformiteitsverklaring Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.NL 14FR 3 SOMMAIRE Votre hotte Introduction 4 Systèmes d’évacuation 4 Description 5 Utilisation Commande 6 Indication de nettoyage des filtres 7 Entretien Nettoyage 8 Filtres à graisse 9 Filtres à charbon 9 Éclairage 10 Installation Généralités 11 Raccordement électrique 12 Montage de la hotte 12 Aspects environnementaux Mise au rebut de l’appareil et de l’emballage 13 Installation Montage de la hotte 14FR 4 Introduction Nous vous félicitons d’avoir choisi cette hotte d’aspiration Atag. Lasouplesse et la simplicité de l’utilisation sont les principes qui ont guidé son développement. Cette hotte fait son travail avec efficacité et aspire l’air avec une efficience maximale. Les odeurs de cuisine envahissantes appartiennent définitivement au passé. Veuillez lire les consignes de sécurité fournies séparément avant d’utiliser l’appareil! Avant d’utiliser l’appareil, lisez attentivement cette notice d’utilisation et rangez-la en lieu sûr pour vous y référer ultérieurement. Vous pouvez trouver la version la plus récente de le mode d’emploi sur notre site Web. Systèmes d’évacuation La hotte d’aspiration peut être raccordée de deux façons:
