WU7092BM - Afzuigkap Atag - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING WU7092BM Atag

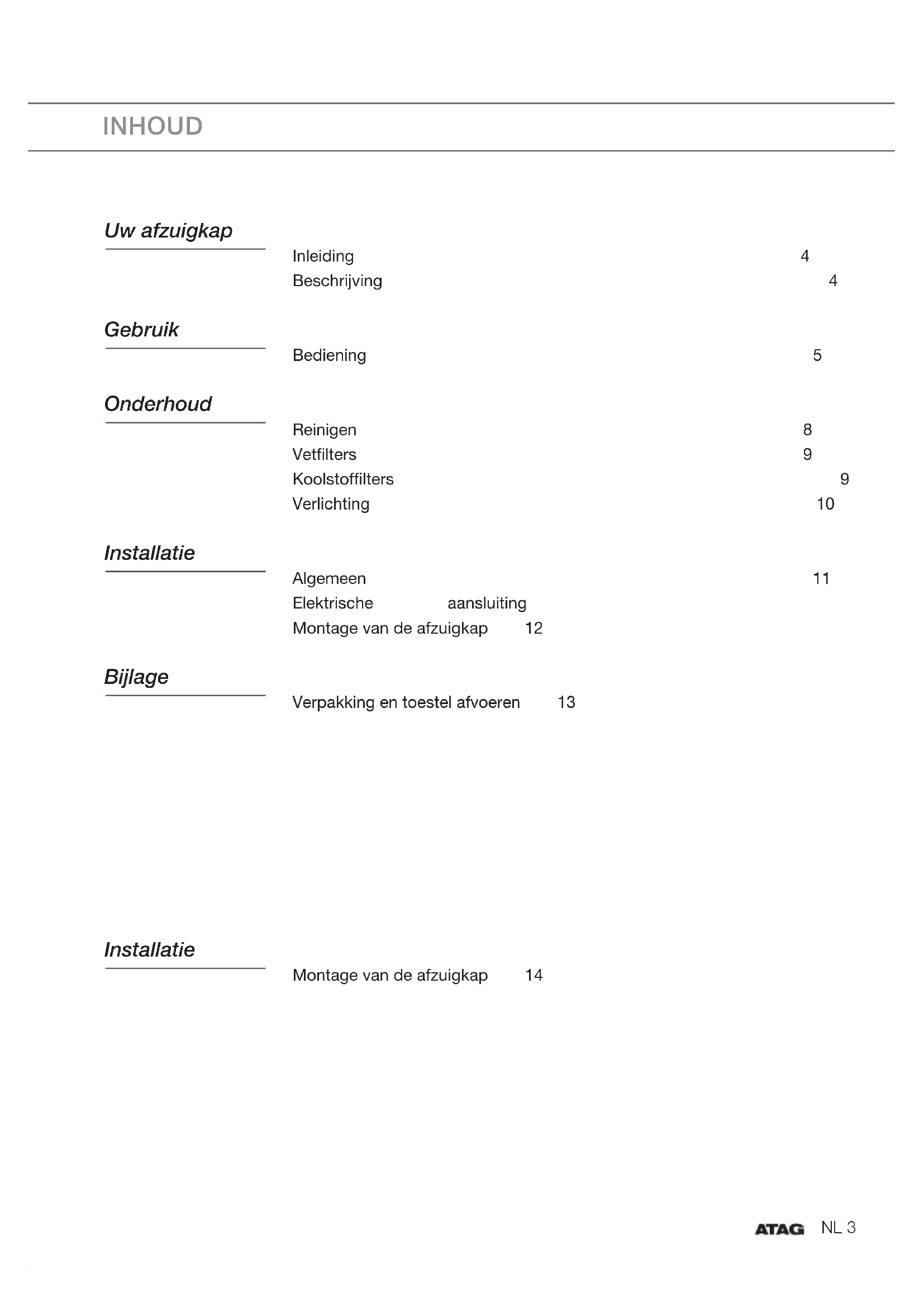

Gebruikte pictogrammen - Pictogrammes utilisés - Benutzte Piktogramme Pictograms used Belangrijk om te weten - Important à savoir - Wissenswertes - Important information Tip - Conseil - TippNL 3 INHOUD Uw afzuigkap Inleiding 4 Beschrijving 4 Gebruik Bediening 5 Onderhoud Reinigen 8 Vetfilters 9 Koolstoffilters 9 Verlichting 10 Installatie Algemeen 11 Elektrische aansluiting 12 Montage van de afzuigkap 12 Bijlage Verpakking en toestel afvoeren 13 Installatie Montage van de afzuigkap 14NL 4 Inleiding Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen. Lees voor gebruik eerst de separate veiligheidsinstructies. Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden. Beschrijving

1. Aan-/uittoets (snelheid 1)

3. Snelheidstoets 3 en intensiefstand

5. Verlichtingstoets

UW AFZUIGKAPNL 5 Bediening Afzuigkap in- en uitschakelen

1. Druk op de aan-/uittoets.

De aan-/uittoets wordt verlicht. De afzuigkap schakelt in op stand 1.

2. Druk nogmaals op de aan-/uittoets.

Er klinkt een dubbel geluidssignaal en de afzuigkap schakelt uit. Als stand 2, 3 of de intensiefstand ingeschakeld is, dan schakelt de bediening eerst stand 1 in. Druk daarna nogmaals op de aan-/uittoets om de afzuigkap uit te schakelen. Snelheid verhogen

1. Druk op snelheidstoets 2 of 3.

De snelheidstoets wordt verlicht. De afzuigkap schakelt over op de gekozen snelheid. Intensiefstand inschakelen Voor de intensieve zuigkracht wordt automatisch een timerfunctie gebruikt. De tijdsduur is 4 minuten, na afloop ervan schakelt de afzuigkap over naar snelheid 2.

1. Druk op de aan-/uittoets.

De aan-/uittoets wordt verlicht. De afzuigkap schakelt in op stand 1.

2. Druk op snelheidstoets 3.

Snelheidstoets 3 wordt verlicht.

3. Druk nogmaals op snelheidstoets 3.

Snelheidstoets 3 gaat knipperen De intensiefstand is ingeschakeld. Druk op de aan-/uittoets of op een andere snelheidstoets om de intensiefstand voortijdig te beeindigen. GEBRUIKNL 6 GEBRUIK Verlichting in- en uitschakelen

1. Druk op de verlichtingstoets.

De verlichtingstoets wordt verlicht. De verlichting gaat branden.

2. Druk nogmaals op de verlichtingstoets.

De verlichting gaat uit. Timer inschakelen

1. Schakel de afzuigkap in met snelheid 1, 2 of 3.

2. Druk op de timertoets.

De timertoets knippert en er klinkt een enkel geluidssignaal. De timer voor de motor wordt geactiveerd; na 10 minuten gaat de afzuigkap uit. Druk op de timertoets om de timer voortijdig te beeindigen. Clean Air functie inschakelen

1. Druk tegelijkertijd op de aan-/uittoets en op de gewenste

snelheidstoets 2, 3 of de timertoets (voor snelheid 1). De betreffende toets wordt verlicht.

2. Druk daarna, binnen vijf seconden, normaals op de aan-/uittoets.

De Clean Air functie is geactiveerd. De afzuigkap wordt 24 uur lang elk uur 10 minuten ingeschakeld. De snelheidstoets knippert tijdens het afzuigen. Na 10 minuten schakelt de afzuigkap uit. De Clean Air functie kan niet gebruikt worden als de intensiefstand is geselecteerd. Vetfilter reinigingsindicatie Na 100 uur gebruik van de afzuigkap klinkt tijdens gebruik er periodiek een geluidssignaal. De aan-/uittoets knippert continu bij het uitschakelen van de afzuigkap. Het vetfilter moet gereinigd worden.

• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde afzuigkap, tweemaal de aan-/uittoets indrukken. U hoort drie seconden lang een geluidssignaal ter bevestiging. Na 20 uur wordt de reinigingsindicatie van het filter automatisch gereset.NL 7 Koolstoffilter reinigingsindicatie Na 200 uur gebruik van de afzuigkap klinkt er tijdens gebruik periodiek een geluidssignaal indien de koolstoffilter vervuilingsindicatie is geactiveerd. De verlichtingstoets knippert continu bij het uitschakelen van de afzuigkap. Het koolstoffilter moet gereinigd of vervangen worden.

• Om de reinigingsindicatie te resetten moet u, bij een uitgeschakelde afzuigkap, tweemaal de verlichtingstoets indrukken. U hoort drie seconden lang een geluidssignaal ter bevestiging. Na 20 uur wordt de reinigingsindicatie van het filter automatisch gereset. Activering van de koolstoffilter reinigingsindicatie In de standaard modus is de koolstoffilter reinigingsindicatie niet actief. Indien de afzuigkap als recirculatiekap wordt gebruikt moet de koolstoffilter reinigingsindicatie geactiveerd worden.

1. Zet de afzuigkap en de verlichting uit.

2. Houd de timertoets gedurende vijf seconden ingedrukt.

De verlichtingstoets wordt vijf seconden verlicht ter bevestiging. Uitschakeling van de koolstoffilter reinigingsindicatie:

1. Zet de afzuigkap en de verlichting uit.

2. Houd de timertoets gedurende vijf seconden ingedrukt.

De aan-/uittoets wordt vijf seconden verlicht ter bevestiging. GEBRUIKNL 8 Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker uit het stopcontact te verwijderen of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel van binnen als van buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol! Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Afzuigkap Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft. Roestvrijstalen schouwkappen Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee. Metalen vetfilters Metalen vetfilters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet. ONDERHOUDNL 9 Vetfilters Vetfilters verwijderen Schakel de netspanning uit! Neem de stekker uit het stop contact of zet de schakelaar in de meterkast op nul. Verwijder de filters één voor één door aan de hiervoor bestemde hendeltjes te trekken. Koolstoffilters Het koolstoffilter reinigen of vervangen Gebruik een koolstoffilter als de afzuigkap niet is aangesloten op een afvoerkanaal. Belangrijk:

• Het regenereerbare actieve koolstoffilter kan met de hand worden gewassen, of in de vaatwasser bij een maximumtemperatuur van 65 °C. De wasbeurt moet uitgevoerd worden zonder vaat en zonder vaatwasmiddel. Gebruik geen schoonmaakmiddelen!

• Verwijder overtollig water. Let op dat het filter niet beschadigd raakt.

• Laat het filter in de oven gedurende minstens 1 uur drogen bij een maximum temperatuur van 80 °C. Na uiterlijk 3 jaar (of wanneer het filter beschadigd is of niet meer goed werkt) moet het filter vervangen worden.

• Het is belangrijk dat de vetfilters en het regenereerbare actieve koolstoffilter goed droog zijn voordat u ze plaatst. ONDERHOUDNL 10 Plaatsen van het koolstoffilter

• Open het frontpaneel en verwijder het vetfilter.

• Centreer het koolstoffilter op het motorhuisdeksel en bevestig deze door het filter een slag te draaien. De werking:

• Bij toepassing van een koolstoffilter ontstaat er meer geluid dan bij het gebruik van de afzuigkap met een afvoer.

• De werking van het koolstoffilter is optimaal bij een lagere motorsnelheid. Vermijd daarom de intensiefstand.

• Draag zorg voor de juiste verwerking van het oude koolstoffilter, doe deze bij het restafval. Verlichting Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf. De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte. ONDERHOUDNL 11 INSTALLATIE Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften. Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 60 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).

• De aansluitpijp van de schouwkap heeft een diameter van 120 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.NL 12 INSTALLATIE Elektrische aansluiting Dit toestel is voorzien van een geaarde stekker welke op een geaarde wandcontactdoos aangesloten dient te worden. Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nul GROEN/GEEL = Aarde Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Plaats de wandcontactdoos bij voorkeur uit het zicht, achter de sierkoker. Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een omnipolaire schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht. max. 140 cm Montage van de afzuigkap De laatste pagina’s van deze gebruiksaanwijzing tonen de stappen voor de montage van de afzuigkap.NL 13 BIJLAGE Verpakking en toestel afvoeren Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• CFK-vrij polystyreen (PS-hardschuim). Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Conformiteitsverklaring Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.NL 14FR 3 CONTENU Votre hotte cheminée Introduction 4 Description 4 Utilisation Commande 5 Entretien Nettoyage 8 Filtre à graisse 9 Filtres à charbon 9 Éclairage 10 Installation Généralités 11 Connexion électrique 12 Montage de la hotte cheminée 12 Annexe Mise au rebut de l’appareil et de l’emballage 13 Installation Montage de la hotte cheminée 14FR 4 Introduction Ce mode d’emploi offre une vue d’ensemble rapide de toutes les fonctions de l’appareil. Il contient des informations relatives aux consignes de sécurité et à l’entretien de l’appareil. Conservez ce mode d’emploi et le guide d’installation. Ils peuvent être utiles aux futurs utilisateurs de l’appareil. Veuillez lire les consignes de sécurité fournies séparément avant la première utilisation de l’appareil ! Vous pouvez trouver la version la plus récente de le mode d’emploi sur notre site Web. Description
