Productsoort	Digitale multimeter
Merk	Velleman
Model	DVM010
Installatiecategorie	CAT III 600V
Vervuilingsgraad	2
Weergave	LCD met achtergrondverlichting, 2000 counts
Afmetingen	133 x 71 x 47 mm
Gewicht	190 g (met batterijen)
Voeding	2 batterijen 1,5 V AAA
Meetfuncties	Gelijkspanning/wisselspanning, gelijkstroom, weerstand, diode, doorgang
DC spanningsbereiken	200 mV tot 600 V (nauwkeurigheid ±0,8%+5)
AC spanningsbereiken	200 V, 600 V (nauwkeurigheid ±1,0%+10, 40-400 Hz)
DC stroombereiken	200 µA tot 10 A (nauwkeurigheid ±1,0%+5 tot ±3,0%+5)
Weerstandsbereiken	200 Ω tot 200 MΩ (nauwkeurigheid ±1,0%+5 tot ±5,0%+10)
Diodetest	Ja, toont de doorlaatspanning
Doorgangstest	Ja, zoemer als weerstand < 50 Ω
Speciale functies	Data hold (HOLD), achtergrondverlichting, automatische uitschakeling
Veiligheid	Bescherming tegen overbelasting, vervangbare zekeringen
Zekeringen	F 0,20 A / 600 V en F 10 A / 600 V (5x20 mm keramisch)
Inbegrepen accessoires	Testpennen paar, gebruikshandleiding
Onderhoud	Reinigen met een vochtige doek en mild schoonmaakmiddel
Garantie	24 maanden voor consumenten (zie voorwaarden)

Veelgestelde vragen - DVM010 VELLEMAN

Hoe meet ik een gelijkspanning met de DVM010?

Steek de zwarte sonde in de COM-aansluiting en de rode sonde in VΩmA. Zet de draaischakelaar op het DC-spanningsbereik (V⎓). Raak de testpunten aan op het circuit. Lees de waarde op het scherm. Overschrijd 600 V niet.

Hoe meet ik een gelijkstroom van meer dan 200 mA?

Voor een stroom tussen 200 mA en 10 A steekt u de rode sonde in de 10A-aansluiting en de zwarte sonde in COM. Zet de schakelaar op het juiste DC-stroombereik (10 A). Sluit de sondes in serie aan op het circuit. Let op: overschrijd 10 A niet.

Hoe test ik een diode met de multimeter?

Zorg ervoor dat het circuit spanningsloos is. Steek de zwarte sonde in COM en de rode sonde in VΩmA. Zet de schakelaar op de diodepositie (diode symbool). Plaats de rode sonde op de anode en de zwarte op de kathode. Het scherm toont de geschatte doorlaatspanning.

Hoe controleer ik de doorgang van een draad?

Schakel het circuit spanningsloos. Steek de sondes in zoals voor weerstandsmeting. Zet de schakelaar op de doorgangspositie (geluidsgolfsymbool). Raak de twee uiteinden van de draad aan. Als de weerstand lager is dan 50 Ω, klinkt de zoemer.

Hoe vervang ik de batterij van de DVM010?

Schakel het apparaat uit en verwijder de sondes. Verwijder de schroef aan de achterkant van de behuizing en open deze voorzichtig. Vervang de twee 1,5 V AAA-batterijen met inachtneming van de polariteit. Sluit de behuizing en draai de schroef vast.

Hoe vervang ik een zekering van de multimeter?

Verwijder de sondes en haal de batterijen eruit. Open de behuizing. Zoek de defecte zekering (type: F 0,20 A / 600 V of F 10 A / 600 V, 5x20 mm keramisch). Vervang deze door een identieke zekering. Sluit de behuizing.

Waarom geeft het scherm 'OL' weer?

'OL' staat voor Over Limit (boven het meetbereik). Dit geeft aan dat de gemeten waarde het geselecteerde bereik overschrijdt. Zet de draaischakelaar op een hoger bereik.

Hoe activeer ik de achtergrondverlichting van het scherm?

Houd de knop HOLD ingedrukt om de achtergrondverlichting in te schakelen. Druk nogmaals om uit te schakelen.

De multimeter schakelt zichzelf uit, is dat normaal?

Ja, de DVM010 is uitgerust met een automatische uitschakeling die na ongeveer 15 minuten inactiviteit wordt geactiveerd. Om hem weer in te schakelen, draait u de draaischakelaar.

Welke veiligheidsmaatregelen moet ik nemen bij gebruik?

Meet nooit een spanning hoger dan 600 V. Gebruik het apparaat in een omgeving met vervuilingsgraad 2 (droge binnenruimte). Houd uw vingers achter de beschermingsranden van de sondes. Verwijder de sondes voordat u de behuizing opent. Controleer regelmatig de staat van de batterijen.

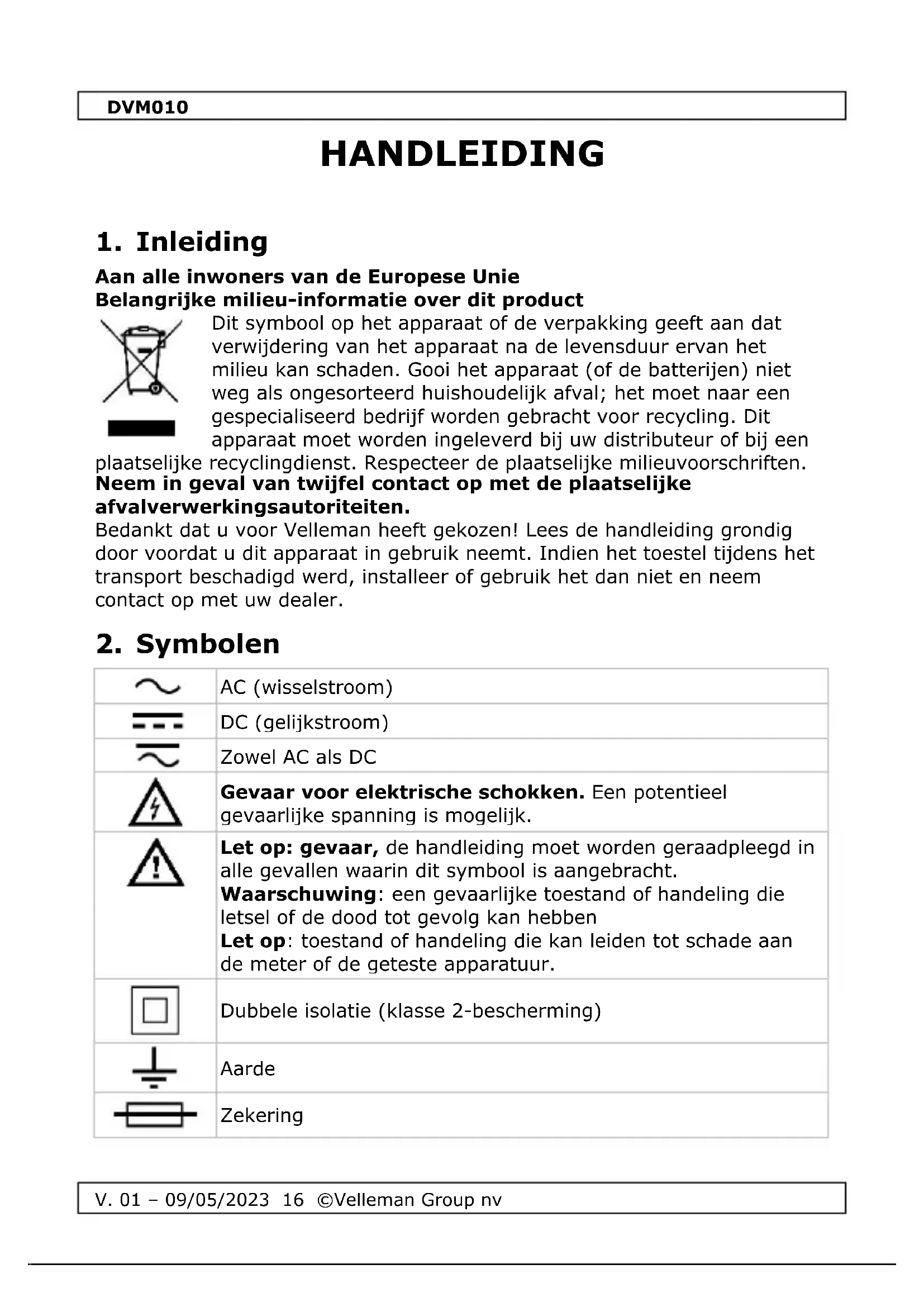

GEBRUIKSAANWIJZING DVM010 VELLEMAN

Aan alle inwoners van de Europese Unie Belangrijke milieu-informatie over dit product

Dit symbolism op het apparaat of de verpakking geeft aan dat verwijdering van het apparaat na de levensduur ervan het milieu kan schaden. Gooi het apparaat (of de batterijen) Niet weg als ongesorteerd huishoudelijk afval; het要去aar een gespecialiseerd bedrijf worden gebracht voor recycling. Dit apparaat要去 worden ingeleverd bij uw distributeur of bij een

plaatselijkke recyclingdienst. Respecteer deplaatselijkke milieuvoorschriften. Neem in geval van twijfel contact op met deplaatselijkke afvalverwerkingsautoriteiten.

Bedankt dat u voor Velleman heeft gekozen! Lees de handleiding grondig door voordat u dit apparaat in gebruik neemt. Indien het toestel tijdens het transport beschadigd werk, installerer of gebruik het dan nicht en neem contact op met uw dealer.

2. Symbolen

~	AC (wisselstroom)
=	DC (gelijkstroom)
~	Zowel AC als DC
4	Gevaar voor elektrische schokken. Een potentieel gevaarlijke spanning is möglichk.
!	Let op: gevaar, de handleiding要去 worden geraadpleegd in alle gevallen waarin dit symbol is aangebracht. Waarschuwing: een gevaarlijke toestand of handling die letsel of de dood tot gevolg kan hebben Let op: toestand of handling die kan leiden tot schade aan de meter of de geteste apparatuur.
□	Dubbele isolatie (klass 2-bescherming)
÷	Aarde
-	Zekering

DVM010

+	Condensator
+	Diode
●	Continuiteit

3. Algemene richtlijnen

Zie de Velleman® Service- en kwaliteitsgarantie op de LASTE pagina's van\ deze handleiding.

	Dit symbol geeft aan: Lees instructies Het Niet lezen van de instructies en handleiding kan leiden tot schade, letsel of de dood.
	Dit symbol geeft aan: Gevaar Een gevaarlijke toestand of handling die letsel of de dood tot gevolg kan hebben.
	Dit symbol geeft aan: Gevaar van gevaar/schade Risico van een gevaarlijke toestand of handling die tot schade, letsel of de dood kan leiden.
	Dit symbol geeft aan: Attentie; belangrijke informatatie Het negeren van deze informatatie kan leiden tot gevaarlijke situations.
	WAARSCHUWING: Om elektrische schokken te voorkomen要去 u.altijd de testsnoeren loskoppelen voordat u de behuizing opent. Gebruik, om brandgevaar te voorkomen, alleen zekeringen metdezelfde stroomsterkte als in deze handleiding vermeld. Opmerking:zie de waarschuwing op het batterijvak.
	Vermijd koude, hitte en grote temperatuurschommelingen. Wanner het apparaat worden verplaatst van een koude maar een warme locatie, LAST het dan uitgeschakeld totdat het op kamertemperatuur is gekomen. Dit om condensatie en meetfouten te voorkomen.
	Beschem dit apparaat gegen schokken en misbruik. Vermijd brute kracht bij de bediening.

DVM010

!	Vervuilingsgraad 2-apparaat. Alleen voor gebruik binnenshuis. Houd dit apparaat uit de buurt van regen, vocht, spatten en druijpende vloeistoffen. Niet voor industrieel gebruik. Zie §8 Vervuilingsgraad.
!	Houd het apparaat uit de buurt van kinderen en onbevoegde gebruikers.
#	Gevaar voor elektrische schokken tijdens gebruik. Wees zeer voorzichtig bij het meten van circuits onder spanning.
!	Het apparaat bevat geen onderdelen die door de gebruiker+kunnen worden onderhonden. Raadpleeg een erkende dealer voor service en/of reserveonderdelen.
	Dit is een CAT III meetinstrument van de installatiecategorie. Zie §7 Overspanning/installatiecategorie.
	Lees dit addendum en de handleiding grondig door. Maak uzelf vertrouwd met de functies van het apparaat voordat u het daadwerkelijk gebruikt.
	Alle wijzigingen aan het apparaat�zem veiligheidsredenen verboden. Schade verooorzaakt door wijzigingen aan het apparaat door de gebruiker valt nicht onder de garantie.
	Gebruik het apparaat alleen voor het beoogde doel. Bij ongeoorloofd gebruik vervaft de garantie. Schade verooorzaakt door het negeren van bepalde richtlijnen in deze handleiding worden nicht gedekt door de garantie en de dealer aanvaardt geen verantwoordelijkheid voor eventuele waaruit voortvloeieende defecten of problemen.

4. Onderhoud

Het apparaat bevat geen onderdelen die door de gebruiker können worden onderhonden. Raadpleeg een erkende dealer voor service en/of reserveonderdelen.

Maak de testsnoeren los van de aansluitingen voordat u onderhoud UITvoert.

Zie §11 Vervanging van batterij en zekering voor instructies over het verwangen van de batterij of zekering.

Gebruik geen schuurmiddelen of oplosmiddelen op de meter. Gebruik voor het schoonmaken een vochtige doek en een mild schoonmaakmiddel.

5. Tijdens gebruik

Gevaar voor elektrische schokkenijdens gebruik. Wees zeer voorzichtig bij het meten van circuits onder spanning.

• Indien de apparatuur worden gebruikt op een wijze die nicht door de fabrikant is gespecifieerd, kan de door de apparatuur geboden bescherming worden aangetast.
• Overschrijd nooit de grenswaarde voor bescherming. Deze grenswaarde staat afzonderlijk vermeld in de specificaties voor elkmeetbereik.
• Raak geen ongebruike aansluitingen aan wanner de meter is verbonden met een circuit dat worden getest.
• Gebruik de meter nooit bij CAT III-installations wanneer u spanningen meet die de veiligheidsmarge van 600 V boven de aarde können overschrijden.
• Stel de bereikkeuze in op de hoogste stand als de intensiteit van de te meten lading vooraf onbekend is.
• Ontkoppel de meetsnoeren van het geteste circuit alvorens aan de bereikkeuze te draaien om van functie te veranderen.
• Wanner u metingen uitvoert op een TV-toestel of schakelende stroomkringen, moet u er.altijd aan denken dat de meter kan worden beschadigd door spanningspulsen met een hoge amplitude op de testpunten.
• Wees algid voorzichtig bij het werken met spanningen boven 60 VDC of 30 VAC rms. Houd uw vingersijdens de meting algid blijacht de sondebarrières.
• Voer nooit waarstand-, diode- of continuiteitsmetingen uit op circuits onder spanning. Zorg ervoor dat alle condensatoren in het circuit leeg�.

6. Algemene beschrijving

Zie de illustratie op bladzijde 2 van deze handleiding:

1. Verlicht LCD-schemm
2. /H knop: druk Lichtjes op deze knop om de data hold functie te activeren, druk nogmaals om de data hold functie te verlaten. Houd deze toets ingedrukt om de LCD-achtergrondverlichtingsfunctie te activeren, druk nogmaals om de achtergrondverlichtingsfunctie te verlaten.
3. Draaischakelaar
4. "10A" aansluiting Steek het rode meetsnoer in deze connector om een maximale stroom van 10 A te meten.

DVM010

5. "VΩ mA" aansluiting

Steek het rode (positieve) meetsnoor in deze aansluiting om de spanning en de waarstand te meten.

6. "COM" aansluiting

Plaats het zwarte (negatieve) meetsnoer.

7. Overspanning/Installatie Categorie

DMM's worden ingedeeld op basis van het risico en de ernst van transiente overspanning die op het testpunt kan optreden. Transiën den zich kortstondigeuitbarstingen van energia die in een systeem worden geinduceerd, bv.veroorzaakt door blikseminslag op een elektriciteitsleiding.De bestaande categorieen volgens EN 61010-1发展格局：

CAT I	Een CAT I-meter is geschikt voor metingen aan beveiligde elektronische circuits die nichtrechtstreeks op de netspanning+zijn aangesloten, bijvoorbeeld elektronicaschakelingen, besturingssignalen...
CAT II	Een meter met CAT II-classificatie is geschikt voor metingen in CAT I-omgevingen en monofasige apparaten die op het net+zijn aangesloten door middel van een stekker en circuits in een normale huiselijkke omgeving, op voorwaarde dat het circuit ten minste 10 m verwijderd is van een CAT III- of 20 m van een CAT IV-omgeving. Bijv. huishoudelijkke apparaten, draagbaar gereedschap...
CAT III	Een meter met CAT III-classificatie is geschicht voor metingen in CAT I- en CAT II-omgevingen, alsmede voor metingen aan (vaste) mono-of meerfasige apparaten die ten minste 10 m verwijderd+zijn van een CAT IV-omgeving, en voor metingen in of aan apparatuur op distributieniveau (zekeringkasten, verlichtingscircuits, elektrische ovens).
CAT IV	Een meter met CAT IV-classificatie is geschicht voor metingen in CAT I-, CAT II- en CAT III-omgevingen en op het niveau van de primaire voeding.Merk op dat voor alle metingen aan apparatuur waarvan de voedingskabels buiten lopen (bovengronds of ondergronds) een CAT IV-meter要去 worden gezruikt.

Waarschuwing:

Dit apparaat is ontworpen overeenkomstig EN 61010-1 installatiecategorie CAT III 600 V. Dit houdt in dat er bepaalde gebruiksbeperkingen gelden die verband honden met spanningen en spanningspieken die in de gebruiksomgeving{kunnen voorkomen.Zie bovenstaande tabel.

Dit apparatus is alleen geschikt voor metingen tot 600 V in CAT III

8. Vervuilingsgraad

IEC 61010-1 specifieert verschillende soorten verwailingsomgevingen, waarvoor verschillende beschermingsmaatregelen nodig+zijn om de veiligkeit te waarborgen. Zwaardere omgevingen vereisen meer bescherming, en de bescherming gegen de verwailing die in een bepaalde omgeving worden aangetroffen, hangt voornamelijk af van de isolatie en de eigenschappen van de behuizing. De verwailingsgraad van de DVM geeft aan in welke omgeving het apparaat mag worden gezruikt.

Vervuilingsgraad 1	Er is geen verwuiling of alleen droge, nicht-geleidende verwuiling. De verwuiling heeft geen invloed. (alleen te vinden in hermetisch afgesloten behuizingen)
Vervuilingsgraad 2	Alleen Niet-geleidende verwuiling kommt voor. Af en toe is tijdelijke geleidbaarheid door condensatie te verwachten. (huis- en kantooromgevingen vallen onder deze categorie)
Vervuilingsgraad 3	Er treedt geleidende verontreiniging op, of droge Niet-geleidende verontreiniging die geleidend worden door te verwachten condensatie. (industrièle omgevingen en omgevingen die aan de buitenlucht worden blootgesteld - maar nicht in contact komen met neerslag)
Vervuilingsgraad 4	De verontreinigung genereert aanhoudende geleidbaarheid door geleidend stof of door regen of sneeuw (blootgestelde buitenomgevingen en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijnndeeltjes).

Waarschuwing: Dit apparaat is ontworpen in overeenstemming met EN 61010-1 verwuiligingsgraad 2. Dit houdt in dat er bepaalde gebruiksbeperkingen gelden die verband houden met de verwuiling die in de gebruiksomgeving kan optreden. Zie bovenstaande tabel.

Dit apparaat is alleen geschikt voor metingen in omgevingen van verruilingsgraadklasse 2.

9. Specifications

Dit apparaat is nicht gekalibreerd bij aankoop! Voorschriften betreffende de gebruiksomgeving:

V. 01 - 09/05/2023 21 ©Velleman Group nv

DVM010

Gebruik deze meter alleen voor metingen in CAT I, CAT II en CAT III omgevingen (zie §7).

Gebruik deze meter alleen in een omgeving met verwuiligingsgraad 2 (zie §8).

Ideale werkomstandigheden zijn:

• temperatuur: 18^ C tot 28^ C
  relatieve vochtigheid: max. 80% RH
• hoogte: max. 2000 m (6560 ft)

Automatische uitschakeling: automatische uitschakeling ongeveer 15 minutes na het inschakenen van de meter

Weergave van overbelasting: "OL"

Polariteitsweergave: negatif "-"

Bedrijfstemperatuur: 0^ - 40^

Opslagtemperatuur: -10°C-50°C

Lage batterij indicatie:

testsonde: CAT III 1000 V / CAT IV 600 V, L = 100 cm

Tellingen weergeven	2000 tellingen
LCD Grootte (mm)	40 x 21
DC Voltage: ±(0.8%+5)	200mV/2V/20V/200V/600V
AC Voltage: ±(0.8%+5)	200V/600V
Gelijktstroomstroom: ±(1.2%+5)	200μA/2mA/20mA/200mA/10A
AC Stroom: ±(1.5%+3)	-
Weerstand: ±(1.2%+5)	200/2k/20k/200k/20M/200MΩ
Bereik selecteren	Handmatig bereik
Continuiteitiscontrole	Ja
Diode Test	Ja
Data Hold	Ja
Batterijtest (1,5V/3V/9V)	Geen
Indicatie over bereik	Ja
LED/flitslicht	Geen
Achtergrundverlichting	Ja
Automatische uitschakeling	Ja
Weergave van eenheidspictogrammen	Ja
Lage Batterij Indicatie	Ja
Bescherming gegen overschrijding	Ja
Batterij	1,5V (AAA) x 2
Productgroote (mm)	133x71x47
Productgewicht (g)	190
Veiligheidscategorie	CATIII 600V
IP-waarde	IP20

V. 01 - 09/05/2023 22 ©Velleman Group nv

DVM010

Zekeringen

Vervangbaar

F 0,20 A / 600 V, 5 x 20 mm

F 10A / 600V, 5 x 20 mm

9.1 GELIJKSPANNING

Ingangsimpedantie: 10MΩ

Overbelastingsbeveiliging: 200mV-bereik bij 250V DC of 250V AC RMS; andere bereiken bij 600V DC of 600V AC RMS

Bereik	Resolutie	Nauwkeurigheid
200mV	100μV	±0.5%±3
2V	1mV	±0.8%±5
20V	10mV	±0.8%±5
200V	100mV	±0.8%±5
600V	1V	±0.8%±5

9.2 AC SPANNING

Ingangsimpedantie: 10MΩ

Beveiling gegen overbelasting: 200mV bereik bij 250V DC of 250V AC RMS; andere bereiken bij 600V DC of 600V AC RMS

Bereik	Resolutie	Nauwkeurigheid
200V	100mV	±1.0%±10
600V	1V	±1.0%±10

Ingangsimpedantie: 10MΩ

Beveiling gegen overbelasting: 200mV bereik bij 250V DC of 250V AC RMS;

Andere bereiken bij 600V DC of 600V AC RMS

Frequentiebereik: 40Hz - 400Hz

Weergave: Gemiddelde (sinuswaarde)

9.3 GELIJKSTROOMSTROOM

Bereik	Resolutie	Nauwkeurigheid
200μA	0,1μA	±1.0%±5
2mA	1μA	±1.0%±5
20mA	10μA	±1.0%±5
200mA	100μA	±2.0%±5
10A	10mA	±3.0%±5

V. 01 - 09/05/2023 23 ©Velleman Group nv

DVM010

!	Voer geen onderstandsmetingen UIT op circuits onder spanning

Bereik	Resolutie	Nauwkeurigheid
200Ω	0.1Ω	±1.0%±5
2kΩ	1Ω	±1.0%±5
20kΩ	10Ω	±1.0%±5
200kΩ	100Ω	±1.0%±5
20MΩ	10KΩ	±1.2%±8
200MΩ	100KΩ	±5.0%±10

!	Voer geen diode- of continuiteitsmetingen uit op circuits onder spanning.
reeks	beschrijving
→	Het display geeft bij benadering de doorlaatspanning van de diode aan.
●●	ingebouwde zoemer klinkt als verstand < 50 Ω

10. Operatie

10.1 DC + AC SPANNINGSMETING

!	Meet geen circuits die spanningen > 600 VDC of > 600 VAC{kunnen bevatten.
4	Wees uiterst voorzichtig bij het meten van spanningen hoger dan 60 VDC of 30 VAC rms. Plaats uw vingers vrijden het meten algijdchers de beschemranden van de testsondes!

1. Steek het rode meetsnoer in de "VΩmA" aansluiting en steek het Zwarte meetsnoer in de "COM" aansluiting.
2. Zet de draaischakelaar op het spanningsbereik en raak met de punten van de meetsondes het te testen circuit aan.

Opmerkingen

• Zet de draaischakelaar op een hoger bereik als het huidige testbereik nichtbekend is, en dan lager tot de beste nauwkeurigheid.
• Om een elektrische schok en/of schade aan het instrument te voorkomen, mag u Niet proberen een spanningsmetinguit te voeren die 600VRMS overschrijdt.
• Het is een normale situatie en geen effect op de meting, eenmaal op 200mV of 2V bereik, zichs zonder input of verbinding met testkabel, toont de meter waarde in LCD.
• Een te groot bereik worden aangegeven met OL of -OL. Stel een hoger bereik in.
• De maximale ingangsstroom bedraagt 600 V rms.

10.2 DC-STROOMMETING

!	Meet geen circuits die spanningen > 600 VDC of > 600 VAC{kunnen bevatten.
4	Wees uiterst voorzichtig bij het meten van spanningen hoger dan 60 VDC of 30 VAC rms. Plaats uw vingersijdens het meten algidchter de beschemranden van de testsondes!

1. Steek het zwarte meetsnoer in de COM aansluiting, voor stroommetingen van minder dan 200mA steekt u het rode meetsnoer in de "VΩmA" aansluiting, voor stroommetingen van 200mA tot 10A steekt u het rode meetsnoer in de 10A aansluiting.

DVM010

1. Stel de draaischakelaar in op het stroombereik en raak de punten van de meetsondes aan op het te testen circuit.

Opmerkingen

• Zet de draaischakelaar op een hoger bereik als het huidige testbereik Nietbekend is, en dan lager tot de Beste nauwkeurigheid.
• Als op de display "OL" staat voor over bereik,zet dan de draaischakelaar op een hoger bereik.
• Geeft aan dat de maximale stroom 200mA of 10A is, afhankelijk van de jacks waar de rode meetsnoeren in moeten worden gestoken, dezekering springt eruit bij een te hoge stroomsterkte.

Voer geen onderstandsmetingen uit op circuits onder spanning. Zorg ervoor dat alle condensatoren in het circuit leeg zich.

1. Steek de zwarte testkabel in de "COM"-aansluiting en de rode testkabel in de "VΩmA"-aansluiting.
2. De draaischakelaar op het bereik en raak het meetsnoer aan op de te testen waarstand en lees de waarde af van de LCD.

Opmerkingen

• Als display "OL" voor over bereik,zet de draaischakelaar op een hoger bereik. Bij metingen boven 1M hoge waarstand kan het enkele seconden duren voordat de meter de metingen stabiliseert.
• In het open circuit toont de meter "OL" om aan te gehen dat er geen invoer is.
• Om elektrische schokken te voorkomen, moet u de stroomaar het te testen apparaat uitschakelen en alle condensatoren ontladen voordat u waarstandsmetingenuitvoert.

10.4 DIODE- EN CONTINUITEITSTEST

Voer geen diode- of continuiteitsmetingenuit op circuits onder spanning. Zorg ervoor dat alle condensatoren in het circuit leeg zichn.

1. Voeg het zwarte meetsnoor in de "COM"-aansluiting en het rode meetsnoor in de "VΩmA"-aansluiting, de polariteit van het rode meetsnoor is "+"
2. Zet de draaischakelaar op bereik,plaats het rode meetsnoer op de anode van de diode en het zwarte meetsnoer op de kathode van de diode, de meter zal de voorwaartse spanning van de diode bij benadering weergeven.

10.5 CONTINUITEITSCONTROLE

1. Steek de zwarte testkabel in de "COM"-aansluiting en de rode testkabel in de "VΩmA"-aansluiting.
2. Zet de draaischakelaar op en raak de meetsnoeren aan op beiden punten van het circuit, als de watstand tussen twee punten minder is dan 50 ± 30 , zal de ingebouwde zoemer klinken.

OPMERKINGEN

1. Ook zonder zoemersignaal kan er spanning aanwezig+zijn. Vertrouv Niet alleen op contactloze spanningsdetectie om de aanwezigheid van spanning vast te stellen. De werking van de detectie kan afhankelijk zijn van het ontwerp van de contactdoos, de isolatiedekte en het verschillende type en andere factoren.
2. Wanner de ingangsklemmen van de meter spanning detecteren, kan onder invloed van de aanwezighe spanning ook de spanningsindicator oplichten.
3. Houd het apparaat tijdens de tests uit de buurt van elektrische geluidsbronnen, d.w.z. fluorescerende en dimbare lampen, motoren, enz. Deze brunnen können de NCV-detectie activeren en de test ongeldig make.

10.6 GEGEVENS VASTHOUDEN

Druk in elk bereik kort op /H om de displaywaarde te vergrendelen. Het H teken verschijnt op het display. Druk nogmaals kort op /H om het menu te verlaten.

11. Vervanging van batterij en zekering

!	WAARSCHUWING: Om elektrische schokken te voorkomen要去 u altijd de testsnoeren loskoppelen voordat u de behuizing opent. Gebruik, om brandgevaar te voorkomen, alleen zekeringen metdezelfde stroomsterkte als in deze handleiding vermeld. Opmerking: die de waarschuwing op het batterijvak.
!	Het apparaat bevat geen onderdelen die door de gebruiker kutten worden onderhouden. Raadpleeg een erkende dealer voor service en/of reserveonderdelen.
!	Maak de meetsnoeren los van de testpunten en verwijder de meetsnoeren van de meetklemmen alvorens de batterijen of zekeringen te verrangen.

DVM010

• Wonneer" "weergegeven,要去 de batterij worden verrangen.
• Zekeringen hoeven zelden te worden verrangen en doergebrande gezekeringen zijn bijna.altijd het gevolg van een menselijkke fouit.

Om de batterij te verrangen:

• Schakel het instrument UIT. Koppel de meetsnoeren los.
• Verwijder de schroef aan de onderkant van de behuizing en open de behuizing voorzichtig.
• Verwijder de oude batterij enplaats een neue.
• Sluit de behuizing en draai de schroef vast.

Batterij: 1.5V (AAA) x 2, let op de polariteit.

• Voordat u een zekering verrangt, moet u ervoor zorgen dat de multimeter is losgekoppeld van de externe spanningsbron en andere aangesloten instrumenten.
• Gebruik alleen zekeringen zoals beschreiben in het hoofdstuk Technische gegevens! Het gebruik van hulpzekeringen, in het bijzonder het kortsluiten van zekeringhoulders is verboden en kan leiden tot vernietiging van het instrument of ernstig lichamelijk letsel van de bediener.

Om de zekeringen te verrangen:

• Schakel het instrument uit. Koppel de meetsnoeren los.
• Verwijder de schroef aan de onderkant van de behuizing en open de behuizing voorzichtig.
• Verwijder de defecte zekering enplaats een neue.
• Sluit de behuizing en draai de schroef vast.

Zekeringen: F 0,20 A / 600 V, 5 x 20 mm & F 10A / 600V, 5 x 20 mm keramisch

Zorg ervoor dat de meter goed gesloten is enplaats de beschemrandtering voordat u de meter gebruikt.

DVM010

12. Problemen oplossen

Als het apparaat zichijdens het meten abnormaal gedraagt, betekent dit dat de interne zekering defect is.

Denk eraan dat een laag batterijniveau kan leiden tot onjuiste metingen. Vervang de batterij regelmatig.

(Tip: de verminderde helderheid van dechytergrundverlichting/LCD-display duidt op een laag batterijniveau).

Gebruik dit toestel uitsluitend met originele accessoires. Velleman nv kan nicht aansprakelijk worden gesteld in geval van schade of letsel ten gevolge van (verkeerd) gebruik van dit toestel. Voor meer info over dit product en de LASTe versie van deze handleiding kunt u terecht op once website www.VELLEMAN.eu. De informatatie in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

© COPYRIGHT NOTICE

Het auteursrecht op deze handleiding berust bij Velleman Group nv. Alle weltwijde rechten zijn voorbehonden. Nietsuit deze handleiding mag worden gekopieerd, gereproduced, vertaald of herleid tot enig elektronisch medium of anderszins zonder voorafgaande schriftelijktoestemming van de auteursrechtthebbende.

MODE D'EMPLOI

1. Introduction

Aby wymienic baterie:

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds+zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdweit op dit moment producten in meer dan 85 landen. Al once producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijkbepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan once producten op regelmatte tijdstempen een extra kwaliteitiscontrole, zowel door once eigien kwaliteitsfedeling als door externe gespecialiseerde organises. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kurz u steeds een beroep doen op once waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voir Europese Unie):

Valt Niet onder waarborg:

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.
• Indien de klacht gegen is en een gratis reparatie of verranging van een articlel onmogelijk is of indien de kosten hiervoor buiten verhouding zichn, kan Velleman® beslissen het desbetreffende articlel te verrangen door een gelijkwaardig articlel of de aankoopsom van het articlel gedeelrijk of volledig terug te betalen. In dat geval krijgt u een verrangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot eenaar na aankoop en levering, of een verrangend product gegen 50% van de kosprijs of terugbetaling van 50% bij ontdekking na eenaar tot 2aar.
• allerechtstreekse of onrechtstreekse schade na de leveringveroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zichin inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.
• verbruiksgoederen, onderdelen of hulpstukken die onderhevig zich aan veroudering door normala gebruik zoals bv. batterijen (zowel oplaadbare als Niet-oplaadbare, ingebouwd of verrangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst).
• defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.
• defectenveroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.
• schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik worden de garantieperiode herleid tot 6 maand).
• schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.
• alle schade door wijzigingen, reparaties of modificationsuitgevoerd door derden zonder toestemming van Velleman®
• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld teijken van het oorspronkelijke aankoopbewijs. Zorg voor een degelijkke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.
• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog een na of er geen voor de hand ligende reden is waarom het toestel Niet maar behoren werkst (zie handleiding). Op deze wijze kut u kosten enijd besparen. Denk eraan dat er ook voor ni:tdefecte toestellen een kosten voor controle aangerekend kan worden.
  Bij reparations buiten de waarborgperiode zullen transportkosten aangerekend worden.
• Elke commerciele garantie staat deze rechten onverminderd.
  Bovenstaande opsomming kan eventuele aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).

FR
