GEBRUIKSAANWIJZING AS-6030.3 V2 Protector

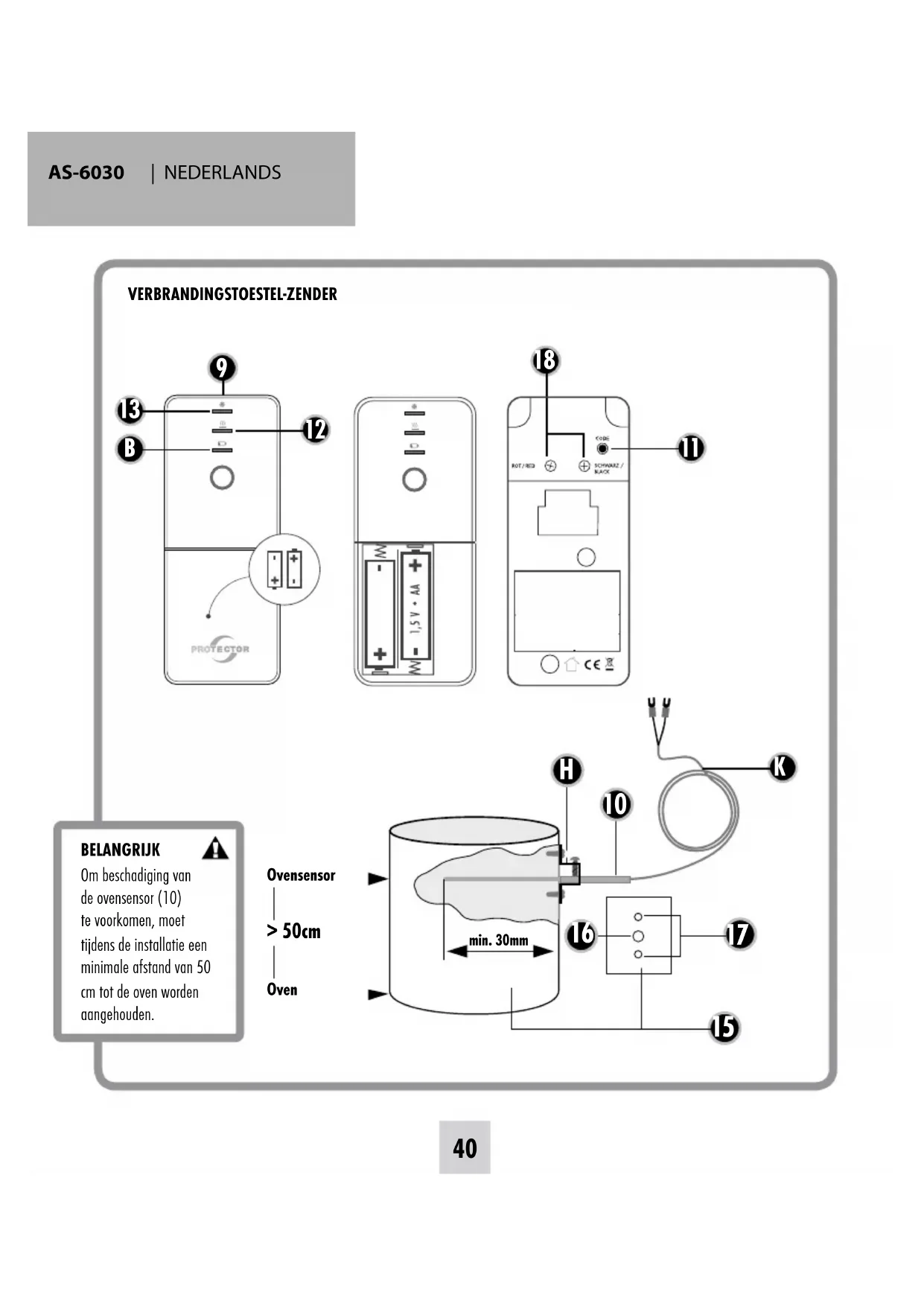

Om beschadiging van de ovensensor (10) te voorkomen, moet tijdens de installatie een minimale afstand van 50 cm tot de oven worden aangehouden.

H 10 K min. 30mm 16 17 15

Montagehandleiding en gebruiksaanwijzing voor afzuigbesturing Model AS 6030.3 (draadloze versie)

Wij danken u voor de aankoop van de sturing afvoerlucht AS-6030.3 van PROTECTOR.

De gebruikershandleiding maakt deel uit van dit apparaat. Deze bevat belangrijke instructies voor de veiligheid, het gebruik en het onderhoud. Lees vóór gebruik aandachtig alle gebruikers- en veiligheidsinstructies van het apparaat. Gebruik het apparaat enkel zoals beschreven en enkel voor het bestemde gebruik. Geef bij overdracht van het apparaat aan derden steeds alle documenten door.

ALGEMEEN

U kunt dit toestel als controller afvoerlucht inzetten, als hulpmiddel voor de controle op de aanvoer van verse lucht bij het in gebruik nemen van een toestel voor afvoerlucht (afzuigkap, ventilator, enz.). De zelfcontrole voor het garanderen van de toevoer van frisse lucht kan hiermee niet vervangen worden maar enkel ondersteund. Bij actieve oven (hete afvoerpijp) dit toestel schakelt het afzuigsysteem enkel dan aan wanneer een opheffing van drukverschil door het openen van een venster of een deur ontstaat. Daarmee kan dan de bijkomende binnenstromende verse lucht van buiten aangezogen worden.

OPGELET: De rolluiken moeten bij gebruik van dit toestel als sturing afvoerlucht geopend zijn omdat anders niet genoeg verse lucht kan nastromen!

LEGENDE

1 AS 6030.3 ontvanger

2 Code-knop test/codering
3 LED status

4 Raam-zender

5 LED status
6 Magneet voor raam-zender
U Onderlegplaatjes

9 Verbrandingstoestel-zender

10 Temperatuurgevoelige sensor
11 Status-knop verbrandingstoestel-zender
12 LED verbrandingstoestel warm (rood)
13 LED verbrandingstoestel koud (groen)
14 Deksel batterijcompartiment
B Batterijcontrole-LED
K Sensorkabel

15 Afvoerpijp
16 Doorvoergat (4 mm)
17 Bevestigingsgaten (2 mm)
H Montagebeugel

GEBRUIK VAN EXTRA ZENDERS

Het apparaat kan worden uitgebreid met een raam- en een verbrandingstoestel-zender, waardoor de afzuigkap niet langer gebonden is aan een enkel raam of verbrandingstoestel. Elke raam-zender kan het afzuigtoestel inschakelen en elke verbrandingstoestel-zender kan het afzuig-toestel uitschakelen.

De installatie moet door een elektricien worden uitgevoerd! Let op! Gebruik het apparaat uitsluitend binnen een gebouw!

Aansluiting voorbeeld 1

De ontvanger kan als opbouw of als inbouw in een verdeeldoos, stopcontact voor een schakelaar of inbouwdoos voor een stopcontact met een diameter van minstens 60 mm geïnstalleerd worden.

Aansluiting voorbeeld 2

Bij afzuigapparaten met een instelbare ventilatorsnelheid wordt de ontvanger in de kabel van de ventilatormotor tussengeschakeld, opdat de verlichting onafhankelijk van de schakeltoestand van de ontvanger functioneert (zie tekening).

i LET OP: Controleer altijd, of het opgenomen vermogen

Berekeningstabel voor het bepalen van de minimale kieropening van uw raam (tabel 1)

van het aangesloten apparaat kleiner of gelijk is aan het schakelvermogen.

INSTALLATIE VAN DE RAAM-ZENDER

Voorbereiding

Monteer de raam-zender (4) en magneet (6) zodanig op het bovenste deel van het raamkozijn en de raamvleugel, dat de afstand tussen beide behuizingen met gesloten raam overal kleiner is dan 7 mm. Gebruik de meegeleverde onderlegplaatjes (U) om de afstand aan te passen.

1. Bepaal een geschikte plaats voor de raam-zender en de magneet en maak de hechtvlakken schoon. Installeer het onderste deel van de behuizing van de raam-zender (4) op de uitgekozen plaats met behulp van de meegeleverde dubbelzijdige plakstrip. In het onderste deel van de behuizing zit een gat, zodat de raam-zender eventueel ook op het raamkozijn kan

		vensteroppervlakte in m^2
	m^2	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5
	cm^2	2000	3000	4000	5000	6000	7000	8000	9000	10000	11000	12000	13000	14000	15000
		maximaal toegelaten luchtafvoerprestatie in m^3/h
maat van de opening	5 cm	199	252	297	337	373	406	437	466	493	519	544	568	591	613
	6 cm	246	311	365	413	456	495	532	567	600	631	661	690	717	744
	7 cm	294	369	432	488	538	585	628	668	707	743	778	811	843	874
	8 cm	342	427	500	563	621	674	723	770	813	855	895	933	970	1005
	9 cm	389	486	567	639	704	763	819	871	920	967	1012	1055	1096	1136
	10 cm	437	544	635	714	786	852	914	972	1027	1079	1128	1176	1222	1266
	11 cm	485	603	702	790	869	942	1009	1073	1133	1191	1245	1298	1348	1397
	12 cm	532	661	770	865	951	1031	1105	1174	1240	1302	1362	1419	1475	1528

worden vastgeschroefd. Verwijder daartoe de printplaat voorzichtig uit het onderste deel van de behuizing en schroef de behuizing vast met de meegeleverde schroef. Plaats daarna de printplaat weer terug.

1. Breng de batterij aan in het onderste deel van de raam-zender (4) en let daarbij op de juiste polariteit. Opmerking: Let erop, dat u de batterij van de zender op de metalen lip plaatst en niet eronder schuift.
2. Druk het bovenste deel van de behuizing van de raamzender vast op het onderste deel van de behuizing.
3. Plak het onderste deel van de magneetbehuizing (6) met behulp van de meegeleverde plakstrip vast op de uitgekozen plaats.

ALET OP: De afstand tussen zender en magneet met gesloten raam mag niet groter zijn dan 7 mm. Let er ook op, dat de verschillende onderdelen goed en stevig vastzitten.

1. Plaats de magneet en breng het bovenste deel van de magneetbehuizing (6) aan.

MINIMALE OPENING VAN HET RAAM

Voorafgaand aan de installatie moet u de minimale opening van de bewaakte raam bepalen. Deze is afhankelijk van:

a) het vermogen van het afzuigsysteem in m³/uur
b) de grootte van het te openen raam in m²
c) de grootte van de kieropening van het raam in cm (zie tabel 1)

De meeste keukens hebben rechthoekige draai-kiepramen. Als het raam een andere vorm heeft (bijv. rond), vraag dan de (verwarmings)installateur of elektricien om de minimale opening te berekenen.

In de tabel kunt u de minimaal noodzakelijke opening van een rechthoekig raam vinden (als voorbeeld raam met draai-kiepstand).

1) Bepaal het afzuigvermogen van uw afzuigsysteem in m³/uur. U vindt het afzuigvermogen op het typeplaatje of in de gebruiksaanwijzing van uw afzuigsysteem (bijv. afzuigkap).
2) Meet de binnenste breedte en hoogte van het raam en bereken de grootte van het raam in m² (breedte x hoogte = m²; bijv. 0,8 m x 1,0 m = 0,8 m²) = grootte van het raam.
3) Bepaal met behulp van de tabel, uit het afzuigvermogen en de grootte van het raam, de minimale kieropening van uw raam.
4) Meet in de kiepstand de grootte van de bovenste, binnenste kier van het raam in cm. De grootte van de kier mag niet kleiner zijn dan de berekende kieropening! Een grotere kier- of raamopening is nog beter.
5) Als de kieropening van het raam kleiner is dan de minimale grootte zoals aangegeven in de tabel, dan kan de noodzakelijke opening eventueel alleen in de draaistand van het raam bereikt worden. Ook in de draaistand moet er sprake zijn van een minimale opening. Het raamcontact moet zodanig gemonteerd worden, dat de minimale kieropening gewaarborgd is. Wij raden u aan, de minimale kieropening met behulp van een afstandhouder te fixeren.

INSTALLATIE VAN DE VERBRANDINGSTO- ESTEL-ZENDER

Montagehandleiding verbrandingstoestel-zender (9) inclusief temperatuurgevoelige sensor (10)

Opmerking: Om verbranding van de huid te voorkomen, moet het verbrandingstoestel uitgeschakeld en afgekoeld zijn!

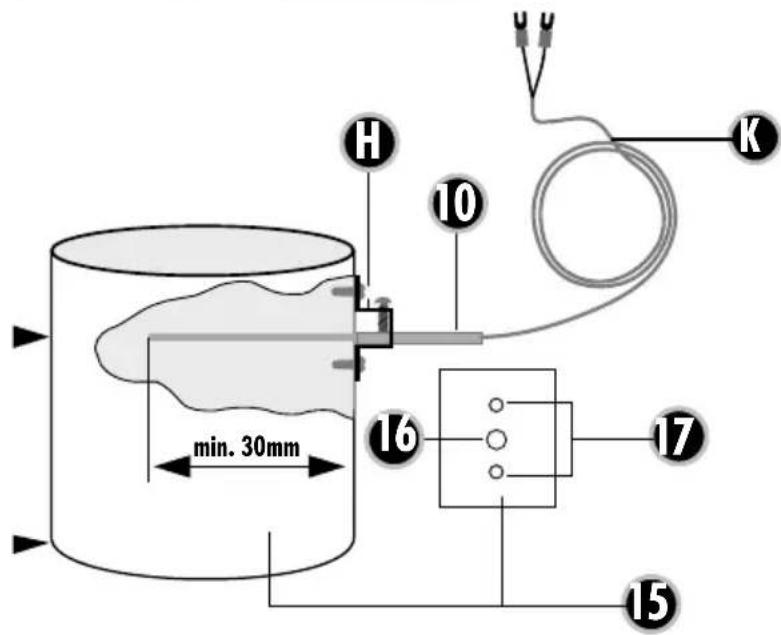

De temperatuurgevoelige sensor (10) wordt door een gat in de afvoerpijp van uw verbrandingstoestel gestoken en met behulp van de meegeleverde montagebeugel op de afvoerpijp vastgeschroefd. De zender mag niet door een metalen plaat/paneel afgeschermd worden, omdat hierdoor het radiosignaal gehinderd en de reikwijdte beperkt zouden kunnen worden.

1) Boor op een geschikte plaats een gat van 4 mm in de afvoerpijp van uw verbrandingstoestel voor (de doorvoer van) de temperatuurgevoelige sensor (10). Let erop, dat het gat zo geplaatst is, dat de temperatuurgevoelige sensor (10) na het monteren indien mogelijk niet te zien is.
2) Schuif de montagebeugel over de temperatuurgevoelige sensor (10), draai de schroef voor het vastzetten van de temperatuurgevoelige sensor (10) nog niet vast.
3) Steek de temperatuurgevoelige sensor (10) in het eerder geboorde gat in de afvoerpijp en schuif de sensor tot de aanslag naar binnen.
4) Verschuif de montagebeugel over de temperatuurgevoelige sensor (10) tot deze op de afvoerpijp rust, markeer vervolgens de twee bevestigingsgaten van de montagebeugel met een geschikte stift en trek daarna de temperatuurgevoelige sensor (10) en de montagebeugel weer uit de afvoerpijp.

5) Boor op de twee gemarkeerde punten twee gaten in de afvoerpijp met een diameter van 2 mm.

Opmerking: Bij een dubbelwandige afvoerpijp boort u voorzichtig alleen door de buitenste pijp!

6) Schroef de montagebeugel met de twee meegeleverde plaatschroeven en de beide zoëven geboorde gaten vast aan de afvoerpijp.
7) Voer nu de temperatuurgevoelige sensor (10) tot de aanslag door de montagebeugel en zet de sensor vast aan de montagebeugel met de schroef aan de zijkant. Draai de schroef niet te vast, om de temperatuurgevoelige sensor (10) niet te beschadigen.
8) Sluit (indien nog niet gebeurd) de sensorkabel aan op de verbrandingstoestel-zender. Op de achterkant van de zender bevinden zich twee schroefklemmen, die RED (rood) en BLACK (zwart) zijn gemarkeerd. Draai beide schroeven los en schuif de rode kabelschoen van de temperatuurgevoelige sensor onder de met RED gemarkeerde schroef en de andere kabelschoen onder de met BLACK gemarkeerde schroef. Draai de schroeven weer vast.
9) Verwijder het dekseltje van het batterijcompartiment (14) door er zachtjes op te drukken en het gelijktijdig in de richting van de pijl te schuiven.
10) Bepaal een geschikte plaats voor het installeren van de verbrandingstoestel-zender (9). De afstand tussen verbrandingstoestel-zender en afvoerpijp dient ten minste 50 cm te zijn, opdat de zendermodule niet door de hitte beschadigd kan raken. Monteer de zendermodule bovendien niet achter een metalen plaat/paneel, hierdoor kan de reikwijdte beperkt worden.
11) In het batterijcompartiment bevinden zich 2 schroefgaten. Schroef de verbrandingstoestel-zender (9) met behulp van de meegeleverde schroeven vast op de

gewenste plek. U kunt de verbrandingstoestel-zender eventueel ook met behulp van de meegeleverde dubbelzijdige plakstrip op de uitgekozen plaats installeren. Geschichte plaats bepalen en hechtvlakken schoonma-ken! Let erop, dat de verschillende onderdelen goed en stevig vastzitten.

12) Installeer ten slotte het kabeltje van de temperatuurgevoelige sensor (10) naar de verbrandingstoestel-zender (9).

CODERING AFZUIGSYSTEEM-BESTURING

Voorbereiding

Sluit (indien nog niet gebeurd) de sensorkabel aan op de verbrandingstoestel-zender. Op de achterkant van de zender bevinden zich twee schroefklemmen, die RED (rood) en BLACK (zwart) zijn gemarkeerd. Draai beide schroeven los en schuif de rode kabelschoen van de temeratuurgevoelige sensor onder de met RED gemarkeerde schroef en de andere kabelschoen onder de met BLACK gemarkeerde schroef. Draai de schroeven weer vast.

De raam-zender (4) en de verbrandingstoestel-zender (9) zijn af fabriek niet gecodeerd en moeten voor de eerste ingebruikname op de ontvanger worden aangemeld.

Houd de aangegeven volgorde exact aan!

1. Sluit de ontvanger aan op het lichtnet.
   Bij juiste werking van de het apparaat de status-LED (3) knippert rood voor 20 seconden en gaat daarna uit.
2. Plaats de batterij (CR 2477) in de raam-ZENDER (4). De LED (5) van de zender gaat even branden.

3. Houd op de ONTVANGER de code-knop (2) twee secon- den ingedrukt, tot de status-LED (3) begint rood te knipperen.

4. Activeer de raam-ZENDER, door de magneet één keer tegen de behuizing te houden en weer te verwijderen. De in de zender geïntegreerde LED gaat branden. Op de ONTVANGER gaat de status-LED (3) rood branden. Het aanmeldingsproces wordt nu afgesloten.

5. Plaats de batterijen (2x AA) in de verbrandingstoestel-ZENDER (9). De LED 's op de zender (12 en 13) gaan even branden.
6. Druk op de ONTVANGER opnieuw gedurende twee seconden op de drukknop (2), de status-LED (3) begint te knipperen.
7. Activeer de VERBRANDINGSTOESTEL-ZENDER (9), door één keer op de status-knop (11) te drukken. De in de zender geïntegreerde LED 's gaan branden. Op de ONTVANGER gaat de status-LED (3) groen branden. Het aanmeldingsproces wordt nu afgesloten. Daarna wordt de status-LED (3) rood en groen.
8. Door op de status-knop (11) van de verbrandingstoestelzender (9) te drukken, kunt u de actuele verbrandingstoestel-status (warm of koud) instellen. Deze wordt echter ook bij de volgende status-omschakeling automatisch overgedragen.
9. Nu is de ZENDER bij de ONTVANGER aangemeld en is de AS-6030.3 klaar voor gebruik.

MEERDERE ZENDERS AANMELDEN

1. Druk op de knop (2) van de ontvanger (gedurende 2 seconden). De status-LED (3) begint rood te knipperen.
2. Plaats een batterij / de batterijen in de aan te melden ZENDER.

3. Activeer de ZENDER, door de magneet één keer tegen de behuizing te houden en weer te verwijderen of door op de status-knop te drukken. Op de ONTVANGER stopt de status-LED (3) met knipperen. Het aanmeldingsproces wordt afgesloten.

4. Herhaal de stappen 1), 2) en 3) voor elke zender.

5. Als er 2 raam- en 2 verbrandingstoestel-zenders aangemeld zijn, dan kunnen er niet meer zenders toegevoegd worden.

afzuigtoestel moet starten.

1. Raam openen > afzuigtoestel moet blijven lopen.
2. Raam sluiten > afzuigtoestel moet blijven lopen.

Temperatuurgevoelige sensor (10) van de verbrandingstoestel-zender is > 38°C

Eén of meer zenders of alle ZENDERS AFMELDENl. Afzuigtoestel INschakelen, het raam is gesloten

afzuigtoestel mag niet starten.

1. Raam openen > afzuigtoestel moet starten.
2. Raam sluiten > afzuigtoestel moet uitschakelen.

BETEKENIS VAN DE LED-INDICATIES

Eén of meer ZENDERS afmelden

1. Druk op de knop (2) van de ontvanger (gedurende 2 seconden). De status-LED (3) begint rood te knipperen.
2. Activeer de af te melden ZENDER, door de magneet één keer tegen de behuizing te houden en weer te verwijderen of door op de status-knop te drukken. Op de ONTVANGER stopt de status-LED (3) met knipperen. Het afmeldingsproces wordt afgesloten.

Alle ZENDERS afmelden

1. Druk op de knop (2) van de ontvanger (gedurende 2 seconden). De status-LED (3) begint rood te knipperen.
2. Druk opnieuw op de knop (2) van de ontvanger (gedurende 2 seconden). Op de ONTVANGER stopt de status-LED (3) met knipperen. Het afmeldingsproces voor alle ZENDERS wordt afgesloten.

Bepalend voor de functionele werking van de afzuigsysteembesturing is de temperatuur van de temperatuurgevoelige sensor (10) van de verbrandingstoestel-zender (9).

Temperatuurgevoelige sensor (10) van de verbrandingstoestel-zender is < 38°C

1. Afzuigtoestel INschakelen, het raam is gesloten

ONTVANGER/CENTRALE

LED-status (3)

Rood knipperen aanmeldmodus

geen zender aangemeld
Groen brandt permanent
verbrandingstoestel-zender is aangemeld (zonder raam-zender)
Rood brandt permanent
raam-zender is aangemeld (zonder verbrandingstoestel-zender)
Rood en groen branden
verbrandingstoestel-zender en raam-zender zijn aangemeld
Groen brandt niet
verbrandingstoestel-zender niet aangemeld
Rood brandt niet
raam-zender niet aangemeld

RAAM-ZENDER

LED-status (5)

Brandt niet > rust-toestand/ sleep-modus

Groen knippert > raam wordt geopend

Rood knippert > aam wordt gesloten

Rood en groen knipperen 0,5 s

raam-zender batterij leeg

VERBRANDINGSTOESTEL-ZENDER

Brandt niet > rust-toestand/ sleep-modus

Groen knippert > VERBRANDINGSTOESTEL wordt koud

Rood knippert > VERBRANDINGSTOESTEL wordt warm

Batterijcontrole-LED

knippert 0,5 S > VERBRANDINGSTOESTEL- zender batterij leeg

STORINGEN

In enkele gevallen kunnen er door interferentie met andere, soortgelijke draadloze apparaten storingen optreden. Dit kan normaal gesproken worden verholpen door de positionering van de componenten te controleren en eventueel te veranderen. Als een zender niet meer bereikbaar is (batterij leeg, mechanisch defect of geen draadloze ontvangst), dan schakelt de centrale niet meer door zolang de storing aanwezig is.

TECHNISCHE GEGEVENS

Netspanning: 230 V \~ , 50/60 Hz, ca. 1 W

Maximale schakelcapaciteit: 1000W / 4,3A, bij cos phi=1

Reikwijdte zender tot: 50 meter

Frequentie: 433,92 MHz

Zendvermogen: < 5mW

Veiligheidsklasse: IP 20 * alleen voor droge ruimtes

Batterij (raam-zender): 1 x 3V lithium CR 2477

(levensduur ong. 2 jaar)

Battery (verbrandingstoestel-zender): 2 x 1,5 V alkaline AA

(levensduur ong. 2 jaar)

U mag zelf niet trachten de reparatie uit te voeren!

2 JAAR BEPERKTE GARANTIE

Voor de duur van 2 jaar wordt de garantie gegeven, dat dit product vrij is van defecten in het materiaal en in de uitvoering. Dat is alleen van toepassing als het toestel op normale wijze gebruikt wordt en regelmatig wordt onderhouden. De verplichtingen van deze garantie zijn beperkt tot de reparatie of de nieuwe montage van een of ander onderdeel van het toestel en gelden uitsluitend onder de voorwaarde dat er geen onbevoegde wijzigingen of pogingen tot reparatie werden uitgevoerd. Uw wettelijke rechten als klant worden op geen enkele wijze door deze garantie beïnvloed.

Opgelet!

Er is geen recht op garantie in ondermeer de volgende gevallen:

• bedieningsfouten
• lege batterijen of defecte accu's
  • verkeerde codering/kanaalkeuze
• storingen door andere toestellen op radiostralen (bv. gsm-gebruik)
• ingrepen/inwerkingen van buitenaf
• mechanische beschadigingen
• vochtschade
• geen garantiebewijs (aankoopbewijs)

Bij schade die veroorzaakt wordt doordat deze gebruiksaanwijzing niet werd opgevolgd, vervalt alle aanspraak op garantie. Voor vervolgschade zijn wij niet aansprakelijk! Bij materiële of lichamelijke schade die veroorzaakt werd door oncorrect gebruik of doordat de veiligheidsrichtlijnen niet werden opgevolgd, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!

Aansprakelijkheidsbeperking:

De fabrikant is niet aansprakelijk voor het verlies of de beschadiging van om het even welke soort, met inbegrip van bijkomende of vervolgschade, die direct of indirect het resultaat zijn van een fout in het product.

VEILIGHEIDSRICHTLIJNEN

Bij schade die door het niet navolgen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Voor indirecte schade zijn wij niet aansprakelijk!

Voor schade aan zaken of personen die door ongeschikte bediening of niet-opvolgen van de veiligheidsrichtlijnen veroorzaakt wordt, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!

Gebruik dit product niet in ziekenhuizen of soortgelijke medische instellingen. Hoewel dit toestel slechts relatief zwakke radiosignalen uitzendt, zouden die daar tot werkingsstoornissen van levensbelangrijke systemen kunnen leiden. Hetzelfde geldt mogelijk in andere omgevingen.

Om veiligheids- en vergunningsredenen (CE) is het niet toegestaan om op eigen houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschermingsklasse 1. Als spanningsbron mag uitsluitend een reglementaire netcontactdoos (230V\~/50Hz) van het openbare voedingsnet gebruikt worden. Toestellen die via

de netspanning worden gevoed, horen niet in kinderhanden thuis. Wees daarom in aanwezigheid van kinderen extra voorzichtig.

Haal het product niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

Laat het verpakkingsmateriaal niet achteloos rondslingeren, plastic folie/ zakken, polystyreendelen enz. kunnen in kinderhanden gevaarlijk speelgoed worden.

Het toestel is uitsluitend geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat het toestel vochtig of nat wordt. Er is gevaar op een levensgevaarlijke elektrische schok!

In bedrijfsgebouwen moeten de veiligheidsvoorschriften van het verbond van bedrijfsvakverenigingen voor elektrische installaties en bedrijfsmiddelen worden gerespecteerd.

Wend u tot een vakman als u twijfelt over de werkwijze, de veiligheid of de aansluiting van het toestel.

Ga voorzichtig om met het product - door stoten, slagen of een val van al geringe hoogte wordt het beschadigd.

NL

Deze gebruiksaanwijzing is een publicatie van Protector GmbH, An den Kolonaten 37, 26160 Bad Zwischenahn/Duitsland

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
