GEBRUIKSAANWIJZING AS-7030 Protector

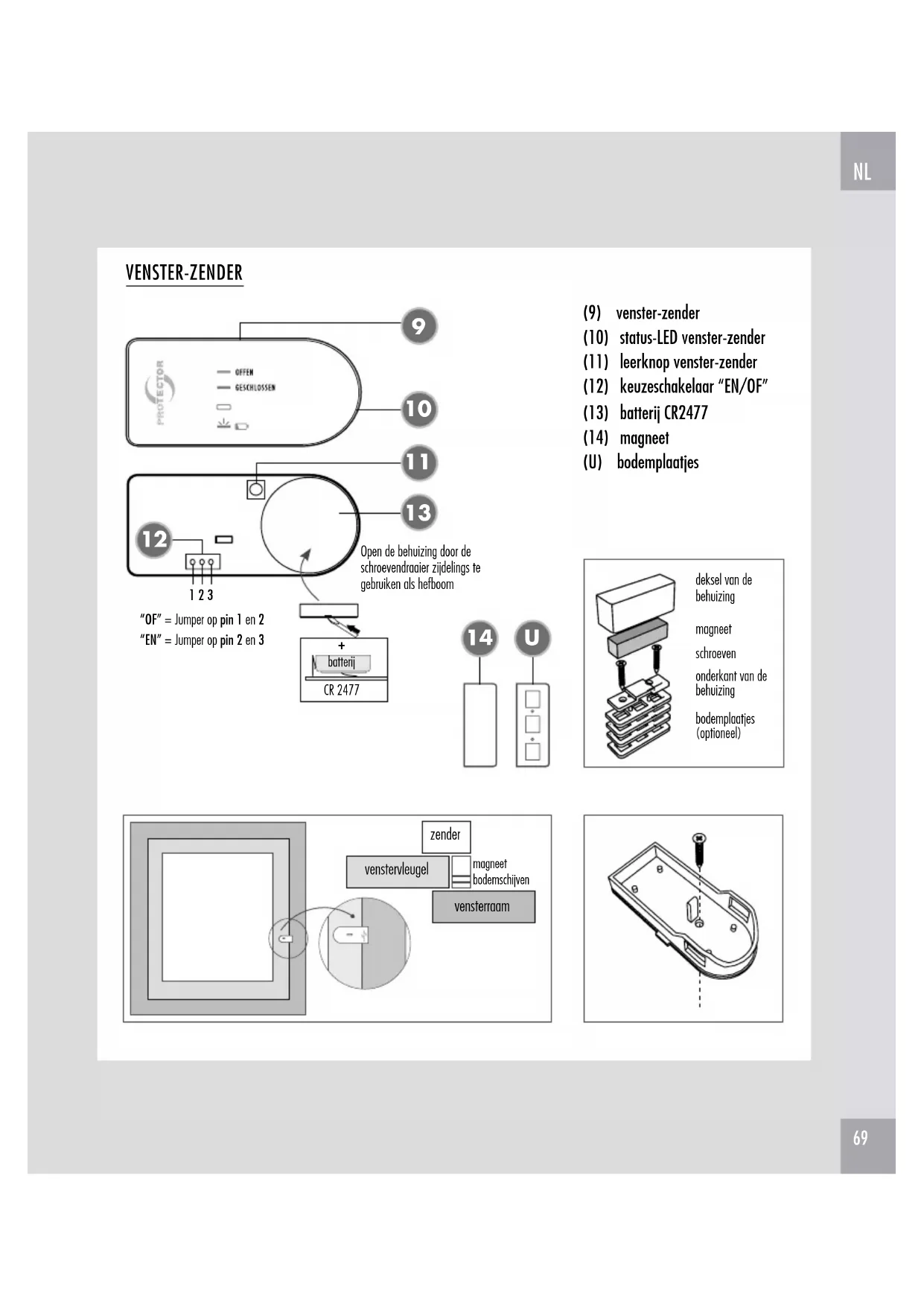

De ompoolbeveiliging moet gemonteerd worden!69 VENSTER-ZENDER

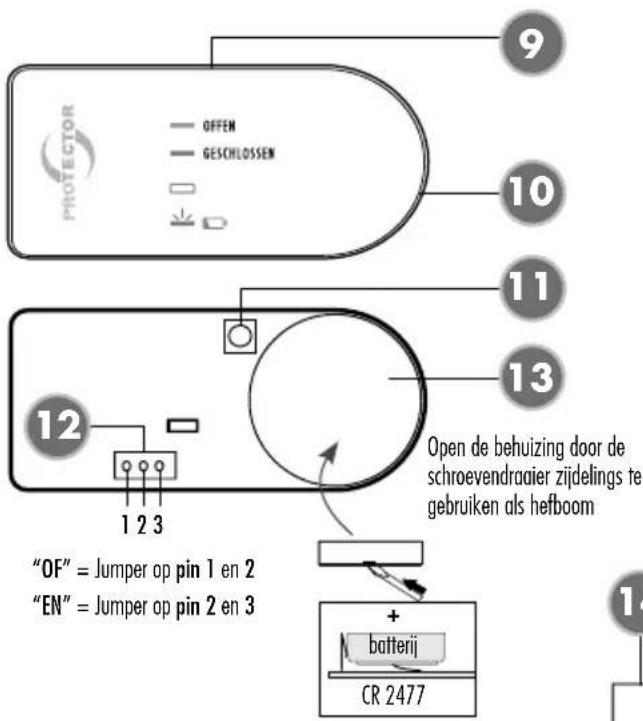

(9) venster-zender (10) status-LED venster-zender (11) leerknop venster-zender (12) keuzeschakelaar “EN/OF” (13) batterij CR2477 (14) magneet (U) bodemplaatjes Open de behuizing door de schroevendraaier zijdelings te gebruiken als hefboom batterijCR 2477 U14 deksel van de behuizingmagneetschroevenonderkant van de behuizingbodemplaatjes (optioneel)

magneetbodemschijvenvenstervleugelvensterraamzender“OF” = Jumper op pin 1 en 2“EN” = Jumper op pin 2 en 31 2 3 12NL

(15) thermo-zender (16) status-LED thermo-zender (17) leerknop thermo-zender (18) aansluiting thermo-zender (19) batterijvak 2 x AA T = thermosensor M = montagebeugel THERMO-ZENDER (a) gat voor schroeven (b) gat voor thermosensor (afb. 3)

De temperatuursensor moet ten minste 30 mm in de uitlaatgasstroom instekenAfstand tot de kabel maximaal 150 cm!05

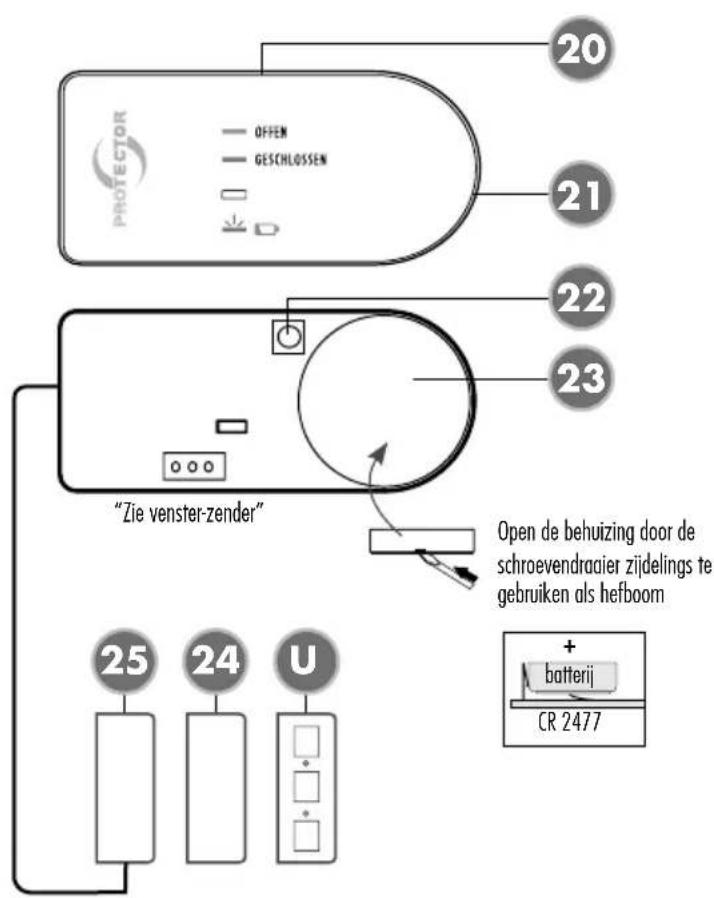

ROLLUIK-ZENDER (20) rolluik-zender (21) status-LED rolluik-zender (22) leerknop rolluik-zender (23) batterij CR2477 (24) magneet (25) rolluik-sensor (U) bodemplaatjes Open de behuizing door de schroevendraaier zijdelings te gebruiken als hefboom

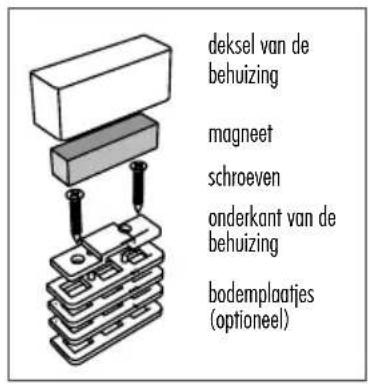

batterij CR 2477 deksel van de behuizing magneet schroeven onderkant van de behuizing bodemplaatjes

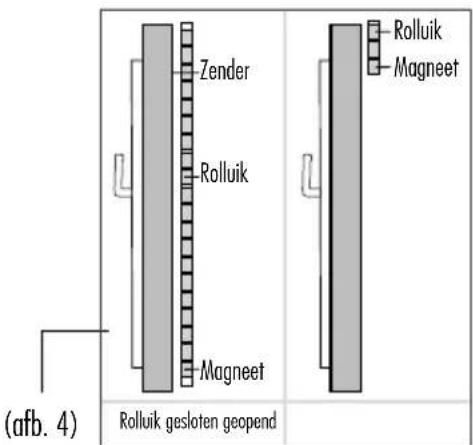

(afb. 4) Positionering rolluik-zender (zijaanzicht) Rolluik gesloten geopend deksel van de behuizing sensor schroeven onderkant van de behuizing bodemplaatjes Zender Rolluik Magneet Rolluik Magneet “Zie venster-zender”RADIOGRAFISCHE LUCHTAFVOERBESTURING AS-7000 Wij danken u voor uw aankoop van de radiografische PROTECTOR-luchtafvoerbesturing uit de serie AS-7000. De gebruikershandleiding maakt deel uit van dit apparaat. Deze bevat belangrijke instructies voor de veiligheid, het gebruik en het onderhoud. Lees vóór gebruik aandachtig alle gebruikers- en veiligheidsinstructies van het apparaat. Gebruik het apparaat enkel zoals beschreven en enkel voor het bestemde gebruik. Geef bij overdracht van het apparaat aan derden steeds alle documenten door. INBEGREPEN ONDERDELEN

• Model AS-7020 1x ontvanger (centrale) 1x venster-zender

• Model AS-7030 1x ontvanger (centrale) 1x venster-zender 1x thermo-zender voor kachelpijp

• Model AS-7040 1x ontvanger (centraal kantoor) 1x venster-zender 1x thermo-zender voor kachelpijp 1x rolluik-zender ALGEMEEN De radiografische luchtafvoerbesturingen AS-7020/30/40 worden gebruikt in combinatie met luchtafvoersystemen, zoals afzuigkappen, in ruimtes met toegang tot een open vuurhaard, een gasbron, een open schoorsteen, een tegelkachel, houtkachel, oliekachel of gelijkaardige kachels. Bij gebruik van een luchtafvoersysteem, zoals een afzuigkap of een ventilator, wordt de lucht vanuit de ruimte naar buiten gevoerd, waardoor er in de gesloten ruimte een onderdruk kan ontstaan. Bij de verbranding van brandstoffen in een open vuurhaard ontstaan er geurloze en onzichtbare kooldioxide- en koolmonoxidegassen. Deze gassen kunnen bij het afzuigen van de lucht door middel van een luchtafvoersysteem uit de vuurhaard in de ruimte komen en leiden tot levensgevaarlijke vergiftigingen van personen die zich in de ruimte bevinden. De luchtafvoerbesturingen AS-7020/30/40 zorgen ervoor dat een luchtafvoersysteem alleen aangeschakeld kan worden, wanneer er via een luchttoevoersysteem, bijvoorbeeld een open raam, genoeg aanvoer van frisse lucht gegarandeerd kan worden. De luchtafvoerbesturingen AS-7020/30/40 schakelen het luchtafvoerapparaat alleen aan wanneer het drukverschil gecompenseerd wordt. De omloopbeveiliging verbindt de stekker van het 72dat de luchtafvoerbesturing veilig en duurzaam kan werken. Een functiecontrole kan en moet uitgevoerd worden door de regionale schoorsteenveger. Montagehandleiding AS-7000 Centrale (ontvanger) (zie afb. CENTRALE) Voor de montage van de ontvanger gaat u als volgt te werk:

1. Steek de netstekker van het luchtafvoerapparaat in het

stopcontact van de AS-7020/30/40 centrale.

2. Plaats de bijbehorende beschermingskap

(afb. S omloopbeveiliging) over de stekker van het luchtafvoerapparaat en schroef het vast. Indien de omloopbeveiliging niet kan gemonteerd worden met een ingestoken stekker, kan het nodig zijn om de kanten van de omloopbeveiliging een beetje aan te passen of een andere stekker te laten aanbrengen door een elektricien.

3. Steek de AS-7020/30/40 centrale in het

netstopcontact (stroombron). Na een interne zelftest brandt de groene Power LED en wordt er met een pieptoon aangegeven dat het apparaat klaar is. Voor verdere uitleg over knipper- en geluidssignalen, zie status- en foutmeldingen. luchtafvoersysteem vast met het luchtafvoerapparaat en verhindert het onopzettelijk ompolen van het luchtafvoerapparaat in een niet-beveiligde stroombron. OPMERKING Het aanleren van de sensoren (venster-zender, kachel-zender en rolluik-zender) aan de centrale eenheid moet vóór de ingebruikname van de luchtafvoerbesturing uitgevoerd en gecontroleerd worden. Indien de luchtafvoerbesturing onvolledig (bijv. zonder de bijbehorende omloopbeveiliging afb. S) gemonteerd wordt of foutief aangeleerd in de stekker wordt gestoken, dan wordt er een beveiligingsfunctie geactiveerd en kan het luchtafvoersysteem niet aangeschakeld worden. OPGELET! De rolluiken moeten bij gebruik van een luchtafvoersysteem geopend zijn of bijkomend uitgerust zijn met een rolluik-sensor AS-R40! Als de rolluik gesloten is, kan er niet genoeg frisse lucht toegevoerd worden! MONTAGE Aanwijzing: Voer voor de installatie de codering van de componenten uit en controleer de werking van de luchtafvoerbesturing (zie pagina 82). Het is aanbevolen om de montage te laten uitvoeren door een installateur en verwarmingsinstallateur of elektricien. Een vakkundige montage zorgt ervoor

Berekeningstabel voor de bepaling van de minimale opening van uw venster (tabel 1) 0,2

vensteroppervlakte in m²

5 cm 6 cm 7 cm 8 cm 9 cm 10 cm11 cm12 cm maximaal toegelaten luchtafvoerprestatie in m³/h maat van de opening

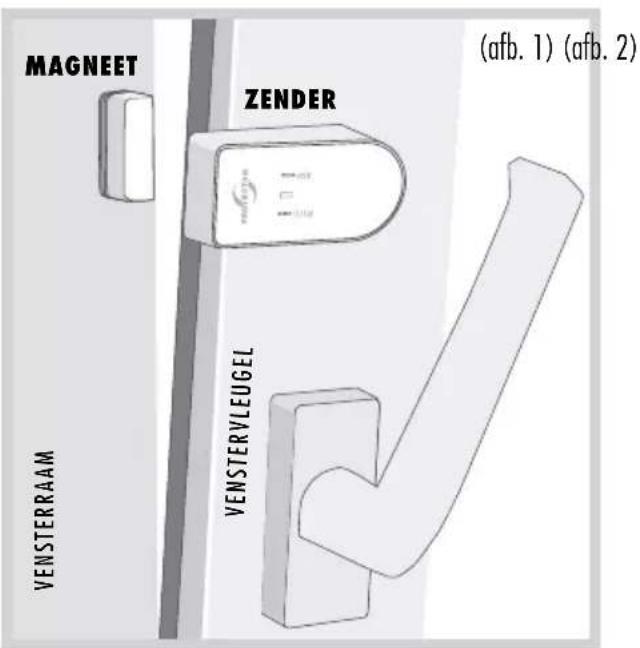

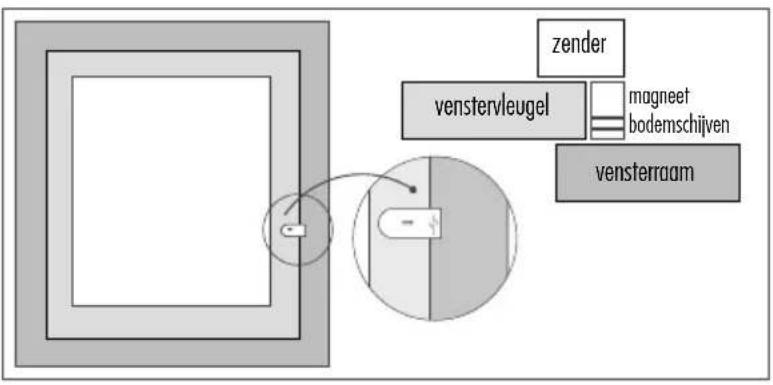

(afb. 1) (afb. 2) VENSTERRAAM VENSTERVLEUGEL ZENDER MAGNEET SENSOR DRAAISYSTEEM SENSOR KIEPSYSTEEMMontagehandleiding venster-zender AS-F20 en magneet (9 en 14) Voor montage van de venster-zender en magneet op de bovenste vensterraam en venstervleugel moeten enkele punten uitgelegd en in acht genomen worden. De afstand aan alle kanten van de beide gedeeltes van de behuizing moet kleiner zijn dan 6 mm en de minimale opening van de venster (tabel 1) moet bereikt zijn. Om de hoogte van de magneet aan te passen gebruikt u de meegeleverde bodemplaatjes (U). OPMERKING De venster-zender mag niet rechtstreeks op een metalen vensterraam gemonteerd worden aangezien dit kan leiden tot verminderde reikwijdte. VOORBEREIDING minimale opening van de venster Deze is gebaseerd op: a) de prestatie van het luchtafvoerapparaat in m³/h b) de grootte van het te openen vensters in m² c) de grootte van de opening van het venster in cm (zie tabel 1) In de meeste keukens zijn rechthoekige kiepvensters geïnstalleerd. Indien de venster bijvoorbeeld een rond formaat heeft, vraag dan of de installateur en verwarm- ingsinstallateur of elektricien de minimale opening berekent. De vereiste minimale opening van het rechthoekige venster is duidelijk zichtbaar als voorbeeld in de tabel voor kiep-draai-inrichtingen.

1. Geef de luchtafvoerprestatie van uw luchtafvoer-

apparaat in m³/h. U vindt de luchtafvoerprestatie op het kenmerkenplaatje of in de gebruikershandleiding van uw luchtafvoerapparaat (bijv. afzuigkap)

2. Meet de binnenste breedte en hoogte van het venster

en bereken de venstergrootte in m². (breedte x hoogte = m² ); bijv. (0,8 m x 1,0 m = 0,8 m² ) = venstergrootte

3. Bepaal de opening (minimale opening van uw venster)

aan de hand van de tabel met de luchtafvoerprestatie en venstergrootte.

4. Meet in kiepstand de binnenste opening van de venster

bovenaan in cm. De opening van uw venster mag niet minder zijn dan de gemiddelde opening! Een grotere kier- of vensteropening heeft voordeel.

5. Indien de opening van het venster minder is dan de

toegelaten waarde voor de opening volgens de tabel, kan het venster eventueel enkel in draaipositie de vereiste openingsgrootte bereiken. Ook in draaipositie moet er een minimum opening bereikt zijn. De venster-zender moet zo aangebracht worden dat de minimale opening gewaarborgd is. Wij raden aan om de minimale opening met behulp van afstandhouders vast te zetten.

75Montage venster-zender AS-F20 (afb. 1) OPMERKING Bevestig de venster-zender en magneet bij het eerste gebruik met dubbelzijdige tape op het venster en het raam. Na de functiecontrole kunnen de venster-zender en de magneet vastgeschroefd worden. In dit hoofdstuk wordt de montage van de venster- zender voor een kiep- en draaivenster beschreven. a) Montage voor kiepsysteem De venster-zender en magneet moeten aangebracht worden zoals in afbeelding 2 KIEPSTAND. De venster- zender moet in het bereik van het scharnier voor de kiepstand aangebracht worden. Het bevestigingspunt moet zo gekozen worden dat het signaal “venster open” pas dan gegeven wordt wanneer de volgens de tabel vereiste opening is bereikt. b) Montage voor draaisysteem De venster-zender en magneet moeten aangebracht worden zoals in afbeelding 2 DRAAISTAND. De venster- zender moet in het bereik van het scharnier voor de draaistand aangebracht worden. Het bevestigingspunt moet zo gekozen worden dat het signaal “venster open” pas dan gegeven wordt wanneer de volgens de tabel vereiste opening is bereikt. Ga bij de montage van de venster-zender als volgt te werk:

1. Monteer de behuizing van de venster-zender op de

voorziene plaats door middel van het meegeleverde dubbelzijdige kleefpad! Als alternatief is er ook een voorgeboord gat in de behuizing waardoor de venster-zender kan worden vastgeschroefd aan het vensterraam. Verwijder hiervoor voorzichtig de platine van het behuizingsonderdeel en schroef de behuizing vast met de meegeleverde schroeven. Plaats daarna de platine terug.

2. Plaats de batterij (1x maat CR2477) met de juiste

poolrichting in de zender. OPMERKING Let erop dat de batterij van de venster-zender op de metalen as ligt en niet eronder!

3. Druk het bovenste gedeelte van de behuizing op

het onderste. Montage van de magneet Bevestig de magneet zoals in afbeelding 1. Open en sluit het venster na de montage één keer. De zender moet nu minstens één keer per activatie knipperen. Ga bij de montage van de magneet als volgt te werk:

1. Monteer het onderste gedeelte van de behuizing van

de magneet op de voorziene plaats door middel van het meegeleverde dubbelzijdige kleefpad!

762. Plaats de magneet en controleer de werking van de

venster-zender. OPMERKING De afstand tussen de venster-zender en de magneet mag niet meer zijn dan 6 mm!

3. Open het venster opnieuw. De groene LED (OPEN) moet

kort knipperen als de sensor correct geïnstalleerd is.

4. Sluit nu het venster. De rode LED (GESLOTEN)

5. Nadat alle functies de test doorstaan hebben, moeten

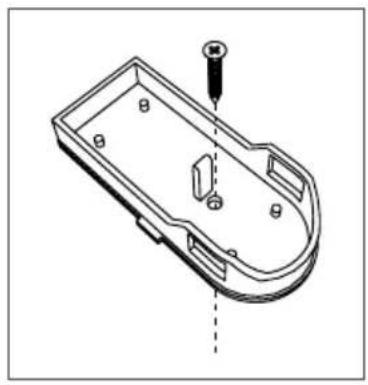

de zender en ontvanger vastgeschroefd worden op het venster/vensterraam. Hiervoor is er een voorgeboord gat voorzien in het onderste gedeelte van de behuizing van de venster-zender en in het onderste gedeelte van de behuizing van de magneet. De venster-zender en magneet kunnen daardoor vastgeschroefd worden op het venster/vensterraam. Hierdoor wordt verhinderd dat de venster-zender en magneet onopzettelijk vallen!

6. Plaats de magneten er opnieuw in en sluit de behuizing

van de magneet met het deksel. Montagepunten:

• Er moet voor gezorgd worden dat bij een gesloten venster de kier tussen de magneet en het contact kleiner is dan 6 mm.

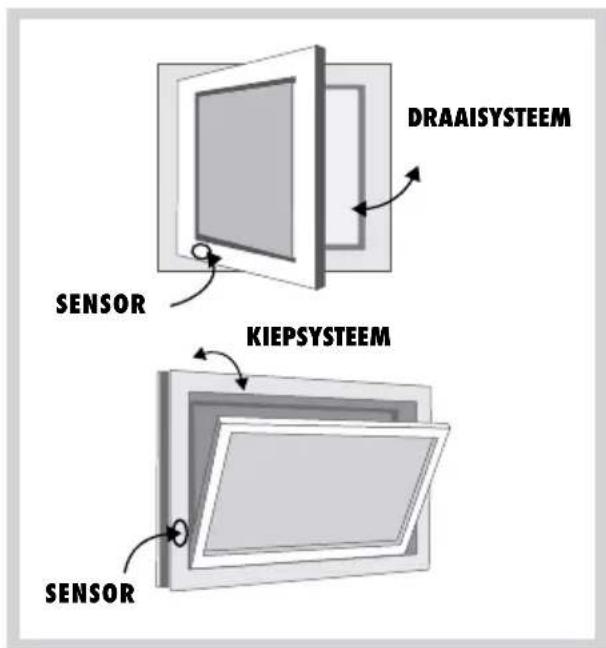

• Het contact moet op de bovenste of zijdelingse vensterramen en -vleugels zo gemonteerd worden dat bij gesloten venster de afstand tussen de beide behuizingsonderdelen kleiner is dan 6 mm! Om dit aan te passen gebruikt u de meegeleverde bodemplaatjes (U).

• Wij raden aan om het contact en de magneet vast te maken met dubbelzijdige tape en pas bij de definitieve bevestiging alles vast te schroeven. Functiecontrole van de kiep- of draaistand van het venster

• Zet het venster langzaam in de kiepstand of draaistand, de GROENE LED op de venster-zender (OPEN) licht even op nog vóór de maximale kiep- of draaistand.

• Sluit het venster, de RODE LED (GESLOTEN) licht even op.

• Controleer ten slotte nog één keer de openingen aan de hand van de in tabel 1 vastgestelde minimumwaarden. Montage rolluik-zender AS-R40 (20 en 25) OPMERKING Bevestig de rolluik-zender en magneet bij het eerste gebruik met dubbelzijdige tape op het venster en het raam. Na de functiecontrole kan de rolluik-zender en de magneet vastgeschroefd worden.

77Montage van de rolluik-zender De rolluik-zender en magneet moeten aangebracht worden zoals in afbeelding 4. De rolluik-zender moet in het bereik van de geopende rolluik aan de binnenkant van het venster worden aangebracht. Als alternatief kan de zender ook tussen het venster en de rolluik worden aangebracht. Hierdoor wordt het radiografisch signaal echter wel afgezwakt. Het bevestigingspunt moet zo gekozen worden dat het signaal “rolluik open” pas dan gegeven wordt wanneer de rolluik volledig geopend is. Ga bij de montage van de rolluik-zender als volgt te werk:

1. Monteer de behuizing van de rolluik-zender op de

voorziene plaats door middel van het meegeleverde dubbelzijdige kleefpad! Als alternatief is er ook een voorgeboord gat voorzien in de behuizing waardoor de rolluik-zender kan worden vastgeschroefd aan het vensterraam. Verwijder hiervoor voorzichtig de platine van het behuizingsonder- deel en schroef de behuizing vast met de meegeleverde schroeven. Plaats daarna de platine terug.

2. Plaats de batterij (1x maat CR2477) met de juiste

poolrichting in de zender. OPMERKING Let erop dat de batterij van de rolluik-zender op de metalen as ligt en niet eronder!

3. Druk het bovenste gedeelte van de behuizing op

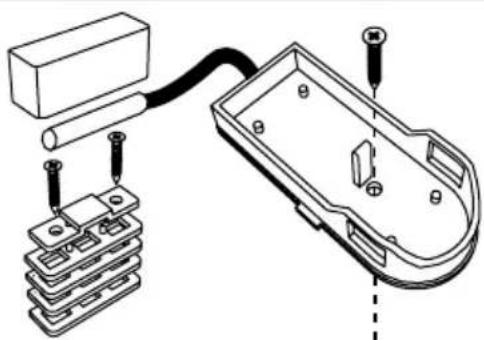

het onderste. Montage van de magneet Bevestig de magneet zoals in afbeelding 4. Open en sluit de rolluik na de montage één keer. De zender moet nu minstens één keer per activatie knipperen. Ga bij de montage van de magneet als volgt te werk:

4. Monteer het onderste gedeelte van de behuizing van

de magneet en van de sensor op de daartoe voorziene plaats door middel van het meegeleverde dubbelzijdige kleefpad! Als alternatief is er ook een voorgeboord gat voorzien in de behuizing waardoor de magneet en de sensor kan worden vastgeschroefd aan het vensterraam.

5. Boor een gat van 5 mm door het vensterraam en leidt

de sensorkabel naar buiten op de daartoe voorziene plaats in het behuizingsonderdeel.

6. Plaats de magneet en de sensor, en controleer de

werking van de rolluik-zender. OPGELET! De afstand tussen de rolluik-zender en de magneet mag niet meer zijn dan 6 mm!

7. Open de rolluik opnieuw. De groene LED (OPEN) moet

even knipperen als de sensor correct geïnstalleerd is.

9. Nadat alle functies de test doorstaan hebben, moeten

de zender, de sensor en de magneet vastgeschroefd worden op het venster/vensterraam. Hiervoor is er een voorgeboord gat voorzien in het onderste gedeelte van de behuizing van de rolluik-zender en in het onderste gedeelte van de behuizing van de magneet en de sensor. De rolluik-zender, magneet en sensor kunnen daardoor vastgeschroefd worden op het venster/ vensterraam. Dit verhindert onopzettelijk vallen terwijl ze in werking zijn!

10. Sluit de zender, magneet en sensor met het

juiste deksel. Montagepunten:

• Er moet voor gezorgd worden dat bij een geopende rolluik de opening tussen de magneet en de sensor kleiner is dan 6 mm.

• Het contact moet op de bovenste of zijdelingse vensterramen en -vleugels zo gemonteerd worden dat bij gesloten venster de afstand tussen de beide behuizing- sonderdelen kleiner is dan 6 mm! Om dit aan te passen gebruikt u de meegeleverde bodemplaatjes (U).

• Wij raden aan om het contact en de magneet vast te maken met dubbelzijdige tape en pas bij de definitieve bevestiging op het einde alles vast te schroeven. Functiecontrole van de rolluik-zender

• Doe de rolluik langzaam open, GROENE LED op de rolluik-zender (OPEN) licht nog vóór de opening even op.

• Sluit de rolluik, de RODE LED (GESLOTEN) licht even op. Montagehandleiding van de kachel-zender AS-T30 (15 en T) OPMERKING Om verbrandingen aan uw huid te vermijden moet de kachel uitgeschakeld en afgekoeld zijn. De afstand tussen het installatiepunt van het temperatu- urmeetapparaat en de afvoerkap van de ruimteluchtaf- hankelijke haard in het verbindingsstuk mag niet meer bedragen dan 1,5 m. De temperatuursensor moet ten minste 30 mm en ten hoogste 100 mm in de uitlaatgasstroom insteken, waarbij een homogene stroom rond de temperatuursensor door de kernstroom van het uitlaatgas moet worden gewaarborgd. Regelmatige inspectie en, indien nodig, reiniging moet worden uitgevoerd. De thermosensor (afb. 3) wordt via een gat naar de gasuitlaatbuis gevoerd en met de meegeleverde houder vastgeschroefd aan de kachelbuis. De kachel-zender mag niet afgedekt worden door een bekleding omdat de radiografische signalen hierdoor gestoord worden en de reikwijdte verkort kan worden.

791. Boor op een geschikte plaats een gat van 4 mm voor

de thermosensor in de gasuitlaatbuis. Let erop dat het gat zo geplaatst is dat de thermosensor zo weinig mogelijk te zien is na een geslaagde montage.

2. Schuif de houder over de thermosensor, draai de

schroeven voor de bevestiging van de thermosensor nog niet aan.

3. Steek de thermosensor door het boorgat in de

gasuitlaatbuis en leid hem tot aan de aanslag.

4. Schuif de bevestigingsbeugel op de thermosensor tot

deze op de gasuitlaatbuis ligt en markeer dan de beide bevestigingsgaten van de houder met een geschikte stift. Trek daarna de thermosensor en houder opnieuw uit de gasuitlaatbuis.

5. Boor op de twee eerder gemarkeerde plaatsen gaten

van 2 mm voor de bevestiging op de gasuitlaatbuis. OPMERKING In geval van een dubbelwandige gasuitlaatbuis boort u de bevestigingsgaten voorzichtig enkel door de buitenste buis.

6. Bevestig de houder op de gasuitlaatbuis terwijl u

deze vastschroeft met de twee meegeleverde plaatstaalschroeven en de beide geboorde gaten.

7. Leid nu de thermosensor door de houder naar de

aanslag en zet hem vast op de houder met de zijdelingse schroeven. Trek ze niet te vast aan om de thermosensor niet te beschadigen.

8. Verplaats de leiding naar de kachel-zender.

9. Sluit de leiding van de thermosensor aan op de kachel-

zender, de rood gemarkeerde leiding op de schroef ROT / RED, de zwart gemarkeerde leiding op de schroef SCHWARZ / BLACK.

10. Op de achterkant van de kachel-zender bevindt zich een

wandhouder. Deze kan naar onder geschoven worden en uit de kachel-zender verwijderd worden.

11. Verwijder het deksel van de kachel-zender en steek

de 2x AA batterijen in de juiste poolrichting erin volgens het opschrift. Vervolgens kunt u het deksel er weer opschuiven.

12. Zoek een geschikte plaats voor de montage van de

kachel-zender en schroef de wandhouder van de zender vast op de montageplaats. De kachel-zender moet minimum 50 cm afstand hebben tot de gasuitlaatbuis zodat de kachel-zender niet verstoord wordt kan worden door de hitte. Verder mag de kachel-zender niet achter een bekleding gemonteerd worden. Hierdoor kan de reikwijdte beperkt worden.

80INGEBRUIKNAME Voordat u begint met het coderen, moeten de jumpers van de raamzender correct zijn ingesteld. Indien slechts één raamzender wordt gebruikt, moet de jumper in de stand “OF” worden gezet. Als er meerdere raamzend- ers worden gebruikt, kunnen deze ofwel EN-linked (elk venster moet open zijn) of OF-linked (een van de vensters moet open zijn) zijn. In geval van EN-verbinding moet de jumper van de eerste raamzender in de stand “EN”, de laatste in de stand “OF” worden gezet. Bij een OF-link moet de jumper voor alle raamzenders in de “OF”-positie staan. Jumperpositie zie afb. VENSTER-ZENDER, punt 12. KORTE HANDLEIDING Fabrieksinstellingen resetknop indrukken en ingedrukt houden (zie afb. CENTRALE, punt 7) na ca. 1 sec. weerklinkt 1x pieptoon en 4 groene LED’s knipperen na nog eens 7 sec. weerklinkt 3x pieptoon - pauze - 3x pieptoon, power LED blijft groen branden reset-/leerknop uitschakelen, apparaat bevindt zich in basisstand Sensoren aanleren: (alle aan te leren sensoren bedrijfsklaar)

1. Zorg ervoor dat de jumper voor de AND/OR-verbinding

correct is ingesteld voor elke zender.

2. Druk kort op de resetknop op de centrale

(fig. CENTRALE, punt 7).

3. Druk kort op de leerknop van de eerste sensor.

4. Na ca. 10 seconden gaat de bijbehorende LED constant

branden, afhankelijk van de sensor, en geeft de centrale een pieptoon.

5. Druk kort op de leerknop van de volgende sensor

(bijv. als dit een tweede raamcontact is, geeft de centrale twee pieptonen, met het derde raamcontact 3 pieptonen, enz.).

6. Ca. 50 seconden na de laatste sensor wachten, dan

beëindigt de centrale het inleerproces en geeft de status van de sensoren via de LED’s weer. De centrale eenheid en de zenders zijn nu klaar voor gebruik.

81LED-indicaties: venster gesloten venster LED rood venster open venster LED groen kachel aan kachel LED rood kachel uit kachel LED groen rolluik gesloten rolluik LED rood rolluik open rolluik LED groen Relais enkel schakelen indien: Enkel met venstercontact Met venster- en kachelcontact: kachel uit kachel aan en venster open Met venster- en rolluik- en kachelcontact: kachel uit kachel aan, venster open en rolluik open GEDETAILLEERDE INSTRUCTIES Fabrieksinstellingen van de centrale Om alle aangeleerde zenders te wissen drukt u de reset-/leerknop in en houd u deze gedurende 10s ingedrukt. De instellingsprocedure wordt met een eenvoudig (1x) akoestische piepsignaal weergegeven en werkt prima wanneer alle LED’s groen knipperen. Indien enkel de Power-LED groen knippert moet in ieder geval de table gewist worden die door het ingedrukt houden van de resetknop gestart werd. De centrale antwoordt met 2 akoestische signalen, een pauze en vervolgens opnieuw 2 akoestische signalen en het terugstellen van de Power-LED op groen. Laat na deze signalisatie de resetknop terug los. De sensor-table alsook het bijbehorende flashgeheugen in het apparaat zijn nu gewist. Dit wordt weergegeven door het langdurig oplichten van de POWER-LED. Aan de bijbehorende sensor-LED’s mag er geen LED oplichten. Codering Voor het aanleren van de respectievelijke sensoren zijn de volgende stappen nodig: Pairing kan alleen gestart worden door de reset-/ leerknop kortstondig in te drukken. Dit wordt weergegeven door een kort akoestisch signaal en het knipperen van alle LED’s in het groen. Nu worden de zenders afzonderlijk gepaird. Hier wordt de set-knop van de respectievelijke sensor geactiveerd en door de sensor teruggestuurd met een rood-groen knipperlicht. (Hetzelfde LED-signaal wordt ook weergegeven voor het volgen van de SET-procedure) Na ongeveer 10 seconden wordt vervolgens door de centrale op de LED’s weergegeven welk sensortype werd aangeleerd en naargelang het aantal sensoren dat reeds aangeleerd werd, worden nog een keer één of meerdere akoestische signalen weergegeven.

OPGELET! Een EN-koppeling van de sensoren wordt gemaakt door de jumper in EN-positie te zetten voor alle zenders behalve de laatste. De jumper van de laatste zender moet in de OF-positie worden gezet. Het inleren is mislukt als de laatste in te teachen zender is ingesteld met de jumper in de positie EN en er vervolgens een ovenzender moet worden ingeleerd. De besturing meldt dan een fout (3 korte piepjes, 3 lange piepjes, 3 korte piepjes) en het inlegproces moet volledig worden herhaald. Wanneer dit gedaan is, kunt u een andere sensor configureren of gewoon wachten, het inleerproces wordt automatisch beëindigd 50 seconden na de laatst geparametreerde zender. Dit wordt weergegeven door 2 opeenvolgende akoestische triple-signalen en het veranderen van de POWER-LED in blijvend groen en de overeenstemmende sensor-LED in de respectievelijke status. De afvoerluchtregeling is nu ingesteld en functioneert. Bij gebruik van het systeem moet erop gelet worden dat de venster- en rolluiksensoren hun status doorge- geven aan de centrale eenheid als ze na ca. 5 seconden tweemaal groen knipperen. Als de respectievelijke sensor tweemaal rood knippert, werd de status niet voldoende overgedragen en wordt hij opnieuw cyclisch verzonden om de 50 seconden tot de eerder beschreven geactiveerde status overgenomen wordt. Bij de kachelsensor wordt de status om de 180 seconden opgevraagd. Als de status van de kachelsensor verandert, wordt hij aan de centrale geüpdatet volgens de eerder beschreven procedure. De centrale beslist over de vrijgave van de relais afhankelijk van de status van de ingeleerde zenders. Functiecontrole van de installatie (Voorbeeld AS-7020/30/40 en AS-F20 venster-zender)

• luchtafvoerapparaat aanschakelen en venster openen. Aan de zender knippert de groene lichtdiode kort en aan de ontvanger brandt de groene lichtdiode nu permanent. Het luchtafvoerapparaat wordt aangeschakeld.

• venster sluiten, luchtafvoerapparaat schakelt uit. Aan de zender knippert de rode lichtdiode kort en aan de ontvanger brandt de rode lichtdiode permanent. Het luchtafvoerapparaat wordt uitgeschakeld.

• Uw installatie is bedrijfsklaar na de functiecontrole. Herhaal deze functiecontrole regelmatig voor uw veiligheid.Status en foutmeldingen varianten AS-7020 / AS-7030 / AS-7040 Status AS-7020 Venster open Venster gesloten Alle Batterij- waarschuwing Batterij leeg AS-7030 Venster open Venster gesloten Kachel-zender

Venster-zender 1x langzaam GN knipperen Na correcte herregistratie 2x snel knipperen 1x langzaam RD knipperen Na correcte herregistratie 2x snel knipperen 3x snel knipperen, nieuwe communicatie- poging. Centrale wordt niet bereikt, eindigde na 3 pogingen de connectie setup

1x langzaam GN knipperen Na correcte herregistratie 2x snel knipperen (3 min. testinterval) 1x langzaam RD knipperen Na correcte herregistratie 2x snel knipperen Rolluik-zender

1x pieptoon wanneer oven aan Centrale (LED) LED venster voortdurend GN LED venster voortdurend RD

Wanneer venster open voortdurend GN met een knipperende RD. Wanneer venster gesloten knipperende RD. LED Power knippert RD. Knipperende status LED venster RD LED venster voortdurend GN LED venster voortdurend RD Centrale (relais) Stromketen gesloten Stromketen onderbroken

Relais volgens de toestand (zie venster open / gesloten) Stromketen onderbroken Stromketen gesloten Stromketen onderbroken wanneer oven aan

Status Oven uit Oven op Alle Batterij- waarschuwing Batterij leeg AS-7040 Venster open Venster gesloten Kachel-zender 1x langzaam GN knipperen Na correcte herregistratie 2x snel knipperen (3 min. testinterval) 1x langzaam RD knipperen Na correcte herregistratie 2x snel knipperen (3 min. testinterval)

3x snel knipperen, nieuwe communicatie- poging. Centrale wordt niet bereikt, eindigde na 3 pogingen de connectie setup

1x langzaam GN knipperen Na correcte herregistratie 2x snel knipperen 1x langzaam RD knipperen Na correcte herregistratie 2x snel knipperen Rolluik-zender

1x pieptoon wanneer venster gesloten

1x pieptoon wanneer oven aan Centrale (LED) LED oven voortdurend GN LED oven voortdurend RD

Wanneer oven / venster aan / geopend voortdurend GN met knipperende RD. Wanneer oven / venster uit / gesloten knipperende RD. Power LED knippert RD. Knipperende Status LED oven / venster RD LED venster voortdurend GN LED venster voortdurend RD Centrale (relais) Stromketen gesloten Stromketen onderbroken wanneer venster gesloten

Relais volgens de toestand (zie venster open / gesloten) Stromketen onderbroken Stromketen gesloten Stromketen onderbroken wanneer oven aan en rolluik geslotenNL

Status Oven uit Oven op Rolluik geopend Rolluik gesloten Alle Batterij- waarschuwing Batterij leeg Kachel-zender 1x langzaam GN knipperen Na correcte herregistratie 2x snel knipperen (3 min. testinterval) 1x langzaam RD knipperen Na correcte herregistratie 2x snel knipperen (3 min. testinterval)

3x snel knipperen, nieuwe communicatie- poging. Centrale wordt niet bereikt, eindigde na 3 pogingen de connectie setup

1x langzaam GN knipperen Na correcte herregistratie 2x snel knipperen 1x langzaam RD knipperen Na correcte herregistratie 2x snel knipperen

1x pieptoon wanneer venster gesloten

1x pieptoon wanneer rolluik gesloten

Centrale (LED) LED oven voortdurend GN LED oven voortdurend RD LED rolluik voortdurend GN LED rolluik voortdurend RD

Wanneer oven aan / venster geopend / rolluik geopend GN met knipperende RD. Anders knipperende RD. POWER LED knippert RD Knipperende Status LED Oven / venster / rolluik RD Centrale (relais) Stromketen gesloten Stromketen onderbroken wanneer venster en rolluik gesloten Stromketen gesloten Stromketen onderbroken wanneer oven aan

Relais volgens de toestand (zie venster open / gesloten) Stromketen onderbrokenNL

Aanwijzing Onder invloed van sterke statische, elektrische of hoogfrequente velden (ontladingen, mobiele telefoons, radiozendinstallaties, GSM’s, microgolven) kan de werking van de toestellen (het toestel) nadelig worden beïnvloed. CE-conformiteit Wij bevestigen de conformiteit van dit apparaat met de Europese richtlijn 89/336/EWG betreffende de elektromagnetische compatibiliteit alsook de laagspanningsrichtlijn 73/23/EWG. De vergunning voor radiografische apparatuur is goedgekeurd overeenkomstig de EC R&TTE-richtlijn 1995/5/EC. Technische gegevens Netspanning (centrale): 230 V ~ , 50/60 Hz, ca. 2 W schakelvermogen: 1800 W, 8A, bij cos Phi=1 Radiografische reikwijdte: tot 50 m Radiofrequentie: 868,350 MHz Veiligheidsklasse: IP 20, enkel voor droge ruimtes Batterijen: (venster-zender AS-F20): 1 x maat CR2477 (rolluik-sensor AS-R40): 1 x maat CR2477 Batterijen (kachel-zender AS-T30): 2 x maat AA/Mignon/LR6 Alkaline Veiligheidsrichtlijnen Bij schade die door het niet navolgen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Voor indirecte schade zijn wij niet aansprakelijk! Voor schade aan zaken of personen die door ongeschikte bediening of niet-opvolgen van de veiligheidsrichtlijnen veroorzaakt wordt, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie! Gebruik dit product niet in ziekenhuizen of soortgelijke medische instellingen. Hoewel dit toestel slechts relatief zwakke radiosignalen uitzendt, zouden die daar tot werkingsstoornissen van levensbelangrijke systemen kunnen leiden. Hetzelfde geldt mogelijk in andere omgevingen. Om veiligheids- en vergunningsredenen (CE) is het niet toegestaan om op eigen houtje het product om te bouwen en/of te veranderen. U mag zelf niet trachten de reparatie uit te voeren! Haal het product niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok! Laat het verpakkingsmateriaal niet achteloos rondslingeren, plastic folie/ zakken, polystyreendelen enz. kunnen in kinderhanden gevaarlijk speelgoed worden. Het toestel is uitsluitend geschikt voor droge binnen- ruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat het toestel vochtig of nat wordt. In bedrijfsgebouwen moeten de veiligheidsvoorschriften van het verbond van bedrijfsvakverenigingen voor elektrische installaties en bedrijfsmiddelen wordenNL

gerespecteerd. Wend u tot een vakman als u twijfelt over de werkwijze, de veiligheid of de aansluiting van het toestel. Ga voorzichtig om met het product - door stoten, slagen of een val van al geringe hoogte wordt het beschadigd.

2 JAAR BEPERKTE GARANTIE

Voor de duur van 2 jaar wordt de garantie gegeven, dat dit product vrij is van defecten in het materiaal en in de uitvoering. Dat is alleen van toepassing als het toestel op normale wijze gebruikt wordt en regelmatig wordt onderhouden. De verplichtingen van deze garantie zijn beperkt tot de reparatie of de nieuwe montage van een of ander onderdeel van het toestel en gelden uitsluitend onder de voorwaarde dat er geen onbevoegde wijzigingen of pogingen tot reparatie werden uitgevoerd. Uw wettelijke rechten als klant worden op geen enkele wijze door deze garantie beïnvloed. Opgelet! Er is geen recht op garantie in ondermeer de volgende gevallen:

• verkeerde codering/kanaalkeuze

• storingen door andere toestellen op radiostralen (bv. gsm-gebruik)

• ingrepen/inwerkingen van buitenaf

• geen garantiebewijs (aankoopbewijs) Bij schade die veroorzaakt wordt doordat deze gebruiksaanwijzing niet werd opgevolgd, vervalt alle aanspraak op garantie. Voor vervolgschade zijn wij niet aansprakelijk! Bij materiële of lichamelijke schade die veroorzaakt werd door oncorrect gebruik of doordat de veiligheidsrichtlijnen niet werden opgevolgd, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie! Aansprakelijkheidsbeperking: De fabrikant is niet aansprakelijk voor het verlies of de beschadiging van om het even welke soort, met inbegrip van bijkomende of vervolgschade, die direct of indirect het resultaat zijn van een fout in het product.NL
