BEDIENUNGSANLEITUNG AS-7030 Protector

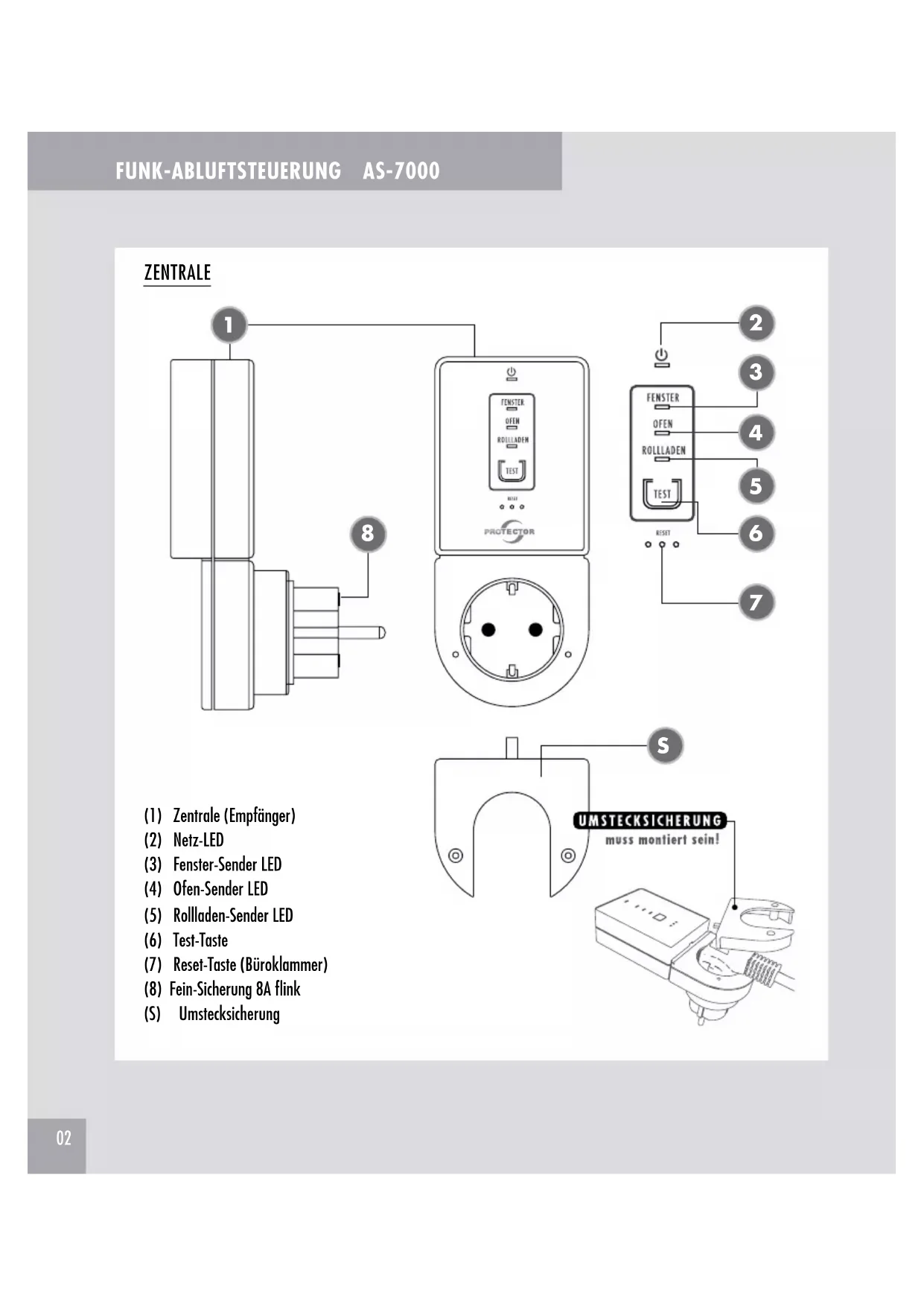

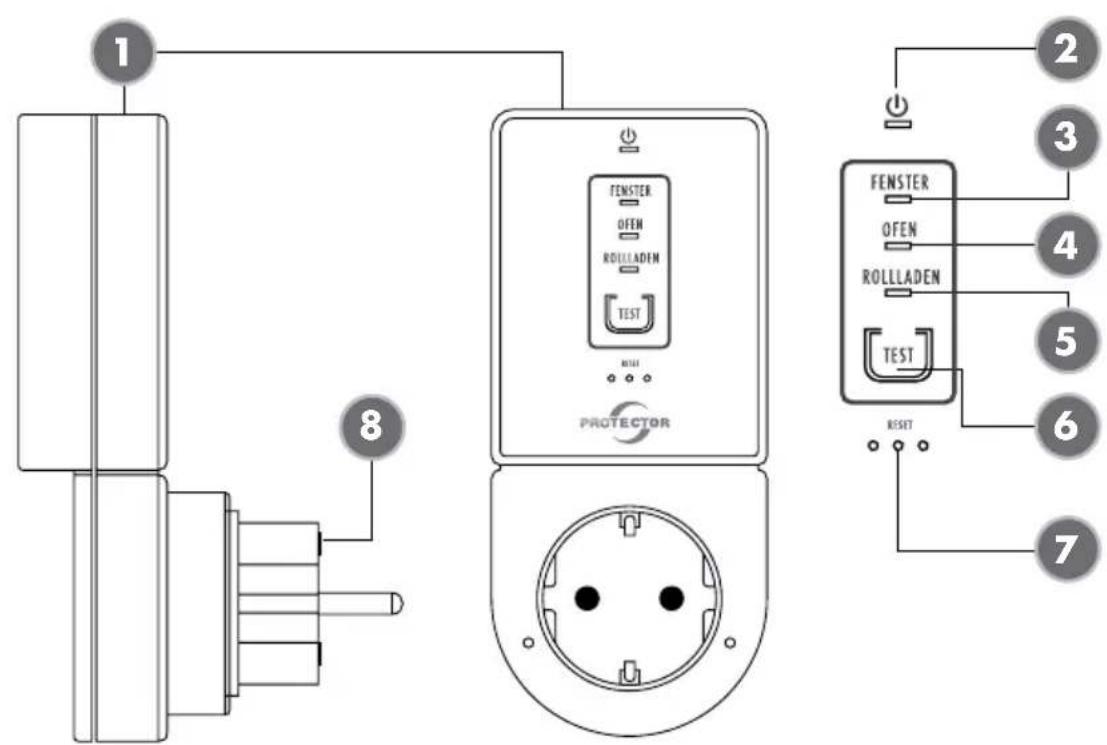

GEBRUIKSAANWIJZING 6802 FUNK-ABLUFTSTEUERUNG AS-7000 ZENTRALE (1) Zentrale (Empfänger) (2) Netz-LED (3) Fenster-Sender LED (4) Ofen-Sender LED (5) Rollladen-Sender LED (6) Test-Taste (7) Reset-Taste (Büroklammer) (8) Fein-Sicherung 8A flink (S) Umstecksicherung

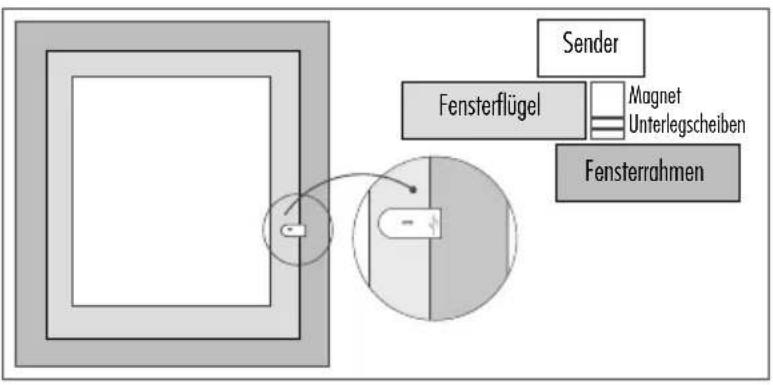

8MagnetUnterlegscheibenFensterflügelFensterrahmenSender

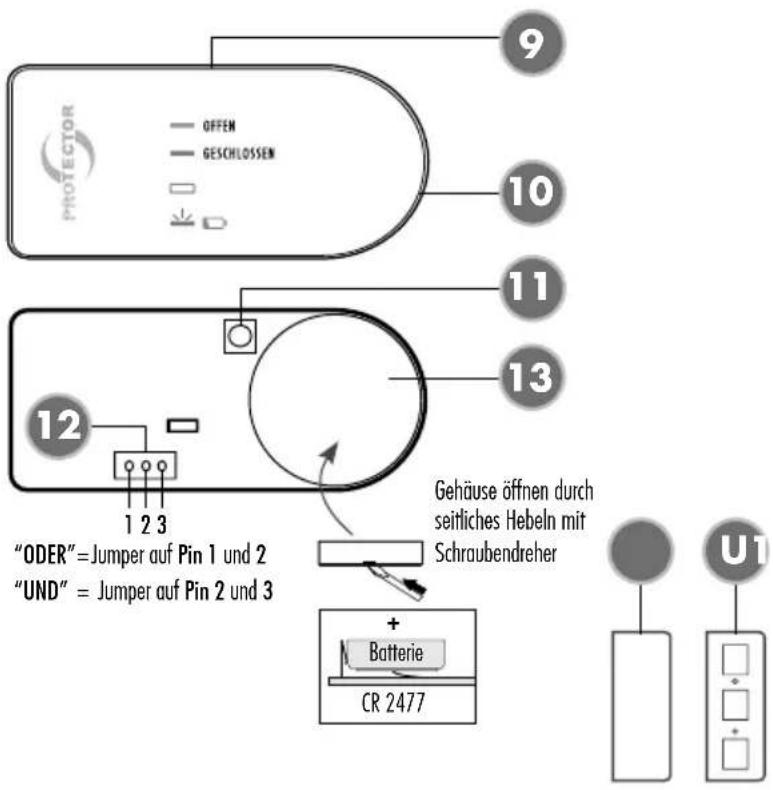

(9) Fenster-Sender (10) Status-LED Fenster-Sender (11) Lern-Taste Fenster-Sender (12) Auswahl Jumper “UND/ODER” (13) Batterie CR2477 (14) Magnet (U) Unterlegteile Gehäuse öffnen durch seitliches Hebeln mit Schraubendreher Batterie CR 2477 U14 GehäusedeckelMagnetSchraubenGehäusebodenUnterlegteile (optional)

“ODER” = Jumper auf Pin 1 und 2“UND” = Jumper auf Pin 2 und 31 2 3 12DE

(15) Thermo-Sender (16) Status-LED Thermo-Sender (17) Lern-Taste Thermo-Sender (18) Anschluss Thermo-Sender (19) Batteriefach 2 x AA T = Temperatursensor B = Befestigungswinkel THERMO-SENDER (a) Bohrung für Schrauben (b) Bohrung für Temperatursensor

AbgasrohrDer Temperatursensor muss mindestens 30 mm in den Abgasstrom hineinragenAbstand zum Abgasstutzen maximal 150 cm! T05

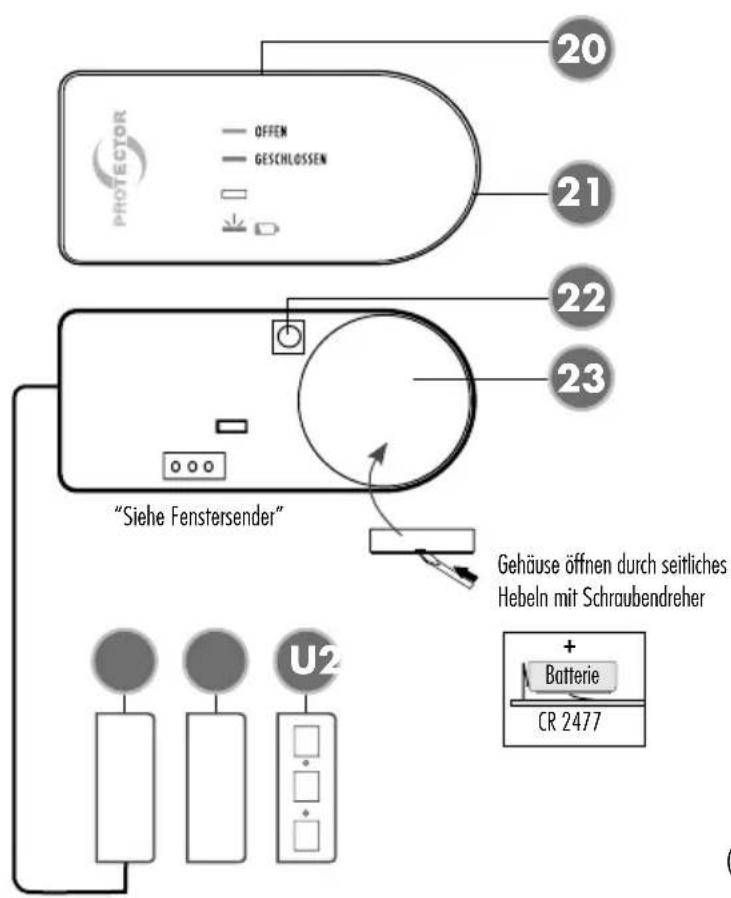

ROLLLADEN-SENDER (20) Rollladen-Sender (21) Status-LED Rollladen-Sender (22) Lern-Taste Rollladen-Sender (23) Batterie CR2477 (24) Magnet (25) Rollladen-Sensor (U) Unterlegteile Gehäuse öffnen durch seitliches Hebeln mit Schraubendreher

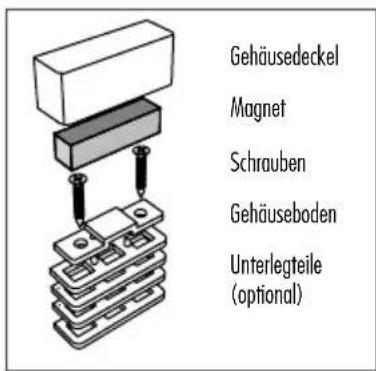

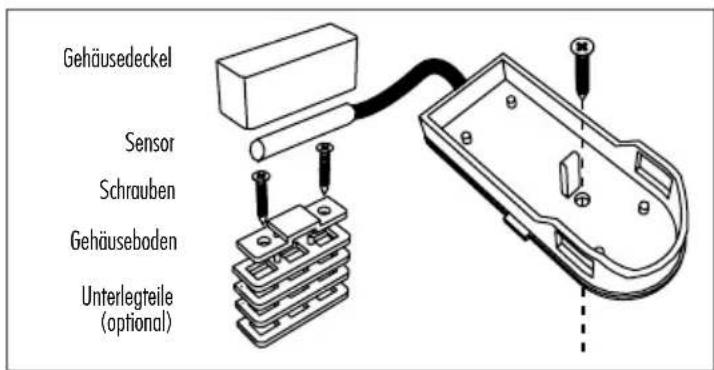

Batterie CR 2477 Gehäusedeckel Magnet Schrauben Gehäuseboden Unterlegteile (optional)

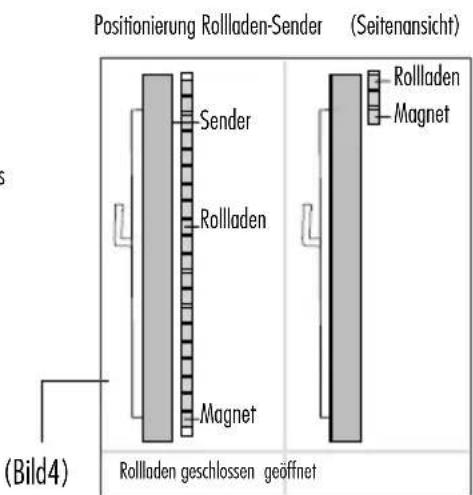

U2425 (Bild4) Positionierung Rollladen-Sender (Seitenansicht) Sender Magnet Rollladen Magnet Rollladen Rollladen geschlossen geöffnet Gehäusedeckel Sensor Schrauben Gehäuseboden Unterlegteile (optional) “Siehe Fenstersender”FUNK-ABLUFTSTEUERUNG AS-7000 Wir danken Ihnen für den Kauf der PROTECTOR Funk-Abluftsteuerung der AS-7000er Serie. Die Bedienungsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen ver- traut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus. ENTHALTENE KOMPONENTEN

• Modell AS-7020 1x Empfänger (Zentrale) 1x Fenster-Sender

• Modell AS-7030 1x Empfänger (Zentrale) 1x Fenster-Sender 1x Thermo-Sender für Ofenrohr

• Modell AS-7040 1x Empfänger (Zentrale) 1x Fenster-Sender 1x Thermo-Sender für Ofenrohr 1x Rollladen-Sender ALLGEMEINES Die Funk-Abluftsteuerungen AS-7020/30/40 werden in Verbindung mit Abluftsystemen, wie z. B. einer Dunstabzugshaube, in Räumen mit handbeschickte Feuerstätten nach DIN EN 12815, DIN EN 13229 und DIN EN 13240 genutzt.

• DIN EN 12815:2005-09 Herde für feste Brennstoffe - Anforderungen und Prüfungen

• DIN EN 13229:2005-10 Kamineinsätze einschließlich offene Kamine für feste Brennstoffe - Anforderungen und Prüfungen

• DIN EN 13240:2005-10 Raumheizer für feste Brennstoffe - Anforderungen und Prüfungen Bei Inbetriebnahme eines Abluftsystems, z. B. einer Dunstabzugshaube oder eines Abluftventilators, wird Luft aus dem Raum nach außen transportiert, wobei ein Unterdruck im geschlossenen Raum entstehen kann. Bei der Verbrennung des Brennmaterials in einer of- fenen Feuerstelle entstehen geruchslose und unsicht- bare Kohlendioxid- und Kohlenmonoxid-Gase. Diese Gase können beim Absaugen von Luft mit Hilfe eines Abluftsystems aus der Feuerstelle in den Raum gelangen und zu lebensgefährlichen Vergiftungen von Personen führen, die sich im Raum aufhalten. 06Mit Hilfe der Abluftsteuerungen AS-7020/30/40 wird sichergestellt, dass ein Abluftsystem nur dann betrieben werden kann, wenn über ein Zuluftsystem, z. B. ein offenes Fenster, ein ausreichender Nachschub von Frischluft gewährleistet ist. Die Abluftsteuerungen AS-7020/30/40 schalten das Abluftgerät nur dann ein, wenn ein Druckausgleich gesichert ist. Die Umsteck-Sicherung verbindet den Stecker des Abluftgerätes fest mit dem Abluftsteuergerät und verhindert das versehentliche Umstecken des Abluftgerätes in eine nicht gesicherte Stromquelle. HINWEIS Das Einlernen der Sensoren (Fenster-Sender, Ofen- Sender und Rollladen-Sender) an die Zentraleinheit muss vor Inbetriebnahme der Abluftsteuerung durchgeführt bzw. überprüft werden. Wird die Abluftsteuerung unvollständig (z.B. ohne die passende Umstecksicherung Abb. S) montiert oder falsch eingelernt in die Steckdose eingesteckt, wird eine Schutzfunktion aktiviert und ein Betrieb des Abluftsystems ist nicht möglich. ACHTUNG! Der Rollladen muss beim Betrieb der Abluftein- richtung geöffnet sein oder zusätzlich mit einen Rollladen-Sensor AS-R40 ausgestattet sein! Ist der Rollladen geschlossen, kann keine ausreichende Frischluftzufuhr gewährleistet werden!

MONTAGE HINWEIS Führen Sie vor der Montage die Codierung der Komponenten durch und prüfen Sie die Funktion der Abluftsteuerung (siehe Seite 16). Empfohlen wird die Montage durch den Installateur und Heizungsbauer oder Elektroinstallateur. Die fachgerechte Montage gewährleistet den sicheren dauerhaften Betrieb der Abluftsteuerung. Eine Funktionsprüfung kann und sollte durch den Bezirksschornsteinfeger durchgeführt werden. Montageanleitung AS-7000 Zentrale (Empfänger) (siehe Abb. Zentrale) Zur Montage des Empfängers gehen Sie bitte wie folgt vor:

1. Den Netzstecker des Abluftgerätes in die Steckdose der

AS-7020/30/40 Zentrale einstecken.

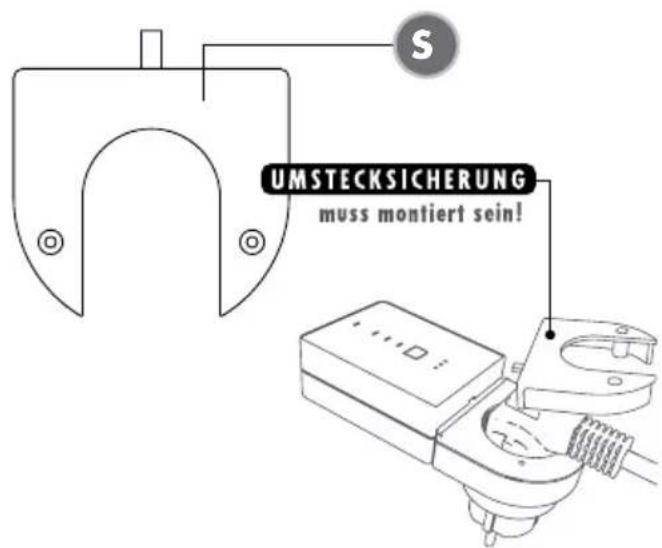

2. Die passende Schutzkappe (S Umstecksicherung)

über den Stecker des Abluftgerätes aufsetzen und verschrauben. Sollte sich die Umstecksicherung nicht mit eingesetztem Stecker montieren lassen, kann es in Ausnahmefällen erforderlich sein, die Kanten der Um- stecksicherung etwas anzupassen, oder einen anderen Stecker durch eine Elektrofachkraft anbringen zu lassen.06

Berechnungstabelle zur Bestimmung der Mindestspaltöffnung Ihres Fensters (Tabelle 1) 0,2

5 cm 6 cm 7 cm 8 cm 9 cm 10 cm11 cm12 cm Maximal Zulässige Abluftleistung in m3/h Spalt-Öffnungsmaß (Bild 1) (Bild 2) FENSTERRAHMEN FENSTERFLÜGEL SENDER MAGNET SENSOR SCHWENK- POSITION SENSOR KIPP-POSITION3. Die AS-7020/30/40 Zentrale in die Netzsteckdose (Stromquelle) einstecken. Nach einem internen Selbst- test leuchtet die Power LED grün und es wird mit einem Piepton die Funktionsbereitschaft signalisiert. (Weitere Erläuterungen zu Blink- und Tonmuster siehe Status- und Fehlermeldungen.) Montageanleitung Fenster-Sender AS-F20 und Magnet (9 und 14) Zur Montage des Fenster-Senders und des Magneten an dem oberen Fensterrahmen sowie Fensterflügel, müssen einige Punkte abgeklärt und eingehalten werden. Der allseitige Abstand der beiden Gehäuseteile muss kleiner als 6 mm sein und die Mindestöffnung des Fensters (Tabelle 1) muss erreicht werden. Zum Anpassen der Höhe des Magneten bitte die beigefügten Unterlegteile (U) verwenden. HINWEIS Der Fenster-Sender sollte nicht direkt auf einem Fenster-Rahmen aus Metall montiert werden, dieses kann zu reduzierten Reichweiten führen. VORBEREITUNG Mindestöffnung des Fensters Diese richtet sich nach: a) Der Leistung des Abluftgerätes in m

b) Nach der Größe des zu öffnenden Fensters in m

c) Nach der Größe des Öffnungsspalts am Fenster in cm (siehe Tabelle 1) In den meisten Küchen sind rechteckige Kipp-Schwenk fenster eingebaut. Sollte es sich bei dem Fenster um ein z.B. rundes Format handeln, fragen Sie bitte den Installateur und Heizungsbauer oder Elektroinstalla- teur nach der Berechnung der Mindestöffnung. Die erforderliche Mindestöffnung des rechteckigen Fensters ist als Beispiel in der Tabelle für Kipp- Schwenkstellung ersichtlich.

1. Ermitteln Sie die Abluftleistung Ihres Abluftgerätes in

/h. Sie finden die Abluftleistung auf dem Typenschild oder in der Betriebsanleitung Ihres Abluftgerätes (z. B. Dunstabzugshaube).

2. Messen Sie die innere Breite und Höhe des Fensters

und errechnen Sie die Fenstergröße in m

3. Bestimmen Sie anhand der Tabelle aus der Abluft-

leistung und der Fenstergröße das Spalt-Öffnungsmaß (Mindestspaltöffnung Ihres Fensters).

4. Messen Sie in der Kippstellung die obere innere Fenster-

Spaltgröße in cm. Die Spaltgröße Ihres Fensters darf das ermittelte Spalt-Öffnungsmaß nicht unterschreiten! Eine größere Spalt- oder Fensteröffnung ist von Vorteil.

5. Unterschreitet die Spaltgröße des Fensters den zuläs-

sigen Wert für das Spalt-Öffnungsmaß entsprechend der Tabelle, so kann das Fenster eventuell nur in der Schwenkposition das erforderliche Öffnungsmaß erreichen. Auch in der Schwenkposition muss eine

09Mindestspaltgröße erreicht werden. Der Fenster-Sender muss so angebracht sein, dass die Mindestspaltgröße gesichert ist. Wir empfehlen, die Mindestspaltgröße mit Hilfe eines Abstandhalters zu fixieren. Montage Fenster-Sender AS-F20 (Bild 1) HINWEIS Fenster-Sender und Magnet zur ersten Inbetrieb- nahme mit doppelseitigem Klebeband am Fenster und am Rahmen befestigen. Nach Abschluss der Funktionsprüfung kann der Fenster-Sender und der Magnet verschraubt werden. In diesem Abschnitt wird die Montage des Fenster- Senders für ein Kipp- und Schwenkfenster beschrieben. a) Montage für Kipp-Stellung Der Fenster-Sender und der Magnet müssen wie in (Bild 2) KIPP-POSITION angebracht werden. Der Fenster-Sender muss im Bereich des Scharniers für die Kipp-Position angebracht werden. Der Befestigungspunkt muss so gewählt werden, dass ein Signal “Fenster geöffnet” erst dann gegeben wird, wenn das laut Tabelle notwendige Spaltöffnungsmaß erreicht ist. b) Montage für Schwenk-Stellung Der Fenster-Sender und der Magnet müssen wie in (Bild 2) SCHWENK-POSITION angebracht werden. Der Fenster-Sender muss im Bereich des Scharniers für die Schwenk-Position angebracht werden. Der Befestigungs- punkt muss so gewählt werden, dass ein Signal “Fenster geöffnet” erst dann gegeben wird, wenn das laut Tabelle notwendige Spaltöffnungsmaß erreicht ist. Gehen Sie bei der Montage des Fenster-Senders, wie folgt vor:

1. Gehäuseunterteil des Fenster-Senders an der vorge-

sehenen Stelle mit dem beigelegten doppelseitigen Klebepad montieren! Alternativ befindet sich ein vorbereitetes Loch im Gehäuseunterteil, durch welches der Fenster-Sender am Fensterrahmen festgeschraubt werden kann. Entfernen Sie dazu vorsichtig die Platine vom Ge- häuseunterteil und schrauben das Gehäuse mit der beigefügten Schraube fest. Setzen Sie danach die Platine wieder zurück.

2. Batterie (1x Größe CR2477) polrichtig in den Sender

einlegen und arretieren. HINWEIS Achten Sie darauf, die Batterie des Fenster-Senders auf die Metalllasche zu legen und nicht darunter!

3. Gehäuseoberteil auf das Gehäuseunterteil aufdrücken.

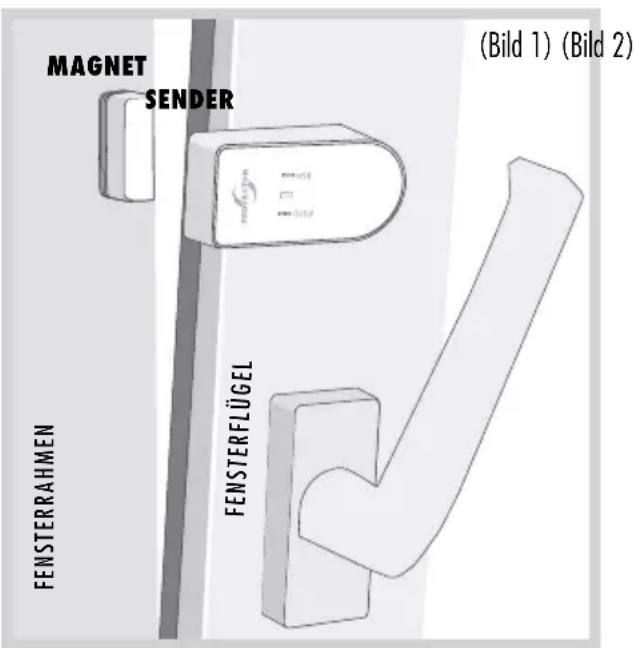

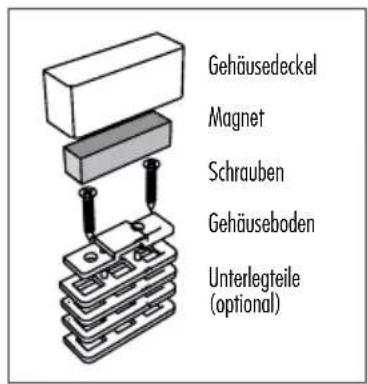

Montage Magnet Den Magneten gemäß (Bild 1) befestigen. Öffnen und schließen Sie das Fenster nach der Montage einmal. Der Sender sollte jetzt mindestens einmal pro Betäti- gung aufblinken. Gehen Sie bei der Montage des Magneten, wie folgt vor:

101. Magnet-Gehäuse-Unterteil an der vorgesehenen Stelle

mit dem beigelegten doppelseitigen Klebepad fixieren.

2. Magnet einlegen und die Funktion des Fenster-

Senders überprüfen. ACHTUNG! Der Abstand zwischen Fenster-Sender und dem Magneten darf 6 mm nicht überschreiten!

3. Öffnen Sie das Fenster wieder. Die grüne LED (OFFEN) soll-

te kurz aufleuchten, wenn der Sensor korrekt installiert ist.

4. Schließen Sie jetzt das Fenster. Die rote LED

(GESCHLOSSEN) leuchtet kurz auf.

5. Nachdem alle Funktionen erfolgreich getestet wurden,

müssen Sender und Empfänger am Fenster/ Fenster- rahmen verschraubt werden. Dazu befindet sich ein vorbereitetes Loch im Gehäuse-Unterteil des Fenster- Senders sowie im Magnet-Gehäuse-Unterteil. Fenster- Sender und Magnet können dadurch am Fenster/ Fensterrahmen festgeschraubt werden. Hierdurch wird ein ungewolltes herunterfallen von Fenster-Sender und Magnet verhindert!

6. Legen Sie den Magneten wieder ein und verschließen

Sie das Magnet Gehäuse mit dem Deckel. Montagepunkte:

• Es muss gewährleistet sein, dass bei geschlossenem Fenster der Spalt zwischen Magnet und Kontakt kleiner als 6 mm ist.

• Der Kontakt ist am oberen oder seitlichen Fensterrahmen und Flügel so zu montieren, dass bei geschlossenem Fenster der Abstand der beiden Gehäuseteile kleiner als 6 mm ist! Zum Anpassen hierzu die beigefügten Unterlegteile (U) verwenden.

• Wir empfehlen, bis zur endgültigen Befestigung den Kontakt und den Magnet mit doppelseitigem Klebeband zu fixieren und erst zum Schluss alles zu verschrauben. Funktionsprüfung der Fensterkipp- oder Schwenkposition

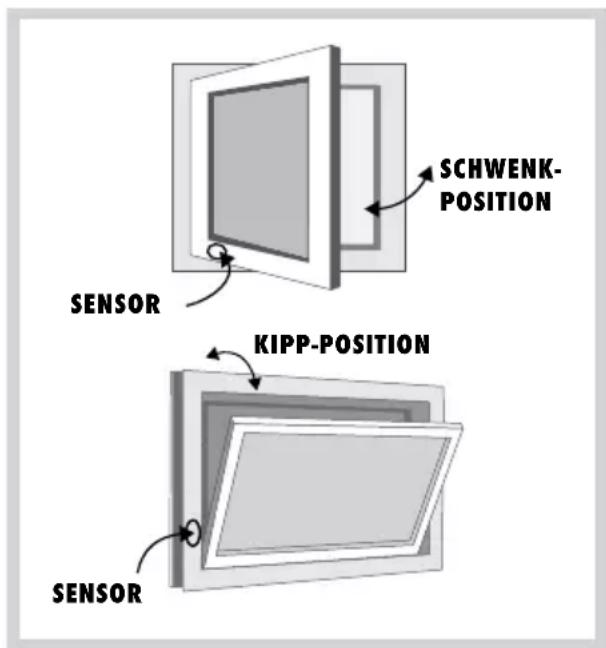

• Das Fenster langsam in die Kippstellung oder Schwenk- stellung bringen, LED GRÜN am Fenster-Sender (OFFEN) leuchtet noch vor der maximalen Kipp- oder Schwenk- stellung kurz auf.

• Fenster schließen, LED ROT (GESCHLOSSEN) leuchtet kurz auf.

• Kontrollieren Sie zum Abschluss noch einmal die Spaltöffnungen mit dem laut Tabelle 1 festgestellten Minimalwert. Montage Rollladen-Sender AS-R40 (20 und 25) HINWEIS Rollladen-Sender und Magnet zur ersten Inbetrieb- nahme mit doppelseitigem Klebeband am Fenster und am Rahmen befestigen. Nach Abschluss der Funktionsprüfung kann der Rollladen-Sender und der Magnet verschraubt werden.

11Montage Rollladen-Sender Der Rollladen-Sender und der Magnet müssen wie in (Bild 4) angebracht werden. Der Rollladen-Sender muss im Bereich der geöffneten Rolllade auf der Innenseite des Fensters angebracht werden. Alternativ kann der Sender auch zwischen Fenster und Rollladen angebracht werden, hierdurch wird aber das Funksignal abgeschwächt. Der Befestigungspunkt muss so gewählt werden, dass ein Signal “Rolllade geöffnet” erst dann gegeben wird, wenn die Rolllade komplett geöffnet ist. Gehen Sie bei der Montage des Rollladen-Senders, wie folgt vor:

1. Gehäuseunterteil des Rollladen-Senders an der vorgese-

henen Stelle mit dem beigelegten doppelseitigen Klebepad montieren. Alternativ befindet sich ein vorbereitetes Loch im Gehäu- seunterteil, durch welches der Rollladen-Sender am Fen- sterrahmen festgeschraubt werden kann. Entfernen Sie dazu vorsichtig die Platine vom Gehäuseunterteil und schrauben das Gehäuse mit der beigefügten Schraube fest. Setzen Sie danach die Platine wieder zurück.

2. Batterie (1x Größe CR2477) polrichtig in den Sender

einlegen und arretieren. HINWEIS Achten Sie darauf, die Batterie des Rollladen- Senders auf die Metalllasche zu legen und nicht darunter!

3. Gehäuseoberteil auf das Gehäuseunterteil aufdrücken.

Montage Magnet Den Magneten gemäß (Bild 4) befestigen. Öffnen und schließen Sie die Rolllade nach der Montage einmal. Der Sender sollte jetzt mindestens einmal pro Betätigung aufblinken. Gehen Sie bei der Montage des Magneten, wie folgt vor:

4. Magnet-Gehäuse-Unterteil und Sensor-Gehäuse-Unter-

teil an der vorgesehenen Stelle mit dem beigelegten doppelseitigen Klebepad fixieren. Alternativ befindet sich ein vorbereitetes Loch in den Gehäuseunterteilen, durch welches der Magnet und der Sensor am Fensterrahmen festgeschraubt werden können.

5. Bohren Sie ein 5 mm Loch durch den Fensterrahmen

und führen Sie das Sensorkabel nach draußen an die vorgesehene Stelle ins Gehäuseunterteil.

6. Magnet und Sensor einlegen und die Funktion des

Rollladen-Senders überprüfen. ACHTUNG! Der Abstand zwischen Rollladen-Sensor und dem Magneten darf 6 mm nicht überschreiten!

7. Öffnen Sie die Rolllade wieder. Die grüne LED

(OFFEN) sollte kurz aufleuchten, wenn der Sensor korrekt installiert ist.

128. Schließen Sie jetzt die Rolllade. Die rote LED

(GESCHLOSSEN) leuchtet kurz auf.

9. Nachdem alle Funktionen erfolgreich getestet wurden,

müssen Sender, Sensor und Magnet am Fenster/ Fensterahmen verschraubt werden. Dazu befindet sich ein vorbereitetes Loch im Gehäuse-Unterteil des Rollladen-Senders sowie im Magnet- und Sensor- Gehäuse-Unterteil. Rollladen-Sender, Magnet und Sensor können dadurch am Fenster/ Fensterrahmen festgeschraubt werden. Hierdurch wird ein ungewolltes herunterfallen im Betrieb verhindert!

10. Verschließen Sie die des Senders, des Magneten und

des Sensors mit dem passenden Deckel. Montagepunkte:

• Es muss gewährleistet sein, dass bei geöffneter Roll- lade der Spalt zwischen Magnet und Sensor kleiner als 6 mm ist.

• Der Kontakt ist am oberen oder seitlichen Fensterrahmen und Flügel so zu montieren, dass bei geschlossenem Fenster der Abstand der beiden Gehäuseteile kleiner als 6 mm ist! Zum Anpassen hierzu die beigefügten Unterlegteile (U) verwenden.

• Wir empfehlen, bis zur endgültigen Befestigung den Kontakt und den Magnet mit doppelseitigem Klebeband zu fixieren und erst zum Schluss alles zu verschrauben. Funktionsprüfung des Rollladen-Senders

• Die Rolllade langsam in die Offenstellung bringen, LED GRÜN am Rollladen-Sender (OFFEN) leuchtet noch vor der Offenstellung kurz auf.

• Rollladen schließen, LED ROT (GESCHLOSSEN) leuchtet kurz auf. Montageanleitung Ofen-Sender AS-T30 (15 und T) HINWEIS Um Verbrennungen an Ihrer Haut zu vermeiden, sollte der Ofen aus und abgekühlt sein. Der Abstand des Installationspunktes der Temperatur- messeinrichtung darf zum Abgasstutzen der raumluftab- hängigen Feuerstätte im Verbindungsstück max. 1,5 m betragen. Der Temperaturfühler muss mindestens 30 mm, maximal 100 mm in den Abgasstrom hinein- ragen, wobei eine homogene Umströmung des Tem- peraturfühlers durch die Kernströmung des Abgases gewährleistet sein muss. Regelmäßige Prüfung und ggf. Reinigung sind durchzuführen. Der Thermosensor (Bild 3) wird durch ein Loch in das Abgasrohr geführt und mittels beigelegten Haltebügels mit dem Ofenrohr verschraubt. Der Ofen-Sender sollte nicht durch eine Verkleidung verdeckt werden, da hier- durch die Funksignale beeinträchtigt und die Reichweite verkürzt werden könnte.

131. Bohren Sie an geeigneter Stelle ein 4 mm Loch für den

Thermosensor in das Abgasrohr. Achten Sie darauf, dass das Loch so positioniert ist, dass der Thermosensor nach erfolgter Montage möglichst nicht zu sehen ist.

2. Schieben Sie den Haltebügel über den Thermosensor,

ziehen Sie die Schraube zur Fixierung des Thermo- sensors noch nicht an.

3. Stecken Sie den Thermosensor in das dafür gebohrte

Loch im Abgasrohr und führen Sie diesen bis zu Anschlag rein.

4. Verschieben Sie den Befestigungsbügel auf dem

Thermosensor bis er auf dem Abgasrohr aufliegt und markieren Sie dann die beiden Befestigungslöcher des Haltebügels mit einem geeigneten Stift. Ziehen Sie danach den Thermosensor und den Haltebügel wieder aus dem Abgasrohr heraus.

5. Bohren Sie an den zwei zuvor markierten Stellen 2 mm

Löcher zur Befestigung am Abgasrohr. HINWEIS Bei einem doppelwandigen Abgasrohr bohren Sie die Befestigungslöcher vorsichtig nur durch das äußere Rohr.

6. Befestigen Sie den Haltebügel am Abgasrohr indem Sie

ihn mit den zwei mitgelieferten Blechschrauben und den beiden soeben gebohrten Löcher verschrauben.

7. Führen Sie jetzt den Thermosensor durch den Halte-

bügel bis zum Anschlag und fixieren Sie ihn am Halte- bügel mit der seitlichen Schraube. Ziehen Sie nicht zu fest an, um den Thermosensor nicht zu beschädigen.

8. Verlegen Sie die Leitung bis zum Ofen-Sender.

9. Schließen Sie die Leitung des Thermosensors an den

Ofen-Sender an, die rot markierte Leitung an die Schraube Rot/ Red, die schwarz markierte Leitung an die Schraube Schwarz/ Black.

10. Auf der Rückseite des Ofen-Senders befindet sich eine

Wandhalterung. Diese kann nach unten geschoben und aus dem Ofen-Sender entnommen werden.

11. Entfernen Sie den Deckel des Ofen-Senders und legen

Sie die Batterien 3x AA polrichtig laut Beschriftung ein. Anschließend können Sie den Deckel wieder drauf schieben.

12. Suchen Sie sich eine geeignete Stelle zur Montage des

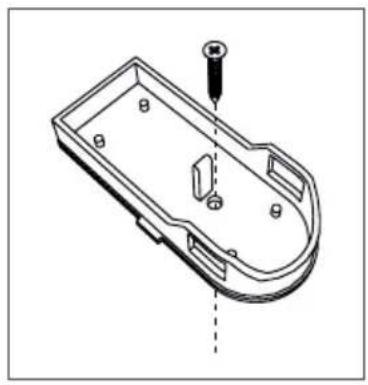

Ofen-Senders und verschrauben Sie die Wandhalterung des Senders an dem Montageort. Der Ofen-Sender sollte ein Mindestabstand zum Abgasrohr von 50 cm haben, damit der Ofen-Sender nicht durch Hitze zerstört werden kann. Des Weiteren sollte der Ofen-Sender nicht hinter einer Verkleidung montiert werden, hierdurch kann die Reichweite eingeschränkt werden.

14INBETRIEBNAHME Bevor Sie mit der Codierung beginnen, müssen die Jumper vom Fenstersender korrekt gesetzt sein. Wird nur ein Fenstersender eingesetzt, muss der Jumper in Position “ODER” gesteckt werden. Sollen mehrere Fenstersender eingesetzt werden, können diese entweder UND-verknüpft werden (jedes Fenster muss geöffnet sein) oder ODER-verknüpft (eines der Fenster muss geöffnet sein). Bei UND-Verknüpfung muss der Jumper der ersten Fenster-Sender in Position “UND”, der letzte in Position “ODER” gesteckt werden. Bei einer “ODER”-Verknüpfung muss der Jumper bei allen Fenstersendern in Stellung “ODER” sein. Jumper-Stellung siehe Abb. FENSTER-SENDER, Punkt 12. KURZANLEITUNG Werkseinstellungen: Reset-Taste drücken und halten (Abbildung ZENTRALE, Punkt 7) nach ca. 1 Sekunden ertönt 1x Beep und 4 grüne LED blinken nach weiteren 7 Sekunden ertönt 3x Beep - Pause - 3x Beep, Power LED wird stetig grün Reset/Lern-Taste loslassen, Gerät ist im Grundzustand Sensoren einlernen: (Alle einzulernenden Sensoren betriebsbereit)

1. Stellen Sie sicher, dass der Jumper für UND/ODER

Verknüpfung bei jedem Sender korrekt gesetzt ist.

2. Drücken Sie kurz die Reset-Taste der Zentrale

(Abbildung ZENTRALE, Punkt 7).

3. Drücken Sie kurz die Lern-Taste am ersten Sensor.

4. Nach ca. 10 Sekunden leuchtet je nach Sensor die

entsprechende LED konstant und die Zenrale gibt einen Piepton ab.

5. Drücken Sie kurz die Lern-Taste am nächsten Sensor (ist

dies z.B. ein zweiter Fensterkontakt, gibt die Zentrale zwei Pieptöne ab, beim 3. Fensterkontakt 3 Pieptöne usw).

6. Warten Sie nach dem letzten Sender ca. 50 Sekunden,

die Zentrale beendet dann den Lernvorgang und zeigt über die LEDs den Status der Sensoren an. Die Zentrale und die Sender sind jetzt betriebsbereit. LED Anzeige: Fenster geschlossen Fenster LED rot Fenster offen Fenster LED grün Ofen an Ofen LED rot Ofen aus Ofen LED grün Rollladen geschlossen Rollladen LED rot Rollladen offen Rollladen LED grün

15Relais schalten nur wenn: Nur mit Fensterkontakt: Fenster offen Mit Fenster und Ofenkontakt: Ofen aus Ofen an und Fenster offen Mit Fenster und Rollladen und Ofenkontakt: Ofen aus Ofen an, Fenster und Rollladen offen AUSFüHRLICHE ANLEITUNG Werkseinstellungen der Zentrale Zum Löschen aller eingelernten Sender muss die Reset/ Lern-Taste (Abbildung ZENTRALE, Punkt 7) gedrückt werden und 10s gedrückt bleiben. Die Set-Routine wird mit einem einfachen (1 x Beep) akustischem Signal angezeigt und funktioniert ordnungsgemäß wenn alle LED’s grün blinken. Falls nur die Power-LED grün blinkt, muss in jedem Fall die gespeicherte Tabelle gelöscht werden, indem die Reset-Taste weiterhin gedrückt wird. Die Zentrale ant- wortet mit 2 akustischen Signalen, einer Pause und wieder 2 akustischen Signalen und dem Rücksetzen der Power-LED in grünem Dauerleuchten. Nach dieser Signalisierung, die Reset-Taste wieder loslassen. Die Tabelle sowie der dazugehörige Flash- speicher im Gerät sind nun gelöscht. Angezeigt wird dieses durch dauerhaftes Leuchten der POWER-LED. An den zugehörigen Sensor-LED`s sollte keines aufleuchten. Codierung Zum Einlernen der jeweiligen Sensoren werden die Schritte wie folgt benötigt: Das Pairing kann nun über kurzes Drücken der Reset/ Lern-Taste initiiert werden. Dies wird über ein kurzes akustisches Signal und einem Blinken aller LED`s in Grün angezeigt. Nun werden die Sender einzeln gepaired. Hier wird die Set-Taste des jeweiligen Sensors betätigt, dass vom Sensor mit rot-grünem Blinken retourniert wird. (Das gleiche LED-Signal wird auch für das Ab- laufen der SET Routine angezeigt) In ca. 10 Sekunden wird dann von der Zentrale an den LED`s angezeigt, welche Sensorart eingelernt wurde und gemäß der Anzahl der Sensoren die schon eingelernt wurden ertönt noch einmal ein oder mehrere akustische Signale. ACHTUNG! Eine Verundung der Sensoren wird erzeugt, indem bei allen Sendern, außer dem letzten, der Jumper in UND-Position gesetzt wird. Der Jumper des letzten Senders muss in ODER-Position gesetzt sein. Ein Abschließendes des Anlernvorgangs ist gescheitert, wenn der zuletzt angelernte Sender mit dem Jumper in UND-Position gesetzt ist und danach ein Ofensender angelernt werden soll. Die Zentrale meldet dann einen Fehler (3 kurze Pieptone, 3 lange Pieptöne, 3 kurze Pieptöne) und der Anlernvorgang muss komplett wiederholt werden.

Wenn dies geschehen ist, kann ein weiterer Sensor eingelernt oder gewartet werden, der Lernvorgang wird automatisch 50 Sekunden nach dem zuletzt ange- lernten Sender beendet. Dies wird durch 2 aufeinander folgende akustische Triple-Signale und das Verändern der POWER-LED in stetiges grün und der korrespon- dierenden Sensor-LED in den jeweiligen Status angezeigt. Die Abluftsteuerung ist jetzt eingerichtet und funktionstüchtig. Im Betrieb des Systems ist zu beachten, dass die Fenster- und Rollladensensoren ihren Status an die Zentrale übergeben haben wenn sie nach ca. 5 Sek. zweimal grün blinken. Wenn der jeweilige Sensor zweimal rot blinkt wurde der Status nicht hinreichend übertragen. Der Sender sendet dann zyklisch alle 50 Sekunden erneut an die Zentrale, bis die Zentrale eine Bestätigung an den Sender übertragen hat. Beim Ofensensor wird der Status alle 180 Sekunden abgefragt. Sobald sich der Status ändert, wird dies sofort an die Zentrale gemeldet. Die Zentrale entscheidet über die Freigabe der Relais je nach Zustand der angelernten Sender. Funktionsprüfung der Anlage (Beispiel AS-7020/30/40 und AS-F20 Fenster-Sender)

• Abluftgerät einschalten und Fenster öffnen. Am Sen- der blinkt die grüne Leuchtdiode kurz auf und am Empfänger leuchtet jetzt die grüne Leuchtdiode permanent. Das Abluftgerät wird eingeschaltet.

• Fenster schließen, Abluftgerät schaltet ab. Am Sender blinkt die rote Leuchtdiode kurz auf und am Empfänger leuchtet die rote Leuchtdiode permanent. Das Abluft- gerät wird ausgeschaltet.

• Ihre Anlage ist nach dieser Funktionsprüfung betriebs- bereit. Wiederholen Sie zu Ihrer Sicherheit diese Funktionsprüfung in regelmäßigen Abständen.00

Status und Fehlermeldungen Varianten AS-7020 / AS-7030 / AS-7040 Status AS-7020 Fenster offen Fenster geschlossen Alle Batterie Warnung Batterie leer AS-7030 Fenster offen Fenster geschlossen Ofen-Sender

Fenster-Sender 1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken 3x schnell blinken, neuer Kommuni- kationsversuch. Zentrale nicht erreicht, beendet nach 3 Versuchen den Verbindungsaufbau

1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken Rollladen-Sender

Nicht vorhanden Zentrale (Akustisch)

Bei Fenster offen stetig GN mit blinkendem RT. Bei Fenster geschlossen blinkendes RT. LED Power blinkt RT. Blinkende Status LED Fenster RT LED Fenster stetig GN LED Fenster stetig RT Zentrale (Relais) Stromkreis geschlossen Stromkreis unterbrochen

Relais gemäß des Zustandes (siehe Fenster offen/zu) Stromkreis unterbrochen Stromkreis geschlossen Stromkreis unterbrochen, wenn Ofen an

Status Ofen aus Ofen an Alle Batterie Warnung Batterie leer AS-7040 Fenster offen Fenster geschlossen Ofen-Sender 1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall) 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall)

3x schnell blinken, neuer Kommunikations- versuch. Zentrale nicht erreicht, beendet nach 3 Versuchen den Verbindungsaufbau

1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken Rollladen-Sender

Zentrale (Akustisch)

1x Beep wenn Fenster zu

Bei Ofen/Fenster an/ offen stetig GN mit blinkendem RT. Bei Ofen/Fenster aus/ geschlossen blinkendes RT. LED Power blinkt RT. Blinkende Status LED Ofen/Fenster RT LED Fenster stetig GN LED Fenster stetig RT Zentrale (Relais) Stromkreis geschlossen Stromkreis unterbrochen, wenn Fenster zu

Relais gemäß des Zustandes (siehe Fenster offen/zu) Stromkreis unterbrochen Stromkreis geschlossen Stromkreis unterbrochen, wenn Ofen an und Rollladen zuDE

Status Ofen aus Ofen an Rollladen offen Rollladen geschlossen Alle Batterie Warnung Batterie leer Ofen-Sender 1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall) 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken (3 Min. Abtastintervall)

3x schnell blinken, neuer Kommunikations- versuch. Zentrale nicht erreicht, beendet nach 3 Versuchen den Verbindungsaufbau

1x langsam GN blinken Nach korrekter Rückmeldung 2x schnell blinken 1x langsam RT blinken Nach korrekter Rückmeldung 2x schnell blinken

Zentrale (Akustisch)

1x Beep wenn Fenster zu

1x Beep wenn Rollladen zu

Bei Ofen an/Fenster offen/ Rollladen offen stetig GN mit blinkendem RT. Ansonsten blinkendes RT. LED POWER blinkt RT Blinkendes Status LED Ofen/ Fenster/ Rollladen RT Zentrale (Relais) Stromkreis geschlossen Stromkreis unterbrochen, wenn Fenster und Rollladen zu Stromkreis geschlossen Stromkreis unterbrochen, wenn Ofen an

Relais gemäß des Zustandes (siehe Fenster offen/zu) Stromkreis unterbrochenDE

Hinweise Unter Einwirkung von starken elektrischen, mag- netischen oder hochfrequenten Feldern (Entladungen, Mobiltelefonen, Funkanlagen, Handys, Mikrowellen) kann es zu Funktionsbeeinträchtigungen der Geräte (des Gerätes) kommen. CE Konformität Wir bestätigen die Konformität der Geräte nach der europäischen Richtlinie 2014/30/EU EMV-RL zur elektromagnetischen Verträglichkeit sowie zu der Niederspannungsrichtlinie-RL 2014/35/EU. Technische Daten Netzspannung (Zentrale): 230 V ~ , 50/60 Hz, ca. 2 W Schaltleistung: 1800 W, 8A, bei cos Phi=1 Funk-Reichweite: bis 50 m Funk-Frequenz: 868,350 MHz Schutzklasse: IP 20, nur für trockene Räume Batterien: (Fenster-Sender AS-F20): 1 x Größe CR2477 Batterien (Rolladen-Sensor AS-R40): 1 x Größe CR2477 Batterien (Ofen-Sender AS-T30): 2 x Größe AA/Mignon/LR6 Alkaline

2 JAHRE BESCHRÄNKTE GARANTIE

Es wird für die Dauer von 2 Jahren ab Kaufdatum gewährleistet, dass dieses Produkt frei von Defekten in den Materialien und in der Ausführung ist. Dies trifft nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instandgehalten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau irgendeines Teils des Gerätes begrenzt und gelten nur unter der Bedingung, dass keine unbefugten Veränderungen oder versuchte Repara- turen vorgenommen wurden. Ihre gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt. Bitte beachten Sie! Es besteht kein Anspruch auf Garantie in u. a. folgenden Fällen:

• leere Batterien oder defekte Akkus

• falsche Codierung/Kanalwahl

• Störungen durch andere Funkanlagen (z.B. Handybetrieb)

• Fremdeingriffe/-wirkungen

• Mechanische Beschädigungen

• Feuchtigkeitsschäden

• Kein Garantie-Nachweis (Kaufbeleg) Haftungsbeschränkung Der Hersteller ist nicht für den Verlust oder die Beschä- digung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirekt aus der Störung dieses Produktes resultieren. Änderungen ohne Ankündigung vorbehalten. Im Rahmen unserer Produktpflege und Geräte- optimierung kann der Inhalt von den Verpackungs- angaben abweichen.DE

Sicherheitshinweise Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nicht- beachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Verwenden Sie dieses Produkt nicht in Krankenhäu- sern oder sonstigen medizinischen Einrichtungen. Obwohl dieses System nur relativ schwache Funksig- nale aussendet, könnten diese dort zu Funktions- störungen von lebenserhaltenden Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen. Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Keine eigenen Reparaturversuche durchführen! Zerlegen Sie das Produkt nicht! Es besteht die Ge- fahr eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden. Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht- oder Nasswerden des Geräts. In gewerblichen Einrichtungen sind die Unfallverhü- tungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten. Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben. Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.DE

Diese Bedienungsanleitung ist eine Publikation der Protector GmbH An den Kolonaten 37 D-26160 Bad Zwischenahn Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.24
