BEDIENUNGSANLEITUNG AS-410 Protector

BETRIEBSANLEITUNG 02

OPERATING INSTRUCTIONS 12

Zentrale (Empfänger)

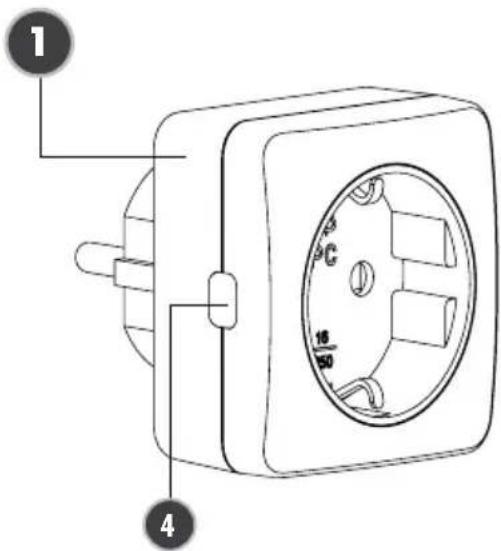

(1) Funk-Empfänger (Steckdose)
(2) Funk-Sender mit Reed-Kontakt (Fenster)
(3) Magnetgehäuse für Fenster-Sender (3a,b,c)
(U) Unterlegscheibe

FUNK-EMPFÄNGER FÜR DIE STECKDOSE

(4) LED und Code-Taste

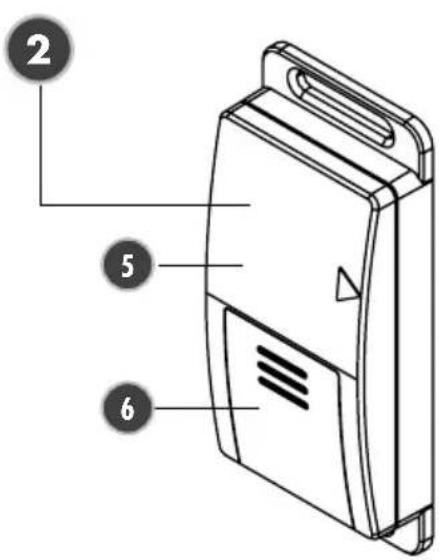

FUNK-SENDER FÜR DAS FENSTER

(5) Sendekontroll-LED
(6) Batteriefachdeckel

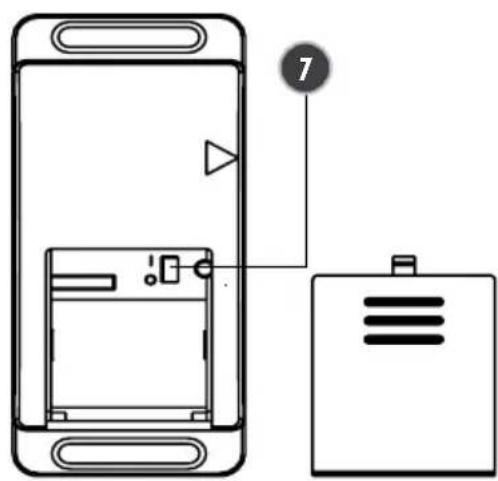

(7) Schiebeschalter Sender ON/OFF

Fenster-Sender

Sie können den Fenster-Sender und das Magnetgehäuse wahlweise mit beigefügten Klebepads oder Schrauben befestigen. Bei Verwendung von einem oder mehreren Unterlegteilen beim Magnetgehäuse, z.B. zum Ausgleich von Fensterrahmen, empfehlen wir den Fenster-Sender und das Magnetgehäuse mit Schrauben zu befestigen, um ein versehentliches Abfallen zu vermeiden.

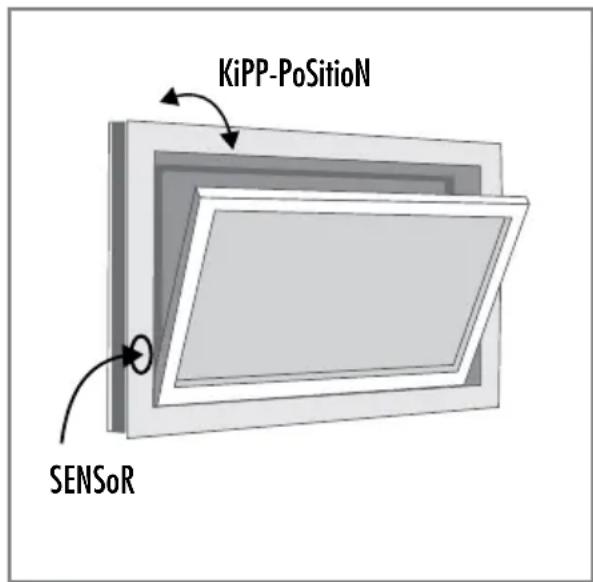

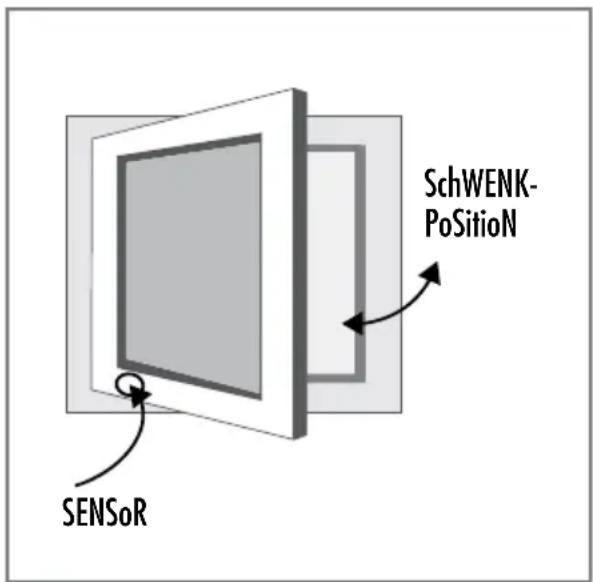

FENSTER GEÖFFNET

FENSTER GESCHLOSSEN

Wir danken Ihnen für den Kauf der PROTECTOR Funk-Abluftsteuerung AS-410.

Die Bedienungsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

ALLGEmEINES

Sie können dieses Gerät als Abluftsteuergerät einsetzen, welches als Hilfsmittel zur Überwachung der Frischluftzufuhr bei Inbetriebnahme eines Abluftgerätes (Dunstabzugshaube, Ventilator, etc...) dient. Die Selbstüberwachung zur Sicherstellung der Frischluftzufuhr kann hiermit nicht ersetzt, sondern nur unterstützt werden. Dieses Gerät schaltet das Abluftsystem nur dann ein, wenn ein Druckausgleich durch Öffnen eines Fensters oder einer Tür erfolgt. Damit kann die zusätzlich nachströmende Frischluft aus dem Außenbereich angesaugt werden.

Außerdem können Sie mit diesem Gerät auch wahlweise Geräte oder Leuchten EIN oder AUS schalten, wenn z.B. eine Tür oder ein Fenster geschlossen oder geöffnet wird. Dadurch lassen sich z.B. die Energiekosten für Heiz- oder Klimageräte deutlich senken.

AChTUNG!

Der Rollladen muss bei Benutzung dieses Gerätes als Abluftsteuerung geöffnet sein, da sonst nicht genug Frischluft nachströmen kann!

mINdESTöffnung dES FENSTERS

Diese richtet sich nach:

a. Der Leistung des Abluftgerätes in m³/h
b. Der Größe des zu öffnenden Fensters in m²
c. Der Größe des Öffnungsspalts am Fenster in cm (siehe Tabelle 1, Seite 5)

In den meisten Küchen sind rechteckige Kipp-Schwenk-fenster eingebaut. Sollte es sich bei dem Fenster um ein z.B. rundes Format handeln, fragen Sie bitte den Installateur und Heizungsbauer oder Elektroinstallateur nach der Berechnung der Mindestöffnung. Die erforderliche Mindestöffnung des rechteckigen Fensters ist als Beispiel in der Tabelle für Kipp-Schwenkstellung ersichtlich.

1. Ermitteln Sie die Abluftluftleistung Ihres Abluftgerätes in m³/h. Sie finden die Abluftluftleistung auf dem Typenschild oder in der Betriebsanleitung Ihres Abluftgerätes (z. B. Dunstabzugshaube).

2. Messen Sie die innere Breite und Höhe des Fensters und errechnen Sie die Fenstergröße in m². (Breite x Höhe = m²; Beispiel: 0,8 m x 1,0 m = 0,8m²) = Fenstergröße

BERECHNUNGSTABELLE ZUR BESTIMMUNG DER MINDESTSPALTÖFFNUNG IHRES FENSTERS

(Tabelle 1)

		Fensterfläche in m^2
	m^2	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5
	cm^2	2000	3000	4000	5000	6000	7000	8000	9000	10000	11000	12000	13000	14000	15000
		Maximal Zulässige Abluftluftleistung in m3/h
Spalt-Öffnungsmäß	5 cm	199	252	297	337	373	406	437	466	493	519	544	568	591	613
	6 cm	246	311	365	413	456	495	532	567	600	631	661	690	717	744
	7 cm	294	369	432	488	538	585	628	668	707	743	778	811	843	874
	8 cm	342	427	500	563	621	674	723	770	813	855	895	933	970	1005
	9 cm	389	486	567	639	704	763	819	871	920	967	1012	1055	1096	1136
	10 cm	437	544	635	714	786	852	914	972	1027	1079	1128	1176	1222	1266
	11 cm	485	603	702	790	869	942	1009	1073	1133	1191	1245	1298	1348	1397
	12 cm	532	661	770	865	951	1031	1105	1174	1240	1302	1362	1419	1475	1528

1. Bestimmen Sie anhand der Tabelle aus der Abluftluftleistung und der Fenstergröße das Spalt-Öffnungsmaß (Mindestspaltöffnung Ihres Fensters).
2. Messen Sie in der Kippstellung die obere innere Fenster-Spaltgröße in cm. Die Spaltgröße Ihres Fensters darf das ermittelte Spalt-Öffnungsmaß nicht unterschreiten! Eine größere Spalt- oder Fensteröffnung ist von Vorteil.
3. Unterschreitet die Spaltgröße des Fensters den zulässigen Wert für das Spalt-Öffnungsmaß entsprechend der Tabelle, so kann das Fenster eventuell nur in der Schwenkposition das erforderliche Öffnungsmaß erreichen. Auch in der Schwenkposition muss eine Mindestspaltgröße erreicht werden. Der Fenster-Sender muss so angebracht sein, dass die Mindestspaltgröße gesichert ist. Wir empfehlen, die Mindestspaltgröße mit Hilfe eines Abstandhalters zu fixieren.

CODIERUNG ABLUFTSTEUERUNG

Der Funk-Sender ist werkseitig nicht codiert und muss bei der ersten Inbetriebnahme an den Funk-Empfänger angelernt werden.

Bitte die Reihenfolge der folgenden Schritte beachten und den Sender sowie den Magneten griffbereit halten!

1. Legen Sie im Funk-Sender die Batterie polrichtig (CR2032) ein und schieben Sie den Schalter (7) in Position „I“ um den Funk-Sender einzuschalten. Die LED (5) am Funk-Sender leuchtet kurz auf.
2. Stecken Sie den Stecker des zu schaltenden Gerätes (z.B. Dunstabzugshaube) in den Funk-Empfänger.
3. Danach stecken Sie den Funk-Empfänger in eine Netzsteckdose. Die LED (4) blinkt bei ordnungsgemäßer Funktion des Funk-Empfängers für 30 Sekunden grün. Während dieser Zeit befindet sich der Funk-Empfänger im Lernmodus und es kann ein Funk-Sender angelernt werden.
4. Betätigen Sie den Funk-Sender innerhalb dieser 30 Sekunden, indem Sie den Magnet (3) einmal an den Funk-Sender (2) in Höhe der Pfeilmarkierung halten und wieder entfernen. Am Funk-Empfänger endet das Blinken der LED (4) und der Anlernvorgang wird abgeschlossen.
5. Jetzt ist der Funk-Sender am Funk-Empfänger angelernt und die AS-410 ist einsatzbereit.

i HINWEIS

Nach jedem Netzausfall geht der Funk-Empfänger für 30 Sekunden in den Lernmodus. Wird kein neuer Funk-Sender angelernt, bleibt die alte Codierung erhalten.

WEITERE FUNK-SENDER ANLERNEN (MAX. 8 STÜCK)

i HINWEIS

Weitere Funk-Sender werden nur in der Funktion „ODER“ angelernt! D.h. Fenster „1“ ODER Fenster „2“ (3-8) können geöffnet werden, um die Abluftsteuerung freizuschalten.

1. 1. Legen Sie im Funk-Sender die Batterie polrichtig ein und schieben Sie den Schalter (11) in Position „I“ um den Funk-Sender einzuschalten. Die LED (5) am Funk-Sender leuchtet kurz auf.
2. Drücken Sie am Funk-Empfänger den Taster (4) für 3 Sekunden. Die LED (4) fängt an zu blinken und der Funk-Empfänger befindet sich für 30 Sekunden im Lernmodus. Während dieser Zeit kann ein weiterer Funk- Sender an dem Funk-Empfänger angelernt werden.
3. Betätigen Sie den Funk-Sender innerhalb dieser 30 Sekunden, indem Sie den Magnet (3) einmal an den Funk-Sender (2) in Höhe der Pfeilmarkierung halten und wieder entfernen. Die im Funk-Sender eingebaute LED (5) leuchtet auf. Am Funk-Empfänger endet das Blinken der LED (4), und der Anlernvorgang wird abgeschlossen.
4. Wiederholen Sie die Schritte 1), 2) und 3) für jeden einzelnen Funk-Sender.
5. Sind max. 8 Funk-Sender angelernt, können keine weiteren hinzugefügt werden.

EINZELNE ODER ALLE FUNK-SENDER LÖSCHEN (MAX. 8 STÜCK)

Einzelnen FUNK-SENDER löschen

1. Drücken Sie am Funk-Empfänger den Taster (4) für 3 Sekunden. Die LED (4) fängt an zu blinken.
2. Aktivieren Sie den zu löschenden Funk-Sender, indem Sie den Magnet (3) einmal an den Funk-Sender (2) in Höhe der Pfeilmarkierung halten und wieder entfernen. Am Funk-Empfänger endet das Blinken der LED (4) und der Löschvorgang für den einzelnen Funk-Sender wird abgeschlossen.

Alle FUNK-SENDER löschen (Werkseinstellung)

1. Drücken Sie am Funk-Empfänger den Taster (4) für 3 Sekunden. Die LED (4) fängt an zu blinken.
2. Drücken Sie erneut den Taster (4) für 3 Sekunden. Am Funk-Empfänger endet das Blinken der LED (4) und der Löschvorgang für alle Funk-Sender wird abgeschlossen.

mONTAGE DES FUNK-EmPFÄNGERS

Stecken Sie den Funk-Empfänger der AS-410 in eine Netz-Steckdose. Stecken Sie das zu schaltende Gerät in die Steckdose des Funk-Empfängers.

i hINWEIS

Der Funk-Empfänger sollte nicht hinter einer Metall-Verkleidung montiert werden, hierdurch wird die Reichweite eingeschränkt.

AchtUNG!

Prüfen Sie immer, ob die Leistungsaufnahme des angeschlossenen Gerätes kleiner oder gleich der Schaltleistung ist.

mONTAGE DES FUNK-SENdERS

Entfernen Sie durch leichten Druck und gleichzeitiges Schieben in Pfeilrichtung den Batteriefachdeckel (6). Legen Sie die Batterie (CR2032) polrichtig (Pluspol nach oben) in den Funk-Sender ein und schieben Sie den Schalter (7) in Position „I“ um den Funk-Sender einzuschalten. Schieben Sie den Batteriefachdeckel wieder auf das Sendergehäuse.

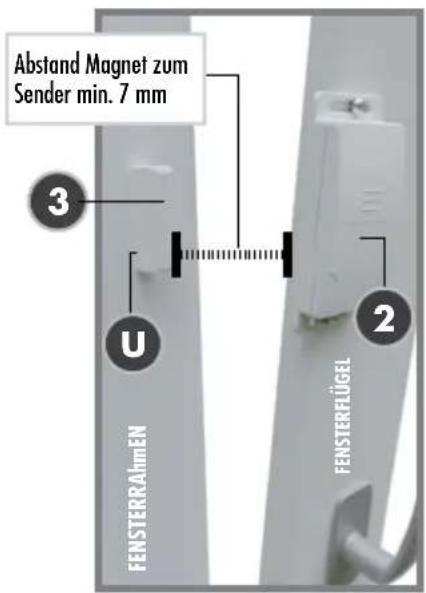

Montieren Sie den Funk-Sender (2) am Fensterflügel des zu überwachenden Fensters. Achten Sie dabei darauf, dass das Mindest-Spaltöffnungsmaß berücksichtigt wird (siehe "Mindestöffnung des Fensters").

1. Zum Befestigen des Funk-Senders können Sie entweder die beiden mitgelieferten Klebepads verwenden oder 2 Schrauben, welche durch die beiden Laschen am Funk-Sender gesteckt und in den Fensterflügel geschraubt werden. Bevor Sie den Funk-Sender verschrauben, vergewissern Sie sich, dass die Position des Funk-Senders korrekt ist.

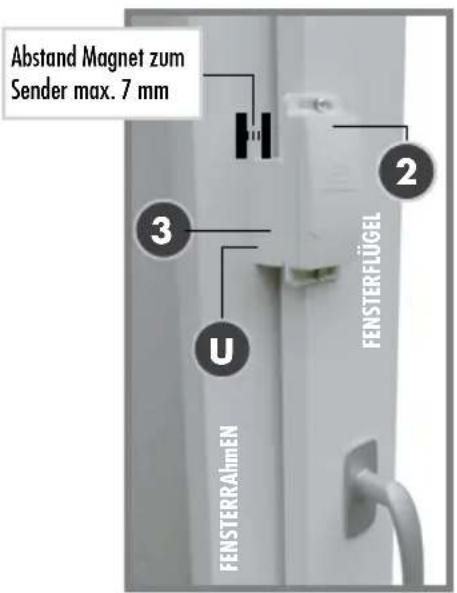

2. Befestigen Sie das Magnetgehäuse (3) so hinter dem Funk-Sender am Fensterrahmen, dass bei geschlossenem Fenster der Abstand zwischen Magnetgehäuse und der Pfeilmarkierung des Funk-Senders maximal 7mm beträgt. Das Magnetgehäuse kann entweder mit dem beigelegten Klebepad oder mit einer Schraube am Fensterrahmen befestigt werden. Dazu öffnen Sie das Magnetgehäuse, in dem Sie das Unterteil (3c) mit einem geeigneten Schraubendreher heraushebeln.
3. Sitzt das Magnetgehäuse nicht nah genug am Funk-Sender, können Sie den Abstand durch die mitgelieferten Unterlegteile (U) verringern.
4. Nachdem die Unterlegteile und das Gehäuseunterteil des Magnetgehäuses befestigt sind, legen Sie den Magneten (3b) wieder ein und setzen Sie dann das Gehäuseoberteil (3a) wieder auf. Achten Sie dabei darauf, dass das Gehäuseoberteil richtig einrastet.

FUNKTIONSPRÜFUNG

1. Fenster öffnen
2. Abluftgerät einschalten > Abluftgerät muss anlaufen
3. Fenster schließen > Abluftgerät muss abschalten

FEHLFUNKTIONEN

In Einzelfällen kann es durch Überschneidung mit anderen, ähnlichen Funkgeräten zu Fehlfunktionen kommen. Im Normalfall reicht es, wenn Sie die Platzierung der Komponenten überprüfen und ggf. verändern.

TECHNISCHE DATEN

Netzspannung: 230 V \~ , 50/60 Hz, ca. 1 W

Schaltleistung: 1800 W / 8A bei cos Phi = 1

Funk-Reichweite: bis 50 m

Frequenz: 433,92 MHz

Sendeleistung: < 5mW

Schutzklasse: IP 20 nur für trockene Räume

Batterie (Sender) CR2032 (Lebensdauer ca. 1 Jahr)

ACHTUNG!

Keine eigenen Reparaturversuche durchführen!

2 JAHRE BESCHRÄNKTE GARANTIE

Es wird für die Dauer von 2 Jahren ab Kaufdatum gewährleistet, dass dieses Produkt frei von Defekten in den Materialien und in der Ausführung ist. Dies trifft nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instandgehalten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau irgendeines Teils des Gerätes begrenzt und gelten nur unter der Bedingung, dass keine unbefugten Veränderungen oder versuchte Reparaturen vorgenommen wurden. Ihre gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt.

Bitte beachten Sie!

Es besteht kein Anspruch auf Garantie in u. a. folgenden Fällen:

• Bedienungsfehler
  • Leere Batterien oder defekte Akkus
  • Falsche Codierung/Kanalwahl
• Störungen durch andere Funkanlagen (z.B. Handybetrieb)
  • Fremdeingriffe/-wirkungen
• Mechanische Beschädigungen
• Feuchtigkeitsschäden
  • Kein Garantie-Nachweis (Kaufbeleg)

Haftungsbeschränkung

Der Hersteller ist nicht für den Verlust oder die Beschädigung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirekt aus der Störung dieses Produktes resultieren. Änderungen ohne Ankündigung vorbehalten. Im Rahmen unserer Produktpflege und Geräteoptimierung kann der Inhalt von den Verpackungsangaben abweichen.

SICHERHEITSHINWEISE

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Der Aufbau der Zentrale entspricht der Schutzklasse 1. Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V AC/ 50Hz) des öffentlichen Versorgungsnetzes verwendet werden. Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

Verwenden Sie dieses Produkt nicht in Krankenhäusern oder sonstigen medizinischen Einrichtungen. Obwohl dieses System nur relativ schwache Funksignale aussendet, könnten diese dort zu Funktionsstörungen von lebenserhaltenden Systemen führen. Gleiches gilt möglicherweise in anderen Bereichen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Zerlegen Sie das Produkt nicht!

Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.

Das Gerät ist nur für trockene Innenräume geeignet (keine Badezimmer o.ä. Feuchträume). Vermeiden Sie das Feucht oder Nasswerden des Geräts.

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

Diese Bedienungsanleitung ist eine Publikation der

Protector GmbH

An den Kolonaten 37

D-26160 Bad Zwischenahn

Diese Bedienungsanleitung entspricht dem technischen

Stand bei Drucklegung. Änderung in Technik und

Ausstattung vorbehalten.

Batterien und Akkus dürfen nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, bei einer Sammelstelle oder im Handel abzugeben, damit sie umweibgerecht entsorgt werden können.

Batterien und Akkus bitte nur entladen abgeben.

An den Kolonaten 37 D-26160 Bad Zwischenahn

Hiermit erklärt die Firma Protector GmbH, dass dieses Gerät den folgenden Richtlinien entspricht:

RoHS 2011/65/EU, LVD 2014/35/EU, EMC 2014/30/EU, RED 2014/53/EU

Die KONFORMITÄTSERKLÄRUNG kann unter folgender Adresse abgerufen werden:

http://www.protector24.de/download/ce/as410ce.pdf
