Producttype	Afstandsbediening / ventilatieregelaar
Voeding ontvanger	230 V ~, 50/60 Hz, ca. 1 W
Schakelvermogen	1800 W / 8 A (cos φ = 1)
Radiobereik	Tot 50 m
Frequentie	433,92 MHz
Beschermingsklasse	IP20 (alleen droge ruimtes)
Batterij raamzender	1 x 3 V Lithium CR2477 (levensduur ca. 2 jaar)
Batterijen kachelzender	3 x 1,5 V alkaline AAA (levensduur ca. 2 jaar)
Maximale temperatuur sensor	400 °C
Maximaal verwarmingsvermogen kachel	4,5 kW
Siliconenkabel bestand tot	150 °C
Hoofdfuncties	Raamopeningsbewaking, kacheltemperatuurdetectie, automatische schakeling van afzuigkap/ventilator
Inleren zenders	Via testknop ontvanger en activeren zender
Max. aantal zenders	2 raamzenders + 2 kachelzenders
Veiligheid	Minimale afstand sensor-kachel: 50 cm; niet installeren achter metalen bekleding
Onderhoud en reiniging	Reinigen met een droge doek; batterijen controleren en vervangen indien nodig
Garantie	2 jaar beperkt
Repareerbaarheid	Niet proberen zelf te repareren; neem contact op met een specialist
Meegeleverde accessoires	Ontvanger, raamzender met magneet, kachelzender met thermische sensor, vulplaatjes, dubbelzijdig plakband, schroeven

Veelgestelde vragen - AS-5030 Protector

Hoe installeer ik de raamzender?

Monteer de raamzender (6) en de magneet (8) op het raamkozijn en het raamvleugel zodanig dat de afstand tussen de twee delen minder dan 7 mm is. Gebruik de meegeleverde vulplaatjes om de opening aan te passen. Plaats de CR2477-batterij in de zender met de juiste polariteit. Bevestig de behuizingen met dubbelzijdig plakband of schroeven.

Hoe programmeer ik de zenders met de ontvanger?

Sluit de afzuigkap aan op de ontvanger en monteer de polarisatiebeveiliging (S). Sluit de ontvanger aan op het elektriciteitsnet. Druk 2 seconden op de testknop (2) tot de net-LED knippert. Plaats de batterij in de raamzender en breng de magneet dicht bij de behuizing: de raam-LED op de ontvanger gaat branden. Herhaal de procedure voor de kachelzender door op de statusknop te drukken.

Wat te doen als de afzuigkap niet aangaat wanneer ik het raam open?

Controleer of de batterijen van de zenders geladen en correct geplaatst zijn. Zorg ervoor dat de afstand tussen de raamzender en de magneet minder dan 7 mm is. Controleer of de ontvanger van stroom is voorzien (net-LED brandt). Als de raam-LED rood brandt, is het raam gesloten; als deze rood en groen brandt, is de ontvangst verloren.

Wat is de minimale raamopening die vereist is?

De minimale opening hangt af van het afvoervermogen van de afzuigkap (m³/h) en de oppervlakte van het raam (m²). Gebruik de rekentabel in de handleiding. Bijvoorbeeld, voor een afzuigkap van 300 m³/h en een raam van 0,8 m² is de minimale opening ongeveer 6 cm in gekantelde stand.

Hoe installeer ik de kachelzender?

Boor een gat van 4 mm in het uitlaatkanaal (koude kachel). Bevestig de beugel met de meegeleverde schroeven. Steek de temperatuursensor (10) tot aan de aanslag en draai de zijschroef vast. Monteer de zender op minstens 50 cm van het kanaal, met schroeven of dubbelzijdig plakband. Sluit de kabel van de sensor aan op de zender.

Wat betekenen de LED's op de ontvanger?

De net-LED (3) geel brandend geeft normaal bedrijf aan. De raam-LED (4) groen brandend = raam open, rood brandend = raam gesloten, rood+groen brandend = ontvangst verloren. De kachel-LED (5) groen brandend = kachel koud, rood brandend = kachel warm, rood+groen brandend = ontvangst van kachelzender verloren.

Hoe vervang ik de batterij van de raamzender?

Open het deksel van het batterijvak door te drukken en te schuiven in de richting van de pijl. Verwijder de oude batterij en plaats een nieuwe lithium CR2477-batterij met de juiste polariteit. Sluit het deksel. De LED van de zender knippert kort ter bevestiging.

Kan ik meerdere zenders toevoegen?

Ja, u kunt maximaal 2 raamzenders en 2 kachelzenders registreren. Ga te werk zoals bij de eerste programmering: druk 2 seconden op de testknop van de ontvanger en activeer vervolgens elke nieuwe zender.

Waarom stopt de afzuigkap terwijl het raam open is?

Dit kan gebeuren als de temperatuur van de kachel boven 38 °C komt en het raam sluit. Het systeem schakelt de afzuigkap uit om terugstroming te voorkomen. Controleer ook of de zenders correct zijn gekoppeld en het radiobereik niet wordt geblokkeerd.

Hoe verwijder ik een reeds geregistreerde zender?

Om een individuele zender te verwijderen: druk 2 seconden op de testknop van de ontvanger tot de net-LED knippert, activeer vervolgens de te verwijderen zender. Om alle zenders te verwijderen: druk 2 seconden op de testknop, dan nogmaals 2 seconden zonder verdere actie.

GEBRUIKSAANWIJZING AS-5030 Protector

Om beschadiging van de ovensensor (10) te voorkomen, moet tijdens de installatie een minimale afstand van 50 cm tot de oven worden aangehouden.

Montagehandleiding en gebruiksaanwijzing voor afzuigbesturing Model AS 5030.3 (draadloze versie)

Wij danken u voor de aankoop van de sturing afvoerlucht AS-5030.3 van PROTECTOR.

De gebruikershandleiding maakt deel uit van dit apparaat. Deze bevat belangrijke instructies voor de veiligheid, het gebruik en het onderhoud. Lees vóór gebruik aandachtig alle gebruikers- en veiligheidsinstructies van het apparaat. Gebruik het apparaat enkel zoals beschreven en enkel voor het bestemde gebruik. Geef bij overdracht van het apparaat aan derden steeds alle documenten door.

ALGEMEEN

U kunt dit toestel als controller afvoerlucht inzetten, als hulpmiddel voor de controle op de aanvoer van verse lucht bij het in gebruik nemen van een toestel voor afvoerlucht (afzuigkap, ventilator, enz.). De zelfcontrole voor het garanderen van de toevoer van frisse lucht kan hiermee niet vervangen worden maar enkel ondersteund. Dit toestel schakelt het afzuigsysteem enkel dan aan wanneer een opheffing van drukverschil door het openen van een venster of een deur ontstaat. Daarmee kan dan de bijkomende binnenstromende verse lucht van buiten aangezogen worden.

OPGELET: De rolluiken moeten bij gebruik van dit toestel als sturing afvoerlucht geopend zijn omdat anders niet genoeg verse lucht kan nastromen!

LEGENDE

1 AS 5030.3 ontvanger

2 Test-knop test/codering
3 LED, Netz' (NET)
4 LED raam (ROOD = gesloten / GROEN = open)
5 LED verbrandingstoestel (ROOD = toestel warm / GROEN = toestel koud)
S Stekkerbeveiliging

6 Raam-zender

7 LED status
8 Magneet voor raam-zender
U Onderlegplaatjes

9 Verbrandingstoestel-zender

10 Temperatuurgevoelige sensor
11 Status-knop verbrandingstoestel-zender
12 LED verbrandingstoestel warm
13 LED verbrandingstoestel koud
14 Deksel batterijcompartiment

15 Afvoerpijp
16 Doorvoergat (4 mm)
17 Bevestigingsgaten (2 mm)
H Montagebeugel

GEBRUIK VAN EXTRA ZENDERS

Het apparaat kan worden uitgebreid met een raam- en een verbrandingstoestel-zender, waardoor de afzuigkap niet langer gebonden is aan een enkel raam of verbrandingstoestel. Elke raam-zender kan het afzuigtoestel inschakelen en elke verbrandingstoestel-zender kan het afzuigtoestel uitschakelen.

INSTALLATIE VAN DE ONTVANGER

Steek de ontvanger van de AS-5030.3 in een stopcontact. Steek het te schakelen apparaat in het stopcontact van de ontvanger en schroef de stekkerbeveiliging (S) vast. Zodra de LED „NETZ“ (NET) (3) op de ontvanger brandt, is deze klaar voor gebruik.

Opmerking: Monteer de ontvanger niet achter een metalen plaat/paneel, hierdoor kan de reikwijdte beperkt worden.

LET OP: Controleer altijd, of het opgenomen vermogen van het aangesloten apparaat kleiner of gelijk is aan het schakelvermogen.

Berekeningstabel voor het bepalen van de minimale kieropening van uw raam (tabel 1)

INSTALLATIE VAN DE RAAM-ZENDER

Voorbereiding

Monteer de raam-zender (6) en magneet (8) zodanig op het bovenste deel van het raamkozijn en de raamvleugel, dat de afstand tussen beide behuizingen overal kleiner is dan 7 mm. Gebruik de meegeleverde onderlegplaatjes (U) om de afstand aan te passen.

1. Breng de batterij aan in het onderste deel van de raam-zender (6) en let daarbij op de juiste polariteit. Opmerking: Let erop, dat u de batterij van de zender op de metalen lip plaatst en niet eronder schuift.
2. Bepaal een geschikte plaats voor de raam-zender en de magneet en maak de hechtvlakken schoon. Installeer het onderste deel van de behuizing van de raam-zender (6) op de uitgekozen plaats met behulp van de meegeleverde dubbelzijdige plakstrip. In het onderste deel van de behuizing zit een gat, zodat de raam-zender eventueel ook op het raamkozijn kan

		vensteroppervlakte in m^2
	m^2	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5
	cm^2	2000	3000	4000	5000	6000	7000	8000	9000	10000	11000	12000	13000	14000	15000
		maximaal toegelaten luchtafvoerprestatie in m^3/h
maat van de opening	5 cm	199	252	297	337	373	406	437	466	493	519	544	568	591	613
	6 cm	246	311	365	413	456	495	532	567	600	631	661	690	717	744
	7 cm	294	369	432	488	538	585	628	668	707	743	778	811	843	874
	8 cm	342	427	500	563	621	674	723	770	813	855	895	933	970	1005
	9 cm	389	486	567	639	704	763	819	871	920	967	1012	1055	1096	1136
	10 cm	437	544	635	714	786	852	914	972	1027	1079	1128	1176	1222	1266
	11 cm	485	603	702	790	869	942	1009	1073	1133	1191	1245	1298	1348	1397
	12 cm	532	661	770	865	951	1031	1105	1174	1240	1302	1362	1419	1475	1528

worden vastgeschroefd. Verwijder daartoe de printplaat voorzichtig uit het onderste deel van de behuizing en schroef de behuizing vast met de meegeleverde schroef. Plaats daarna de printplaat weer terug.

1. Druk het bovenste deel van de behuizing van de raamzender vast op het onderste deel van de behuizing.
2. Plak het onderste deel van de magneetbehuizing (8) met behulp van de meegeleverde plakstrip vast op de uitgekozen plaats.

LET OP: De afstand tussen zender en magneet mag niet groter zijn dan 7 mm. Let er ook op, dat de verschillende onderdelen goed en stevig vastzitten.

1. Plaats de magneet en breng het bovenste deel van de magneetbehuizing (8) aan.

MINIMALE OPENING VAN HET RAAM

Voorafgaand aan de installatie moet u de minimale opening van de bewaakte raam bepalen. Deze is afhankelijk van:

a) het vermogen van het afzuigsysteem in m³/uur
b) de grootte van het te openen raam in m²
c) de grootte van de kieropening van het raam in cm (zie tabel 1)

De meeste keukens hebben rechthoekige draai-kiepramen.

Als het raam een andere vorm heeft (bijv. rond), vraag dan de (verwarmings)installateur of elektricien om de minimale opening te berekenen.

In de tabel kunt u de minimaal noodzakelijke opening van een rechthoekig raam vinden (als voorbeeld raam met draai-kiepstand).

Berekeningstabel voor het bepalen van de minimale kieropening van uw raam

1) Bepaal het afzuigvermogen van uw afzuigsysteem in m³/uur. U vindt het afzuigvermogen op het typeplaatje of in de gebruiksaanwijzing van uw afzuigsysteem (bijv. afzuigkap).
2) Meet de binnenste breedte en hoogte van het raam en bereken de grootte van het raam in m² (breedte x hoogte = m²; bijv. 0,8 m x 1,0 m = 0,8 m²) = grootte van het raam.
3) Bepaal met behulp van de tabel, uit het afzuigvermogen en de grootte van het raam, de minimale kieropening van uw raam.
4) Meet in de kiepstand de grootte van de bovenste, binnenste kier van het raam in cm. De grootte van de kier mag niet kleiner zijn dan de berekende kieropening! Een grotere kier- of raamopening is nog beter.
5) Als de kieropening van het raam kleiner is dan de minimale grootte zoals aangegeven in de tabel, dan kan de noodzakelijke opening eventueel alleen in de draaistand van het raam bereikt worden. Ook in de draaistand moet er sprake zijn van een minimale opening. Het raamcontact moet zodanig gemonteerd worden, dat de minimale kieropening gewaarborgd is. Wij raden u aan, de minimale kieropening met behulp van een afstandhouder te fixeren.

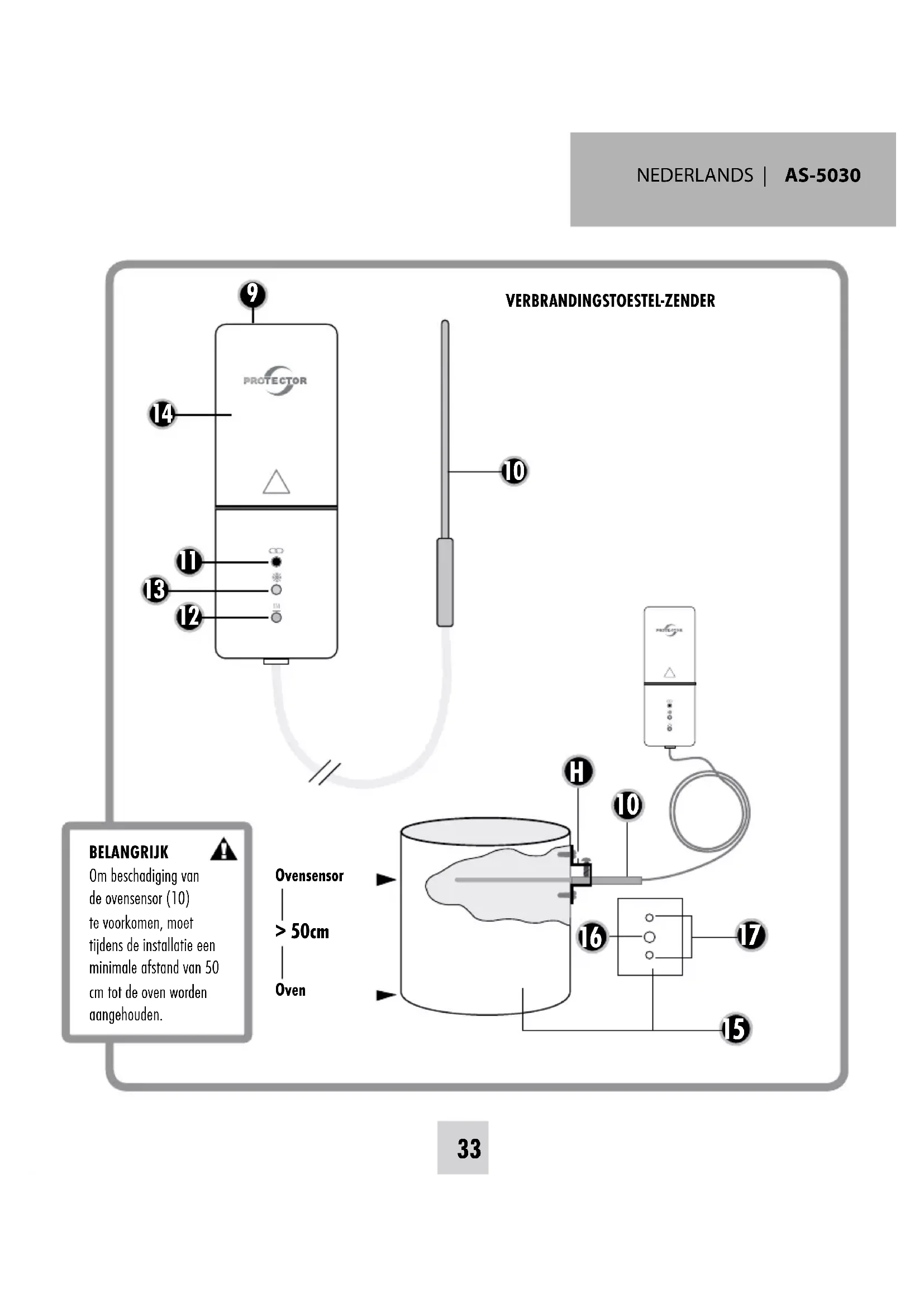

INSTALLATIE VAN DE VERBRANDINGSTO- ESTEL-ZENDER

Montagehandleiding verbrandingstoestel-zender (9) inclusief temperatuurgevoelige sensor (10)

Opmerking: Om verbranding van de huid te voorkomen, moet het verbrandingstoestel uitgeschakeld en afgekoeld zijn!

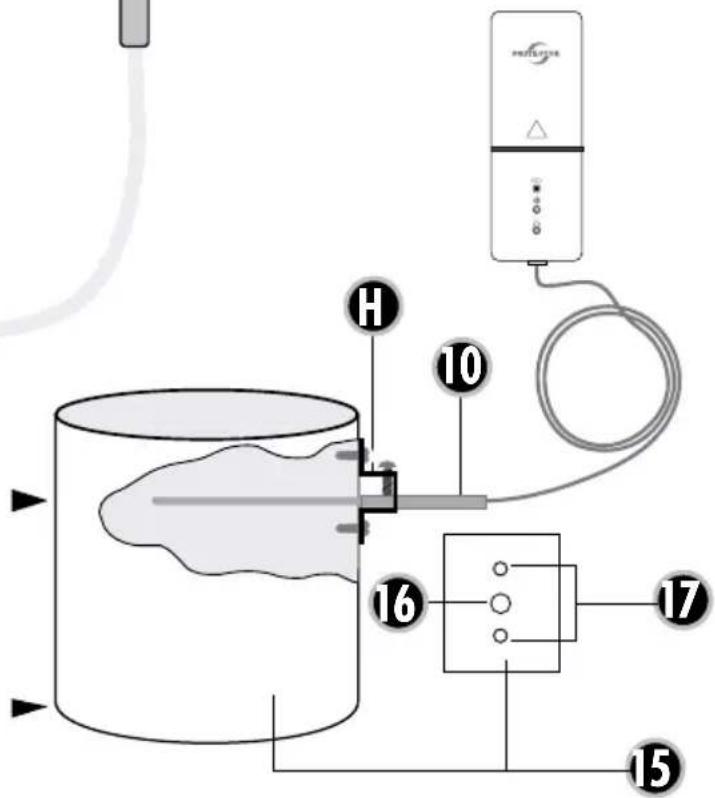

De temperatuurgevoelige sensor (10) wordt door een gat in de afvoerpijp van uw verbrandingstoestel gestoken en met behulp van de meegeleverde montagebeugel op de afvoerpijp vastgeschroefd. De zender mag niet door een metalen plaat/paneel afgeschermd worden, omdat hierdoor het radiosignaal gehinderd en de reikwijdte beperkt zouden kunnen worden.

1) Boor op een geschikte plaats een gat van 4 mm in de afvoerpijp van uw verbrandingstoestel voor (de doorvoer van) de temperatuurgevoelige sensor (10). Let erop, dat het gat zo geplaatst is, dat de temperatuurgevoelige sensor (10) na het monteren indien mogelijk niet te zien is.
2) Schuif de montagebeugel over de temperatuurgevoelige sensor (10), draai de schroef voor het vastzetten van de temperatuurgevoelige sensor (10) nog niet vast.
3) Steek de temperatuurgevoelige sensor (10) in het eerder geboorde gat in de afvoerpijp en schuif de sensor tot de aanslag naar binnen.
4) Verschuif de montagebeugel over de temperatuurgevoelige sensor (10) tot deze op de afvoerpijp rust, markeer vervolgens de twee bevestigingsgaten van de montagebeugel met een geschikte stift en trek daarna de temperatuurgevoelige sensor (10) en de montagebeugel weer uit de afvoerpijp.
5) Boor op de twee gemarkeerde punten twee gaten in de afvoerpijp met een diameter van 2 mm.

Opmerking: Bij een dubbelwandige afvoerpijp boort u voorzichtig alleen door de buitenste pijp!

6) Schroef de montagebeugel met de twee meegeleverde plaatschroeven en de beide zoëven geboorde gaten vast aan de afvoerpijp.

7) Voer nu de temperatuurgevoelige sensor (10) tot de aanslag door de montagebeugel en zet de sensor vast aan de montagebeugel met de schroef aan de zijkant. Draai de schroef niet te vast, om de temperatuurgevoelige sensor (10) niet te beschadigen.

8) Verwijder het dekseltje van het batterijcompartiment (14) door er zachtjes op te drukken en het gelijktijdig in de richting van de pijl te schuiven.
9) Bepaal een geschikte plaats voor het installeren van de verbrandingstoestel-zender (9). De afstand tussen verbrandingstoestel-zender en afvoerpijp dient ten minste 50 cm te zijn, opdat de zendermodule niet door de hitte beschadigd kan raken. Monteer de zendermodule bovendien niet achter een metalen plaat/paneel, hierdoor kan de reikwijdte beperkt worden.
10) In het batterijcompartiment bevinden zich 2 schroefgaten. Schroef de verbrandingstoestel-zender (9) met behulp van de meegeleverde schroeven vast op de gewenste plek. U kunt de verbrandingstoestel-zender eventueel ook met behulp van de meegeleverde dubbelzijdige plakstrip op de uitgekozen plaats installeren. Geschikte plaats bepalen en hechtvlakken schoonmaken! Let erop, dat de verschillende onderdelen goed en stevig vastzitten.
11) Installeer ten slotte het kabeltje van de temperatuurgevoelige sensor (10) naar de verbrandingstoestel-zender (9).

CODERING AFZUIGSYSTEEM-BESTURING

De raam-zender (6) en de verbrandingstoestel-zender (9) zijn af fabriek niet gecodeerd en moeten voor de eerste ingebruikname op de ontvanger worden aangemeld.

Houd de aangegeven volgorde exact aan!

1. Plaats de batterij (CR 2477) in de raam-ZENDER (6). De LED van de zender gaat even branden.

2. Steek de stekker van het te schakelen apparaat (bijv. afzuigkap) in de ONTVANGER, en monteer de stekkerbeveiliging (S).

3. Plaats de batterij (CR 2477) in de raam-ZENDER (6). De LED van de zender gaat even branden.

4. Steek de stekker van het te schakelen apparaat (bijv. afzuigkap) in de ONTVANGER, en monteer de stekkerbeveiliging (S).

OPMERKING: Zonder de stekkerbeveiliging (S) werkt het apparaat niet.

1. Steek de ONTVANGER daarna in een stopcontact. De LED „NETZ“ (NET) (3) gaat bij een juiste werking van de ONTVANGER na zelftest geel branden.
2. Houd op de ONTVANGER de drukknop (2) twee seconden ingedrukt, tot de gele LED „NETZ“ (NET) (3) begint te knipperen.
3. Activeer de raam-ZENDER, door de magneet één keer tegen de behuizing (6a) te houden en weer te verwijderen. De in de zender geïntegreerde LED gaat branden. Op de ONTVANGER gaat de LED „Fenster“ (raam) (4) branden. Het aanmeldingsproces wordt nu afgesloten.
4. Druk op de ONTVANGER opnieuw gedurende twee seconden op de drukknop (2), de gele LED „NETZ“ (NET) (3) begint te knipperen.
5. Plaats de batterijen (3x AAA) in de verbrandingstoestel-ZENDER (9). De LED 's op de zender (12 en 13) gaan even branden.
6. Activeer de VERBRANDINGSTOESTEL-ZENDER (9), door één keer op de status-knop (11) te drukken. De in de zender geïntegreerde LED 's gaan branden. Op de ONT-VANGER gaat de LED, Ofen' (verbrandingstoestel) (5) branden. Het aanmeldingsproces wordt nu afgesloten.
7. Door op de status-knop (11) van de verbrandingstoestelzender (9) te drukken, kunt u de actuele verbrandingstoestel-status (warm of koud) instellen. Deze wordt echter ook bij de volgende status-omschakeling automatisch overgedragen.
8. Nu is de ZENDER bij de ONTVANGER aangemeld en is de AS-5030.3 klaar voor gebruik.

MEERDERE ZENDERS AANMELDEN

1. Plaats een batterij / de batterijen in de aan te melden ZENDER.
2. Druk op de knop (2) van de ontvanger (gedurende
   2 seconden). De LED ,NETZ' (NET) (3) begint te knipperen.
3. Activeer de ZENDER, door de magneet één keer tegen de behuizing (6a) te houden en weer te verwijderen of door op de status-knop te drukken. Op de ONTVANGER stopt de LED „NETZ“ (NET) (3) met knipperen. Het aanmeldingsproces wordt afgesloten.
4. Herhaal de stappen 1), 2) en 3) voor elke zender.
5. Als er 2 raam- en 2 verbrandingstoestel-zenders aange- meld zijn, dan kunnen er niet meer zenders toegevoegd worden.

Eén of meer zenders of alle ZENDERS AFMELDEN

Eén of meer ZENDERS afmelden

1. Druk op de knop (2) van de ontvanger (gedurende 2 seconden). De LED „NETZ“ (NET) (3) begint te knipperen.
2. Activeer de af te melden ZENDER, door de magneet één keer tegen de behuizing (6a) te houden en weer te verwijderen of door op de status-knop te drukken. Op de ONTVANGER stopt de LED „NETZ“ (NET) (3) met knipperen. Het afmeldingsproces wordt afgesloten.

Alle ZENDERS afmelden

1. Druk op de knop (2) van de ontvanger (gedurende 2 seconden). De LED „NETZ“ (NET) (3) begint te knipperen.
2. Druk opnieuw op de knop (2) van de ontvanger (gedurende 2 seconden). Op de ONTVANGER stopt de LED „NETZ“ (NET) (3) met knipperen. Het afmeldingsproces voor alle ZENDERS wordt afgesloten.

Bepalend voor de functionele werking van de afzuigsysteembesturing is de temperatuur van de temperatuurgevoelige sensor (10) van de verbrandingstoestel-zender (9).

Temperatuurgevoelige sensor (10) van de verbrandingstoestel-zender is < 38°C

1. Afzuigtoestel INschakelen, het raam is gesloten

   afzuigtoestel moet starten.

2. Raam openen > afzuigtoestel moet blijven lopen.
3. Raam sluiten > afzuigtoestel moet blijven lopen.

Temperatuurgevoelige sensor (10) van de verbrandingstoestel-zender is > 38°C

1. Afzuigtoestel INschakelen, het raam is gesloten

   afzuigtoestel mag niet starten.

2. Raam openen > afzuigtoestel moet starten.
3. Raam sluiten > afzuigtoestel moet uitschakelen.

BETEKENIS VAN DE LED-INDICATIES

ONTVANGER/CENTRALE

LED ,NETZ' (NET) (3)

Geel brandt permanent > basis-toestand
Geel knippert tijdens de start > geen zender aangemeld
Geel knippert - aanmeldmodus > zenders kunnen aangemeld worden

LED-raam (4)

Brandt niet > geen zender aangemeld

Rood brandt permanent > raam is gesloten

ROOD en GROEN branden permanent > raam-zender heeft geen draadloze ontvangst meer (batterij leeg, defect of geen draadloze ontvangst)

LED-verbrandingstoestel (5)

Brandt niet > geen zender aangemeld Groen brandt permanent > verbrandingstoestel is koud Rood brandt permanent > verbrandingstoestel is warm ROOD en GROEN branden permanent > verbrandingstoestel-zender heeft geen draadloze ontvangst meer (batterij leeg, defect of geen draadloze ontvangst)

RAAM-ZENDER

Brandt niet > rust-toestand/ sleep-modus Groen knippert > raam wordt geopend Rood knippert > raam wordt gesloten ROOD en GROEN knipperen 0,5 S > raam-zender batterij leeg

VERBRANDINGSTOESTEL-ZENDER

Brandt niet > rust-toestand/ sleep-modus

Groen knippert > VERBRANDINGSTOESTEL wordt koud

Rood knippert > VERBRANDINGSTOESTEL wordt warm

ROOD en GROEN

knipperen 0,5 S > VERBRANDINGSTOESTEL- zender batterij leeg

STORINGEN

In enkele gevallen kunnen er door interferentie met andere, soortgelijke draadloze apparaten storingen optreden. Dit kan normaal gesproken worden verholpen door de positionering van de componenten te controleren en eventueel te veranderen. Als een zender niet meer bereikbaar is (batterij leeg, mechanisch defect of geen draadloze ontvangst), dan schakelt de centrale niet meer door zolang de storing aanwezig is.

TECHNISCHE GEGEVENS

Netspanning: 230 V \~ , 50/60 Hz, ca. 1 W

Maximale schakelcapaciteit: 1800 W / 8A, bij cos phi=1

Reikwijdte zender tot: 50 meter

Frequentie: 433,92 MHz

Zendvermogen: < 5mW

Veiligheidsklasse: IP 20 * alleen voor droge ruimtes

Batterijen (zender): 1 x 3V Lithium Typ CR 2477 (levensduur ca. 2 jaar)

• Maximale temperatuur bij sensor 400°C
• Maximale verwarmingscapaciteit van de oven 4,5 KW
• Siliconenkabel van de sensor hittebestendig tot 150°C

U mag zelf niet trachten de reparatie uit te voeren!

2 JAAR BEPERKTE GARANTIE

Voor de duur van 2 jaar wordt de garantie gegeven, dat dit product vrij is van defecten in het materiaal en in de uitvoering. Dat is alleen van toepassing als het toestel op normale wijze gebruikt wordt en regelmatig wordt onderhouden. De

verplichtingen van deze garantie zijn beperkt tot de reparatie of de nieuwe montage van een of ander onderdeel van het toestel en gelden uitsluitend onder de voorwaarde dat er geen onbevoegde wijzigingen of pogingen tot reparatie werden uitgevoerd. Uw wettelijke rechten als klant worden op geen enkele wijze door deze garantie beïnvloed.

Opgelet!

Er is geen recht op garantie in ondermeer de volgende gevallen:

• bedieningsfouten
• lege batterijen of defecte accu's
  • verkeerde codering/kanaalkeuze
• storingen door andere toestellen op radiostralen (bv. gsm-gebruik)
• ingrepen/inwerkingen van buitenaf
• mechanische beschadigingen
• vochtschade
• geen garantiebewijs (aankoopbewijs)

Bij schade die veroorzaakt wordt doordat deze gebruiksaanwijzing niet werd opgevolgd, vervalt alle aanspraak op garantie. Voor vervolgschade zijn wij niet aansprakelijk! Bij materiële of lichamelijke schade die veroorzaakt werd door oncorrect gebruik of doordat de veiligheidsrichtlijnen niet werden opgevolgd, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!

Aansprakelijkheidsbeperking:

De fabrikant is niet aansprakelijk voor het verlies of de beschadiging van om het even welke soort, met inbegrip van bijkomende of vervolgschade, die direct of indirect het resultaat zijn van een fout in het product.

Veiligheidsrichtlijnen

Bij schade die door het niet navolgen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. Voor indirecte schade zijn wij niet aansprakelijk!

Voor schade aan zaken of personen die door ongeschikte bediening of niet-opvolgen van de veiligheidsrichtlijnen veroorzaakt wordt, zijn wij niet aansprakelijk. In deze gevallen vervalt elke aanspraak op garantie!

Gebruik dit product niet in ziekenhuizen of soortgelijke medische instellingen. Hoewel dit toestel slechts relatief zwakke radiosignalen uitzendt, zouden die daar tot werkingsstoornissen van levensbelangrijke systemen kunnen leiden. Hetzelfde geldt mogelijk in andere omgevingen.

Om veiligheids- en vergunningsredenen (CE) is het niet toegestaan om op eigen houtje het product om te bouwen en/of te veranderen.

De montage van het product komt overeen met beschermingsklasse 1. Als spanningsbron mag uitsluitend een reglementaire netcontactdoos (230V\~/50Hz) van het openbare voedingsnet gebruikt worden. Toestellen die via de netspanning worden gevoed, horen niet in kinderhanden thuis. Wees daarom in aanwezigheid van kinderen extra voorzichtig.

Haal het product niet uit elkaar! Er bestaat gevaar op een levensgevaarlijke elektrische schok!

Laat het verpakkingsmateriaal niet achteloos rondslingeren, plastic folie/ zakken, polystyreendelen enz. kunnen in kinderhanden gevaarlijk speelgoed worden.

Het toestel is uitsluitend geschikt voor droge binnenruimtes (geen badkamers of andere vochtige ruimtes). Vermijd dat het toestel vochtig of nat wordt. Er is gevaar op een levensgevaarlijke elektrische schok!

In bedrijfsgebouwen moeten de veiligheidsvoorschriften van het verbond van bedrijfsvakverenigingen voor elektrische installaties en bedrijfsmiddelen worden gerespecteerd.

Wend u tot een vakman als u twijfelt over de werkwijze, de veiligheid of de aansluiting van het toestel.

Ga voorzichtig om met het product - door stoten, slagen of een val van al geringe hoogte wordt het beschadigd.

NL

Deze gebruiksaanwijzing is een publicatie van

Protector GmbH, An den Kolonaten 37, 26160 Bad

Zwischenahn/Duitsland

Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
