AS-5030 - Déclencheur à distance Protector - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déclencheur à distance / régulateur de ventilation
Alimentation du récepteur	230 V ~, 50/60 Hz, env. 1 W
Puissance de commutation	1800 W / 8 A (cos φ = 1)
Portée radio	Jusqu'à 50 m
Fréquence	433,92 MHz
Classe de protection	IP20 (pièces sèches uniquement)
Pile émetteur fenêtre	1 x 3 V Lithium CR2477 (durée de vie env. 2 ans)
Piles émetteur poêle	3 x 1,5 V alcaline AAA (durée de vie env. 2 ans)
Température maximale capteur	400 °C
Puissance calorifique maximale poêle	4,5 kW
Câble silicone résistant jusqu'à	150 °C
Fonctions principales	Surveillance d'ouverture de fenêtre, détection température du poêle, commutation automatique de la hotte/ventilateur
Apprentissage des émetteurs	Par bouton test du récepteur et activation de l'émetteur
Nombre max. d'émetteurs	2 émetteurs fenêtre + 2 émetteurs poêle
Sécurité	Distance minimale capteur-poêle : 50 cm ; ne pas installer derrière un habillage métallique
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier et remplacer les piles si nécessaire
Garantie	2 ans limitée
Réparabilité	Ne pas tenter de réparer soi-même ; contacter un spécialiste
Accessoires fournis	Récepteur, émetteur fenêtre avec aimant, émetteur poêle avec capteur thermique, cales, ruban adhésif double face, vis

FOIRE AUX QUESTIONS - AS-5030 Protector

Comment installer l'émetteur de fenêtre ?

Montez l'émetteur de fenêtre (6) et l'aimant (8) sur le châssis et le vantail de la fenêtre de sorte que la distance entre les deux éléments soit inférieure à 7 mm. Utilisez les cales fournies pour régler l'interstice. Placez la pile CR2477 dans l'émetteur en respectant la polarité. Fixez les boîtiers à l'aide du ruban adhésif double face ou des vis.

Comment coder les émetteurs avec le récepteur ?

Branchez la hotte sur le récepteur et montez le détrompeur (S). Branchez le récepteur sur secteur. Appuyez 2 secondes sur la touche test (2) jusqu'à ce que la DEL réseau clignote. Insérez la pile dans l'émetteur fenêtre puis approchez l'aimant du boîtier : la DEL fenêtre du récepteur s'allume. Répétez l'opération pour l'émetteur poêle en appuyant sur sa touche d'état.

Que faire si la hotte ne s'allume pas quand j'ouvre la fenêtre ?

Vérifiez que les piles des émetteurs sont chargées et correctement installées. Assurez-vous que la distance entre l'émetteur fenêtre et l'aimant est inférieure à 7 mm. Vérifiez que le récepteur est bien alimenté (DEL réseau allumée). Si la DEL fenêtre est rouge fixe, la fenêtre est fermée ; si elle est rouge et verte fixes, la réception est perdue.

Quelle est l'ouverture minimale de fenêtre requise ?

L'ouverture minimale dépend de la puissance d'évacuation de la hotte (m³/h) et de la surface de la fenêtre (m²). Utilisez le tableau de calcul fourni dans la notice. Par exemple, pour une hotte de 300 m³/h et une fenêtre de 0,8 m², l'ouverture minimale est d'environ 6 cm en position basculante.

Comment installer l'émetteur de poêle ?

Percez un trou de 4 mm dans le conduit d'échappement (poêle froid). Fixez l'étrier de fixation avec les vis fournies. Insérez le capteur thermique (10) jusqu'à la butée et serrez la vis latérale. Montez l'émetteur à au moins 50 cm du conduit, à l'aide de vis ou de ruban adhésif double face. Branchez le câble du capteur à l'émetteur.

Que signifient les voyants DEL sur le récepteur ?

La DEL réseau (3) jaune fixe indique le fonctionnement normal. La DEL fenêtre (4) verte fixe = fenêtre ouverte, rouge fixe = fenêtre fermée, rouge+verte fixes = perte de réception. La DEL poêle (5) verte fixe = poêle froid, rouge fixe = poêle chaud, rouge+verte fixes = perte de réception de l'émetteur poêle.

Comment remplacer la pile de l'émetteur fenêtre ?

Ouvrez le couvercle du compartiment à piles en appuyant et poussant dans le sens de la flèche. Retirez la pile usagée et insérez une nouvelle pile lithium CR2477 en respectant la polarité. Refermez le couvercle. La DEL de l'émetteur clignote brièvement pour confirmer.

Puis-je ajouter plusieurs émetteurs ?

Oui, vous pouvez enregistrer jusqu'à 2 émetteurs de fenêtre et 2 émetteurs de poêle. Procédez comme pour le premier codage en appuyant 2 secondes sur la touche test du récepteur, puis activez chaque nouvel émetteur.

Pourquoi la hotte s'arrête-t-elle alors que la fenêtre est ouverte ?

Cela peut arriver si la température du poêle dépasse 38 °C et que la fenêtre se ferme. Le système coupe la hotte pour éviter un refoulement. Vérifiez aussi que les émetteurs sont correctement appairés et que la portée radio n'est pas obstruée.

Comment supprimer un émetteur déjà enregistré ?

Pour supprimer un émetteur individuel : appuyez 2 secondes sur la touche test du récepteur jusqu'à ce que la DEL réseau clignote, puis activez l'émetteur à supprimer. Pour supprimer tous les émetteurs : appuyez 2 secondes sur la touche test, puis une nouvelle fois 2 secondes sans action supplémentaire.

MODE D'EMPLOI AS-5030 Protector

EMETTEUR DE POÊLE PROTECTOR 14 11 13 12 10 H 10 16 17 15 TANT er d'endommager ur du four (10), ance minimale n du four doit ectée pendant tion. Capteur du four > 50cm Four

IMPORTANT

Pour éviter d'endommager le capteur du four (10), une distance minimale de 50 cm du four doit être respectée pendant l'installation.

Manuel de montage et d'utilisation du contrôleur pour extracteur d'air Modèle AS 5030.3

(version sans fil)

Nous vous remercions pour l'achat de ce régulateur de ventilation AS-5030.3 PROTECTOR.

Le manuel d'utilisation fait partie intégrante de l'appareil. Il contient des consignes importantes concernant la sécurité, l'utilisation et la mise au rebut de l'appareil. Familiarisez-vous avec toutes les consignes d'utilisation et de sécurité avant de manipuler l'appareil. Utilisez-le uniquement comme expliqué et pour les domaines d'application spécifiés. Si vous confiez l'appareil à des tiers, remettez-leur également toute la documentation.

GENERALITE

Vous pouvez utiliser cet appareil en tant que régulateur de ventilation, afin de surveiller l'apport en air frais lors de la mise en service d'un appareil d'évacuation de l'air vicié (hotte, ventilateur, etc...). Cet appareil ne remplace pas une surveillance personnelle permettant de garantir l'apport en air frais, mais la supporte. L'appareil met le système de ventilation en marche uniquement lorsqu'une compensation de pression est produite par l'ouverture d'une fenêtre ou d'une porte. L'air frais provenant de l'extérieur peut ainsi être aspiré.

ATTENTION : Lorsque cet appareil est utilisé en tant que régulateur de ventilation, les volets roulants doivent être ouverts. Dans le cas contraire, l'air frais entrant pourrait être présent en quantité insuffisante !

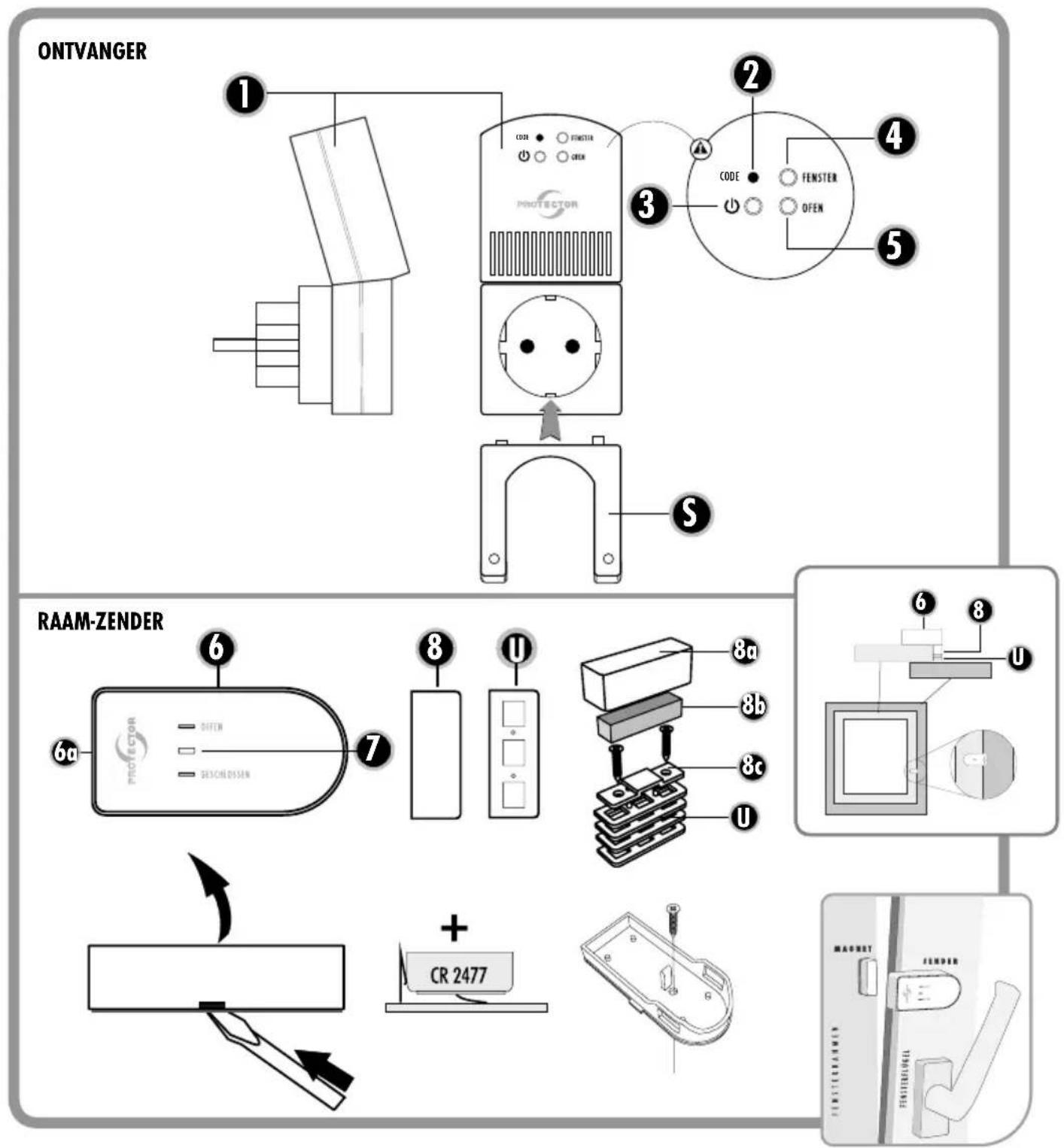

LÉGENDE

1 Récepteur AS 5030.3

2 Touche de test Test/Cryptage
3 DEL réseau
4 DEL fenêtre (ROUGE = fermée / VERTE = ouverte)
5 DEL poêle (ROUGE = poêle chaud / VERT = poêle froid)
S Détrompeur

6 Emetteur de fenêtre

7 DEL d'état
8 Aimant pour émetteur de fenêtre
U Cales

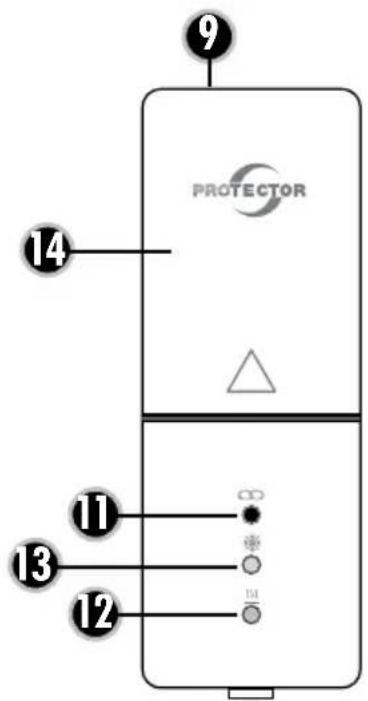

9 Emetteur de poêle

10 Capteur thermique
11 Touche d'état émetteur de poêle
12 DEL poêle chaud
13 DEL poêle froid
14 Couvercle du compartiment de piles

15 Conduit d'échappement

16 Trou de passage

17 Trous de fixation (2 mm)

H Etrier de fixation

UTILISATION D'EMETTEURS SUPPLEMENTAIRES

L'appareil peut être étendu avec un émetteur de fenêtre et un émetteur de poêles. Par conséquent, la hotte n'est plus pilotée par une seule fenêtre ou un seul poêle. Chaque émetteur de fenêtre individuel peut activer l'appareil d'aspiration et chaque poêle individuel peut le désactiver.

MONTAGE DU RECEPTEUR

Branchez le récepteur de l'AS-5030.3 à une prise électrique. Branchez l'appareil à piloter dans le port du récepteur et vissez le détrompeur (S). Dès que la DEL « RESEAU » (3) du récepteur s'allume, celui-ci est opérationnel.

Remarque : N'installez pas le récepteur derrière un habillage métallique, puisque cela réduit la portée.

ATTENTION : Vérifiez toujours si la puissance absorbée de l'appareil connecté est inférieure ou égale à la puissance de commutation.

Tableau de calcul pour définir l'ouverture minima- le de votre fenêtre (tableau 1)

MONTAGE DE L'EMETTEUR DE FENETRE

Préparation

Montez l'émetteur de fenêtre (6) et l'aimant (8) de telle sorte sur le châssis supérieur et le vantail de la fenêtre, que la distance entre les deux éléments du boîtier est partout inférieure à 7 mm. Utilisez les cales fournies pour régler cet interstice.

1. Placez la pile dans l'élément inférieur de l'émetteur de fenêtre (6) en viellant à la bonne polarité. Remarque : Veillez à placer la pile de l'émetteur sur la languette en métal et de ne pas la glisser en-dessous.
2. Déterminez l'emplacement pour le montage de l'émetteur de fenêtre et de l'aimant et nettoyez les points de collage. Montez la partie inférieure du boîtier de l'émetteur de fenêtre (6) au point prévu à l'aide du ruban adhésif double face fourni. Alternativement, l'élément inférieur du boîtier est doté d'un trou prépercé, qui permet de visser l'émetteur de fenêtre sur le

		Surface de fenêtre en m^2
	m^2	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1	1,1	1,2	1,3	1,4	1,5
	cm^2	2000	3000	4000	5000	6000	7000	8000	9000	10000	11000	12000	13000	14000	15000
		Débit d'air évacué maximal admis en m^3/h
Cote d'ouverture d'entrebaîllement	5 cm	199	252	297	337	373	406	437	466	493	519	544	568	591	613
	6 cm	246	311	365	413	456	495	532	567	600	631	661	690	717	744
	7 cm	294	369	432	488	538	585	628	668	707	743	778	811	843	874
	8 cm	342	427	500	563	621	674	723	770	813	855	895	933	970	1005
	9 cm	389	486	567	639	704	763	819	871	920	967	1012	1055	1096	1136
	10 cm	437	544	635	714	786	852	914	972	1027	1079	1128	1176	1222	1266
	11 cm	485	603	702	790	869	942	1009	1073	1133	1191	1245	1298	1348	1397
	12 cm	532	661	770	865	951	1031	1105	1174	1240	1302	1362	1419	1475	1528

châssis. A cet effet, retirez avec précaution la platine de la partie inférieure du boîtier et vissez le boîtier à l'aide de la vis fournie. Remettez ensuite la platine en place.

1. Appuyez l'élément supérieur du boîtier de l'émetteur de fenêtre sur l'élément inférieur du boîtier.
2. Montez la partie inférieure du boîtier avec l'aimant (8) au point prévu à l'aide du ruban adhésif fourni.

ATTENTION : La distance entre l'émetteur et l'aimant ne doit pas être supérieure à 7 mm. Veillez également à un positionnement sûr et correct des différents éléments.
5. Mettez en place l'aimant et fermez la partie supérieure du boîtier avec l'aimant (8).

OUVERTURE MINIMALE DE LA FENETRE

Avant l'installation, vous devez déterminer l'ouverture minimale de la fenêtre surveillée. Celle-ci dépend des facteurs suivants :

a) La puissance du système d'évacuation en m³/h
b) La dimension de la fenêtre à ouvrir en m².
c) La dimension de l'ouverture de la fenêtre en cm (voir tableau 1)

La plupart des cuisines est équipée de fenêtres oscillo-battantes rectangulaires.

S'il s'agit d'une fenêtre ronde par exemple, veuillez-vous adresser à l'installateur chauffagiste ou à l'installateur électricien pour calculer l'ouverture minimale.

L'ouverture minimale requise de la fenêtre rectangulaire est indiquée comme exemple dans le tableau de la position basculante et pivotante.

Tableau de calcul pour définir l'ouverture minimale de votre fenêtre

1) Déterminer la puissance d'évacuation de votre système d'évacuation d'air en m³/h. La puissance d'évacuation est indiquée sur la plaque signalétique ou dans le mode d'emploi de votre système d'évacuation d'air (p. ex. hotte aspirante).
2) Mesurer la largeur et la hauteur intérieure de votre fenêtre pour calculer la dimension de la fenêtre en m². (largeur x hauteur = m²; p. ex. 0,8 m x 1,0 m = 0,8 m²) = dimension de la fenêtre
3) Le tableau permet de déterminer la cote d'ouverture minimale (ouverture minimale de votre fenêtre) à l'aide de la puissance d'évacuation et de la dimension de la fenêtre.
4) Mesurer l'ouverture intérieure en cm de votre fenêtre en position basculée. L'ouverture de votre fenêtre ne doit pas être inférieure à la cote d'ouverture calculée ! Une plus grande ouverture est encore mieux.
5) Si l'ouverture de la fenêtre est inférieure à la valeur de l'ouverture déterminée à l'aide du tableau, il est éventuellement possible que la cote d'ouverture requise ne soit atteinte qu'en position pivotée. En position pivotée, il y a également une cote d'ouverture minimale à respecter. Le contact de fenêtre doit être installé de façon à garantir la cote d'ouverture minimale. Nous recommandons de fixer la cote d'ouverture minimale à l'aide d'une entretoise.

MONTAGE DE L'EMETTEUR DE POELE

Notice de montage de l'émetteur de poêle (9) avec son capteur thermique (10)

Remarque : Pour éviter de vous brûler, le poêle doit être éteint et froid !

Le capteur thermique (10) est passé par un trou dans le conduit d'échappement de votre poêle et vissé sur le conduit à l'aide de l'étrier de fixation fourni. L'émetteur ne doit pas être masqué par un habillage, puisque cela nuit aux signaux radio et que la portée est alors réduite.

1) A un endroit adapté du conduit d'échappement de votre poêle, percez un trou de 4 mm pour le capteur thermique (10). Veillez à positionner le trou de sorte que le capteur thermique (10) reste si possible invisible après le montage.
2) Glissez l'étrier de fixation sur le capteur thermique (10), mais ne serrez pas encore la vis pour le blocage du capteur thermique (10).
3) Insérez le capteur thermique (10) dans le trou percé à cet effet dans le conduit d'échappement et glissez-le jusqu'à la butée.
4) Déplacez l'étrier de fixation sur le capteur thermique (10) jusqu'à ce qu'il soit posé contre le conduit d'échappement et marquez alors les deux trous de fixation de l'étrier de fixation à l'aide d'un stylo adapté. Retirez le capteur thermique (10) et l'étrier de fixation du conduit d'échappement.
5) Percez les deux trous de fixation d'un diamètre de 2 mm aux endroits marqués préalablement sur le conduit d'échappement.

Remarque : Sur les conduits d'échappement double parois, il convient de ne percer que le tube extérieur !

6) Fixez l'étrier de fixation sur le conduit d'échappement en le vissant à l'aide des deux vis fournies dans les trous que vous venez de percer.
7) Passez ensuite le capteur thermique (10) jusqu'à la butée à travers l'étrier de fixation, et fixez-le à l'étrier de fixation à l'aide de la vis latérale. Ne serrez pas de trop, afin de ne pas endommager le capteur thermique (10).
8) Retirez le couvercle du compartiment à piles (14) en appuyant dessus et en le poussant simultanément dans le sens de la flèche.
9) Déterminez un endroit approprié pour le montage de l'émetteur de poêle (9). L'émetteur de poêle doit se trouver à une distance minimale de 50 cm du conduit d'échappement, afin que le module d'émetteur ne puisse pas être détruit par la chaleur. De plus, le module émetteur ne doit pas être installé derrière un habillage métallique, puisque cela réduit la portée.
10) Le compartiment à piles est doté de 2 trous de vis. Vissez l'émetteur de poêle (9) à l'aide des vis fournies sur l'emplacement de montage. Alternativement, l'émetteur de poêle peut aussi être monté au point prévu à l'aide du ruban adhésif double face fourni. Déterminez le point prévu et nettoyez les surfaces de collage ! Veillez au positionnement sûr et correct des différents éléments.
11) Pour terminer, posez le câble du capteur thermique (10) jusqu'à l'émetteur de poêle (9).

CODAGE DE LA COMMANDE DE VENTILATION

L'émetteur de fenêtre (6) ainsi que l'émetteur de poêle (9) ne sont pas codés à la livraison et doivent faire l'objet d'un apprentissage par rapport au récepteur lors de la première mise en service.

i Veuillez respecter scrupuleusement l'ordre indiqué !

1. Branchez le connecteur de l'appareil à commuter (par ex. la hotte) aux RECEPTEUR et montez le détrompeur (S).

A REMARQUE : Sans le détrompeur (S), le système ne fonctionne pas.

1. Branchez ensuite le RECEPTEUR à une prise secteur. La DEL « Réseau » (3) s'allume en jaune après l'autotest du RECEPTEUR pour indiquer son bon fonctionnement.

2. Appuyez pendant 2 secondes sur la touche (2) du RECEPTEUR jusqu'à ce que la DEL jaune « Réseau » (3) commence à clignoter.

3. Insérez la pile (CR 2477) dans l'EMETTEUR de fenêtre (6). La DEL de l'émetteur s'allume brièvement.

4. Activez l'EMETTEUR de fenêtre en approchant l'aimant du boîtier (6a) avant de l'en écarter de nouveau. La DEL intégrée à l'émetteur s'allume. La DEL « Fenêtre » (4) du RECEPTEUR s'allume et le processus d'apprentissage est terminé.

5. Appuyez une nouvelle fois pendant 2 secondes sur la touche (2) du RECEPTEUR, la DEL jaune « Réseau » (3) commence à clignoter.

6. Insérez les piles (3x AAA) dans l'EMETTEUR de poêle (9). Les DEL de l'émetteur (12 et 13) s'allument brièvement.

7. Activez l'EMETTEUR DE POELE (9) en appuyant une fois sur la touche d'état (11). Les DEL intégrées à l'émetteur s'allument. La DEL « Poêle » (5) du RECEPTEUR s'allume et le processus d'apprentissage est terminé.

8. Appuyez sur la touche d'état (11) de l'émetteur de poêle (9) vous permet de régler l'état actuel du poêle (chaud ou froid). Cet état est également transmis automatiquement lors du prochain changement d'état.

9. A présent, les EMETTEURS sont enregistrés dans le RECEPTEUR et l'AS-5030.3 est opérationnelle.

APPRENTISSAGE DE PLUSIEURS EMETTEURS

1. Insérez la pile / les piles dans l'EMETTEUR à enregistrer.
2. Appuyez pendant 2 secondes sur la touche (2) du récepteur. La DEL « Réseau » (3) commence à clignoter.
3. Activez l'EMETTEUR à supprimer en approchant l'aimant du boîtier (6a) avant de l'en écarter de nouveau, ou en appuyant sur la touche d'état. Sur l'EMETTEUR, la DEL « Réseau » (3) ne clignote plus et le processus d'apprentissage est terminé.
4. Répéter les points 1), 2) et 3) pour chacun des émetteurs.
5. Lorsque 2 émetteurs de fenêtre et 2 émetteurs de poêle sont enregistrés, il n'est plus possible d'en rajouter.

SUPPRIMER des EMETTEURS individuels ou tous les EMETTEURS

Supprimer des EMETTEURS individuels

1. Appuyez pendant 2 secondes sur la touche (2) de l'émetteur. La DEL « Réseau » (3) commence à clignoter.
2. Activez l'EMETTEUR à supprimer en approchant l'aimant du boîtier (6a) avant de l'en écarter de nouveau, ou en appuyant sur la touche d'état. Sur l'EMETTEUR, la DEL « Réseau » (3) ne clignote plus et le processus de suppression est terminé.

Supprimer tous les EMETTEURS

1. Appuyez pendant 2 secondes sur la touche (2) de l'émetteur. La DEL « Réseau » (3) commence à clignoter.

2. Appuyez une nouvelle fois pendant 2 secondes sur la touche (2). Sur l'EMETTEUR, la DEL « Réseau » (3) ne clignote plus et le processus de suppression est terminé pour tous les EMETTEURS.

CONTROLE FONCTIONNEL

La température du capteur thermique (10) de l'émetteur de poêle (9) est décisive pour le contrôle fonctionnel de la commande de ventilation.

Le capteur thermique (10) de l'émetteur de poêle est < 38 °C.

1. ALLUMER l'appareil de ventilation alors que la fenêtre est fermée > L'appareil de ventilation doit démarrer.
2. Ouvrir la fenêtre > L'appareil de ventilation doit rester en marche.
3. Fermer la fenêtre > L'appareil de ventilation doit rester en marche.

Le capteur thermique (10) de l'émetteur de poêle est > 38 °C.

1. ALLUMER l'appareil de ventilation alors que la fenêtre est fermée > L'appareil de ventilation ne doit pas démarrer.
2. Ouvrir la fenêtre > L'appareil de ventilation doit démarrer.
3. Fermer la fenêtre > L'appareil de ventilation doit se couper.

SIGNIFICATION DES DIFFERENTES DEL

RECEPTEUR/CENTRALE DEL réseau (3)

Jaune allumée en continu > position initiale Jaune clignote au démarrage > aucun émetteur n'est enregistré Jaune clignote en mode apprentissage > des émetteurs peuvent être enregistrés

DEL de fenêtre (4)

Eteinte > aucun émetteur n'est enregistré Verte allumée en continu > la fenêtre est ouverte Rouge allumée en continu > la fenêtre est fermée ROUGE et VERTE allumées en continu > perte de la réception radio de l'émetteur de fenêtre (pile épuisée, défaillance ou absence de réception radio)

DEL de poêle (5)

Eteinte > aucun émetteur n'est enregistré Verte allumée en continu > le poêle est froid Rouge allumée en continu > le poêle est chaud ROUGE et VERTE allumées en continu > perte de la réception radio de l'émetteur de poêle (pile épuisée, défaillance ou absence de réception radio)

EMETTEUR DE FENETRE

Eteinte > état de repos / mode veille Verte clignotante > la fenêtre s'ouvre Rouge clignotante > la fenêtre se ferme ROUGE et VERTE clignotante à un rythme de 0,5 sec > pile d'émetteur de fenêtre épuisée

EMETTEUR DE POELE

Eteinte > état de repos / mode veille Verte clignotante > le POELE se refroidit ROUGE clignotante > le POELE se chauffe ROUGE et VERTE clignotante à un rythme de 0,5 sec > pile d'émetteur de POELE épuisée

DYSFONCTIONNEMENTS

Dans certains cas, des interférences sont possibles avec d'autres appareils radio similaires. Normalement, il suffit de contrôler le positionnement des éléments et de les déplacer éventuellement. Si un émetteur n'est plus joignable (pile épuisée, défaillance mécanique ou absence de réception radio), la centrale ne commute plus jusqu'à ce que la défaillance soit éliminée.

DONNÉES TECHNIQUES

Tension secteur: 230 V \~ , 50/60 Hz, env. 1 W

Puissance de

commutation secteur: 1800 W / 8A, à cos Phi=1

Portée radio jusqu'à: 50 m

Fréquence: 433.92 Mhz

Énergie d'émission : < 5mW

Classe de protection: IP 20 * pour pièces sèches uniquement

Pile (émetteur de fenêtre): 1 x 3V Lithium Typ CR 2477 (durée de vie env. 2 ans)

Piles (émetteur de poêle): 3 x 1.5V alcaline AAA (durée de vie env. 2 ans)

• Température maximale au capteur 400°C
• Puissance calorifique maximale du four 4,5 KW
• Câble silicone du capteur résistant à

la chaleur jusqu'à 150°C

Ne pas tenter de réparer vous-même les détériorations !

GARANTIE LIMITEE A 2 ANS

Il est garanti pendant 2 ans à partir de la date d'achat que ce produit ne présente aucun défaut au niveau du matériau et du modèle. Cette garantie est uniquement valide lorsque l'appareil est utilisé de manière conforme, et entretenu régulièrement. La présente garantie se limite à la réparation ou au réassemblage d'une pièce quelconque de l'appareil dans la mesure où aucune modification ou réparations non autorisées n'ont été effectuées. Vos droits légaux en tant que client ne sont en aucun cas influencés par cette garantie.

Veuillez noter que toute réclamation dans le cadre de la garantie est exclue dans les cas suivants, entre autres :

• Erreur de commande
• Piles vides ou accus défectueux
  • Codage erroné ou sélection incorrecte des canaux
• Perturbations dues à d'autres appareils radio (par ex. utilisation d'un téléphone portable)
• Interventions/influences extérieures
  • Dégâts mécaniques
  • Dégâts provoqués par l'humidité
  • Aucune preuve de garantie (bon d'achat)

La garantie s'annule en cas de non-observation du présent mode d'emploi. Nous déclinons toute responsabilité pour tout dommage indirect ! Nous déclinons également toute responsabilité en cas de dommages survenus sur l'appareil ou des personnes suite à une manipulation non-conforme ou la non-observation des consignes de sécurité. La garantie s'annule automatiquement dans ces cas-là !

Responsabilité limitée :

Le fabricant décline toute responsabilité en cas de perte ou de dommages quelconques, y compris les dommages consécutifs ou accessoires qui résultent directement ou indirectement de la défaillance de ce produit.

i CONSIGNES DE SÉCURITÉ

Tout dommage résultant d'un non-respect des présentes instructions a pour effet d'annuler la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, le constructeur n'assume aucune responsabilité en cas de dommage matériels ou corporels résultants d'une utilisation de l'appareil non conforme aux spécifications ou d'un non-respect des présentes instructions. De tels cas ont pour effet d'annuler la garantie !

Ne pas utiliser ce produit dans des hôpitaux ou autres installations sanitaires. Les signaux radio émis par ce dispositif sont relativement faibles. Toutefois, l'utilisation pourrait perturber le fonctionnement des appareils de maintien des fonctions vitales. Ceci est aussi valable pour d'autres domaines

Pour des raisons de sécurité et d'homologation, toute transformation ou modification arbitraire du produit est interdite. Le montage du produit correspond à la classe de sécurité 1. L'alimentation en courant ne doit s'effectuer que par une prise (230V\~/50Hz) raccordée au réseau d'alimentation public. Les appareils alimentés par le secteur ne doivent pas être laissés à la portée des enfants. Une prudence toute particulière s'impose donc lors de l'utilisation.

Ne démontez jamais le produit! Ceci pourrait provoquer un choc électrique mortel !

Ne laissez pas traîner le matériel d'emballage. Les feuilles ou poches plastiques, les éléments polystyrène, etc. peuvent se transformer en jouets dangereux pour les enfants.

L'usage doit s'effectuer dans des milieux secs uniquement (évitez tout usage dans espaces humides comme la salle de bain par exemple). Évitez tout contact du dispositif avec l'humidité ou avec l'eau Ceci pourrait provoquer un choc électrique mortel !

Dans les installations industrielles, il convient d'observer les consignes de prévention d'accidents relatives aux installations et moyens d'exploitation, édictées par les syndicats professionnels. En cas de doute concernant le raccordement, le fonctionnement ou la sécurité de l'appareil, veuillez contacter un spécialiste.

Ce produit doit être manipulé avec précaution. Les coups, les chocs ou une chute, même d'une faible hauteur, peuvent l'endommager.

F

Cette notice est une publication de la société Protector GmbH, An den Kolonaten 37, 26160 Bad Zwischenahn/Allemagne.

Cette notice est conforme à la réglementation en vigueur lors de l'impression. Sous réserve de modifications techniques et d'equipement.

ONTVANGER ① CODE ○ FUNCTION ○ OPEN ② CODE ○ FENSTER ○ OPEN ③ ④ ⑤ ⑥ RAAM-ZENDER ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ CR 2477 ⑧a 8b 8c U U MABNET FENDER

PROTECTOR 9 14 11 13 12

VERBRANDINGSTOESTEL-ZENDER
