BEDIENUNGSANLEITUNG AS-6030.3 V2 Protector

Zuleitung LüfterDEUTSCH | AS-6030

MagnetUnterlegscheibenFensterflügelFensterrahmenSender

WICHTIGUm eine Beschädigung des Thermo-Sensors (10) zu vermeiden muss bei der Montage ein Mindestab-stand von 50 cm zum Ofen zwingend eingehalten werden.DEUTSCH | AS-6030

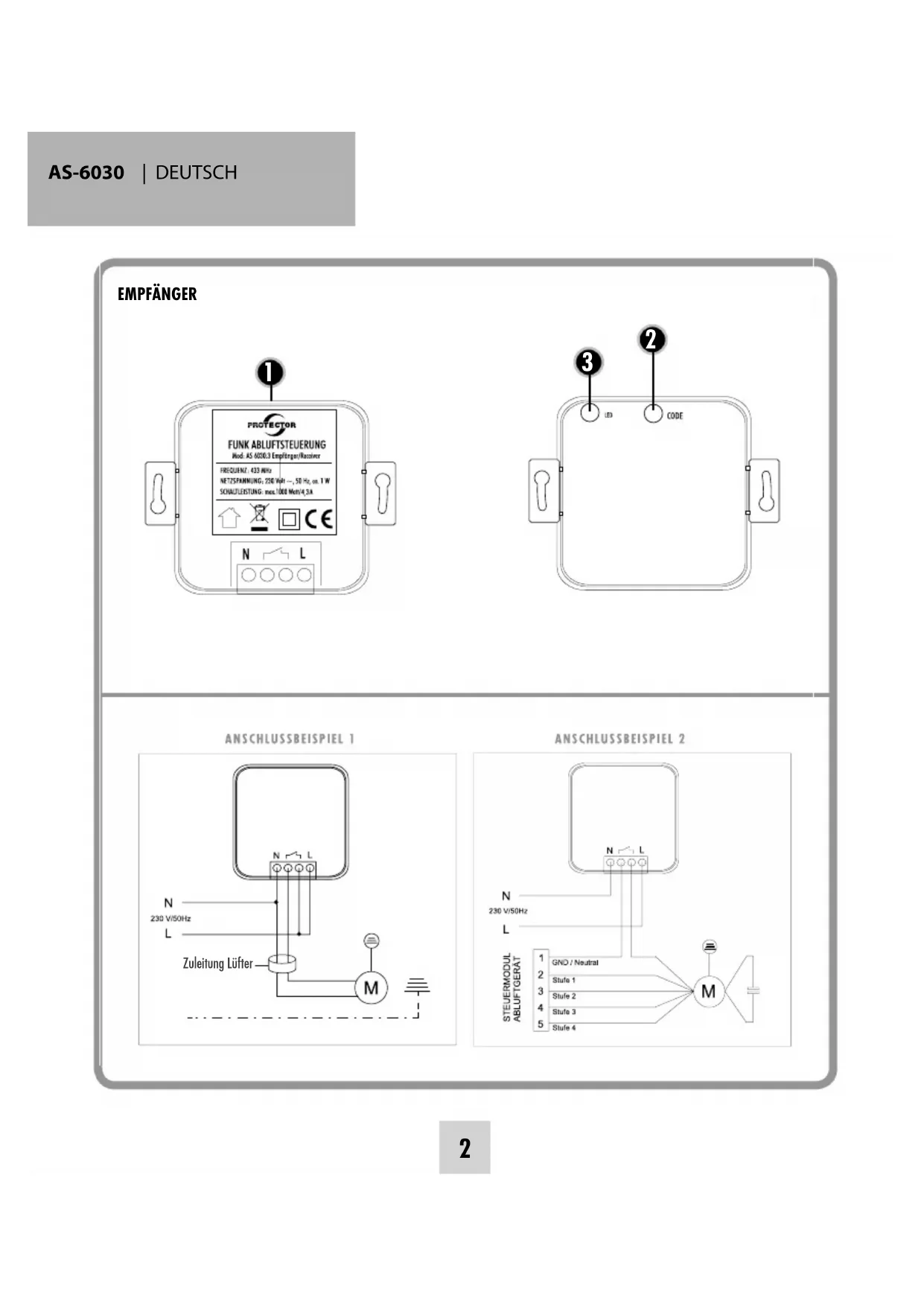

LEGENDE 1 AS-6030.3 Empfänger 2 Code-Taste Test/Codierung 3 LED Status 4 Fenster-Sender 5 LED Status 6 Magnet für Fenster-Sender U Unterlegteile 9 Ofen-Sender 10 Thermo-Sensor 11 Status-Taste Ofen-Sender 12 LED Ofen heiß (rot) 13 LED Ofen kalt (grün) 14 Batteriefachdeckel B Batteriekontroll-LED K Sensorkabel 15 Abgasrohr 16 Durchführungsloch (4mm) 17 Befestigungslöcher (2mm) H Haltebügel

EINSATZ ZUSÄTZLICHER SENDER

Das Gerät ist mit jeweils einem Fenster- und Ofensender erweiterbar, wodurch die Abzugshaube nicht mehr nur an ein einzelnes Fenster oder Ofen gebunden ist. Jeder einzelne Fenster-Sender kann das Abluftgerät freigeben und jeder einzelne Ofen-Sender sperren. Montage- und Betriebsanleitung für die Abluftsteuerung Modell AS-6030.3 (Funkversion) Wir danken Ihnen für den Kauf der PROTECTOR Funk-Abluftsteuerung AS-6030.3. EINLEITUNG Die Bedienungsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus. ALLGEMEINES Sie können dieses Gerät als Abluftsteuergerät einsetzen, welches als Hilfsmittel zur Überwachung der Frischluftzufuhr bei Inbetriebnahme eines Abluftgerätes (Dunstabzugshau- be, Ventilator, etc. ...) dient. Die Selbstüberwachung zur Sicherstellung der Frischluftzufuhr kann hiermit nicht ersetzt, sondern nur unterstützt werden. Bei aktivem Ofen (heißem Ofenrohr) schaltet dieses Gerät das Abluftsystem nur dann ein, wenn ein Druckausgleich durch Öffnen eines Fensters oder einer Tür erfolgt. Damit kann die zusätzlich nachströ- mende Frischluft aus dem Außenbereich angesaugt werden. ACHTUNG: Der Rollladen muss bei Benutzung dieses Gerätes als Abluftsteuerung geöffnet sein, da sonst nicht genug Frischluft nachströmen kann!AS-6030 | DEUTSCH

CODIERUNG ABLUFTSTEUERUNG Vorbereitung Schließen Sie das Sensorkabel (K) an den Ofen-Sender an. Am Ofen-Sender befinden sich das auf der Rückseite zwei Schraubklemmen, mit ROT und SCHWARZ gekennzeichnet. Lösen Sie beide Schrauben und schieben Sie den roten Kabelschuh des Thermosensors unter die mit ROT gekenn- zeichnete Schraube und den anderen Kabelschuh unter die mit SCHWARZ gekennzeichnete Schraube. Drehen Sie die Schrauben wieder fest. Der Fenster-Sender (4) sowie der Ofen-Sender (9) sind werkseitig nicht codiert und müssen bei der ersten Inbetriebnahme an den Empfänger angelernt werden. Bitte die aufgeführte Reihenfolge genau einhalten!

1. Schließen Sie den Empfänger an das Stromnetz an.

Die LED “Status“ (3) blinkt, bei ordnungsgemäßer Funktion, für 20 Sekunden rot und erlischt dann.

2. Legen Sie im Fenster-SENDER (4) die Batterie (CR 2477)

ein. Die LED (5) am Sender leuchtet kurz auf.

3. Am EMPFÄNGER den Code-Taster (2) für 2 Sekunden

gedrückt halten, bis die LED “Status“ (3) anfängt rot zu blinken.

4. Aktivieren Sie den Fenster-SENDER, indem Sie den

Magnet einmal an das Gehäuse (4a) halten und wieder entfernen. Die im Sender eingebaute LED leuchtet auf. Am EMPFÄNGER leuchtet die LED “Status“ (3) nun rot auf und der Anlernvorgang wird abgeschlossen.

5. Legen Sie im Ofen-SENDER (9) die Batterien (2x AA) ein.

Die LED´s am Sender (12 und 13) leuchten kurz auf.

6. Drücken Sie erneut am EMPFÄNGER den Taster (2) für 2

Sekunden, die LED „Status“ (3) fängt an zu blinken.

7. Aktivieren Sie den OFEN-SENDER (9), indem Sie die

Status-Taste (11) einmal betätigen. Die im Sender einge- bauten LED´s leuchten auf. Am EMPFÄNGER leuchtet die LED „Status“ (3) grün und der Anlernvorgang wird abgeschlossen. Anschließend wechselt die LED „Status“ (3) auf rot und grün.

8. Durch Drücken der Status-Taste (11) am Ofen-Sender

(9), können Sie den aktuellen Ofen-Status (heiß oder kalt) einstellen. Dieser wird allerdings auch beim nächsten Status-Wechsel automatisch übertragen.

9. Jetzt sind die SENDER am EMPFÄNGER angelernt und die

AS-6030.3 ist einsatzbereit.

MEHRERE SENDER ANLERNEN

1. Legen Sie eine Batterie in den einzulernenden

2. Drücken Sie am Empfänger den Taster (2) für 2 Sekun-

den. Die LED „Status“ (3) fängt an rot zu blinken.

3. Aktivieren Sie den SENDER, indem Sie den Magnet ein-

mal an das Gehäuse (4a) halten und wieder entfernen oder die Status-Taste drücken. Am EMPFÄNGER endet das blinken der LED „Status“ (3) und der Anlernvorgang wird abgeschlossen.

4. Wiederholen Sie die Schritte 1), 2) und 3) für jeden

5. Sind max. 2 Fenster- und 2 Ofensender angelernt,

können keine weiteren hinzugefügt werden. Einzelne oder alle SENDER LÖSCHEN Einzelnen SENDER löschen

1. Drücken Sie am Empfänger den Taster (2) für 2 Sekun-

den. Die LED „Status“ (3) fängt an rot zu blinken.

2. Aktivieren Sie den zu löschenden SENDER, indem Sie

den Magnet einmal an das Gehäuse (4a) halten undDEUTSCH | AS-6030

Vorbereitung Fenster-Sender (4) und Magnet (6) an dem oberen Fensterrahmen und dem Fensterflügel so montieren, dass der allseitige Abstand der beiden Gehäuseteile bei geschlos- senem Fenster kleiner 7 mm ist. Zum Anpassen hierzu die beigefügten Unterlegteile verwenden (U).

1. Vorgesehene Stelle für den Fenster-Sender und dem

Magneten festlegen und Klebeflächen reinigen. Das Gehäuseunterteil des Fenster-Senders (4) an der vorgesehenen Stelle mit dem beigelegten doppelseitigen Klebepad montieren. Vorgesehene Stelle festlegen und Klebeflächen reinigen! Alternativ befindet sich ein vorbereitetes Loch im Gehäuseunterteil, durch welches der Fenster-Sender am Fensterrahmen festgeschraubt werden kann. Entfernen Sie dazu vorsichtig die Platine vom Gehäuseunterteil und schrauben das Gehäuse mit der beigefügten Schraube fest. Setzen Sie danach die Platine wieder zurück.

2. Legen Sie die Batterie polrichtig in das Fenster-Sender

(4) Unterteil ein. Hinweis: Achten Sie darauf, die Batterie des Senders auf die Metalllasche zu legen und nicht darunter zu schieben.

3. Gehäuseoberteil des Fenster-Senders auf das Gehäuseun-

4. Magnet-Gehäuseunterteil (6) an der vorgesehenen Stelle

mit dem beigelegten Klebepad montieren. ACHTUNG: Der Abstand zwischen Sender und dem Magneten darf 7 mm bei geschlossenem Fenster nicht überschreiten und achten Sie bitte auf festen und korrekten Sitz der einzelnen Komponenten.

5. Magnet einlegen und mit dem Magnet-Gehäuseoberteil

(6) verschließen. wieder entfernen oder die Status-Taste drücken. Am EMPFÄNGER endet das blinken der LED „Status“ (3) und der Löschvorgang wird abgeschlossen. Alle SENDER löschen

1. Drücken Sie am Empfänger den Taster (2) für 2 Sekun-

den. Die LED „Status“ (3) fängt an rot zu blinken.

2. Drücken Sie erneut den Taster (2) für 2 Sekunden. Am

EMPFÄNGER endet das blinken der LED „Status“ (3) und der Löschvorgang für alle SENDER wird abgeschlossen.

MONTAGE DES EMPFÄNGERS

Die Montage muss durch eine Elektrofachkraft erfolgen! Achtung! Gerät nur innerhalb eines Gebäudes einsetzen! Anschlussbeispiel 1 Der Empfänger kann Auf- oder Unterputz in einer Verteiler-, Schalter- oder Steckdose mit min. 60 mm Durchmesser eingebaut werden. Anschlussbeispiel 2 Bei Abluftgeräten mit Gebläsestufenschaltung wird der Empfänger in die Lüftermotorzuleitung zwischengeschaltet, damit die Beleuchtung unabhängig vom Schaltzustand des Empfängers funktioniert (s. Zeichnung). ACHTUNG: Prüfen Sie immer, ob die Leistungsaufnahme des angeschlossenen Gerätes kleiner oder gleich der Schaltleistung ist.AS-6030 | DEUTSCH

1. Ermitteln Sie die Abluftluftleistung Ihres Abluftgerätes in

m³/h. Sie finden die Abluftluftleistung auf dem Typen- schild oder in der Betriebsanleitung Ihres Abluftgerätes (z. B. Dunstabzugshaube).

2. Messen Sie die innere Breite und Höhe des Fensters und

errechnen Sie die Fenstergröße in m². (Breite x Höhe = m2; z. B. 0,8 m x 1,0 m = 0,8m²) = Fenstergröße

3. Bestimmen Sie anhand der Tabelle aus der Abluftluft-

leistung und der Fenstergröße das Spalt-Öffnungsmaß (Mindestspaltöffnung Ihres Fensters).

4. Messen Sie in der Kippstellung die obere innere Fenster-

Spaltgröße in cm. Die Spaltgröße Ihres Fensters darf das ermittelte Spalt-Öffnungsmaß nicht unterschreiten! Eine größere Spalt- oder Fensteröffnung ist von Vorteil.

5. Unterschreitet die Spaltgröße des Fensters den zuläs-

sigen Wert für das Spalt-Öffnungsmaß entsprechend der Tabelle, so kann das Fenster eventuell nur in der Schwenkposition das erforderliche Öffnungsmaß erreichen. Auch in der Schwenkposition muss eine

MINDESTÖFFNUNG DES FENSTERS

Vor der Montage sollten Sie die Mindestöffnung des zu überwachenden Fensters ermitteln. Diese richtet sich nach: a. Der Leistung des Abluftgerätes in m³/h b. Der Größe des zu öffnenden Fensters in m² c. Der Größe des Öffnungsspalts am Fenster in cm (siehe Tabelle 1) In den meisten Küchen sind rechteckige Kipp-Schwenkfenster eingebaut. Sollte es sich bei dem Fenster um ein z.B. rundes Format handeln, fragen Sie bitte den Installateur und Hei- zungsbauer oder Elektroinstallateur nach einer Berechnung der Mindestöffnung. Die erforderliche Mindestöffnung des rechteckigen Fensters ist als Beispiel in der angeführten Tabelle für Kipp-Schwenkstellung ersichtlich. Berechnungstabelle zur Bestimmung der Mindestspaltöffnung Ihres Fensters Tabelle1 0,2

5 cm 6 cm 7 cm 8 cm 9 cm 10 cm 11 cm 12 cm Spalt-Öffnungsmaß Maximal zulässige Abluft-Luftleistung in m

5) Bohren Sie an den zwei zuvor markierten Befestigungs-

löchern am Abgasrohr Löcher mit 2mm Durchmesser. Hinweis: Bei doppelwandigem Abgasrohr bohren Sie vorsichtig nur durch das äußere Rohr!

6) Befestigen Sie den Haltebügel am Abgasrohr indem Sie

ihn mit den zwei mitgelieferten Blechschrauben und den beiden soeben gebohrten Löchern verschrauben.

7) Führen Sie jetzt den Thermo-Sensor (10) durch den

Haltebügel bis zum Anschlag und fixieren Sie in am Haltebügel mit der seitlichen Schraube. Ziehen Sie sie nicht zu fest an, um den Thermo-Sensor (10) nicht zu beschädigen.

8) Schließen Sie (sofern nicht bereits geschehen) das

Sensorkabel an den Ofen-Sender an. Am Ofen-Sender befinden sich das auf der Rückseite zwei Schraubklem- men, mit ROT und SCHWARZ gekennzeichnet. Lösen Sie beide Schrauben und schieben Sie den roten Kabelschuh des Thermosensors unter die mit ROT gekennzeichnete Schraube und den anderen Kabelschuh unter die mit SCHWARZ gekennzeichnete Schraube. Drehen Sie die Schrauben wieder fest.

9) Entfernen Sie durch leichten Druck und gleichzeitigen

Schieben in Pfeilrichtung den Batteriefachdeckel (14).

10) Suchen Sie sich eine geeignete Stelle zur Montage

des Ofen-Senders (9). Der Ofen-Sender sollte einen Mindestabstand von 50cm zum Abgasrohr haben, damit das Sendemodul nicht durch Hitze zerstört werden kann. Des Weiteren sollte das Sendemodul nicht hinter einer Verkleidung montiert werden, hierdurch kann die Reichweite beeinträchtigt werden.

11) Im Batteriefach befinden sich 2 Schraublöcher.

Schrauben Sie den Ofen-Sender (9) mittels mitgeliefer- ter Schrauben am Montageort fest. Alternativ können Mindestspaltgröße erreicht werden. Der Fenster-Sender muss so angebracht sein, dass die Mindestspaltgröße gesichert ist. Wir empfehlen, die Mindestspaltgröße mit Hilfe eines Abstandhalters zu fixieren.

MONTAGE DES OFEN-SENDERS

Montageanleitung Ofen-Sender (9) einschließlich Thermo-Sensor (10) Hinweis: Um Verbrennungen an Ihrer Haut zu vermeiden, sollte der Ofen aus und abgekühlt sein! Der Thermo-Sensor (10) wird durch ein Loch in das Abgasrohr Ihres Ofens geführt und mittels beigelegtem Haltebügel mit dem Ofenrohr verschraubt. Der Sender sollte nicht durch eine Verkleidung verdeckt werden, da hierdurch die Funksignale beeinträchtigt und die Reichweite verkürzt werden könnte.

1) Bohren Sie an geeigneter Stelle in das Abgasrohr Ihres

Ofens ein 4mm Loch für den Thermo-Sensor (10). Achten Sie darauf, dass das Loch so positioniert ist, dass der Thermo-Sensor (10) nach der Montage möglichst nicht zu sehen ist.

2) Schieben Sie den Haltebügel über den Thermo-Sensor

(10), ziehen Sie Schraube zur Fixierung des Thermo- Sensors (10) noch nicht an.

3) Stecken Sie den Thermo-Sensor (10) in das dafür

gebohrte Loch im Abgasrohr und schieben Sie ihn bis zum Anschlag hinein.

4) Verschieben Sie den Befestigungsbügel auf dem Thermo-

Sensor (10) bis er auf dem Abgasrohr aufliegt und markieren Sie dann die beiden Befestigungslöcher des Haltebügels mit einem geeigneten Stift, ziehen sie dann den Thermo-Sensor (10) und den Haltebügel wieder aus dem Abgasrohr heraus.AS-6030 | DEUTSCH

Rot dauerhaft leuchten > Fenster-Sender ist angelernt ohne Ofen-Sender Rot und Grün leuchten > Fenster-Sender und Ofen- Sender angelernt Grün aus > Ofen-Sender nicht angelernt Rot aus > Fenster-Sender nicht angelernt FENSTER-SENDER LED-Status (5) Aus > Ruhezustand/ Sleep-Modus Grün aufblinken > Fenster wird geöffnet Rot aufblinken > Fenster wird geschlossen ROT und GRÜN 0,5s blinken > Fenster-Sender Batterie leer OFEN-SENDER Aus > Ruhezustand/ Sleep-Modus Grün aufblinken > OFEN wird kalt Rot aufblinken > OFEN wird heiß Batteriekontroll-LED 0,5S blinken > OFEN-Sender Batterie leer FEHLFUNKTIONEN In Einzelfällen kann es durch Überschneidung mit anderen, ähnlichen Funkgeräten zu Fehlfunktionen kommen. Im Nor- malfall reicht es, wenn Sie die Platzierung der Komponenten überprüfen und ggf. verändern. Sollte einer der Sender nicht mehr erreichbar (Batterie leer, mechanisch defekt oder kein Funkempfang) sein, schaltet die Zentrale nicht mehr durch solange der Fehler vorhanden ist. Sie den Ofen-Sender auch an der vorgesehenen Stelle mit dem beigelegten doppelseitigen Klebepad mon- tieren. Vorgesehene Stelle festlegen und Klebeflächen reinigen! Achten Sie bitte auf festen und korrekten Sitz der einzelnen Komponenten.

12) Verlegen Sie abschließend die Leitung des Thermo-

Sensors (10) bis zum Ofen-Sender (9). FUNKTIONSPRÜFUNG Entscheidend für die Funktionsprüfung der Abluftsteuerung ist die Temperatur am Thermo-Sensor (10) des Ofen-Senders (9). Thermo-Sensor (10) vom Ofen-Sender ist < 38°C

1. Abluftgerät EINschalten und das Fenster ist geschlossen

> Abluftgerät muss anlaufen.

2. Fenster öffnen > Abluftgerät muss an bleiben.

3. Fenster schließen > Abluftgerät muss an bleiben

Thermo-Sensor (10) vom Ofen-Sender ist > 38°C

1. Abluftgerät EINschalten und das Fenster ist geschlossen

> Abluftgerät darf nicht anlaufen.

2. Fenster öffnen > Abluftgerät muss anlaufen.

3. Fenster schließen > Abluftgerät muss ausschalten

BEDEUTUNG DER LED-ANZEIGEN

LED-Status (3) Rot blinken Lernmodus > Kein Sender angelernt Grün dauerhaft leuchten > Ofen-Sender ist angelernt ohne Fenster-SenderDEUTSCH | AS-6030
