Producttype	Infraroodverwarming
Merk	Dimplex
Model	BK 1202 S
Afmetingen (B x H x D)	768 x 100 x 92 mm
Gewicht	1,7 kg
Nominale spanning	230-240 V ~, 1/N/PE
Beschermingsgraad	IP24 (bescherming tegen waterstralen)
Nominaal thermisch vermogen	1,2 kW
Minimaal vermogen	0,6 kW
Vermogensinstellingen	3 standen: Uit, 600 W, 1200 W
Bedieningstype	Handmatig met twee standen (trekschakelaar)
Kantelhoek	Tot 40° naar beneden (apparaat koud)
Minimale montagehoogte	1,8 m
Minimale afstand voor	65 cm van objecten
Installatie	Alleen horizontaal aan de muur (niet aan het plafond)
Onderhoud en reiniging	Vochtige doek, geen schurende producten; stof verwijderen met een borstel
Veiligheid	Toezicht kinderen (jonger dan 3 jaar niet toegestaan zonder toezicht); niet afdekken; brandbare materialen vermijden
Onderdelen	Online te bestellen (verwarmingselementen, enz.)
Garantie	2 jaar
Afvoeren	Niet bij het huishoudelijk afval, inleveren bij milieustraat

Veelgestelde vragen - BK 1202 S DIMPLEX

Wat is de minimale montagehoogte voor de BK 1202 S?

De minimale montagehoogte is 1,8 m van de vloer tot de onderkant van het apparaat.

Hoe reinigt u de infraroodverwarming?

Schakel het apparaat uit en laat het afkoelen voordat u het reinigt. Gebruik een vochtige doek voor de buitenkant en een zachte borstel voor stof. Gebruik geen schurende producten.

Kan ik dit apparaat in een badkamer gebruiken?

Het apparaat heeft een beschermingsgraad IP24 tegen waterstralen, maar het mag niet zo worden geïnstalleerd dat het kan worden aangeraakt door iemand in bad of onder de douche. Houd u aan de veiligheidsafstanden.

Welke vermogensinstellingen zijn beschikbaar?

Met de trekschakelaar kunt u kiezen tussen Uit (0), 600 W (stand 1) en 1200 W (stand 2).

Hoe vervang ik een verwarmingselement?

De vervanging moet worden uitgevoerd door een specialist. Koppel het apparaat los, verwijder het voorrooster, koppel de draden los, verwijder de bevestigingspennen en installeer het nieuwe element.

Kan het apparaat aan het plafond worden geïnstalleerd?

Nee, installatie aan het plafond of verticaal is niet toegestaan. Het apparaat moet horizontaal aan een verticale muur worden gemonteerd.

Wat is de minimale afstand die voor het apparaat moet worden aangehouden?

Houd een afstand van ten minste 65 cm aan tussen de voorkant van het apparaat en elk object of persoon.

Waarom wordt mijn apparaat niet warm?

Controleer eerst of de weergave niet op 0 (uit) staat. Controleer vervolgens de stroomonderbreker in de meterkast. Als het probleem aanhoudt, neem dan contact op met een elektricien.

Waar kan ik reserveonderdelen bestellen?

Reserveonderdelen kunnen online worden besteld op de website van Glen Dimplex. U heeft het model en het FD-nummer nodig.

Is het apparaat veilig voor kinderen?

Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden of onder constant toezicht staan. Kinderen van 3 tot 8 jaar kunnen het apparaat onder toezicht aan- en uitzetten, maar mogen het niet reinigen of onderhouden. De oppervlakken worden erg heet, wees voorzichtig.

GEBRUIKSAANWIJZING BK 1202 S DIMPLEX

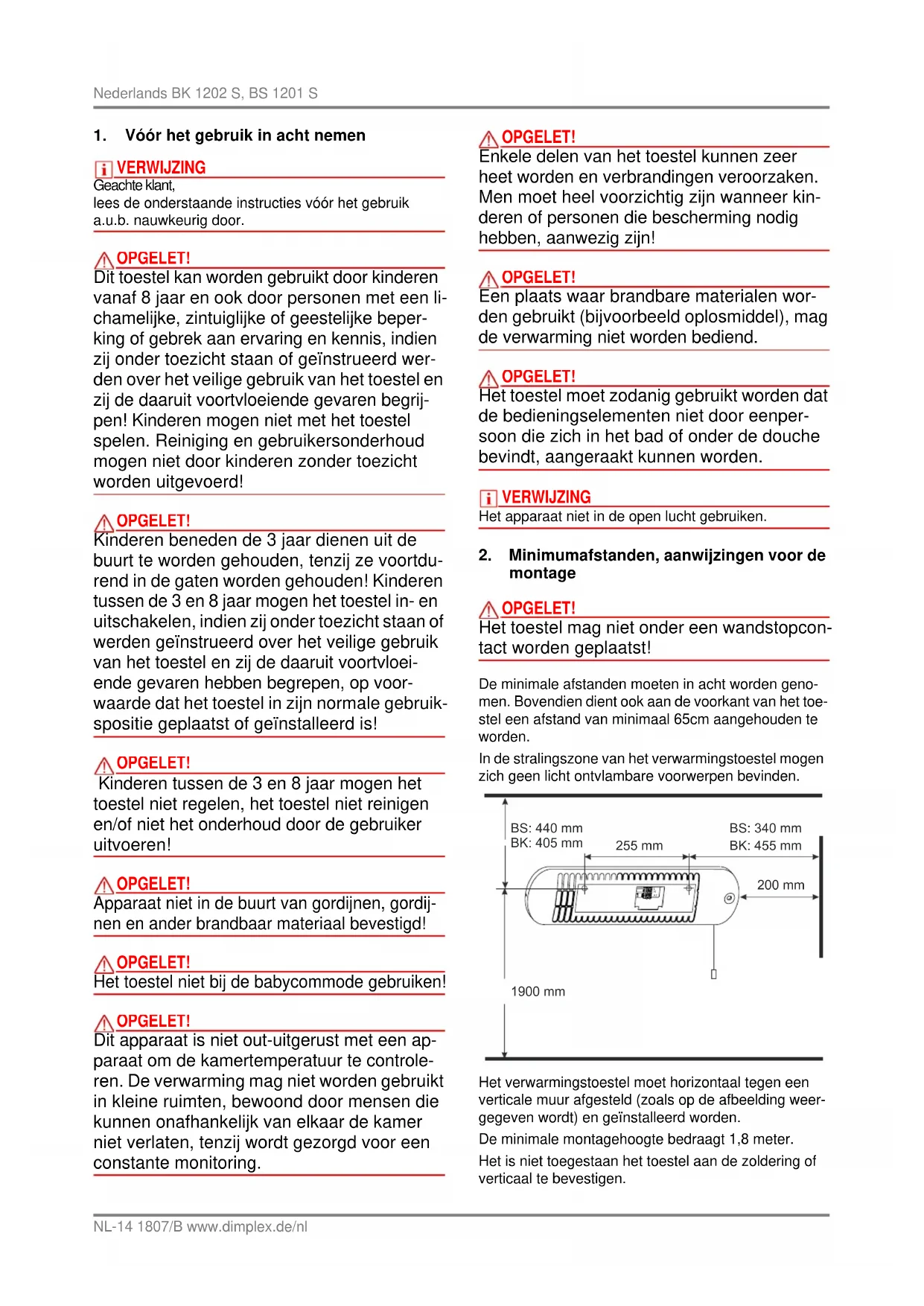

1. Vóór het gebruik in acht nemen

i VERWIJZING

Geachte klant,

lees de onderstaande instructies vóór het gebruik a.u.b. nauwkeurig door.

OPGELET!

Dit toestel kan worden gebruikt door kinderen vanaf 8 jaar en ook door personen met een lichamelijke, zintuiglijke of geestelijke beperking of gebrek aan ervaring en kennis, indien zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het toestel en zij de daaruit voortvloeiende gevaren begrijpen! Kinderen mogen niet met het toestel spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd!

OPGELET!

Kinderen beneden de 3 jaar dienen uit de buurt te worden gehouden, tenzij ze voortdu-rend in de gaten worden gehouden! Kinderen tussen de 3 en 8 jaar mogen het toestel in- en uitschakelen, indien zij onder toezicht staan of werden geïnstrueerd over het veilige gebruik van het toestel en zij de daaruit voortvloei- ende gevaren hebben begrepen, op voorwaarde dat het toestel in zijn normale gebruik-spositie geplaatst of geïnstalleerd is!

OPGELET!

Kinderen tussen de 3 en 8 jaar mogen het toestel niet regelen, het toestel niet reinigen en/of niet het onderhoud door de gebruiker uitvoeren!

OPGELET!

Apparaat niet in de buurt van gordijnen, gordijnen en ander brandbaar materiaal bevestigd!

OPGELET!

Het toestel niet bij de babycommode gebruiken!

OPGELET!

Dit apparaat is niet out-uitgerust met een apparaat om de kamertemperatuur te controle-ren. De verwarming mag niet worden gebruikt in kleine ruimten, bewoond door mensen die kunnen onafhankelijk van elkaar de kamer niet verlaten, tenzij wordt gezorgd voor een constante monitoring.

OPGELET!

Enkele delen van het toestel kunnen zeer heet worden en verbrandingen veroorzaken. Men moet heel voorzichtig zijn wanneer ki- deren of personen die bescherming nodig hebben, aanwezig zijn!

OPGELET!

Een plaats waar brandbare materialen worden gebruikt (bijvoorbeeld oplosmiddel), mag de verwarming niet worden bediend.

OPGELET!

Het toestel moet zodanig gebruikt worden dat de bedieningselementen niet door eenpersoon die zich in het bad of onder de douche bevindt, aangeraakt kunnen worden.

i VERWIJZING

Het apparaat niet in de open lucht gebruiken.

2. Minimumafstanden, aanwijzingen voor de montage

OPGELET!

Het toestel mag niet onder een wandstopcontact worden geplaatst!

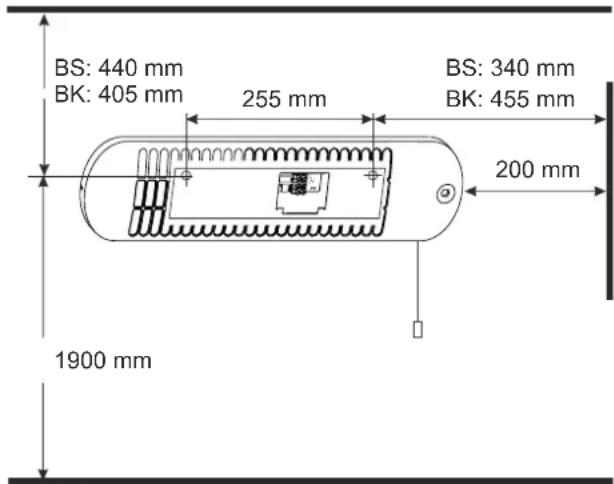

De minimale afstanden moeten in acht worden genomen. Bovendien dient ook aan de voorkant van het toestel een afstand van minimaal 65cm aangehouden te worden.

In de stralingszone van het verwarmingstoestel mogen zich geen licht ontvlambare voorwerpen bevinden.

Het verwarmingstoestel moet horizontaal tegen een verticale muur afgesteld (zoals op de afbeelding weergegeven wordt) en geïnstalleerd worden.

De minimale montagehoogte bedraagt 1,8 meter.

Het is niet toegestaan het toestel aan de zoldering of verticaal te bevestigen.

Bij de montage moeten de beschermingszones conform huidige installatie regelgeving strikt worden aangehouden.

Door de warmtestraling van het apparaat kan het oppervlak waarop het is gemonteerd na verloop van tijd donkerder worden.

i VERWIJZING

Montage aan houten wanden is toegestaan.

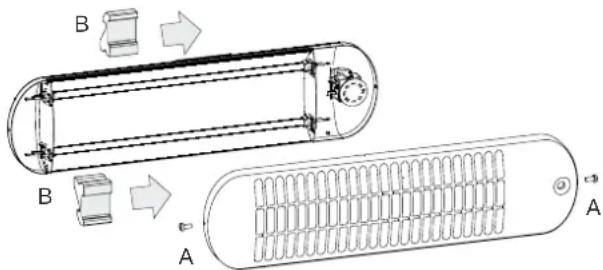

De transportbeveiliging verwijderen

• De schroeven (A) van het rooster aan de voorkant losdraaien en het rooster wegnemen.
• De transportbeveiliging (B) voor verwarmingselementen verwijderen.
• Het rooster aan de voorkant weer aanbrengen.

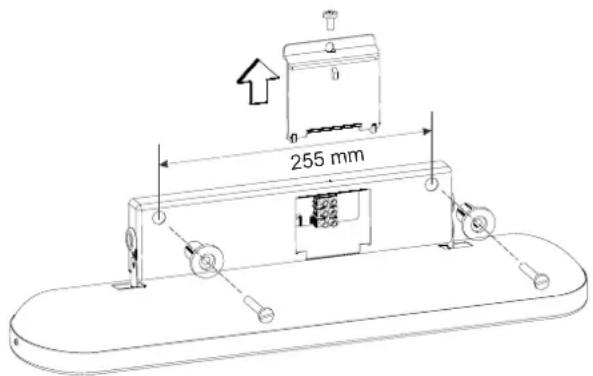

3. Wandmontage

Voor de voorgeschreven minimale installatiehoogte van 1,8 meter moeten de bevestigingsgaten van de wandhouder op een hoogte van 1,9 meter worden geboord.

• De schroef voor de afdekking van de aansluitruimte losdraaien en de afdekking wegnemen.
• De straler naar voren klappen.
• Op een verticale bevestigingswand de boorgaten horizontaal aanstrepen, boren en pluggen aanbrengen.
• De afstandsstukken met schroeven in de openingen van de wandhouder plaatsen en het apparaat vastschroeven.

4. Elektrische aansluiting

De op het typeplaatje aangegeven spanning moet met de netspanning overeenstemmen.

Het apparaat moet worden geïnstalleerd en alleen onderhouden door een erkend installateur volgens de geldende veiligheidsvoorschriften.

Het verwarmingstoestel aarden!

Aansluiting alleen aan vastliggende leidingen.

De aansluitaders van de voedingsleiding moeten van een hittebestendige beschermslang worden voorzien. In de vastgelegde elektrische installatie moet een scheidingsvoorziening worden aangebracht met een contactopening van minimaal 3 mm voor elke pool (bv. vermogensschakelaar).

Het is raadzaam, voor de stroomvoorziening een eigen stroomkring aan te brengen.

5. Werking

Door één keer of herhaald aan de snoerschakelaar te trekken het gewenste verwarmingsni-veau instellen.

Het ingestelde verwarmingsni-veau kan op het display worden afgelezen.

In positie 0 is het verwarmings- toestel uitgeschakeld

De straler verwarmt de be- straalde voorwerpen of personen zonder daarbij de lucht in de ruimte direct te verwarmen.

De straler kan max. 40° naar be- neden worden gebogen.

OPGELET!

Deze instelling uitsluitend in afgekoelde staat wijzigen. Verbrandingsgevaar!

Vermogensafgifte bij schakelaarstand

Type Weergave 0	Weergave 1	Weergave 2	Weergave 3
BK 1202 Uit 600 W 600 W 1200 W
BS 1201 Uit 600 W 600 W 1200 W

W = afgegeven vermogen in watt

6. Reiniging

Alvorens het toestel te reinigen, dient het uitgeschakeld en afgekoeld te zijn. Opgelet! De reflector en het verwarmingselement niet met blote handen aanraken.

De buitendelen van het apparaat kunnen met een vochtige doek gereinigd en vervolgens goed afgedroogd worden.

Geen schuur- en polijstmiddelen gebruiken.

Opeenhopingen van stof in het apparaat met een kwast met een zachte, lange borstel verwijderen. Indien het apparaat sterk vervuild is, laat het door een vakman reinigen.

7. Storingen

Controleer de volgende punten, wanneer het verwarmingstoestel geen warmte afgeeft:

Weergave is „0“?

De zekering in de zekeringkast is ingeschakeld?

Neem contact op met uw speciaalzaak voor elektrische artikelen, indien de storing niet verholpen kan worden.

U kunt eventueel ook contact opnemen met de service-hotline van Glen Dimplex Deutschland GmbH.

Tel.: [phone]

Fax: [phone]-924545

Mail: [e-mail]

Voor het verwerken van uw orders moet het type van toestel en FD-nummer (datum van fabricatie) van het toestel aangegeven worden. Deze gegevens vindt u op het typeplaatje.

i VERWIJZING

Reparaties en ingrepen in het toestel dienen alleen door een vakbekwame elektricien of de serviceafdeling uitgevoerd te worden.

8. Reserveonderdelen

Het bestellen van onderdelen bij Glen Dimplex Deutschland GmbH op het internet:

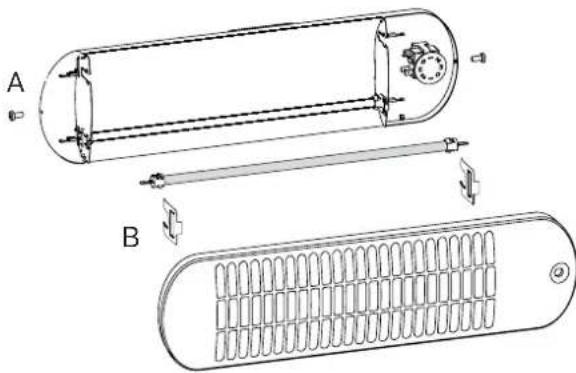

9. Het verwarmingselement vervangen

Het verwarmingselement mag uitsluitend door een vakman worden vervangen. Het verwarmingstoestel spanningsvrij maken en af laten koelen.

Het verwarmingselement en de reflector niet met blote handen aanraken. Ter bescherming van het oppervlak een doek gebruiken.

- De schroeven van het rooster aan de voorkant (A) losdraaien en het rooster wegnemen.

- De vlaksteekaansluitingen er met een geschikt werktuig aftrekken.

- De twee fixeerklemmen (B) eruit trekken

- Het verwarmingselement wegnemen.

- Het nieuwe verwarmingselement plaatsen.

- Montage in omgekeerde volgorde.

Wij geven voor dit product 2 jaar garantie volgens onze garantievoorwaarden.

11. Aanwijzing voor het verwijderen

Verwijder het toestel niet met het algemene huisvuil, maar breng het naar een lokaal opslagterrein voor afvalstoffen.
